K12 4.0

ADT工厂直销,产品性能优良,口碑超好产品,100%全检通电测试发货.

公司品牌：ADT（尔达特电子）

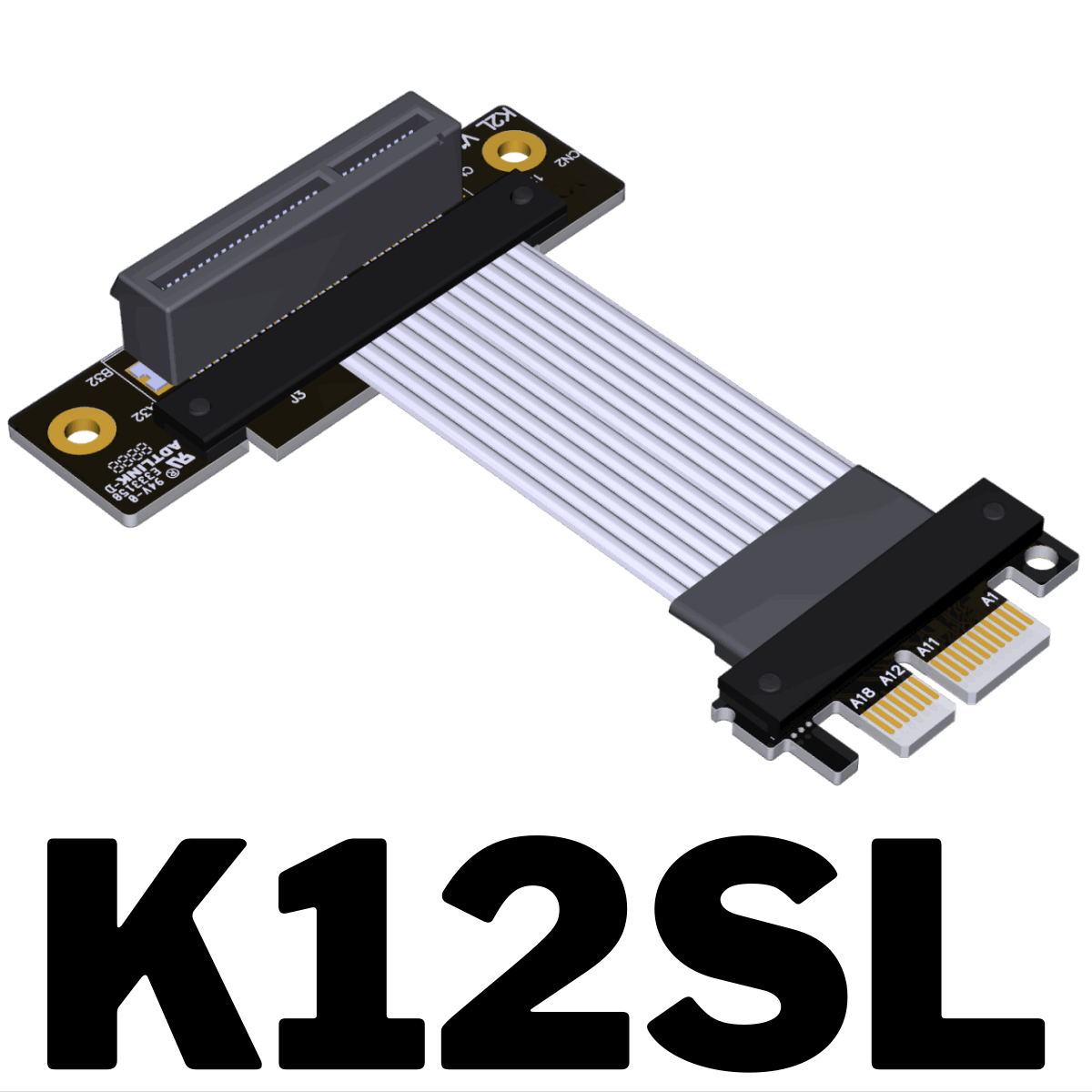

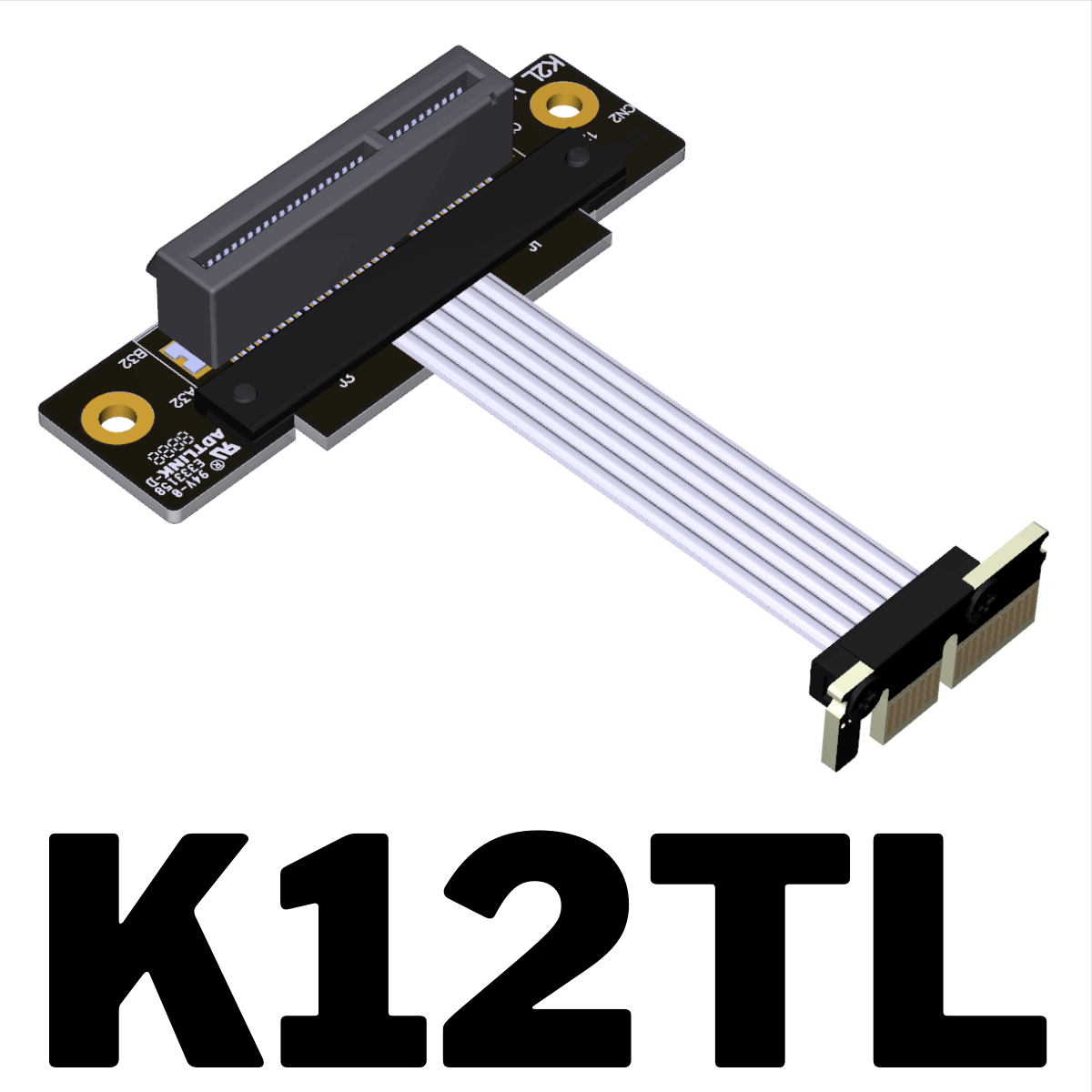

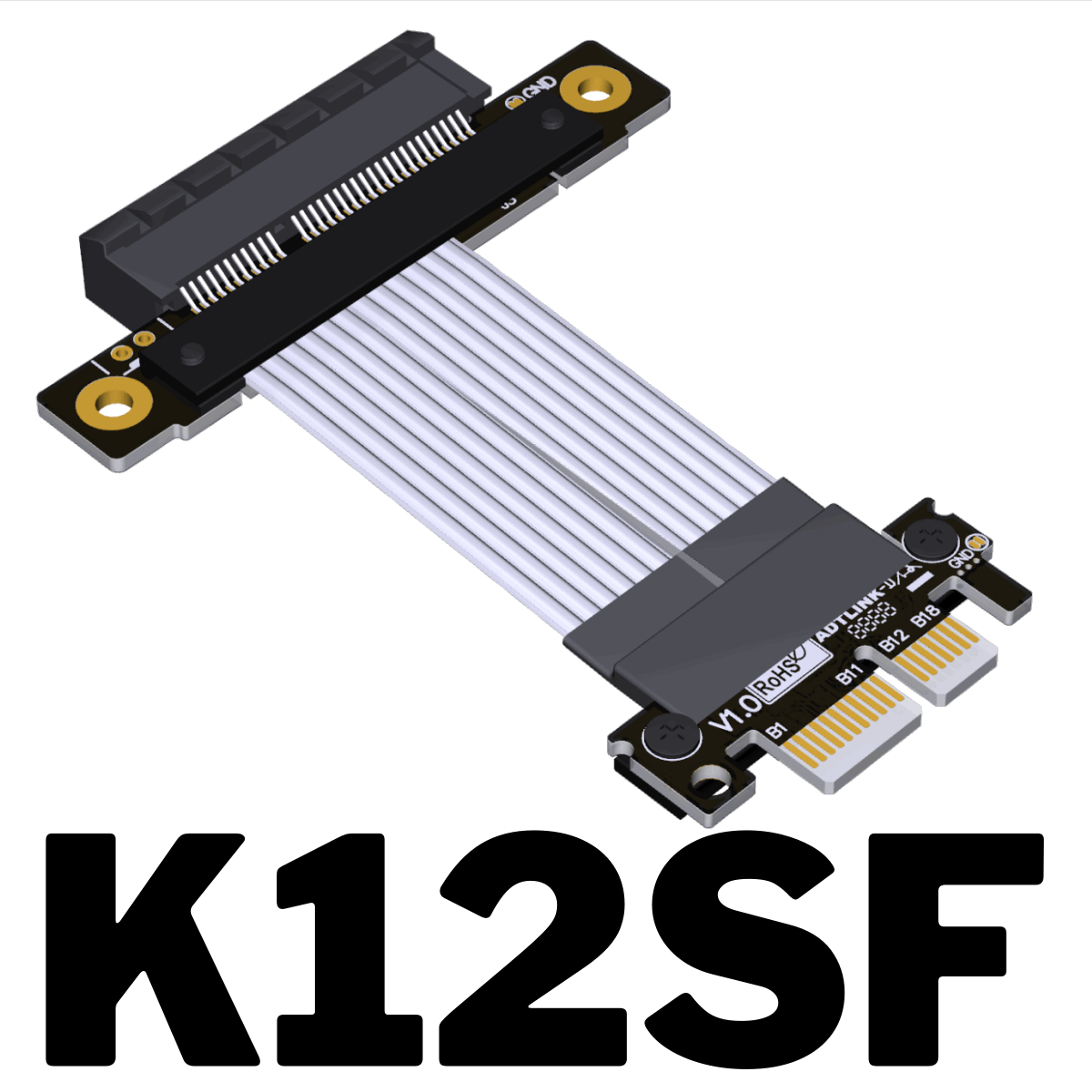

产品型号：K12SF,K12SL,K12ST

产品名称：PCI-E X1转X4延长线

线材长度：5-100cm（支持线长定制）

速度带宽： PCIe 4.0 x1 gen4 16G/bps

产品功能：PCIe延长线

采购提示：务必先买1~2个样品测试验证无误后再批量采购。

长度说明：

本店的线材长度是单指线材的部份，不包含PCB以及连接器。如果包含PCB和连接器要再加5cm左右。如此总长约为10cm，参考下图线长5cm的尺寸标注。

R11 4.0系列产品型号说明：

产品优势：

一．线材优势，ADT自行研发的第五代带屏蔽高速镀银线材，使用高品质连接器，高频支持PCIe 4.0 x1 16G/bps稳定转输

二．线长优势，从5厘米到1米都可以接受订做，本店销售的转接线，线材阻抗低，60cm以内的线长可以稳定支持PCIe4.0全速。

三．差分信号无过孔设计，不存在寄生电容及寄生电感的信号衰减干扰问题， 更不会有CAF微短路现象，产品经久耐用。

四．PCB选用高频低阻的优质材料，PCB做工精密，PCB使用高TG板材，铜材厚度加厚到1oz， 金手指镀金含量足，镀金足导电性能好，可降低氧化生锈阻抗升高而造成的死机破音问题。

五．产品选用的线材本身就很耐用了， 在金属焊接点处使用厚度达3mm的PCB垫片保护，并锁上螺丝及六角螺帽紧固，产品坚固可靠耐拉扯，抗干扰，不会有断线掉钉问题。

六．PCB矮化及加胖设计， 矮化不会卡到显卡， 加胖加长设计让板卡更容易安装，减少损坏机率

产品图片：

技术问题总汇：

线材的质量如何？有屏蔽吗？

有金属层屏蔽，采用先进的EMI屏蔽导电聚合物，新型的材料用于EMI屏蔽，扁平电缆设计。 这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖，以防止电磁频率的入射或出射发射，微小化干扰和性能降级，并且减少排线的重量。

线材软吗？可弯折吗？

线材是ADT自行研发设计的第四代PCIe专用线，黑色款线材厚度为1.3mm，银色款线材厚度为1.4mm，蓝色款的厚度为0.85mm，线材可弯可折，不影响使用。

下载链接：

To open 3D PDF files. Please use Adobe Reader DC software.

3D Step & 3D PDF files download http://www.adt.link/download/ADT_K12_3D.zip

Test report files download http://www.adtlink.cn/download/adt-cable 24p 5.0 test report.pdf

Cable specification files download http://www.adtlink.cn/download/adt-cable 24p 5.0 specification.pdf
