产品型号:R11SS,R11FF,R11LR,R11NS,R11NF,R11NL,R11NR,(R11系列)
产品名称:PCI-E X1信号对接连接线
线材长度:3-100cm(支持线长定制,不同线长有不同的价位,线长定制请连系客服改价后再付款)
速度带宽:PCIe3.0x1 gen3 8G/bps
产品功能:工控服务器设备连接,PCIe信号高速传送
全新到货,产品性能优良,口碑超好产品,官方正品,100%通电测试发货.
公司品牌:ADT(尔达特电子)
产品型号:R11SS,R11FF,R11LR,R11NS,R11NF,R11NL,R11NR,(R11系列)
产品名称:PCI-E X1信号对接连接线
线材长度:3-80cm(支持线长定制,不同线长有不同的价位,线长定制请连系客服改价后再付款)
速度带宽:PCIe3.0x1 gen3 8G/bps
产品功能:工控服务器设备连接,PCIe信号高速传送
使用限制:仅供专业工程师指定购买,普通用途不能用,普通买家请勿购买。
采购提示:务必先买1~2个样品测试验证无误后再大批量采购。 本店可开立普票,如需开票请于提交订单时联系客服。
友情提示:本商品兼容问题多,不正确组装或不当操作会烧毁你的设备。限专业工程师指定购买。本产品是订制品不退不换,请考虑并确认清楚再下单购买。

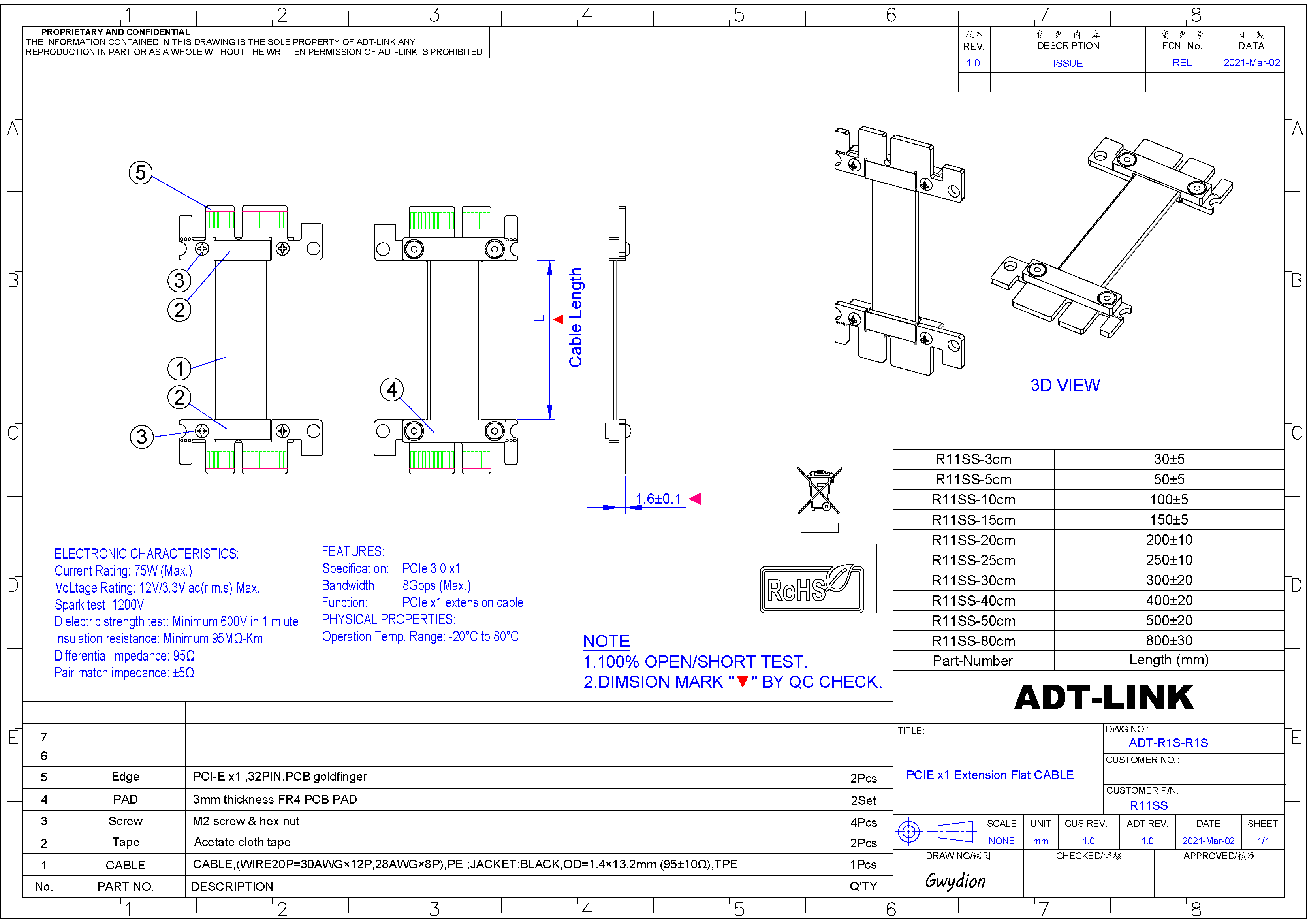

线材长度及孔距说明:
选项里的长度是指线材长度,不包含PCB以及连接器。线材长度参考下图红色箭头尺寸标注。螺丝孔孔距参考绿色箭头尺寸标注,线长会有一定的误差,介意者勿拍,具体误差情况参考下图。
R11系列产品型号说明:
型号 | 金手指及连接器接口方向 | Tx-Rx信号 |
R11SF | 金手指平直公头转连接器平直闭口母座 | 信号直连 |
R11SF-F | 金手指平直公头转连接器平直开口母座 | 信号直连 |
R11SL | 金手指平直公头转连接器上弯闭口母座 | 信号直连 |
R11SL-FL | 金手指下弯公头转连接器上弯开口母座 双直角 | 信号直连 |
R11SL-TL | 金手指下弯公头转连接器上弯闭口母座 双直角 | 信号直连 |
R11SR | 金手指平直公头转连接器下弯闭口母座 | 信号直连 |

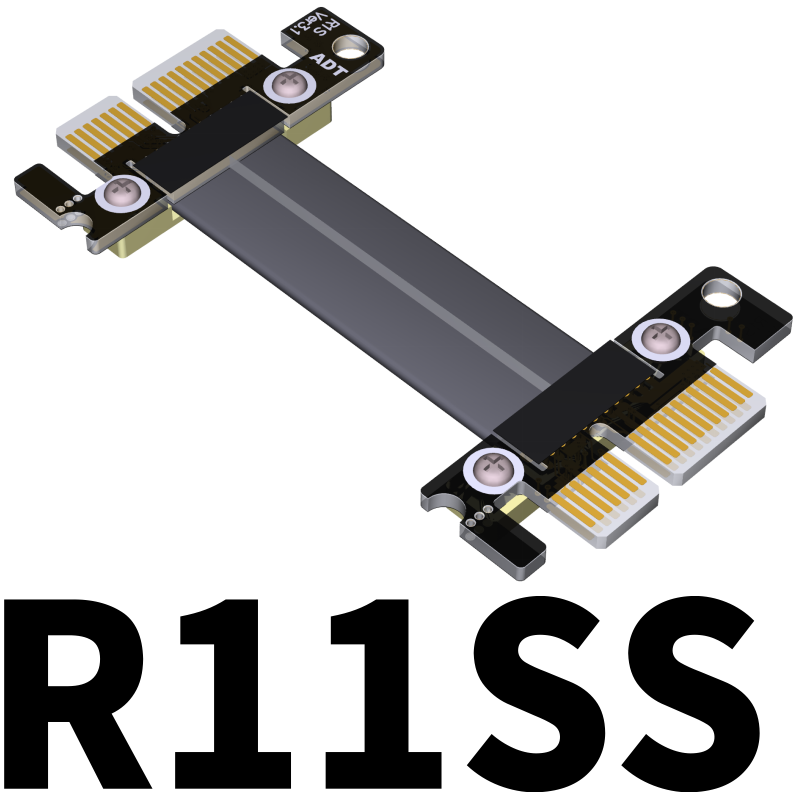

R11SS | 金手指平直公头转金手指平直公头 | 信号直连 |

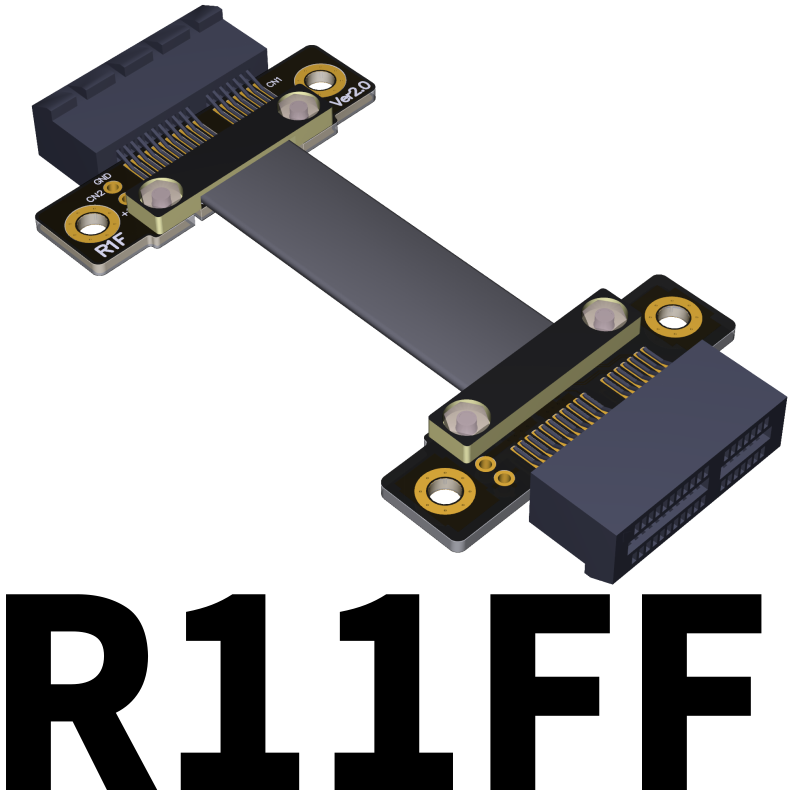

R11FF | 连接器平直闭口母座转连接器平直闭口母座 | 信号直连 |

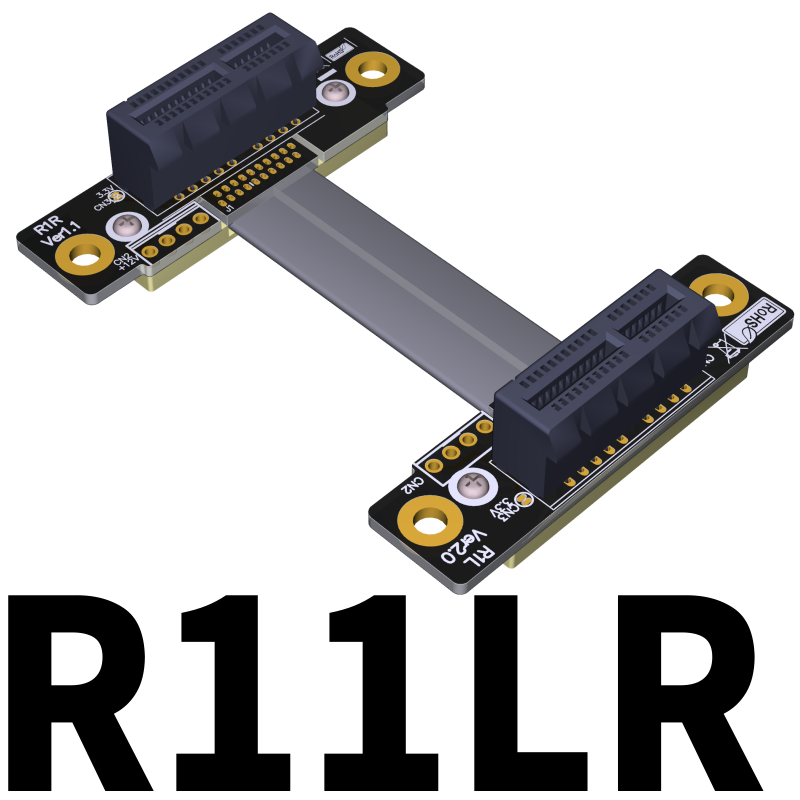

R11LR | 连接器上弯闭口母座转连接器上弯闭口母座 双上弯 | 信号直连 |

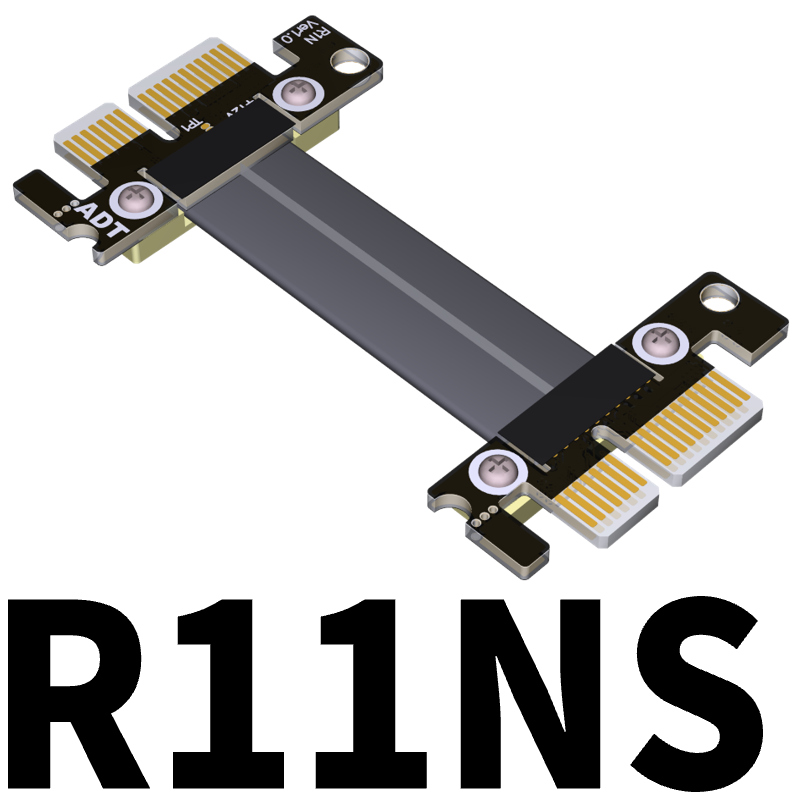

R11NS | 金手指平直公头转金手指平直公头 | 信号交换 |

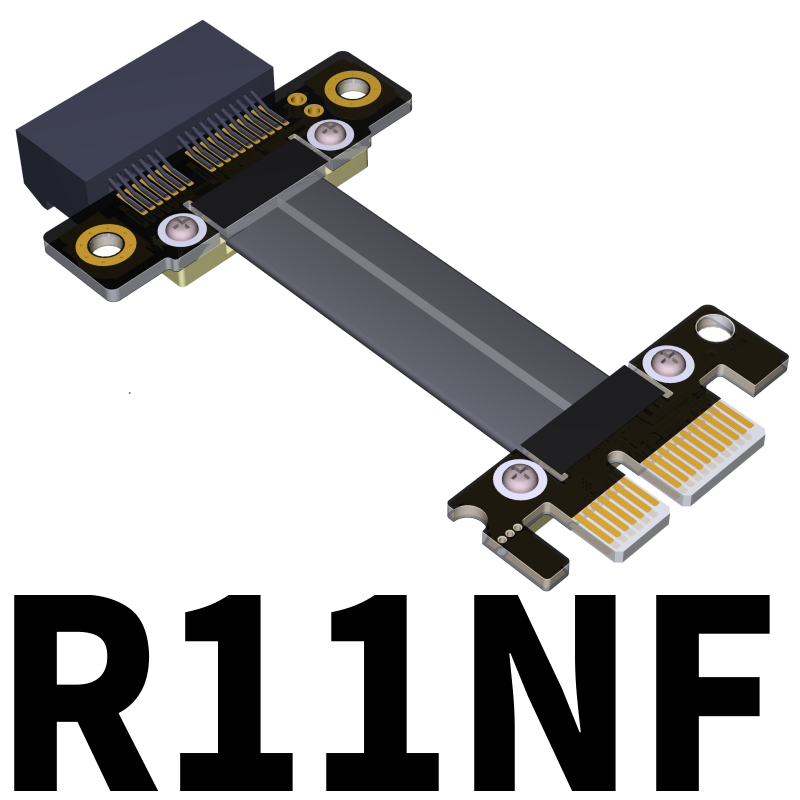

R11NF | 金手指平直公头转连接器平直闭口母座 | 信号交换 |

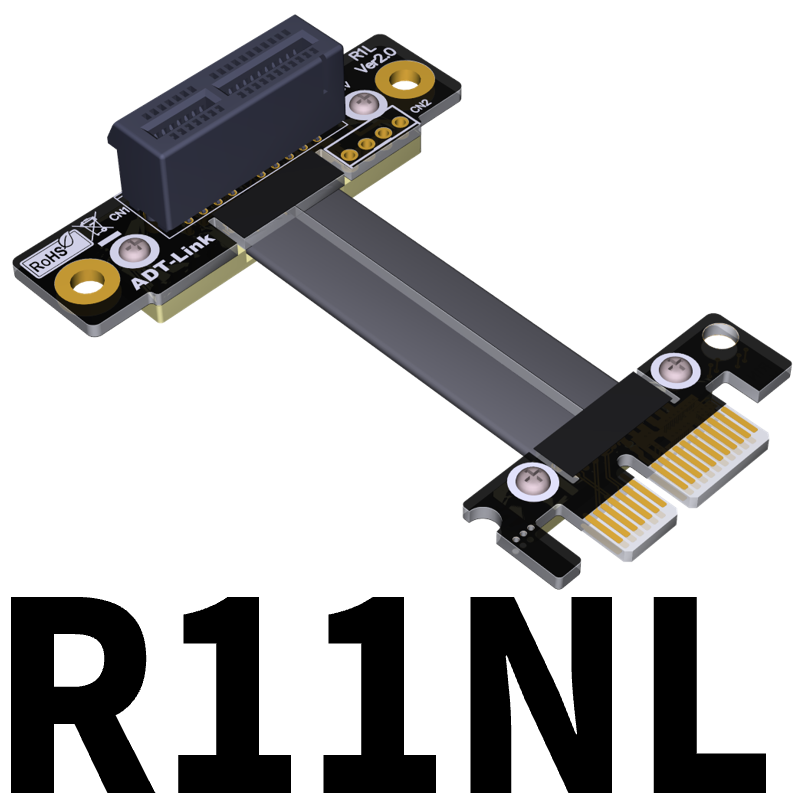

R11NL | 金手指平直公头转连接器上弯闭口母座 | 信号交换 |

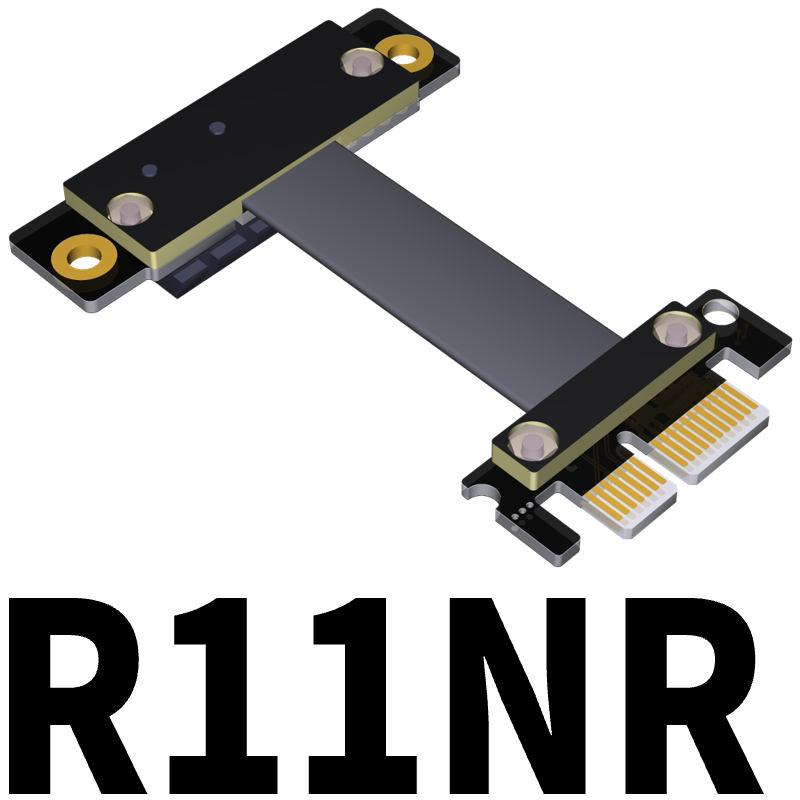

R11NR | 金手指平直公头转连接器下弯闭口母座 | 信号交换 |
R11SF-WK | 金手指平直公头转连接器下弯开口母座 带电源线 | 支持显卡 |
R11SR-WK | 金手指平直公头转连接器下弯开口母座 带电源线 | 支持显卡 |
产品优势:
一.线材优势,使用德国专利进口线材,使用台湾进口连接器,支持PCIe 3.0 8G/bps全速稳定转输
二.线长优势,从3厘米到1米都可以接受订制,本店销售的转接线,线材阻抗低,60厘米以内的线长支持PCIe3.0全速。
三.差分信号无过孔设计,不存在寄生电容及寄生电感的信号衰减干扰问题, 更不会有CAF微短路现象,产品经久耐用
四.产品选用优质材料,PCB做工精密,铜材厚度加厚到1oz, 金手指镀金含量足,镀金足导电性能好,可降低氧化生锈阻抗升高而造成的死机蓝屏问题。全速稳定,不须降速,不存在兼容问题。
五.产品选用的线材本身就很耐用了, 在金属焊接点处使用厚度达3mm的PCB垫片保护,并锁上螺丝及六角螺帽紧固,产品坚固可靠耐拉扯,抗干扰,不会有断线掉钉问题。线材可弯可折,不影响使用。
六.PCB矮化及加胖设计, 矮化不会卡到显卡, 加胖加长设计让板卡更容易安装,减少损坏机率。
技术问题总汇:
PCIe Tx-Rx信号有交换吗?
本商品PCIe信号走线参考以下图片,
型号R11SS 信号延伸延长功能,PCIe信号直连没有转换,Tx对Tx, Rx对Rx,适合做Jump,Extension的用途。
型号R11NS 差分信号有交换,PCIe差分信号Tx对Rx, Rx对Tx,适合Master-Slave的用途。

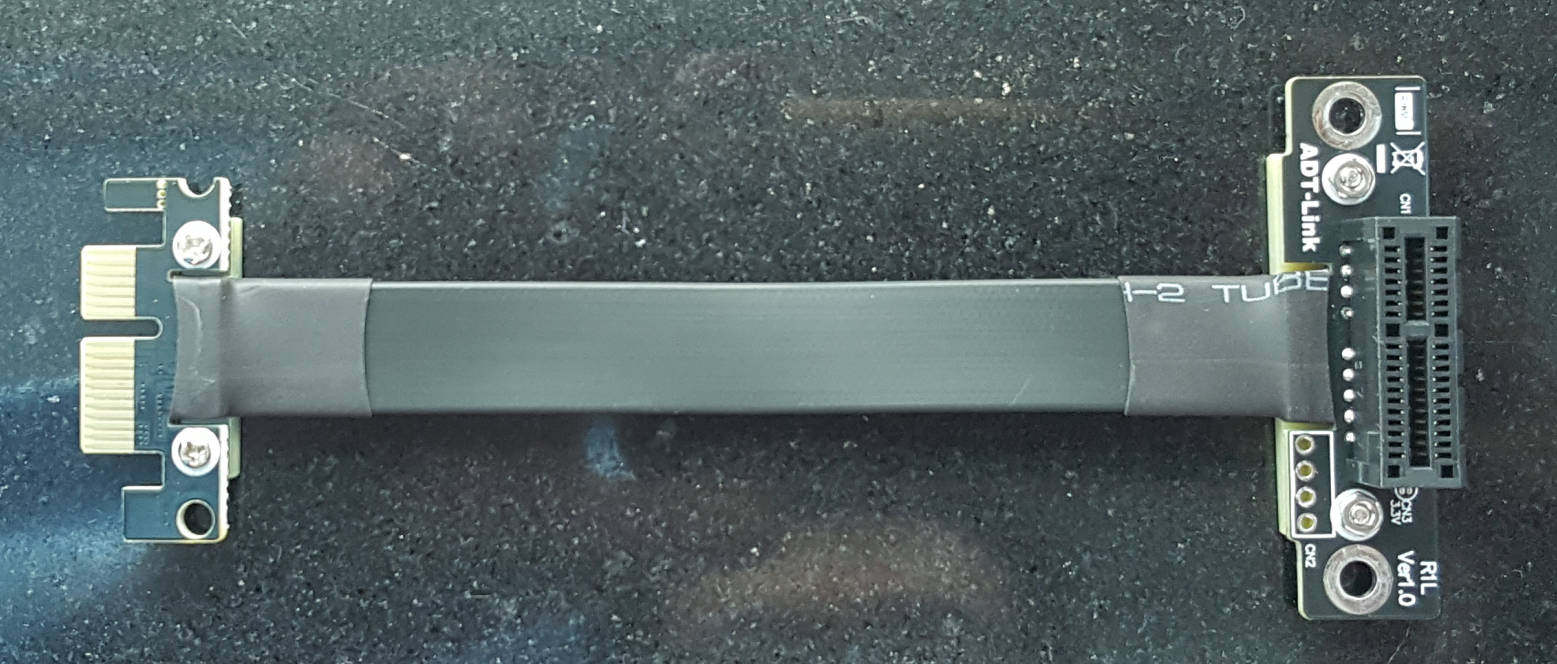

产品图片:
购买注意事项:
1. 插线时一定要认清方向,不要插反或插偏位,防止烧毁设备,插线时先扶住设备的插座再插线,避免用力过猛将插座引脚插断。线材二端与电路板焊接处2cm范围内禁止弯折禁止拉扯。
2. 各种主板及设备信号驱动能力等条件都不相同, 本店测试的结果并不保证和您的测试结果一致,只要是接了延长线,信号都会有损耗,要求完美者, 请勿购买。
3. 显卡或主板是电子设备会随时间增加而老化氧化,再接上延长线只会更加不稳定。不支持老设备。你的设备超过四年以上不支持。请勿购买。
4. 限产品工程师指定购买,仅供产品测试使用,其它用途,请勿购买。
