R11 3.0

公司品牌：ADT（尔达特电子）

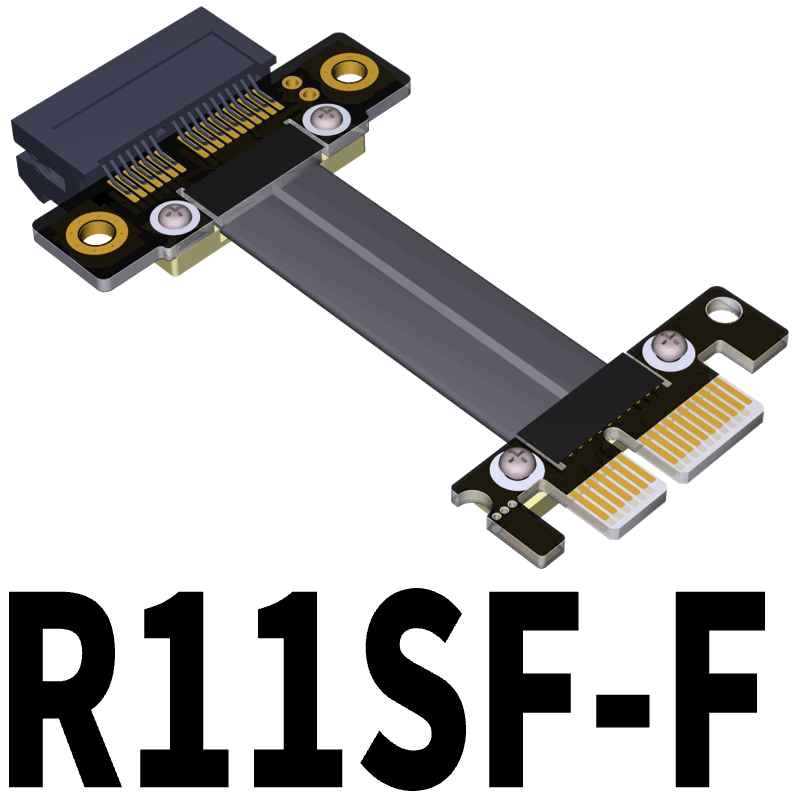

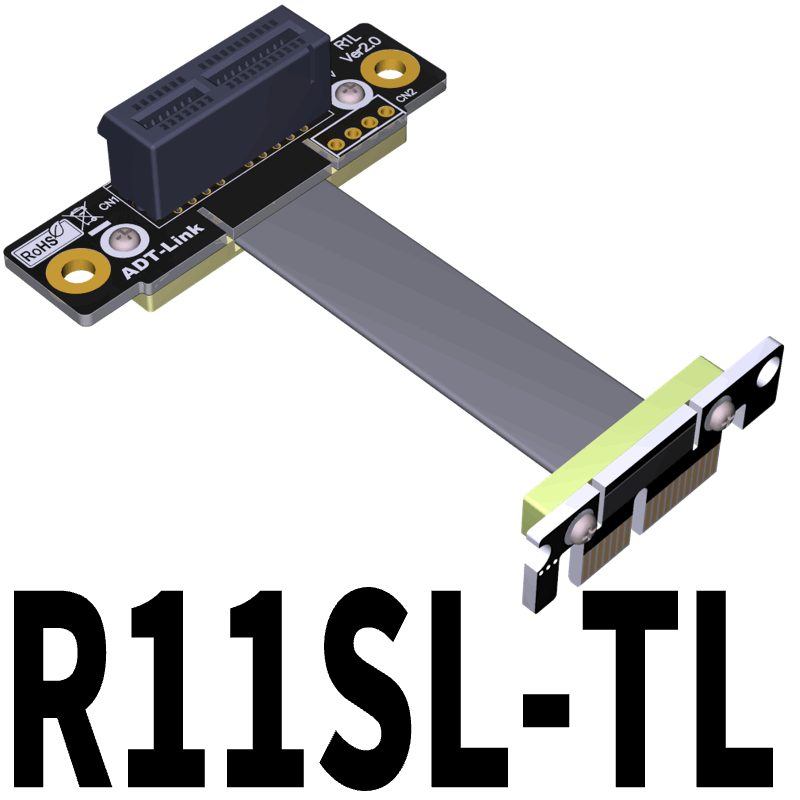

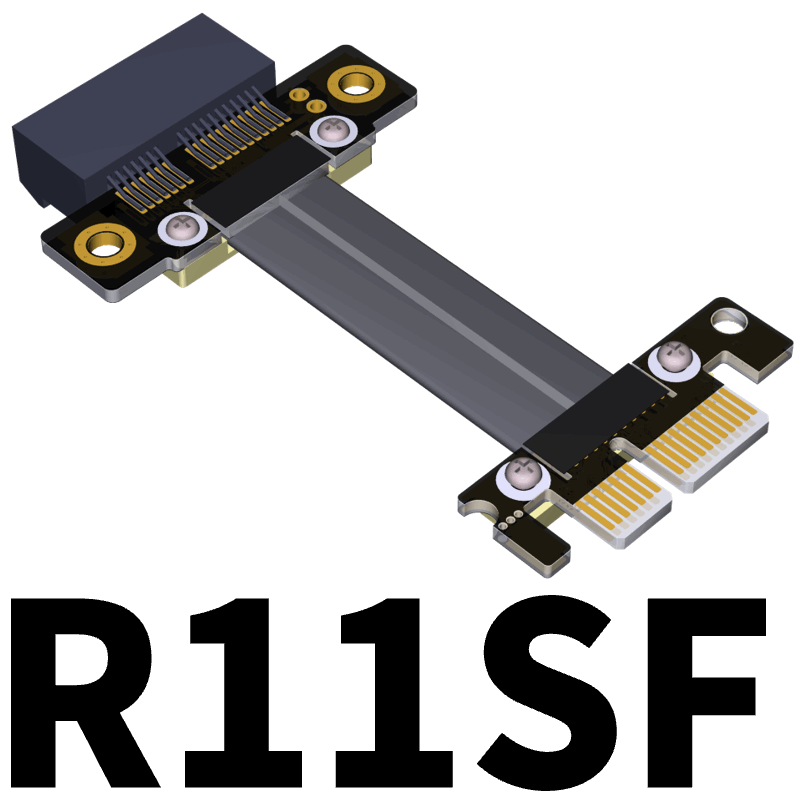

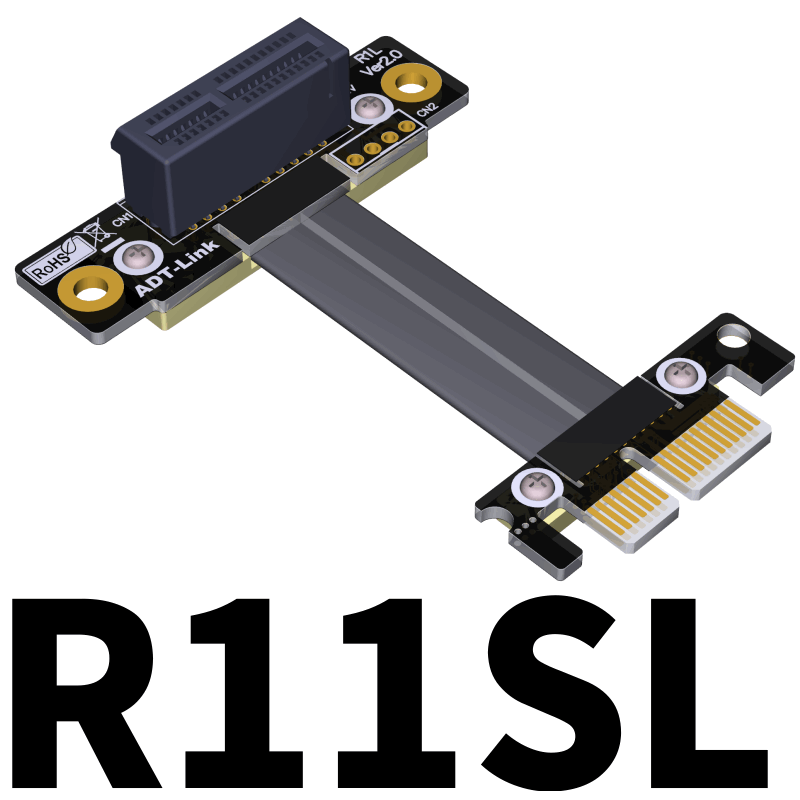

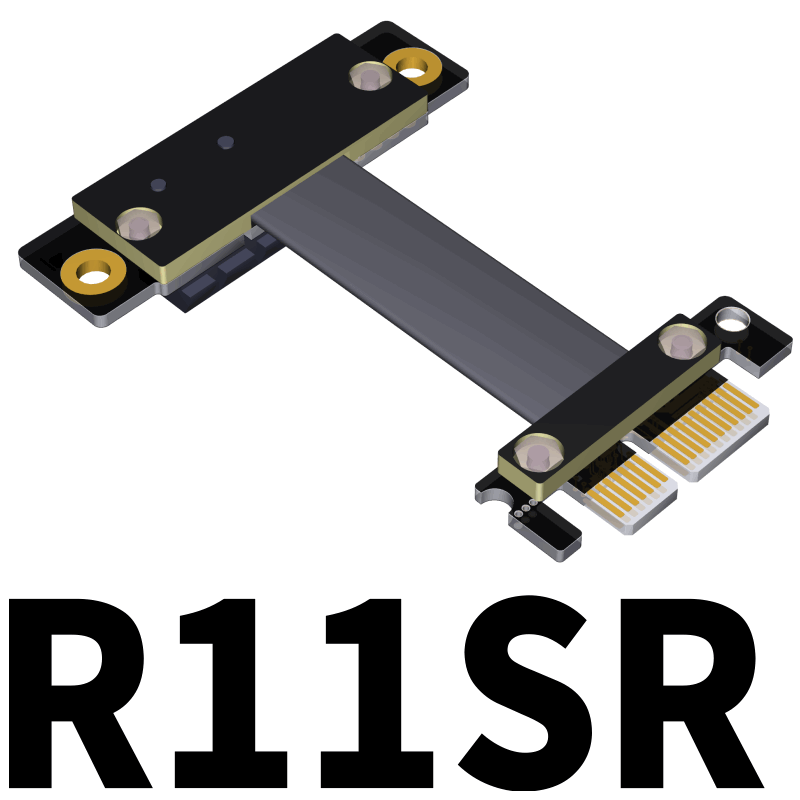

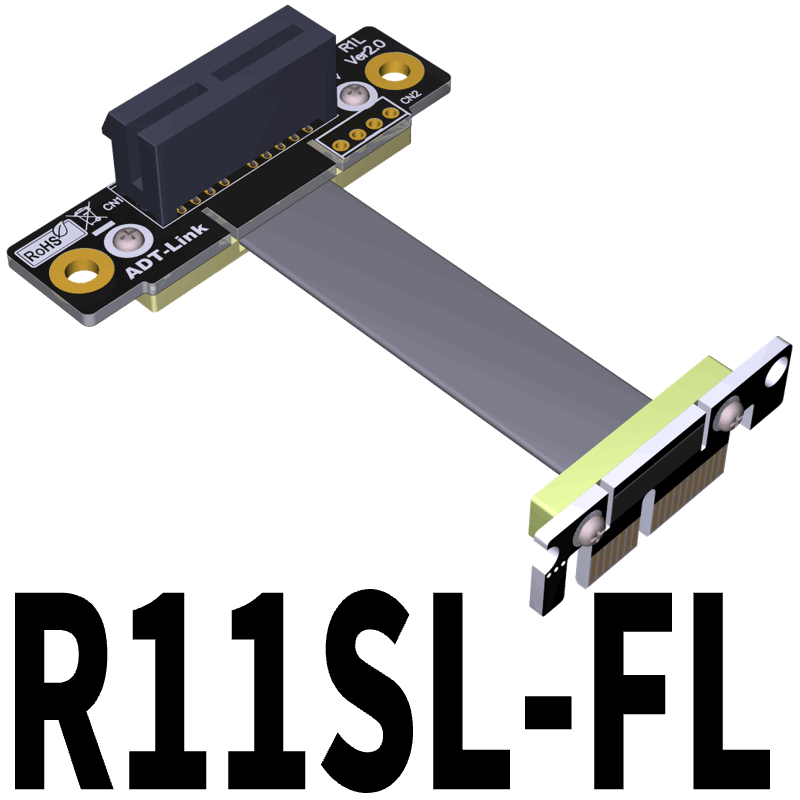

产品型号：R11SF，R11SF-F，R11SL，R11SL-TL，R11SL-FL，R11SR(R11系列)

网卡/声卡延长线通常选闭口母座双直角5cm（型号R11SL-TL 0.05m）就可以，如果你的卡离主板比较远，请自行量测距离后依选单选适合的线材长度。

产品名称：PCI-E X1信号延长线

线材长度：3-100cm（支持线长定制）

速度带宽：PCIe3.0x1 gen3 8G/bps

产品功能：PCIe延长线

采购提示：务必先买1~2个样品测试验证无误后再批量采购。

长度说明：

本店的线材长度是单指线材的部份，不包含PCB以及连接器。如果包含PCB和连接器要再加5cm左右。如此总长约为10cm，参考下图线长5cm的尺寸标注。

R11系列产品型号说明：

产品优势：

一．线材优势，使用德国专利进口线材，使用台湾进口连接器，支持PCIe 3.0 8G/bps全速稳定转输

二．线长优势，从3厘米到1米都可以接受订制，本店销售的转接线，线材阻抗低，60厘米以内的线长支持PCIe3.0全速。

三．差分信号无过孔设计，不存在寄生电容及寄生电感的信号衰减干扰问题， 更不会有CAF微短路现象，产品经久耐用

四．产品选用优质材料，PCB做工精密，铜材厚度加厚到1oz， 金手指镀金含量足，镀金足导电性能好，可降低氧化生锈阻抗升高而造成的死机蓝屏问题。全速稳定，不须降速，不存在兼容问题。

五．产品选用的线材本身就很耐用了， 在金属焊接点处使用厚度达3mm的PCB垫片保护，并锁上螺丝及六角螺帽紧固，产品坚固可靠耐拉扯，抗干扰，不会有断线掉钉问题。线材可弯可折，不影响使用。

六．PCB矮化及加胖设计， 矮化不会卡到显卡， 加胖加长设计让板卡更容易安装，减少损坏机率。

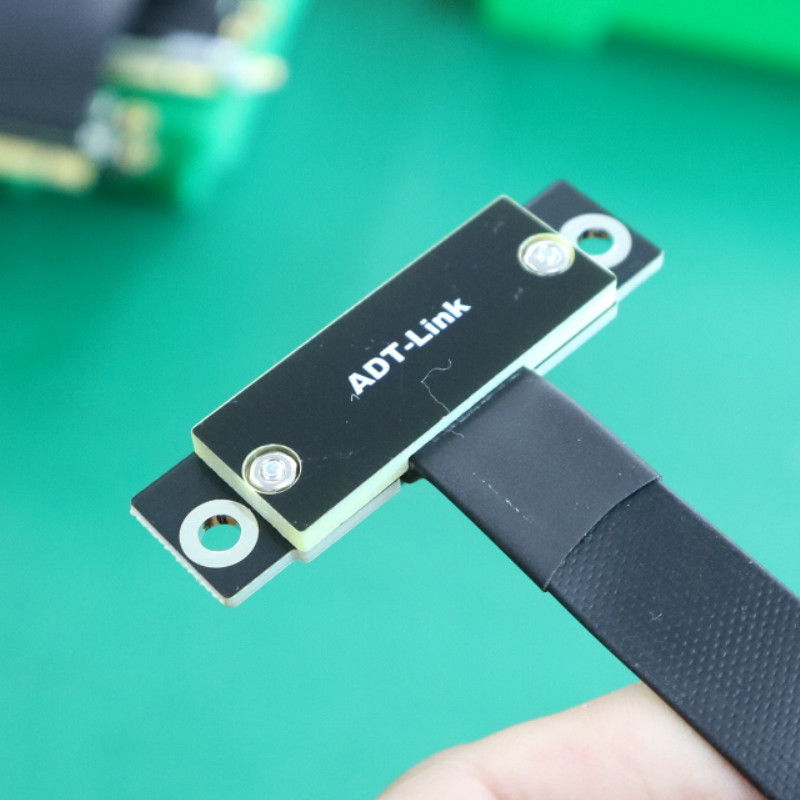

产品图片：

技术问题总汇：

线材的厚度多少？软吗？可弯折吗？

本商品的线材厚度1.4mm，所以本商品的线材比较硬一些。线材可弯可折，但不要拉扯。

线材的质量如何？有屏蔽吗？

采用EMI屏蔽导电聚合物，新型的材料用于EMI屏蔽，扁平电缆设计。 这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖，以防止电磁频率的入射或出射发射，最小化干扰和性能降级，并且减小展器的重量。

是否需要外接电源?

本店产品电源电路设计良好， 延长线不需要额外的外接电源。

连接器开口和闭口的区别?

TL闭口型插入声卡后比较紧实不易脱落；FL开口型可以插入X4以上网卡，使用上较灵活。

PCIe x1开口型连接器会有插错插反烧毁设备的风险，本店建议选买闭口型的延长线。

声卡或网卡被显卡挡到卡到了，延长线如何选型号？

声卡延长线通常选R11SL-TL（闭口母座，双直角）-5cm就可以，如果你的卡离主板比较远，请自行量测距离后依选单选适合的线材长度。

mini/micro ATX主板尺寸比较小，如此显卡和声卡距离太近，显卡风扇被声卡挡到了散热不良芯片温度过高，显卡3D性能不稳。声卡也被显卡风扇的电磁干扰，造成高频破音或底噪有电流杂声。

使用声卡延长线型号R11SL-TL 5cm, 可以把声卡往左移3个槽，如此声卡远离了显卡，解决了互相干扰的问题。

PCIe x1 插槽被显卡挡到了，位于显卡下方，延长线需要多少空间才能安装？

型号R11SL-TL双直角插入槽后露出的高度约为6mm如下图

如上图，延长线露出的高度为6mm，空间高度能否适用请买家自行量测。

3D下载：

http://www.adtlink.cn/Uploads/download/ADT_R11_3D.zip
