R12 3.0

ADT工厂直销，产品性能优良,口碑超好产品, 100%全检通电测试发货

公司品牌：ADT（尔达特）电子

产品型号：R12系列商品

产品名称：PCI-E x1转x4 转接延长线

线材长度：3~100cm， （支持线长定制）

带宽速度：PCIe 3.0x1（SSD标示3000MB/s,使用延长线后实测跑分约500~750MB/s）

适用配卡：无线网卡，有线网卡，采集卡，USB卡，固态硬盘卡，只要PCIe卡是x4，主板槽是x1接口就可以支持。

采购提示：批量订单务必先买1~2个样品测试验证无误后再大批量采购。

线材长度说明：

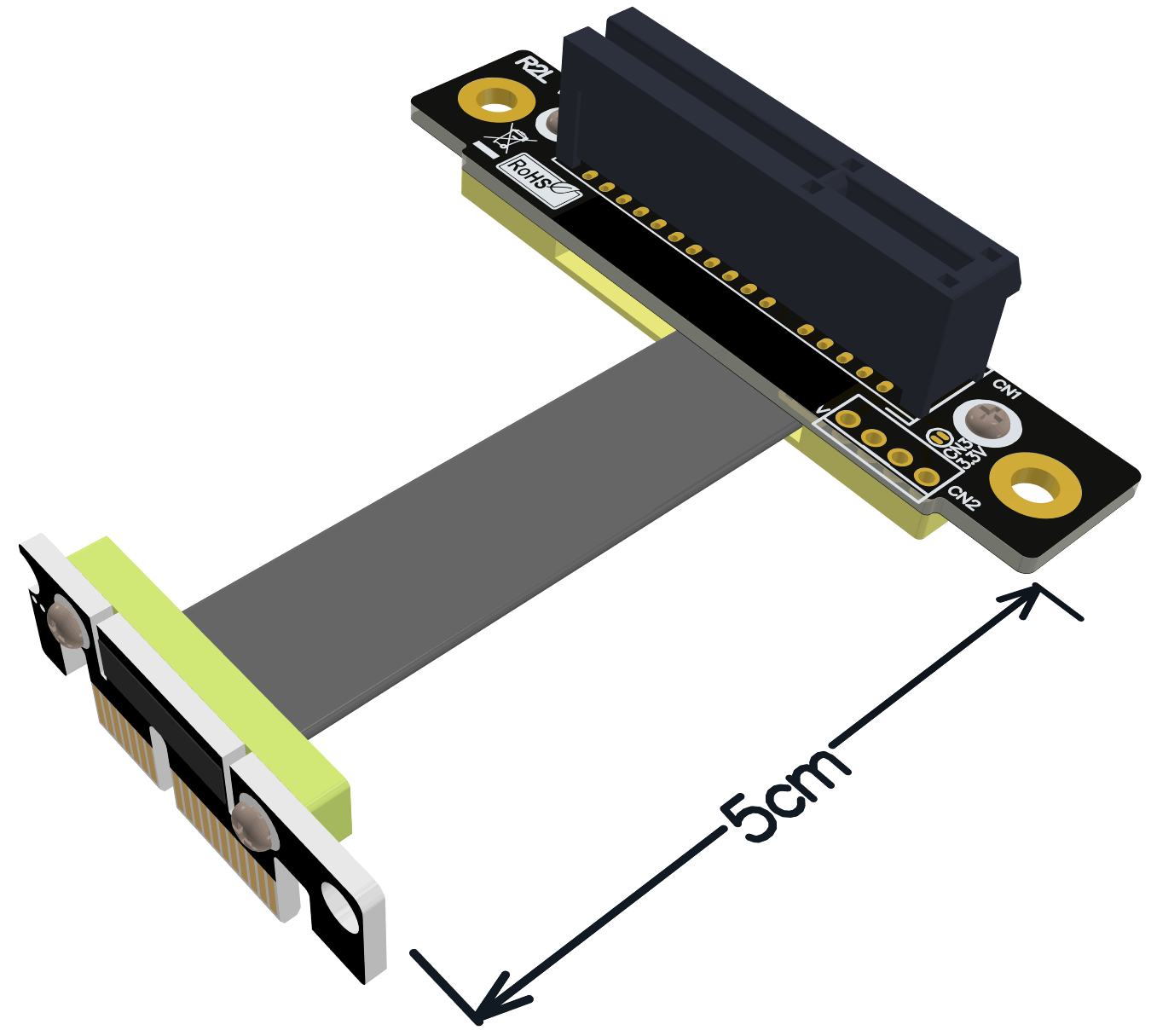

本店的线材长度是指可视线材的部份，不包含PCB以及连接器，如果包含PCB和连接器要再加2cm左右。如此总长约为7cm，参考下图5cm的尺寸标注。

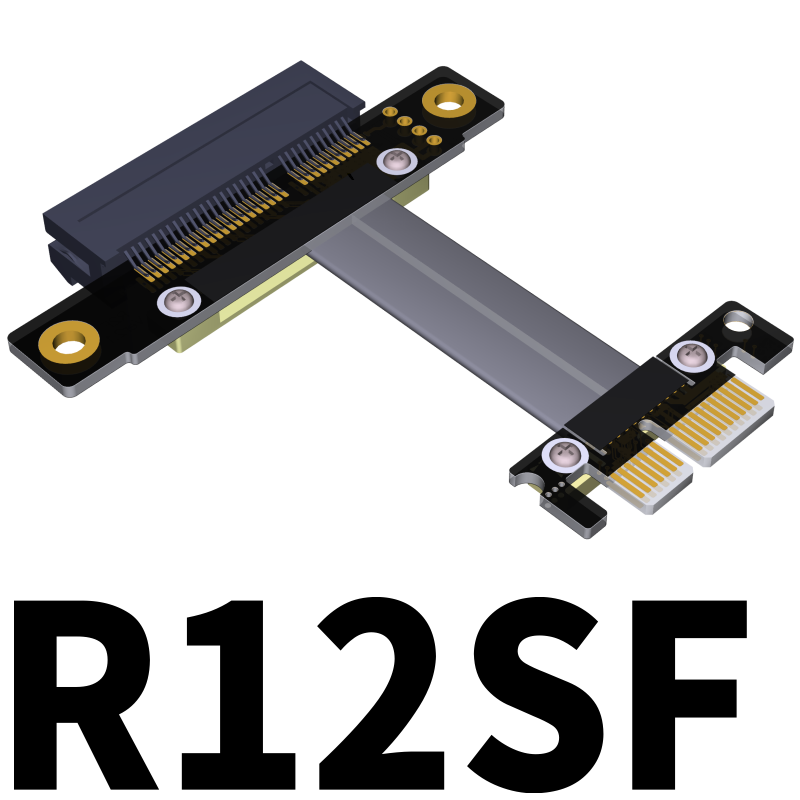

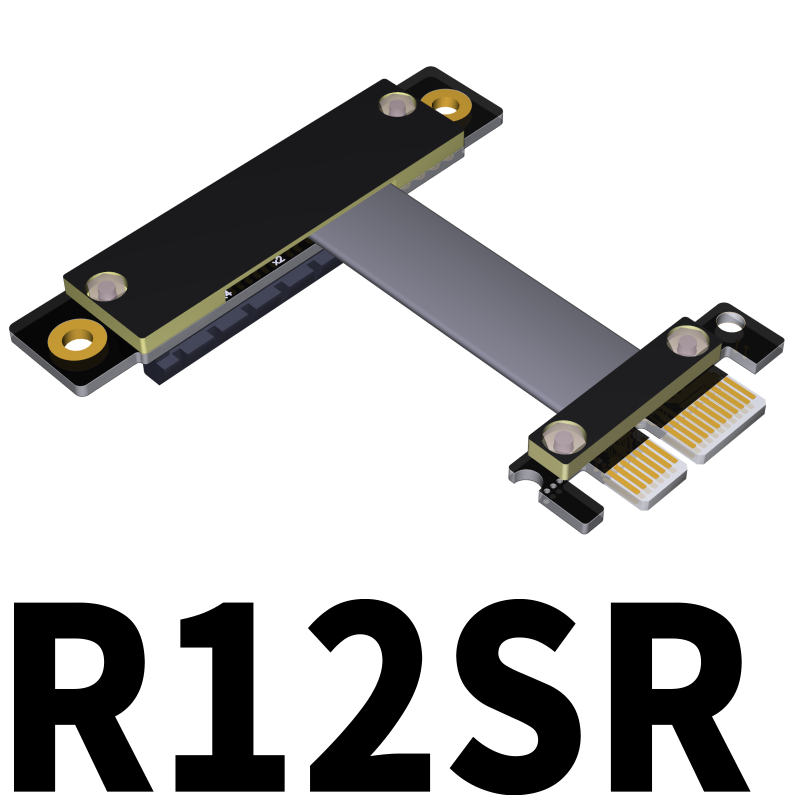

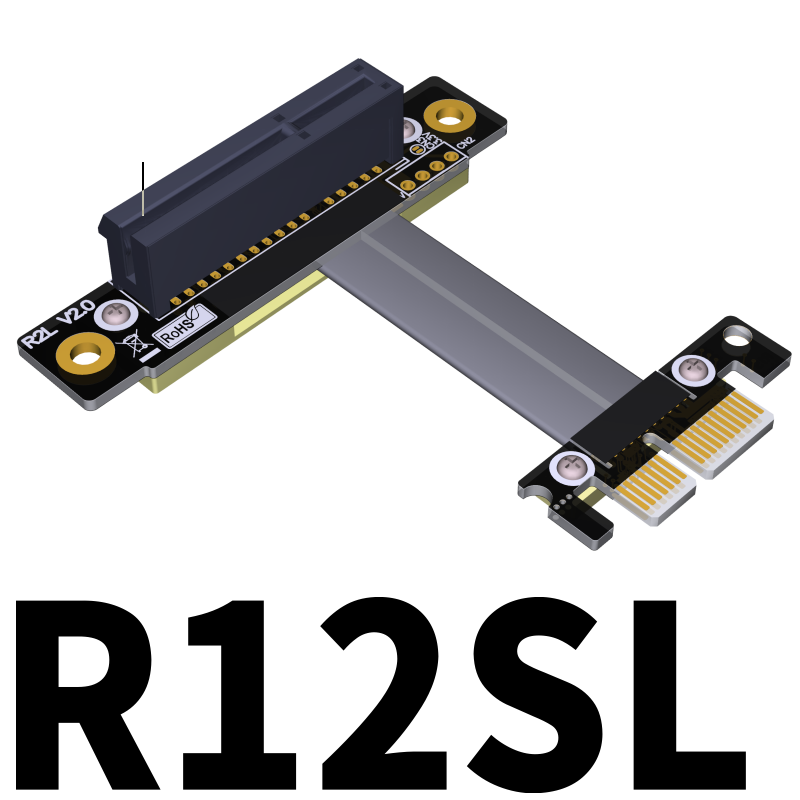

产品型号说明：

产品优势：

一．线材优势，使用德国专利进口线材，使用高品质连接器，高频支持PCIe 3.0 x1 8G/bps稳定转输

二．线长优势，从3厘米到1米都可以接受订做，本店销售的转接线，线材阻抗低，60cm以内的线长可以稳定支持PCIe3.0全速。

三．差分信号无过孔设计，不存在寄生电容及寄生电感的信号衰减干扰问题， 更不会有CAF微短路现象，产品经久耐用。

四．PCB选用高频低阻的优质材料，PCB做工精密，PCB使用高TG板材，铜材厚度加厚到1oz， 金手指镀金含量足，镀金足导电性能好，可降低氧化生锈阻抗升高而造成的死机破音问题。

五．产品选用的线材本身就很耐用了， 在金属焊接点处使用厚度达3mm的PCB垫片保护，并锁上螺丝及六角螺帽紧固，产品坚固可靠耐拉扯，抗干扰，不会有断线掉钉问题。

六．PCB矮化及加胖设计， 矮化不会卡到显卡， 加胖加长设计让板卡更容易安装，减少损坏机率

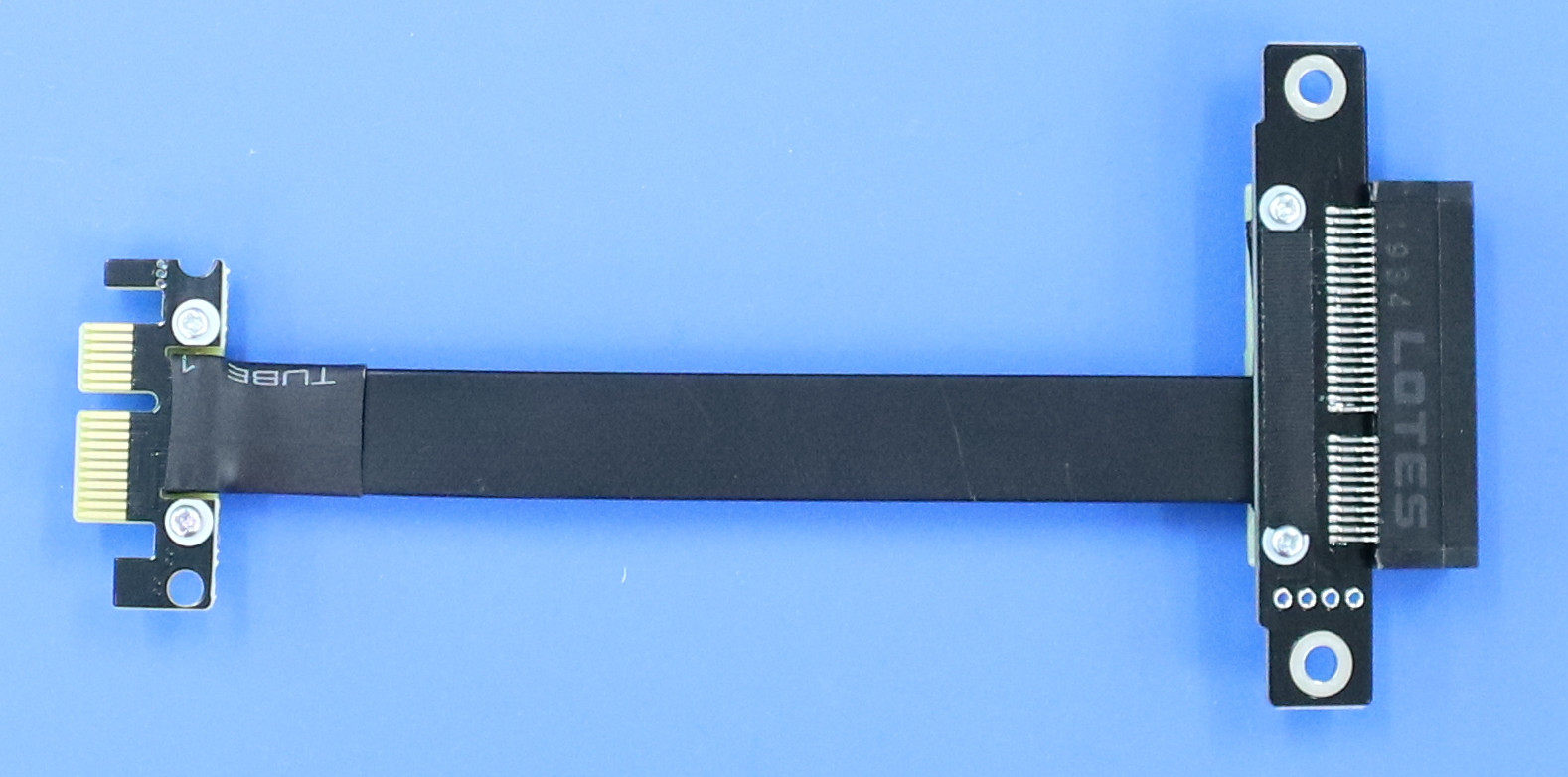

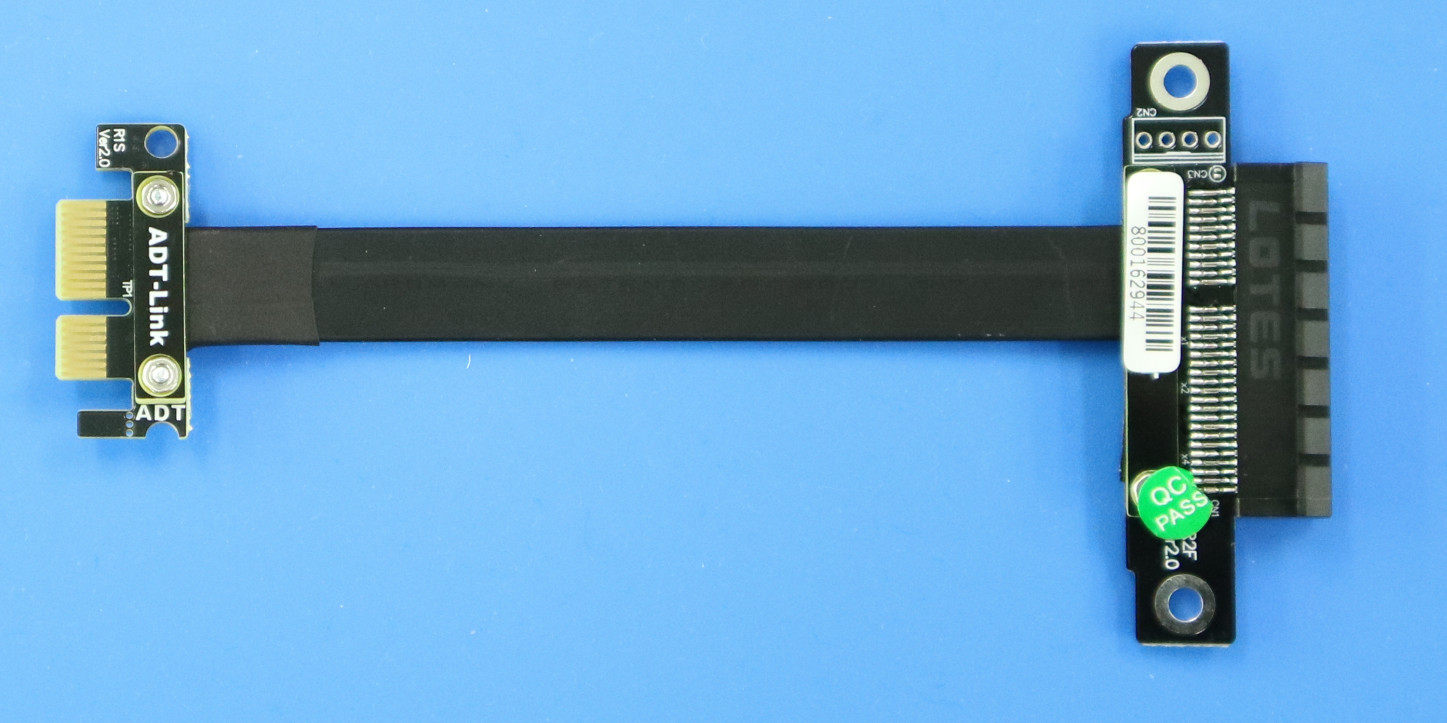

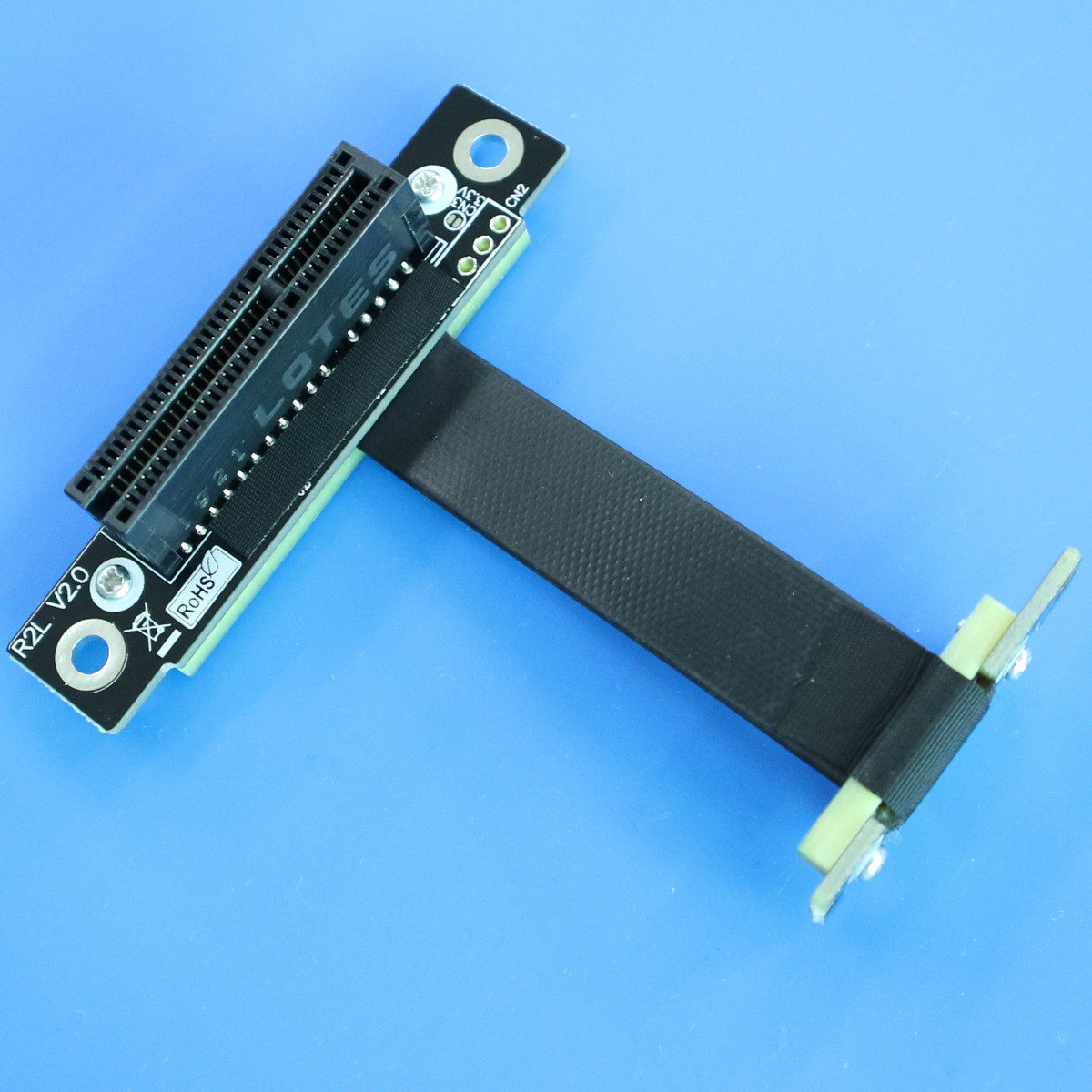

产品图片：

技术问题总汇：

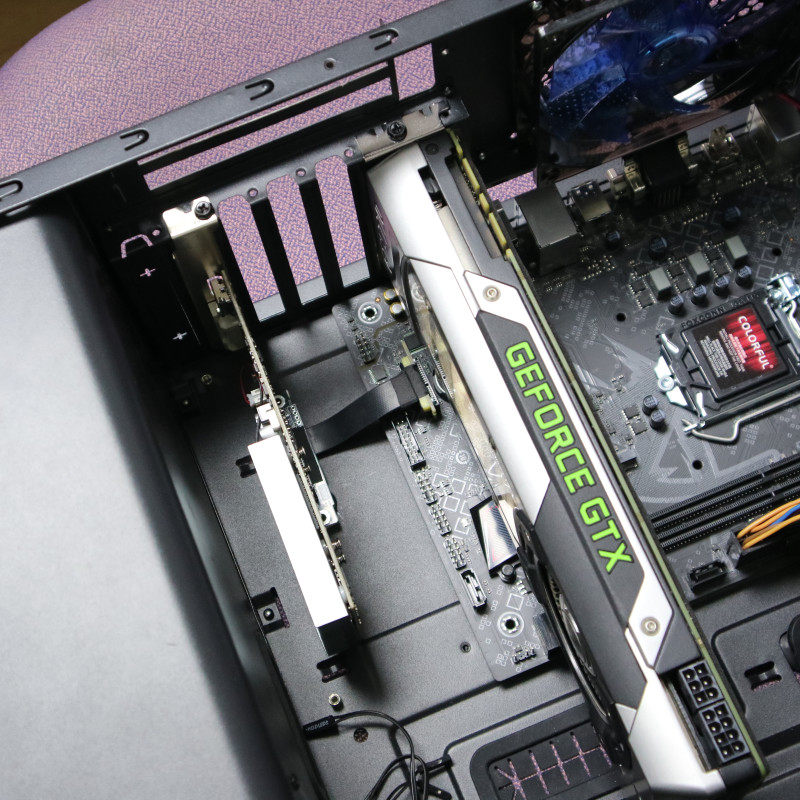

mini/micro ATX主板尺寸比较小，主板除了一个显卡插槽给显卡用以外就只剩一个x1插槽了，而且也离显卡太近，距离太近，显卡风扇被挡到了散热不良芯片温度过高，显卡3D性能不稳。

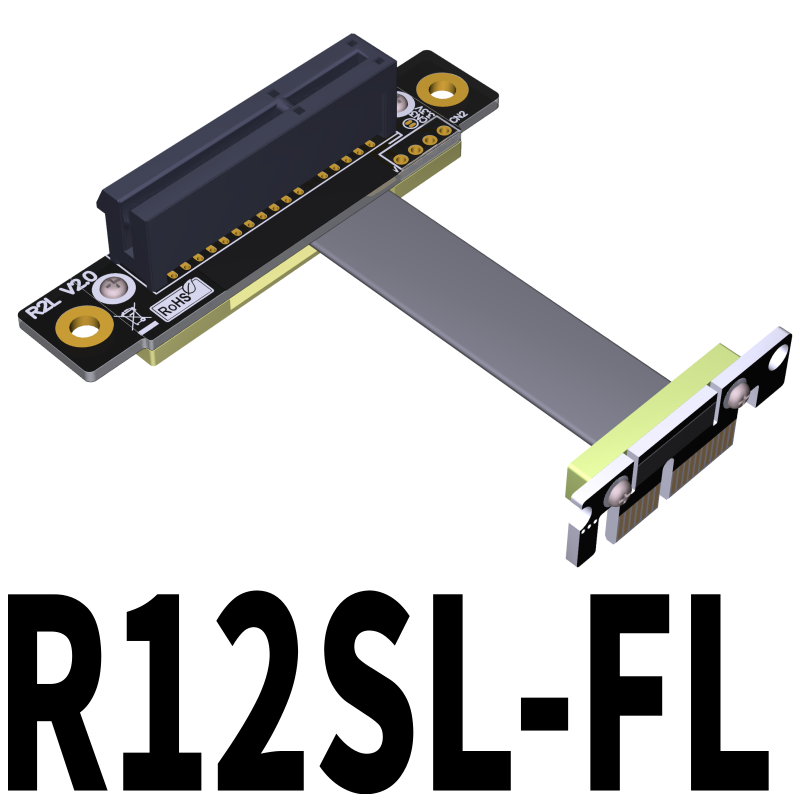

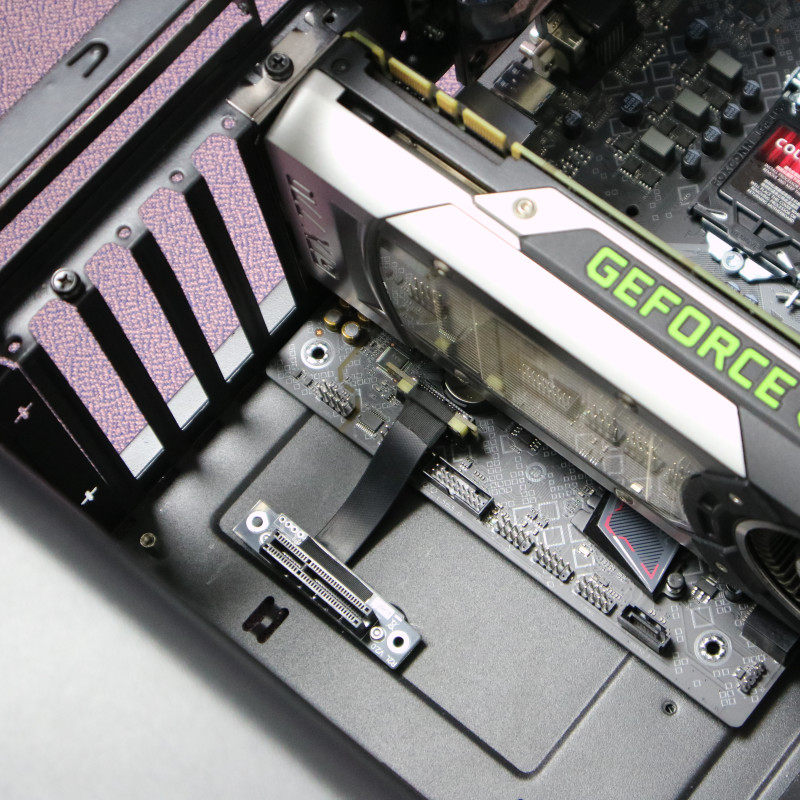

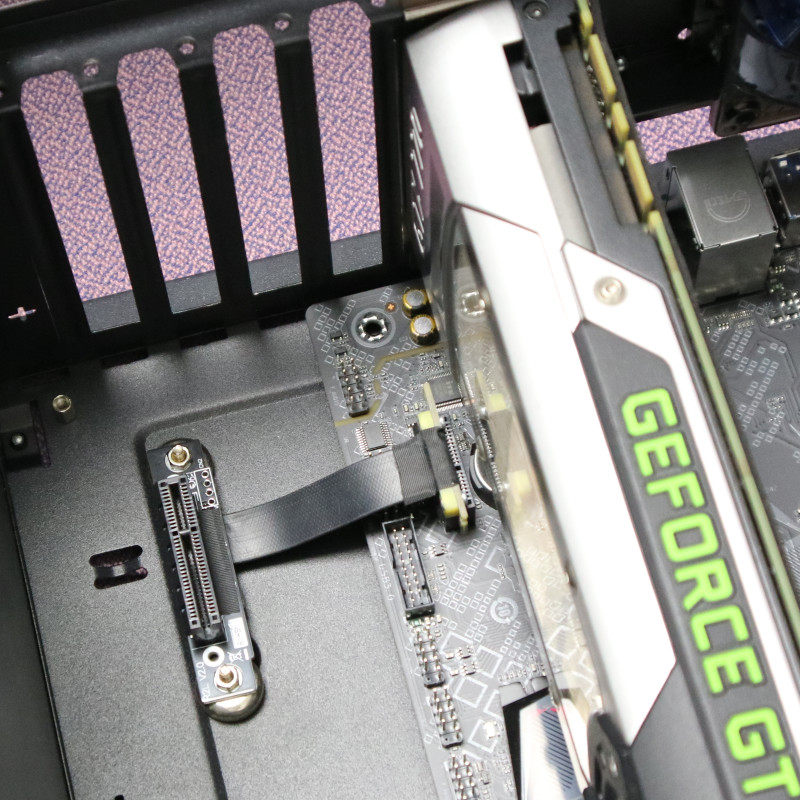

上图使用ADT型号R12SL-FL 5cm, 透过延长线可以把原本主板的PCIe x1接口往左移3个槽，并且可以插入PCIe x4以上的卡，例如网卡，储存卡，显卡，USB扩充卡等等，使用上较灵活。

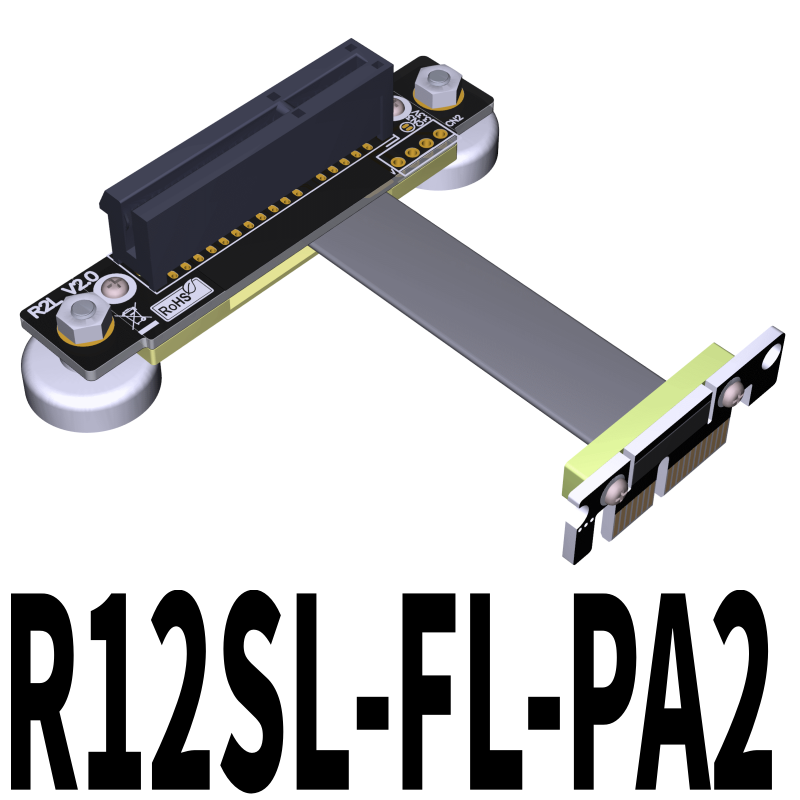

ADT型号R12SL-FL-PA2 5cm带磁脚2个, 如果磁脚高度太高可以把垫片拆除如下图

线材的厚度多少？软吗？可弯折吗？

本商品的线材厚度1.4mm，所以本商品的线材比较硬一些。线材可弯可折，但不要拉扯。

线材的质量如何？有屏蔽吗？

采用EMI屏蔽导电聚合物，新型的材料用于EMI屏蔽，扁平电缆设计。 这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖，以防止电磁频率的入射或出射发射，最小化干扰和性能降级，并且减小展器的重量。

是否需要外接电源?

本店产品电源电路设计良好， 延长线不需要额外的外接电源。

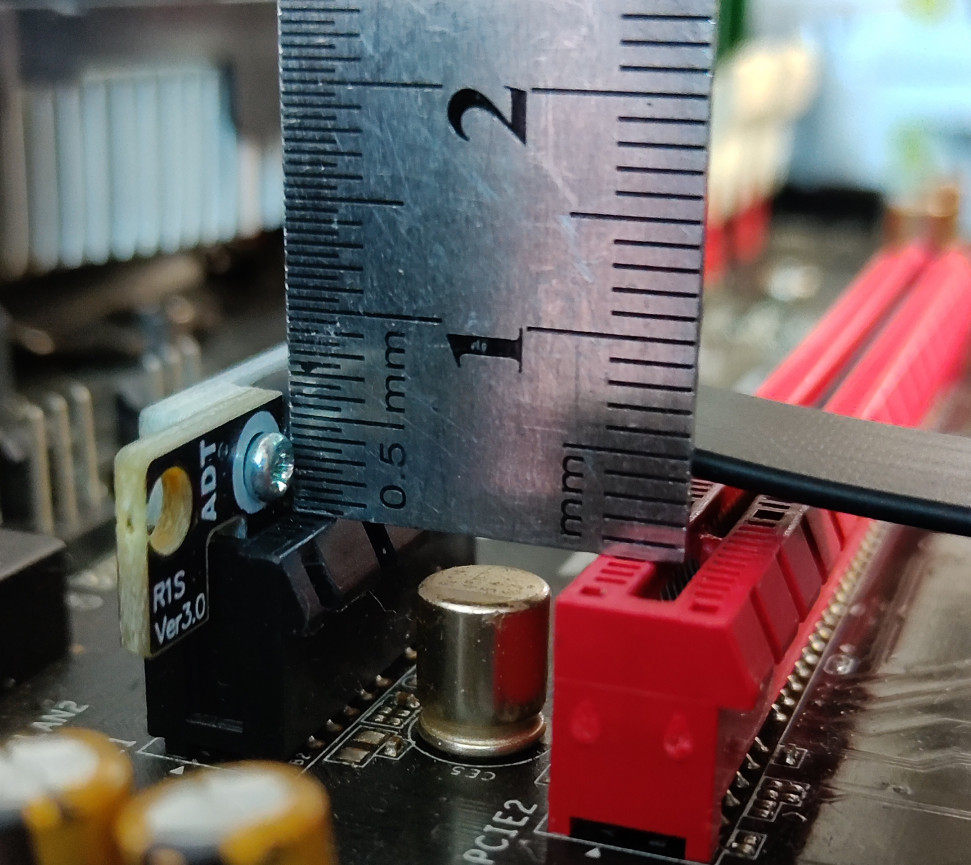

R12SL-FL这款延长线插到主板后，延长线露出的高度是多少？

空间高度是否足够请买家自行量测

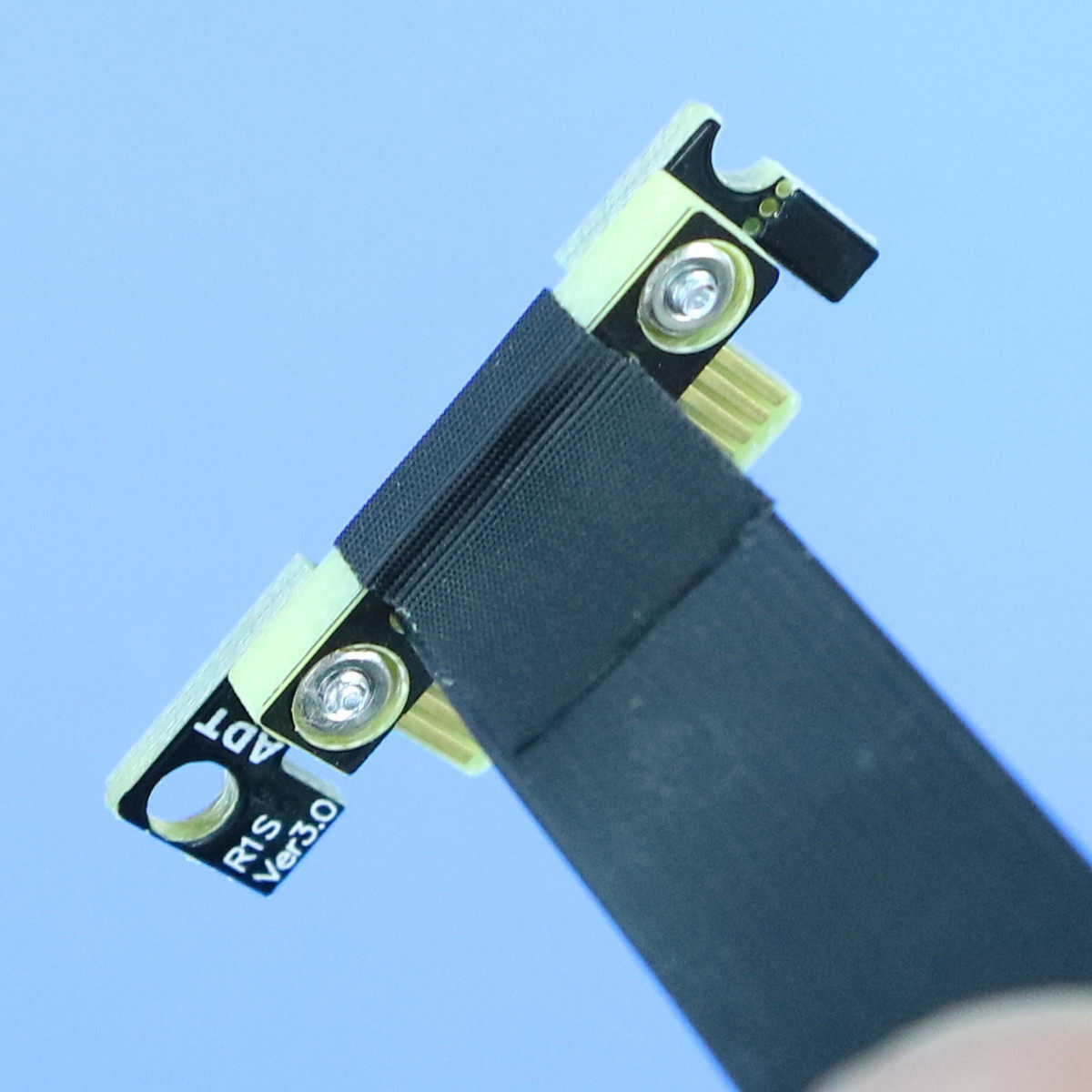

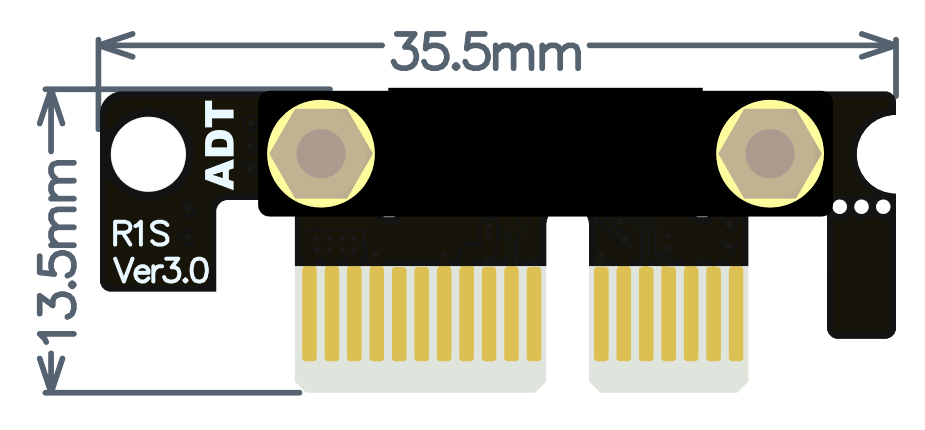

型号R11SL普通款PCB高度约7mm，再加上线线材弯折90度后的高度约为9mm

型号R12SL-FL双直角的高度比较低约为6mm如下图

3D下载：

http://www.adtlink.cn/Uploads/download/ADT_R12_STEP.zip
