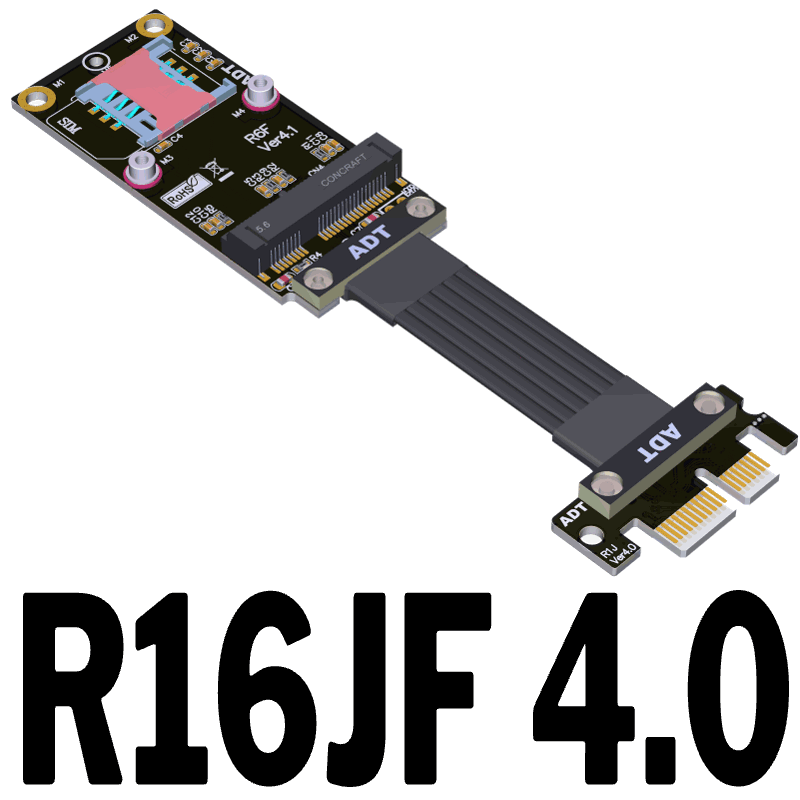

产品型号:R16JF 4.0
产品名称:mini-PCIe转PCI-E X1信号连接线
线材长度:3-100cm
速度带宽:PCIe 3.0/4.0
产品功能:工控服务器设备连接,PCIe信号高速传送
ADT工厂直销,产品性能优良,口碑超好产品,100%全检通电测试发货.
公司品牌:ADT(尔达特电子)
产品型号:R16JF 4.0
产品名称:mini-PCIe转PCI-E X1信号连接线
线材长度:5-100cm
速度带宽: PCIe 4.0 x1 gen4 16G/bps
产品功能:工控服务器设备连接,PCIe信号高速传送
使用限制:仅供专业工程师指定购买,普通用途不适合不能用,普通买家请勿购买。
采购提示:务必先买1~2个样品测试验证无误后再大批量采购。 本店可开立普票,如需开票请于提交订单时联系客服。
友情提示:本商品兼容问题多,不正确组装或不当操作会烧毁你的设备。限专业工程师指定购买。本产品是订制品不退不换,请考虑并确认清楚再下单购买。这产品使用限制多,不支持mSATA,不支持WWAN,只支持PCIE通道的mPCIe卡

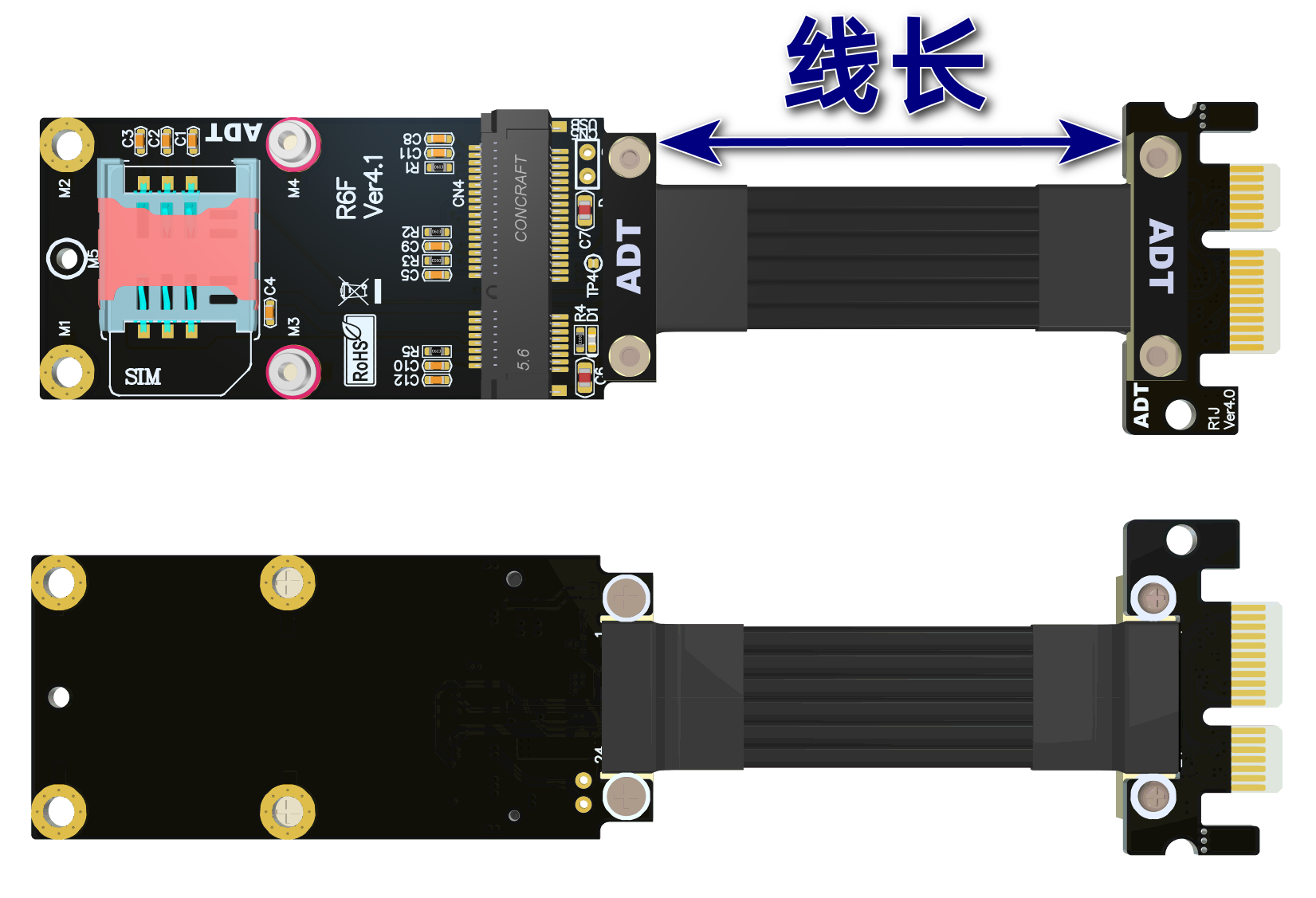

长度说明: 本店的线材长度是单指线材的部份,不包含PCB以及连接器。参考下图线长5cm的尺寸标注。
R16系列产品型号说明:
型号 | 金手指及连接器接口方向 | 产品应用 |
R16JF 4.0 | x1金手指平直公头转mini-PCIe连接器板上母座 | mPCIe网卡转接 |
产品优势:
一.线材优势,使用德国专利进口线材,使用台湾进口连接器,支持PCIe 3.0/4.0全速稳定转输
二.线长优势,从3厘米到1米都可以接受订制
三.差分信号无过孔设计,不存在寄生电容及寄生电感的信号衰减干扰问题, 更不会有CAF微短路现象,产品经久耐用
四.产品选用优质材料,PCB做工精密,铜材厚度加厚到1oz, 金手指镀金含量足,镀金足导电性能好,可降低氧化生锈阻抗升高而造成的死机蓝屏问题。
五.产品选用的线材本身就很耐用了, 在金属焊接点处使用厚度达3mm的PCB垫片保护,并锁上螺丝及六角螺帽紧固,产品坚固可靠耐拉扯,抗干扰,不会有断线掉钉问题。线材可弯可折,不影响使用。
六.PCB矮化及加胖设计, 矮化不会卡到显卡, 加胖加长设计让板卡更容易安装,减少损坏机率。

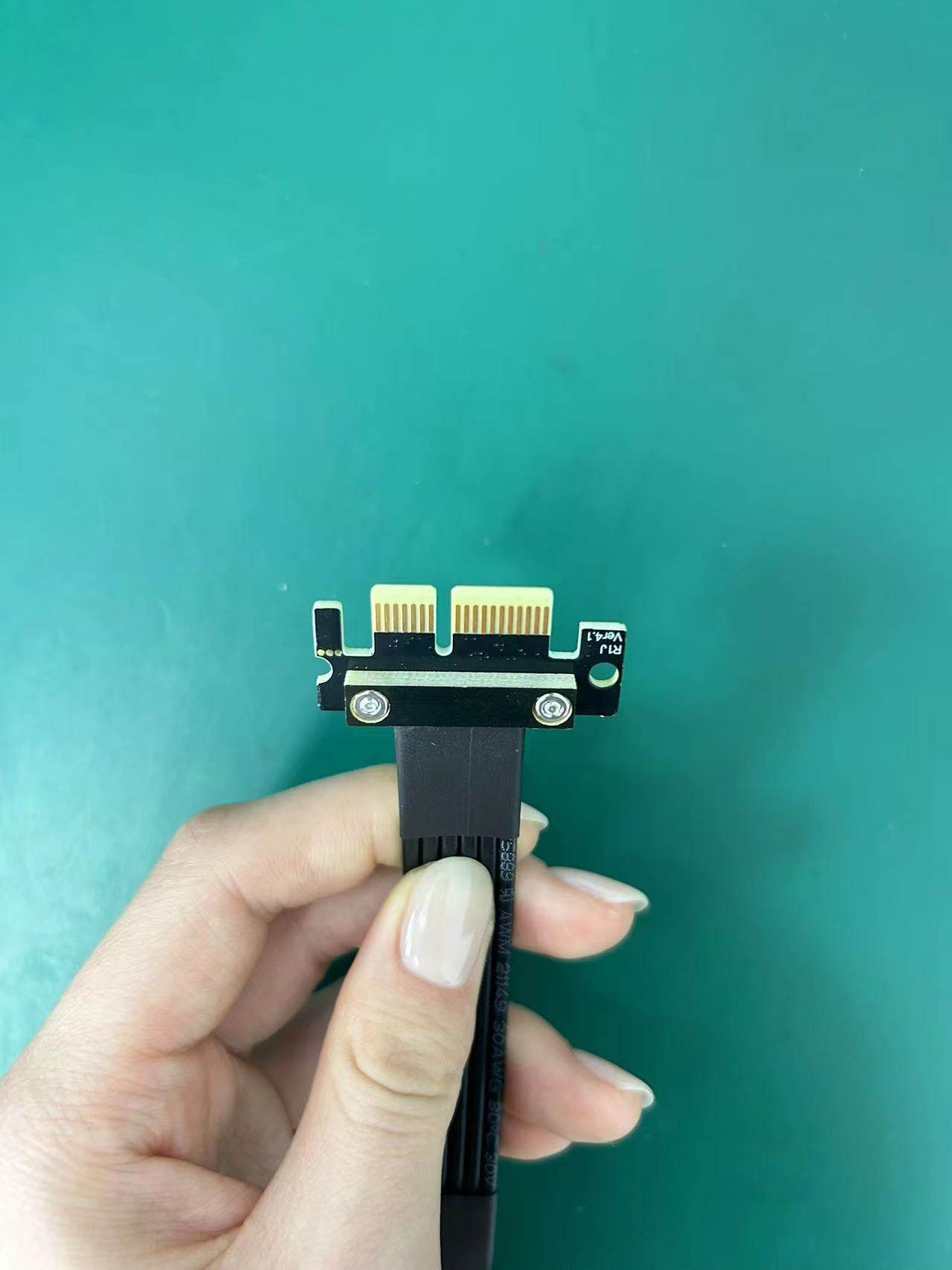

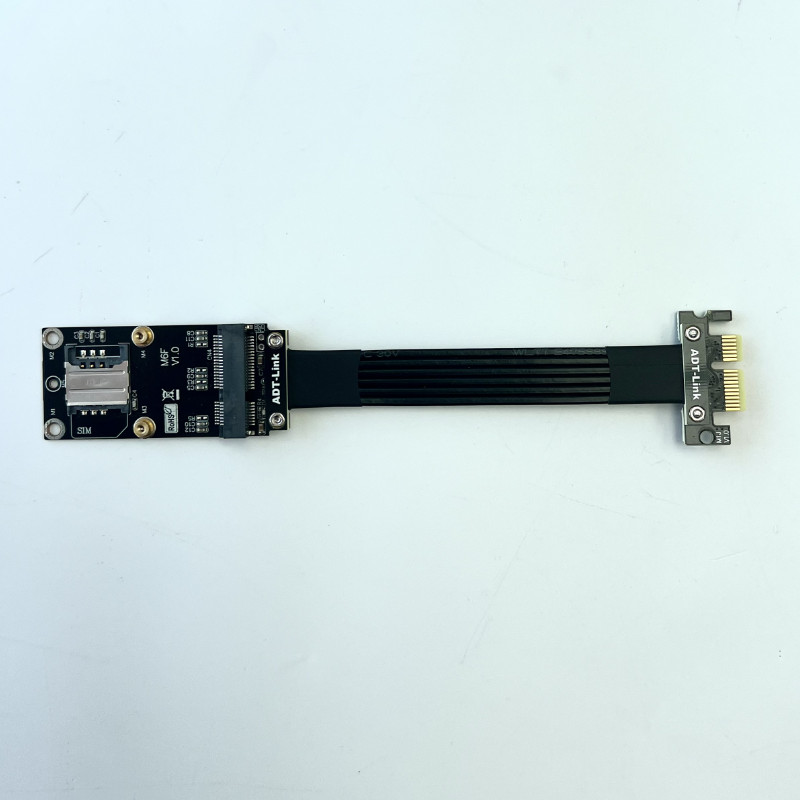

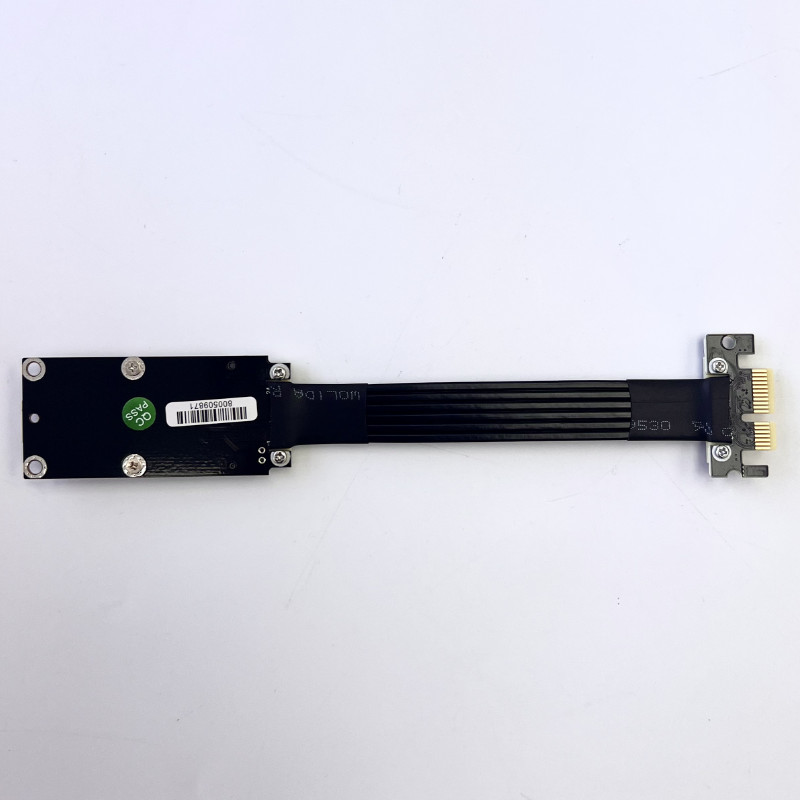

产品图片:
技术问题总汇
ADT型号R16SF与R16JF 4.0功能区别?
型号 | R16SF | R16JF 4.0 |
带宽速度(Max.) | PCIe 3.0 x1 ; 8G/bps | PCIe 4.0x1 ; 16G/bps |
SMB_BUS信号直连 | 不支持 | 支持 |
WAKE#信号直连 | 不支持 | 支持 |
CLKREQ#信号直连 | 不支持 | 支持 |
差分信号金属屏蔽 | 无 | 有 |
线材的质量如何?有屏蔽吗?
有金属层屏蔽,采用先进的EMI屏蔽导电聚合物,新型的材料用于EMI屏蔽,扁平电缆设计。 这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖,以防止电磁频率的入射或出射发射,微小化干扰和性能降级,并且减小扁平电缆的重量。
线材厚度? 软吗? 可弯折吗?
线材是ADT第四代PCIe专用线,黑色款线材厚度为1.3mm,银色款线材厚度为1.4mm,线材可弯可折,不影响使用。
购买注意事项:
1. 插线时一定要认清方向,不要插反或插偏位,防止烧毁设备,插线时先扶住设备的插座再插线,避免用力过猛将插座引脚插断。线材二端与电路板焊接处2cm范围内禁止弯折禁止拉扯。
2. 板卡或主板是电子设备会随时间增加而老化氧化,再接上延长线只会更加不稳定。不支持老设备。超过3年者。请勿购买。
3.限产品工程师指定购买,仅供产品测试使用,其它用途,请勿购买
4.仅支持通用版本的mPCIe WiFi无线网卡, 不支持USB蓝牙,不支持mSATA 不支持Lenovo/HP网卡,请勿购买。
