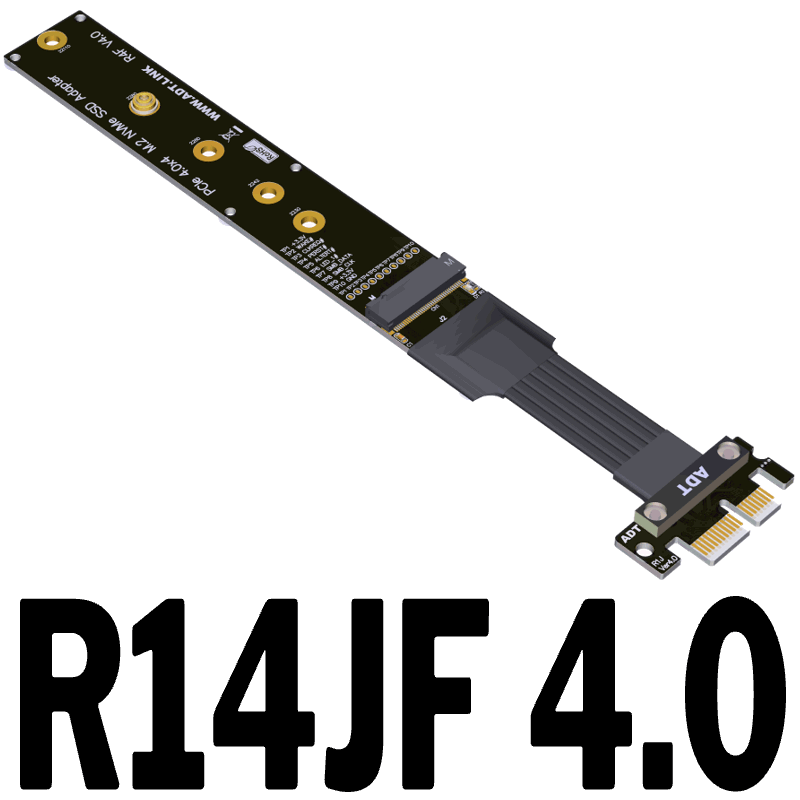

R14JF 4.0

ADT工厂直销,产品性能优良,口碑超好产品,100%全检通电测试发货.

公司品牌：ADT（尔达特电子）

产品型号：R14JF 4.0

产品名称：M.2 NVMe SSD固态硬盘转PCI-E X1信号转接线

线材长度：5-100cm

速度带宽：PCIe 4.0 x1 gen4 16G/bps （实测PCIE4.0读写约1400MB/秒左右，PCIE3.0读写约700MB/秒左右）

产品功能：工控服务器设备连接，PCIe信号高速传送

采购提示：务必先买1~2个样品测试验证无误后再大批量采购。

长度说明：

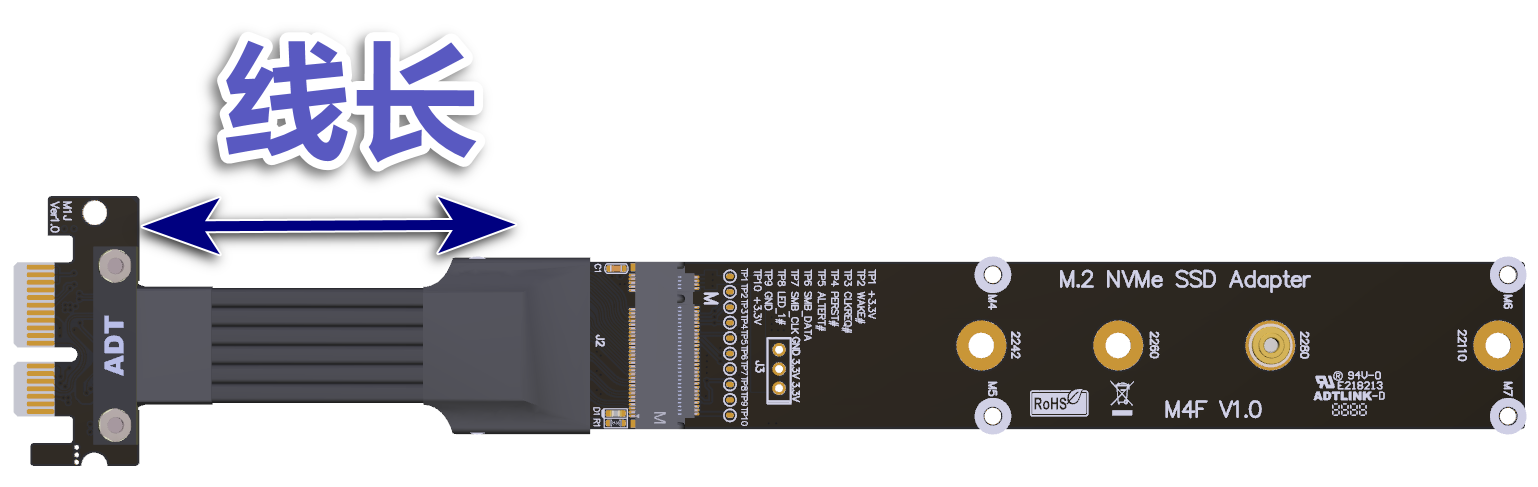

本店的线材长度是单指线材的部份，不包含PCB以及连接器。参考下图线长5cm的尺寸标注。

R14系列产品型号说明：

产品优势：

一．线材优势，使用德国专利进口线材，使用台湾进口连接器，支持PCIe 3.0/4.0全速稳定转输

二．线长优势，从3厘米到1米都可以接受订制

三．差分信号无过孔设计，不存在寄生电容及寄生电感的信号衰减干扰问题， 更不会有CAF微短路现象，产品经久耐用

四．产品选用优质材料，PCB做工精密，铜材厚度加厚到1oz， 金手指镀金含量足，镀金足导电性能好，可降低氧化生锈阻抗升高而造成的死机蓝屏问题。

五．产品选用的线材本身就很耐用了， 在金属焊接点处使用厚度达3mm的PCB垫片保护，并锁上螺丝及六角螺帽紧固，产品坚固可靠耐拉扯，抗干扰，不会有断线掉钉问题。线材可弯可折，不影响使用。

六．PCB矮化及加胖设计， 矮化不会卡到显卡， 加胖加长设计让板卡更容易安装，减少损坏机率。

产品图片：

技术问题总汇：

ADT型号R14SF与R14JF 4.0功能区别？

线材的质量如何？有屏蔽吗？

有金属层屏蔽，采用先进的EMI屏蔽导电聚合物，新型的材料用于EMI屏蔽，扁平电缆设计。 这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖，以防止电磁频率的入射或出射发射，微小化干扰和性能降级，并且减小排线的重量。

线材厚度? 软吗? 可弯折吗?

线材是ADT第四代PCIe专用线，黑色款线材厚度为1.3mm，银色款线材厚度为1.4mm，线材可弯可折，不影响使用。

3D下载：

http://www.adtlink.cn/Uploads/download/ADT_R14V4_3D.zip
