UT3G

全新到货,产品性能优良,口碑超好产品,官方正品,100%通电测试发货.

公司品牌：ADT-Link （尔达特电子）

产品型号：ADT-UT3G

产品名称：显卡外置扩展坞

线材长度：雷电4数据线80cm

速度带宽：USB4 (40Gbps)

产品功能:  笔记本外接显卡

使用限制：支持雷电3，雷电4，USB4接口；不支持USB接口

采购提示：务必先买1~2个样品测试验证无误后再批量采购。

友情提示：本商品兼容问题多，对组装技术有要求，不正确组装或不当操作会烧毁你的设备。限专业人士指定购买。

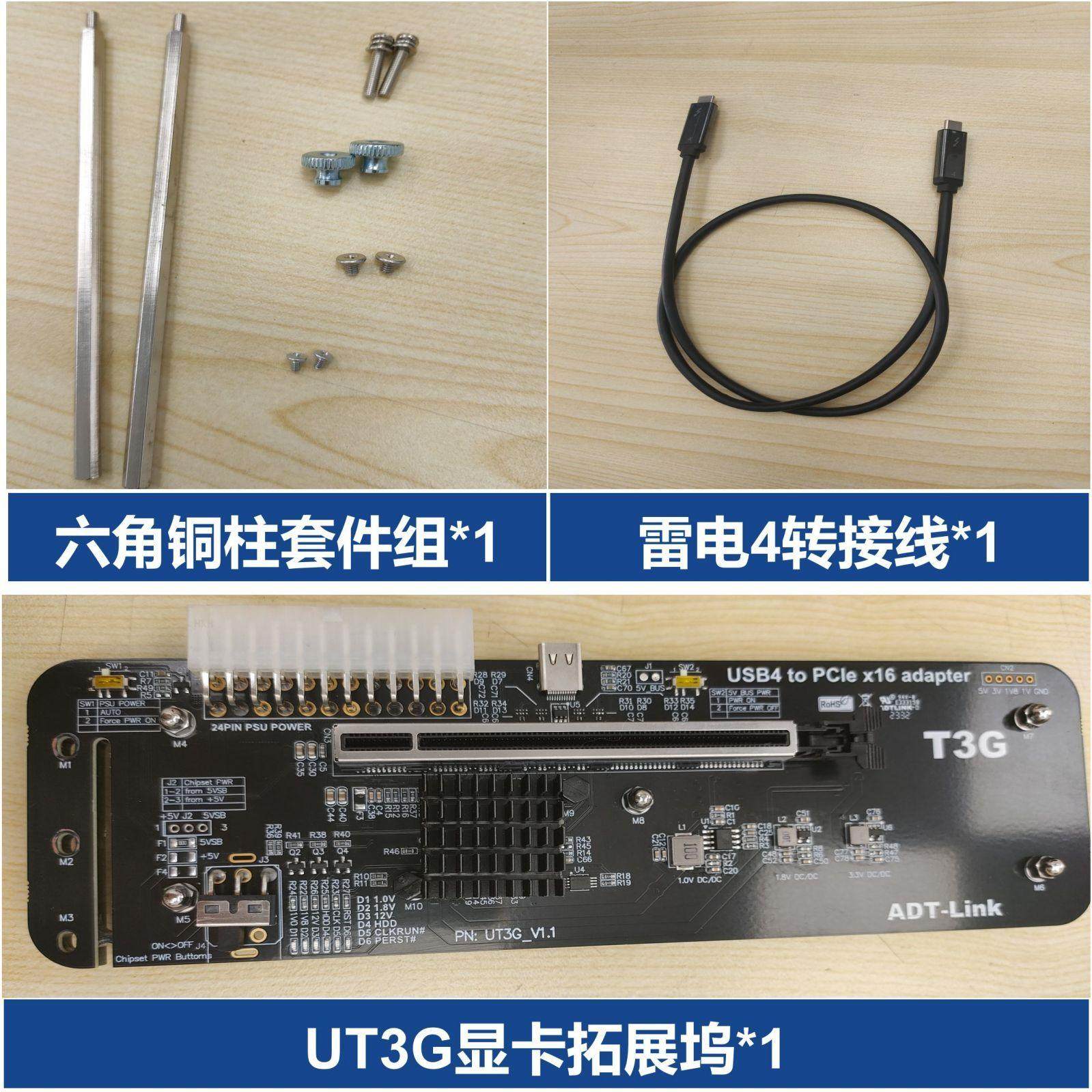

产品及附属配件如下图

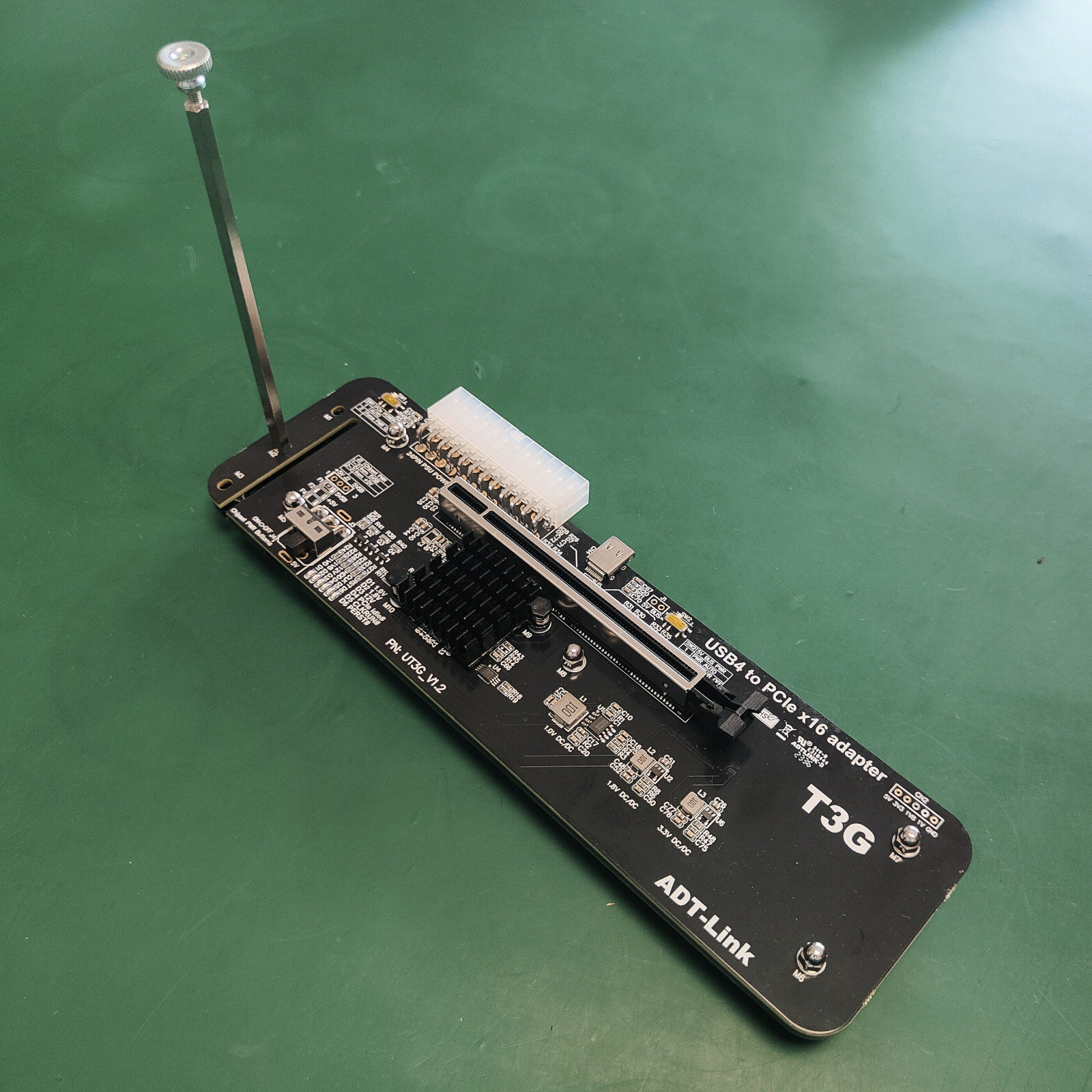

本产品内含“扩展坞+立式铜柱+雷电4连接线80cm”需买家自备电源与显卡设备

产品优势:

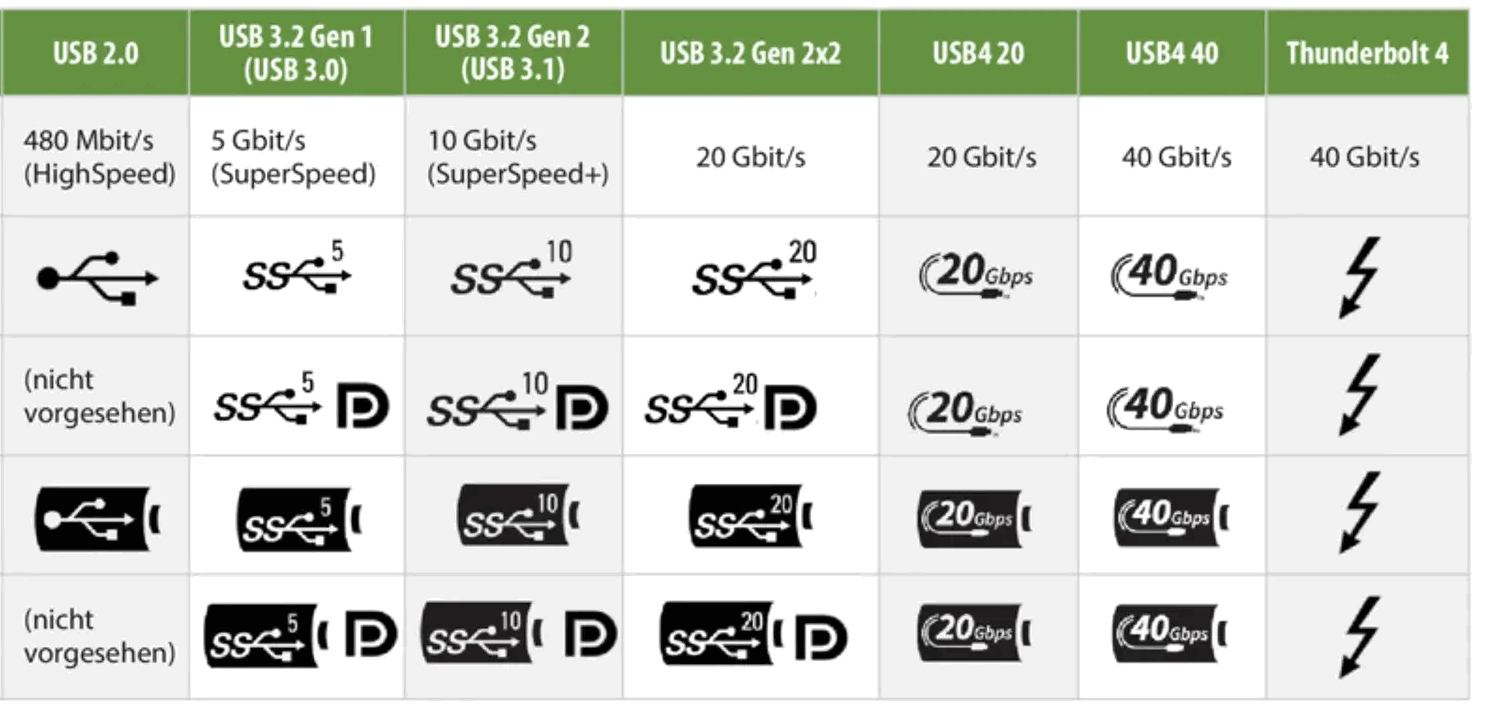

常见的笔记本外置扩展坞的总线规格, 相对应的主控芯片TBT3/TBT4/USB4速度带宽如下:

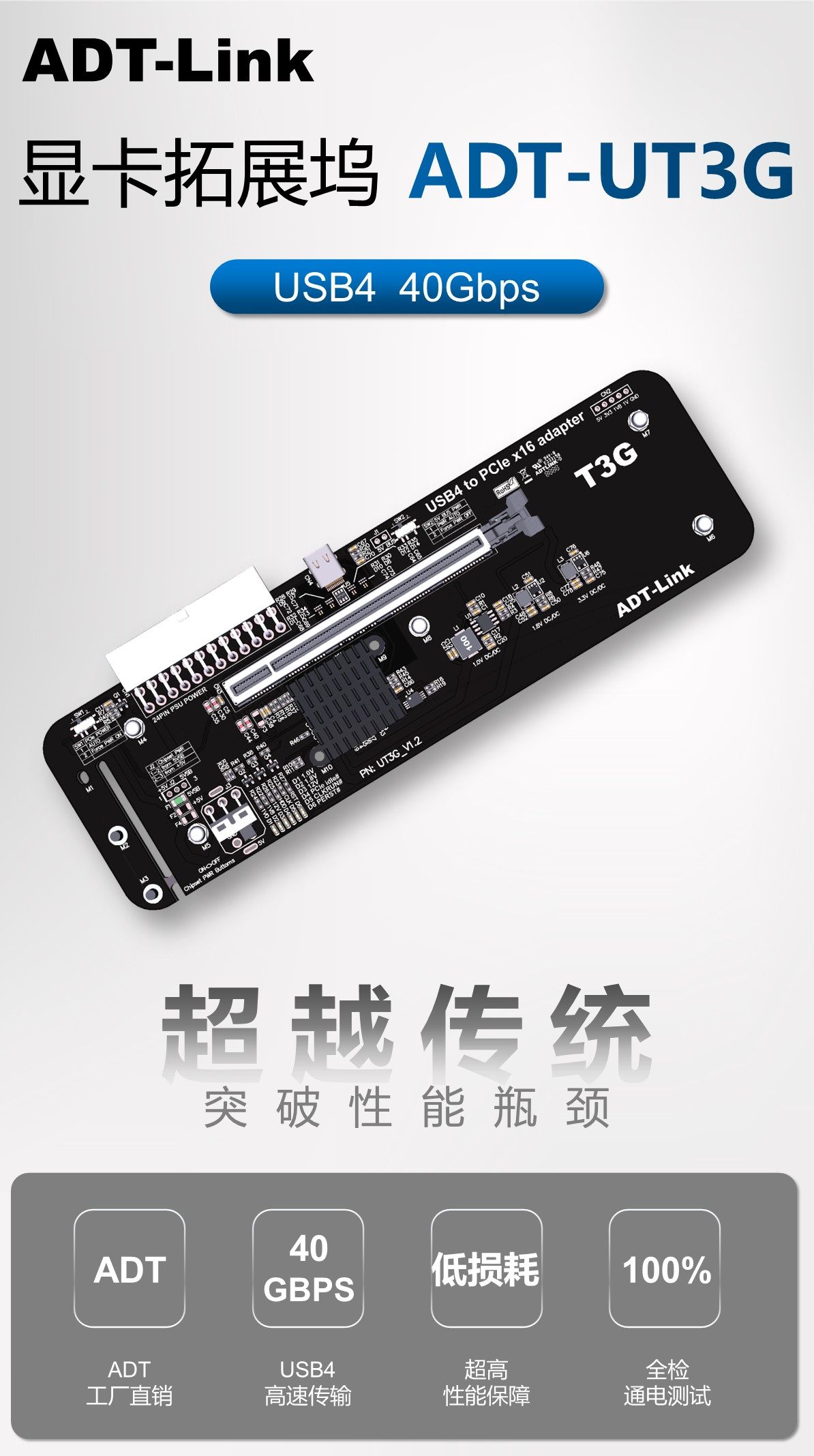

 ADT-UT3G主控芯片ASMedia ASM2464PDX

integrates USB4/Thunderbolt Gen3x2, and PCIe Gen4x4 supporting various NVMe

Compliant with USB4 Specification Rev. 1.0 (including Interoperability with Thunderbolt 3TM (TBT3) Systems)

主控芯片ASMedia ASM2464PDX的功能和特性

1. 支持多种符合NVMe标准的设备

2. 集成USB4/Thunderbolt Gen3x2和PCIe Gen4x4接口

3. 符合USB4规范1.0版(包括与Thunderbolt 3系统的互操作性)

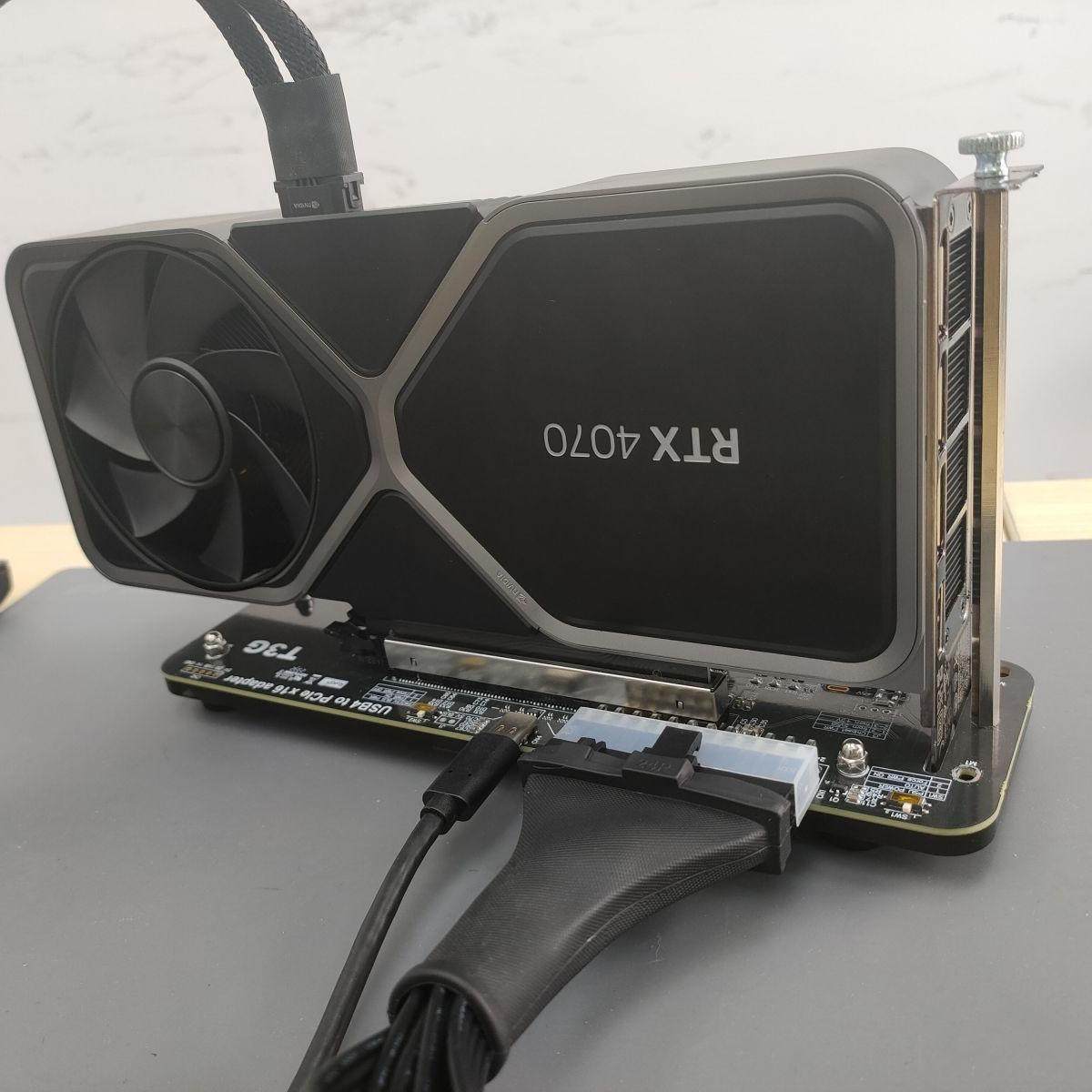

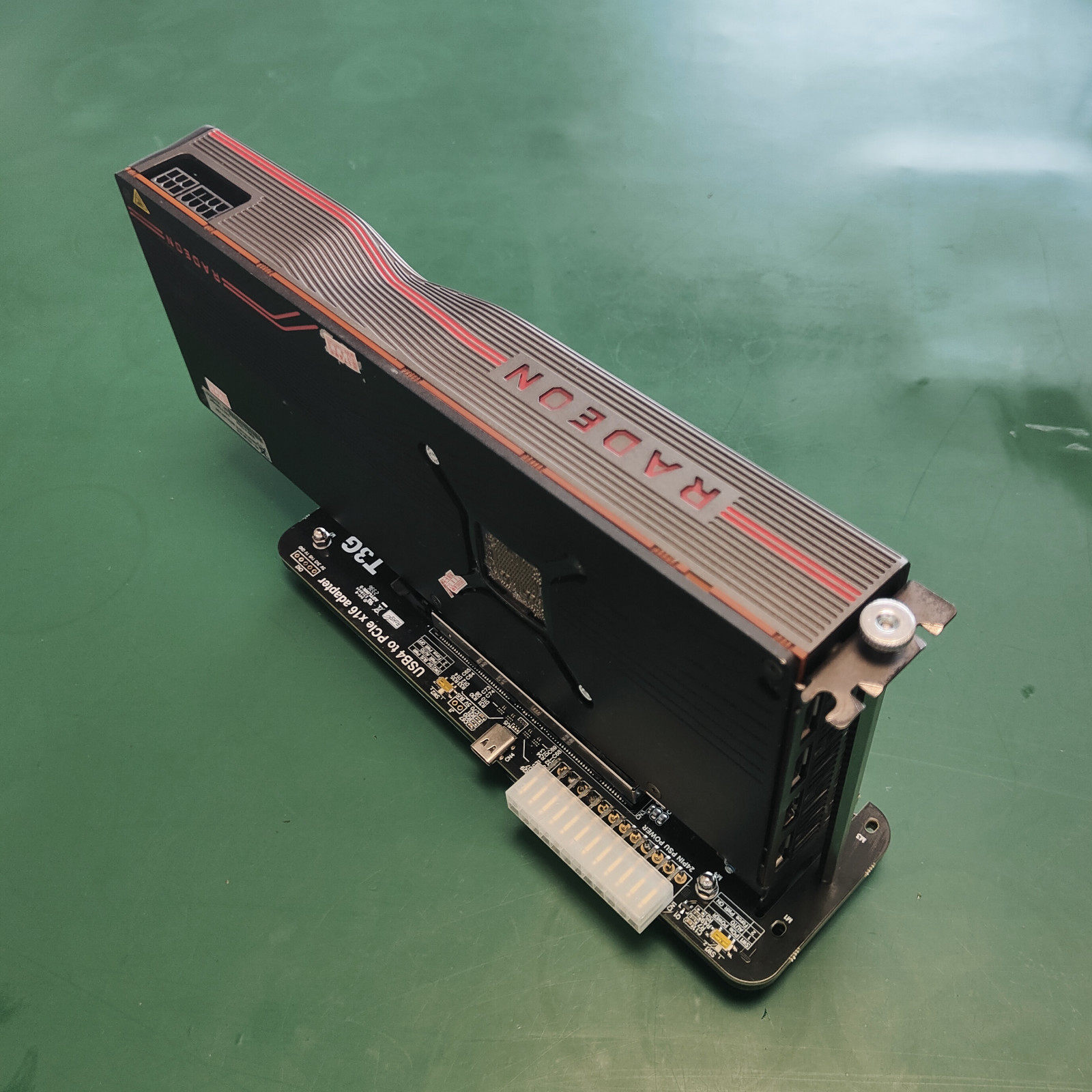

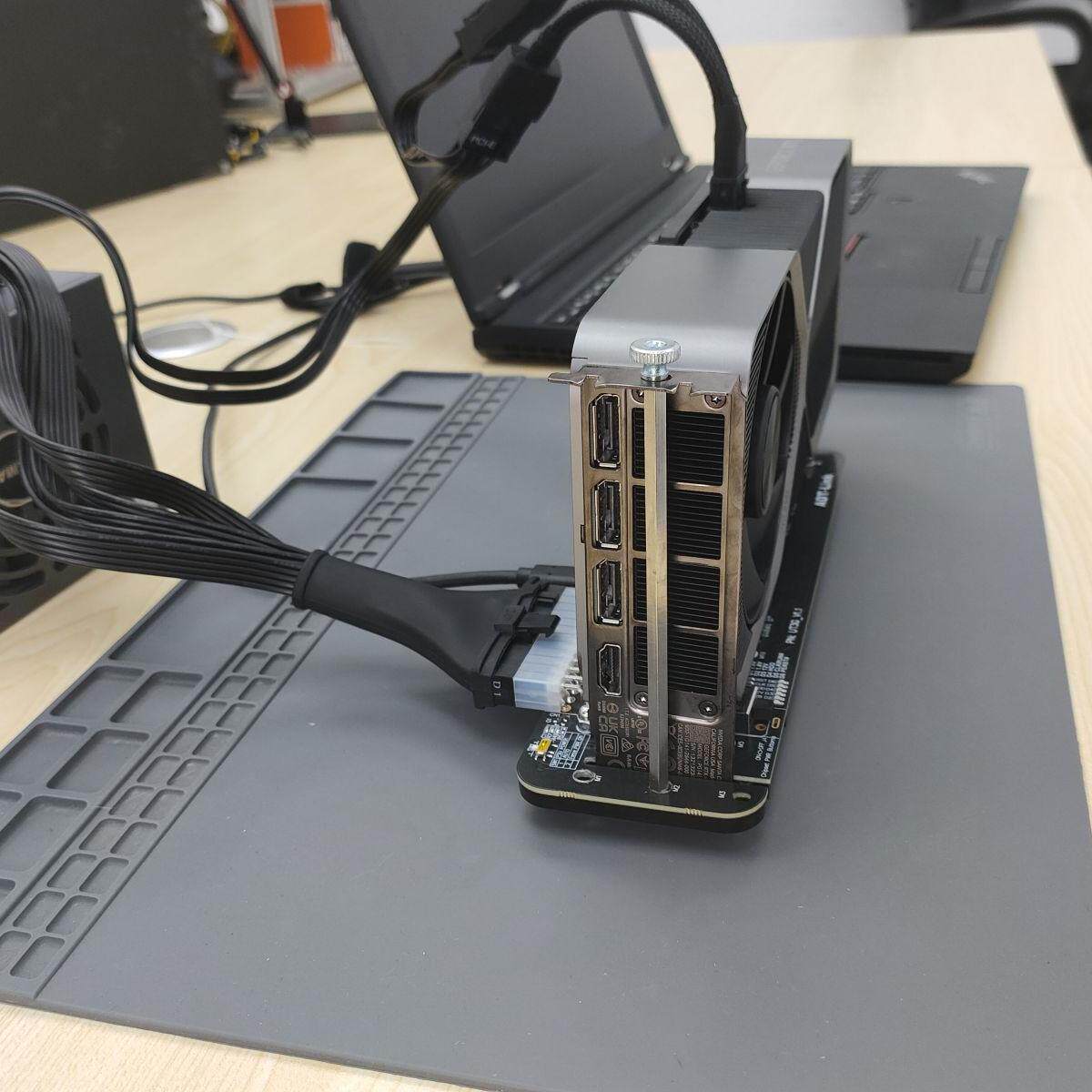

 产品图片：

技术问题总汇：

ADT UT3G支持的笔记本有那些？

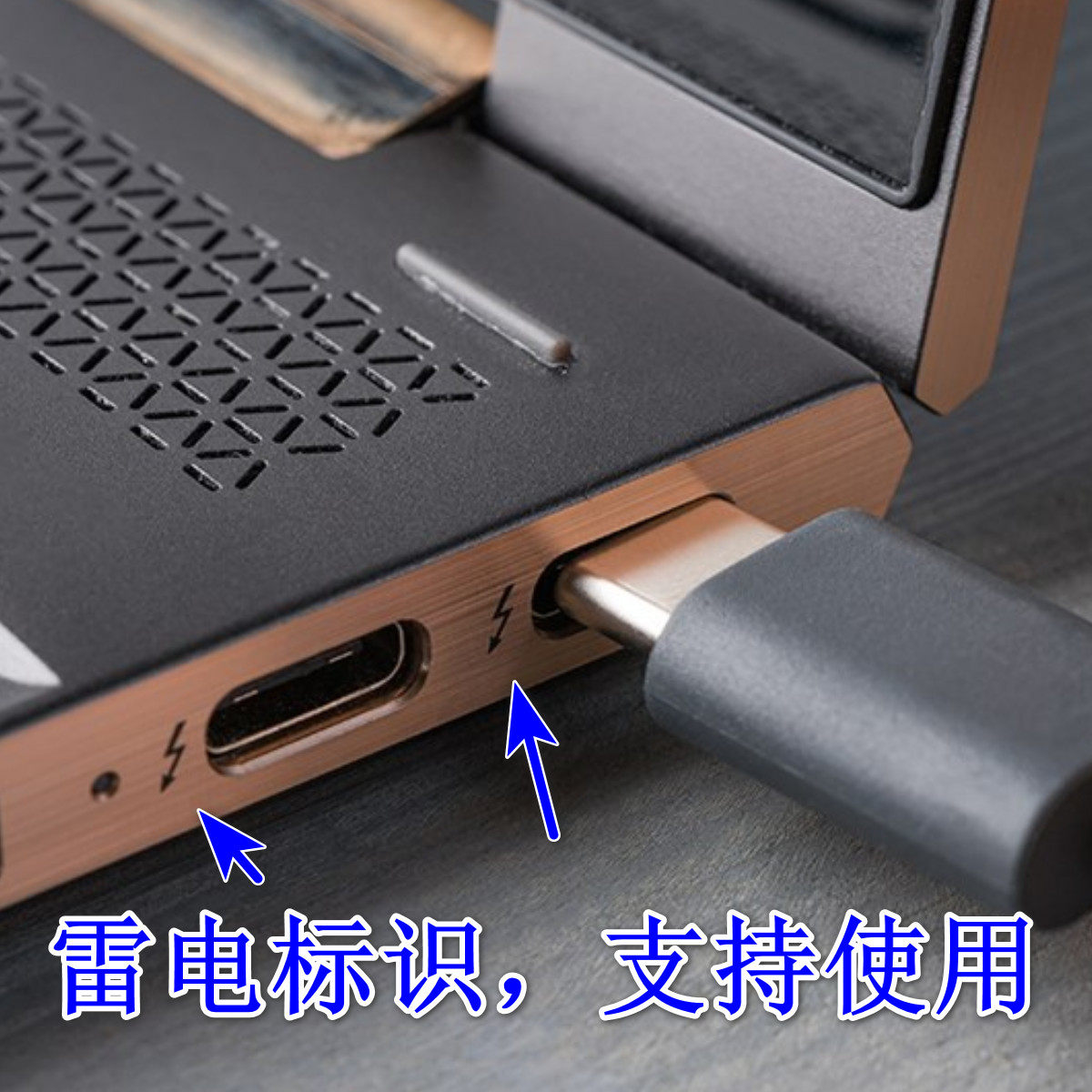

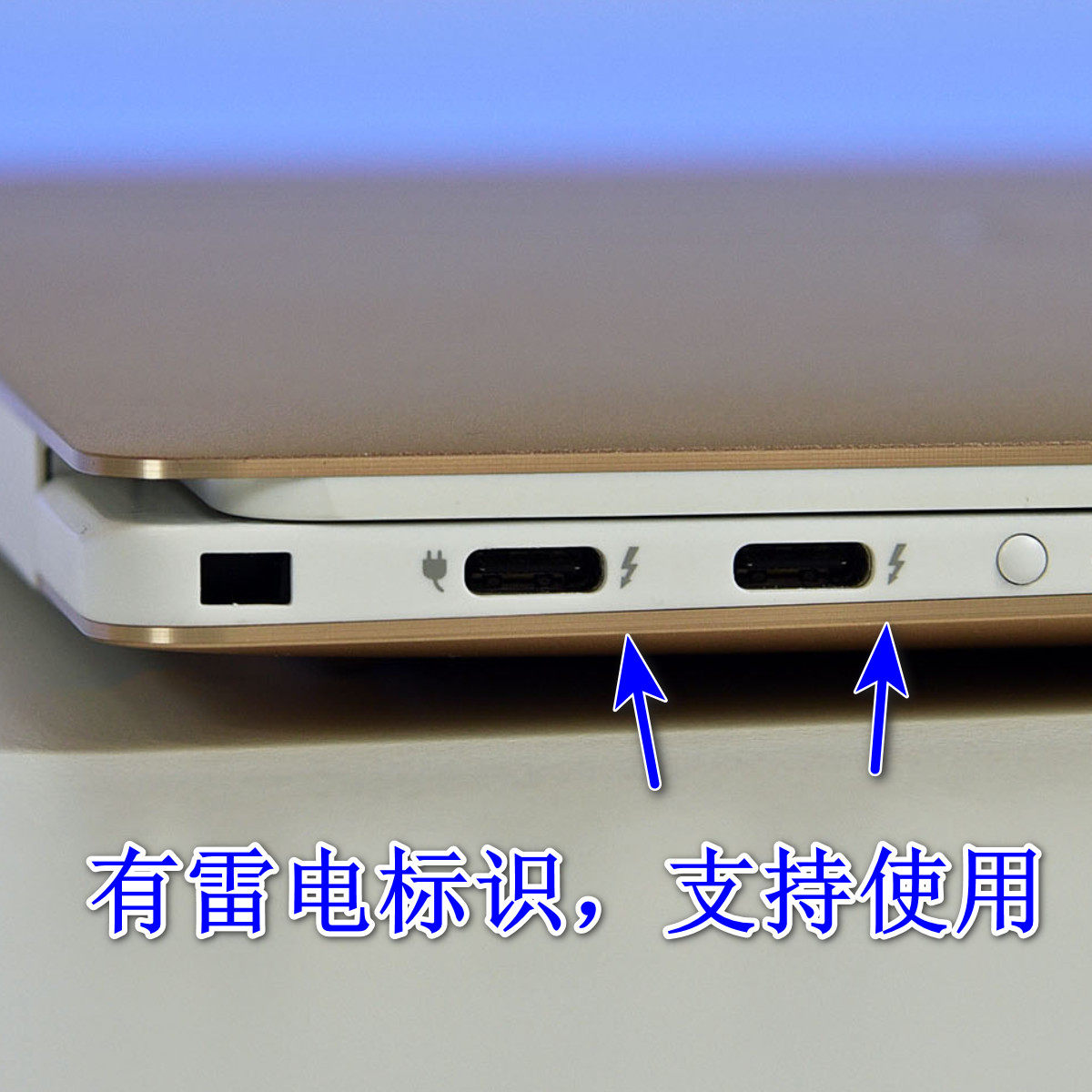

笔记本必须有雷电接口或USB4接口才可以安装使用

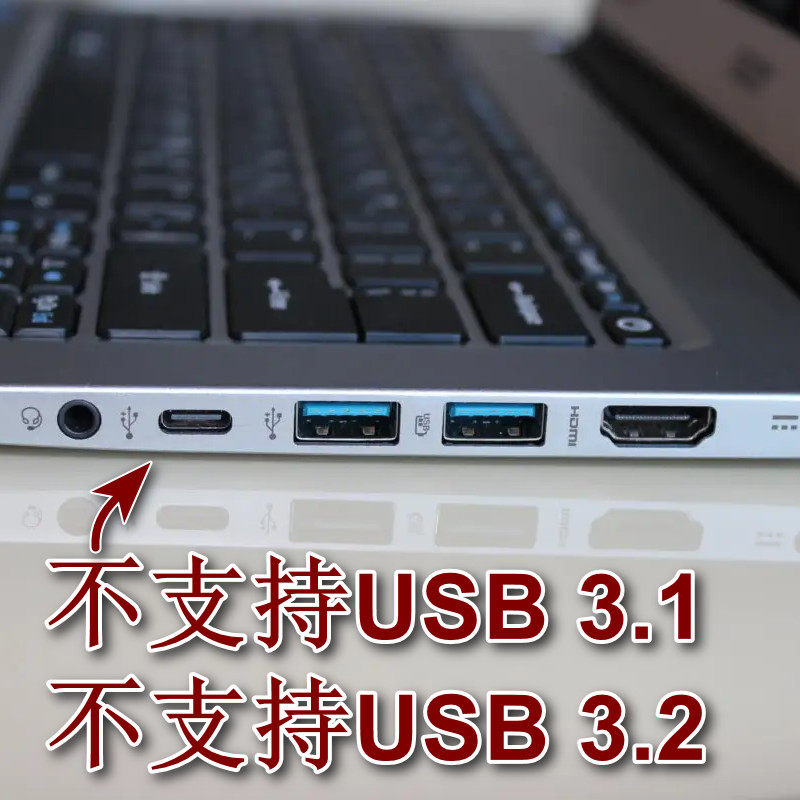

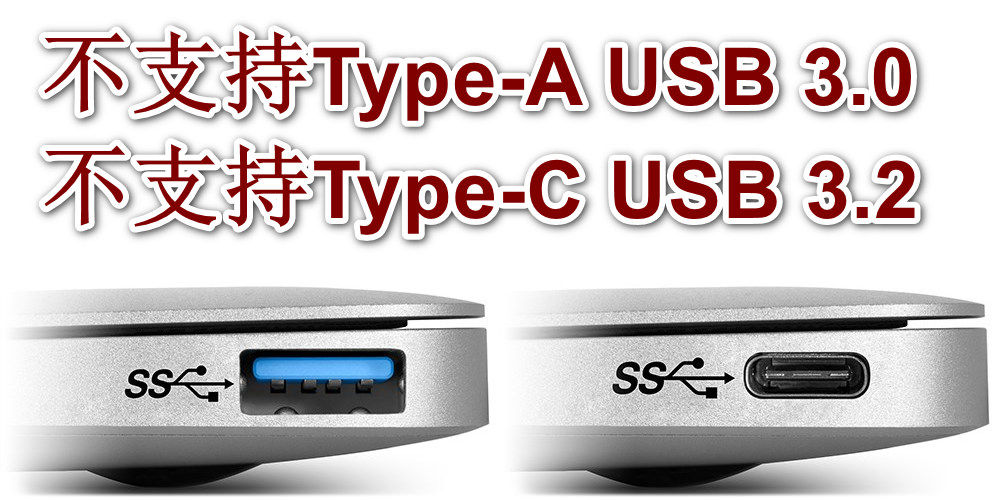

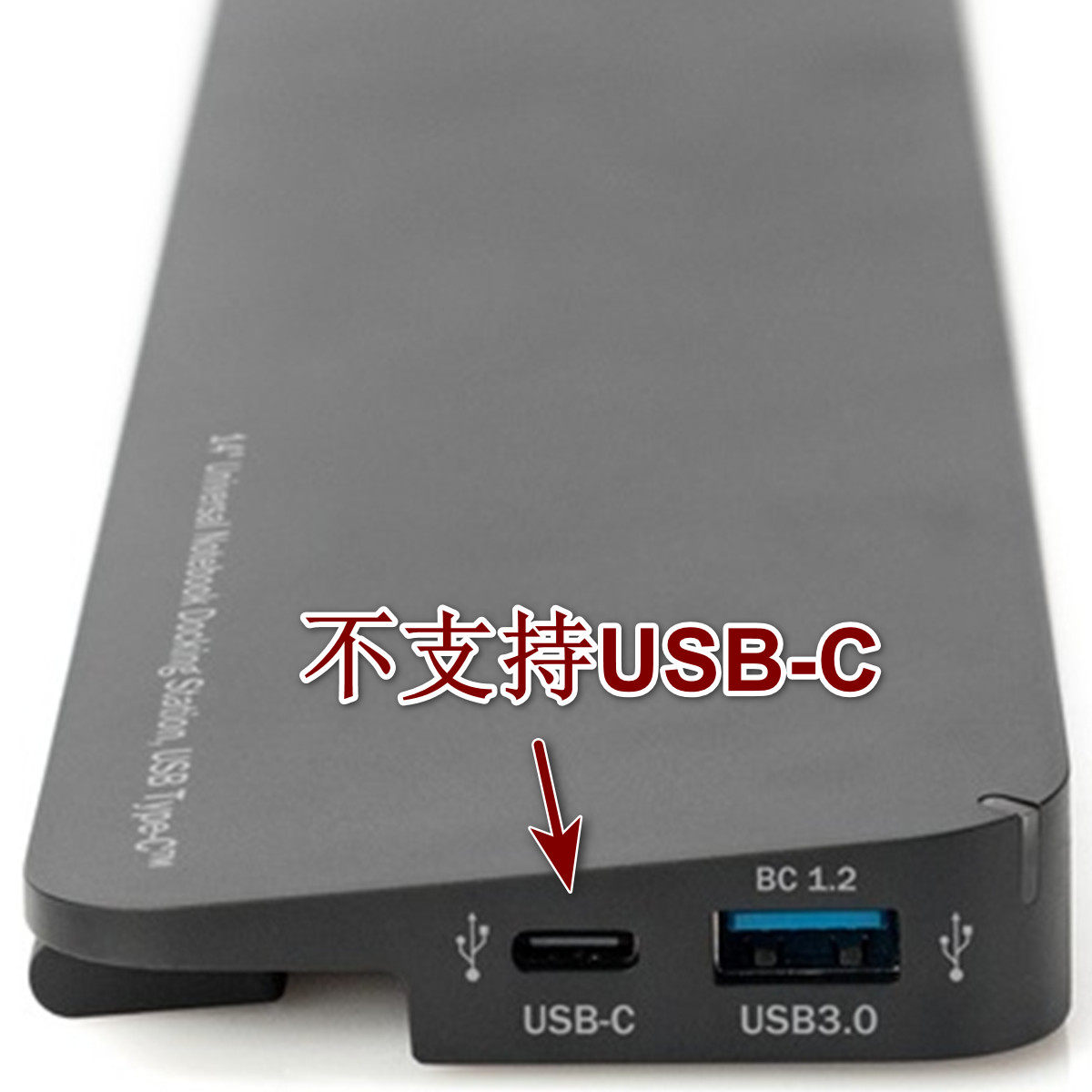

不支持USB2.0 不支持USB3.0 不支持USB3.1 不支持USB3.2接口

ADT UT3G支持的笔记本有那些？

支持FLEX(1U)、SFX及ATX电源。选择符合显卡功率要求的品牌优质电源

ADT UT3G支持的操作系统有那些？

支持 Windows10、Windows11、Linux及Mac Os

注:Mac OS系统中仅支持AMD系列显卡

ADT UT3G支持热插拔吗？

雷电数据线支持热插拔(不要在程序或游戏运行中插拔雷电数据线容易导致崩溃)

注:请不要在扩展坞启动状态下(3颗绿灯亮)插拔

ADT UT3G系统兼容问题

Windows10/11家庭版均有良好的兼容性，部分专业版或企业版系统若出现兼容问题建议解决建议重装系统或更新雷电驱动，请至你的笔记本官网下载最新版本安装。

请安装显卡最新版本驱动，请至你的显卡官网下载安装，

部份联想笔记本电脑必须刷新BIOS以及刷新雷电微码，才能正常使用，请依笔记本官网说明为准。

ADT UT3G 雷电线供电问题

仅单纯数据传送，无法给笔记本充电

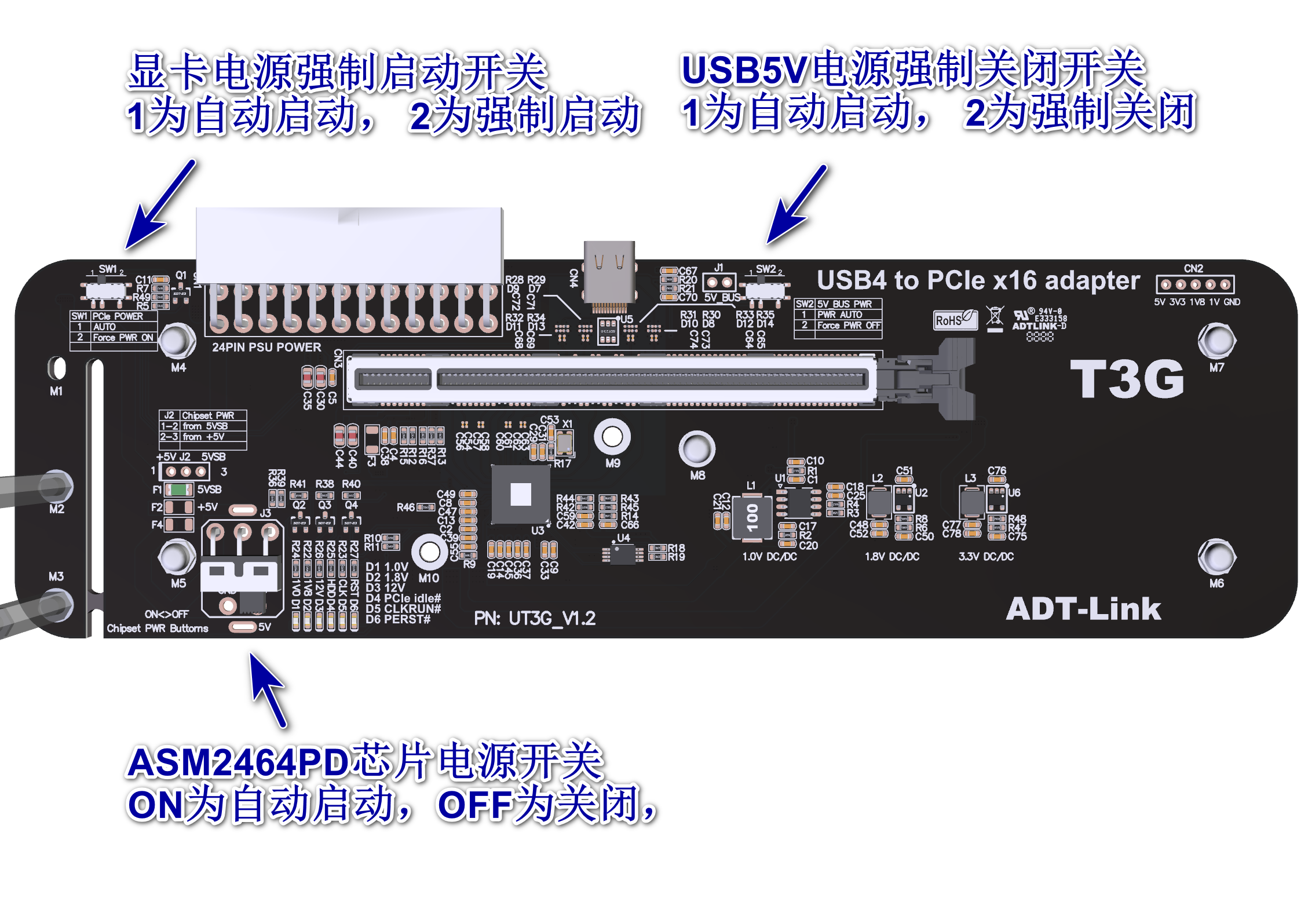

ADT UT3G上面有三个开关，用途为何？

SW1: 显卡电源强制启动开关，请切到1自动启动即可

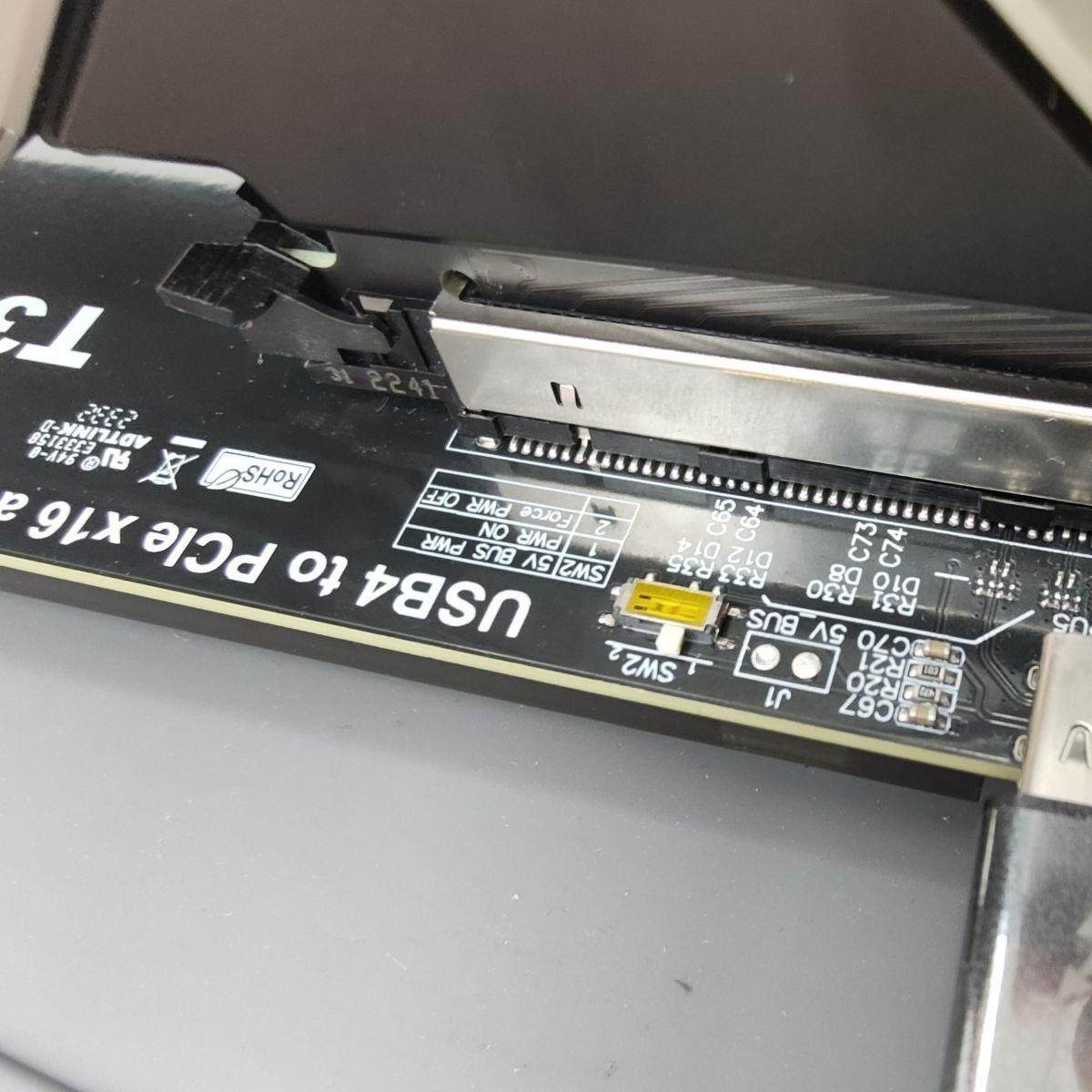

SW2: USB5V电源强制关闭开关，请切到1自动启动即可

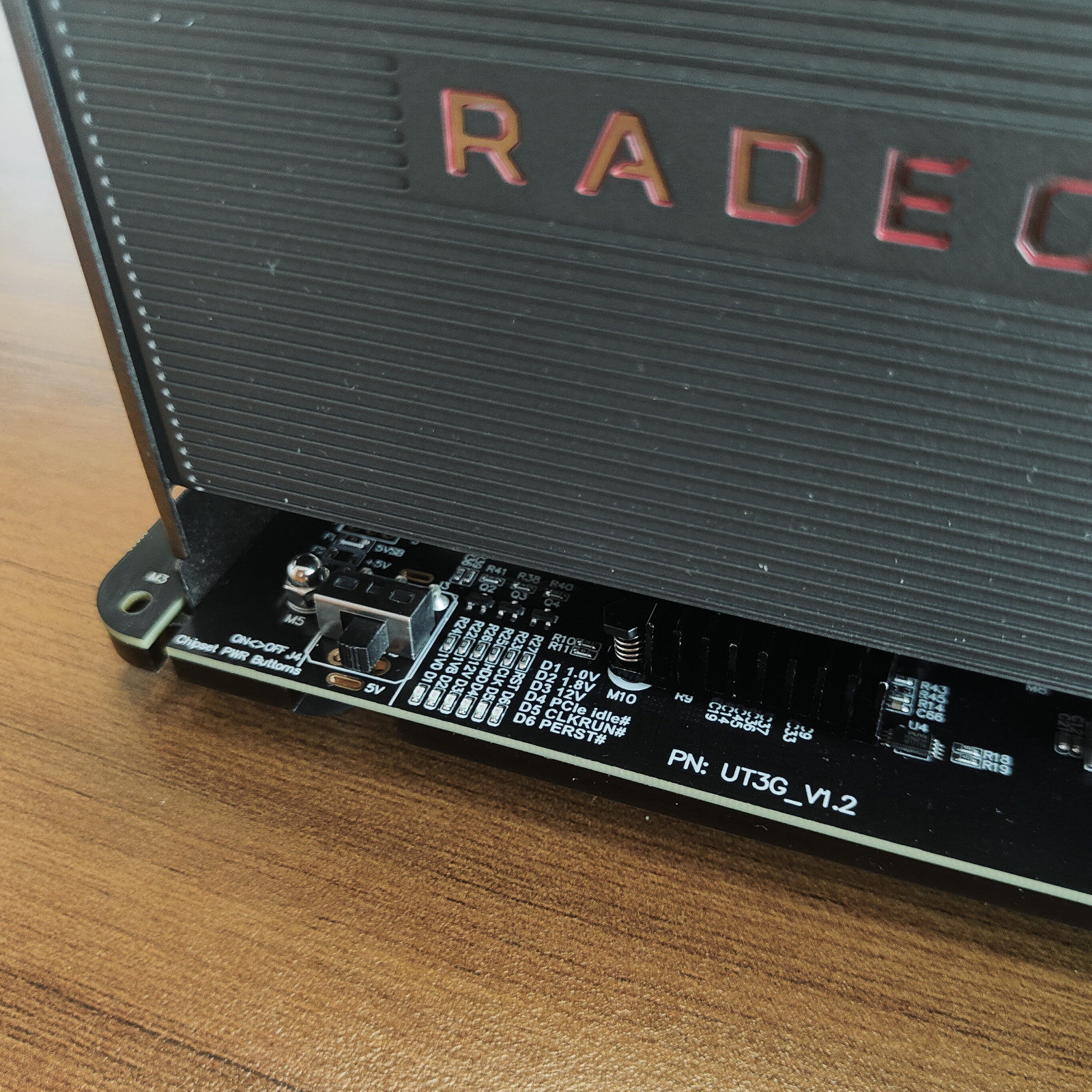

J3: ASM2464PD芯片电源开关，请切到ON自动启动即可

外接显卡内屏使用限制

内屏：使用笔记本自带屏幕，外屏：外接显示器；

外接显卡性能：内屏性能发挥约60%，外屏性能发挥约80%；

显卡选择：建议30系以后的NVIDIA显卡，或RX5700以后的AMD显卡兼容性较好；

笔记本选择：有自带独显的笔记本兼容性较好。

ADT-UT3G安装说明

SW1: 请切到1自动启动即可

SW2: 请切到1自动启动即可

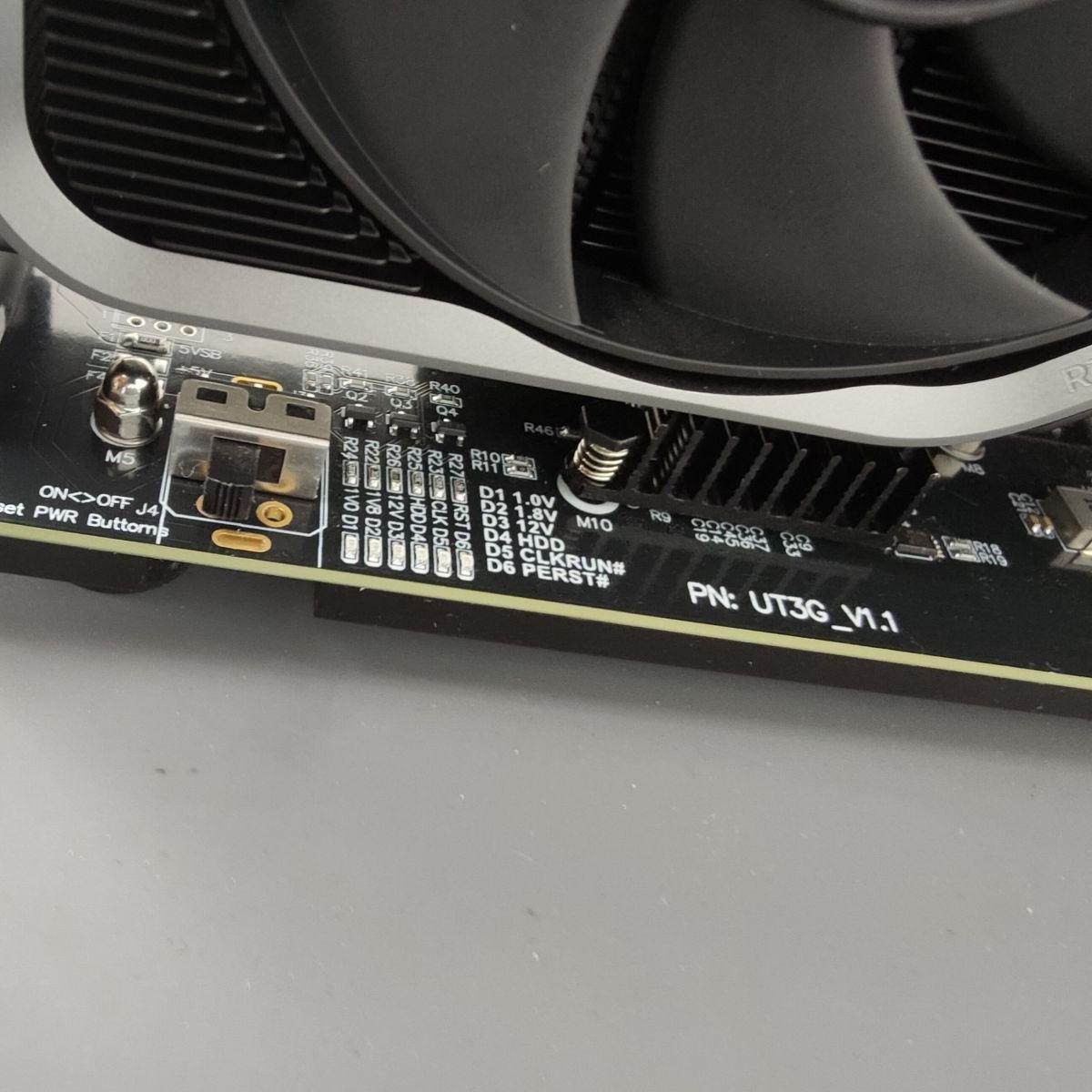

J3或J4: 请暂时切到OFF关闭

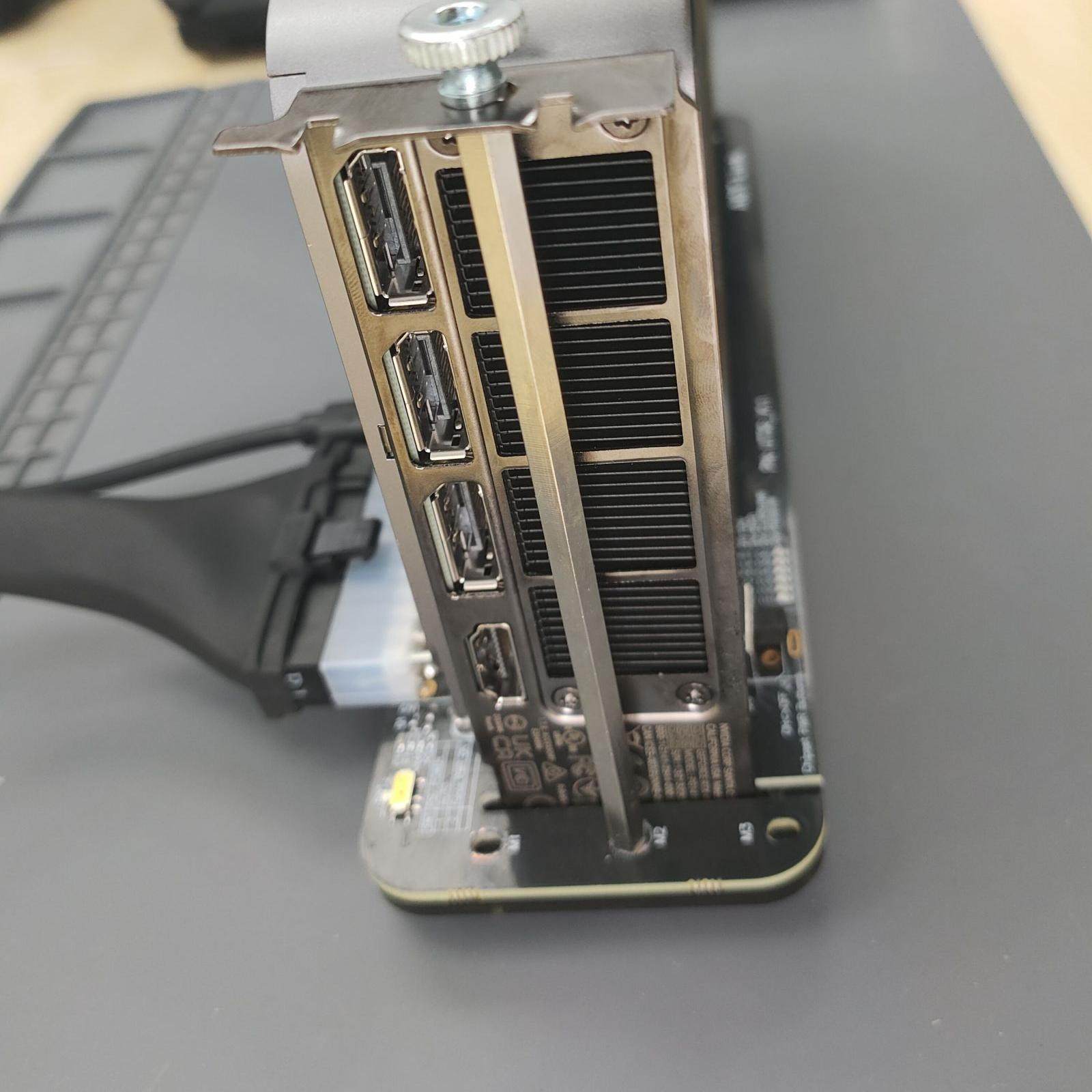

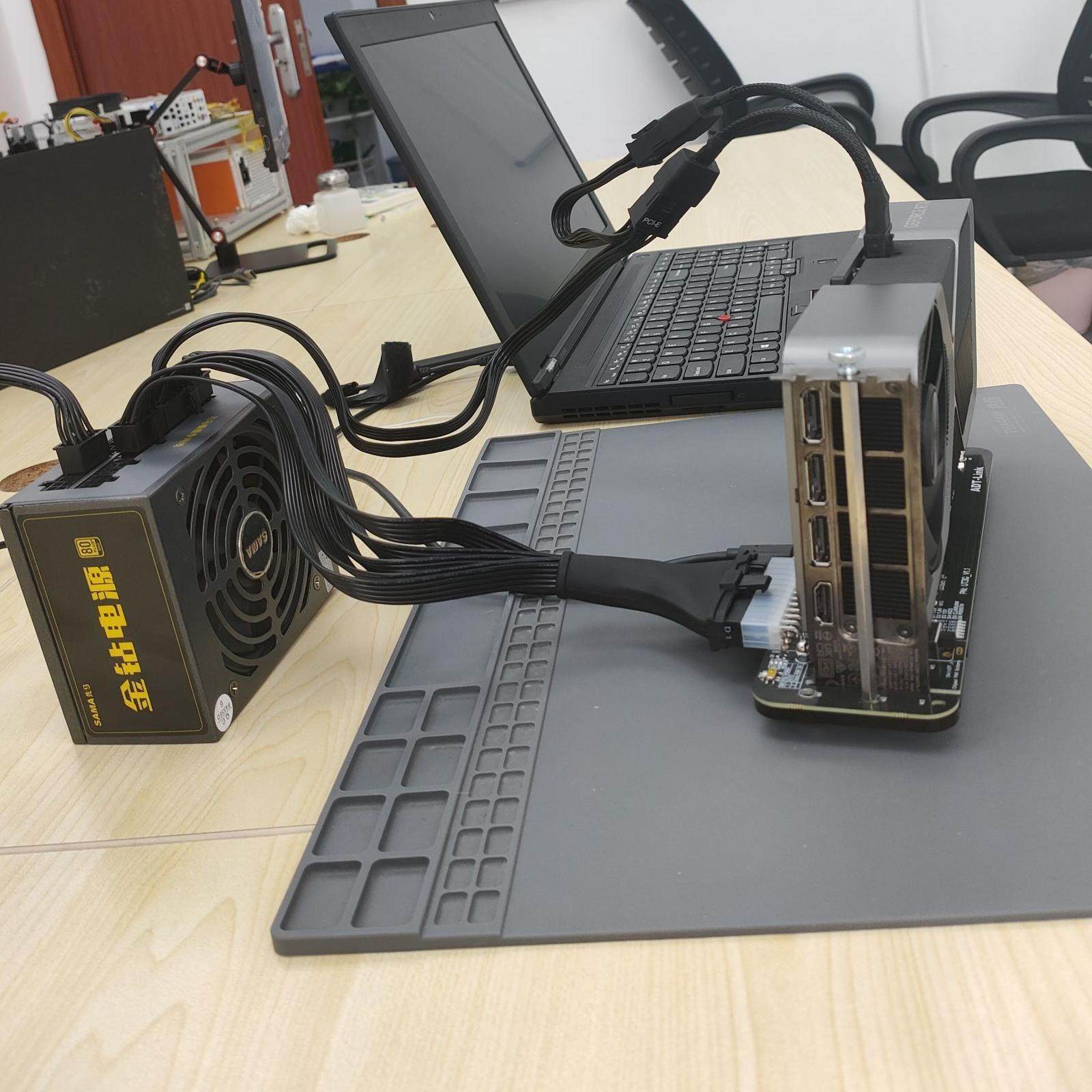

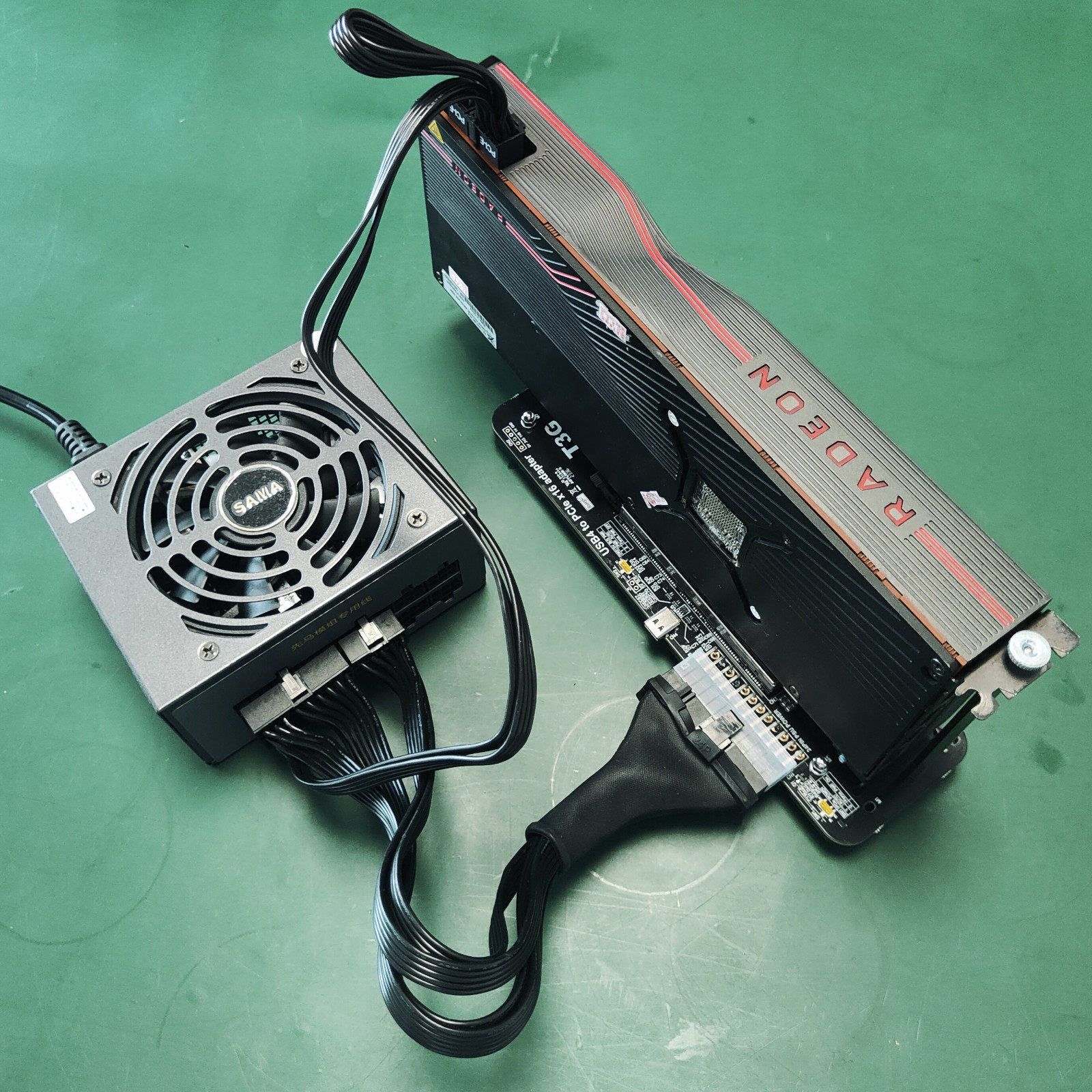

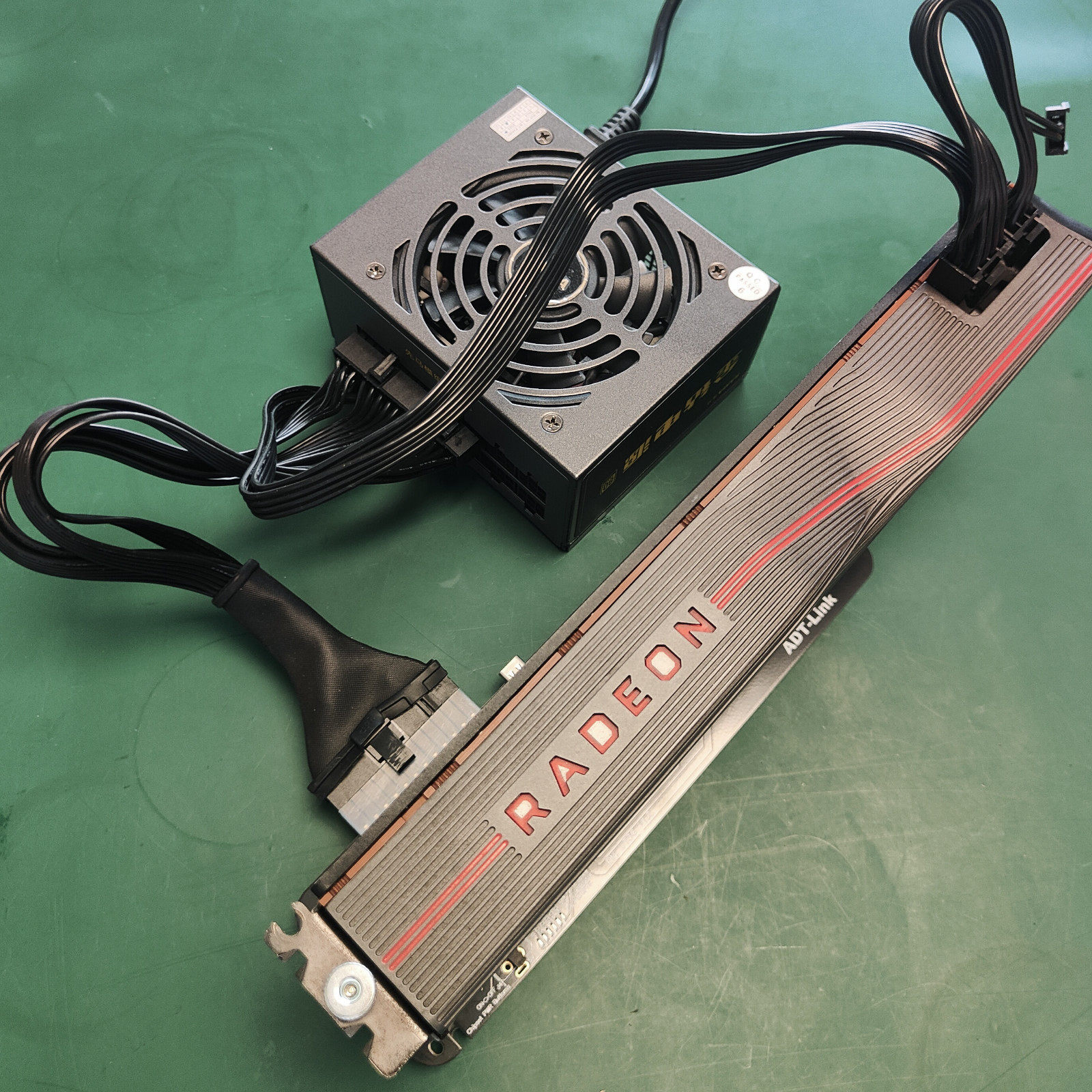

组装铜柱；组装显卡

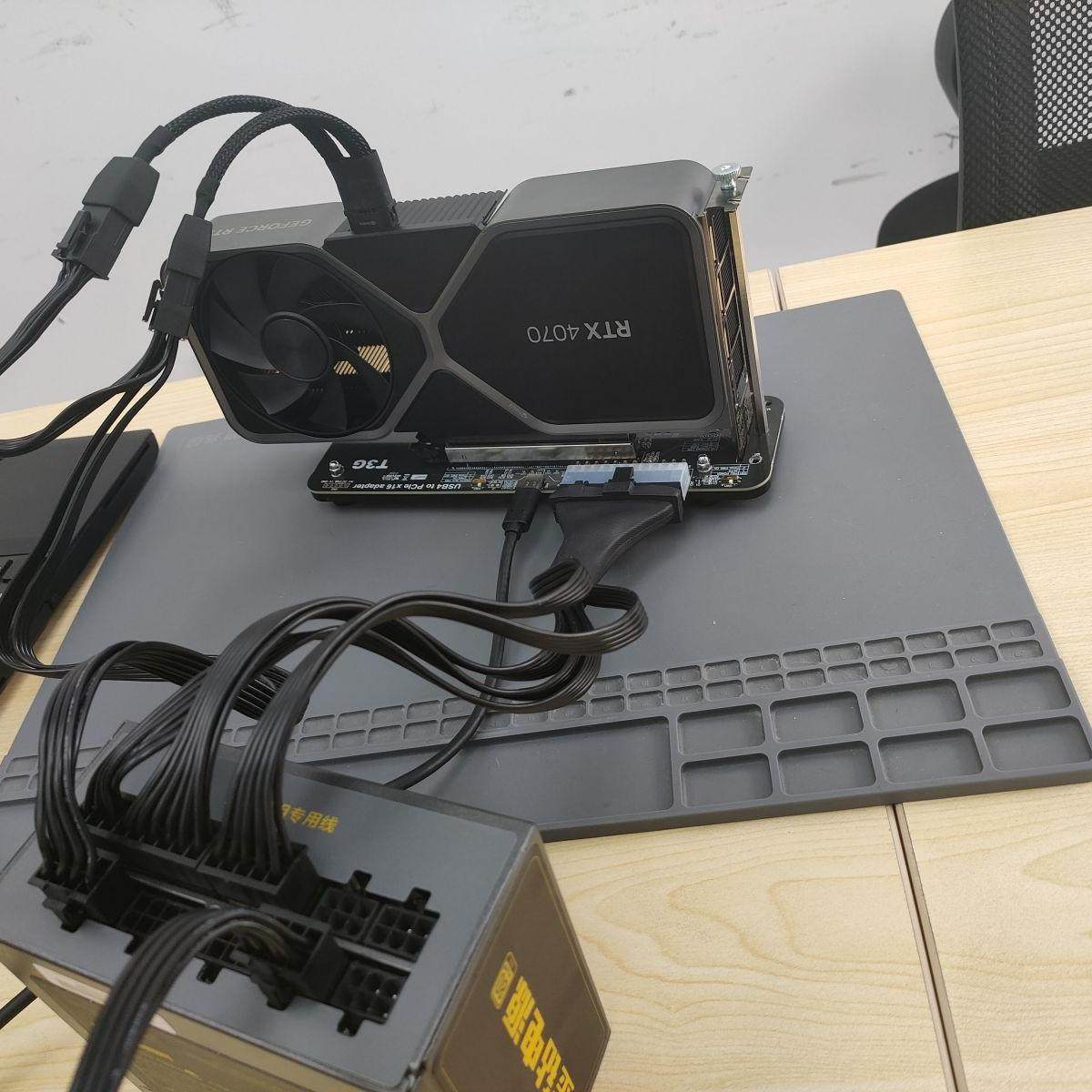

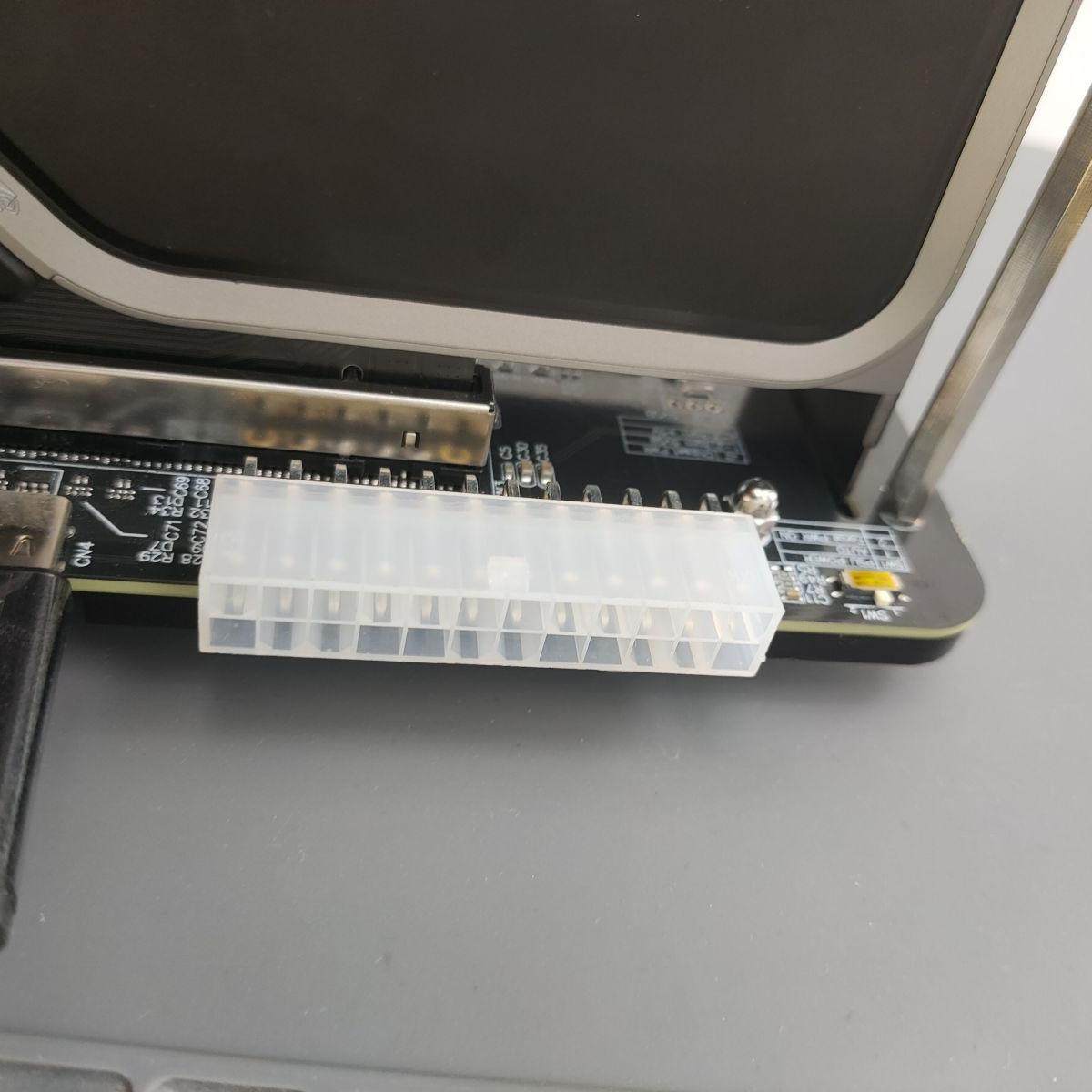

插入ATX 24PIN电源线；插入显卡电源线

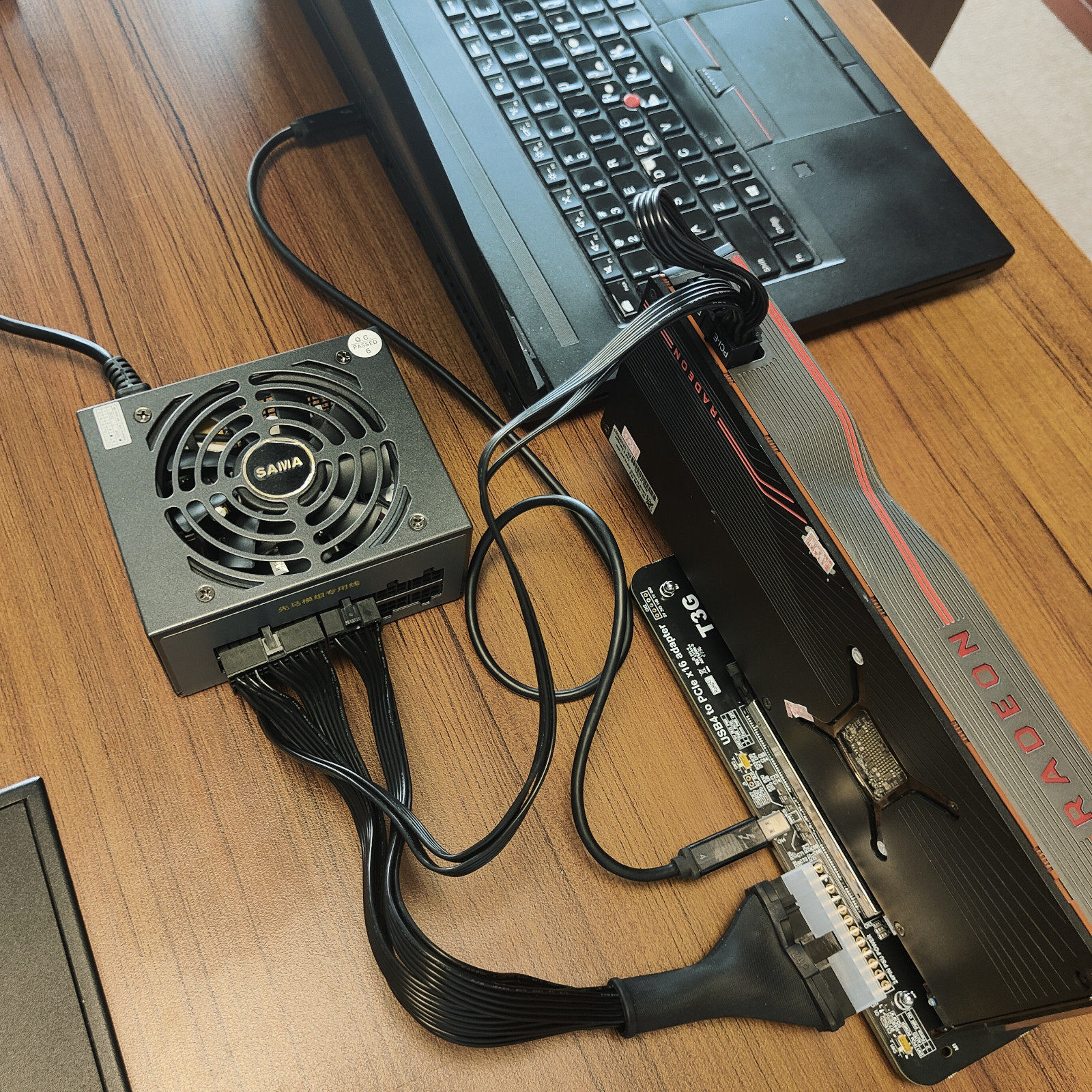

插入雷电线；J3或J4开关从OFF切到ON

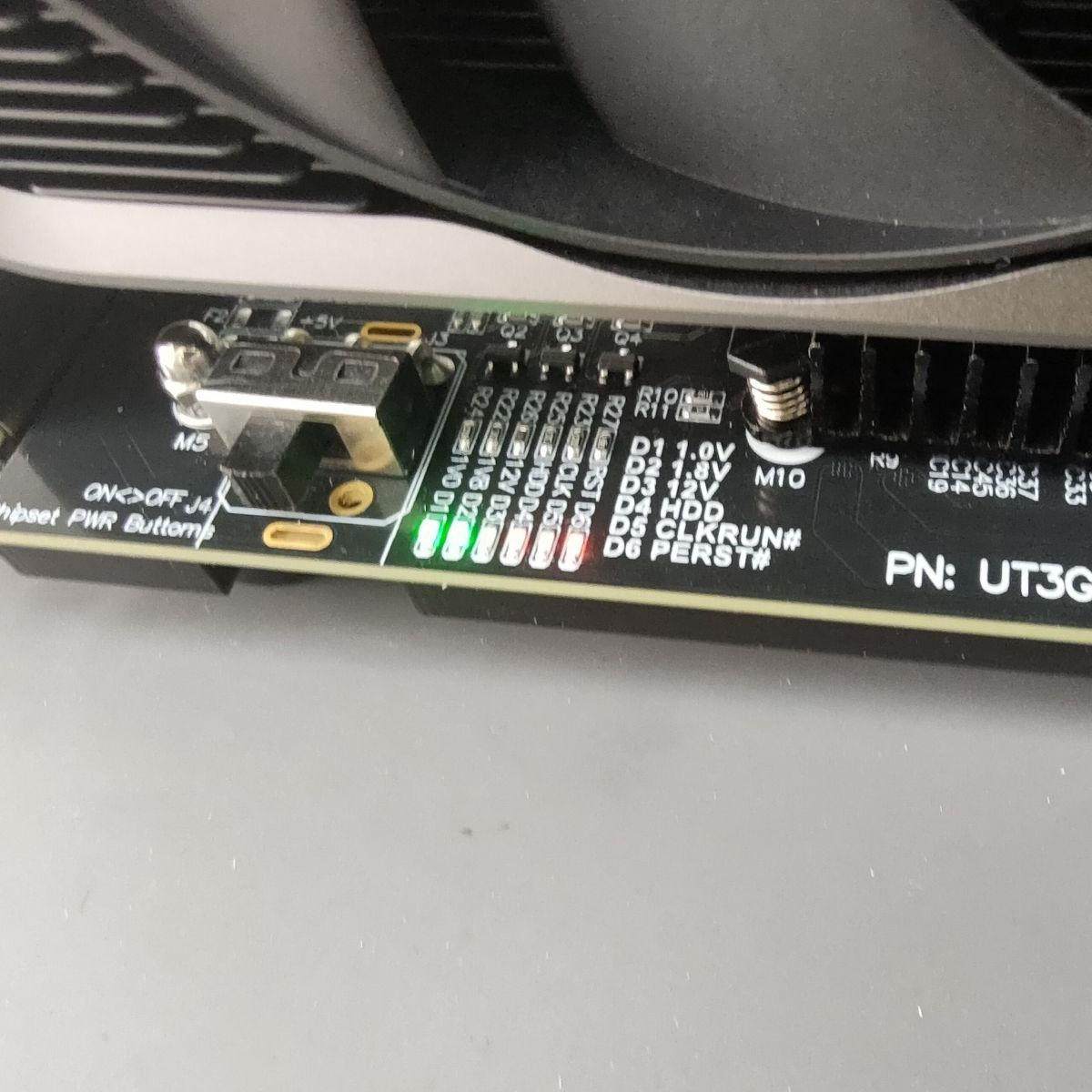

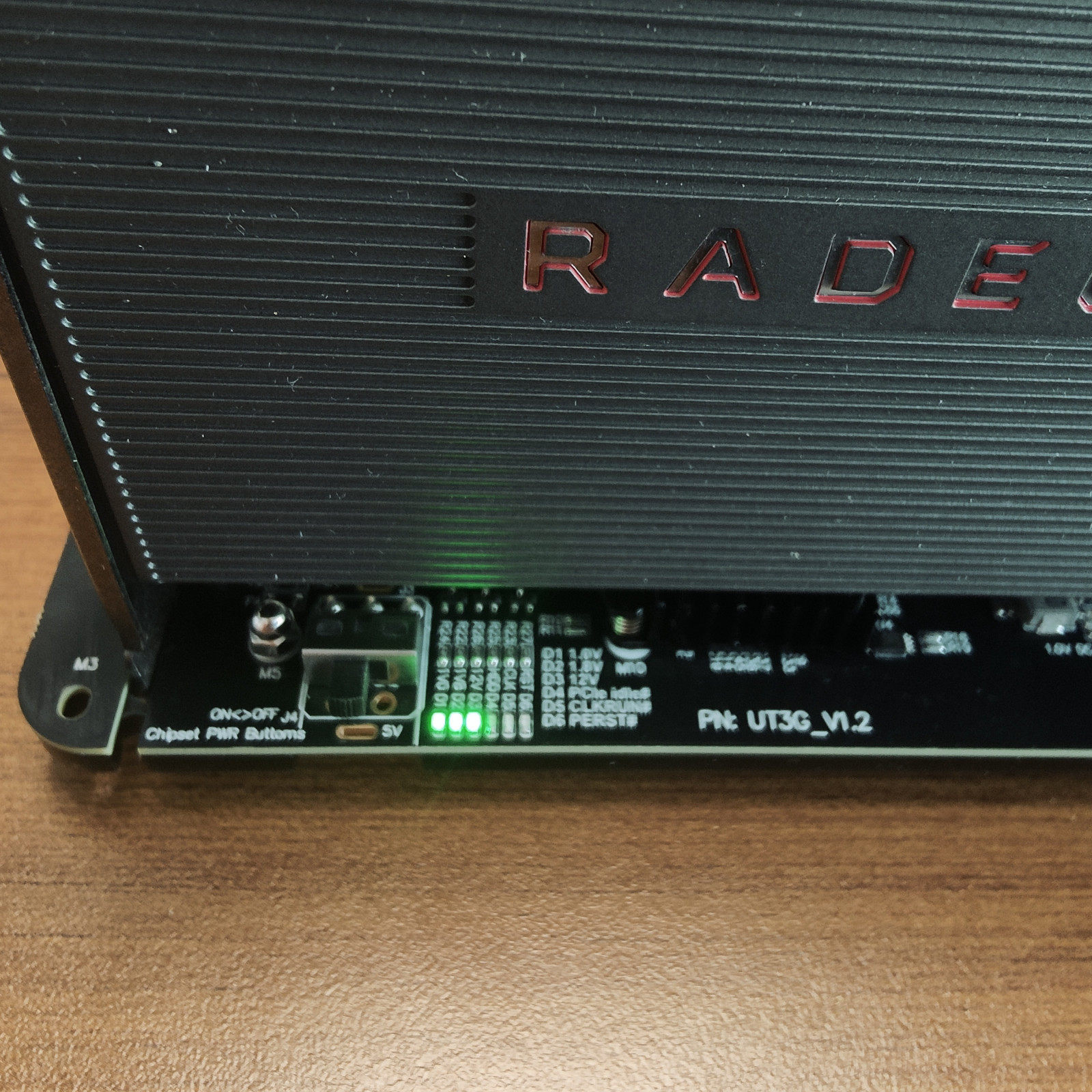

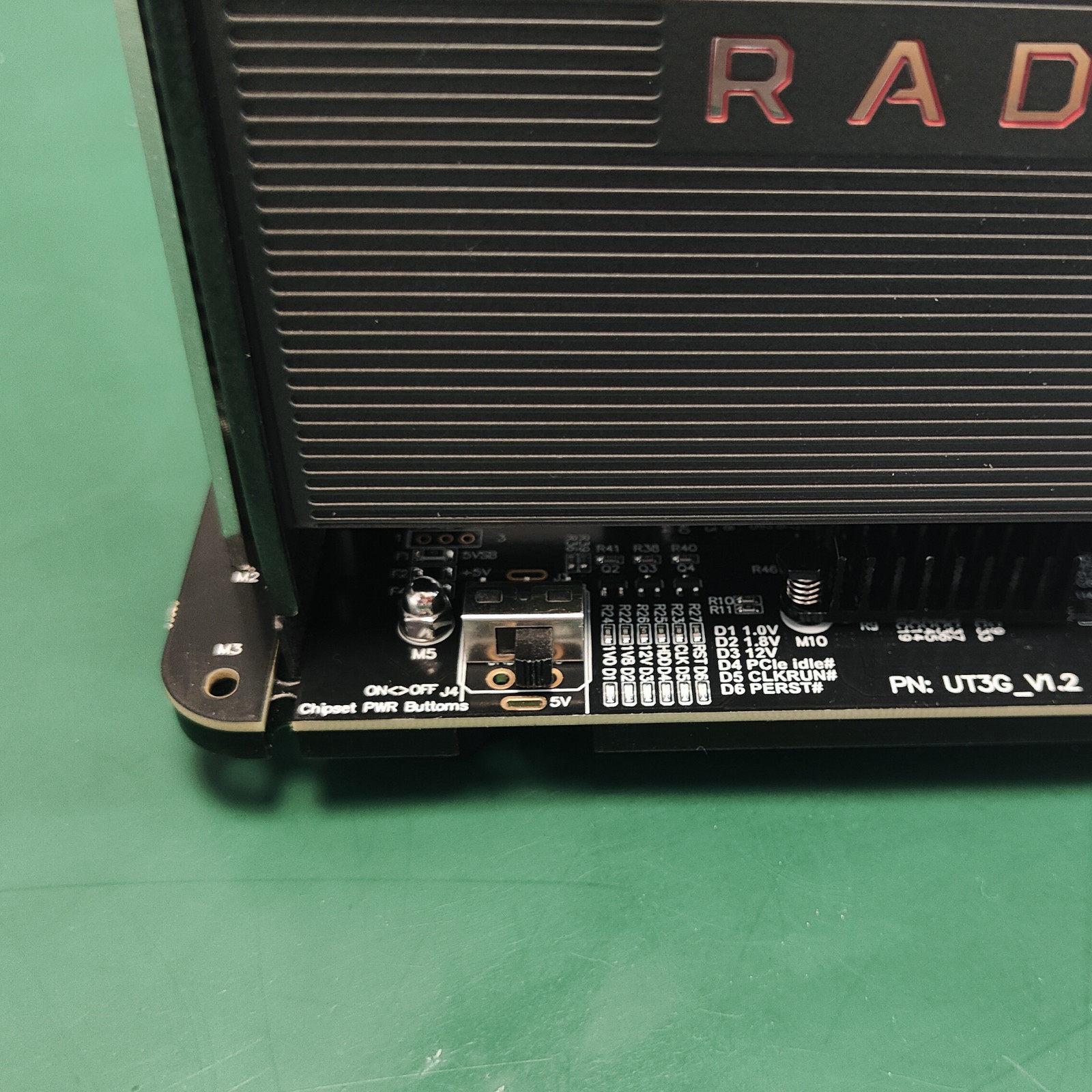

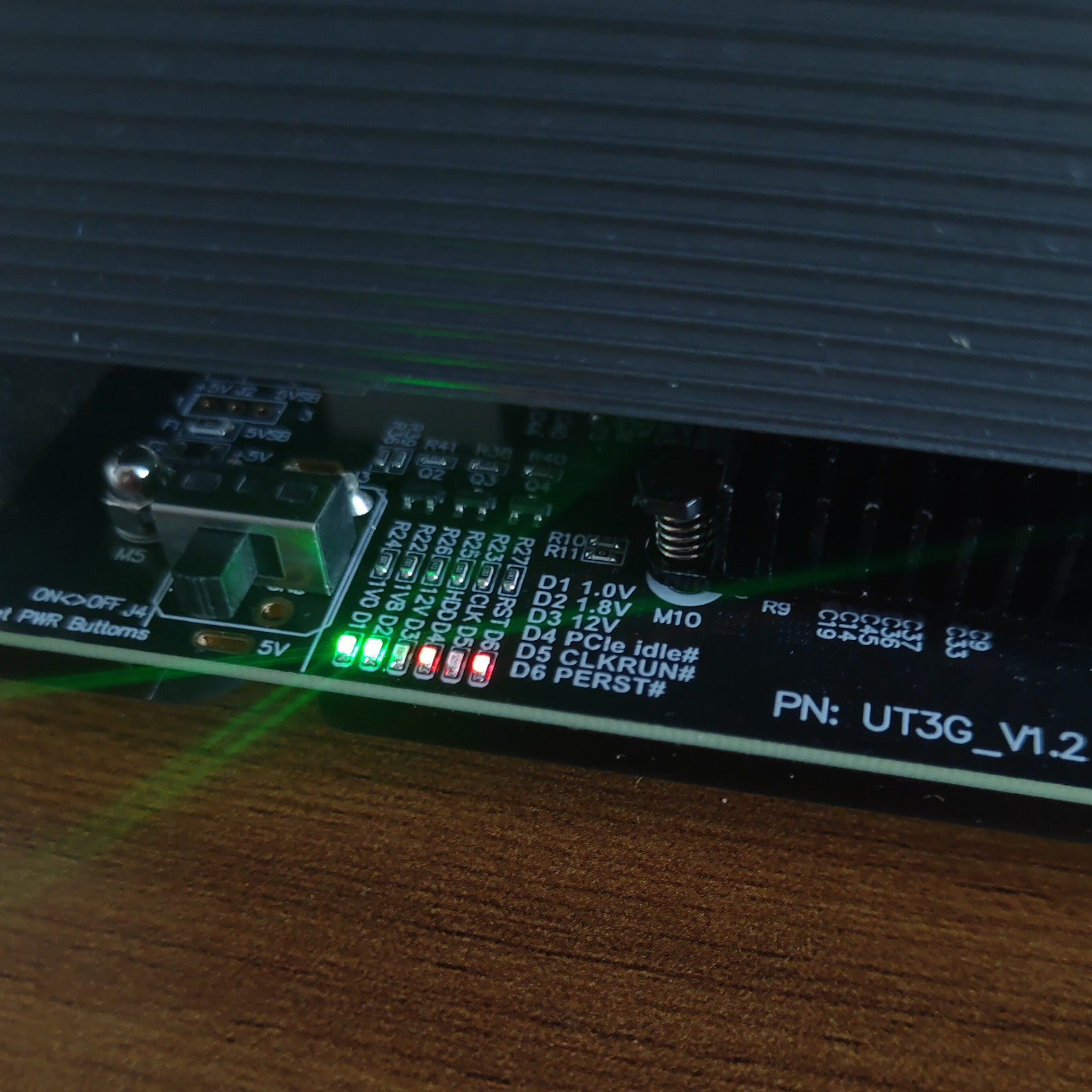

J3或J4开关从OFF切到ON后，先亮起二颗红灯，3秒后亮3颗绿灯

第一次安装外置显卡，系统会自动安装雷电软件和显卡驱动，请等待2~5分钟，驱动装好后依驱动的提示系统可能重启

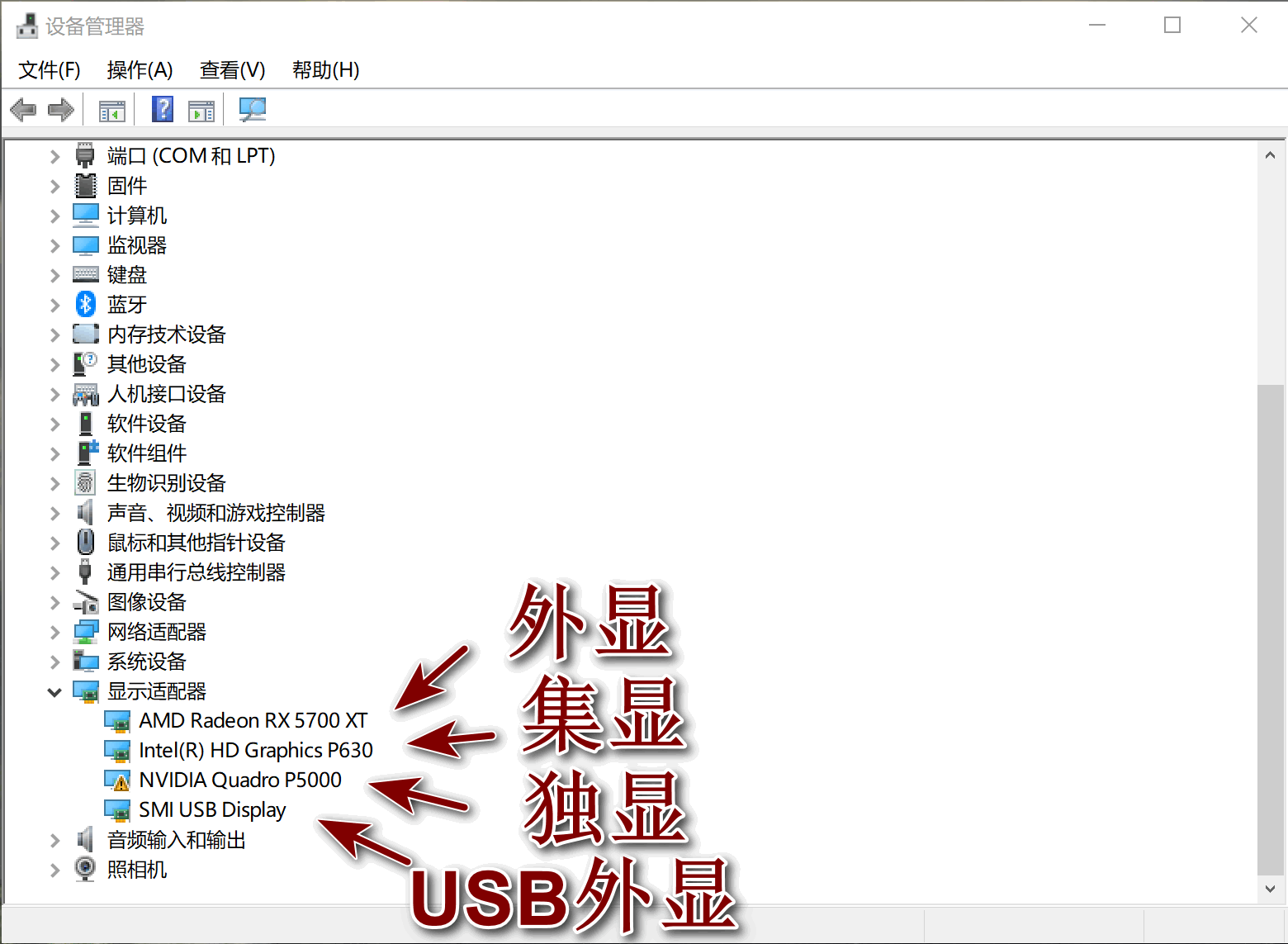

重启后系统会自动关闭独显

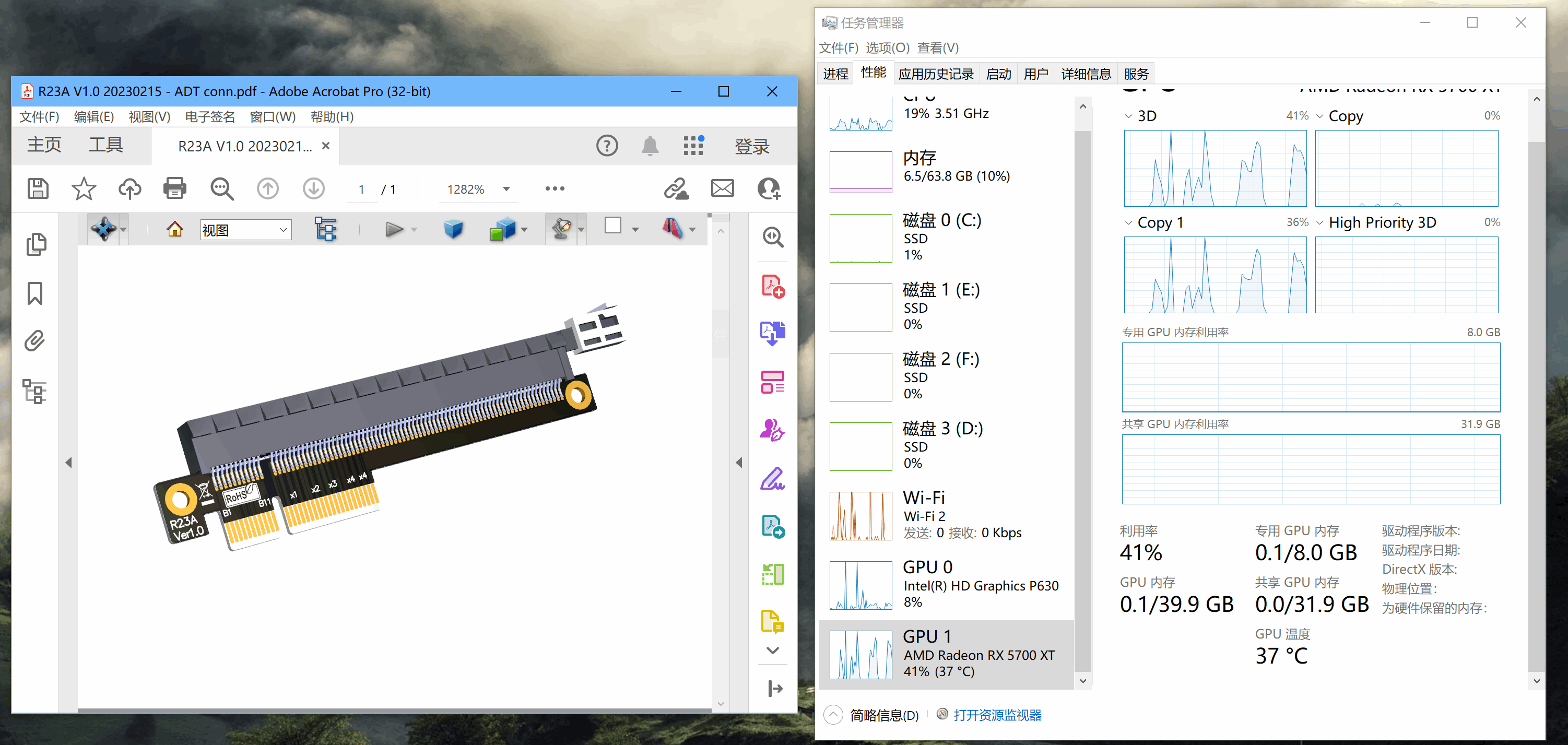

打开运行3D软件，任务管理器可以看到GPU1外置显卡的负载信息

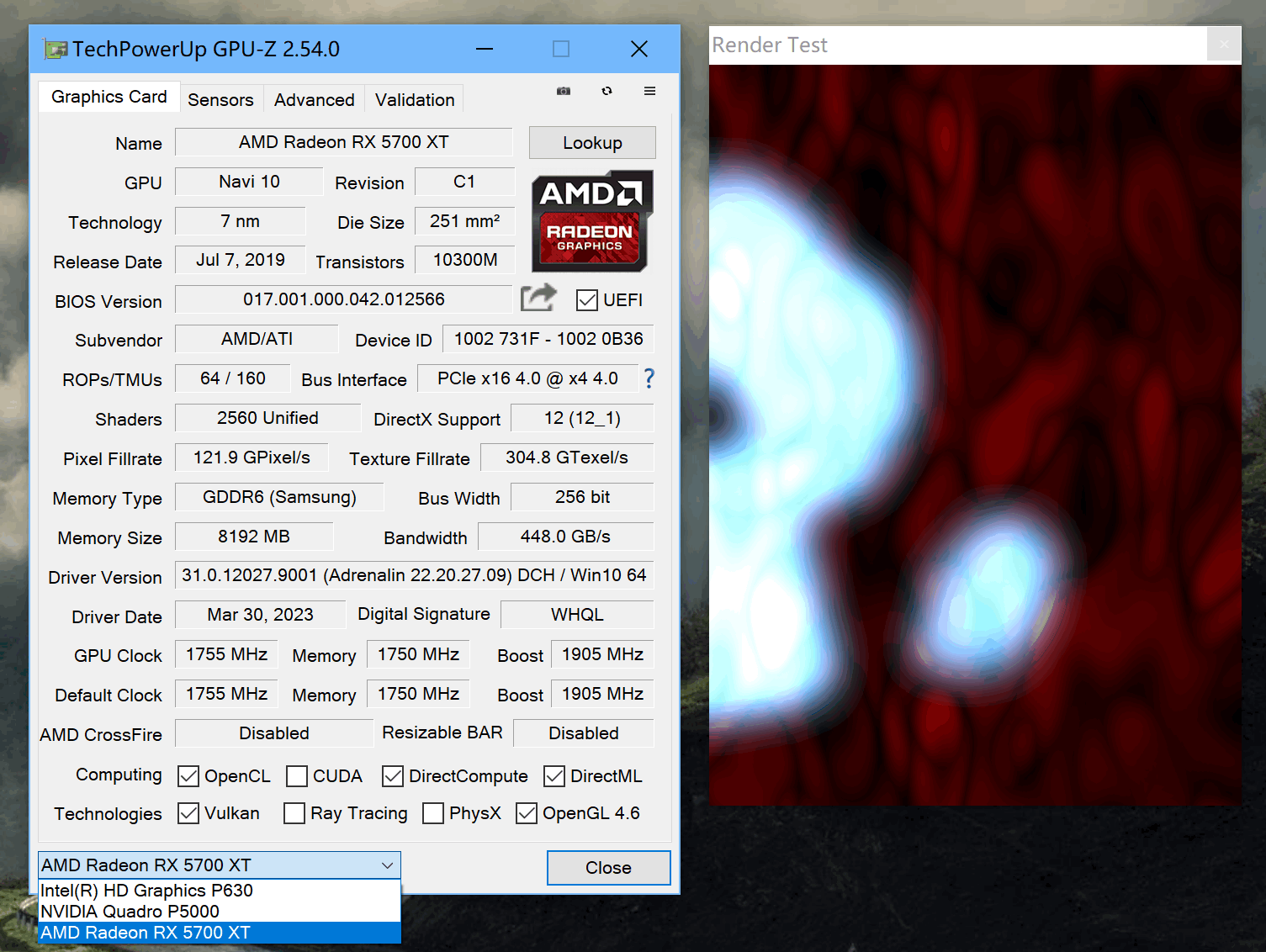

打开运行GPU-Z软件，点选“？”后，可以看到外置显卡信息和使用带宽为@x4 4.0

使用Lenovo P71笔记本加上AMD RT5700XT内屏的跑分测试结果如上图

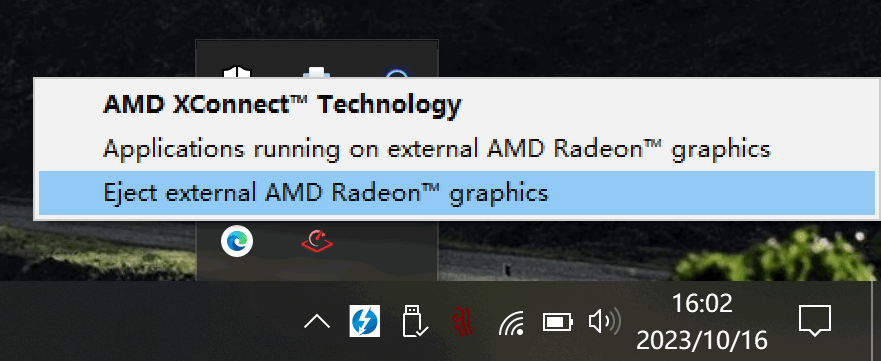

本商品支持热插拔，但如果需要退出显卡请依显卡软件的安全提示作业，插拔前须先关 3D软件和游戏

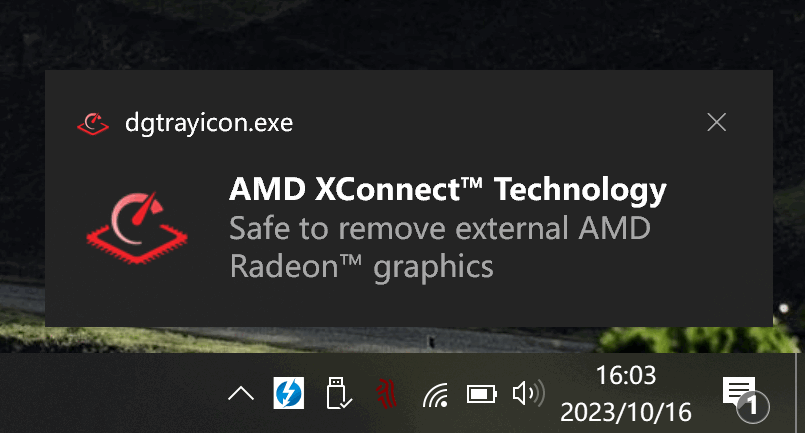

显示上图的字样即表示系统已安全移出，这时可以关闭电源

J3或J4切到OFF后灯全灭，此时就可以安全拔除设备
