产品型号:UFF3-FM-20P系列商品

产品名称:USB3.0 USB-E转内置19/20P延长线

线材长度:3cm-3m (支持长度定制)

适配范围:USB3.0 type-E母座 转 USB3.0内置19P/20P蓝色公头

速度带宽:USB3.0标准 (1米内支持5G/bps)

电流能力:3A (实测50cm以内支持3A,1米内支持1.5A)

产品应用:主板内置USB3.0 19/20针蓝色接口转内置3.1 type-E接口延长转接线

  Buy Now

ADT工厂直销,产品性能优良,口碑超好产品, 100%全检通电测试发货

公司品牌:ADT(尔达特)电子

产品型号:UFF3-FM-20P系列商品

产品名称:USB3.0 USB-E转内置19/20P延长线

线材长度:3cm-3m (支持长度定制)

适配范围:USB3.0 type-E母座 转 USB3.0内置19P/20P蓝色公头

速度带宽:USB3.0标准 (1米内支持5G/bps)

电流能力:3A (实测50cm以内支持3A,1米内支持1.5A)

产品应用:主板内置USB3.0 19/20针蓝色接口转内置3.1 type-E接口延长转接线。

购买限制:这个产品设计给内置型USB设备连接使用,普通外接用途不适合,限产品工程师指定购买,个人买家请勿下单购买。这款产品结构脆弱易坏,不适合民用,普通用途不好用,不支持退换货,请考虑清楚再下单购买。

采购提示:务必先买1~2个样品测试验证无误后再批量采购。 本店可开立普票,如需开票请于提交订单时联系客服。

线材长度说明:

本店的线材长度是指可视线材的部份,不包含PCB以及连接器,如果包含PCB和连接器要再加5cm左右。如此总长约为10cm,参考下图线长5cm的尺寸标注。

产品型号说明:

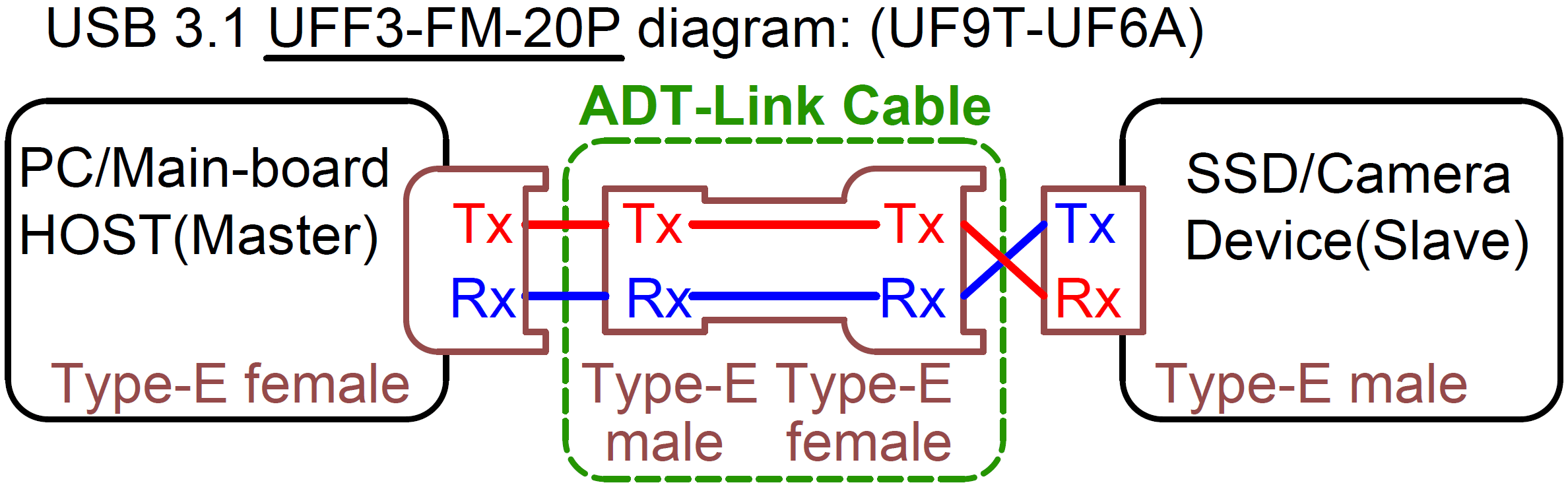

产品名称产品型号速度带宽
type-E转主板内置19/20pin母座延长转接线 UF9T-UF1A USB3.0_5G/s
type-E转主板内置20pin type-e母座延长转接线  UF9T-UF6A USB3.1_10G/s

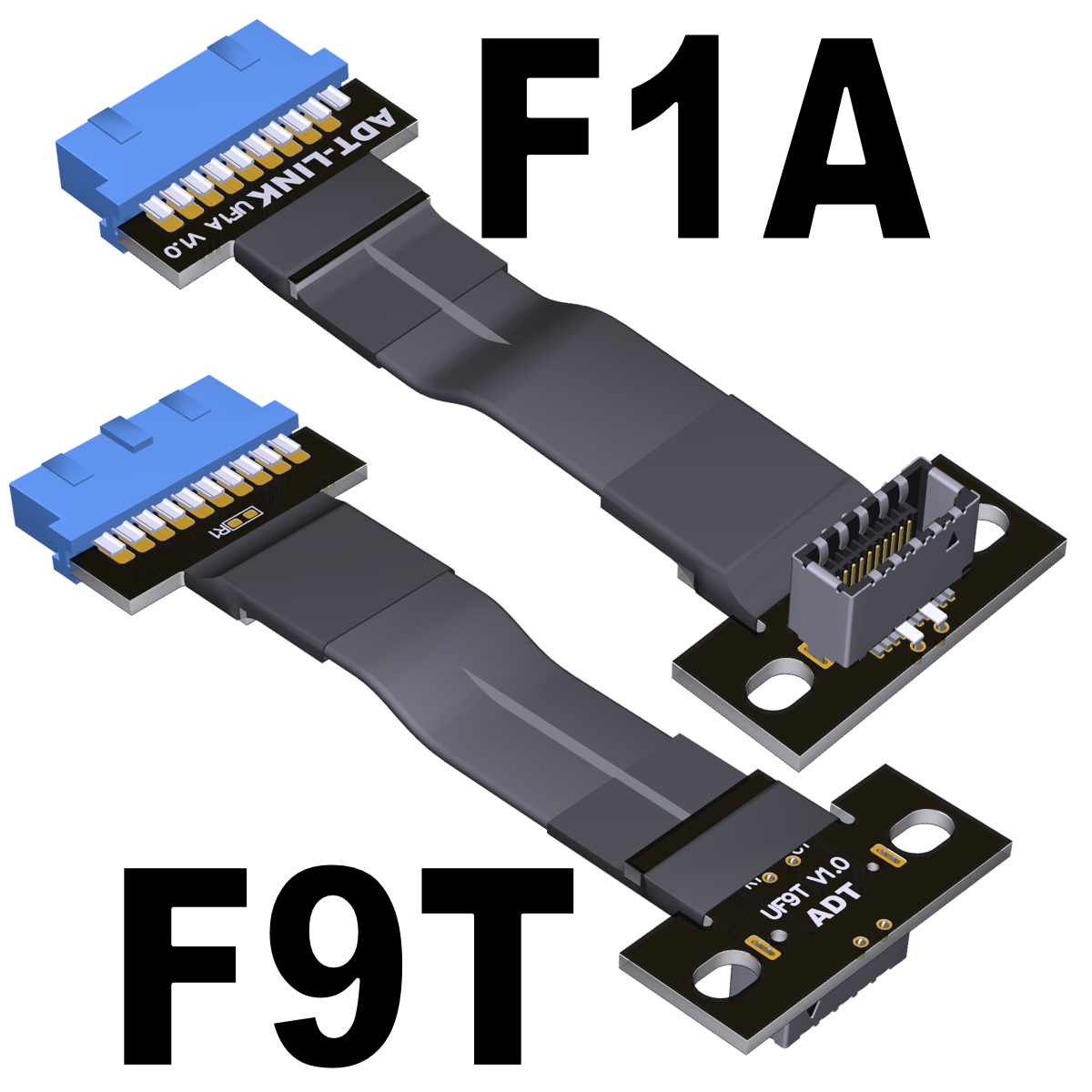

常见的USB延长转接线本店都有,型号如下图:

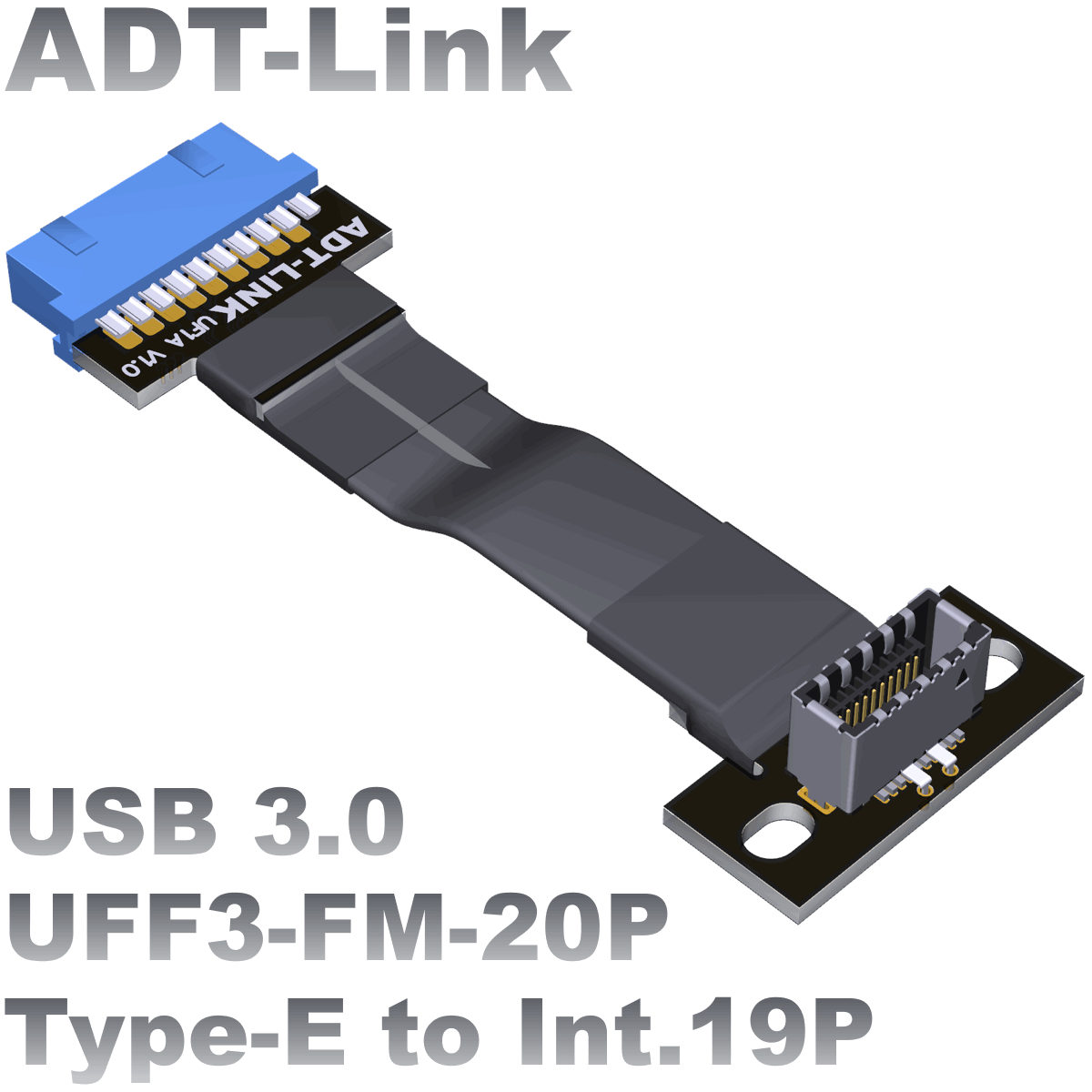

产品图片:

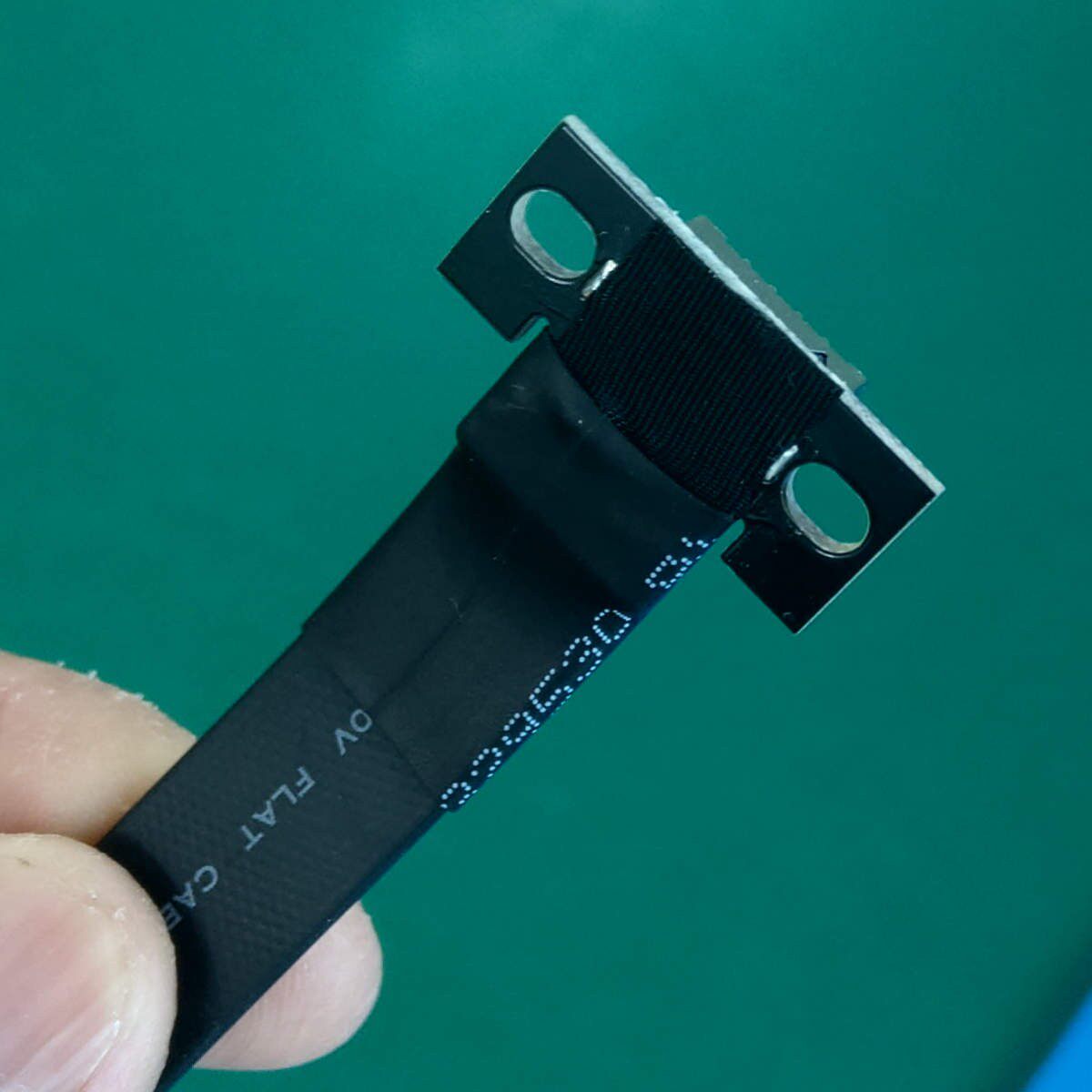

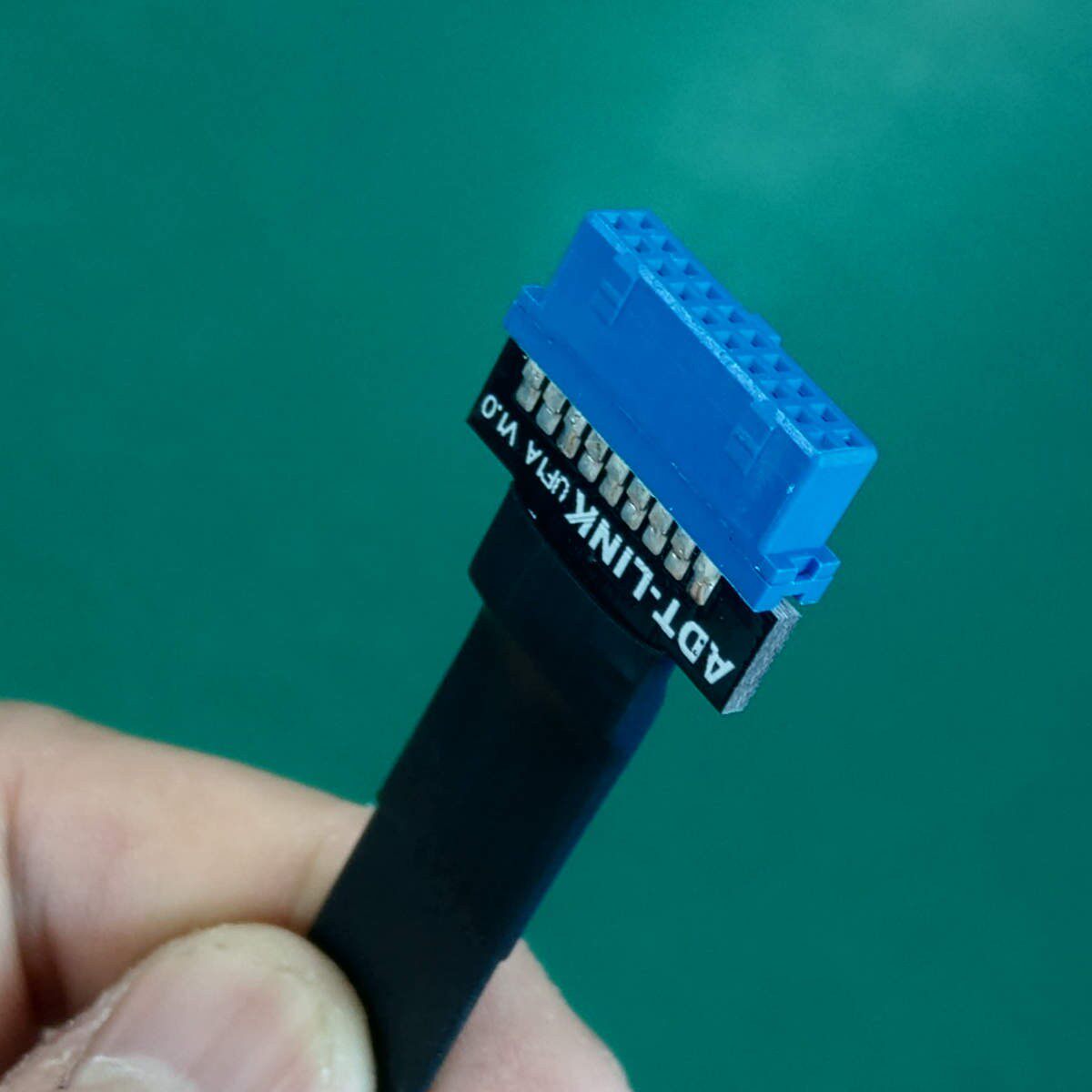

产品实拍:

技术问题总汇

线材的厚度多少?软吗?

本商品的线材厚度仅1.4mm,所以本商品的线材比较软一些。



线材的质量如何?有屏蔽吗?

无金属屏劳,此线材采用EMI屏蔽导电聚合物,新型的材料用于EMI屏蔽,扁平电缆设计。 这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖,以防止电磁频率的入射或出射发射,最小化干扰和性能降级,并且减小展器的重量。





UF9T的孔距尺寸是多少?

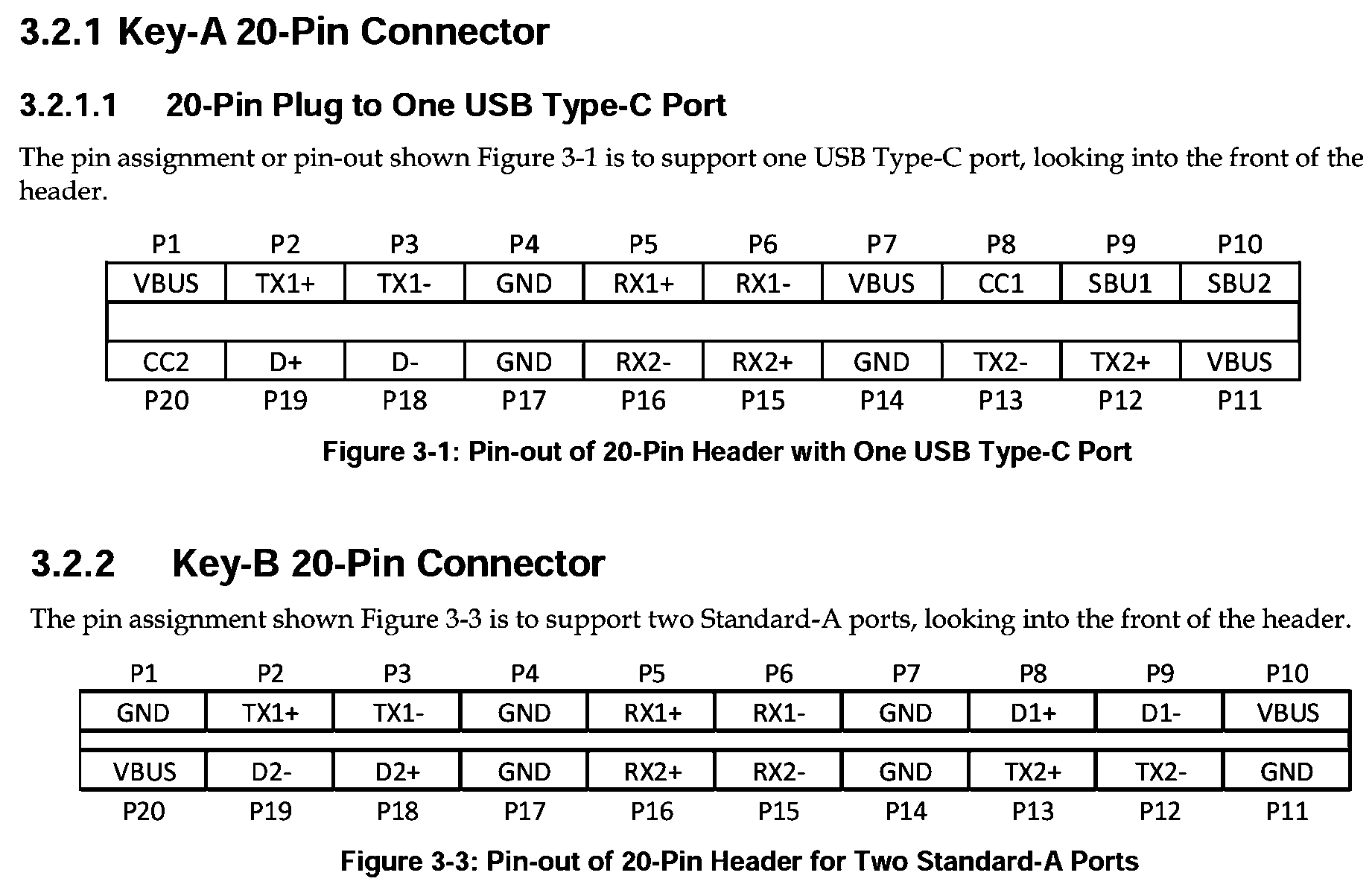

USB type-C Front Panel (另称为Type-E接口)Key-A 和Key-B的区别?

USB 3.1 Type-C前面板的Key-A和Key-B的区别在于,Key-A支持1个USB Type-C端口,而Key-B支持2个标准A端口

详见USB规格书:https://www.usb.org/sites/default/files/USB3p1_Front_Panel_CabCon_Implment_Doc_Rev1p1.pdf

USB Type-C Front Panel Key-A 和 Key-B 的针脚排列不同。这两种针脚排列的设计是为了防止错误插入,所以它们的接口外形也不同。

黑色Key-A用途为转成1个type-C母座接口

白色Key-B用途为转成2个type-A母座接口

技术资料下载:

3D尺寸图: http://www.adtlink.cn/download/UFF3-FM-20P.ZIP

原理图: http://www.adtlink.cn/download/schematic_usb.pdf

规格书:联系客服

友情提示:3D尺寸PDF档请使用Adobe Acrobat Reader DC原厂软件

https://get.adobe.com/cn/reader/otherversions/
