R43SG

ADT工厂直销,产品性能优良,口碑超好产品,100%全检通电测试发货

本商品除了笔记本，也支持Intel NUC主板， STX主板， ITX主板，显卡外接, 有M.2 NVMe接口才可以使用。

公司品牌：ADT R3G

产品型号：R3G系列商品

产品名称：显卡外置转接板延长线

线材长度：25cm，50cm

显卡兼容：支持2015年以后出厂的新型显卡 (2015年以前出厂的老旧显卡不支持)

主板兼容：Notebook, ITX/STX主板，NUC，仅支持M.2 NVMe接口 不支持M.2 SATA接口, 不支持M.2 WiFi接口, 不支持M.2 WWAN接口，不支持USB接口

电源说明：支持电源DELL DA-2系列（D220P-01/ADP- 220AB）12V/18A/220W电源，或是标准型ATX 500W以上电源， 电源需请买家自行准备

带宽速度：PCIe3.0x4 (32G/s)

型号说明：R43SG （M.2 NVMe接口）

产品优势:

一．线材优势，使用德国专利进口线材，使用台湾进口Lotes连接器，高频支持PCIe 3.0 x4 ; 32G/bps稳定转输

二．差分信号无过孔设计，不存在寄生电容及寄生电感的信号衰减干扰问题， 更不会有CAF微短路现象，产品经久耐用

三．产品选用优质材料，PCB做工精密，铜材厚度加厚到1oz， 金手指镀金含量足，镀金足导电性能好，可降低氧化生锈阻抗升高而造成的死机蓝屏问题。

四. 显卡连接器带卡扣，PCIe挡板使用六角铜柱及手拧螺丝紧固，结构紧实显卡不会摇晃。

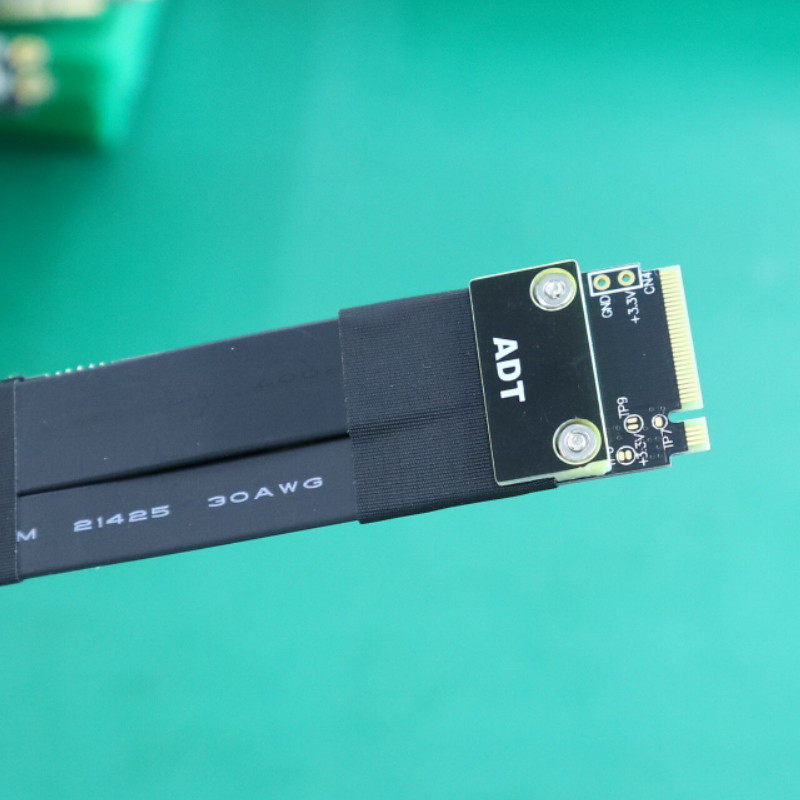

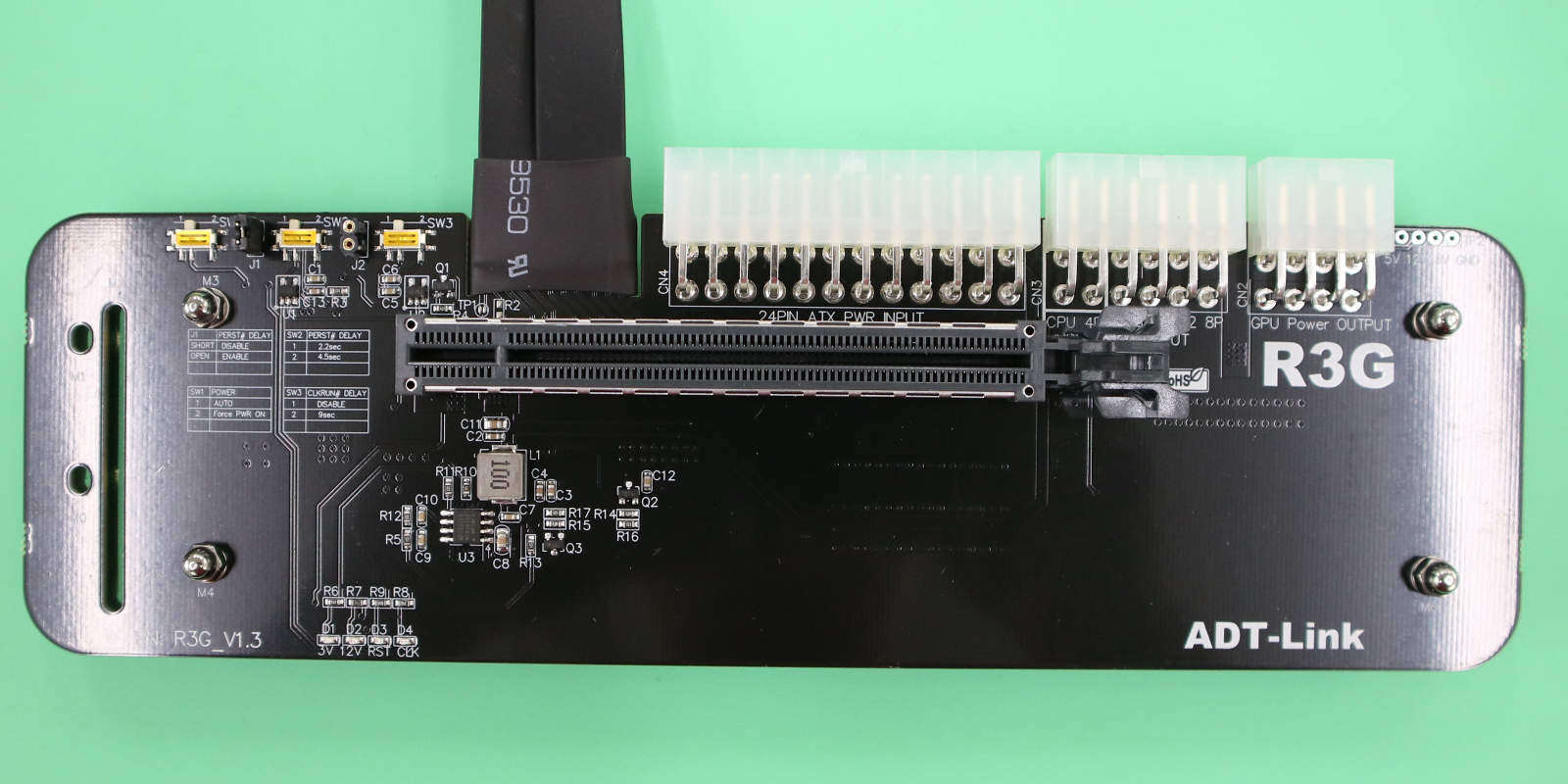

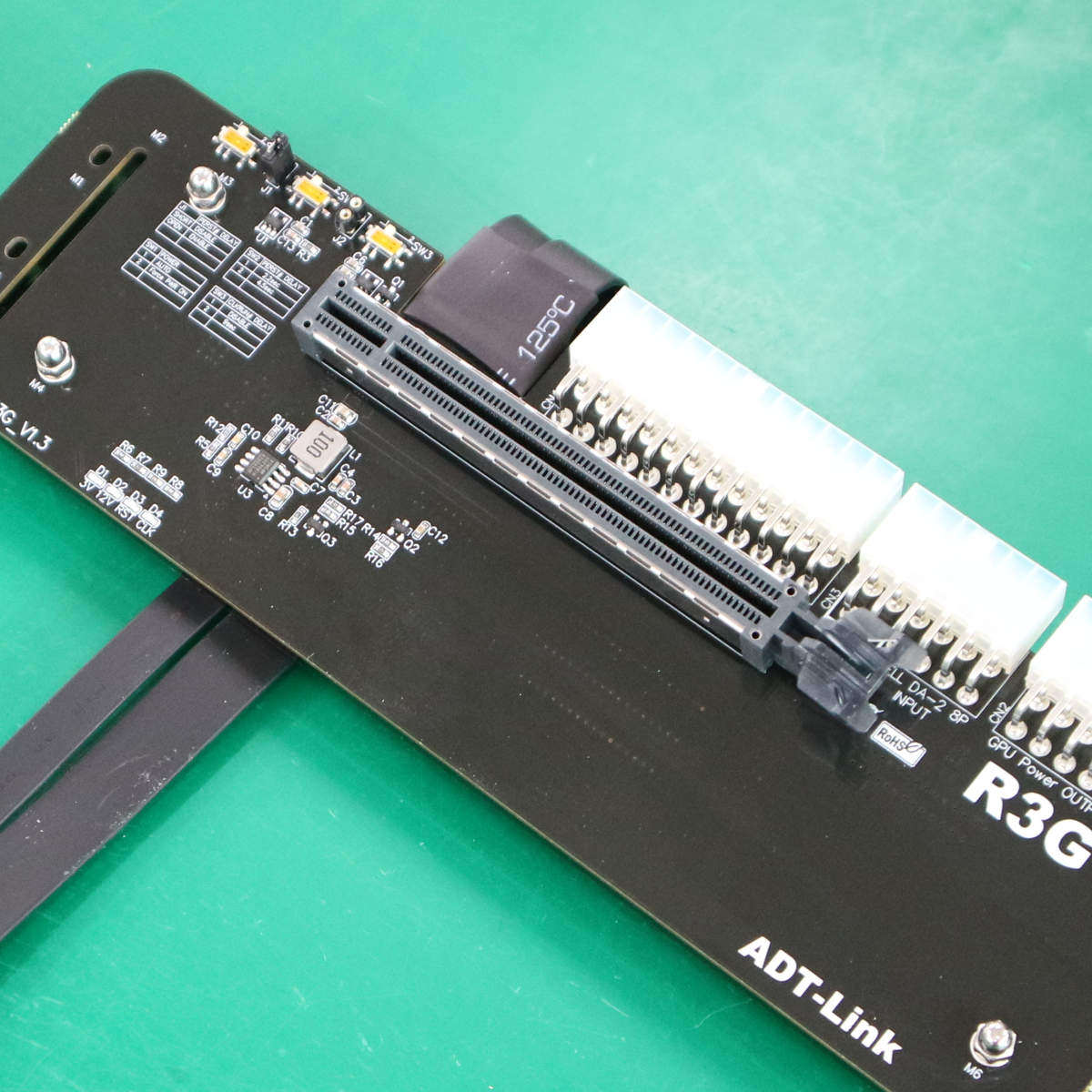

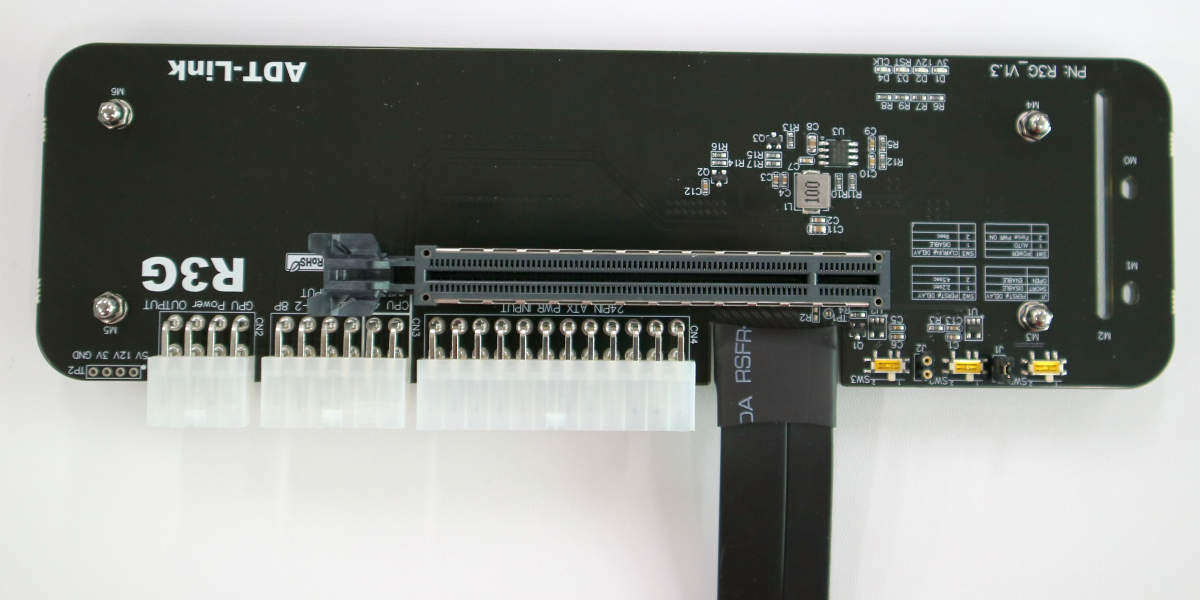

产品图片：

产品配件，固定显卡用的六角铜柱及相关螺丝， 以及单6P转双8P的显卡电源转接线

六角铜柱安装如下图：

技术问题总汇：

型号R43SG和R43SG-TU 有什么区别?

区别在线材出线的方向, 如下图:

线材的质量如何？有屏蔽吗？

有屏蔽，采用先进的EMI屏蔽导电聚合物，新型的材料用于EMI屏蔽，扁平电缆设计。 这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖，以防止电磁频率的入射或出射发射，小化干扰和性能降级，并且减小扩展器的重量。

线材软吗？可弯折吗？

线材是ADT第三代PCIe专用线，厚度达1.4mm。比第二代线材软很多。如同SATA线，可弯可折，不影响使用。

ADT R3G外接电源有那些可以选择?

共二种，分别为DELL电源以及ATX电源

ATX电源接线方法如下图：(建议400W以上ATX电源)，机箱电源的显卡电源线，直接插到显卡。

左下方是CPU 4P电源，右上是主板24P电源，请安装好。

另一种接法如下图，机箱电源的ATX_24P, CPU_4P接上， 然后把单8P转双8P的电源线接上显卡

选购本店附的DELL 9成新电源的接线方法如下图：

产品配件，附送以下显卡电源线

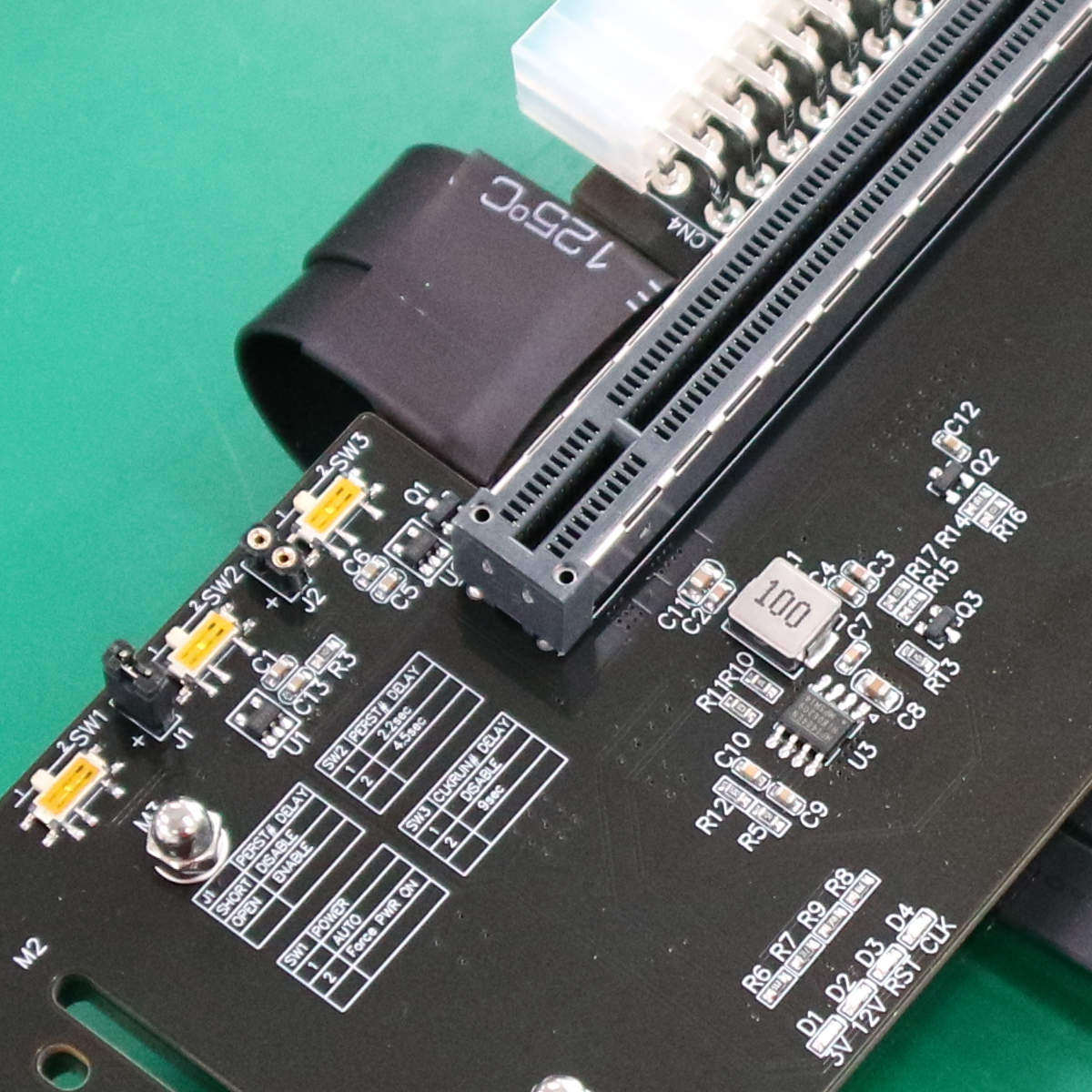

ADT R3G上面有三个开关，有什么用途？

SW1，电源强制启动开关， 1为自动启动， 2为强制启动，请切到1自动启动即可

SW2，PERST＃信号延时开关，1为延时2.2秒，2为延时4.5秒，搭配eGPU软件，用于显卡兼容性优化，目前软件无支持，请切到1

SW3，CLKRUN＃信号延时开关，1为关闭，2为延时9秒，搭配eGPU软件，用于显卡兼容性优化，目前软件无支持，请切到1

J1，PERST# 信号延时开关，OPEN为开启延时功能， SHORT为关闭延时功能，目前软件无支持，请SHORT插上跳线帽。

J2，CLKRUN#电容延时，目前软件无支持，仅供研发工程师插上电容调测延时测试。插上1uf电容约延时2.2秒，插上2.2u电容约延时5秒，以此类推。

ADT R3G支持的笔记本有那些？有什么方法可以正常使用?

笔记本必须有一个M.2 NVMe接口，或是雷电3接口才可以安装使用

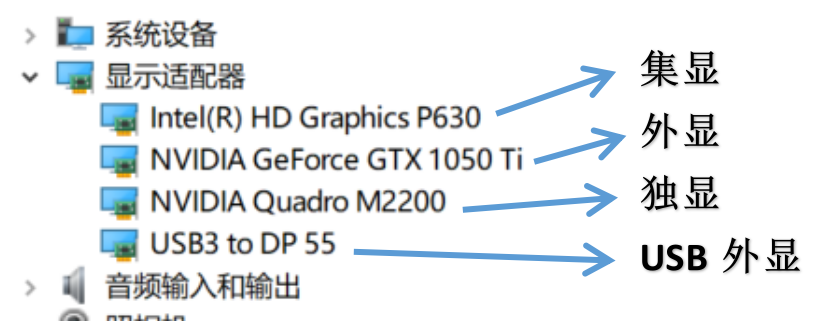

目前已知Nvidia最新的win10驱动支持外显和独显，USB外显，集显并存，可以正常使用如下图

请清洁安装Nvidia 417.01或更新的版本才可以顺利安装使用

ADT R3G支持的显卡有那些？显卡驱动安装那个版本？设备管理器里的显示适配器出现了黄色叹号！如何解决

支持近三年所有的PCIe显卡，务必安装nvidia官网最新版本的驱动，如果出现了黄色叹号请再重新安装驱动并且重启电脑就可以。

如果仍出现 黄色叹号（error code 43或error code 12)，请参考国外nando大神的解决方法，补丁下载如下：

https://egpu.io/nvidia-error43-fixer

 支持内屏吗？有损耗吗？

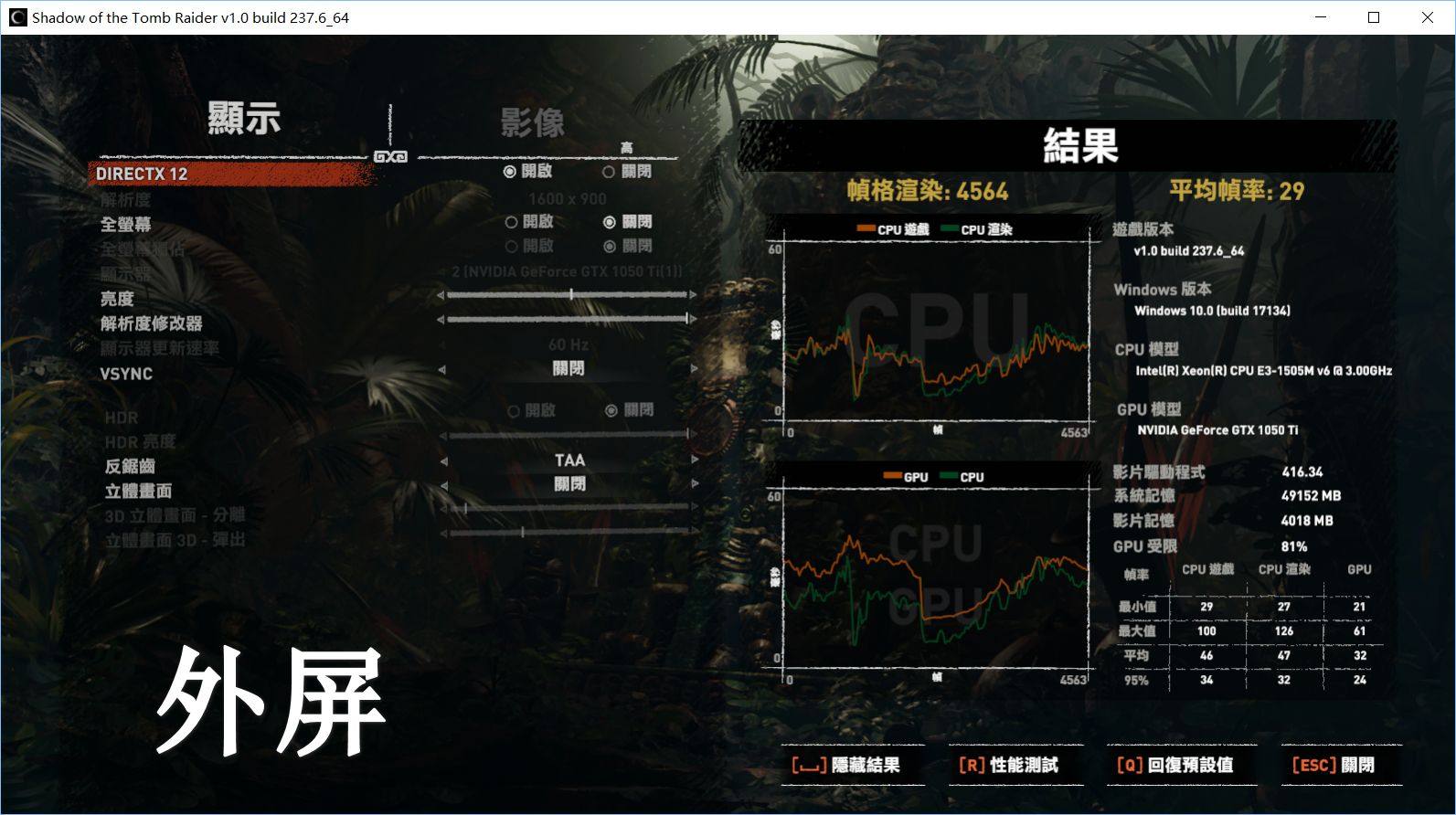

win10都支持的，实测内屏损耗约5%左右，内外屏测试比对如下图

支持M.2 NVMe吗 支持PCIe3.0x4全速吗？

支持，PCIe3.0x4全速稳定

显卡外置容易受损，尤其是背后的电子元件需要保护，如何处理才可以降低损坏机率？

请选购带有外壳保护的显卡，显卡背后照片如下图

产品尺寸是多少？

显卡外置性能损耗？降低了多少？

损耗约12%左右，最多只能发挥显卡88%性能。

安装的步骤？
1. 把六角铜柱装好，并且把显卡插到PCIe x16插槽，螺丝拧紧，这样显卡就不会晃动也不会脱落
2. 装上ATX电源或DELL电源，包含显卡电源线也要接好，装好后DELL电源会亮橘灯
3. 插上M.2板子到你电脑的M.2插槽，电脑开机，ATX电源会自动启动风扇会转， 如果你是使用DELL电源则会亮绿灯，这时R3G的板子会亮二个绿灯，系统自动认卡，请安装显卡驱动，安装驱动过程可能系统会提示电脑重启。
4. 完成。

安装视频档案下载：

http://www.adtlink.cn/Uploads/download/R3G&ATX_INSTALL.mp4

http://www.adtlink.cn/Uploads/download/R3G&DELL_INSTALL.mp4

安装手册PDF档案下载：

http://www.adtlink.cn/Uploads/download/R3G_INSTALL.PDF
