UFF3-FM-20P series

ADT工厂直销,产品性能优良,口碑超好产品, 100%全检通电测试发货

公司品牌：ADT（尔达特）电子

产品型号：UFF3-FM-20P系列商品

产品名称：USB3.2 USB-E转内置19/20P延长线

线材长度：3cm-3m (支持长度定制)

适配范围：USB3.2 内置20P type-E转type-E延长

速度带宽：USB3.2标准 gen1x2 10Gbps

电流能力：3A (实测50cm以内支持3A，1米内支持1.5A)

产品应用：type-e接口延长线。

购买限制：这个产品设计给内置型USB设备连接使用，普通外接用途不适合，限产品工程师指定购买，个人买家请勿下单购买。这款产品结构脆弱易坏，不适合民用，普通用途不好用，不支持退换货，请考虑清楚再下单购买。

使用限制：USB线串接二条以上信号衰减，如此只能达5G gen1，无法到10G gen2

采购提示：务必先买1~2个样品测试验证无误后再批量采购。  本店可开立普票，如需开票请于提交订单时联系客服。

线材长度说明：

本店的线材长度是指可视线材的部份，不包含PCB以及连接器，如果包含PCB和连接器要再加4cm左右。如此总长约为9cm，参考下图线长5cm的尺寸标注。

产品型号说明：

常见的USB延长转接线本店都有，型号如下图：

产品优势:

一．使用德国专利进口线材，30cm内支持USB3.1 10G/bps速度

二．线长优势，从3厘米到3米都可以接受订做

三．差分信号无过孔设计，信号纯净，不存在寄生电容及寄生电感的信号衰减干扰问题， 更不会有CAF微短路现象，产品经久耐用

四．PCB选用高频低阻的优质材料，PCB做工精密，PCB使用高TG板材，铜材厚度加厚到1oz，PCB电源电路强化设计，再强化使用2条5V电源芯线，如此传输电流达3A

产品图片：

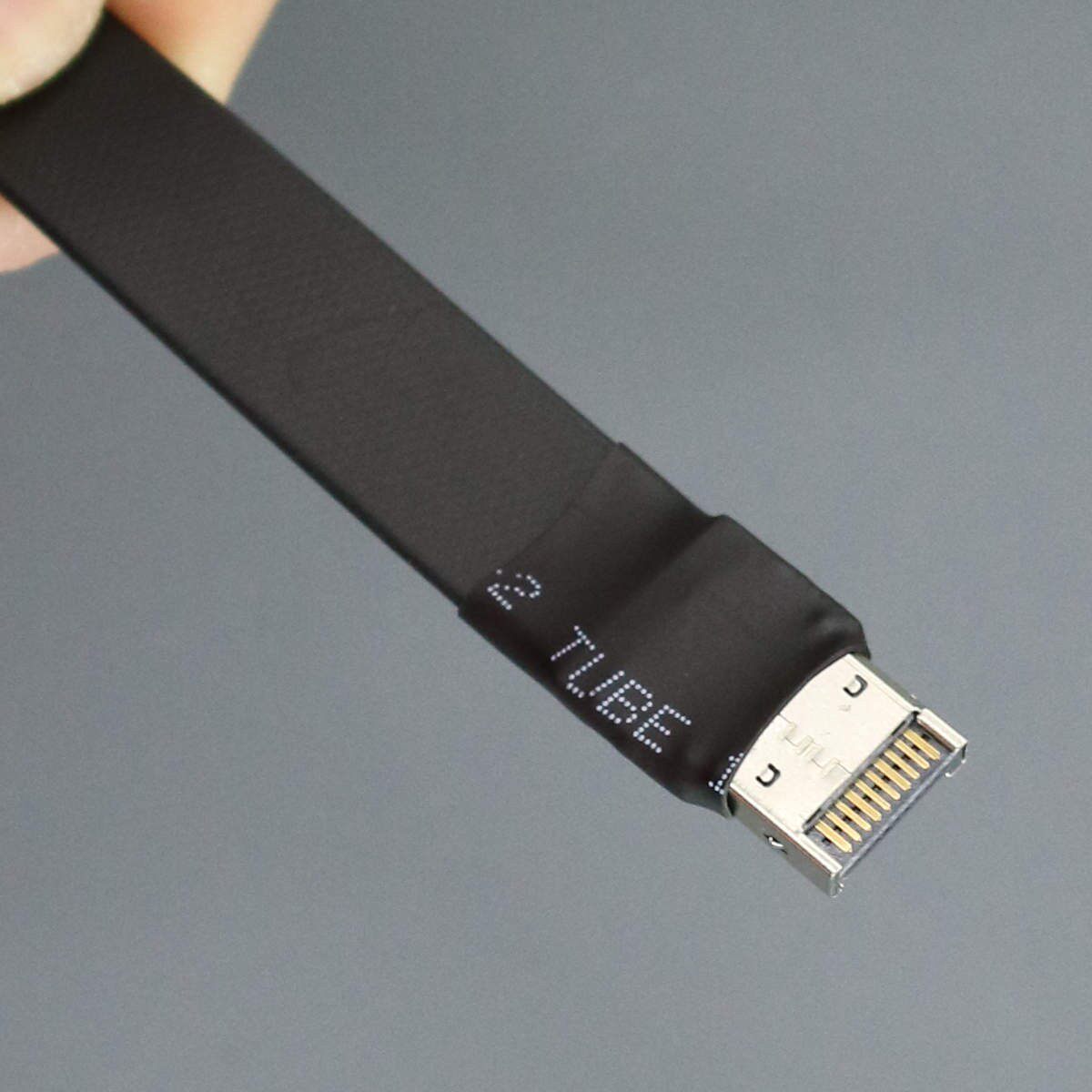

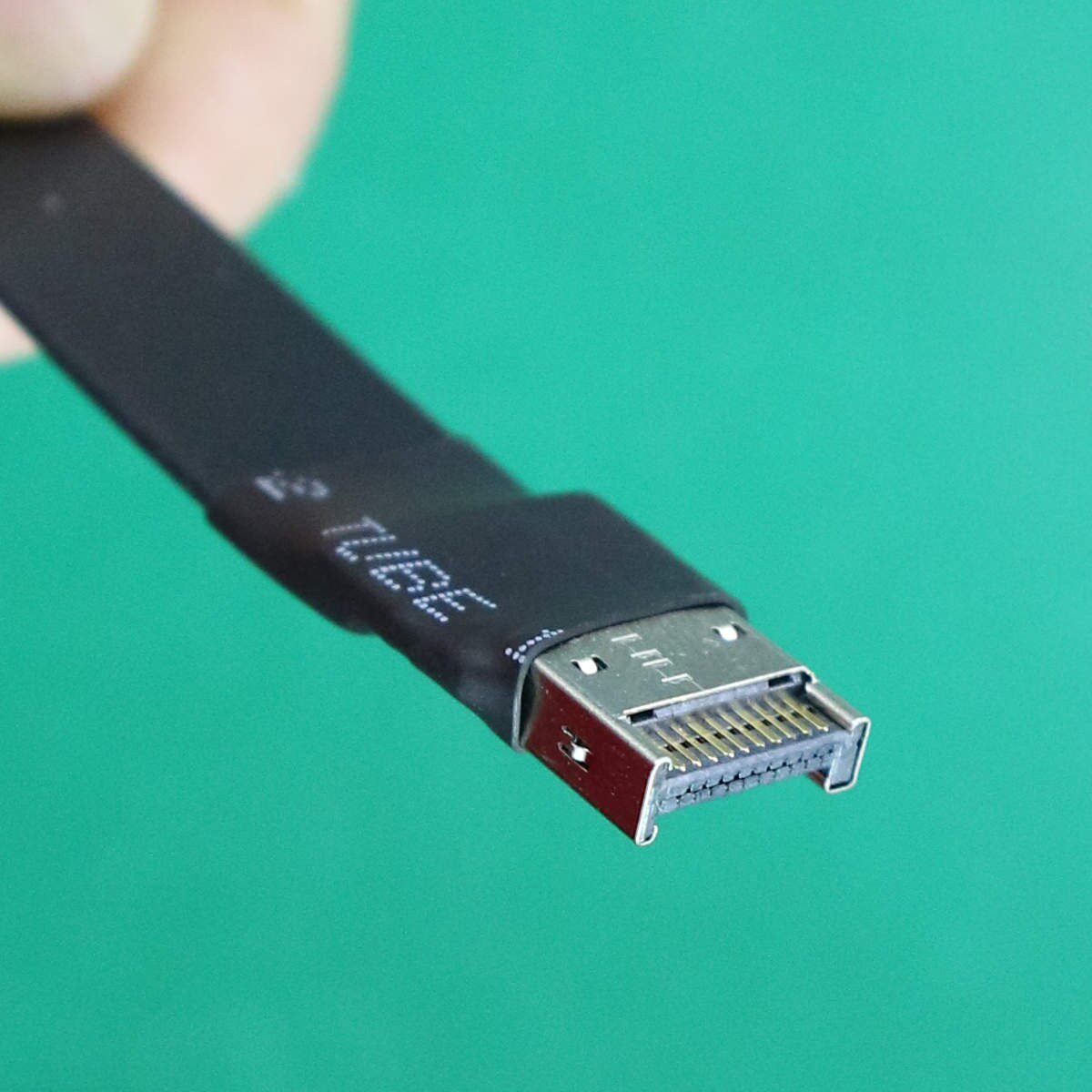

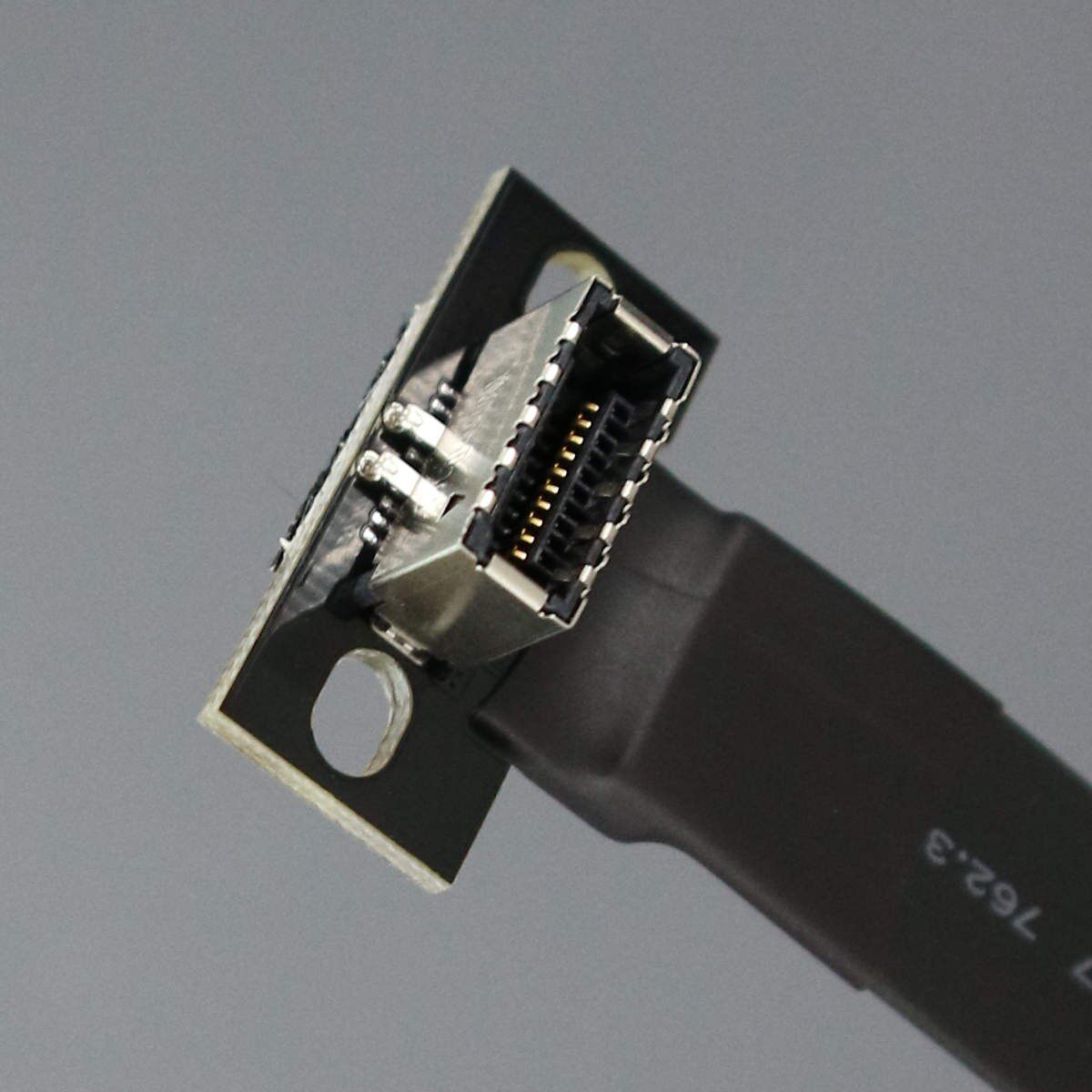

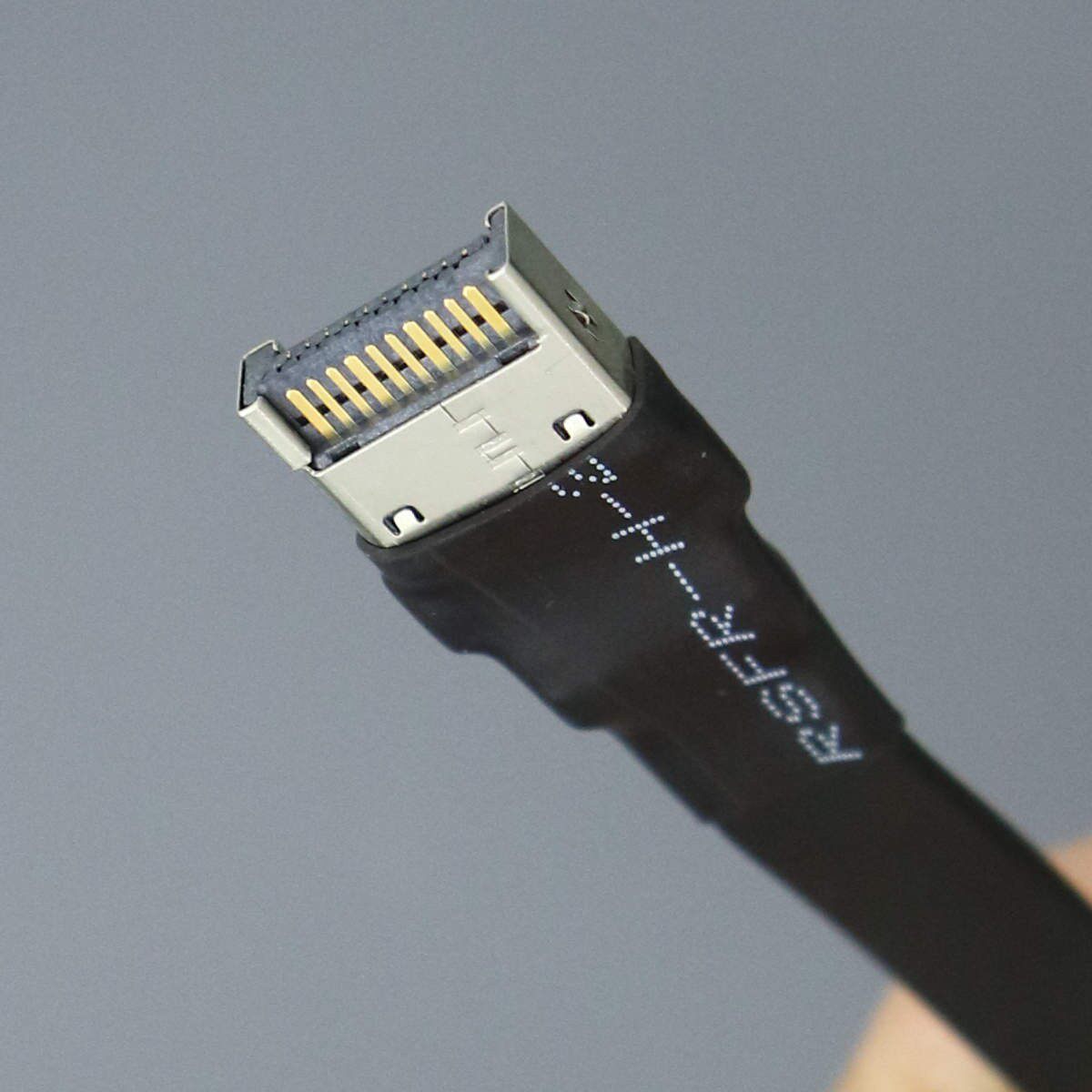

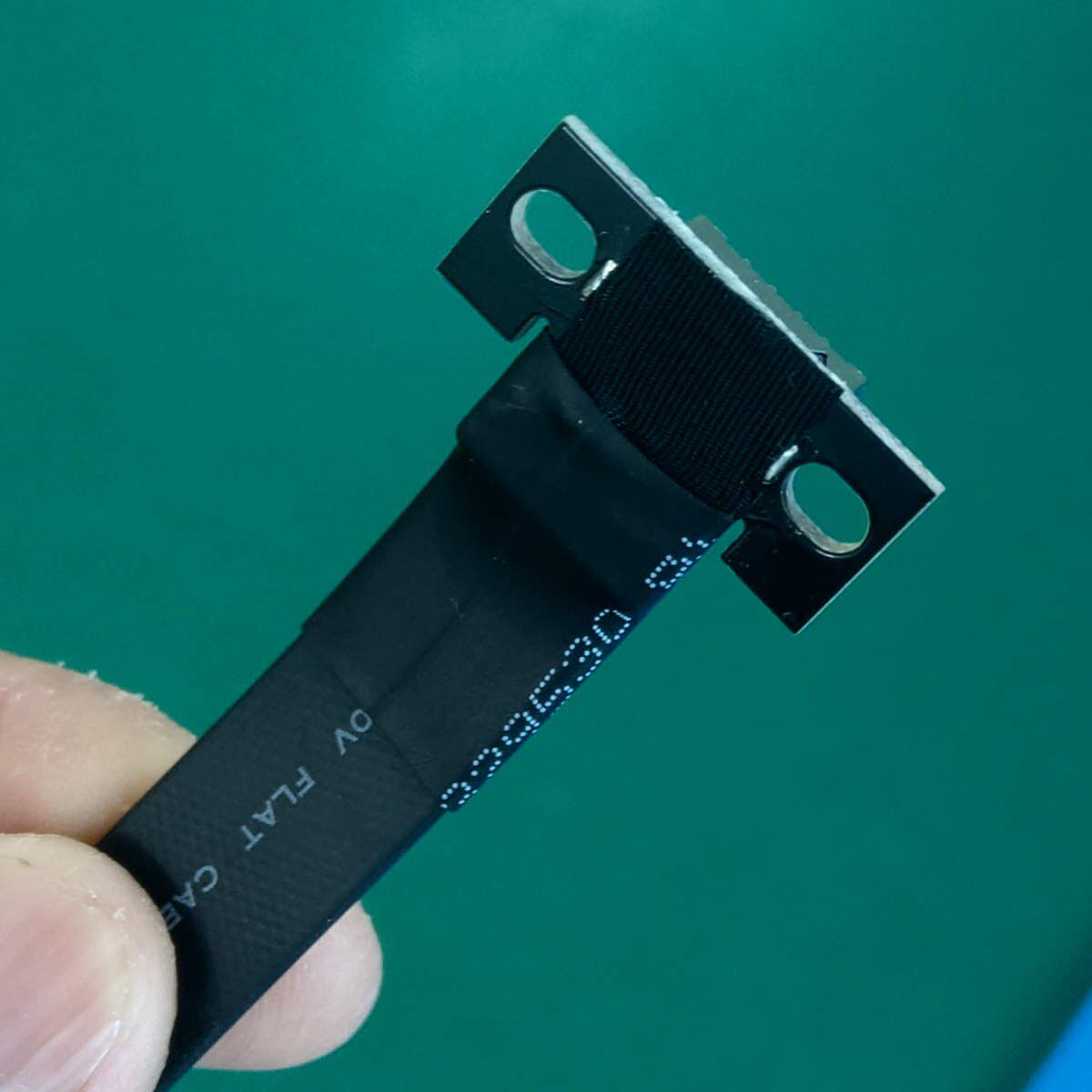

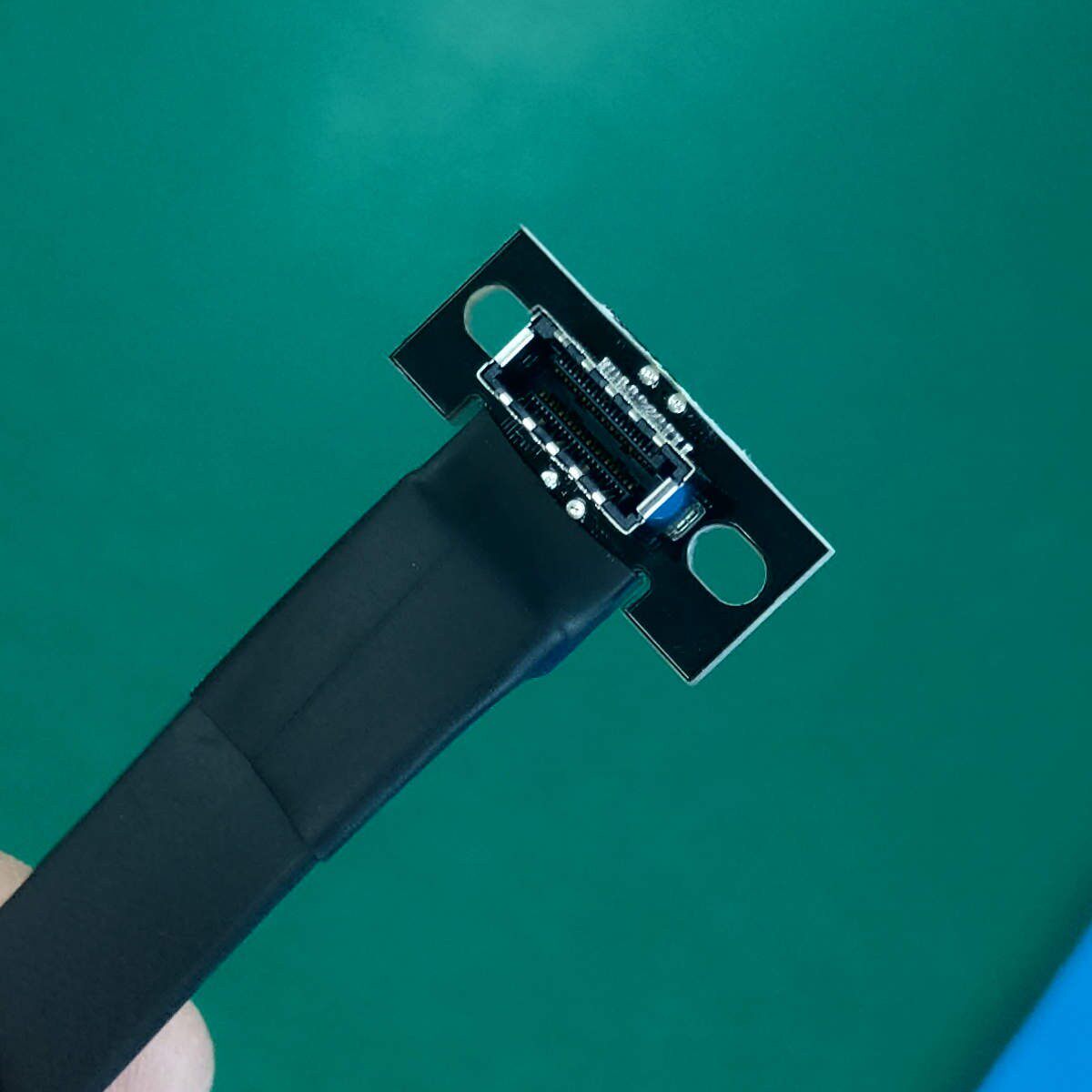

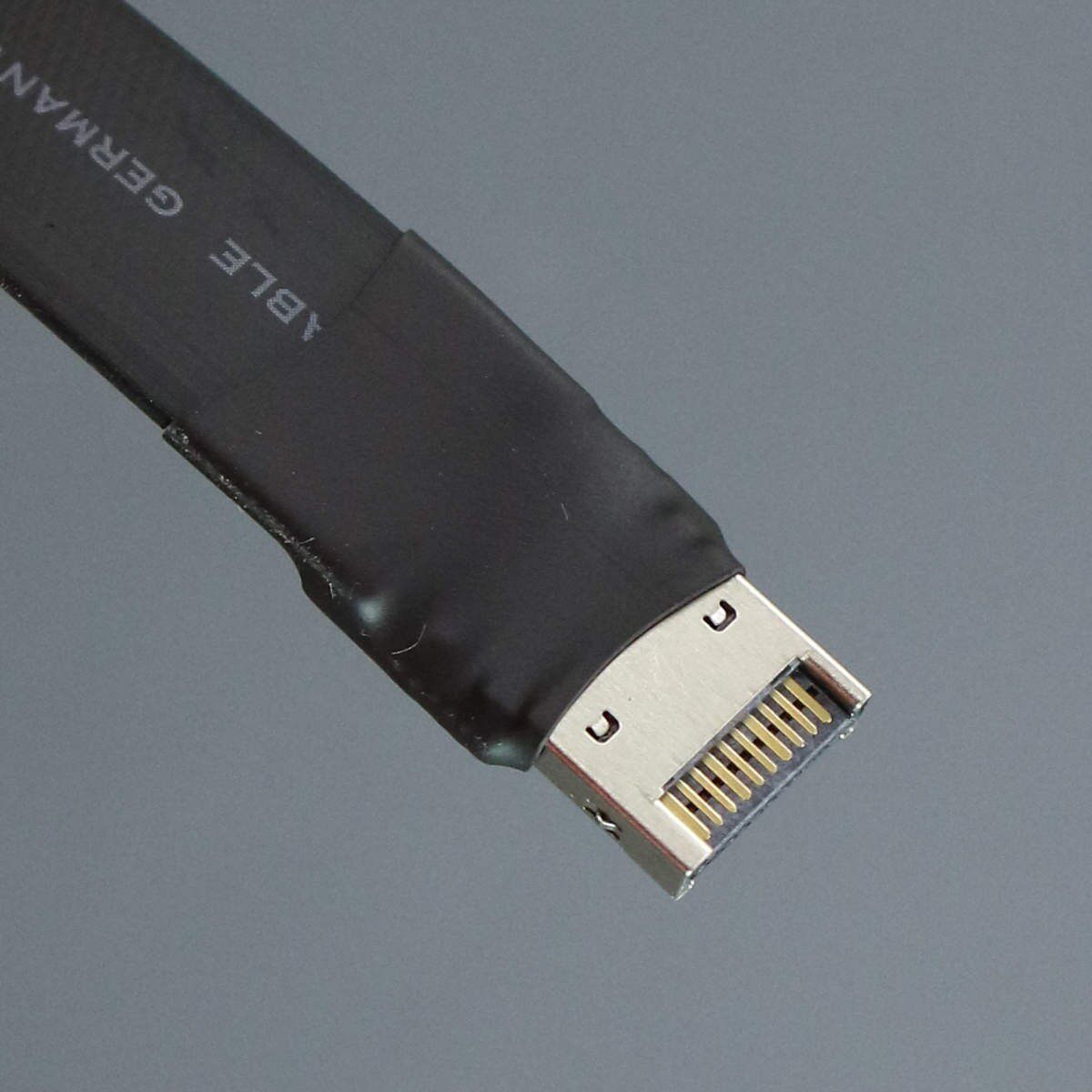

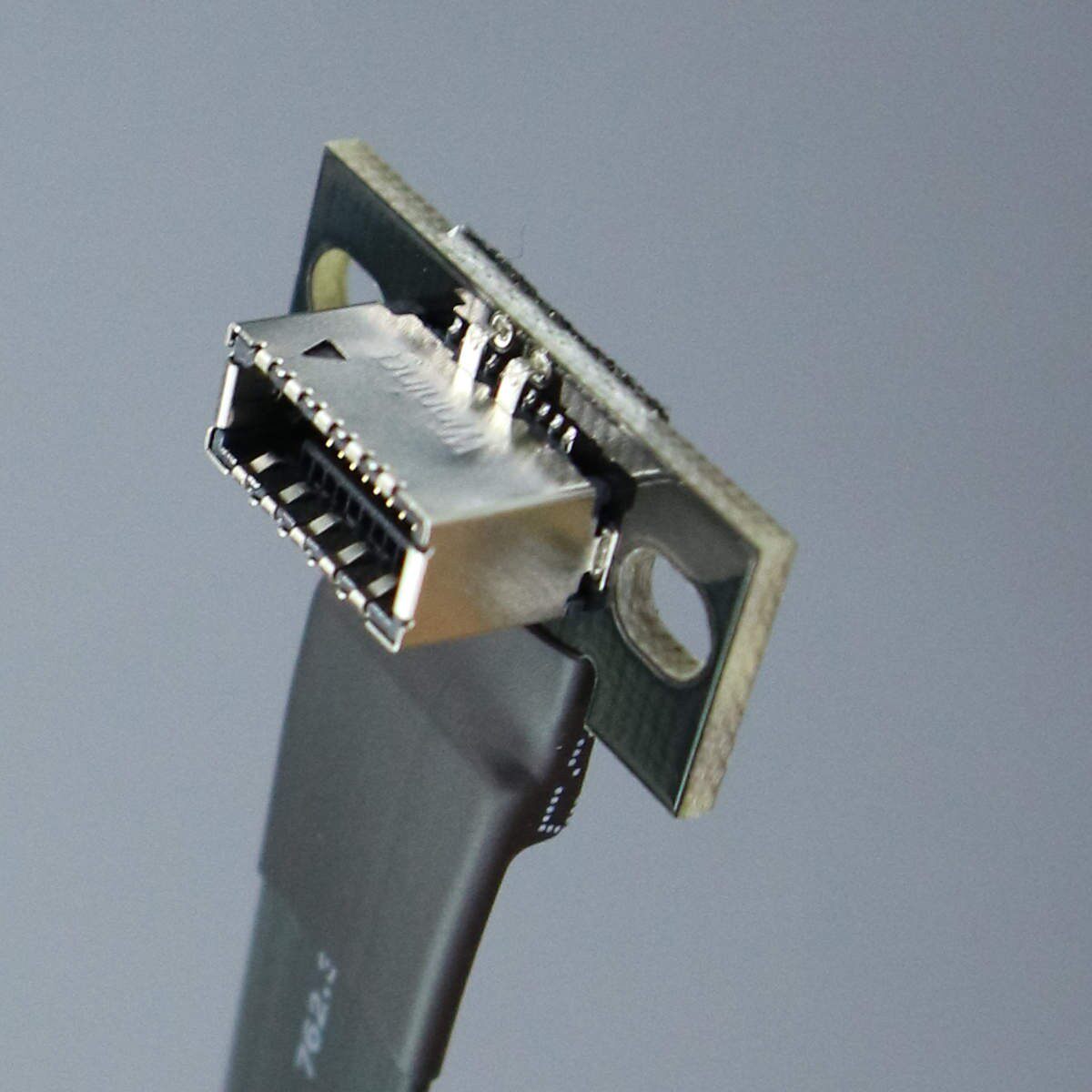

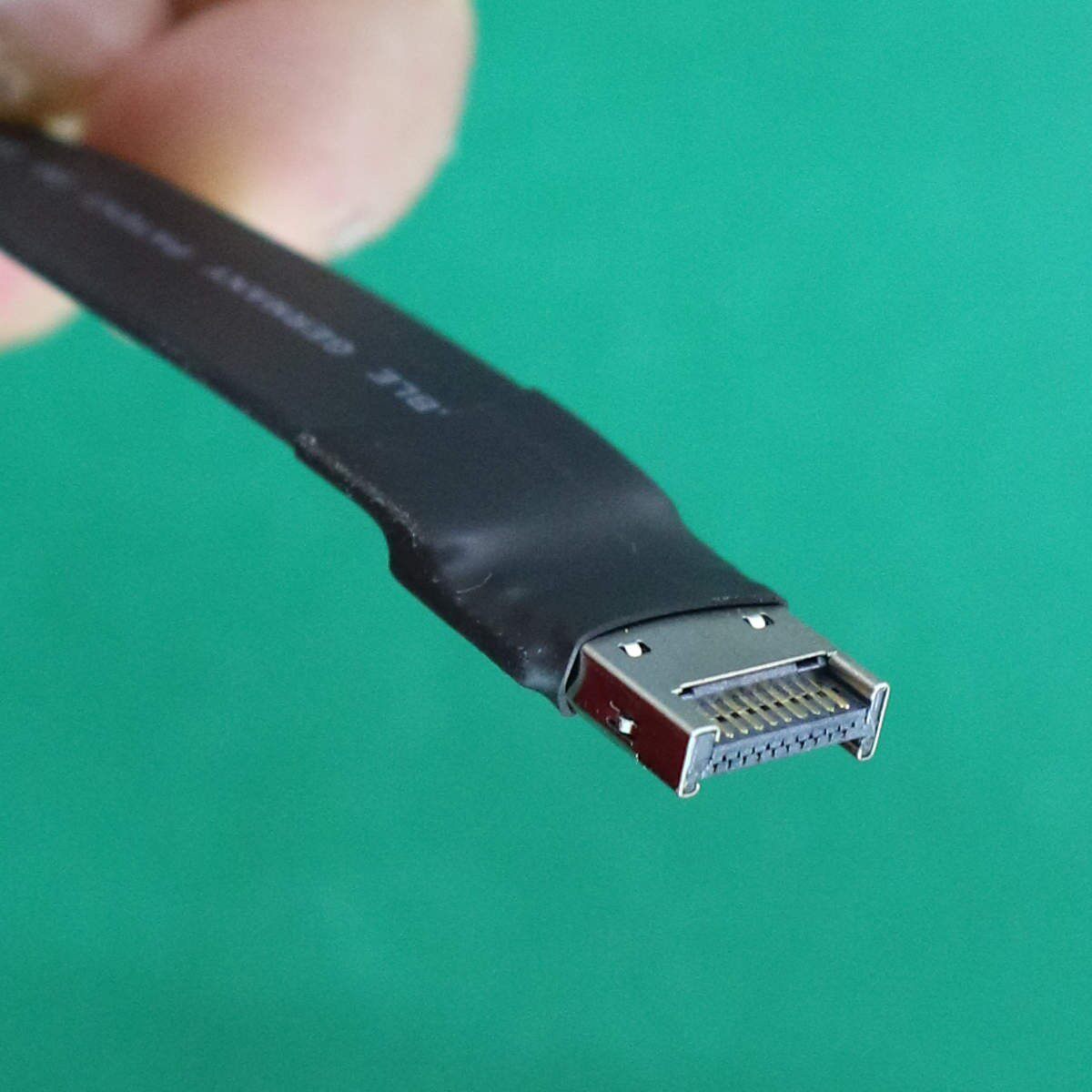

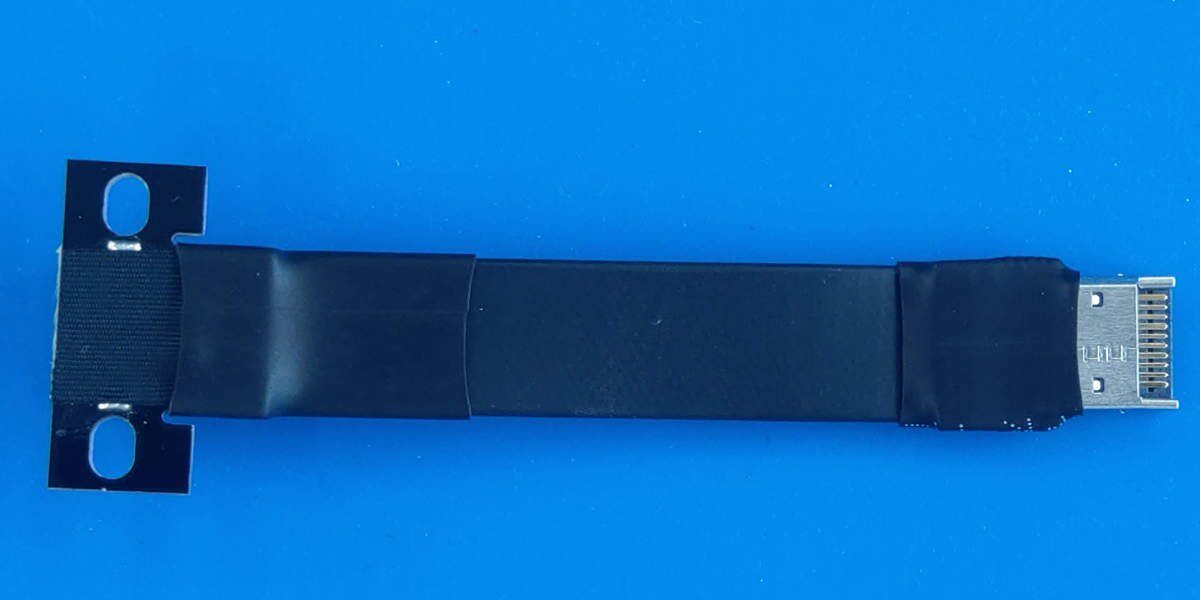

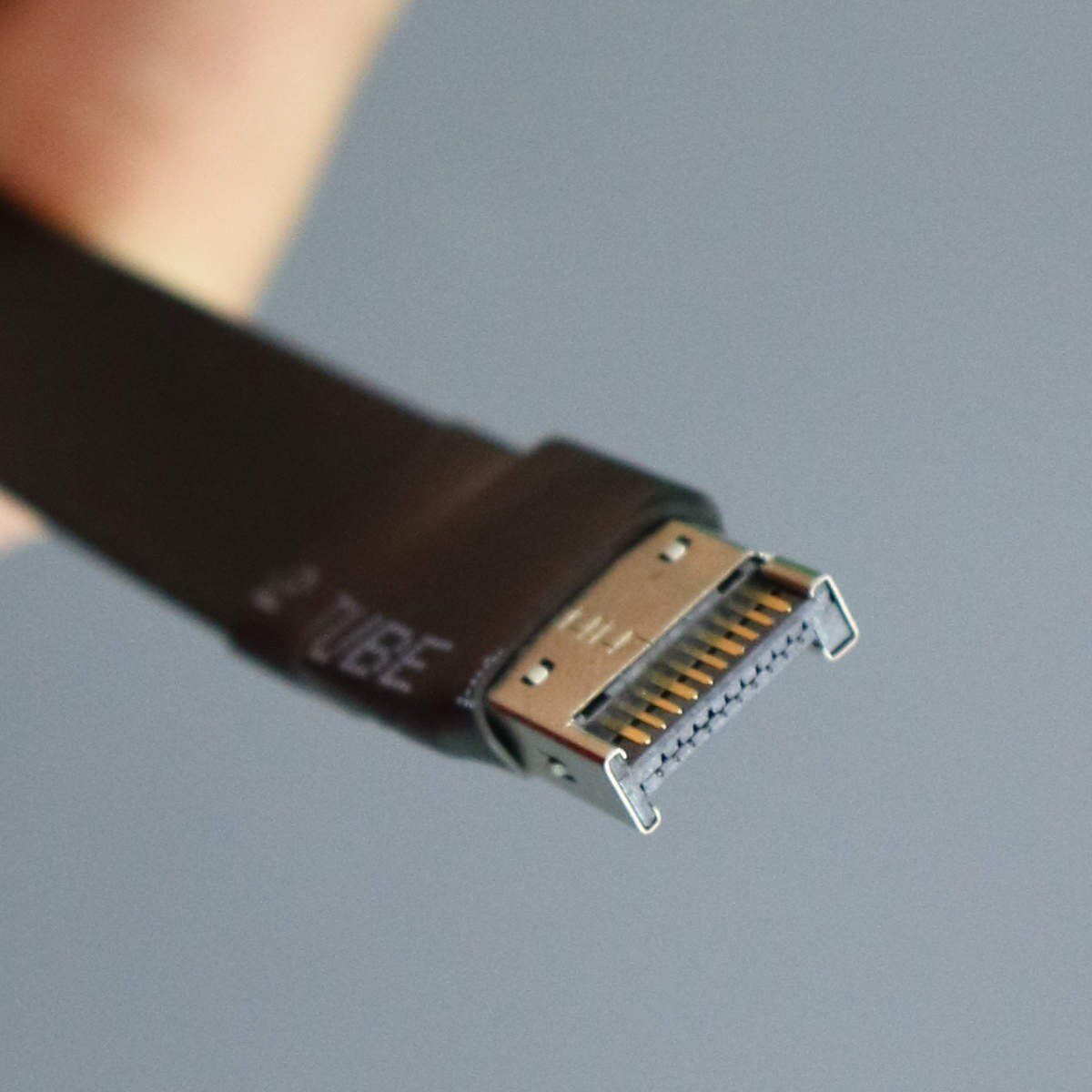

产品实拍：

技术问题总汇

线材的厚度多少？软吗？

本商品的线材厚度仅1.4mm，所以本商品的线材比较软一些。

线材的质量如何？有屏蔽吗？

无金属屏蔽，此线材采用EMI屏蔽导电聚合物，新型的材料用于EMI屏蔽，扁平电缆设计。 这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖，以防止电磁频率的入射或出射发射，最小化干扰和性能降级，并且减小展器的重量。

UF9T的孔距尺寸是多少？

USB type-C Front Panel （另称为Type-E接口）Key-A 和Key-B的区别？

USB 3.1 Type-C前面板的Key-A和Key-B的区别在于，Key-A支持1个USB Type-C端口，而Key-B支持2个标准A端口

详见USB规格书：https://www.usb.org/sites/default/files/USB3p1_Front_Panel_CabCon_Implment_Doc_Rev1p1.pdf

USB Type-C Front Panel Key-A 和 Key-B 的针脚排列不同。这两种针脚排列的设计是为了防止错误插入，所以它们的接口外形也不同。

黑色Key-A用途为转成1个type-C母座接口

白色Key-B用途为转成2个type-A母座接口

技术资料下载:

3D尺寸图： http://www.adtlink.cn/download/UFF3-FM-20P.ZIP

原理图： http://www.adtlink.cn/download/schematic_usb.pdf

规格书：联系客服

友情提示：3D尺寸PDF档请使用Adobe Acrobat Reader DC原厂软件
