R77A,R73B,R37C

ADT工厂直销，产品性能优良，口碑超好产品，100%全检通电测试发货。

公司品牌：ADT（尔达特）电子

产品型号：R37C,R77A,R73B

产品名称：PCIe x16转EDSFF 4C+转接卡,

                 EDSFF 4C+增高测试保护卡,

                 EDSFF 4C+转PCIe x16转接卡

速度带宽：PCIe 5.0 x16

采购提示：务必先买1~2个样品测试验证无误后再大批量采购。

产品型号说明:

产品实拍:

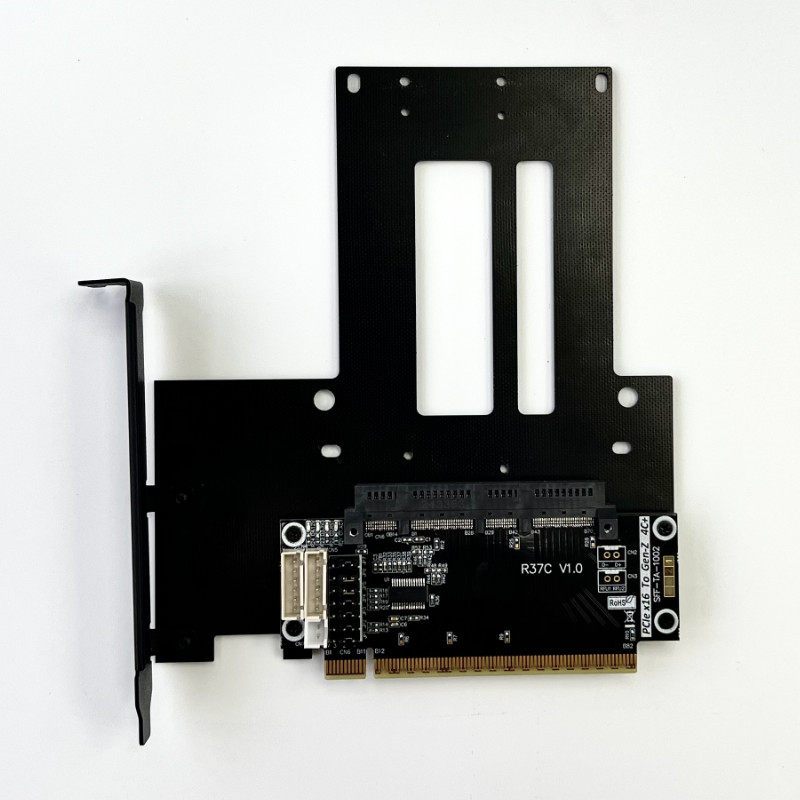

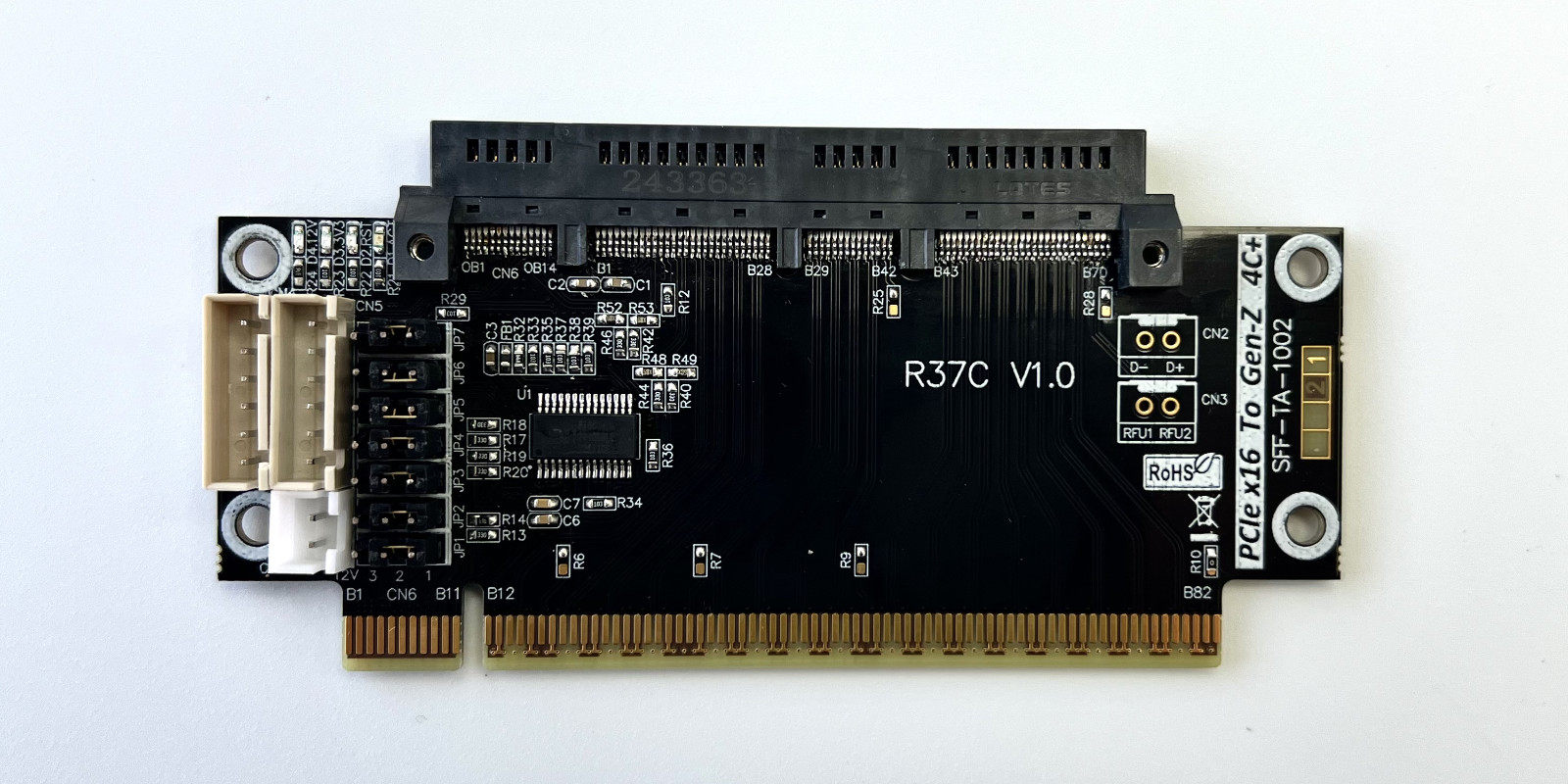

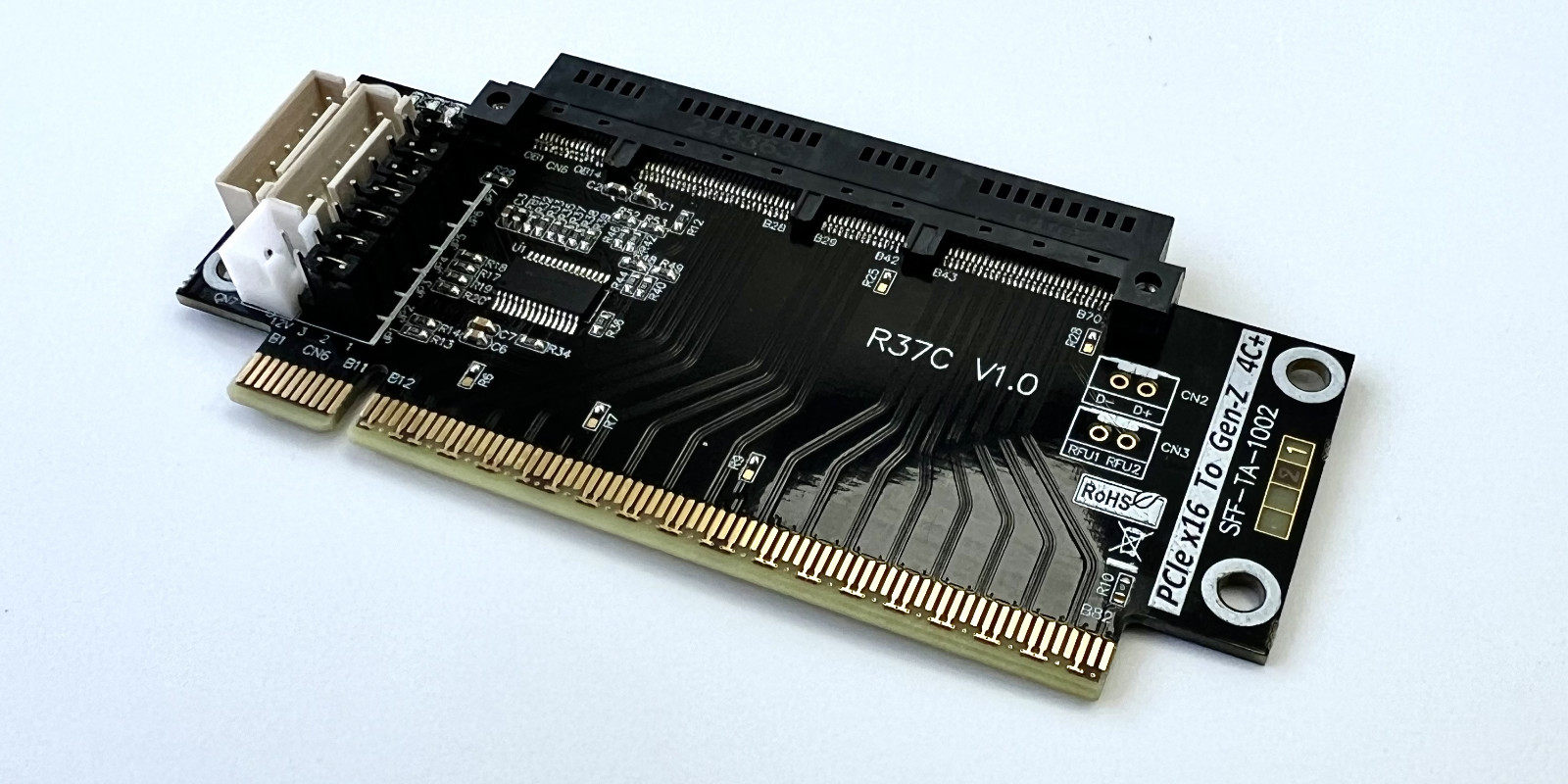

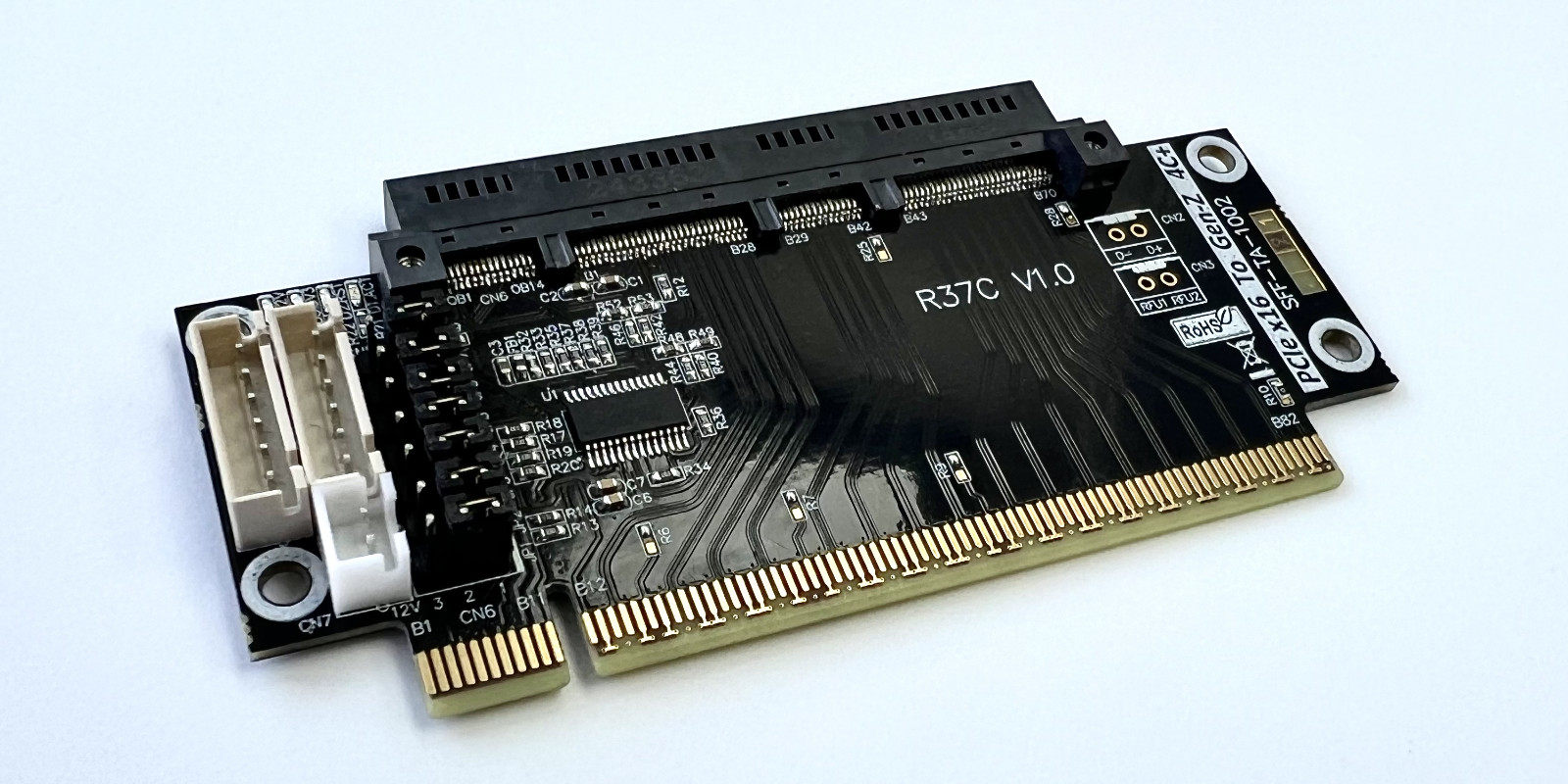

R37C:

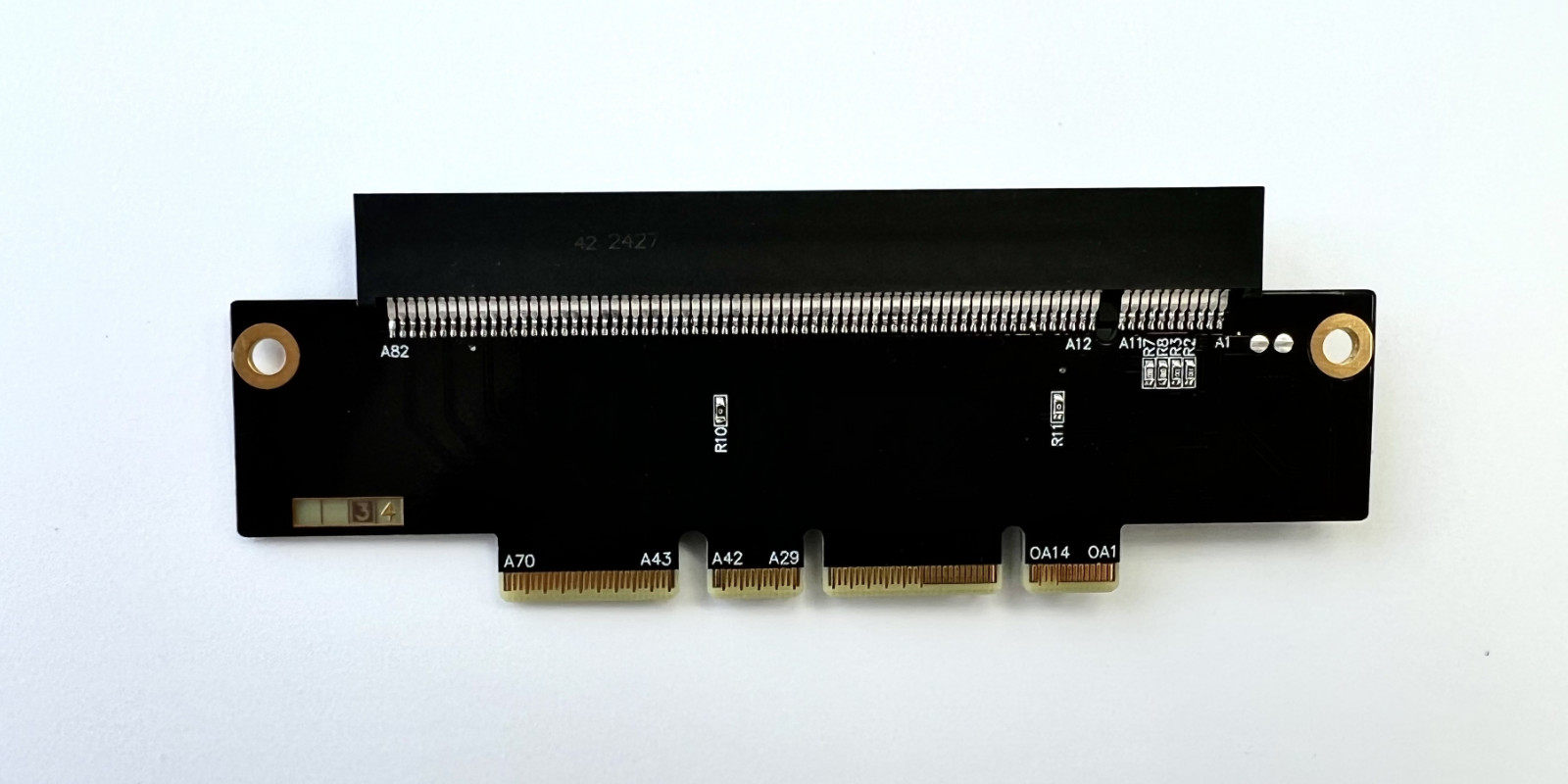

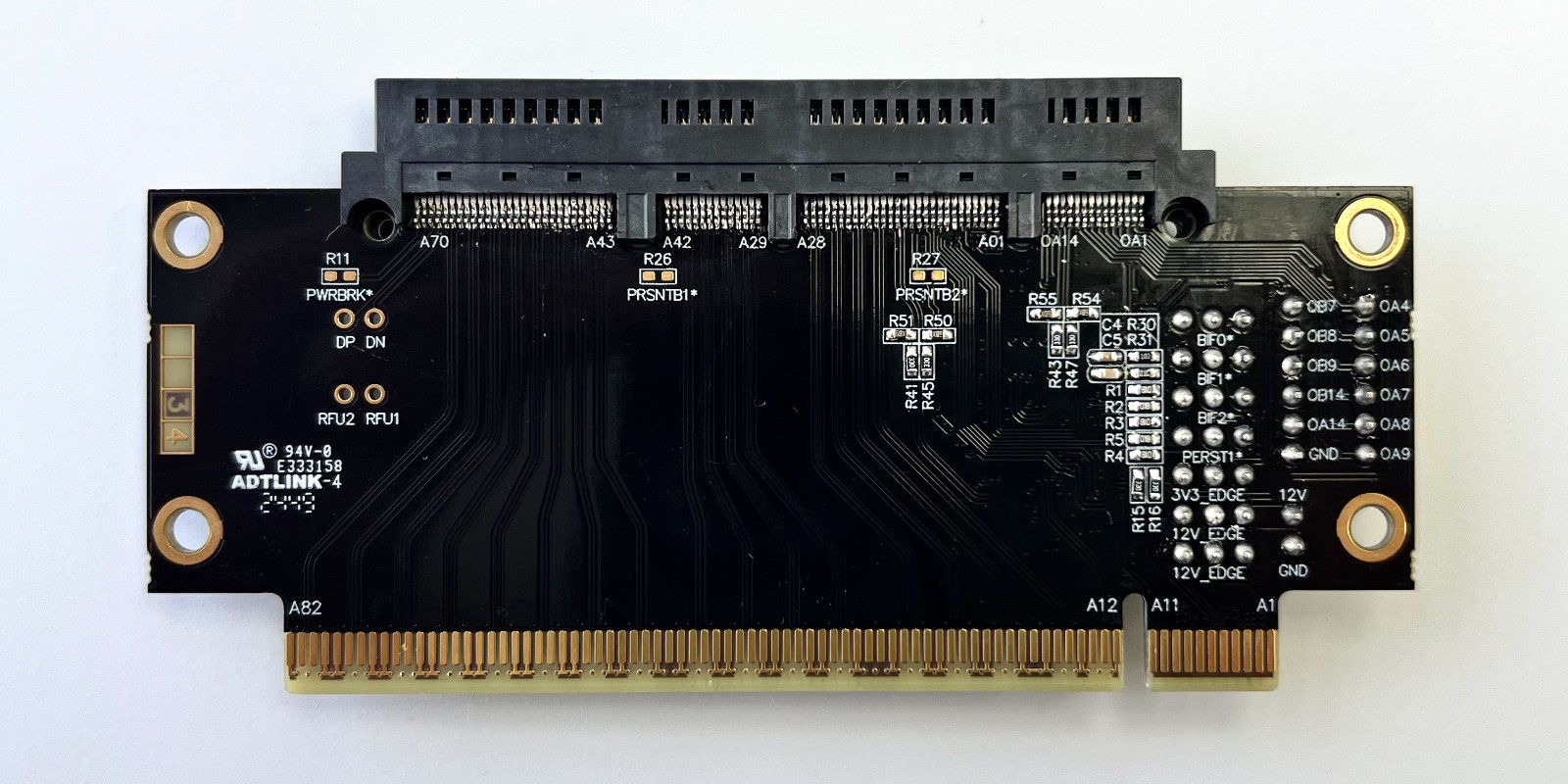

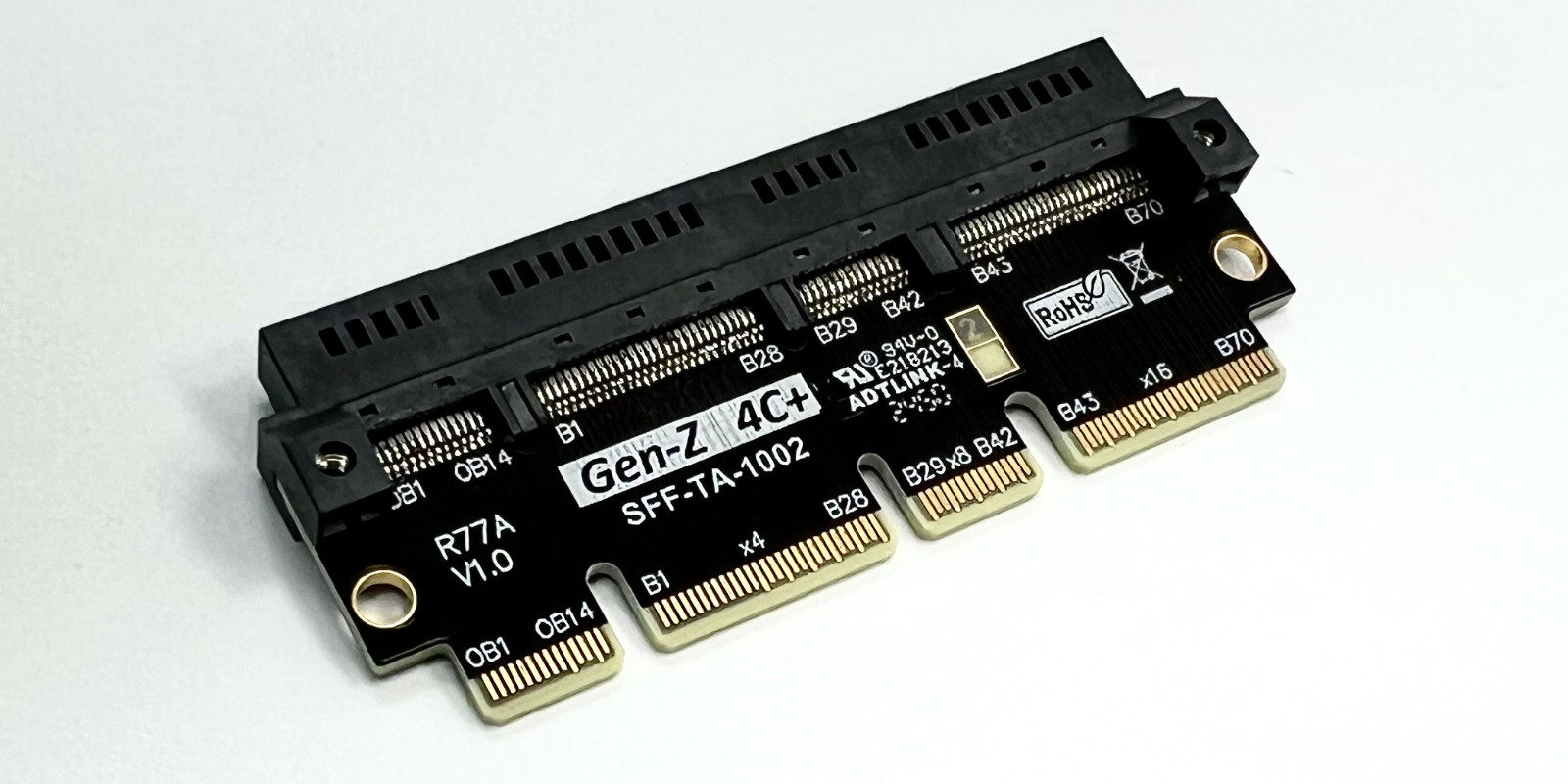

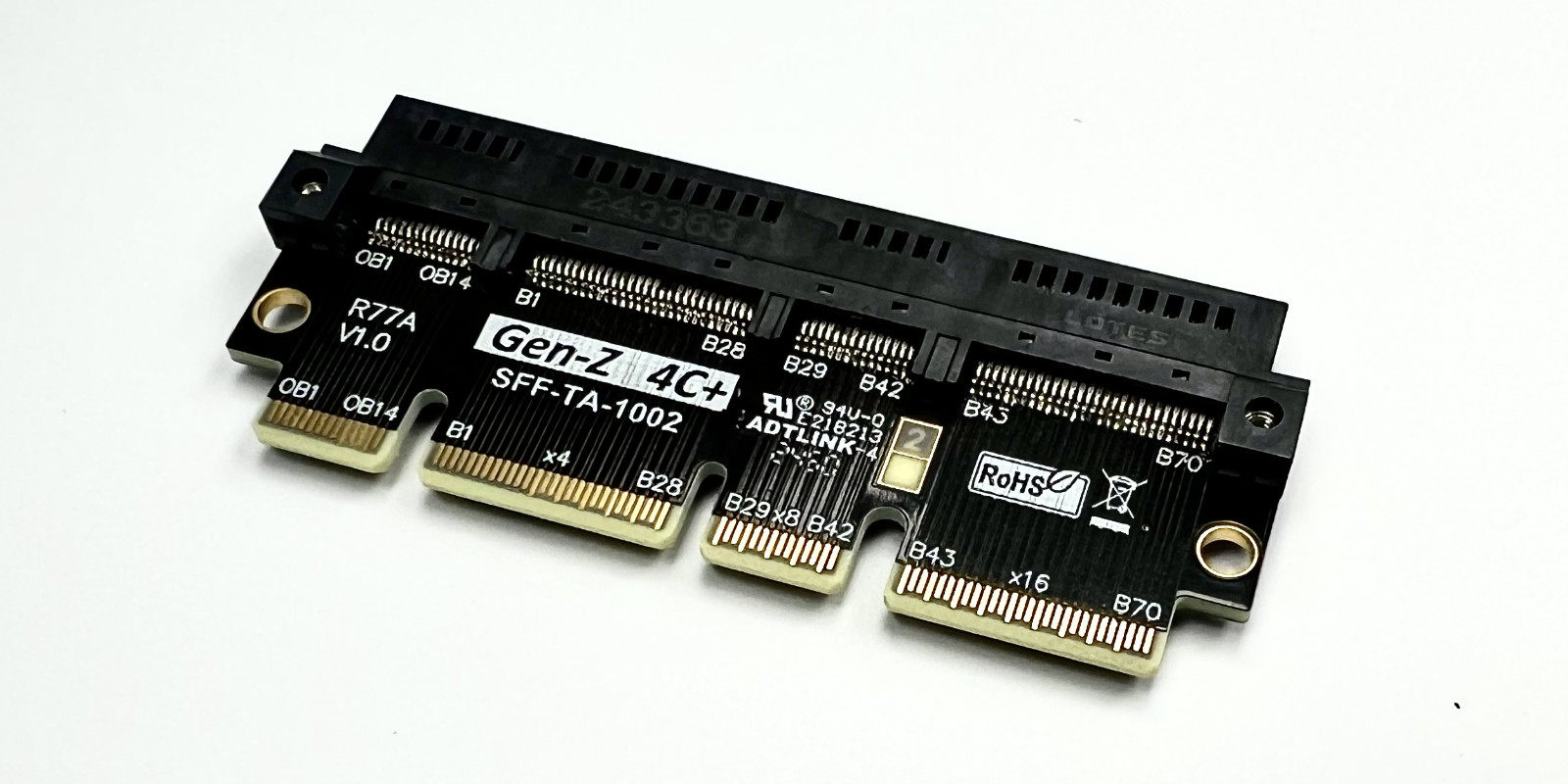

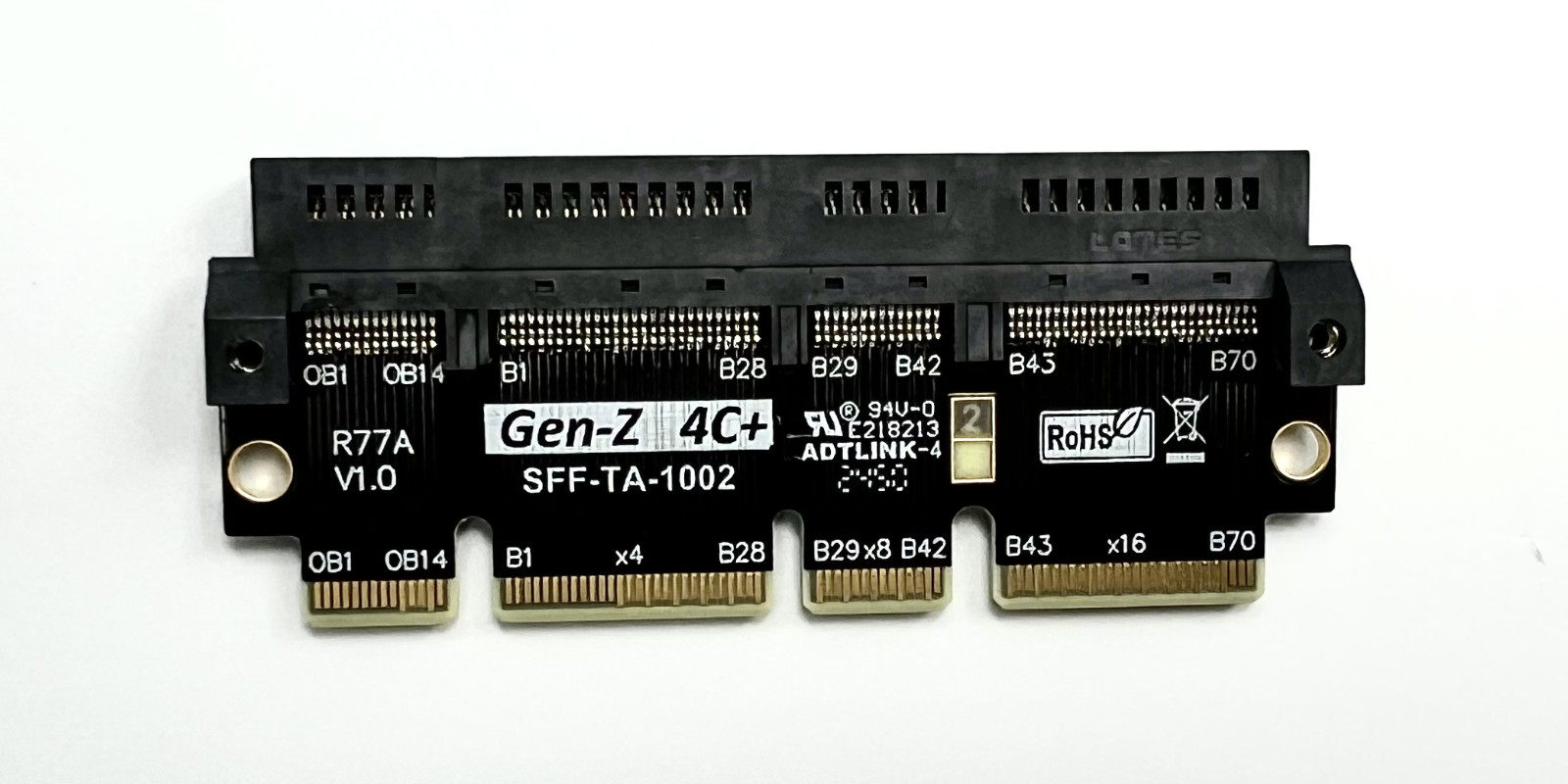

R77A:

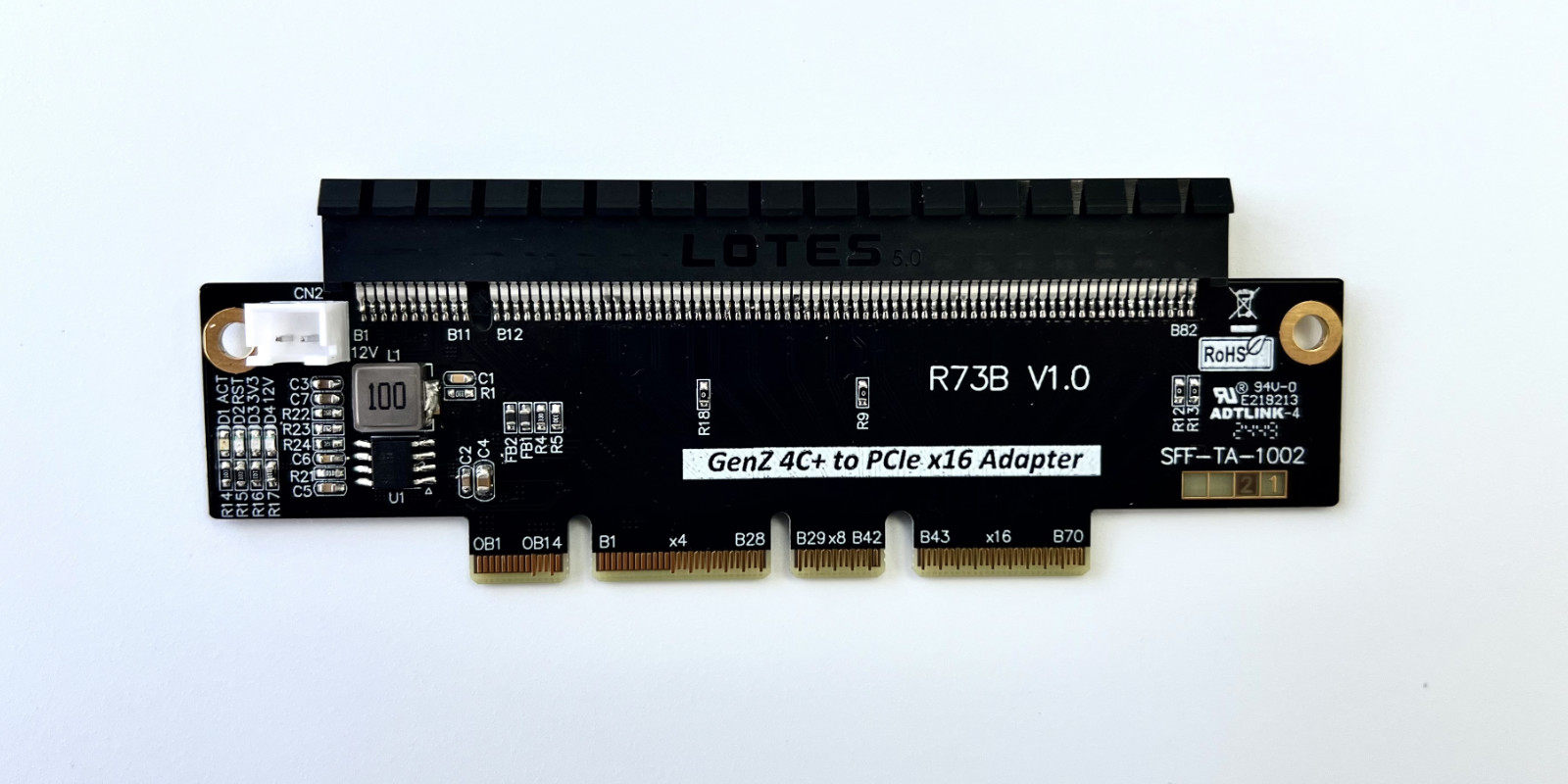

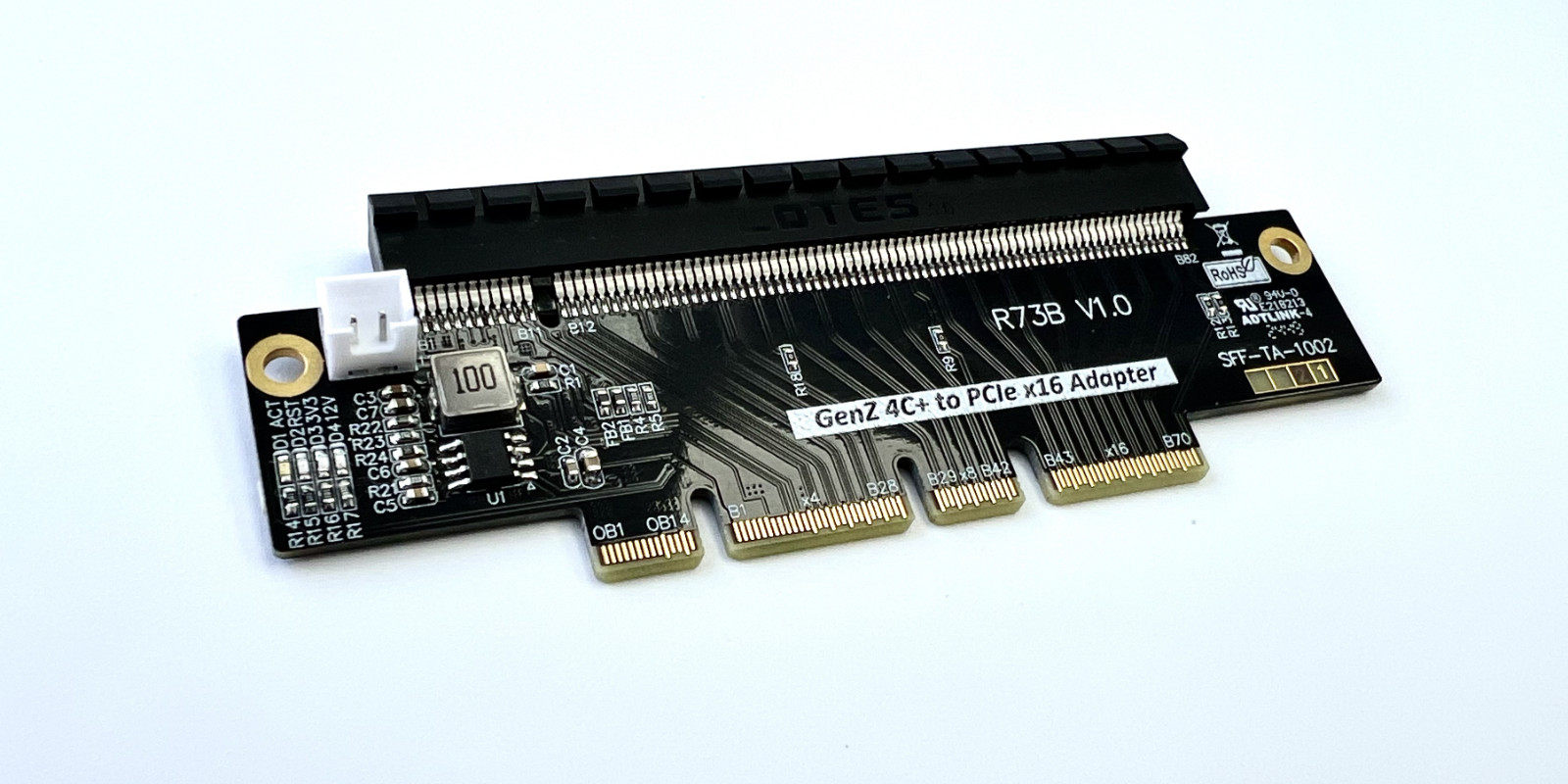

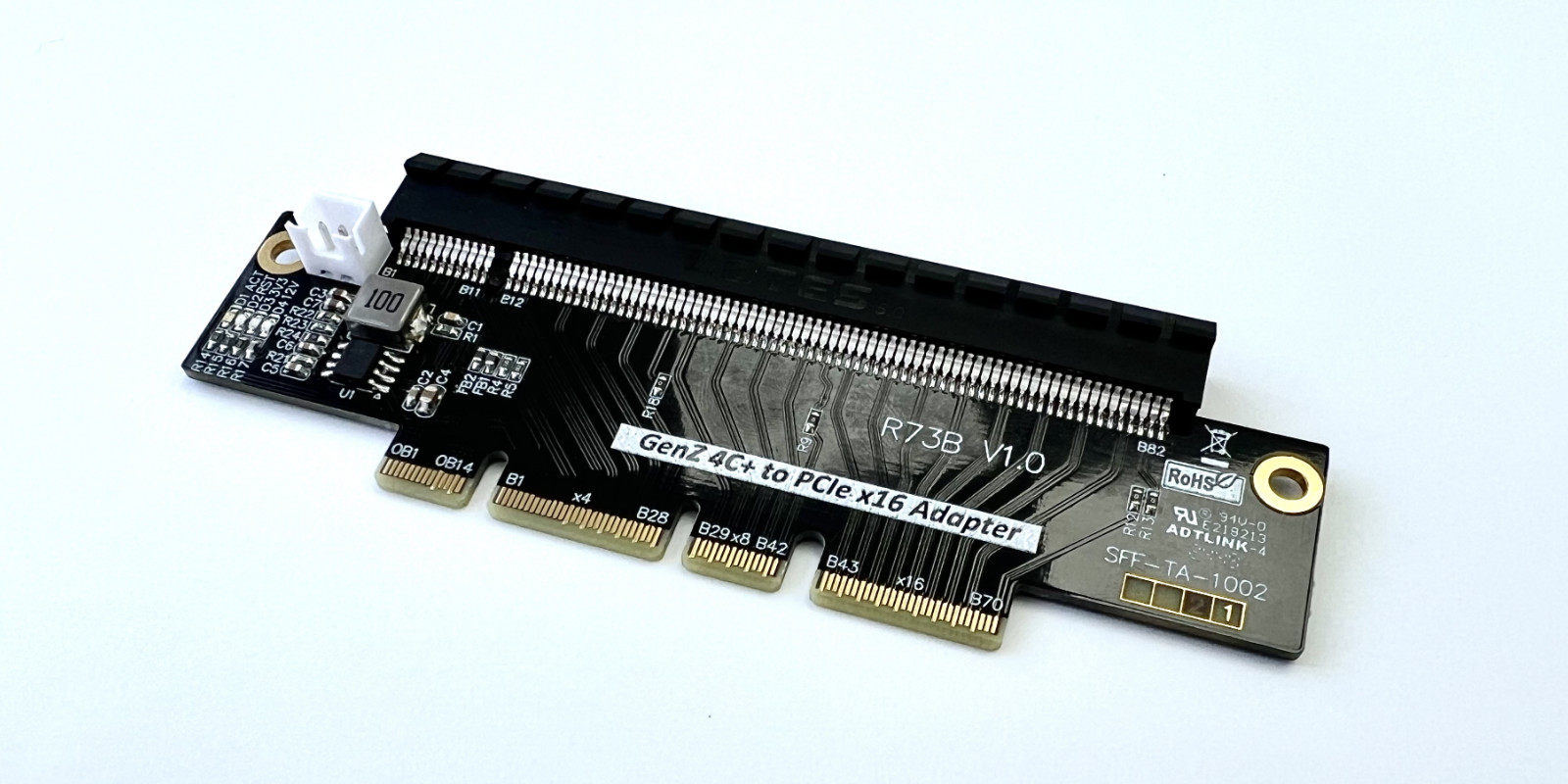

R73B:

产品优势:

1. 支持PCIe 5.0 X16 兼容Gen3/Gen4/Gen5

2. R73B设计采用DCDC模块，保证负载状态下的工作电压稳定

3. R37C支持外接供电，有外接供电保护，有效避免逆电流问题，保证主板供电安全

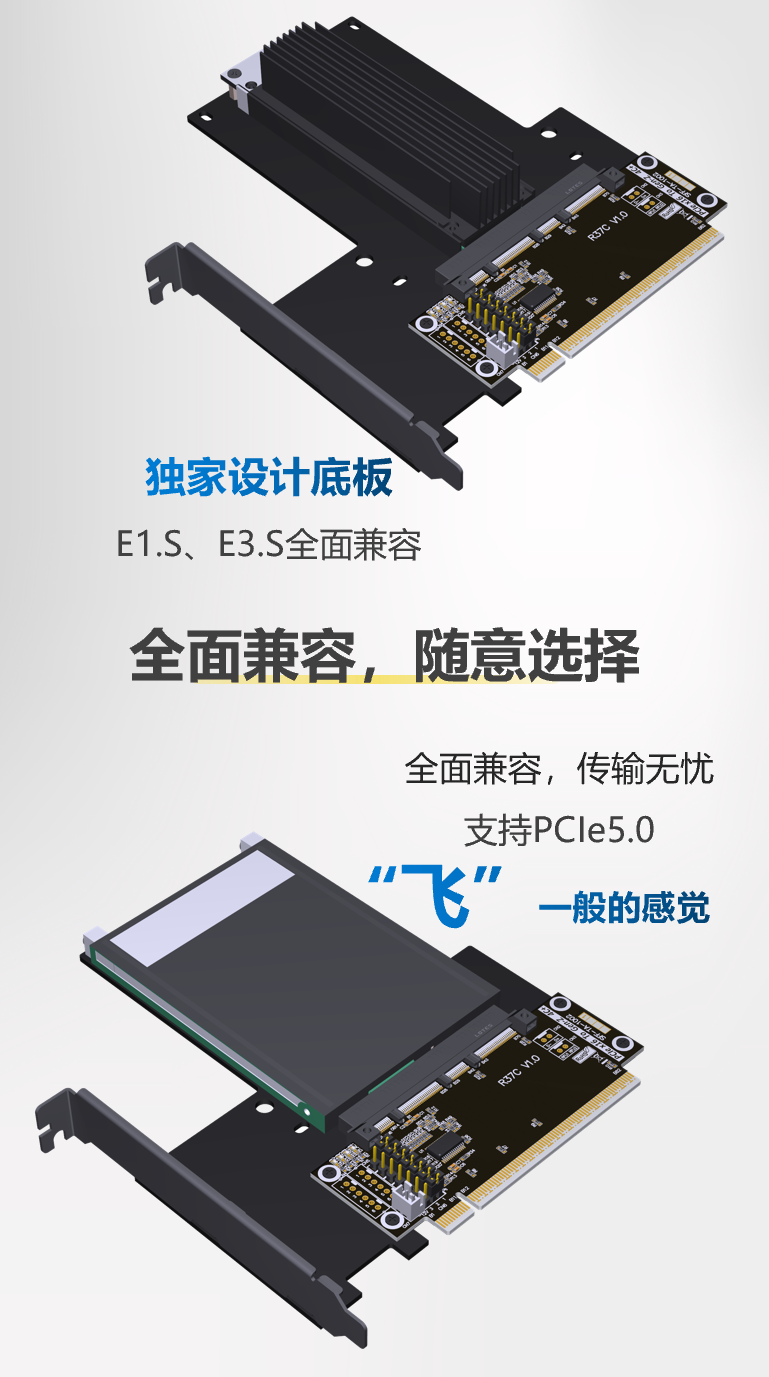

4. 底板独家设计，完美适配E1.S,E3.S硬盘不同的结构

5. 金手指镀金工艺, 金厚至10U，符合IPC一级国际标准

6. LOTES连接器，LCP阻燃型耐高温塑钢材质

7. 高频低阻耐高温抗氧型PCB板材，不变形色泽黄晶半透不发白不发黑

技术问题总汇：

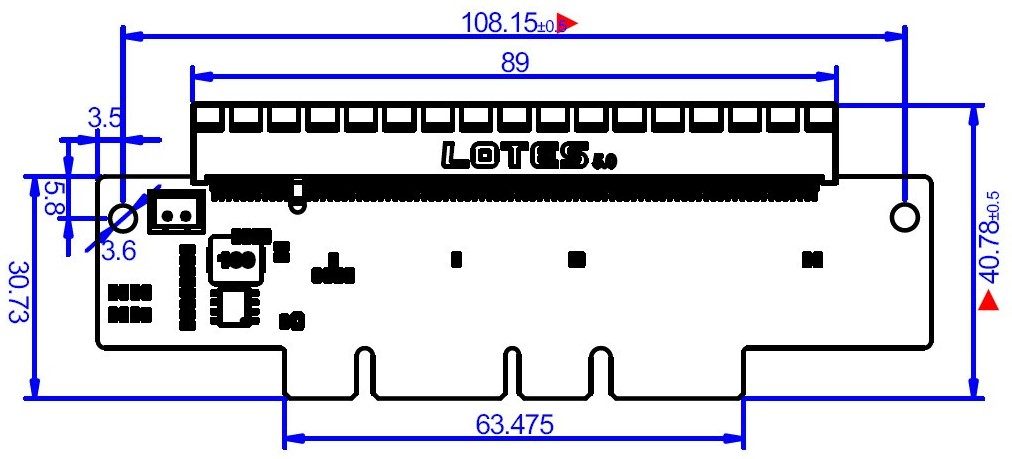

R37C,R77A,R73B高度分别是多少?

R37C:

R77A:

R73B:

型号R37C,R77A,R73B支持5.0吗?

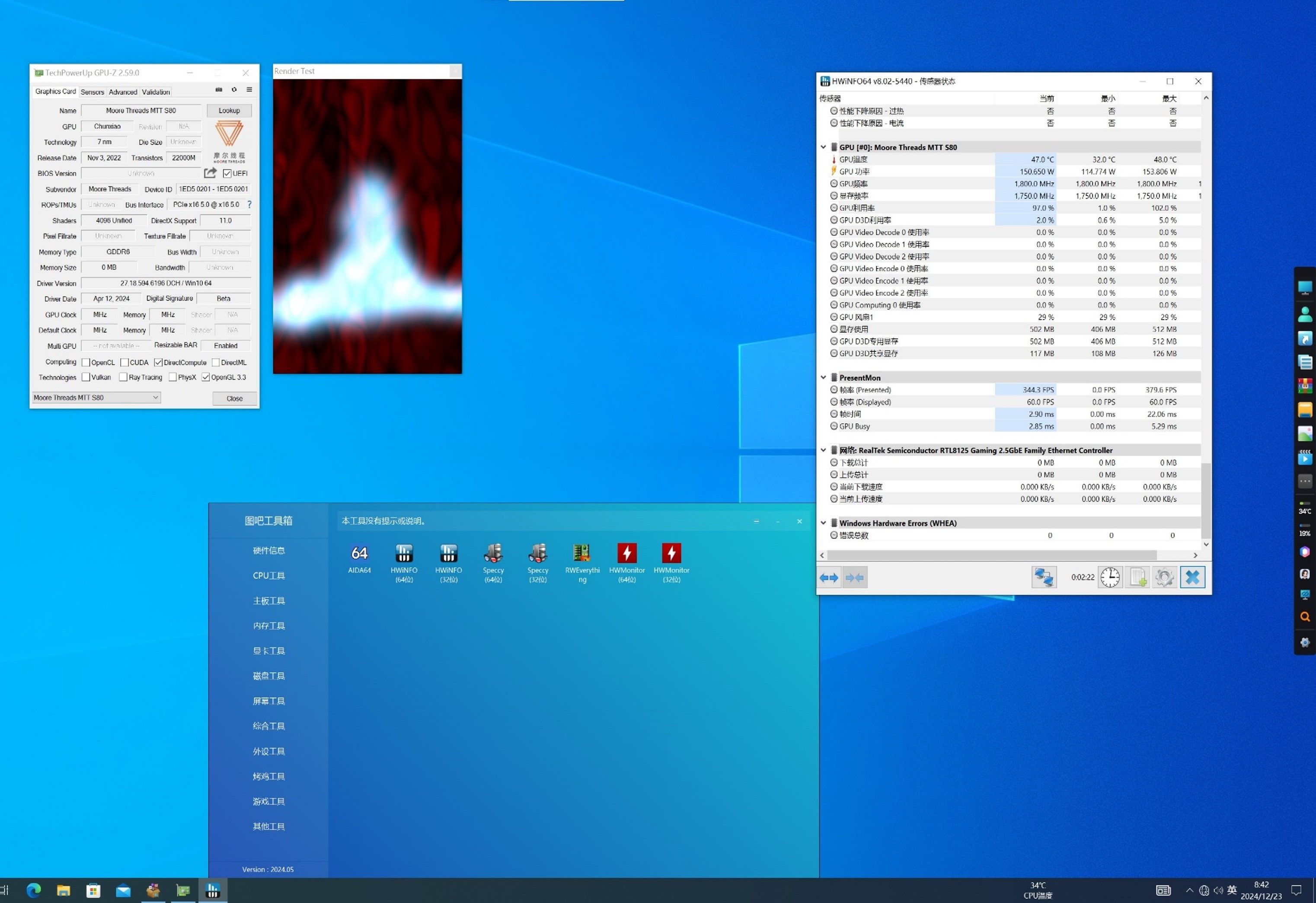

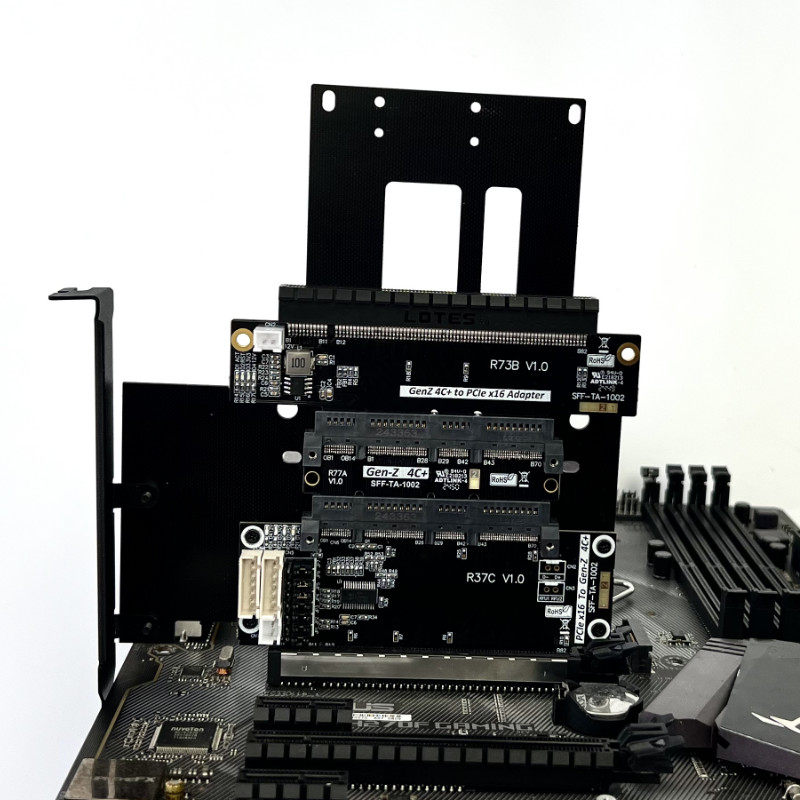

实验室实测串接后仍可以达到PCIe5.0，实测数据如下图：

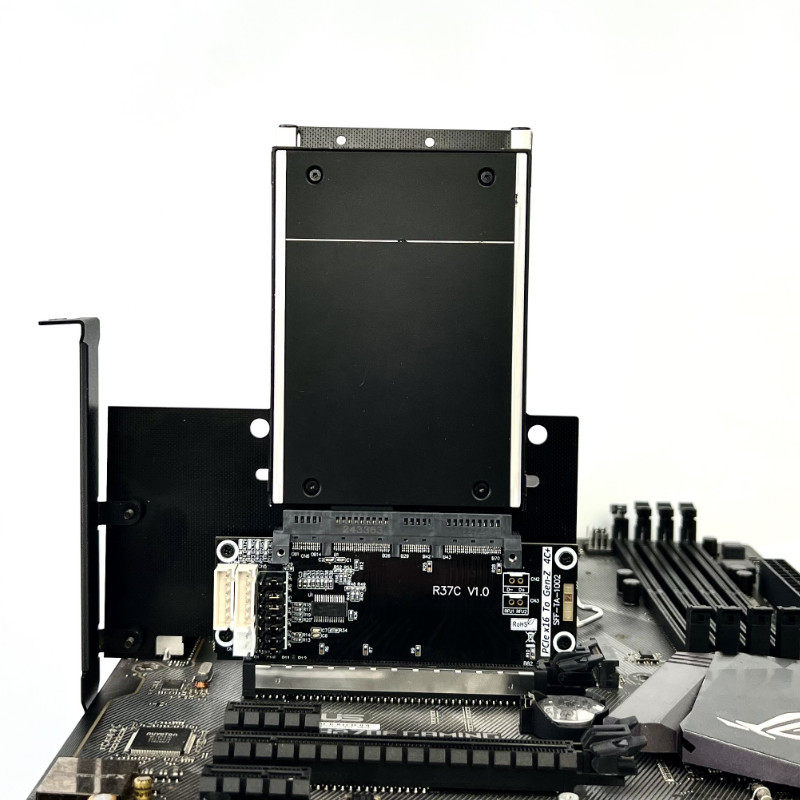

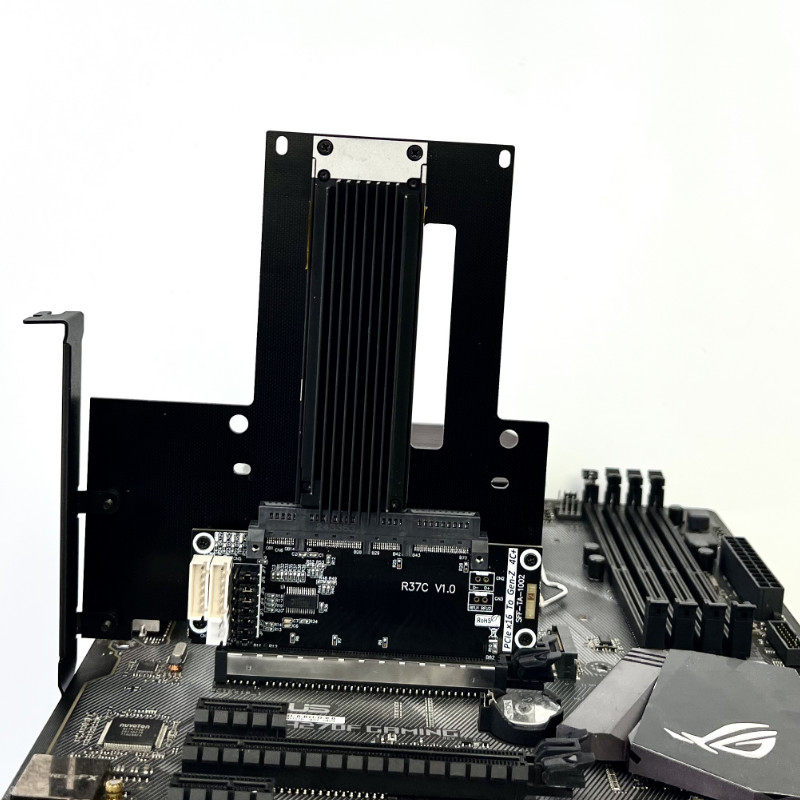

E1.S,E3.S不同结构如何固定?

随货配三种螺丝包，使用不同类型的硬盘请参照安装视频使用不同的螺丝包

规格书如下:

R37C:

R77A:

R73B:

原理图如下:

R37C:

R77A:

R73B:

资料下载链接:

打开 3D PDF 文件。请使用 Adobe Reader DC 软件。

3D Step & 3D PDF files download:

https://www.adtlink.cn/download/ADT_R37C_R73B_R77A_3D.zip

Schematic file download:

https://www.adtlink.cn/download/ADT R77A SCHEMATIC 20241124.pdf

https://www.adtlink.cn/download/ADT R73B SCHEMATIC 20241120.pdf

https://www.adtlink.cn/download/ADT R37C SCHEMATIC 20241130.pdf

Specification file download:

https://www.adtlink.cn/download/ADT R37C Cable specification 20250106.pdf

https://www.adtlink.cn/download/ADT R77A Cable specification 20250107.pdf

https://www.adtlink.cn/download/ADT R73B Cable specification 20250106.pdf
