R24A

ADT工厂直销，产品性能优良，口碑超好产品，100%全检通电测试发货。

公司品牌：ADT（尔达特电子）

产品型号：R24A

产品名称：PCIe 5.0 x4转M.2 NVME转接卡

速度带宽：PCIe 5.0 x4

采购提示：务必先买1~2个样品测试验证无误后再大批量采购。

产品型号说明:

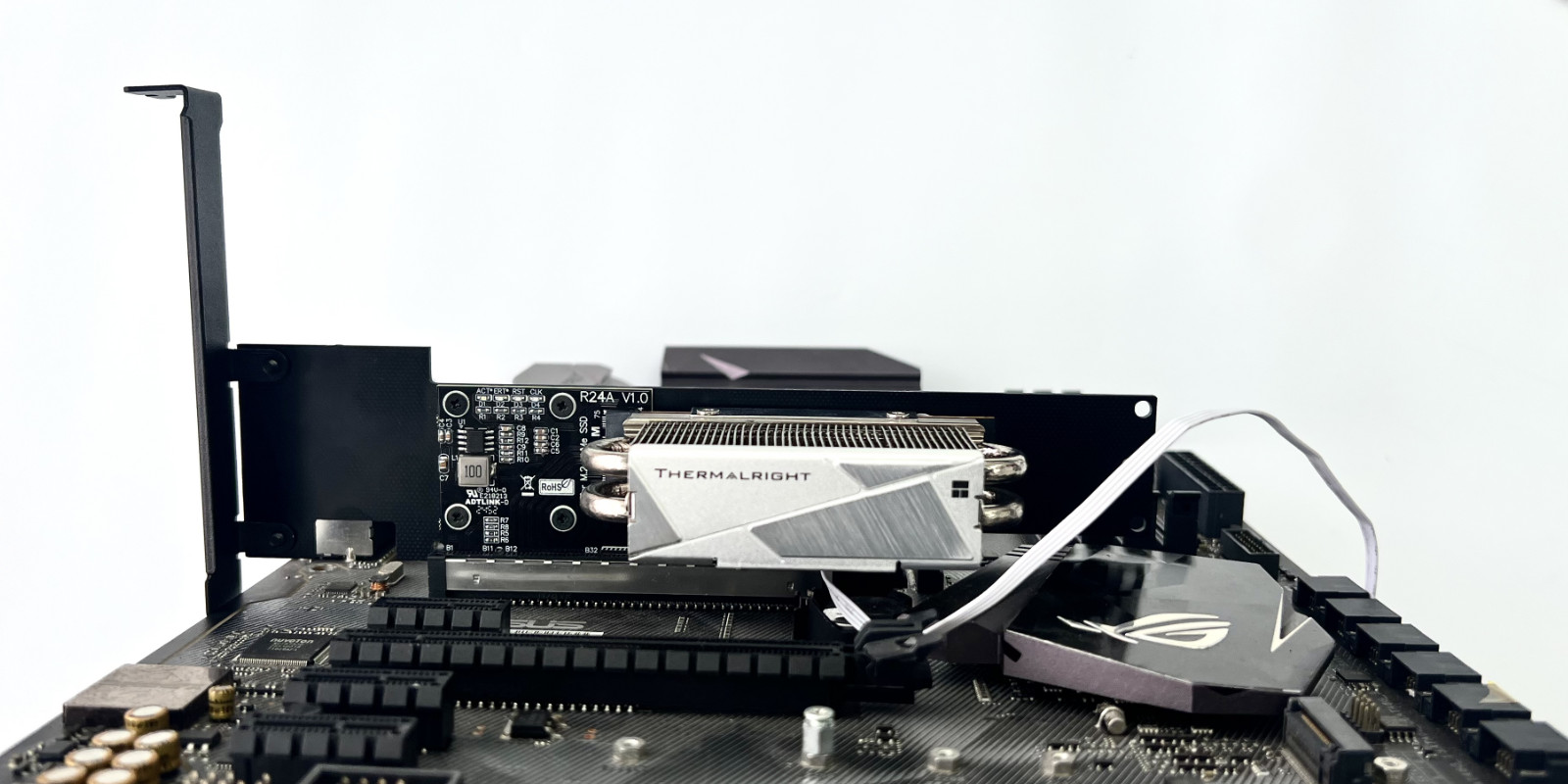

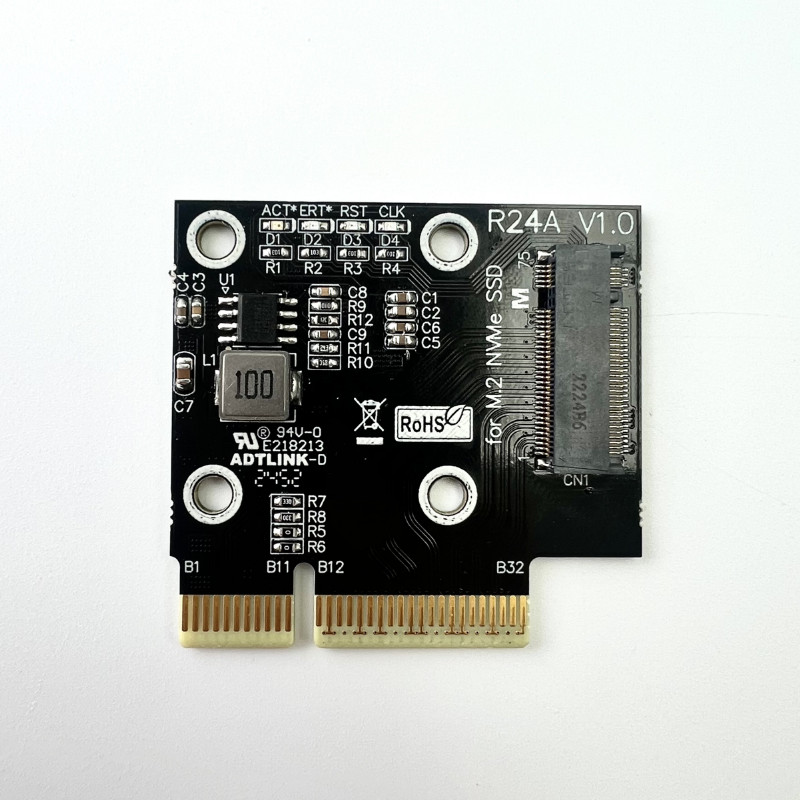

产品实拍:

产品优势:

1. 支持PCIe 5.0 X4 兼容Gen3/Gen4/Gen5

2. 独家设计支架底板

3. 金手指镀金工艺, 金厚至10U，符合IPC一级国际标准

4. 高频低阻耐高温抗氧型PCB板材，不变形色泽黄晶半透不发白不发黑

技术问题总汇：

型号R24A的支架尺寸?

R24A指示灯怎么样是正常的？

R24A有四颗指示灯：D1灯为读写灯，在读写过程中会闪烁；D2为故障灯，正常情况下为熄灭状态；D3灯为RESET灯，正常情况下只会在开机状态下闪烁一次；D4灯为REQCLK#灯，正常情况下为常亮状态。

型号R24A支持5.0吗?

实验室实测可以达到PCIe5.0，实测数据如下图：

R24A规格书:

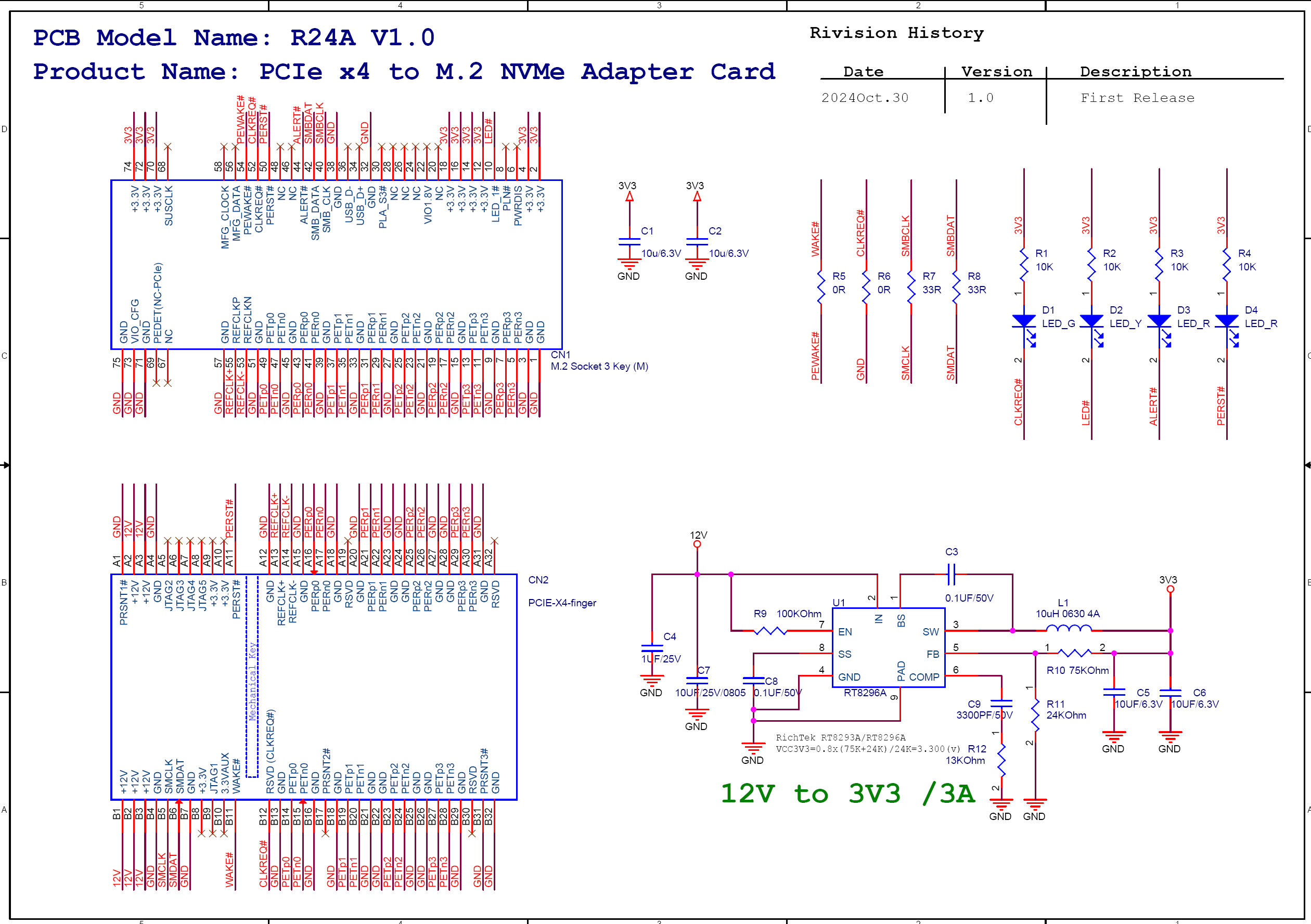

R24A原理图:

资料下载链接:

打开 3D PDF 文件。请使用 Adobe Reader DC 软件。

3D Step & 3D PDF files download:

https://www.adtlink.cn/download/ADT_R24A_3D.zip

Schematic file download:

https://www.adtlink.cn/download/ADT R24A SCHEMATIC 20241202.pdf

Specification file download:

https://www.adtlink.cn/download/ADT R24A Cable specification 20250107.pdf
