R27A R27B R27C

ADT工厂直销，产品性能优良，口碑超好产品，100%全检通电测试发货。

公司品牌：ADT（尔达特）电子

产品型号：R27A,R27B,R27C

产品名称：PCIe 5.0 x4转U.2 (SFF-8639)转接卡

                 PCIe 5.0 x4转U.3 (SFF-TA-1001)转接卡

                 PCIe 5.0 x4转E1.S/E3.S (SFF-TA-1002)转接卡

速度带宽：PCIe 5.0 x4

采购提示：务必先买1~2个样品测试验证无误后再大批量采购。

产品型号说明:

产品实拍:

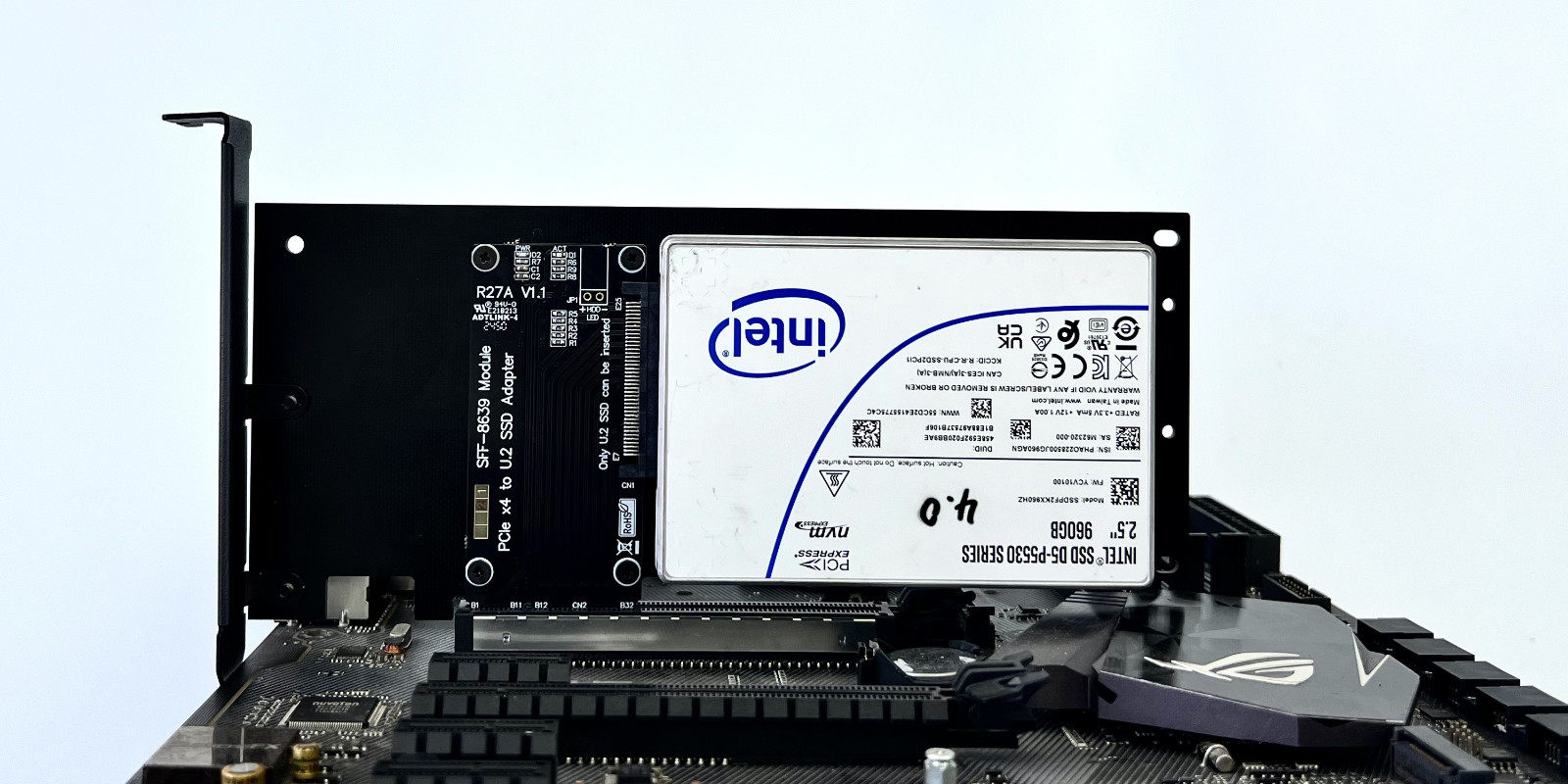

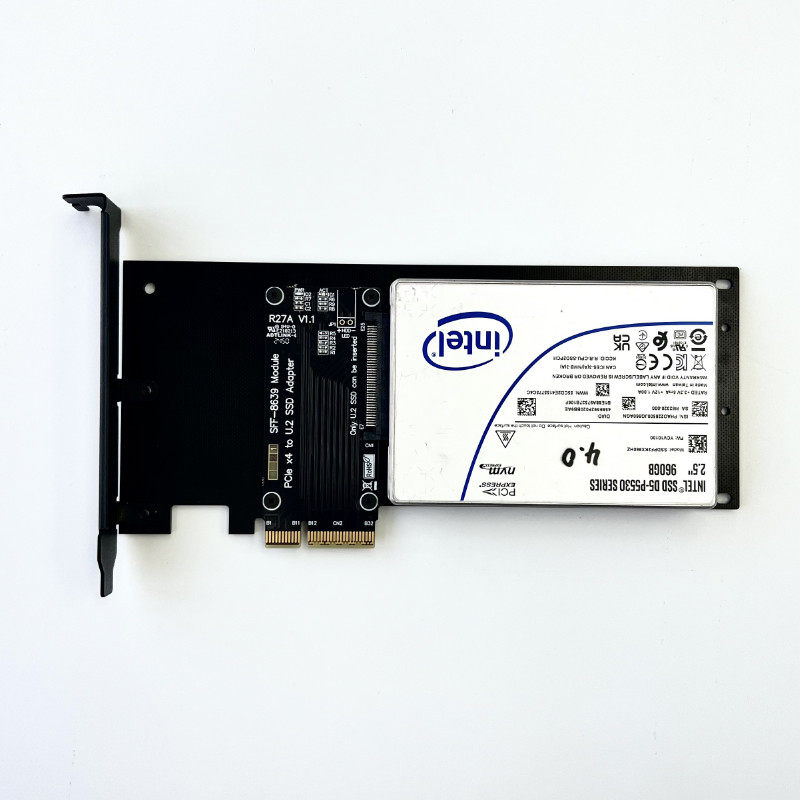

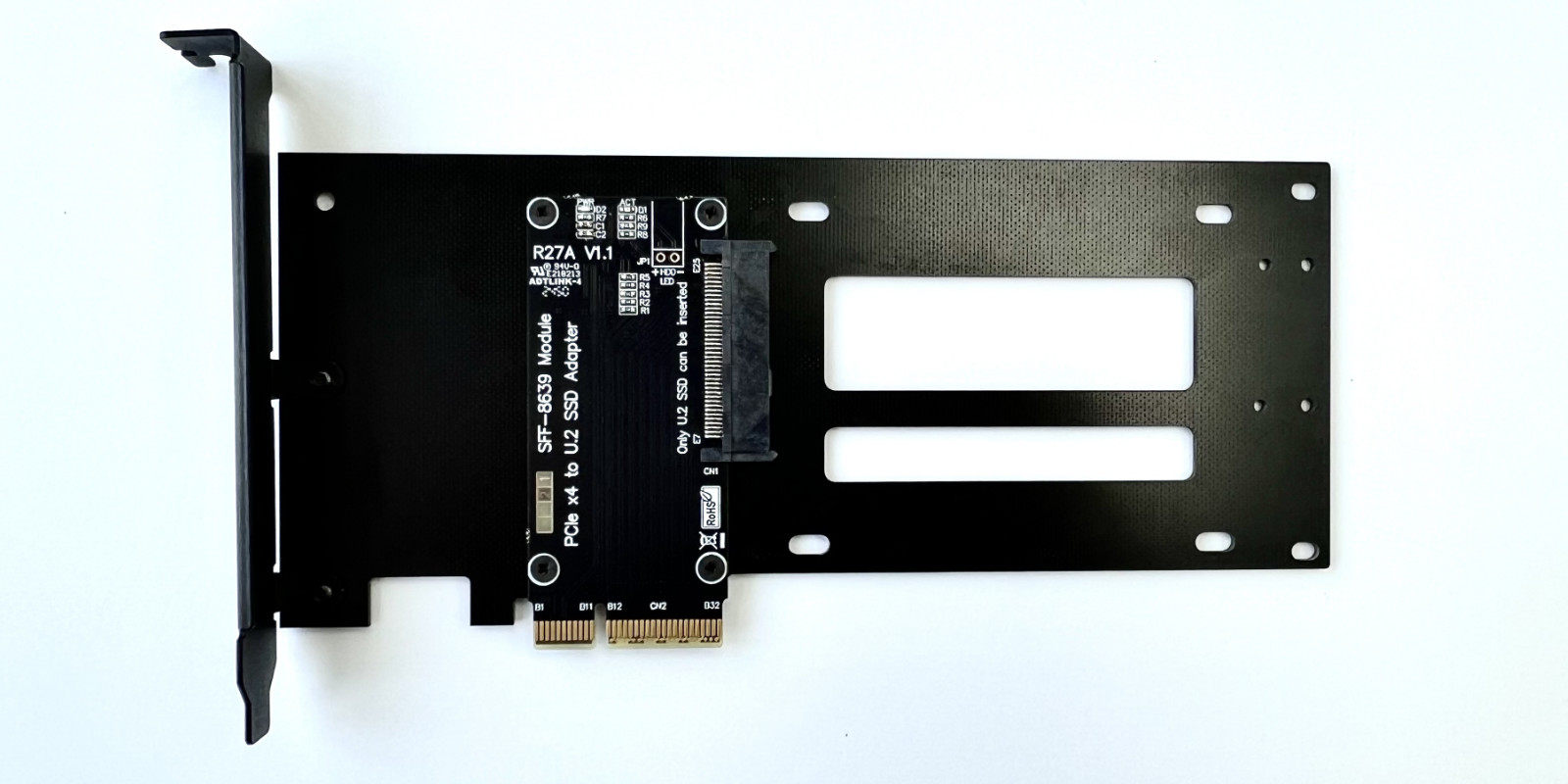

R27A:

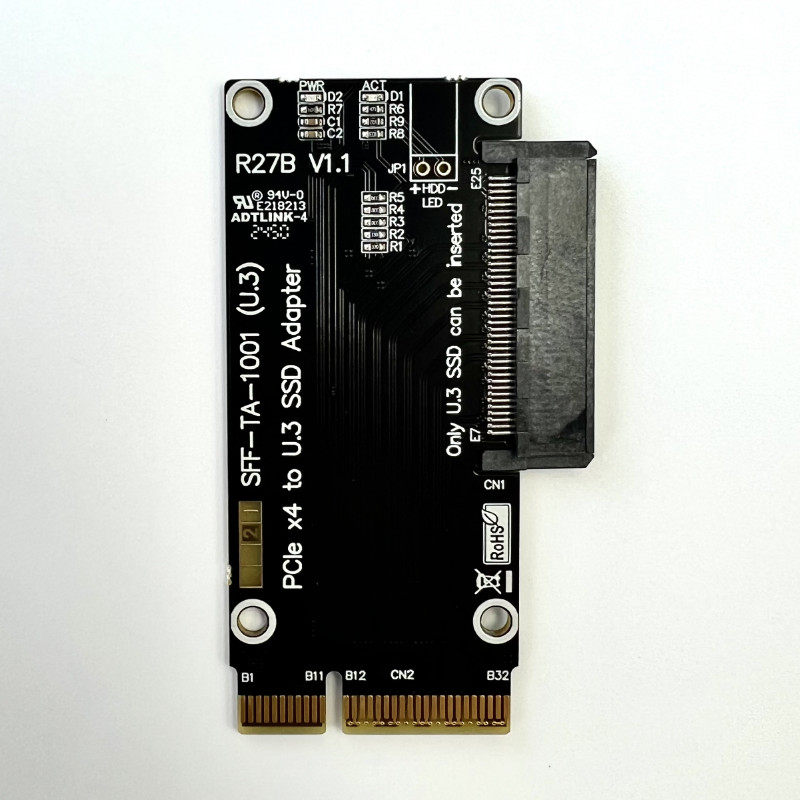

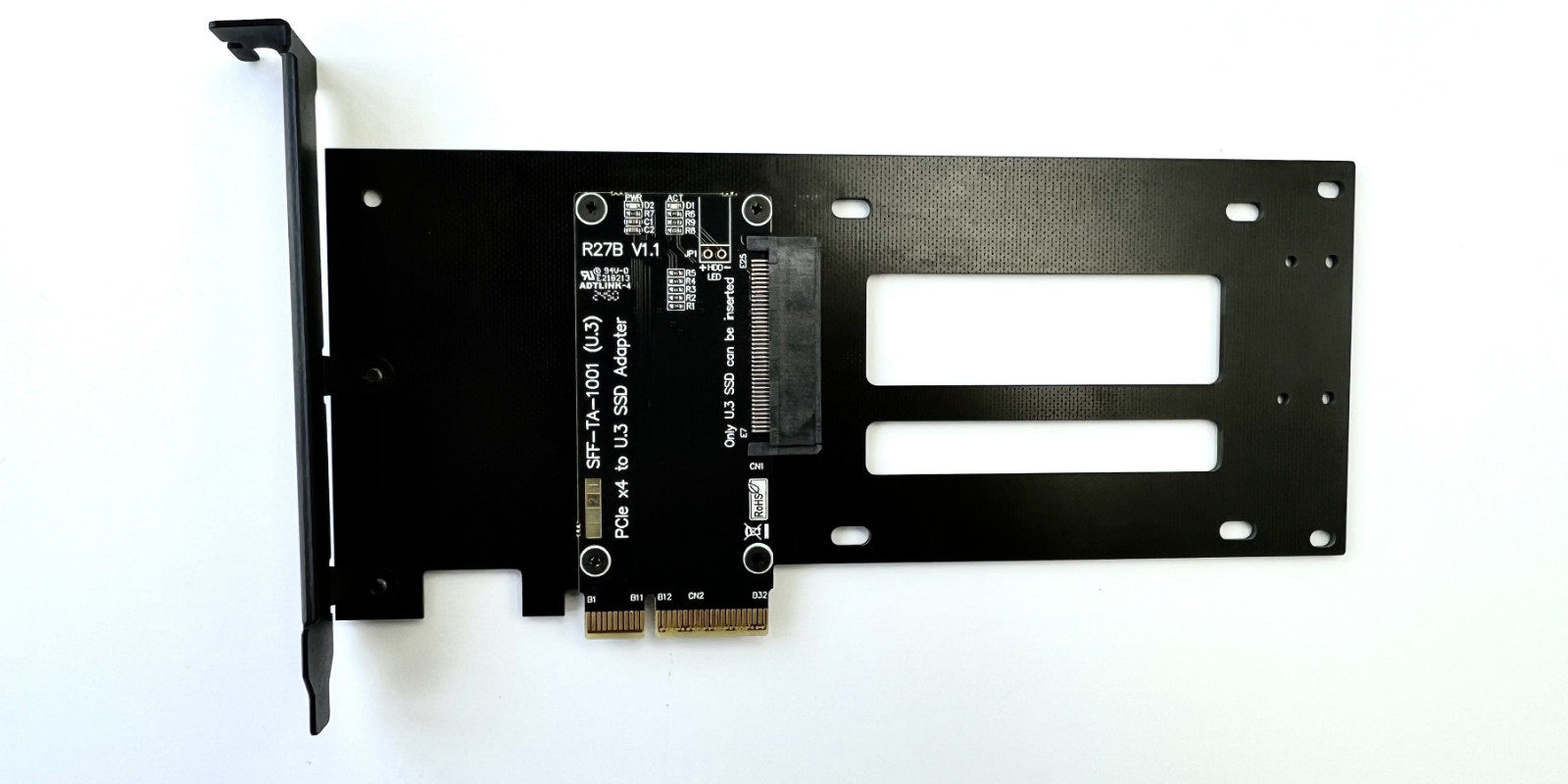

R27B:

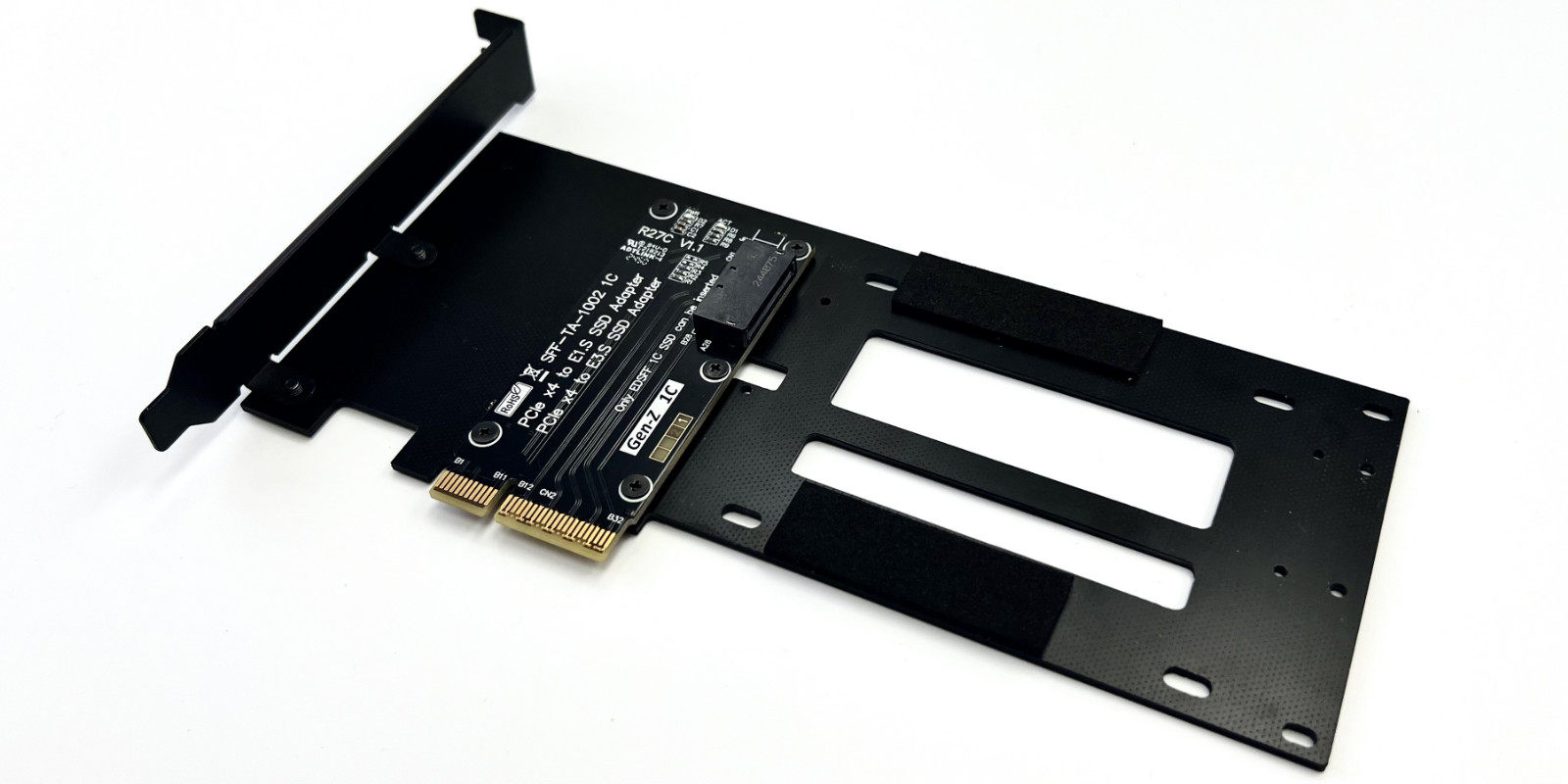

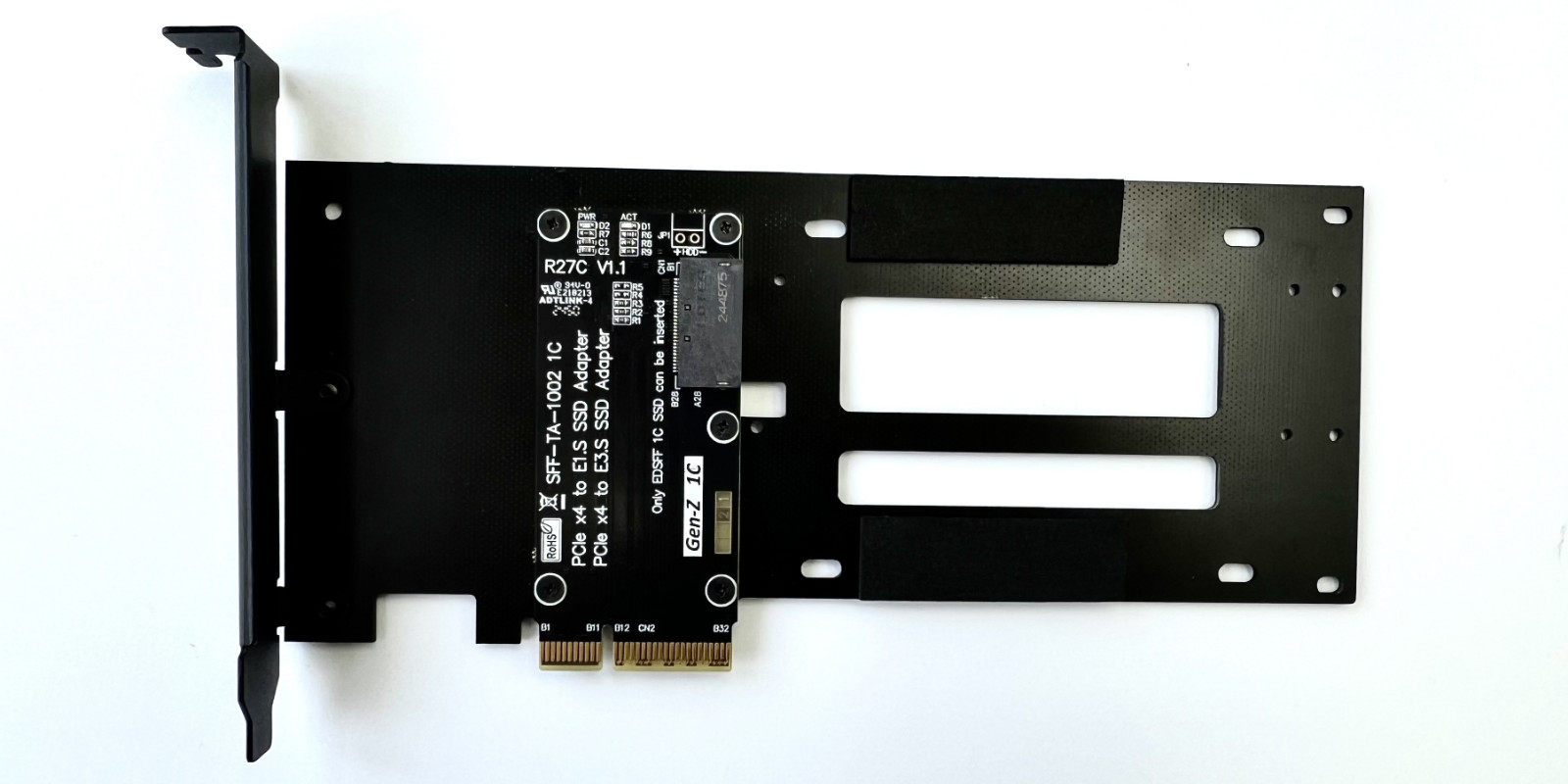

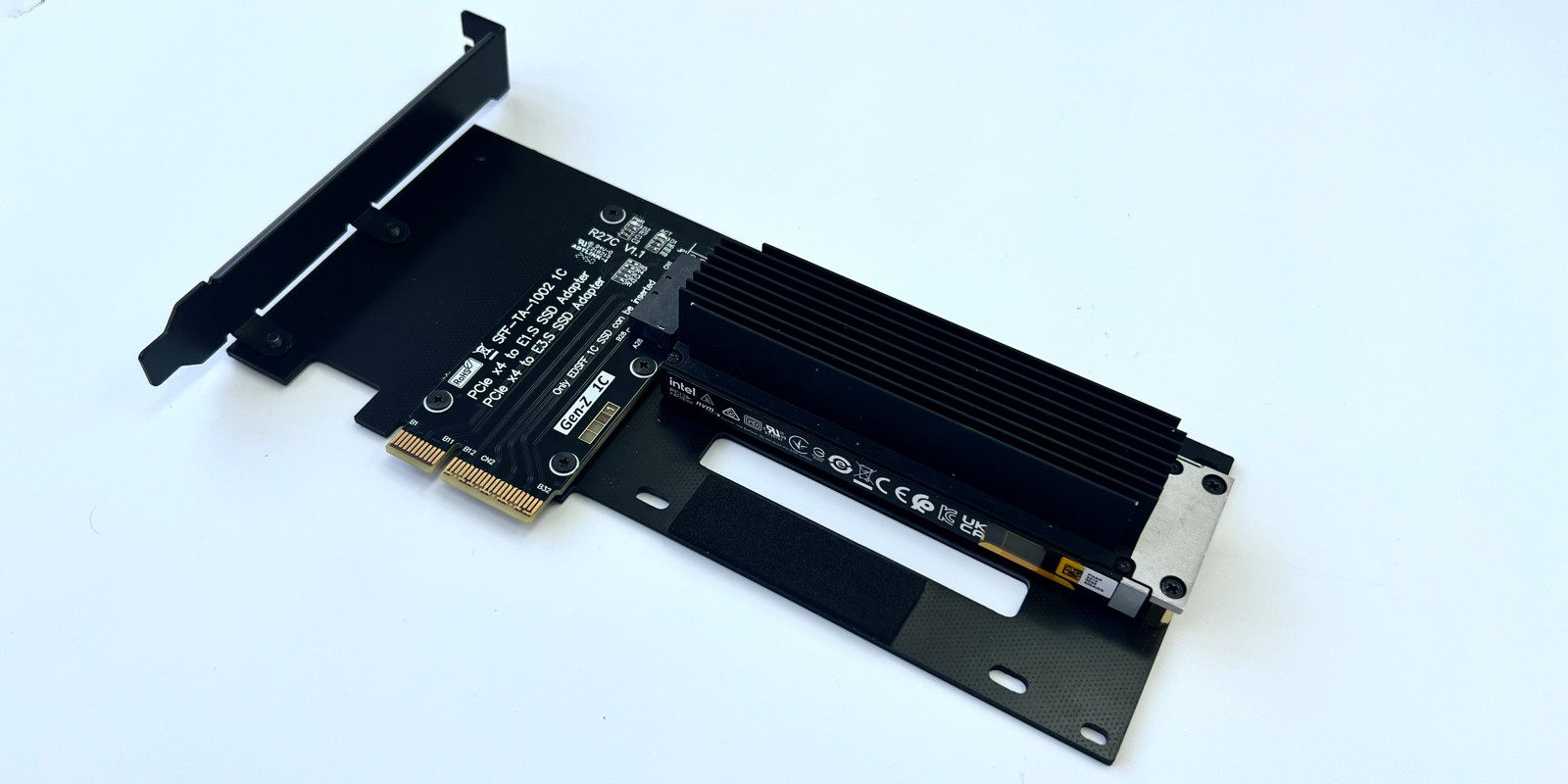

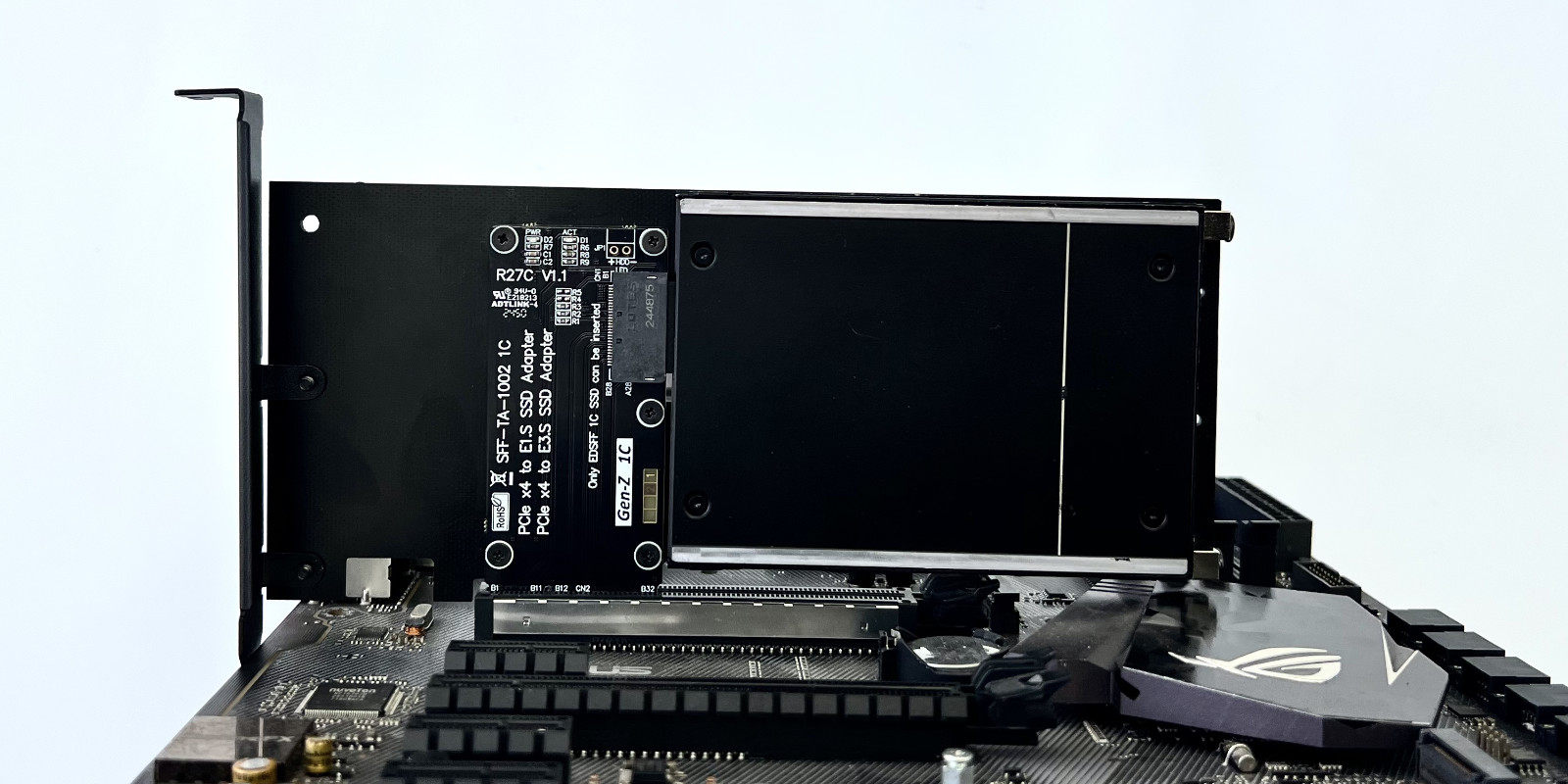

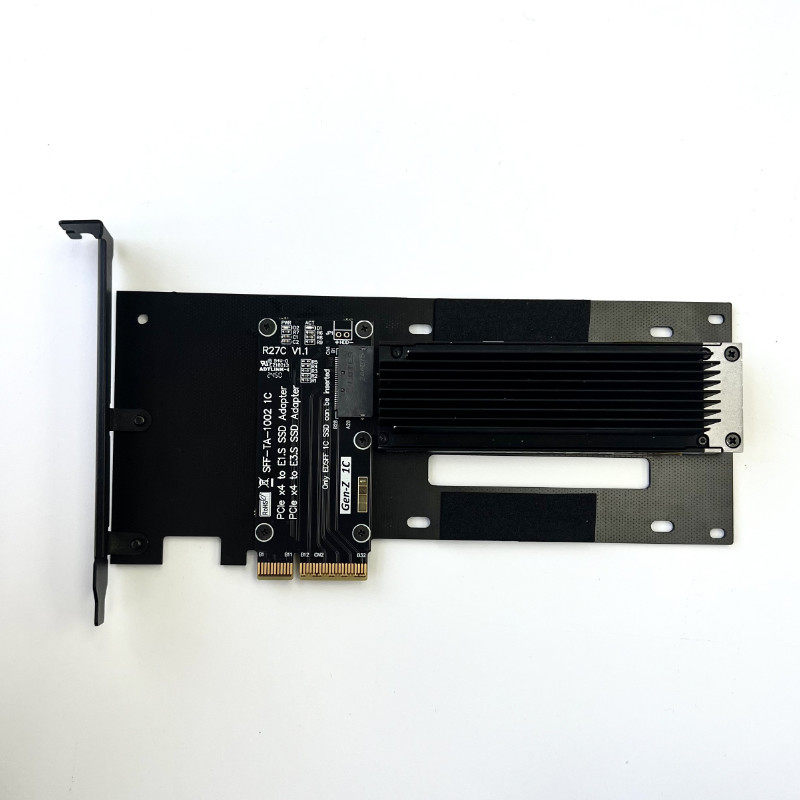

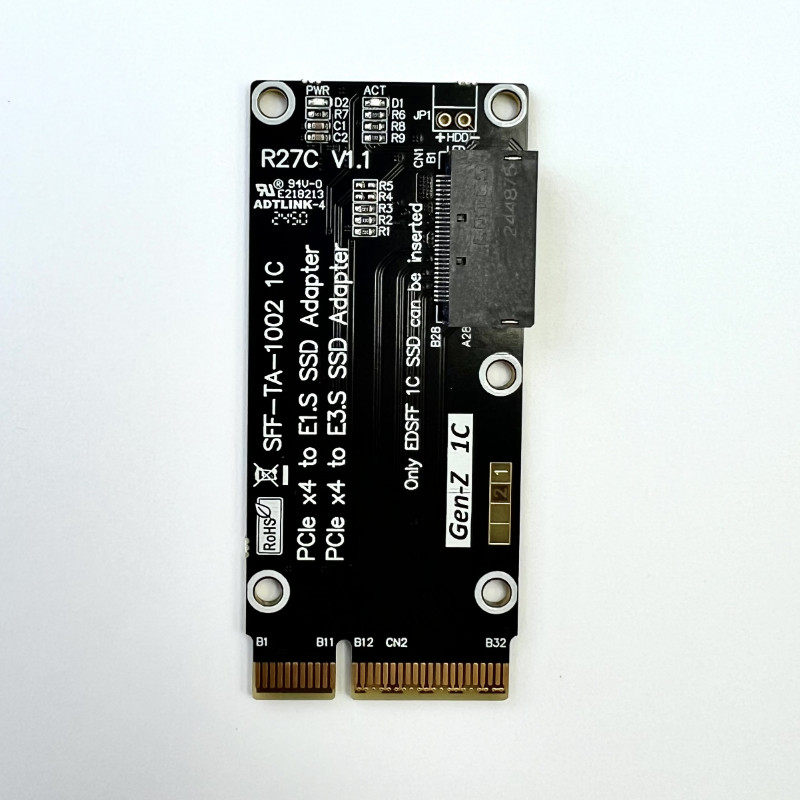

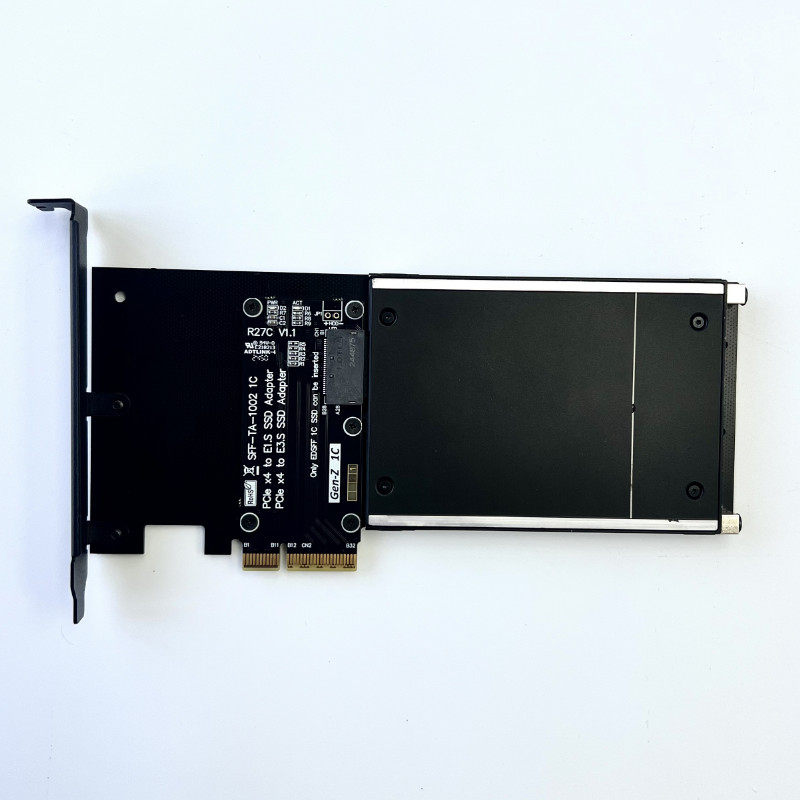

R27C:

产品优势:

1. 支持PCIe 5.0 X4 兼容Gen3/Gen4/Gen5

2. 独家设计支架底板，完美适配U.2/U.3/E1.S/E3.S硬盘

3. 金手指镀金工艺, 金厚至10U，符合IPC一级国际标准

4. 高频低阻耐高温抗氧型PCB板材，不变形色泽黄晶半透不发白不发黑

技术问题总汇：

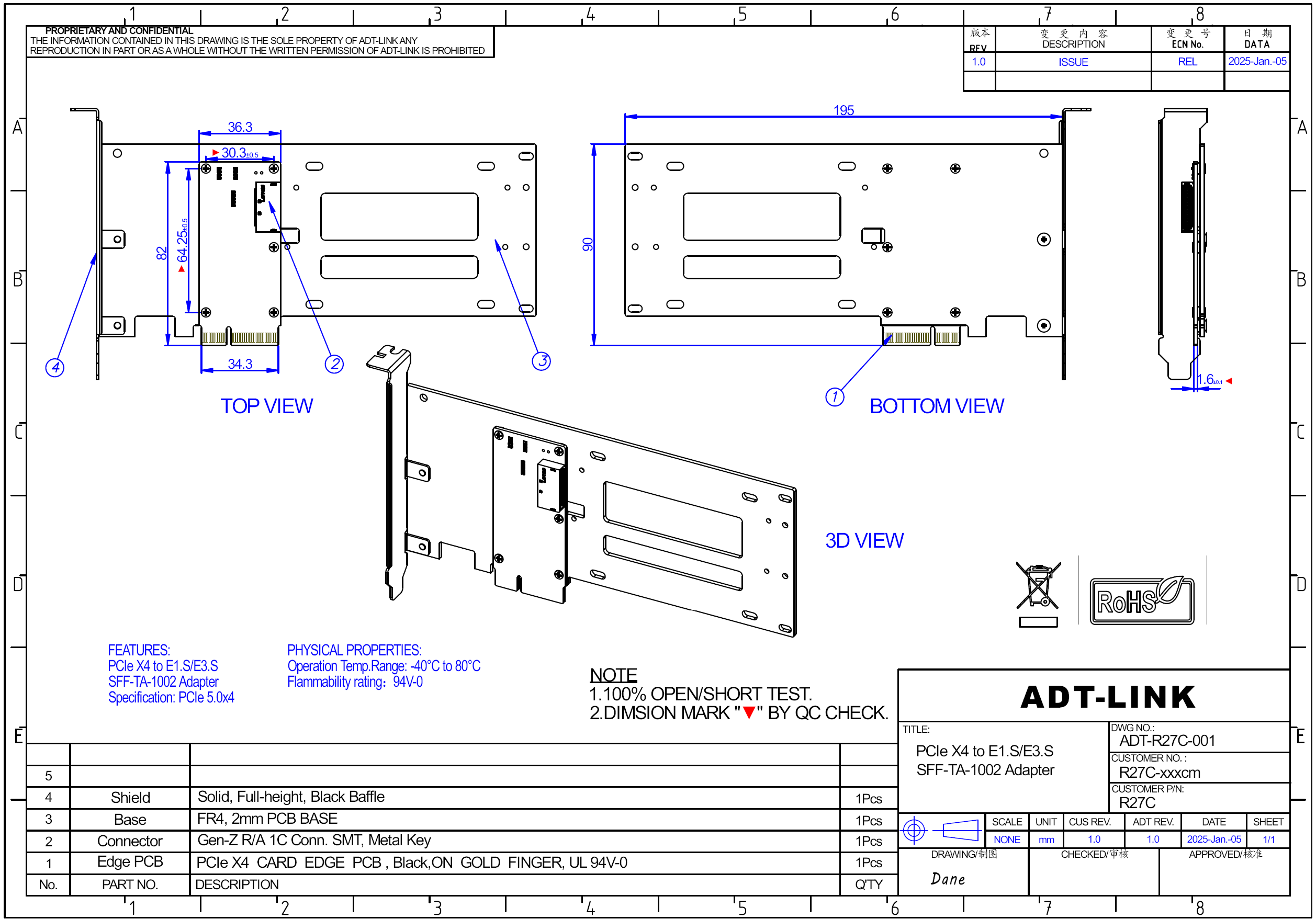

型号R27A,R27B,R27C的支架尺寸?

R27A,R27B,R27C指示灯怎么样是正常的？

R27A和R27B的D2灯为电源指示灯，D1灯为读写灯，正常情况下，D1灯为常亮，D2灯读写状态下会闪烁;R27C正常情况下D1灯和D2灯都为常亮状态，其中D1灯只要设备处于通电状态就会亮起，如果需要熄灭，请关闭电源。

R27A,R27B,R27C使用不同类型的硬盘如何固定?

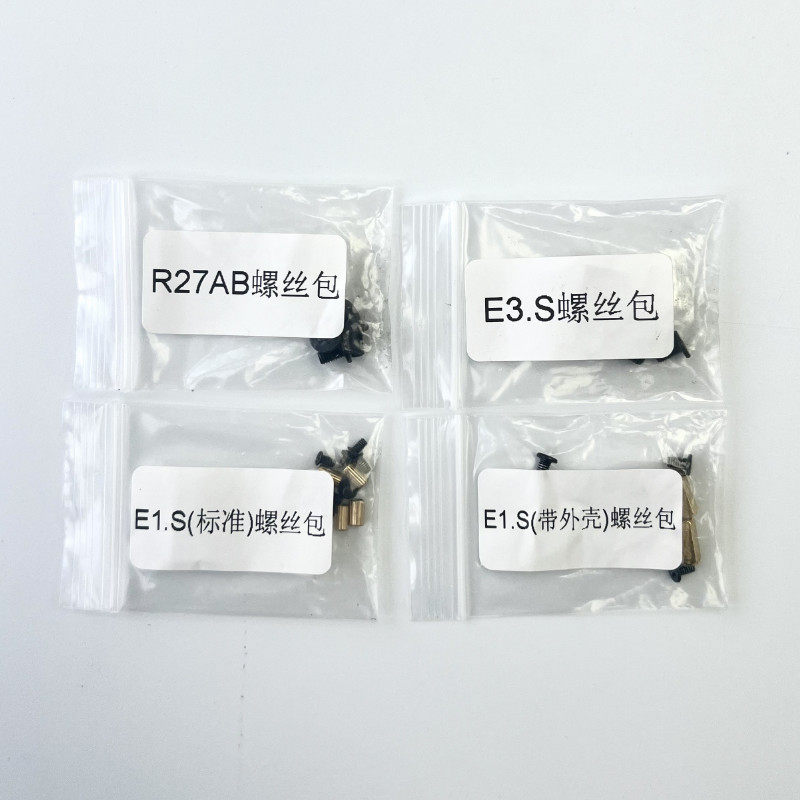

R27A和R27B随货配R27AB螺丝包，具体安装步骤操作请参照安装视频；

R27C随货配三种螺丝包， 使用不同类型的硬盘请参照安装视频使用不同的螺丝包 。

R27A,R27B和R27C互相兼容嘛？

不互相兼容，不可以混用。R27C适用于E1.S硬盘和E3.S硬盘，R27A适用与U.2硬盘，R27B适用与U.3硬盘，U.2和U.3虽然接口外观一样，但是引脚定义不同，不可以混用，请注意辨别。

型号R27C支持5.0吗?

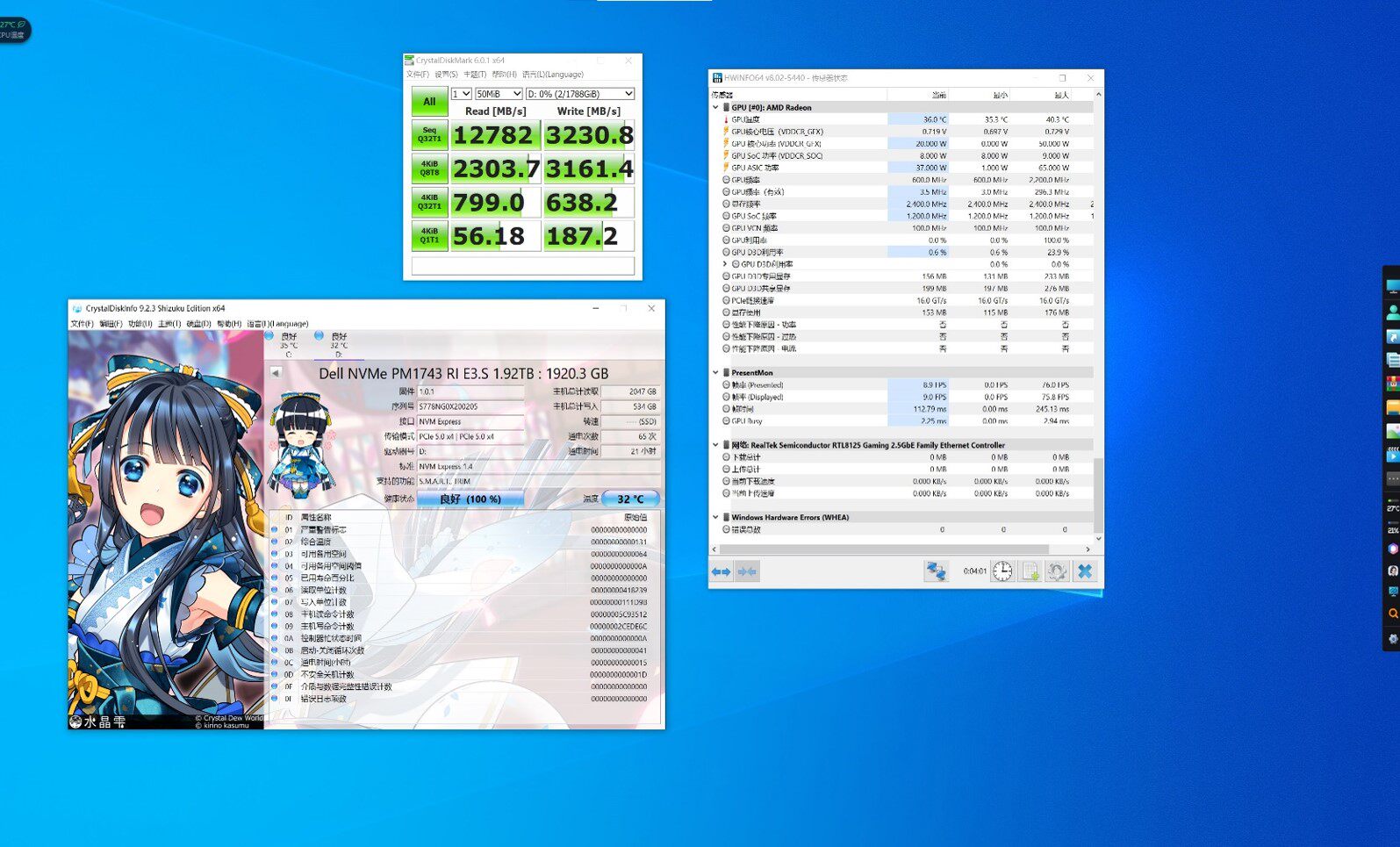

实验室实测可以达到PCIe5.0，实测数据如下图：

R27A规格书:

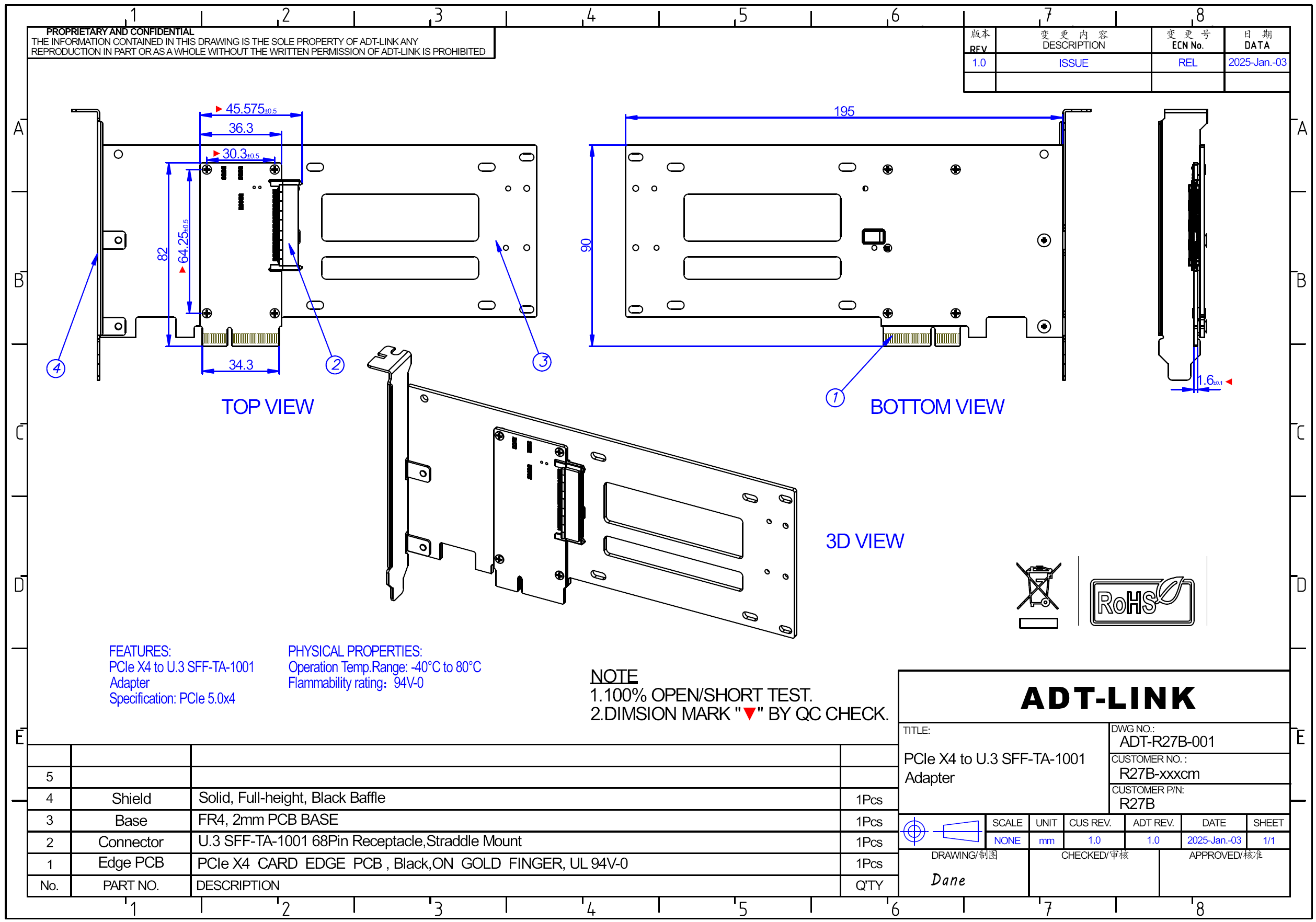

R27B规格书:

R27C规格书:

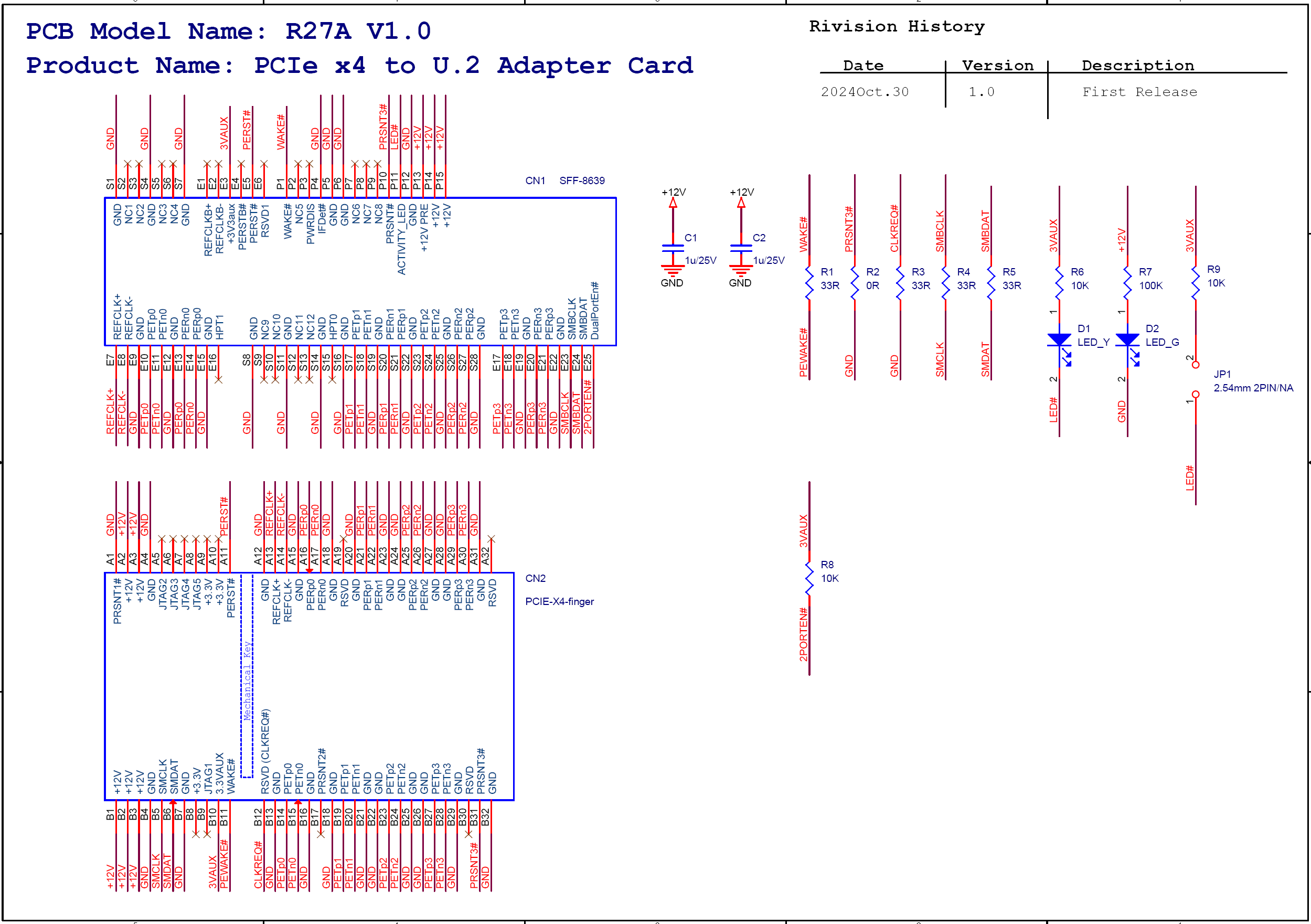

R27A原理图:

R27B原理图:

R27C原理图:

资料下载链接:

打开 3D PDF 文件。请使用 Adobe Reader DC 软件。

3D Step & 3D PDF files download:

https://www.adtlink.cn/download/ADT_R27x_3D.zip

Schematic file download:

https://www.adtlink.cn/download/ADT R27A SCHEMATIC 20241124.pdf

https://www.adtlink.cn/download/ADT R27B SCHEMATIC 20241124.pdf

https://www.adtlink.cn/download/ADT R27C SCHEMATIC 20241124.pdf

Specification file download:

https://www.adtlink.cn/download/ADT R27A Cable specification 20250106.pdf

https://www.adtlink.cn/download/ADT R27B Cable specification 20250106.pdf

https://www.adtlink.cn/download/ADT R27C Cable specification 20250106.pdf
