R66SF

此产品仅限工程人员使用，不退不换，请慎拍！

ADT工厂直销,产品性能优良,口碑超好产品,100%全检通电测试发货

公司品牌：ADT（尔达特）电子

产品型号：R66SF

产品名称：mini PCI-E转接板延长线

线材长度：3-100cm （支持线长定制）

速度带宽：PCIe3.0x1  gen3 8G/bps

适配范围：主板上mpcie接口延，支持WIFI卡。

购买限制：仅供专业工程师指定购买，普通用途不适合不能用，普通买家请勿购买。

采购提示：务必先买1~2个样品测试验证无误后再大批量采购。  本店可开立普票，如需开票请于提交订单时联系客服。

友情提示：本商品兼容问题多，不正确组装或不当操作会烧毁你的设备。限专业工程师指定购买。本产品是订制品不退不换，请考虑并确认清楚再下单购买。

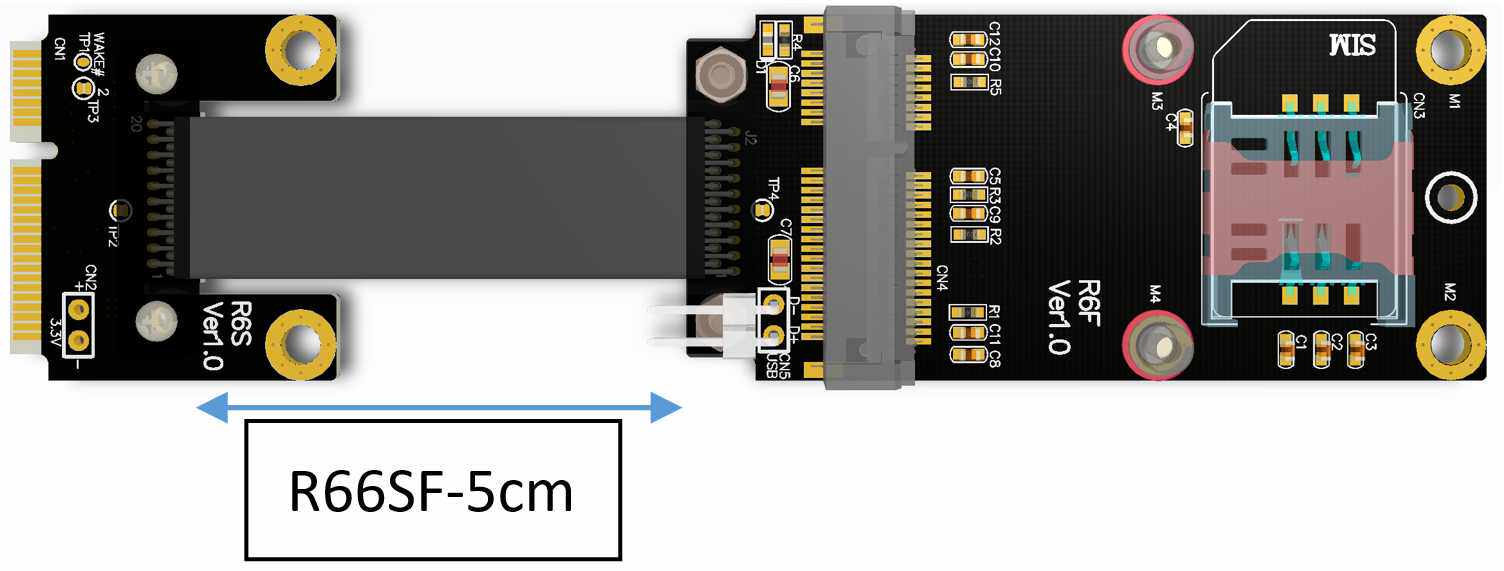

线材长度说明：本店的线材长度是指可视线材的部份，不包含PCB以及连接器，如果包含PCB要再加12cm左右。如此总长约为17公分，参考下图R66SF-5cm(5厘米)蓝色箭头的距离标注。

螺丝孔孔距参考绿色箭头尺寸标注，线长会有一定的误差，介意者勿拍，具体误差情况参考下图：

产品型号说明：

产品优势:

一．线材优势，使用德国专利进口线材，使用台湾进口Lotes连接器，高频支持PCIe 3.0 8G/bps稳定转输

二．线长优势，从5厘米到1米都可以接受订制，本店销售的转接线，线材阻抗低，60公分以内的线长支持PCIe3.0全速。

三．差分信号无过孔设计，不存在寄生电容及寄生电感的信号衰减干扰问题， 更不会有CAF微短路现象，产品经久耐用

四．产品选用优质材料，PCB做工精密，铜材厚度加厚到1oz， 金手指镀金含量足，镀金足导电性能好，可降低氧化生锈阻抗升高而造成的死机蓝屏问题。全速稳定，不须降速，不存在兼容问题。

五．产品选用的线材本身就很耐用了， 在金属焊接点处使用厚度达3mm的PCB垫片保护，并锁上螺丝及六角螺帽紧固，产品坚固可靠耐拉扯，抗干扰，不会有断线掉钉问题。线材可弯可折，不影响使用。

六．PCB矮化及加胖设计， 矮化不会卡到显卡， 加胖加长设计让板卡更容易安装，减少损坏机率。

技术问题总汇

支持全高的插槽吗？

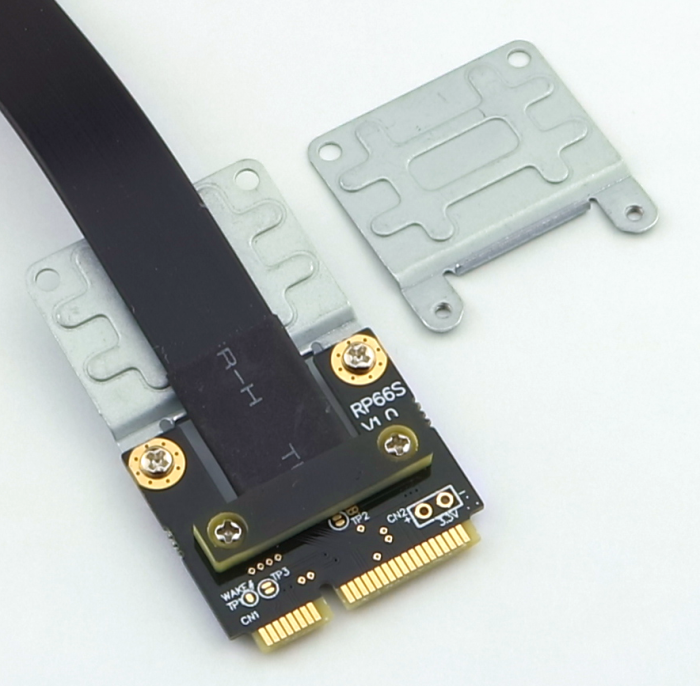

产品尺寸是半高的， 请在下单时，在买家留言的栏位里填写 「附全高铁片」，本店将依你的留言免费赠送你一个，加装上后即可支持全高插槽。

为什么有些转接线用不到一年就陆续发生死机蓝屏，电脑不稳定，而且死机频率越来越高？

相同的规格都是PCIe转接延长线,不同的是选用的材料及设计功力。如果您购买的延长板PCB材质差,设计不良再加上使用环境不好造成CAF微短路发生导致死机。本店产品设计,保证严选PCB高TG160材质,生产工艺精良,在严苛的环境下使用,产品失效风险仍然可以降到。

是否需要外接电源?

本店产品电源电路设计良好，不需要额外的外接电源。

线材的厚度多少？软吗？

本商品的线材厚度达1.4mm，本商品的线材比较硬一些。

线材的质量如何？有屏蔽吗？

采用EMI屏蔽导电聚合物，新型的材料用于EMI屏蔽，扁平电缆设计。 这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖，以防止电磁频率的入射或出射发射，小化干扰和性能降级，并且减小扩展器的重量。

购买注意事项:

1. 插线时一定要认清方向，不要插反或插偏位，防止烧毁设备，插线时先扶住设备的插座再插线，避免用力过猛将插座引脚插断。

2. 各种主板及设备信号驱动能力等条件都不相同， 本店测试的结果并不保证和您的测试结果一致，只要是接了延长线，信号都会有损耗，要求者,请勿购买

3. 网卡或主板是电子产品会随时间增加而老化氧化，不支持老设备。超过四年者。请勿购买。

4.限工程人员指定购买，没有DIY能力，无法自行安装者，请勿购买

5. mPCIe每个主板的设计都不一样，不支持WWAN(3G网卡)接口，不支持mSATA(SSD硬盘)接口，只支持WAN(WiFi)接口

6.只要是转接线，就存在兼容问题，请自行确认你的设备和主板系统的兼容性，无法确定者，请勿购买。

7.本商品只支持mini PCI-E WiFi接口，请自行确认你的主板是否为此一接口， 如果不能确认，请勿购买。

8.已知 HP Lenovo这二个品牌的笔记型电脑有BIOS白名单兼容问题可能造成你的网卡无法使用。请自行确认笔记型电脑和你的网卡的兼容问题，如果不能确认，请勿购买。

9. 此商品兼容问题多，仅限工程专业人士采购，其它人员请勿购买。

10. 显卡或主板是电子设备会随时间增加而老化氧化，再接上延长线只会更加不稳定。不支持老设备。你的设备超过三年以上不支持。请勿购买。
