产品型号:R6系列商品
产品名称:mPCI-E转接板延长线
线材长度:3cm-100cm (支持线长定制)
适配范围:主板mpcie接口转接,PCI-E X1适用于WIFI卡
速度带宽:PCIe 3.0x1
ADT工厂直销,产品性能优良,口碑超好产品,100%全检通电测试发货
公司品牌:ADT(尔达特)电子
产品型号:R6系列商品
产品名称:mPCI-E转接板延长线
线材长度:3cm-100cm (支持线长定制)
适配范围:主板mpcie接口转接,PCI-E X1适用于WIFI卡
速度带宽:PCIe 3.0x1
使用限制:仅供专业工程师指定购买,普通用途不适合不能用,普通买家请勿购买。
采购提示:务必先买1~2个样品测试验证无误后再批量采购。
友情提示:本商品兼容问题多,不正确组装或不当操作会烧毁你的设备。限专业工程师指定购买。本产品是订制品不退不换,请考虑并确认清楚再下单购买。
线材长度说明:

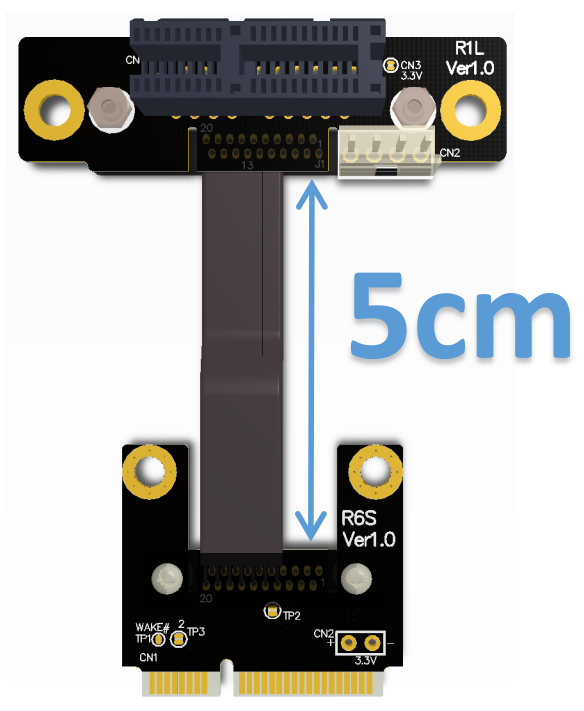

本店的线材长度是指可视线材的部份,不包含PCB以及连接器,如果包含PCB和连接器要再加3.5cm左右。如此总长约为8.5cm,参考下图线长5cm蓝色字的尺寸标注。
产品优势:
一.高速优势,使用德国专利进口线材,高频支持PCIe 3.0x1, 8G/bps稳定转输
二.线长优势,从1厘米到1米都可以接受订做,本店销售的转接线,线材阻抗低,60公分以内的线长可以稳定支持PCIe3.0全速.
三.差分信号无过孔设计,不存在寄生电容及寄生电感的信号衰减干扰问题, 更不会有CAF微短路现象,产品经久耐用
四.PCB选用高频低阻的优质材料,PCB做工精密,金手指镀金含量足,镀金足导电性能好,可降低氧化生锈阻抗升高而造成的死机蓝屏问题。
五.产品选用的线材本身就很耐用了, 在金属焊接点处使用厚度达3mm的PCB垫片保护,并锁上螺丝及六角螺帽紧固,产品坚固可靠耐拉扯,抗干扰,不会有断线掉钉问题。
产品实拍
(R61SF-15cm 焊电源线)
技术问题总汇

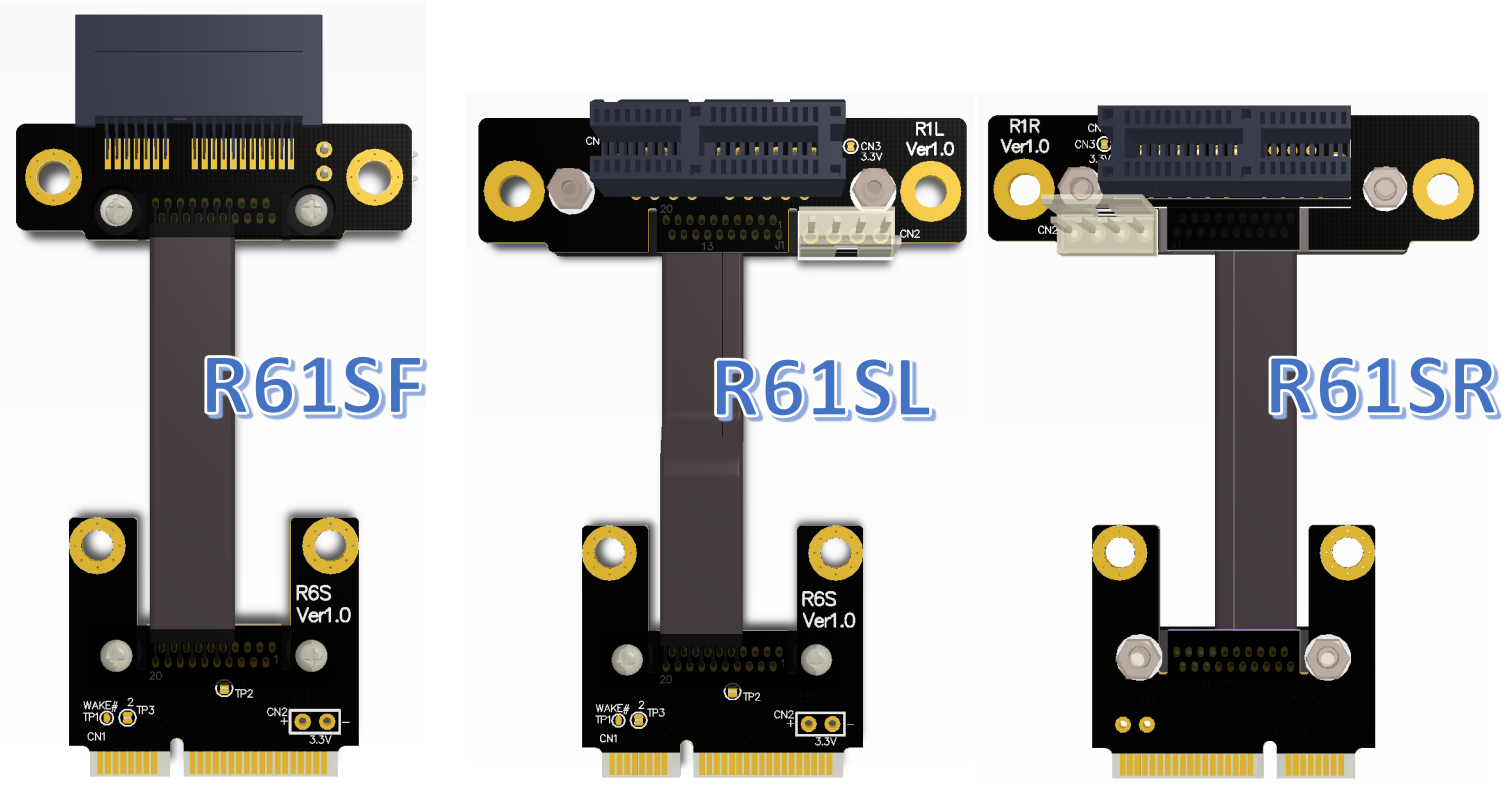

SF/SL/SR的区别为何?
只有连接器插口方向不同。
SL:PCIe连接器和PCB板直立90度
SF:PCIe连接器和PCB板水平180度
SR:PCIe连接器和PCB板倒立270度
线长可否订制?
本店做过从2cm到100cm的线都可加工,订制品请洽客服另加收费,订制品不接受退货。
支持全高吗?
需要半高转全高铁架请连系客服
是否需要外接电源?
mini PCI-e 本身无12V电源供给能力, 所以必须安装电源,随货附SATA电源线, 电源线必须接上才可以正常使用。
线材的厚度多少?软吗?
本商品的线材厚度仅1.4mm,比起SATA的2.0mm薄很多,所以本商品的线材比SATA线还要柔软一些。
线材的质量如何?有屏蔽吗?
采用EMI屏蔽导电聚合物,新型的材料用于EMI屏蔽,扁平电缆设计。 这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖,以防止电磁频率的入射或出射发射,小化干扰和性能降级,并且减小扩展器的重量。
购买注意事项:
. 插线时一定要认清方向,不要插反或插偏位,防止烧毁设备,插线时先扶住设备的插座再插线,避免用力过猛将插座引脚插断。
. 各种主板及设备信号驱动能力等条件都不相同, 本店测试的结果并不保证和您的测试结果一致,只要是接了延长线,信号都会有损耗,要求者,请勿购买
. 没有DIY能力,无法自行安装者,请勿购买、
.只要是转接线,就存在兼容问题,请自行确认你的设备和主板系统的兼容性,无法确定者,请勿购买。
.本商品只支持mini PCI-E接口(mPCIe),不支持mSATA接口,请自行确认你的主板是否为mPCIe接口, 如果不能确认,请勿购买。
.已知 HP Lenovo这二个品牌的笔记型电脑有BIOS白名单兼容问题可能造成你的网卡无法使用。请自行确认笔记型电脑和你的网卡的兼容问题,如果不能确认,请勿购买。
. 本商品只支持mPCIe WAN(WiFi), 不支持WWAN(3G)接口。
. 此商品兼容问题多,仅限工程专业人士采购,其它人员请勿购买。
. 显卡或主板是电子设备会随时间增加而老化氧化,再接上延长线只会更加不稳定。不支持老设备。你的设备超过三年以上不支持。请勿购买。
