R62 3.0

ADT工厂直销,产品性能优良,口碑超好产品,100%全检通电测试发货.

公司品牌：ADT（尔达特电子）

产品型号：R62系列商品

产品名称：mPCI-E转接板延长线

线材长度：3cm-100cm （支持线长定制）

适配范围：主板mpcie接口转接，PCI-E X4，适用于WIFI卡

速度带宽：PCIe 3.0x1

采购提示：务必先买1~2个样品测试验证无误后再批量采购。

R6x系列产品型号说明：

SF/SL/SR的区别为何?

只有连接器插口方向不同。

SL：PCIe连接器和PCB板直立90度

SF：PCIe连接器和PCB板水平180度

SR：PCIe连接器和PCB板倒立270度

需要半高转全高铁架请连系客服

配件说明：

随货都有附赠SATA电源转接线，mini PCI-e 本身无12V电源供给能力， 所以必须安装电源，随货附SATA电源线， 电源线必须接上才可以正常使用。

线材长度说明：

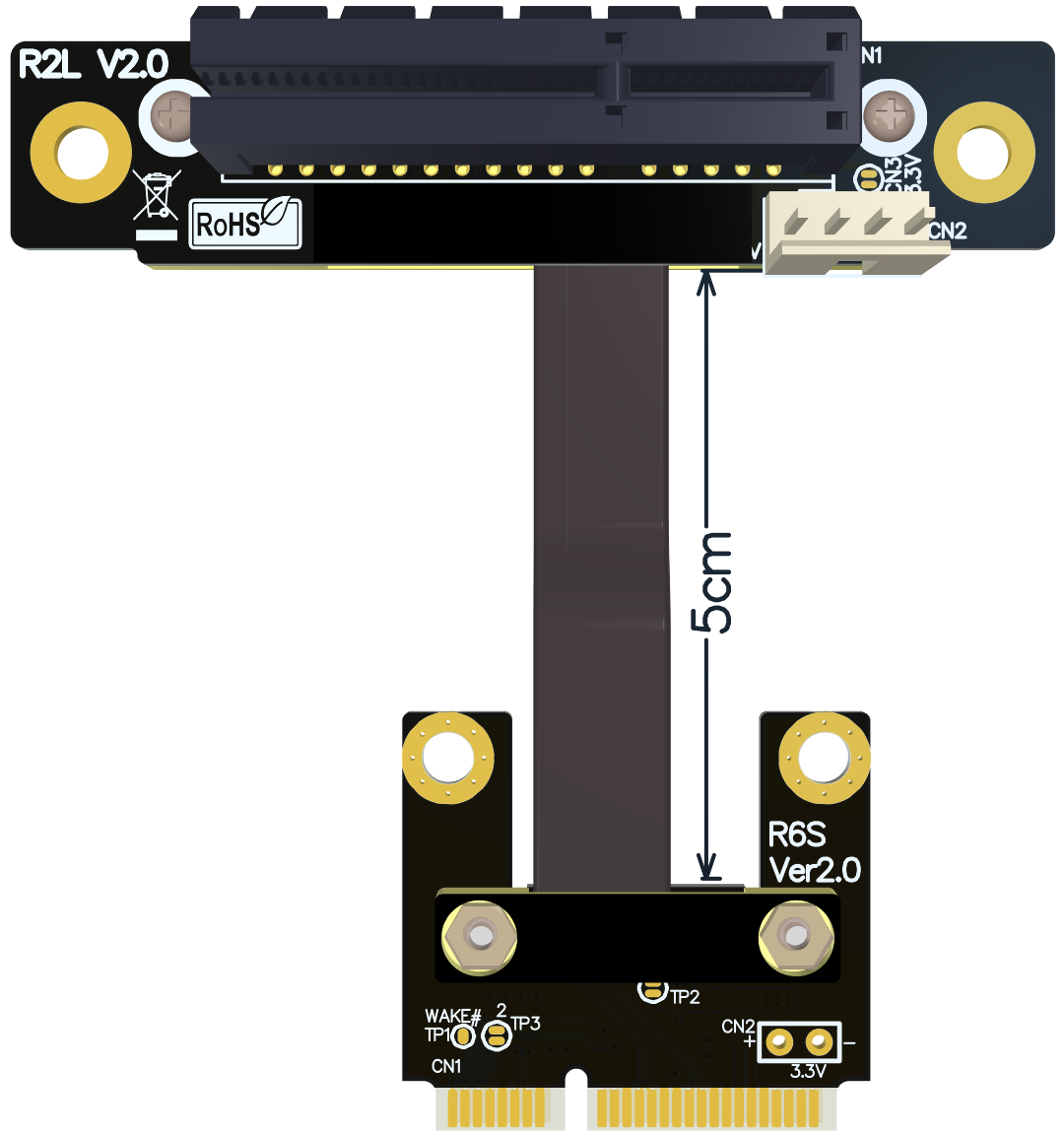

本店的线材长度是指可视线材的部份，不包含PCB以及连接器，如果包含PCB和连接器要再加3.5cm左右。如此总长约为8.5cm，参考下图线长5cm的尺寸标注。

产品优势：

一．线材优势，使用德国专利进口线材，使用台湾进口Lotes连接器，高频支持PCIe 3.0 8G/bps稳定转输

二．线长优势，从5厘米到1米都可以接受订制，本店销售的转接线，线材阻抗低，60公分以内的线长支持PCIe3.0全速。

三．差分信号无过孔设计，不存在寄生电容及寄生电感的信号衰减干扰问题， 更不会有CAF微短路现象，产品经久耐用

四．产品选用优质材料，PCB做工精密，铜材厚度加厚到1oz， 金手指镀金含量足，镀金足导电性能好，可降低氧化生锈阻抗升高而造成的死机蓝屏问题。全速稳定，不须降速，不存在兼容问题。

五．产品选用的线材本身就很耐用了， 在金属焊接点处使用厚度达3mm的PCB垫片保护，并锁上螺丝及六角螺帽紧固，产品坚固可靠耐拉扯，抗干扰，不会有断线掉钉问题。线材可弯可折，不影响使用。

六．PCB矮化及加胖设计， 矮化不会卡到显卡， 加胖加长设计让板卡更容易安装，减少损坏机率。

技术问题总汇：

线材的质量如何？有屏蔽吗？

有屏蔽，采用先进的EMI屏蔽导电聚合物，新型的材料用于EMI屏蔽，扁平电缆设计。 这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖，以防止电磁频率的入射或出射发射，小化干扰和性能降级，并且减小扩展器的重量。

线材软吗？可弯折吗？

线材是ADT第三代PCIe专用线，厚度达1.4mm。比第二代线材软很多。如同SATA线，可弯可折，不影响使用。

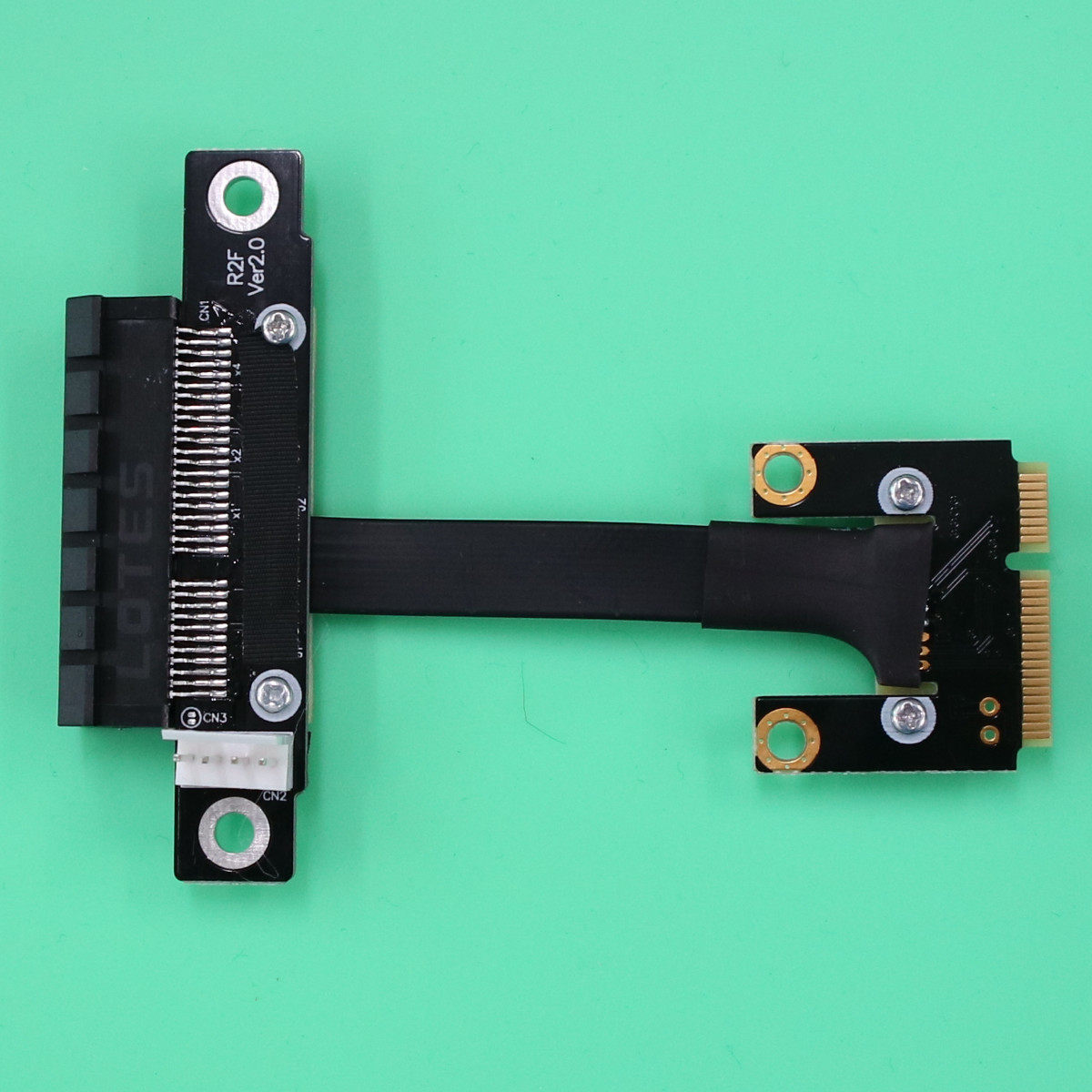

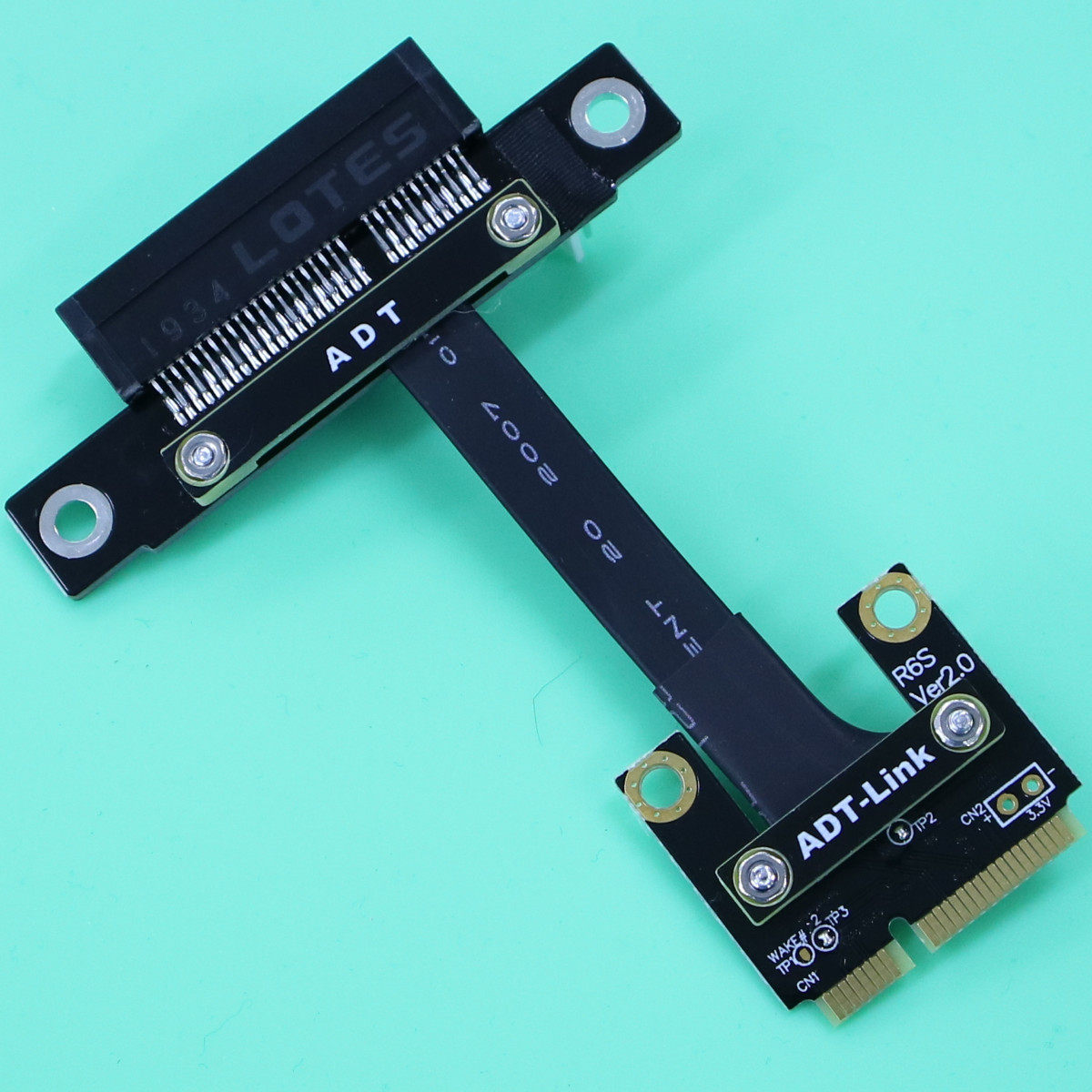

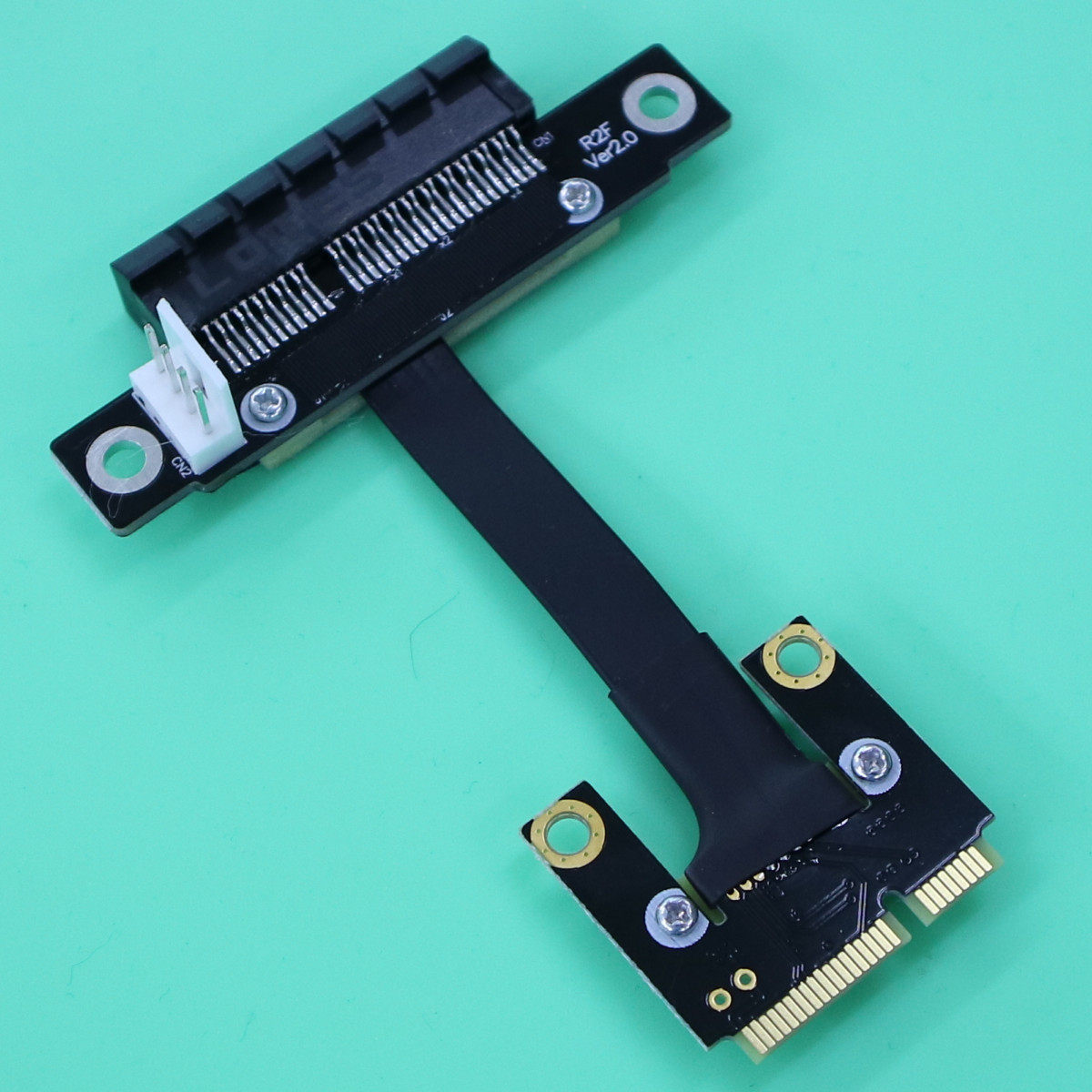

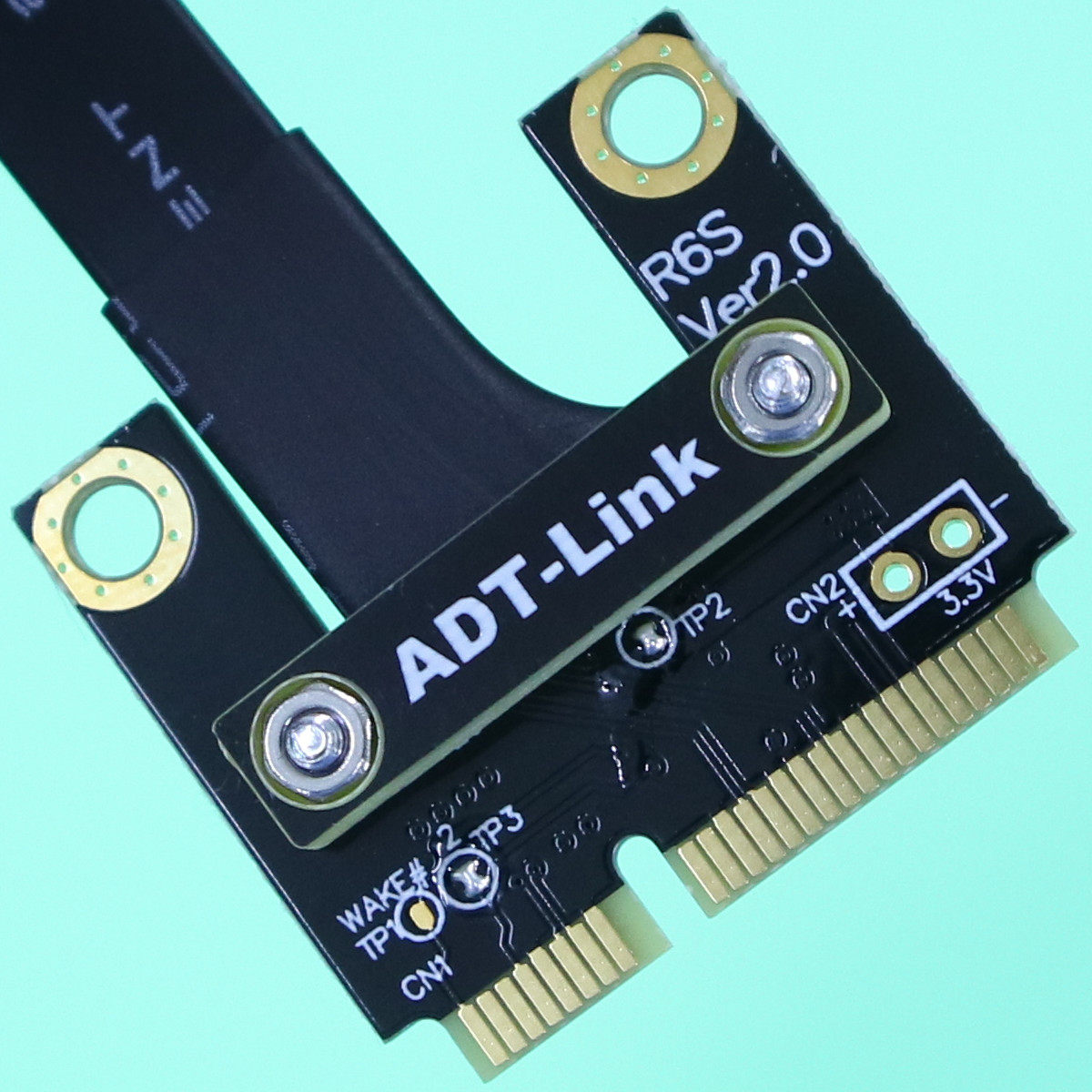

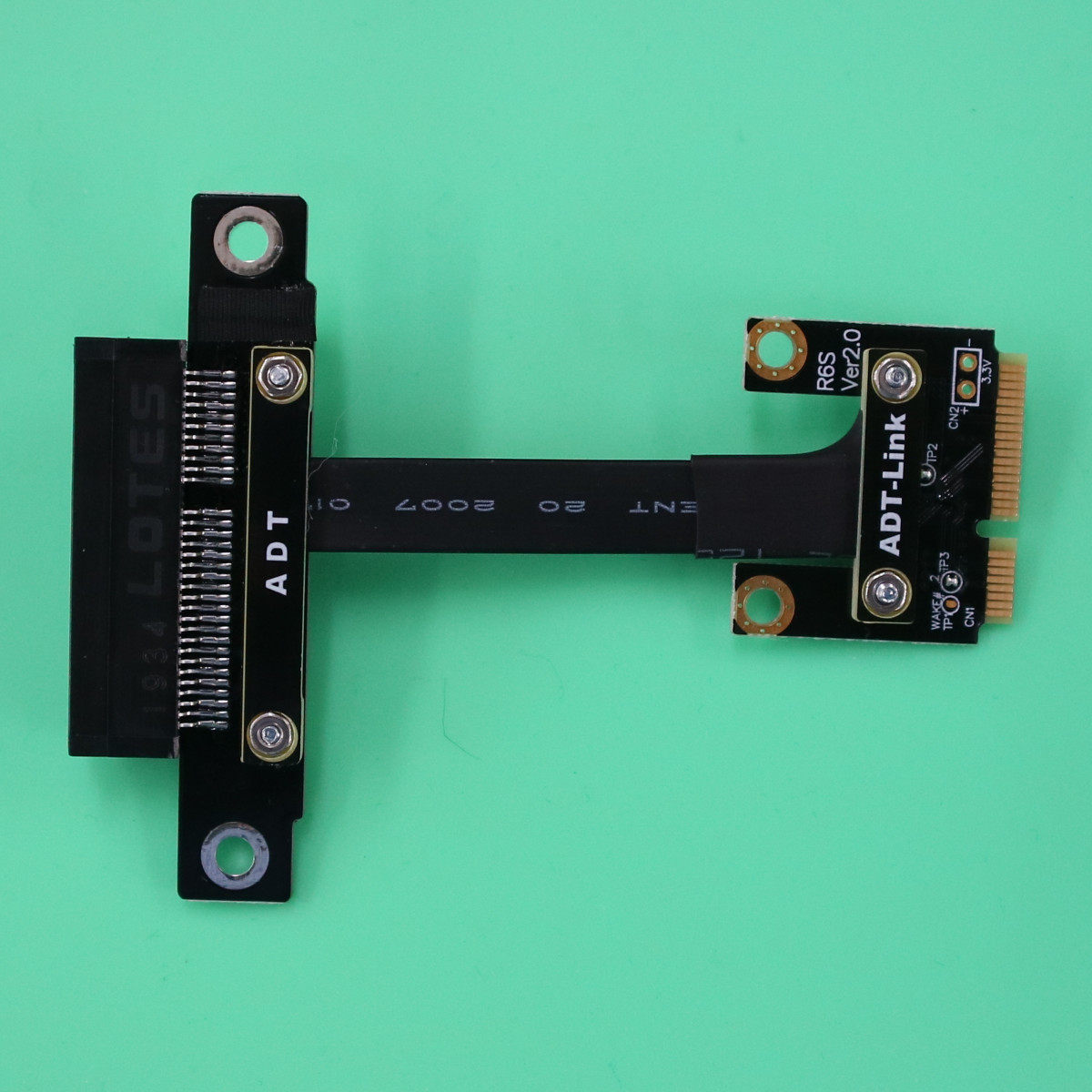

产品图片：

3D下载：

http://www.adtlink.cn/Uploads/download/ADT_R62_3D.zip
