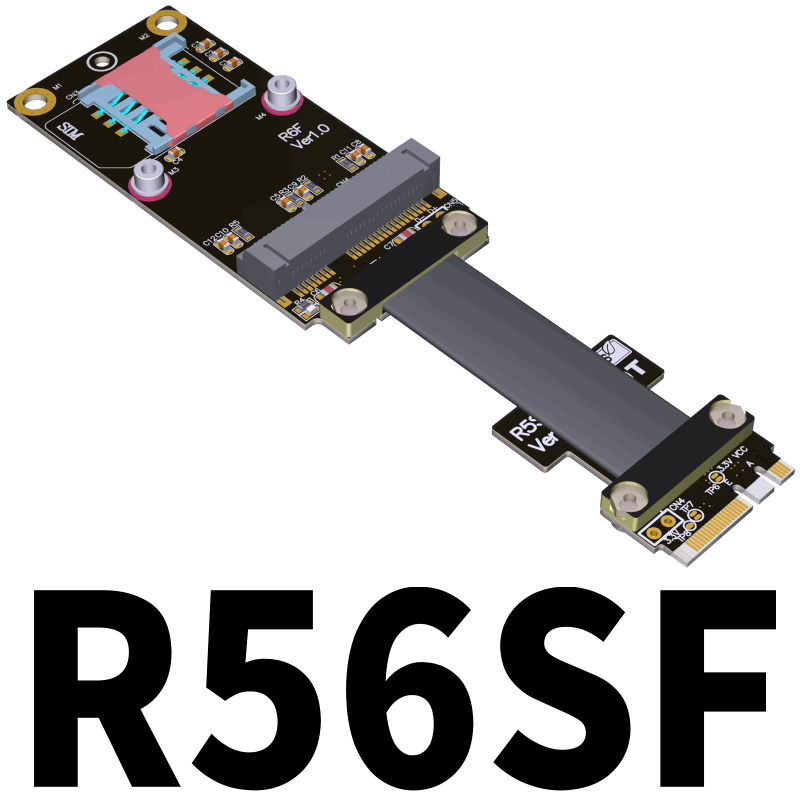

R56SF

ADT工厂直销,产品性能优良,口碑超好产品,100%全检通电测试发货

公司品牌：ADT（尔达特）电子

产品型号：R56SF

产品名称：M.2 WIFI接口(A.E.key)转mini PCI-E延长线

线材长度： 3~100cm （支持线长定制）

适配范围：主板上M.2-A\Ekey接口延长转接

速度带宽：PCIe3.0x1

产品功能：M.2 (WiFi接口)A\E key转接线，可转成mpcie支持mpcie网卡半高全高。

采购提示：务必先买1~2个样品测试验证无误后再批量采购。

线材长度说明：

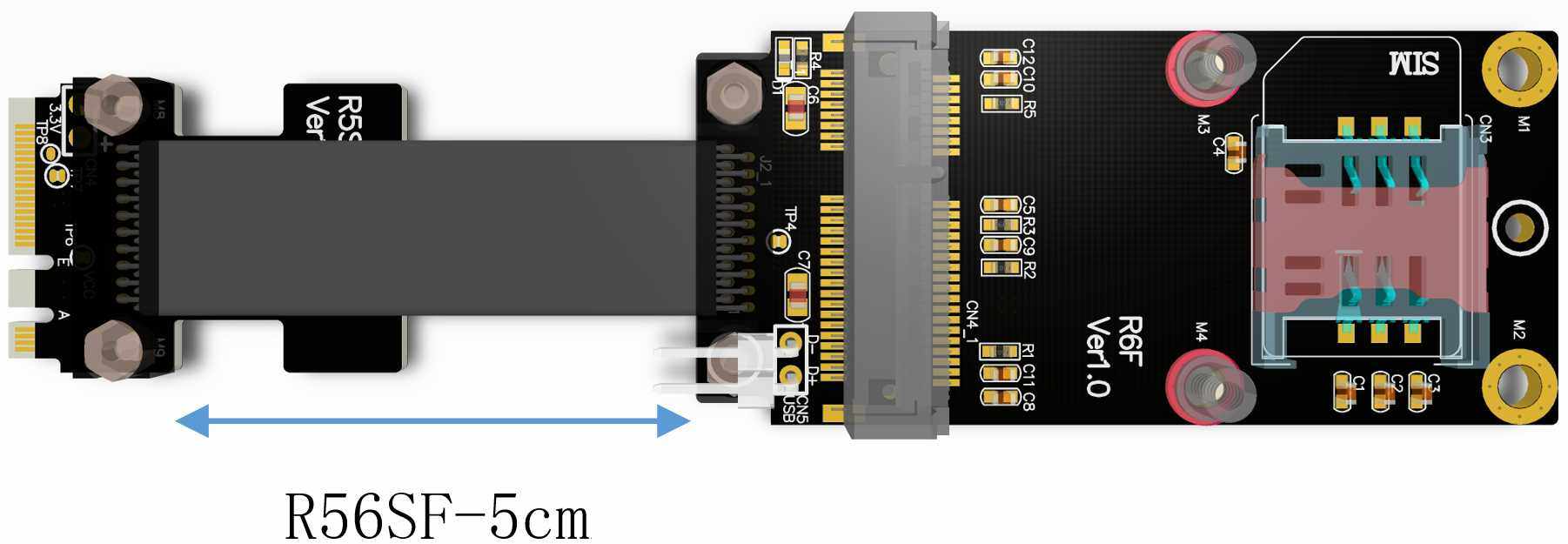

本店的线材长度是指可视线材的部份，不包含PCB以及连接器，如果包含PCB和连接器要再加9.5cm左右。如此总长约为14.5公分，参考下图标准品R56SF-5cm(5公分)蓝色的尺寸标注。

产品优势：

一．线材优势，使用德国专利进口线材，使用台湾进口Lotex连接器，高频支持PCIe 3.0 8G/bps稳定转输

二．线长优势，从1厘米到10米都可以接受订做，本店销售的转接线，线材阻抗低，60公分以内的线长可以稳定支持PCIe3.0全速，本店实测使用10米线在2.5G/bps的速度下仍可以稳定转输。

三．差分信号无过孔设计，不存在寄生电容及寄生电感的信号衰减干扰问题， 更不会有CAF微短路现象，产品经久耐用

四．PCB选用高频低阻的优质材料，PCB做工精密，PCB使用高TG板材，铜材厚度加厚到1oz， 金手指镀金含量足，镀金足导电性能好，可降低氧化生锈阻抗升高而造成的死机蓝屏问题。

五．产品选用的线材本身就很耐用了， 在金属焊接点处使用厚度达3mm的PCB垫片保护，并锁上螺丝及六角螺帽紧固，产品坚固可靠耐拉扯，抗干扰，不会有断线掉钉问题。

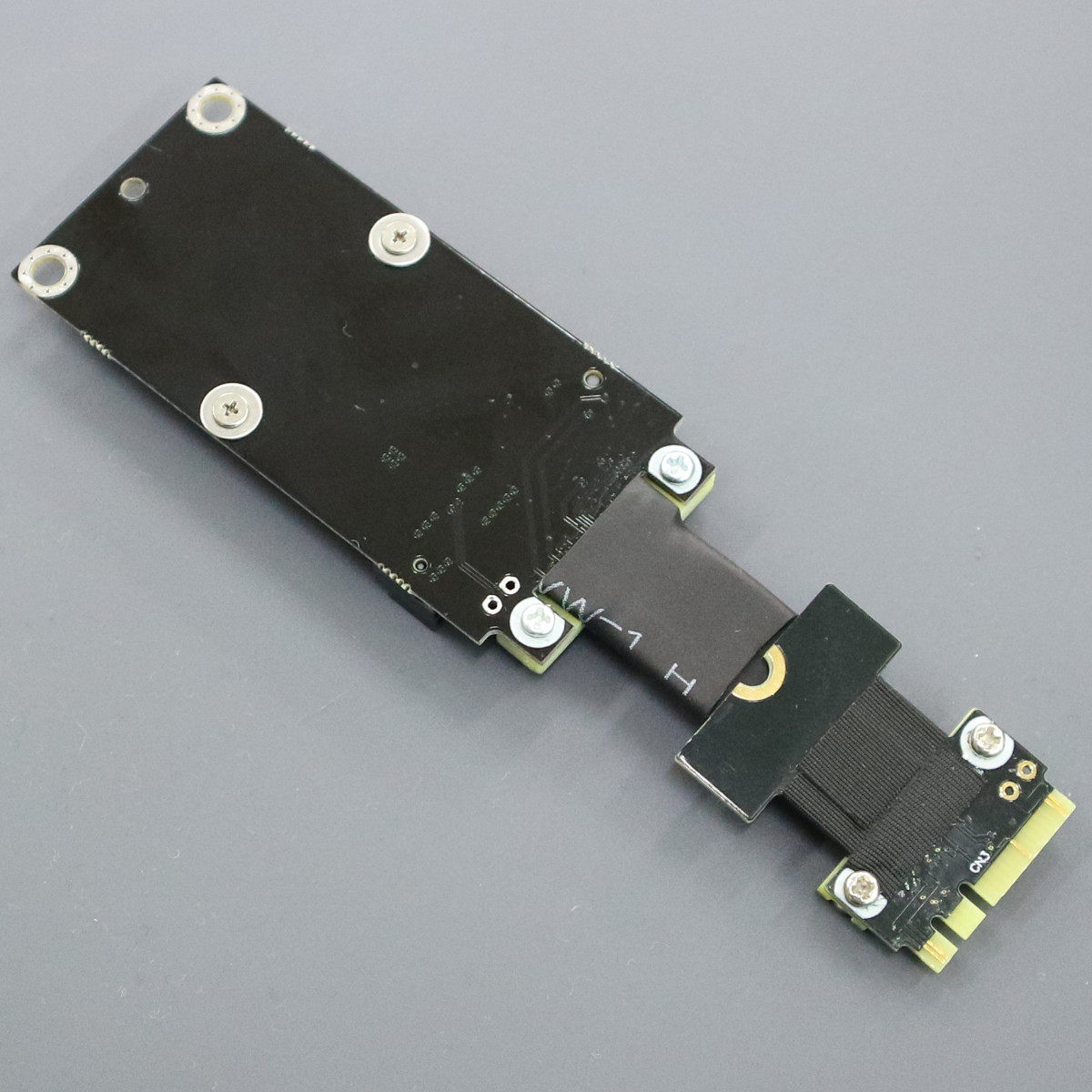

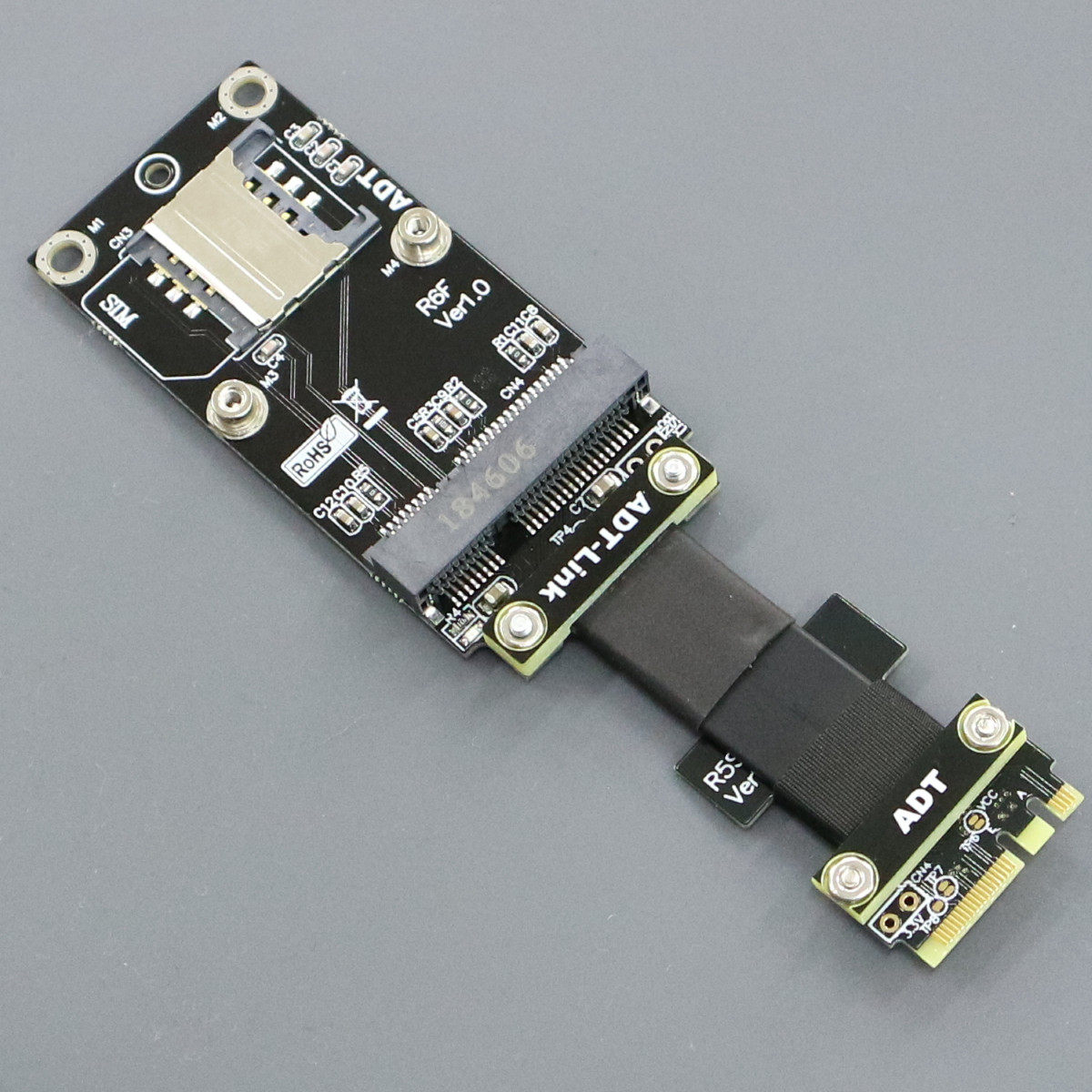

产品实拍：

技术问题总汇

线材的质量如何？有屏蔽吗？

无金属屏蔽，采用先进的EMI屏蔽导电聚合物，新型的材料用于EMI屏蔽，扁平电缆设计。 这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖，以防止电磁频率的入射或出射发射，小化干扰和性能降级，并且减小扩展器的重量。

线材厚度? 软吗? 可弯折吗?

线材的厚度为1.4mm, 硬度较硬，可弯可折，不影响使用。

3D下载：

http://www.adtlink.cn/Uploads/download/ADT_R56_3D.zip
