产品型号:R51系列商品
产品名称:M.2-A\Ekey转PCIE X1转接板延长线
线材长度:3-100cm(支持线长定制)
适配范围:支持M.2 WiFi(A.E key)接口
速度带宽:PCIe3.0x1
此产品仅限工程人员使用,不支持笔记本显卡外接,请勿购买。
ADT工厂直销,产品性能优良,口碑超好产品,100%全检通电测试发货
公司品牌:ADT(尔达特)电子
产品型号:R51系列商品
产品名称:M.2-A\Ekey转PCIE X1转接板延长线
线材长度:3-100cm(支持线长定制)
适配范围:支持M.2 WiFi(A.E key)接口
速度带宽:PCIe3.0x1
购买限制:仅供专业工程师指定购买,普通用途不适合不能用,普通买家请勿购买。
采购提示:务必先买1~2个样品测试验证无误后再批量采购。
友情提示:本商品兼容问题多,不正确组装或不当操作会烧毁你的设备。限专业工程师指定购买。本产品是订制品不退不换。不支持笔记本外接显卡 不能用,请考虑清楚再下单购买
线材长度说明:
本店的线材长度是指可视线材的部份,不包含PCB以及连接器,如果包含PCB和连接器要再加3cm左右。如此总长约为8cm,参考下图线长5cm蓝色字的尺寸标注。
R5x系列产品型号说明
产品名称 | 产品型号 | 支持卡片种类 |

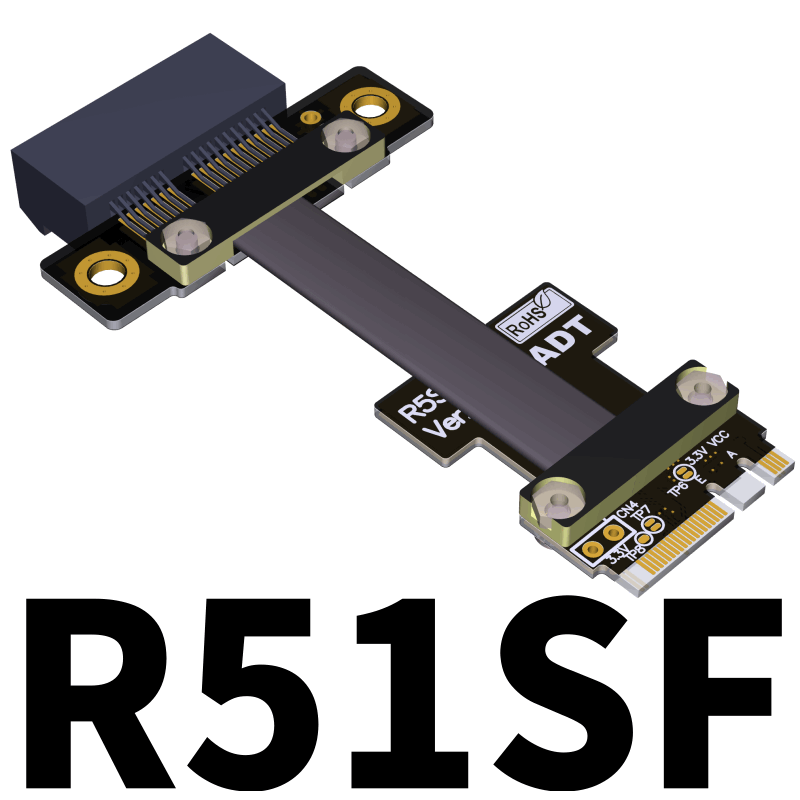

M.2转PCIe x1夹板式转接线 | R51SF | PCIe x1 |

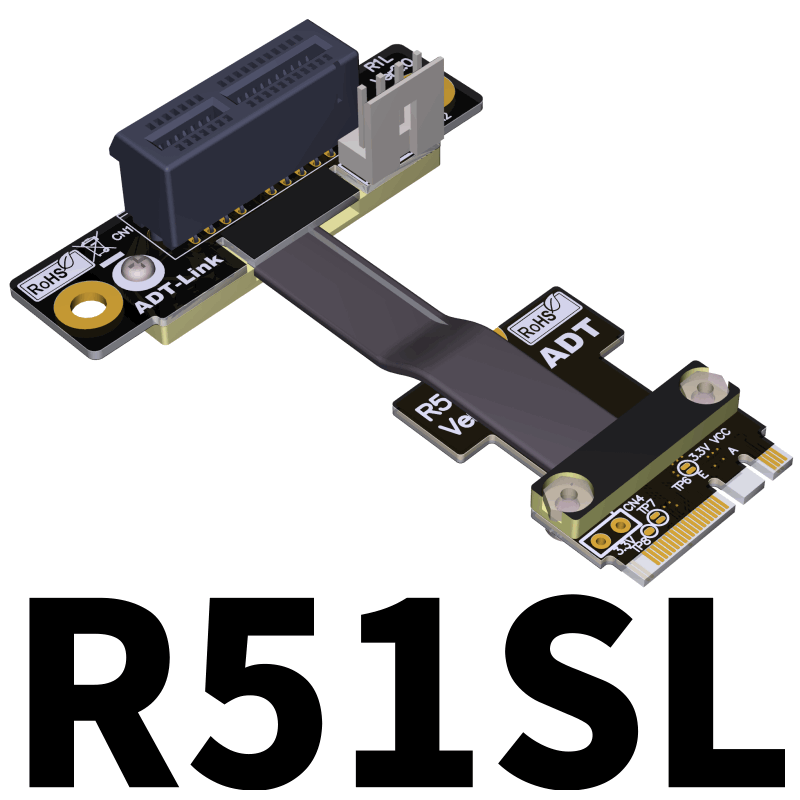

M.2转PCIe x1 直立式转接线 | R51SL | PCIe x1 |

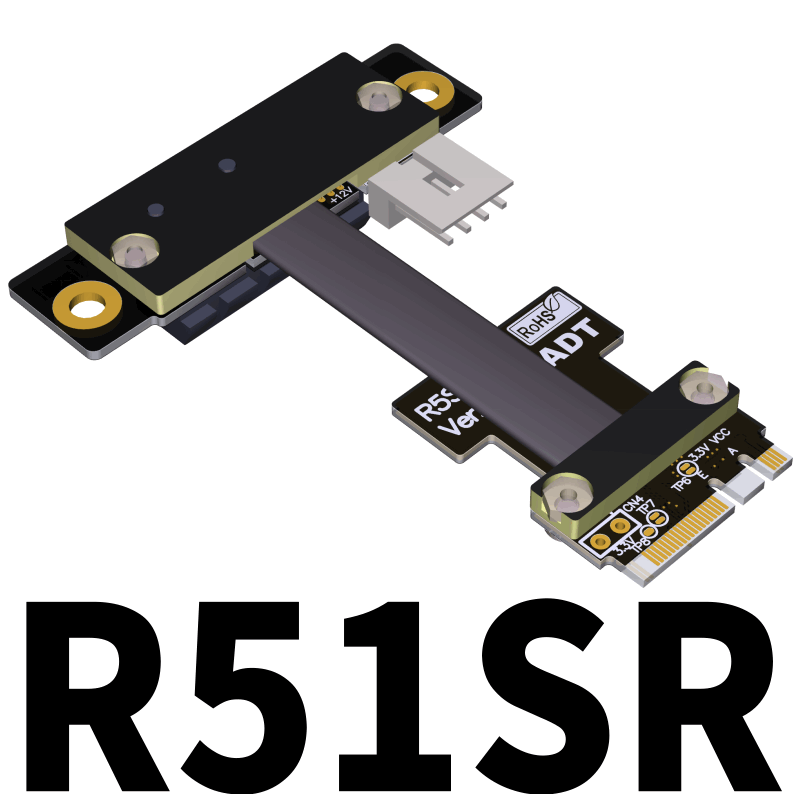

M.2转PCIe x1 倒立式转接线 | R51SR | PCIe x1 |
M.2转PCIe x4夹板式转接线 | R52SF | PCIe x4 |
M.2转PCIe x4 直立式转接线 | R52SL | PCIe x4 |
M.2转PCIe x4 倒立式转接线 | R52SR | PCIe x4 |
M.2转PCIe x16夹板式转接线 | R53SF | PCIe x16 |
M.2转PCIe x16直立式转接线 | R53SL | PCIe x16 |
M.2转PCIe x16 倒立式转接线 | R53SR | PCIe x16 |
M.2转 M.2 NVMe 转接线 | R54SF | NVMe SSD |
M.2转 M.2 延长线 | R55SF | M.2 Card |
M.2转 mPCIe 转接线 | R56SF | mPCIe Card |
M.2转 U.2 转接线 | R57SL | U.2 SSD |
产品优势:
一.线材优势,使用德国专利进口线材,高频支持PCIe 3.0 8G/bps稳定转输
二.线长优势,从2厘米到10米都可以接受订做,本店销售的转接线,线材阻抗低,60公分以内的线长可以稳定支持PCIe3.0全速,本店实测使用10米线在2.5G/bps的速度下仍可以稳定转输。
三.差分信号无过孔设计,不存在寄生电容及寄生电感的信号衰减干扰问题, 更不会有CAF微短路现象,产品经久耐用
四.PCB选用高频低阻的优质材料,PCB做工精密,PCB使用高TG板材,铜材厚度加厚到1oz, 金手指镀金含量足,镀金足导电性能好,可降低氧化生锈阻抗升高而造成的死机蓝屏问题。
五.产品选用的线材本身就很耐用了, 在金属焊接点处使用厚度达3mm的PCB垫片保护,并锁上螺丝。

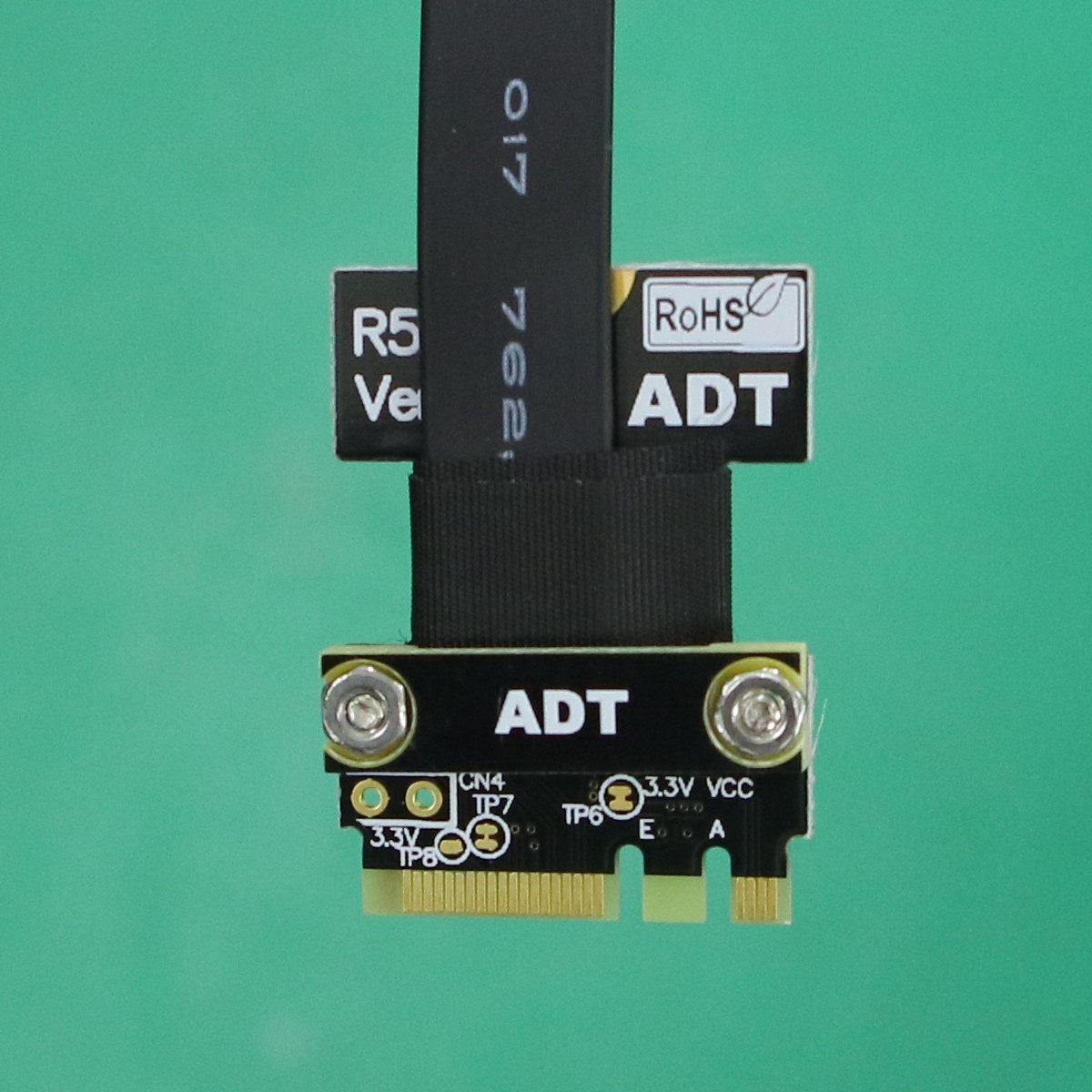

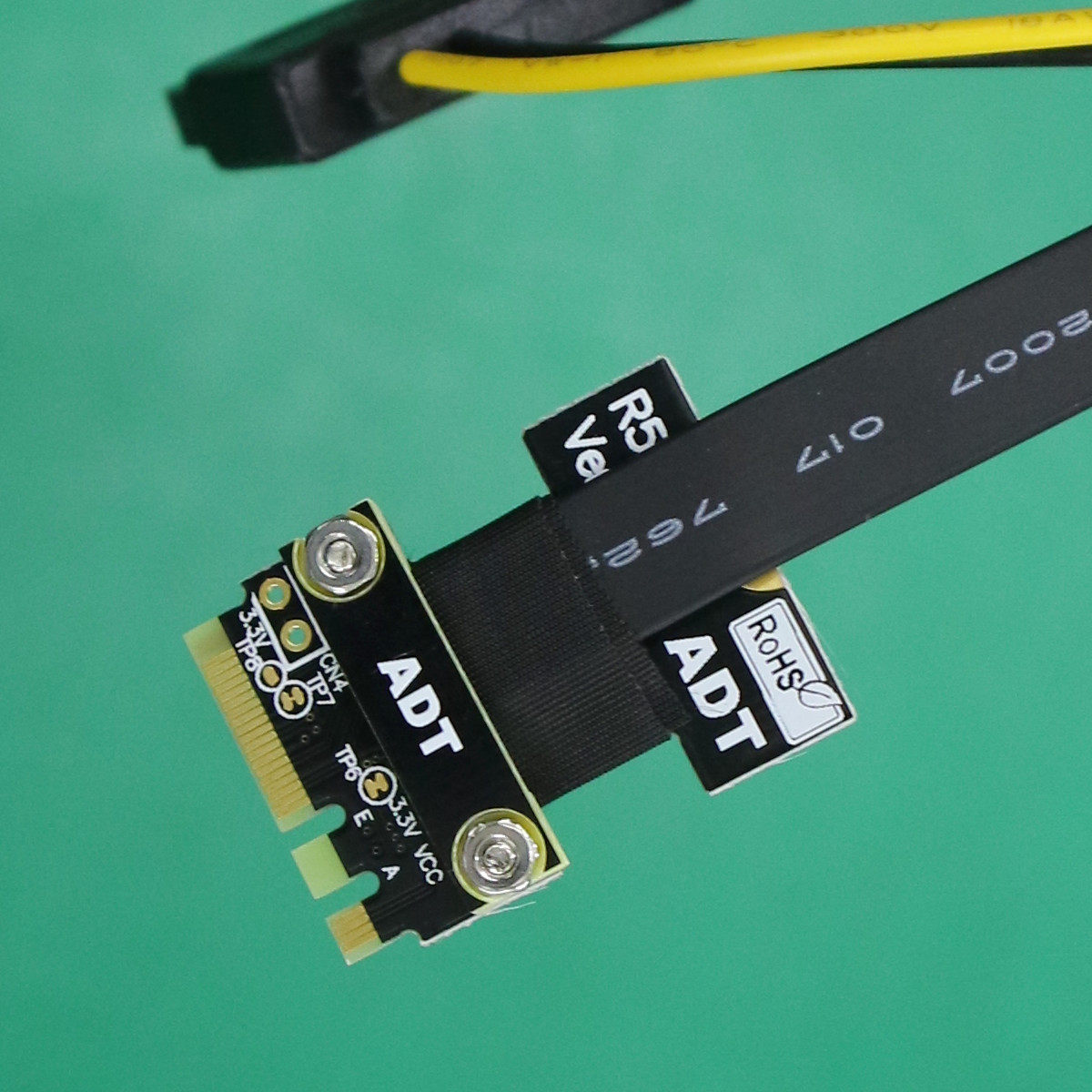

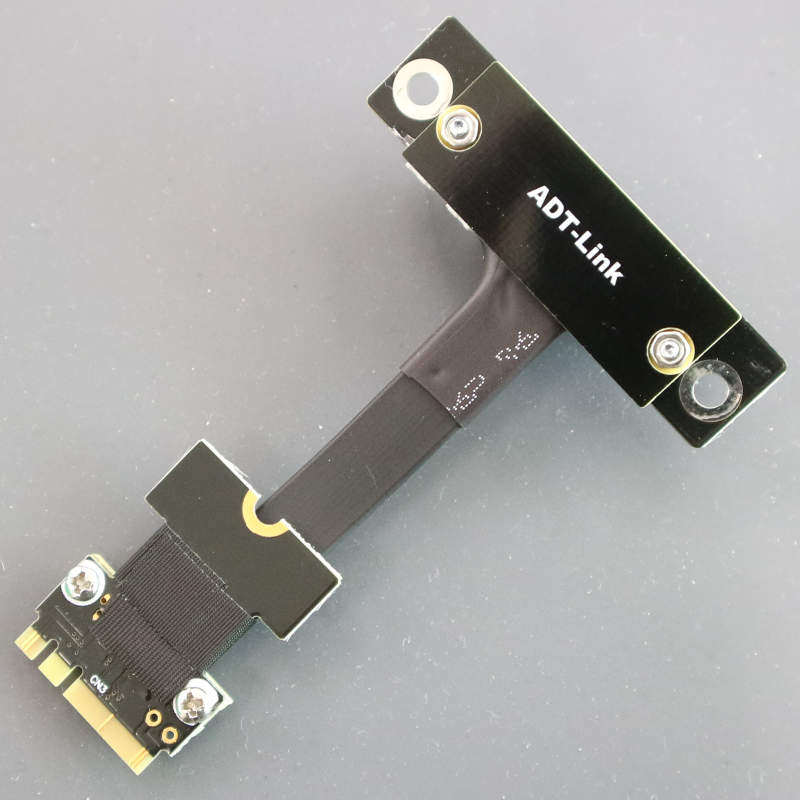

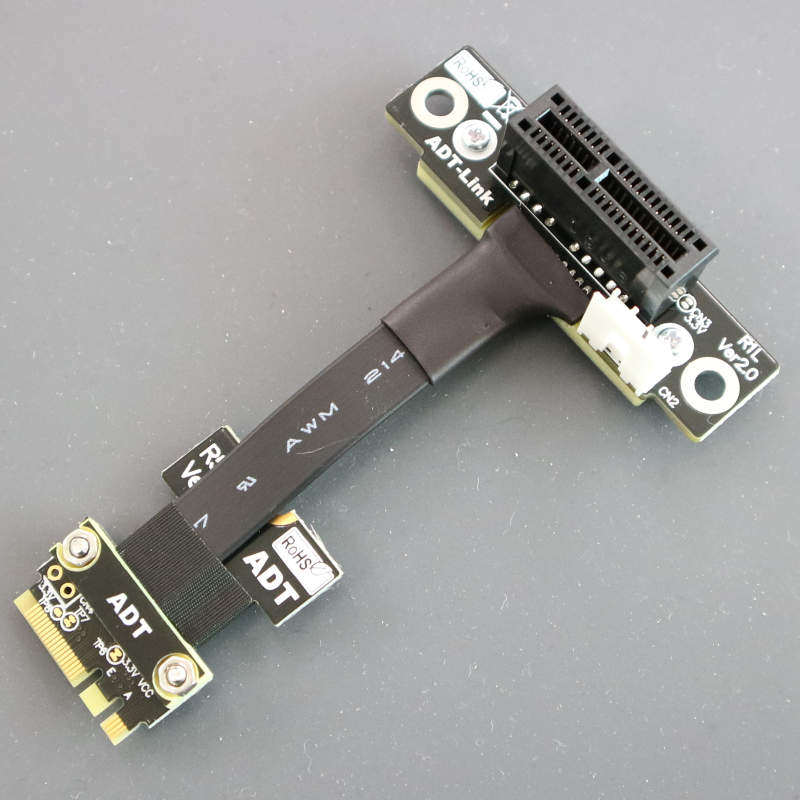

产品实拍
技术问题汇总
延长线延伸的方向, 左转90度(SL),水平180度(SF),右转270度(SR),有什么不同?

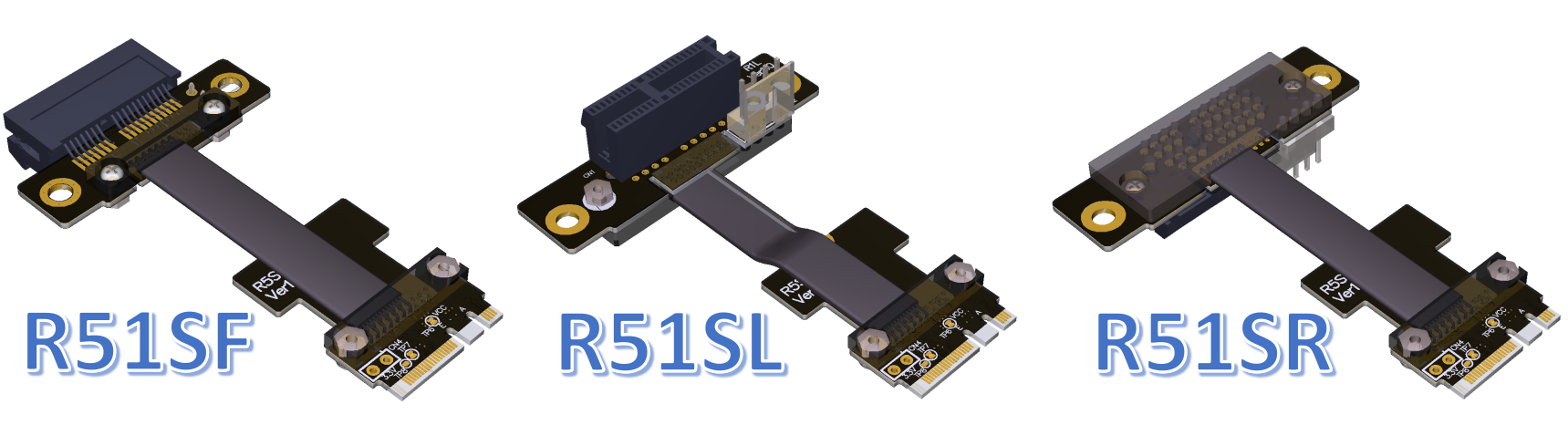

下图:SL=直立式,SF=夹板式,SR=倒立式
SL:PCIe连接器和PCB板垂直转90度
SF:PCIe连接器和PCB板水平转180度
SR:PCIe连接器和PCB板倒立转270度
线材的厚度多少?软吗?
本商品的线材厚度达1.05mm,所以本商品的线材比较硬一些。
线材的质量如何?有屏蔽吗?
采用EMI屏蔽导电聚合物,新型的材料用于EMI屏蔽,扁平电缆设计。 这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖,以防止电磁频率的入射或出射发射,小化干扰和性能降级,并且减小扩展器的重量。
延长线是否需要外接电源?
本店产品电源电路设计良好,有预留电源接口,让您可以电源外接。如果你的设备会用到12V,就必须把电源线接上
购买注意事项:
插线时一定要认清方向,不要插反或插偏位,防止烧毁设备,插线时先扶住设备的插座再插线,避免用力过猛将插座引脚插断。
各种主板及设备信号驱动能力等条件都不相同, 本店测试的结果并不保证和您的测试结果一致,只要是接了延长线,信号都会有损耗,要求者,请勿购买
显卡或主板是电子产品会随时间增加而老化氧化,不支持老设备。超过3年者。请勿购买。
限工程人员指定购买,没有DIY能力,无法自行安装者,请勿购买
只要是转接线,就存在兼容问题,请自行确认你的设备和主板系统的兼容性,无法确定者,请本商品只支持M.2 WiFi接口(A.E.Key),请自行确认你的主板是否为M.2 WiFi接口, 如果不能确认,请勿购买。
已知 HP Lenovo这二个品牌的笔记型电脑有BIOS白名单兼容问题可能造成你的网卡无法使用。请自行确认笔记型电脑和你的网卡的兼容问题,如果不能确认,请勿购买。
此商品兼容问题多,仅限工程专业人士采购,其它人员请勿购买。
