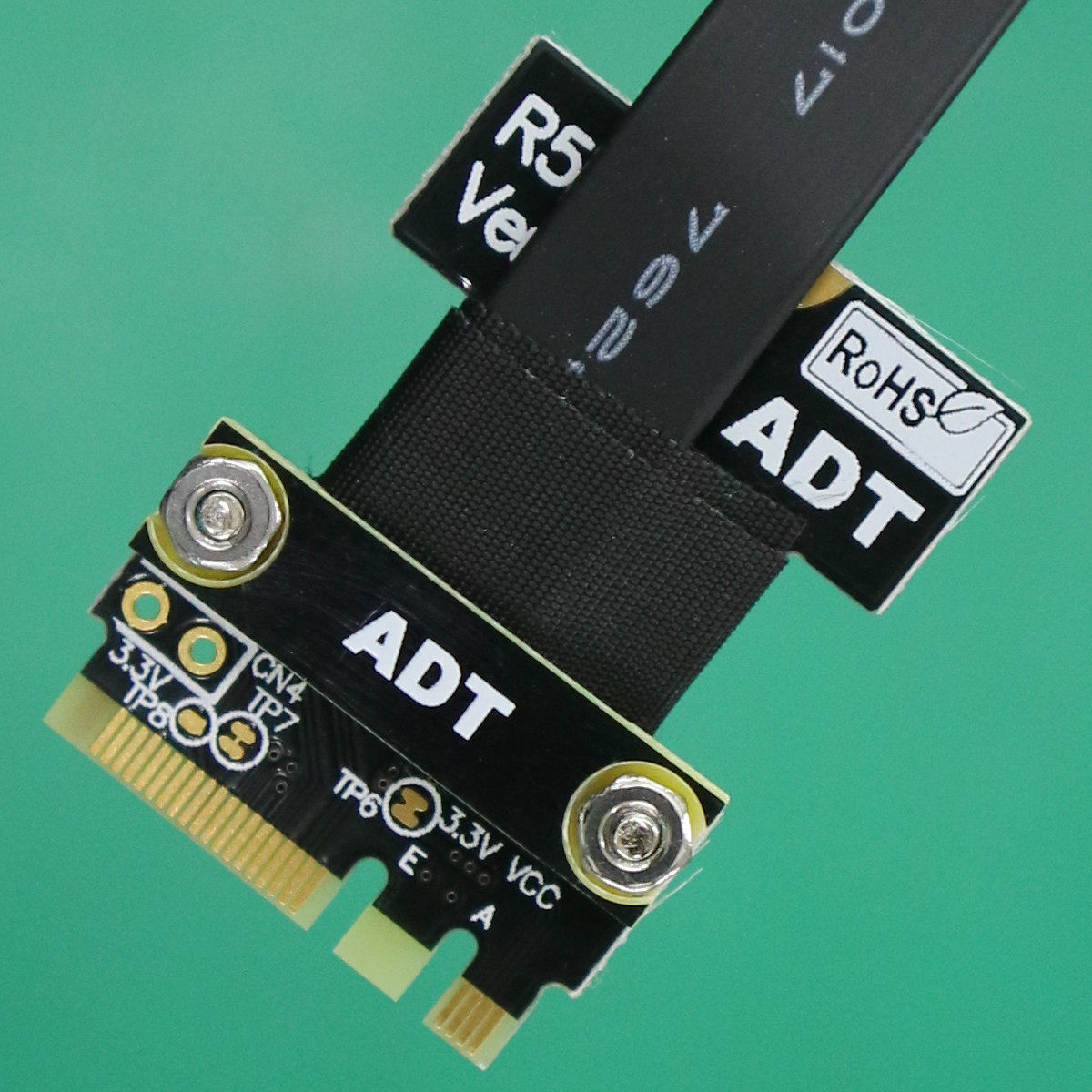

产品型号:R52SF,R52SL,R52SR,(R52系列商品)
产品名称:M.2-A\Ekey转接板延长线
线材长度:3-100cm(支持线长定制)
适配范围:支持M.2 WiFi(A.E key)转PCIE x4接口
速度带宽:PCIe3.0x1
ADT工厂直销,产品性能优良,口碑超好产品,100%全检通电测试发货
公司品牌:ADT(尔达特)电子
产品型号:R52SF,R52SL,R52SR,(R52系列商品)
产品名称:M.2-A\Ekey转接板延长线
线材长度:3-100cm(支持线长定制)
适配范围:支持M.2 WiFi(A.E key)转PCIE x4接口
速度带宽:PCIe3.0x1
购买限制:仅供专业工程师指定购买,普通用途不适合不能用,普通买家请勿购买。
采购提示:务必先买1~2个样品测试验证无误后再批量采购。
友情提示:本商品兼容问题多,不正确组装或不当操作会烧毁你的设备。限专业工程师指定购买。本产品是订制品不退不换,请考虑并确认清楚再下单购买。
线材长度说明:

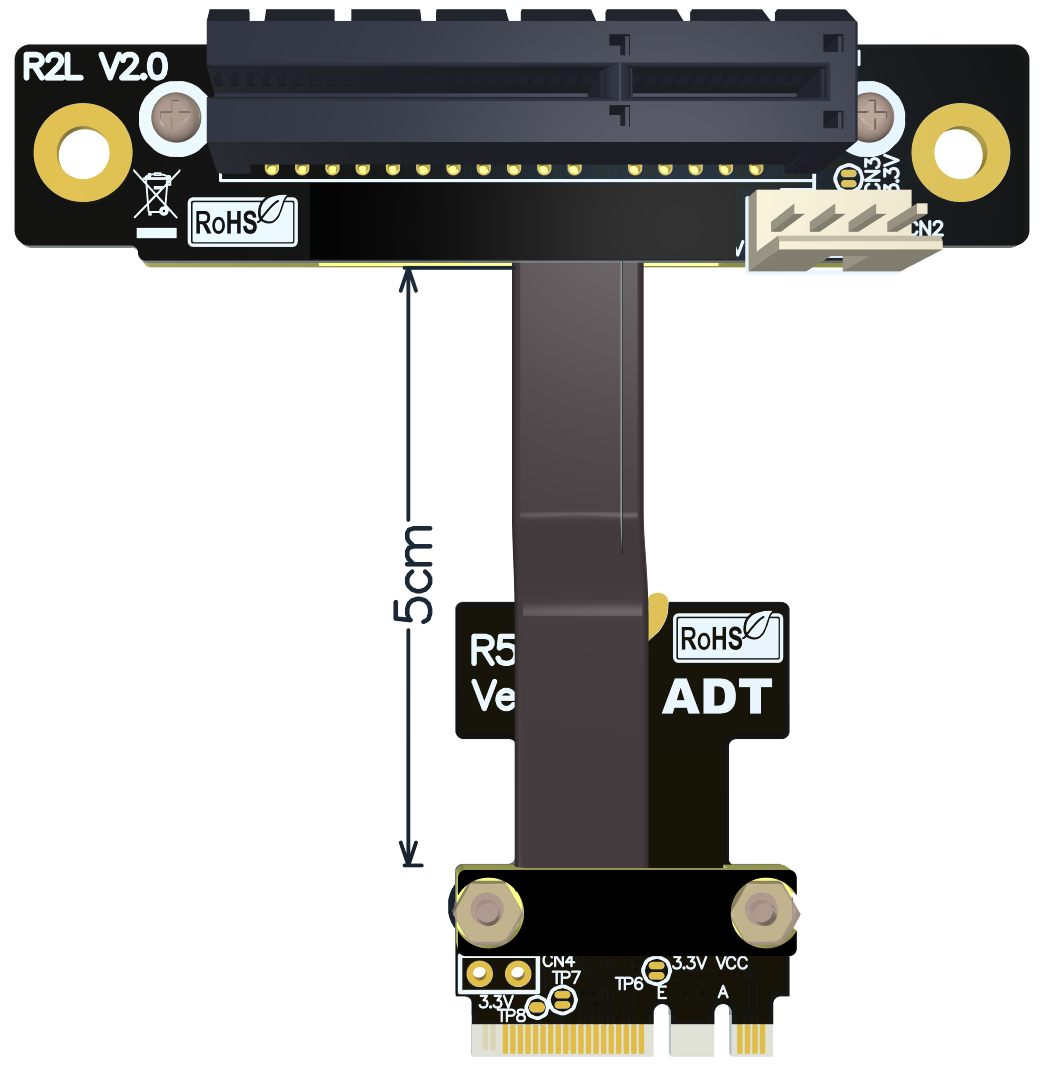

本店的线材长度是指可视线材的部份,不包含PCB以及连接器,如果包含PCB和连接器要再加3cm左右。如此总长约为8公分,参考下图线长5cm蓝色字的尺寸标注。
R5x系列产品型号说明
产品名称 | 产品型号 | 支持卡片种类 |
M.2转PCIe x1夹板式转接线 | R51SF | PCIe x1 |
M.2转PCIe x1 直立式转接线 | R51SL | PCIe x1 |
M.2转PCIe x1 倒立式转接线 | R51SR | PCIe x1 |
M.2转PCIe x4夹板式转接线 | R52SF | PCIe x4 |
M.2转PCIe x4 直立式转接线 | R52SL | PCIe x4 |
M.2转PCIe x4 倒立式转接线 | R52SR | PCIe x4 |
M.2转PCIe x16夹板式转接线 | R53SF | PCIe x16 |
M.2转PCIe x16直立式转接线 | R53SL | PCIe x16 |
M.2转PCIe x16 倒立式转接线 | R53SR | PCIe x16 |
M.2转 M.2 NVMe 转接线 | R54SF | NVMe SSD |
M.2转 M.2 延长线 | R55SF | M.2 Card |
M.2转 mPCIe 转接线 | R56SF | mPCIe Card |
M.2转 U.2 转接线 | R57SL | U.2 SSD |

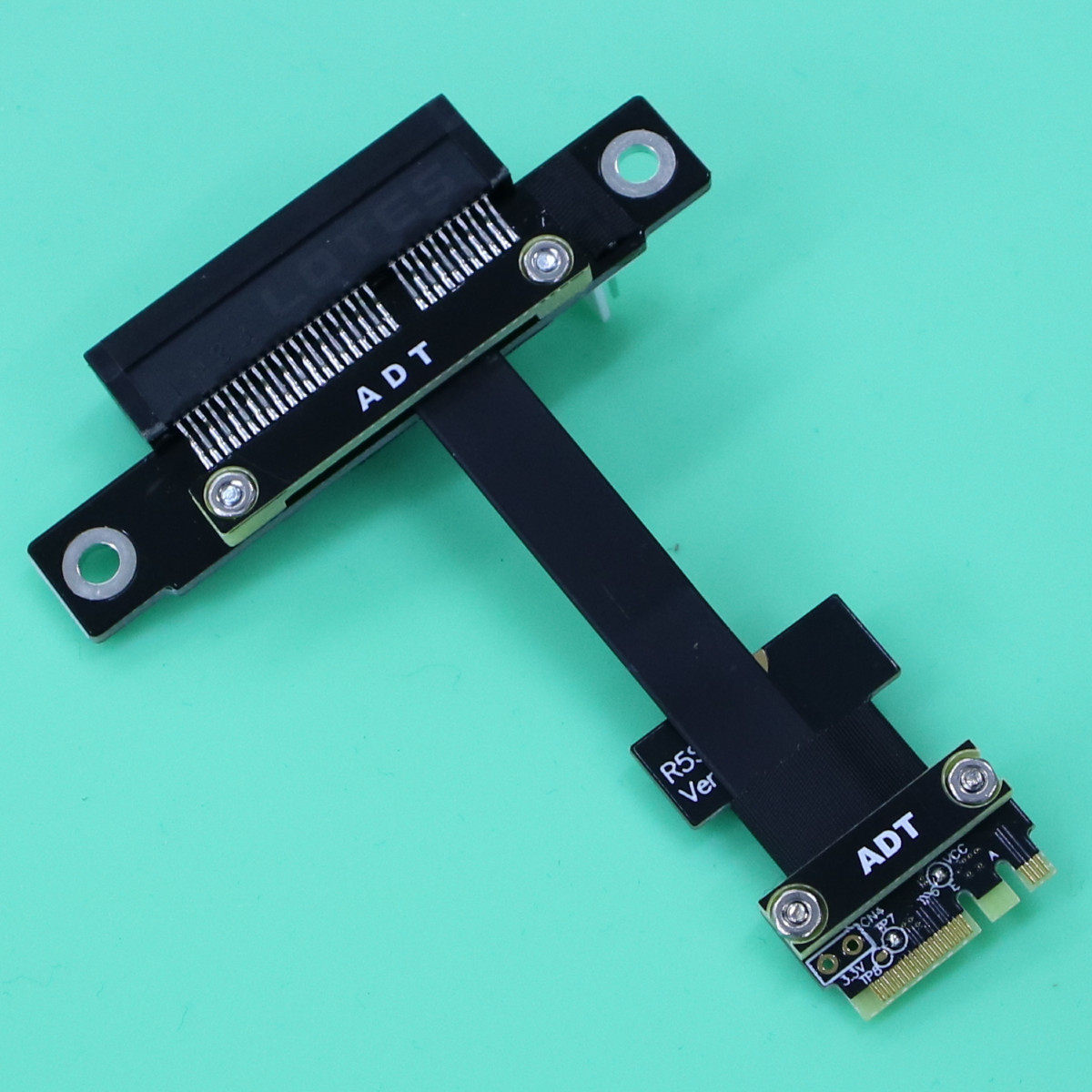

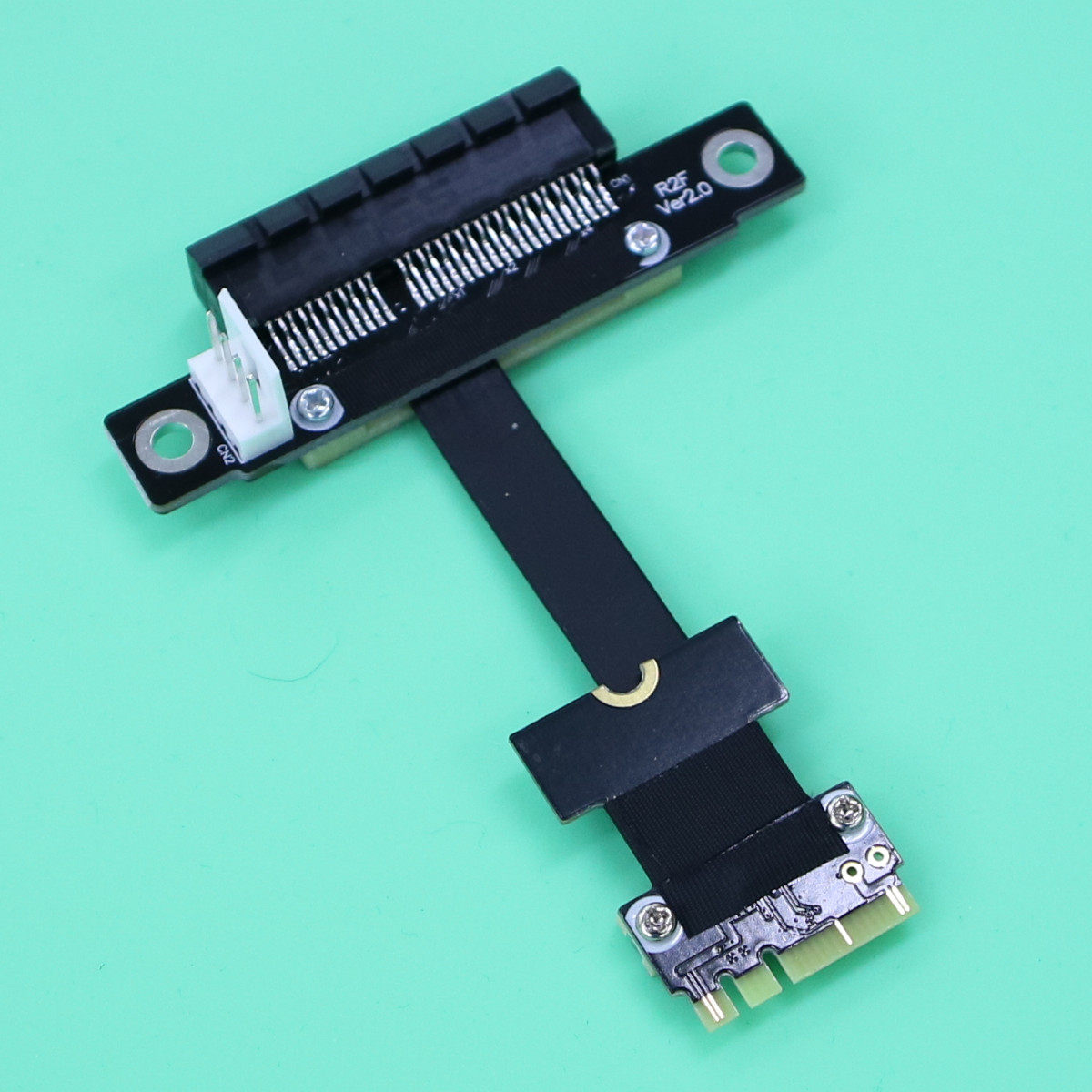

产品优势:

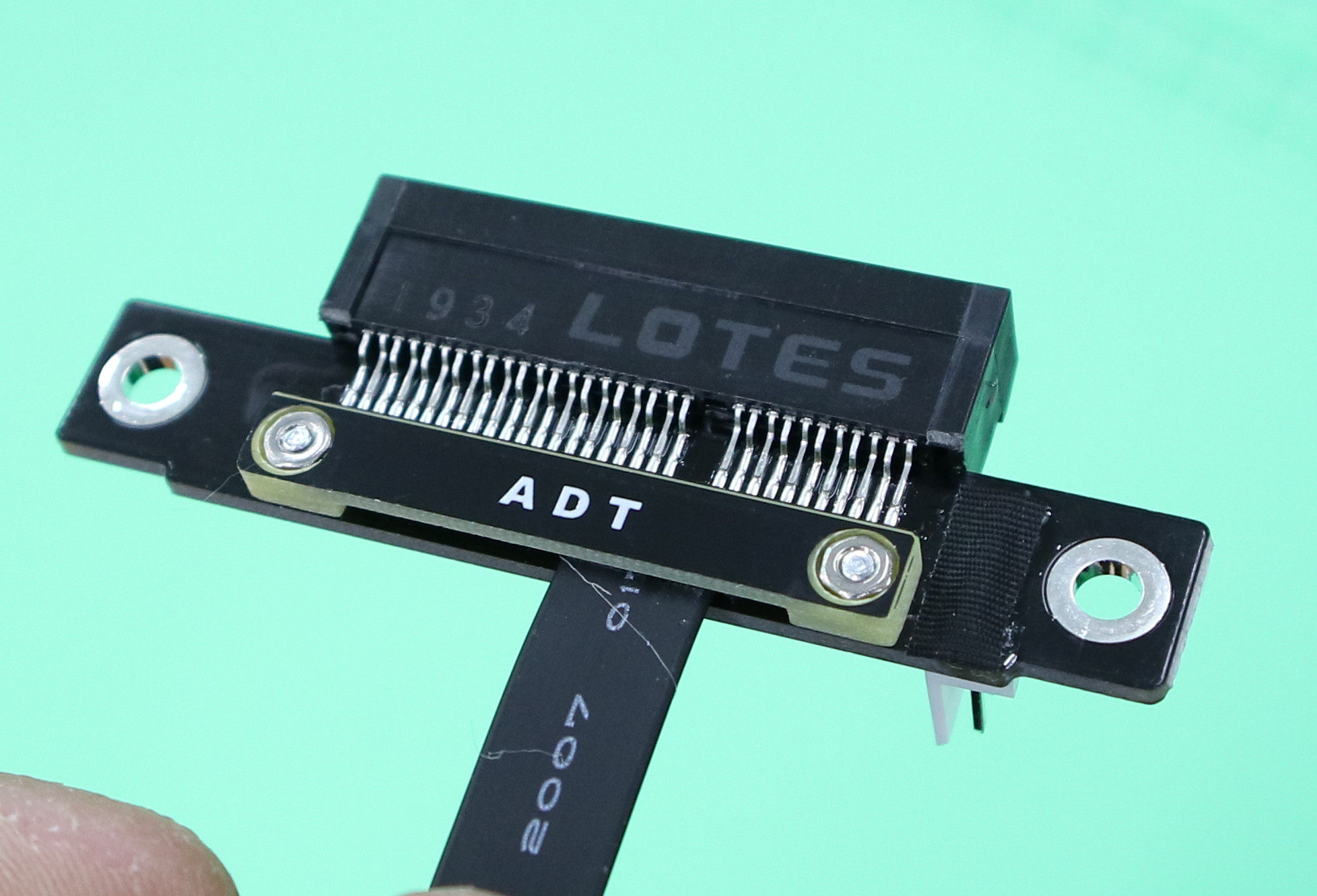

一.线材优势,使用德国专利进口线材,使用台湾进口Lotes连接器,高频支持PCIe 3.0 8G/bps稳定转输
二.线长优势,从5厘米到1米都可以接受订制,本店销售的转接线,线材阻抗低,60公分以内的线长支持PCIe3.0全速。
三.差分信号无过孔设计,不存在寄生电容及寄生电感的信号衰减干扰问题, 更不会有CAF微短路现象,产品经久耐用
四.产品选用优质材料,PCB做工精密,铜材厚度加厚到1oz, 金手指镀金含量足,镀金足导电性能好,可降低氧化生锈阻抗升高而造成的死机蓝屏问题。全速稳定,不须降速,不存在兼容问题。
五.产品选用的线材本身就很耐用了, 在金属焊接点处使用厚度达3mm的PCB垫片保护,并锁上螺丝及六角螺帽紧固,产品坚固可靠耐拉扯,抗干扰,不会有断线掉钉问题。线材可弯可折,不影响使用。
六.PCB矮化及加胖设计, 矮化不会卡到显卡, 加胖加长设计让板卡更容易安装,减少损坏机率。
技术问题总汇

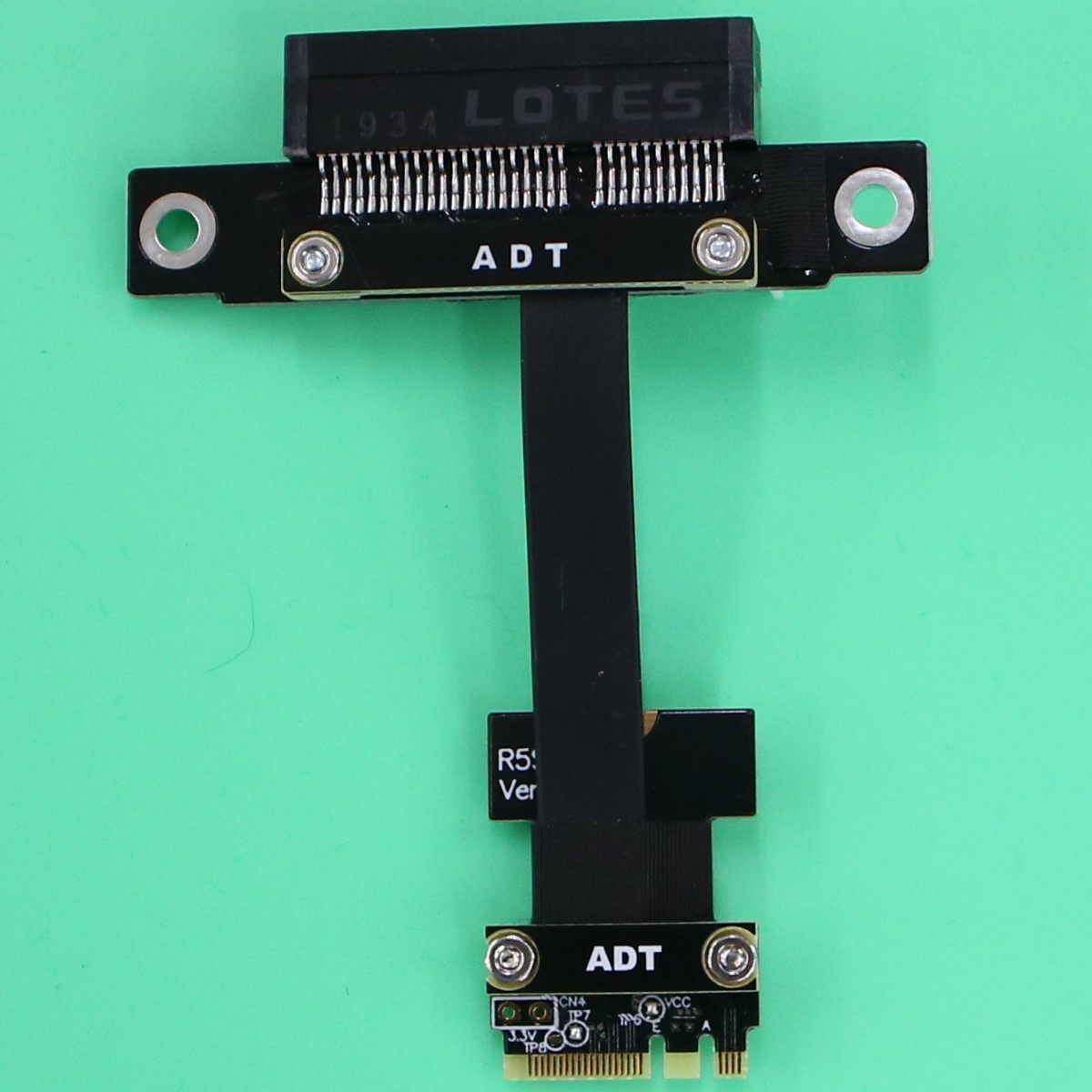

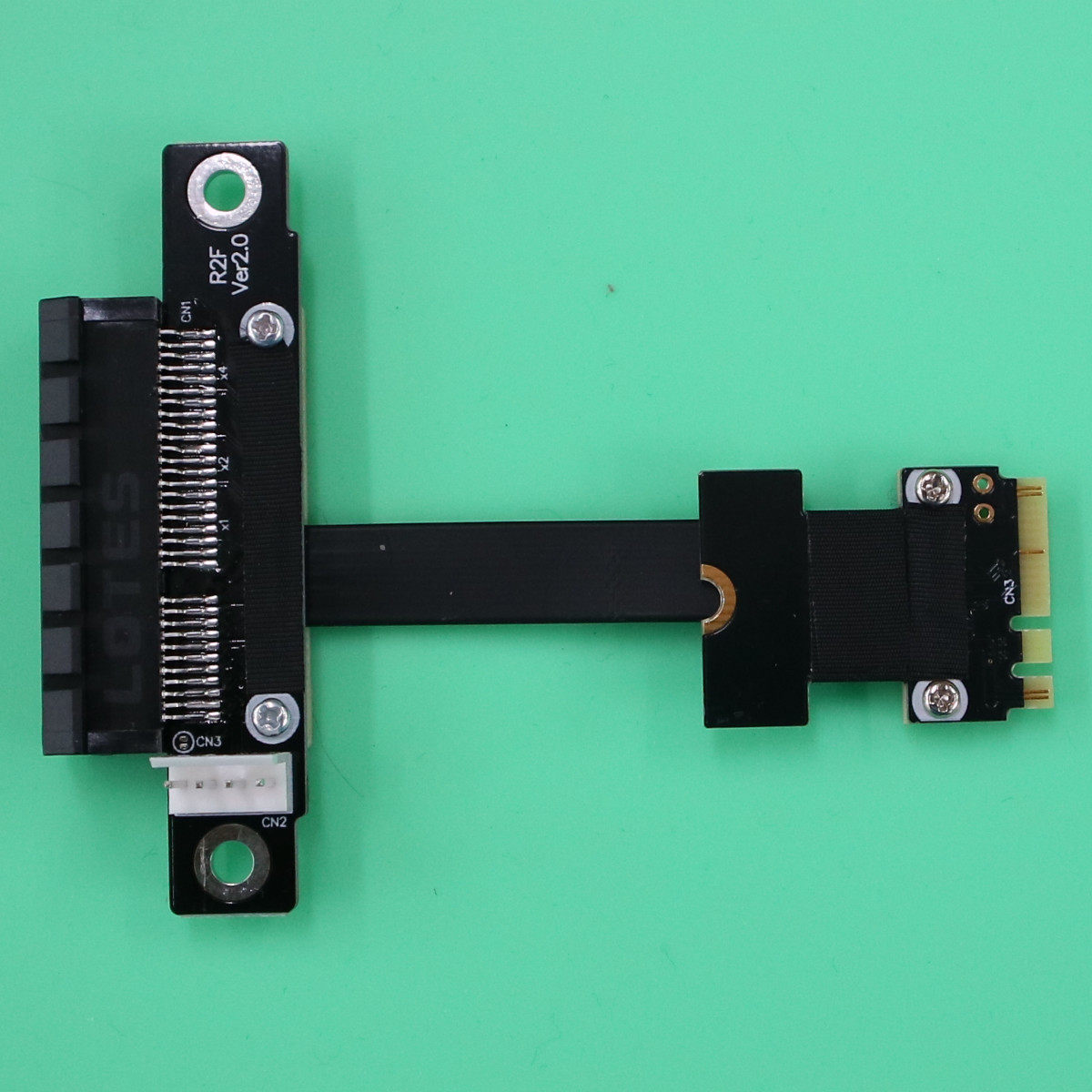

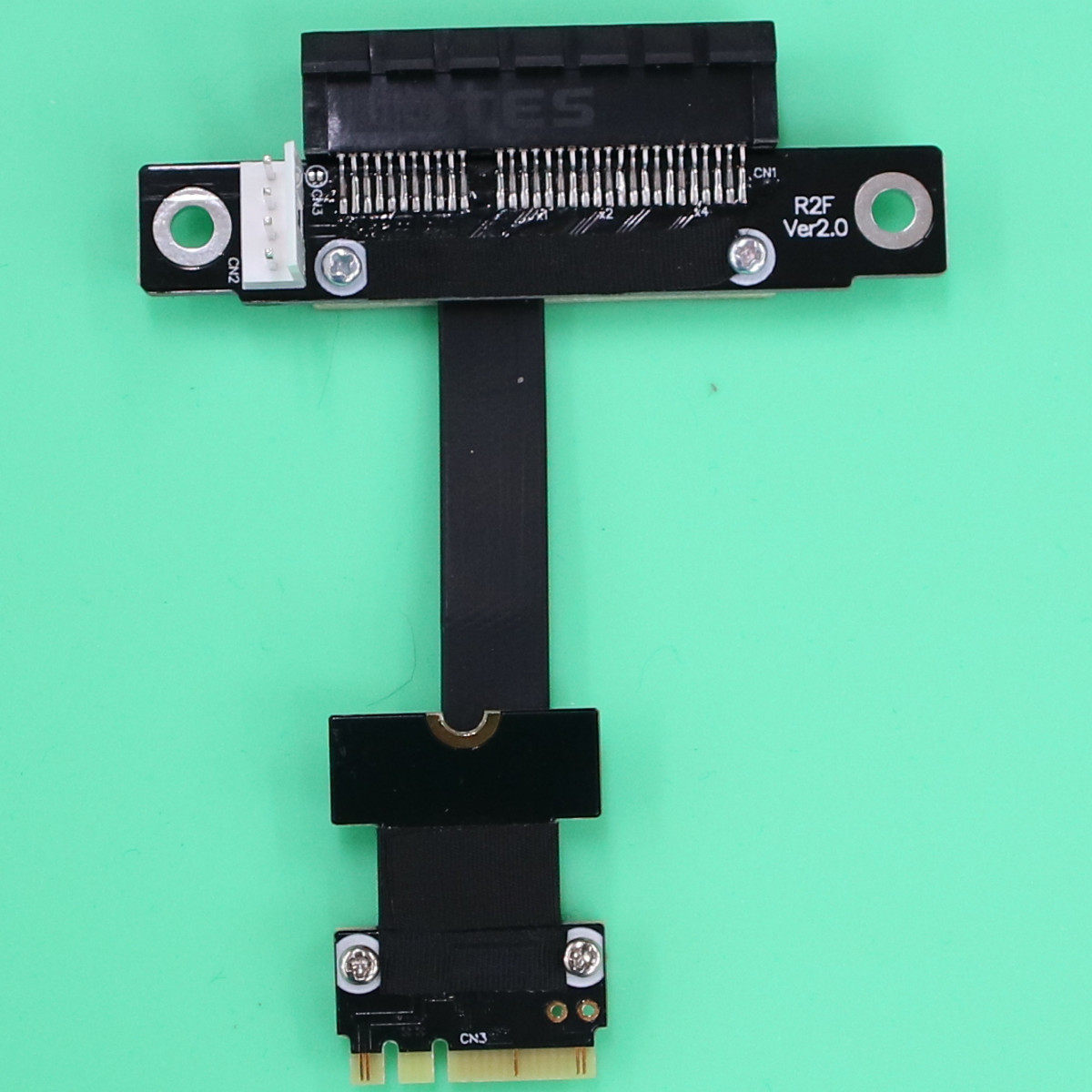

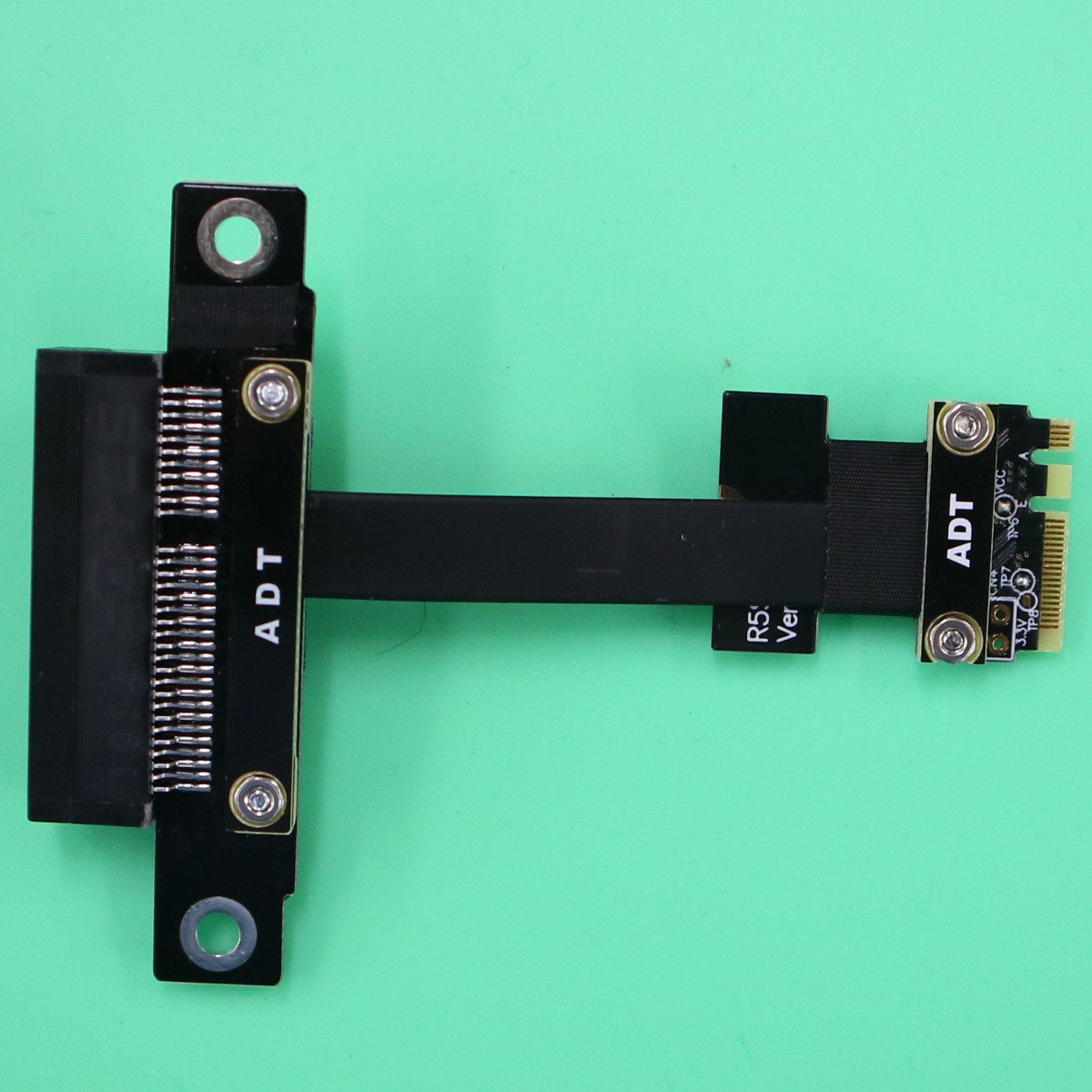

延长线延伸的方向, 左转90度(SL),水平180度(SF),右转270度(SR),有什么不同?

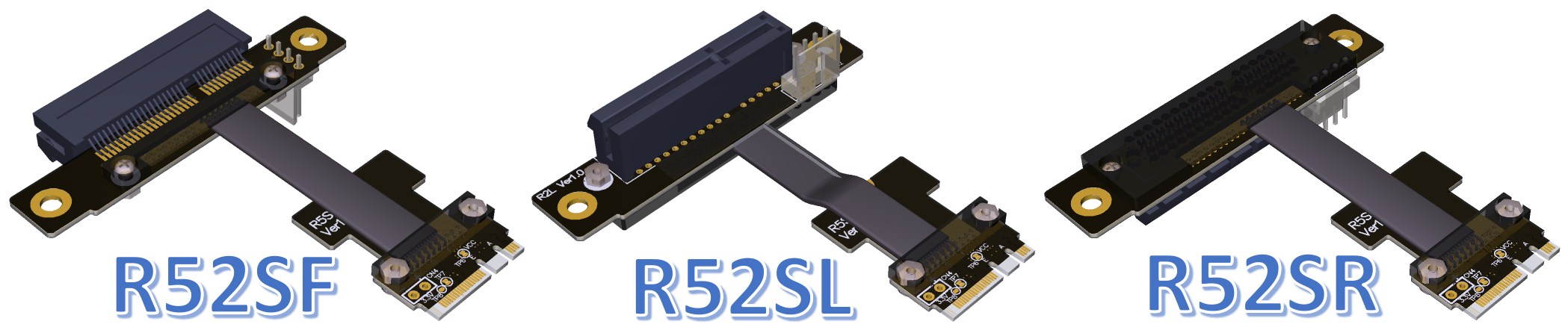

下图:SL=直立式,SF=夹板式,SR=倒立式
SL:PCIe连接器和PCB板垂直转90度
SF:PCIe连接器和PCB板水平转180度
SR:PCIe连接器和PCB板倒立转270度
线材的厚度多少?软吗?
本商品的线材厚度达1.4mm,所以本商品的线材比较硬一些。
线材的质量如何?有屏蔽吗?
采用EMI屏蔽导电聚合物,新型的材料用于EMI屏蔽,扁平电缆设计。 这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖,以防止电磁频率的入射或出射发射,小化干扰和性能降级,并且减小扩展器的重量。
延长线是否需要外接电源?
本店产品电源电路设计良好,有预留电源接口,让您可以电源外接。如果你的设备会用到12V,就必须把电源线接上
为什么延长线的线长无法过长, 如果我想使用1米以上的线有可能吗?
线材越短信号越,线材越长,信号衰减,信号干扰,信号延迟这三大象就会越明显,本店工程师花了一年的时间测试各种线材,终完成了阻抗低,抗干扰的产品, 实测可以在60公分下高速运行, 超过了70公分信号就衰减了, 如果要在1米线运行, 必须在主板BIOS强制设置成PCIe1.0或2.0低速才能正常运行。但请注意各种条件不同,2米以上的线仍有很高的失败率。
建议:选用适合的线材长度,BIOS设置适当降速
购买注意事项:
1. 插线时一定要认清方向,不要插反或插偏位,防止烧毁设备,插线时先扶住设备的插座再插线,避免用力过猛将插座引脚插断。线材二端与电路板焊接处2cm范围内禁止弯折禁止拉扯。不爱惜设备者,请勿购买。
2. 各种主板及设备信号驱动能力等条件都不相同, 本店测试的结果并不保证和您的测试结果一致,只要是接了延长线,信号都会有损耗,要求完美者, 请勿购买。
3. 显卡或主板是电子设备会随时间增加而老化氧化,再接上延长线只会更加不稳定。不支持老设备。超过3年者。请勿购买。
4. 双CPU主板,伺服器主板不支持,请勿购买。
4. 限产品工程师指定购买,仅供产品测试使用,其它用途,请勿购买。
