R54SF 4.0

ADT工厂直销,产品性能优良,口碑超好产品,100%全检通电测试发货.

公司品牌：ADT（尔达特电子）

产品型号：R54SF 4.0，(R54系列)

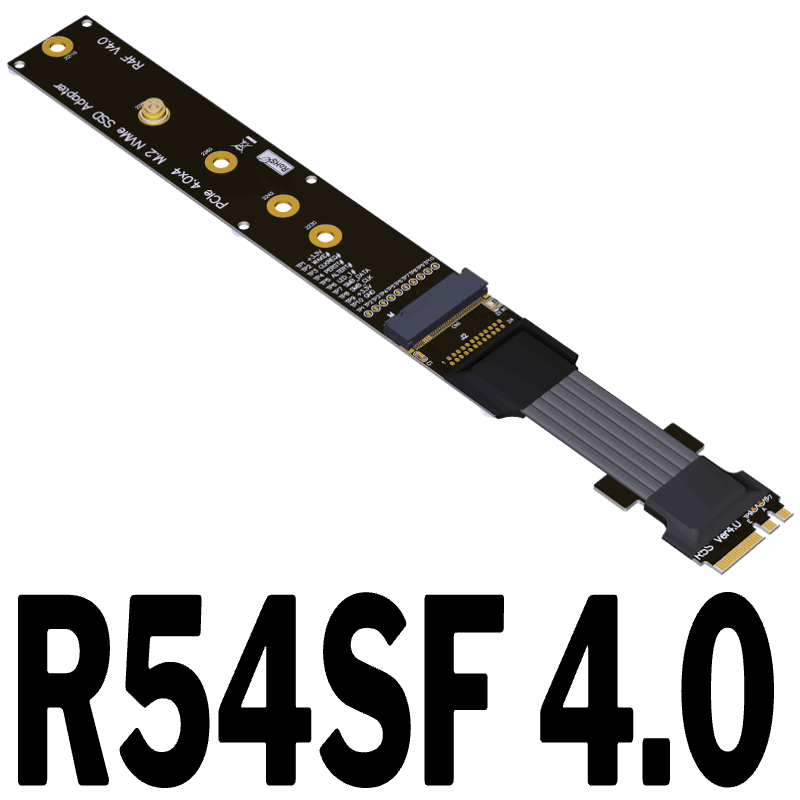

产品名称：M.2 key A.E转 M.2 Key M信号连接线

线材长度：5-100cm（支持线长定制）

速度带宽：PCIe4.0x1 gen4 16G/bps

产品功能：M.2 NVME SSD透过延长线接到主板的M.2 WiFi 接口

采购提示：务必先买1~2个样品测试验证无误后再批量采购。

长度说明：

本店的线材长度是单指线材的部份，不包含PCB以及连接器。参考下图线长5cm的尺寸标注。

R54系列产品型号说明：

产品优势：

一．线材优势，使用ADT第四代线材，使用台湾进口连接器，支持PCIe 3.0全速稳定转输

二．线长优势，从5厘米到1米都可以接受订制，本店销售的转接线，线材阻抗低，60厘米以内的线长支持PCIe3.0全速。

三．差分信号无过孔设计，不存在寄生电容及寄生电感的信号衰减干扰问题， 更不会有CAF微短路现象，产品经久耐用

四．产品选用优质材料，PCB做工精密，铜材厚度加厚到1oz， 金手指镀金含量足，镀金足导电性能好，可降低氧化生锈阻抗升高而造成的死机蓝屏问题。全速稳定，不须降速，不存在兼容问题。

五．PCB矮化及加胖设计， 矮化不会卡到显卡， 加胖加长设计让板卡更容易安装，减少损坏机率。

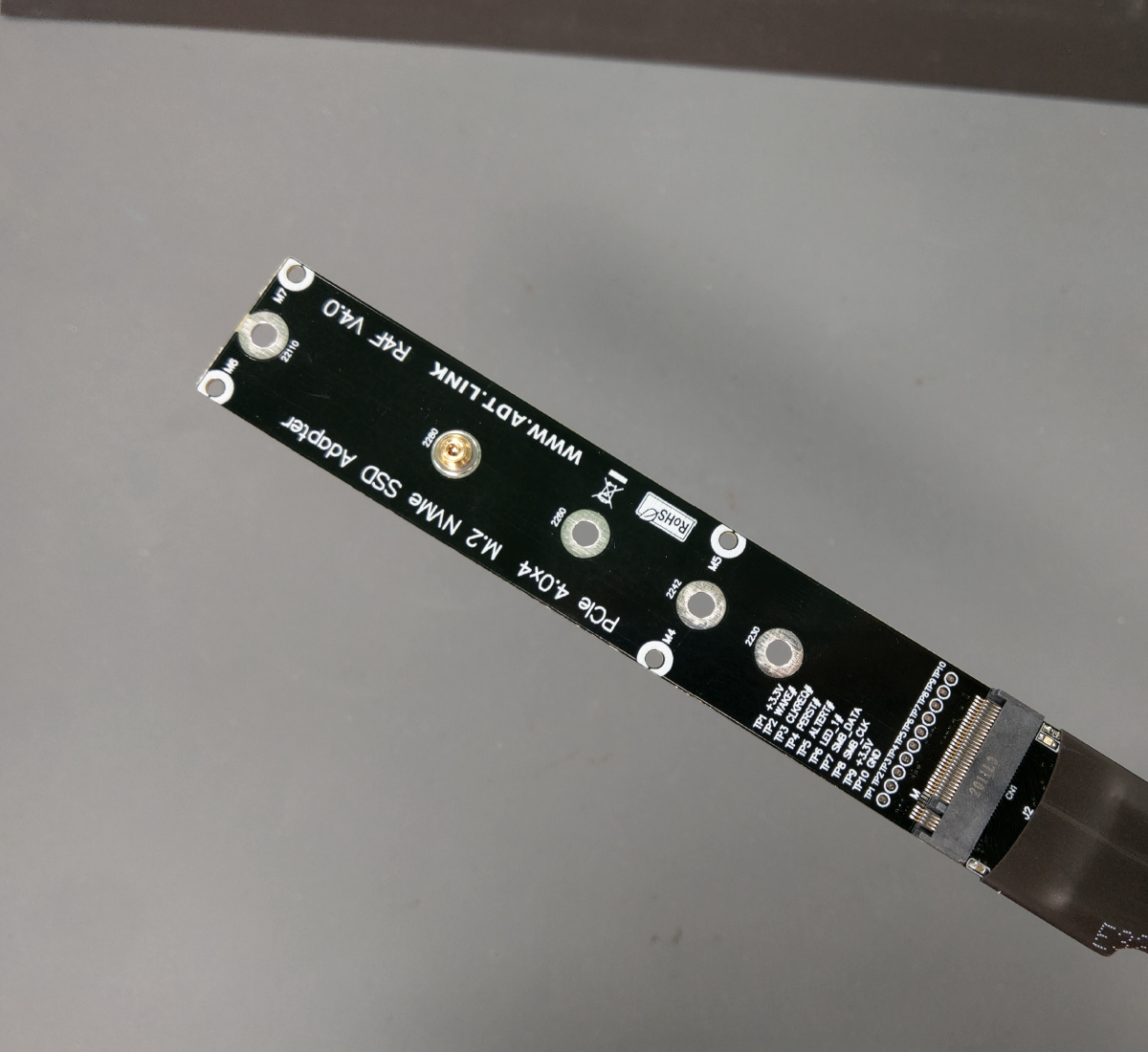

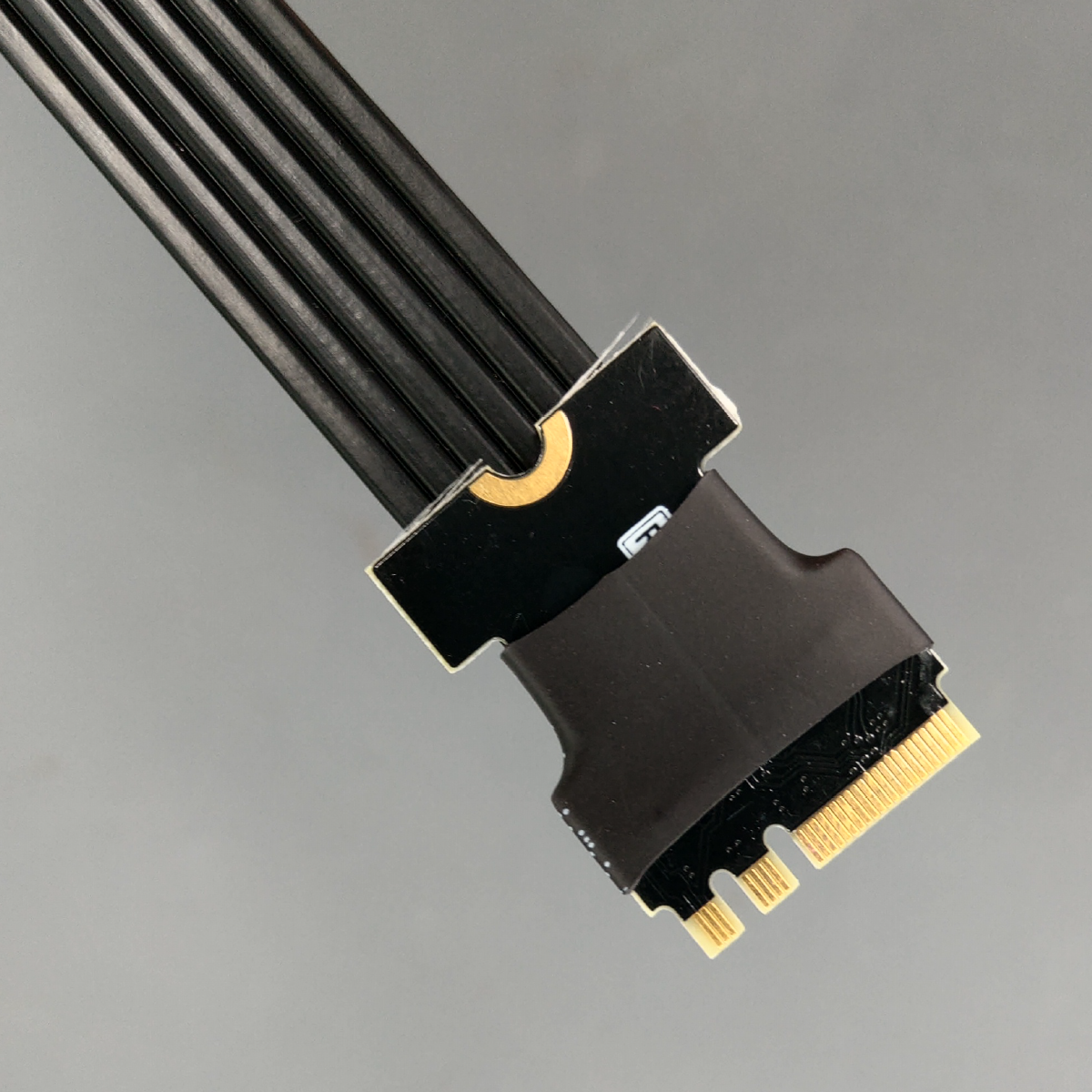

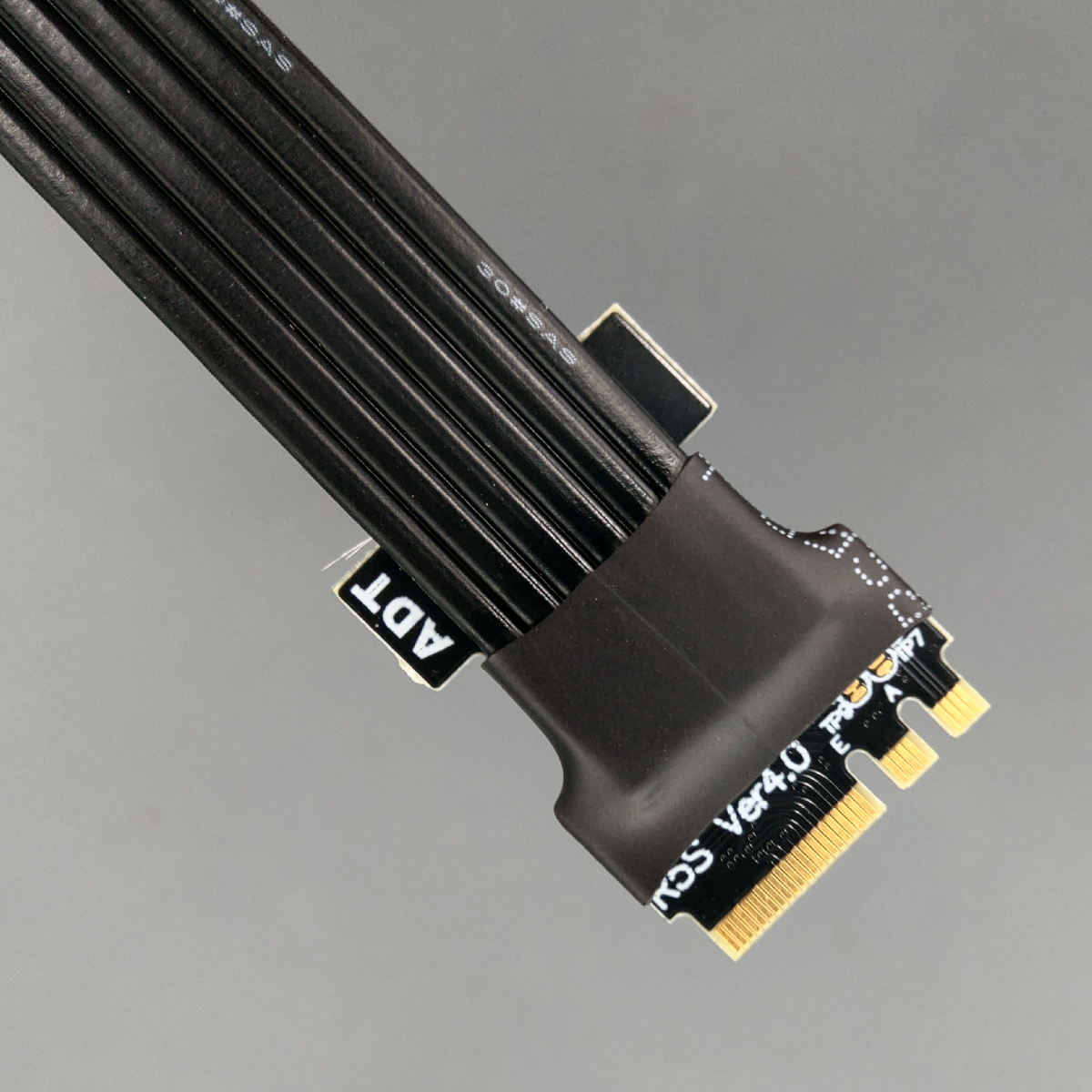

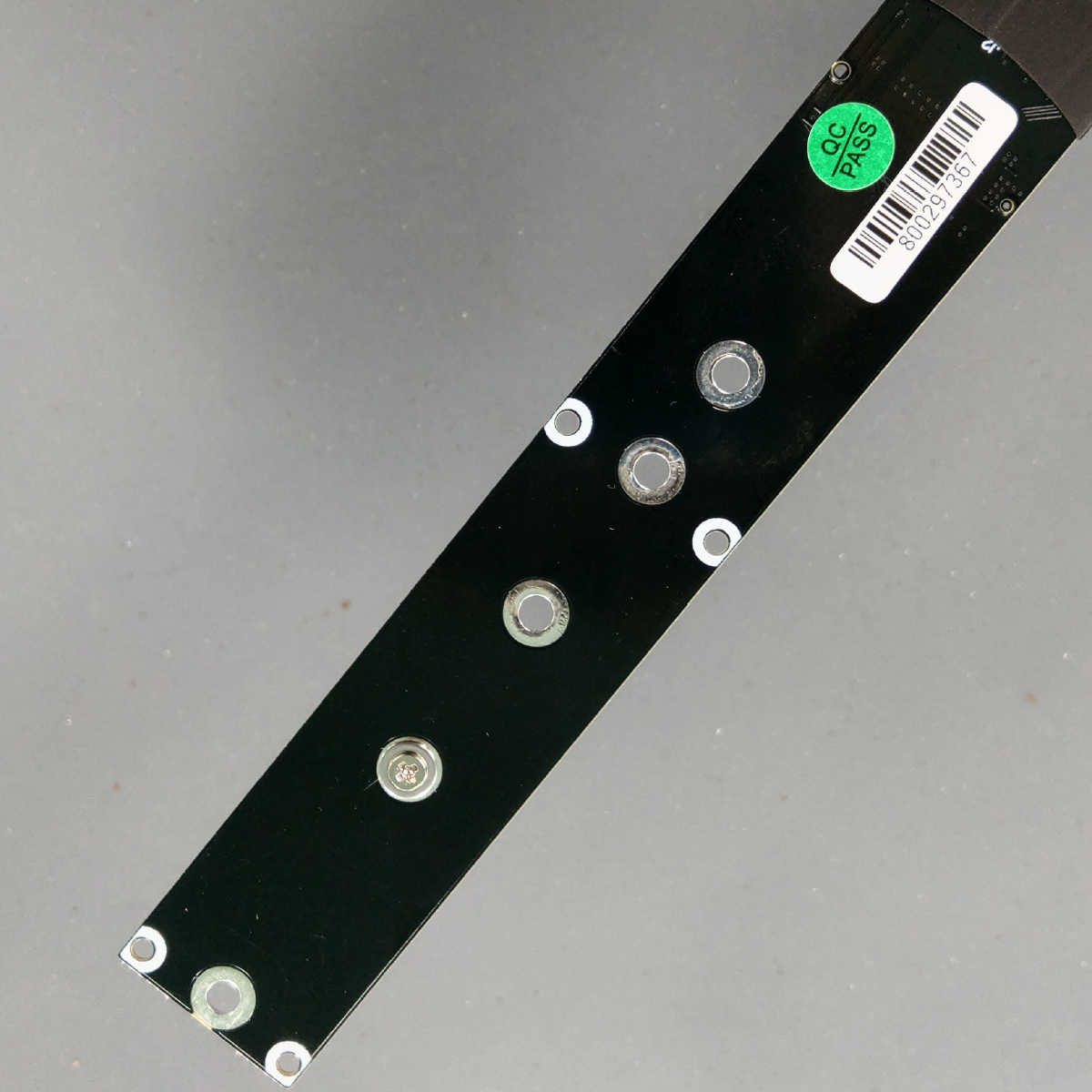

产品图片：

技术问题总汇：

线材的厚度多少？软吗？可弯折吗？

本商品的线材厚度1.4mm，所以本商品的线材比较硬一些。线材可弯可折，但不要拉扯。

线材的质量如何？有屏蔽吗？

采用EMI屏蔽导电聚合物，新型的材料用于EMI屏蔽，扁平电缆设计。 这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖，以防止电磁频率的入射或出射发射，最小化干扰和性能降级，并且减小展器的重量。

是否需要外接电源?

本店产品电源电路设计良好， 延长线不需要额外的外接电源。

3D下载：

http://www.adtlink.cn/Uploads/download/ADT_R54V4_3D.zip
