F47SF,F47SM,F47SD

ADT工厂直销，产品性能优良，口碑超好产品，100%全检通电测试发货

公司品牌：ADT（尔达特）电子

产品型号：F47SF 5.0 ,F47SM 5.0,F47SD 5.0

产品名称：M.2 NVMe 转U.2 (SFF-8639)转接延长线

                 M.2 NVMe 转U.3 (SFF-TA-1001)转接延长线

                 M.2 NVMe 转E1.S/E3.S (SFF-TA-1002)转接延长线

线材长度：25cm，50cm

速度带宽：PCIe 5.0x4 Gen5 128Gbps，可向下兼容Gen4 Gen3

购买限制：仅供专业工程师指定购买，普通用途不适合不能用，普通买家请勿购买。

采购提示：务必先买1~2个样品测试验证无误后再批量采购。 本店可开立普票，如需开票请于提交订单时联系客服。

友情提示：不正确组装或不当操作会烧毁你的设备。限专业工程师指定购买。本产品是订制品不退不换，请考虑并确认清楚再下单购买。

产品型号说明:

注：支持PCIe 5.0，但只要接了延长线信号都会衰减，本商品不保证PCIe 5.0全速，设备老化，信号较差或环境不好者请降速使用。

线材长度说明:

本店的线材长度是指可视线材的部份，不包含PCB以及连接器，线长请参考下图蓝色的箭头尺寸标注。

线长会有一定的误差，介意者勿拍，具体误差情况参考下图：

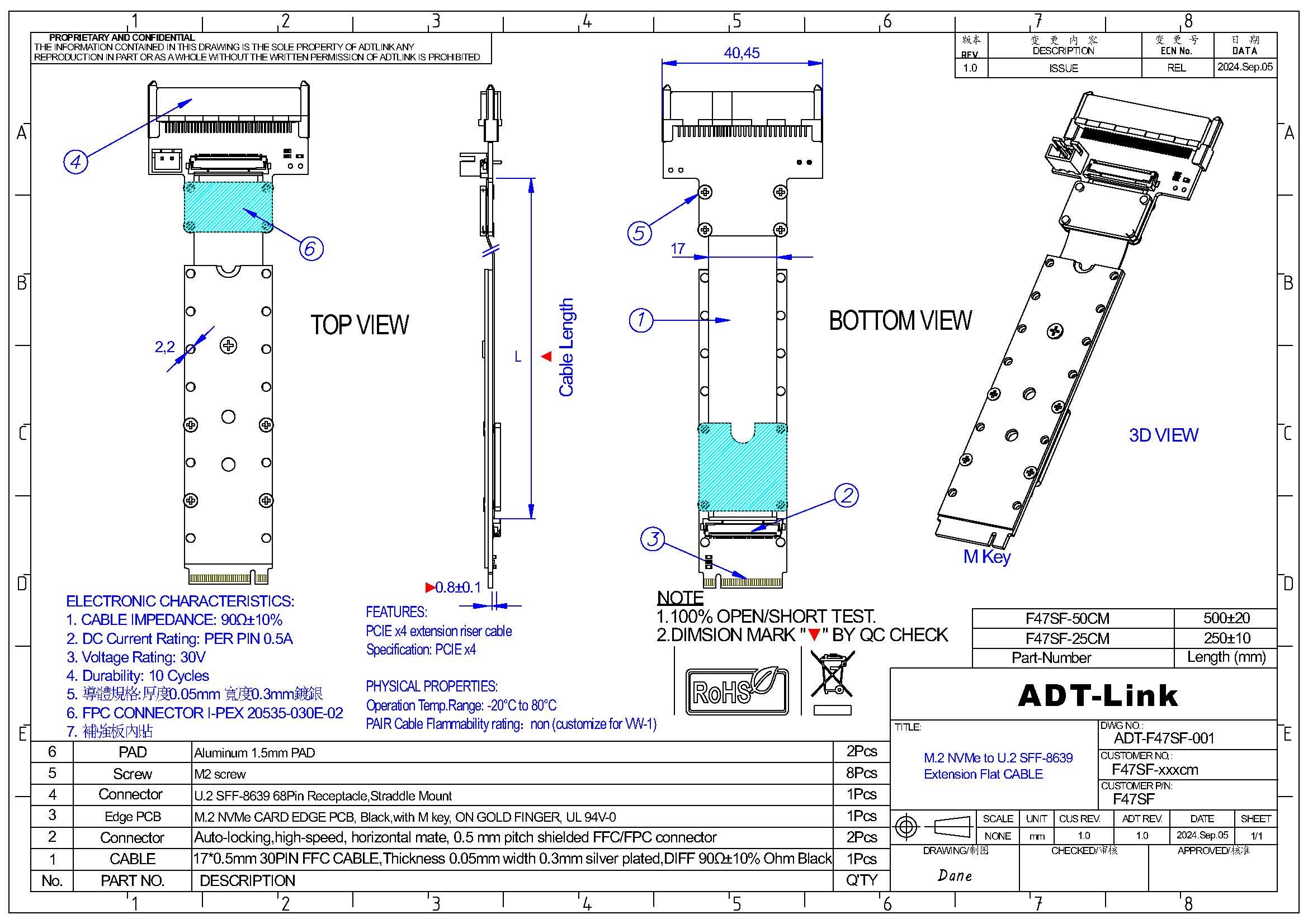

F47SF规格书:

F47SM规格书:

F47SD规格书:

F47SF原理图:

F47SM原理图:

F47SD原理图:

配件说明：随货都有附赠SATA电源转接线，必须接上才会有12V供电

产品优势:

1、UL认证线材，第五代FFC扁平电缆设计全覆盖屏蔽，柔软耐用，超薄厚度仅有0.5mm。
2、采用1.5mm铝合金垫片加固，杜绝断线和掉线问题，结实耐用，可有效阻断干扰及杂讯。
3、接上有12V供电，送SATA电源转接线。

4、增加0.8mm的固定板，防止PCB板变形弯折，可延长PCB板的使用寿命，节省硬件更换成本。

5、UL认证四层PCB板，金手指充分镀金10µ"，导电性能好，可降低氧化生锈阻抗升高而造成的死机蓝屏问题。

6、 UL认证四层PCB板，设计先进，工艺精湛，信号稳且快，布线优，隔离好，高频阻抗板可达PCIe 4.0标准。


产品图片:

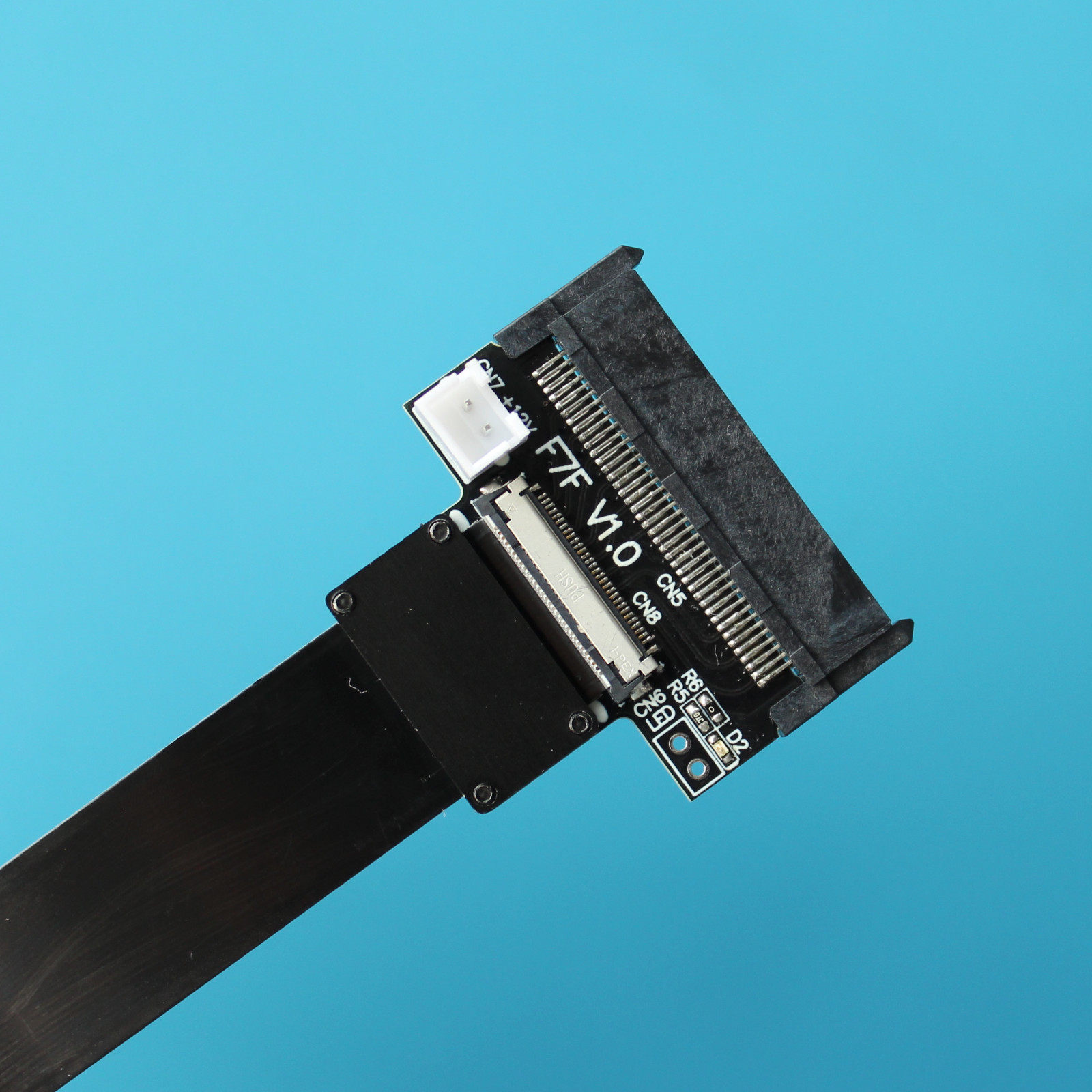

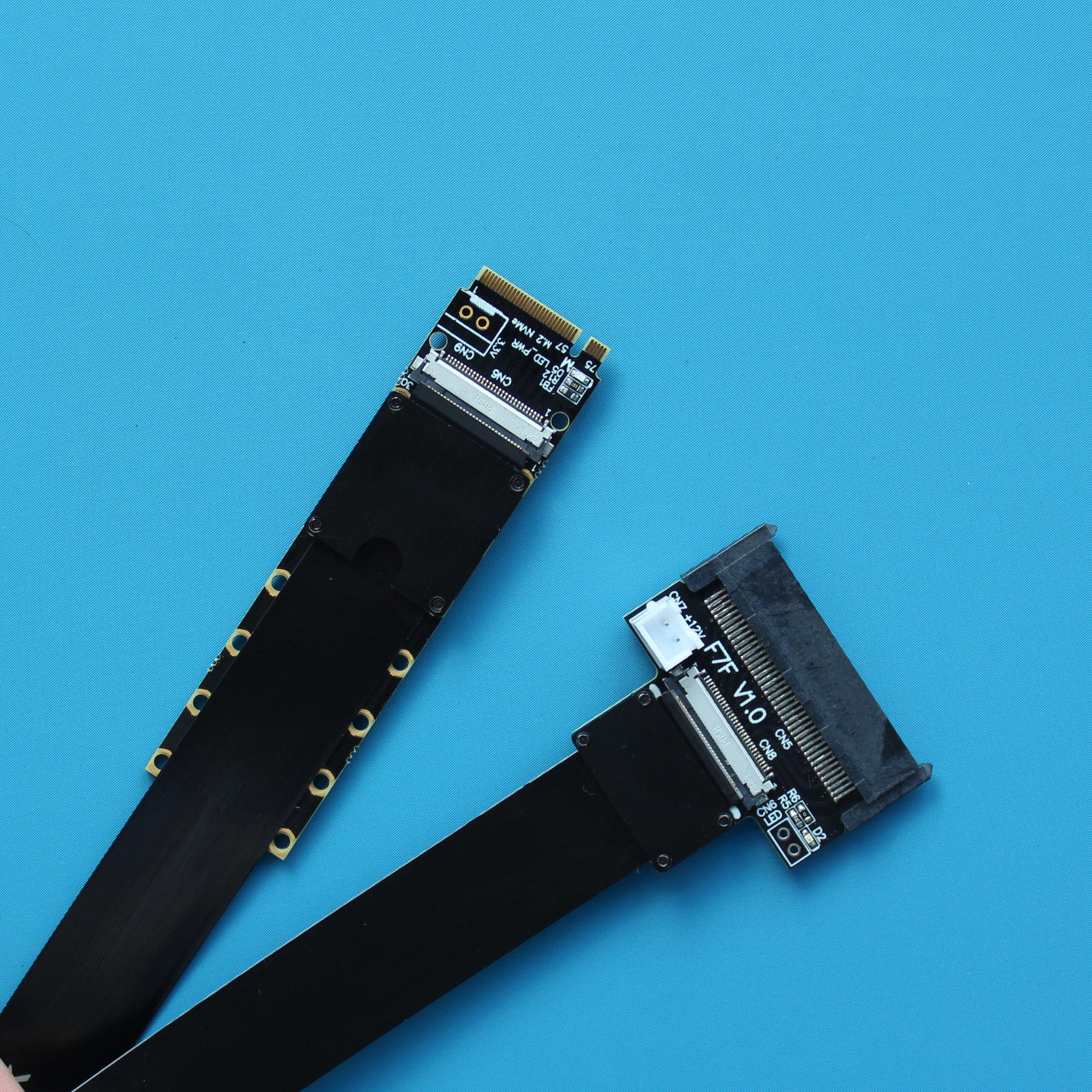

F47SF 5.0实拍图:

F47SM 5.0实拍图:

F47SD 5.0实拍图:

技术问题总汇:

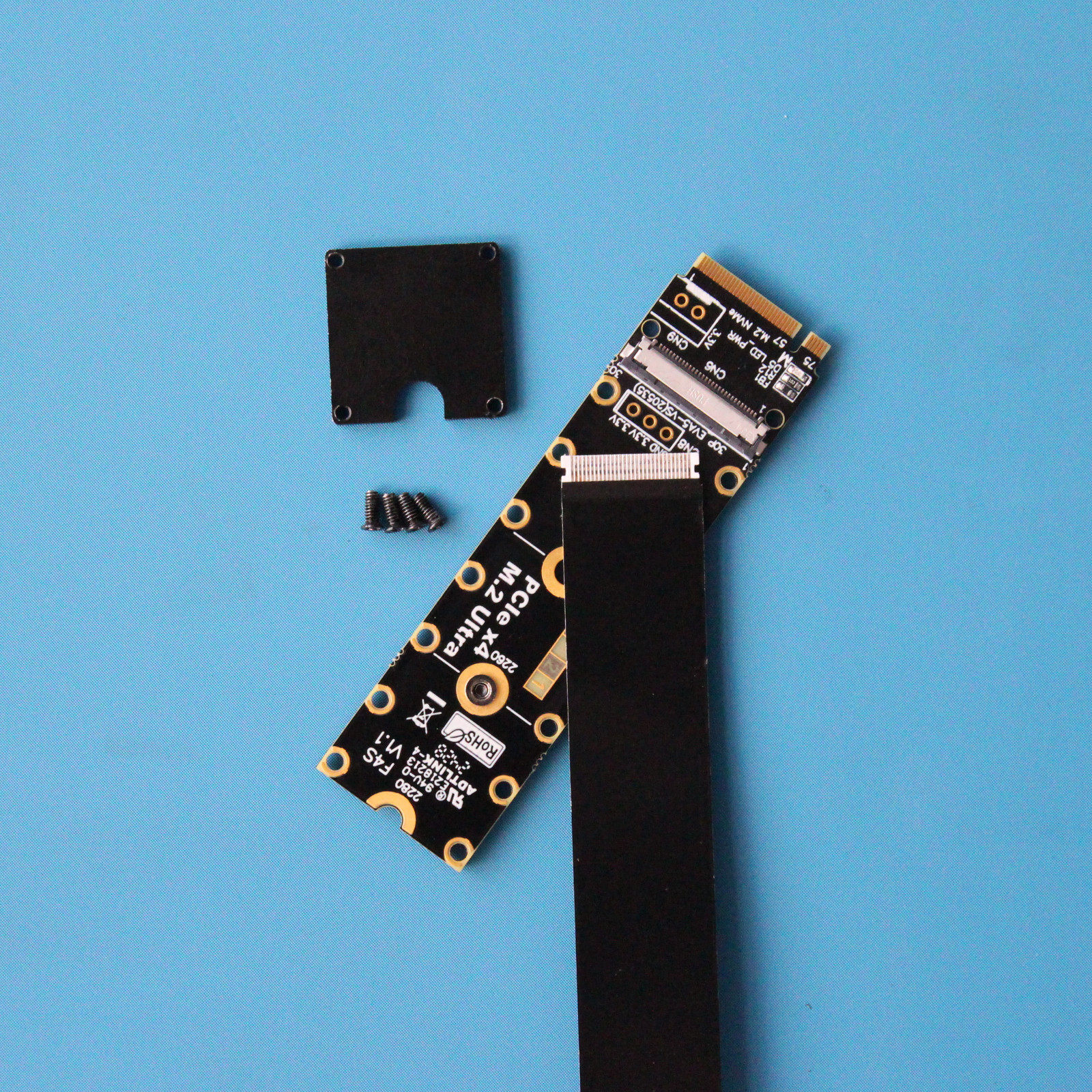

线材可以拆卸吗？

FFC线两头可分拆，便利性凸显。为避免插拔损耗，FFC线材只允许拆装10次。

PCB制作精密，铜材厚度加厚1oz，金手指充分镀金10µ"，降低氧化风险。

有金属层屏蔽，新型EMI材料：扁平电缆设计全覆盖屏蔽，减少电磁干扰和性能降低风险。

线材厚度? 软吗? 可弯折吗?

本商品的线材厚度达0.5mm ，超薄特性显著 ，线可弯可折， 不影响使用， 但不可以拉扯。

线材的质量如何？有什么优点？

产品线材本身具有柔软性和耐用性，焊接处使用1.5mm铝垫片加固，杜绝断线和掉线问题。可弯曲折叠，使线材更大的灵活性，与传统的圆型电缆相比，这些电缆易于管理。使用FFC电缆作为解决紧凑型设备空间限制问题的一种解决方案，它们易于在狭小的空间内安装和使用，而不会影响电子元件。

F47SM,F47SF和F47SD互相兼容嘛？

线材不互相兼容，不可以混用。F47SD适用于E1.S硬盘和E3.S硬盘，F47SF适用与U.2硬盘，F47SM适用与U.3硬盘， U.2和U.3 虽然接口外观一样，但是引脚定义不同，不可以混用，请注意辨别。

资料下载链接:

打开 3D PDF 文件。请使用 Adobe Reader DC 软件。

3D Step & 3D PDF files download:

http://www.adtlink.cn/Uploads/download/ADT_F47V4_3D.zip

Schematic file download:

http://www.adtlink.cn/download/ADT F47SM SCHEMATIC 20241029.pdf

http://www.adtlink.cn/download/ADT F47SF SCHEMATIC 20250103.pdf

http://www.adtlink.cn/download/ADT F47SD SCHEMATIC 20241120.pdf

Specification file download:

http://www.adtlink.cn/download/ADT F47SM Cable specification 20241121.pdf

http://www.adtlink.cn/download/ADT F47SF Cable specification 20240905.pdf

http://www.adtlink.cn/download/ADT F47SD Cable specification 20240106.pdf
