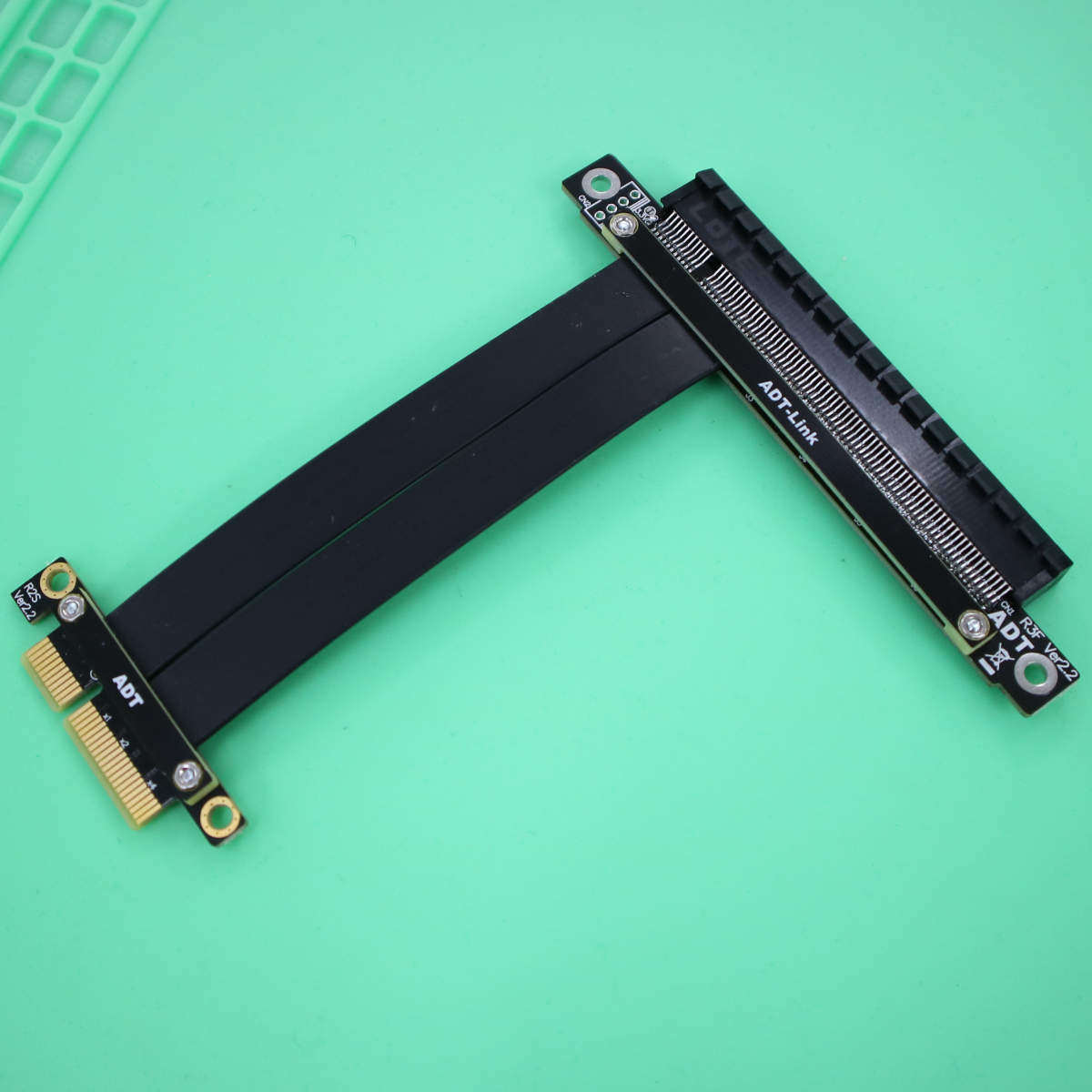

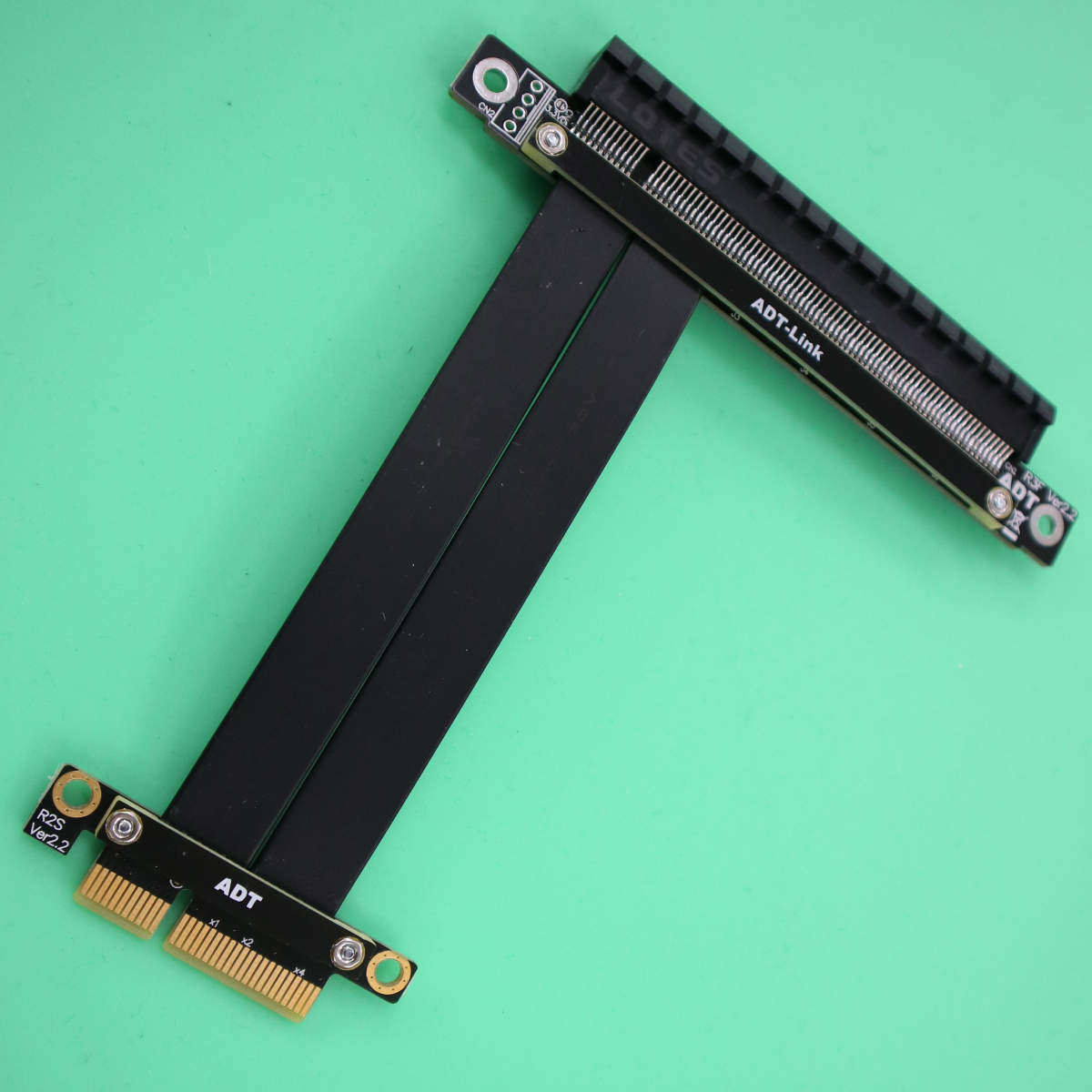

R23SF,R23SL,R23SR

ADT工厂直销,产品性能优良,口碑超好产品,100%全检通电测试发货

公司品牌：ADT（尔达特）电子

产品型号：R23SL=直立式，R23SF=夹板式，R23SR=倒立式

产品名称：PCI-E转接板延长线

线材长度：3~100cm（支持线长定制）

带宽速度：PCIe 3.0x4 gen3 ; 32G/bps

适配范围：PCIEX16显卡，支持近三年出厂的PCIe显卡

采购限制：仅供专业工程师指定购买，普通用途不适合不能用，普通买家请勿购买。

采购提示：务必先买1~2个样品测试验证无误后再批量采购。

友情提示：本商品兼容问题多，不正确组装或不当操作会烧毁你的设备。限专业工程师指定购买。本产品是订制品不退不换，请考虑并确认清楚再下单购买。

线材长度说明：

本店的线材长度是指可视线材的部份，不包含PCB以及连接器，如果包含PCB和连接器要再加3cm左右。如此总长约为8公分，参考下图标准品R23SF-5cm蓝色字的尺寸标注。

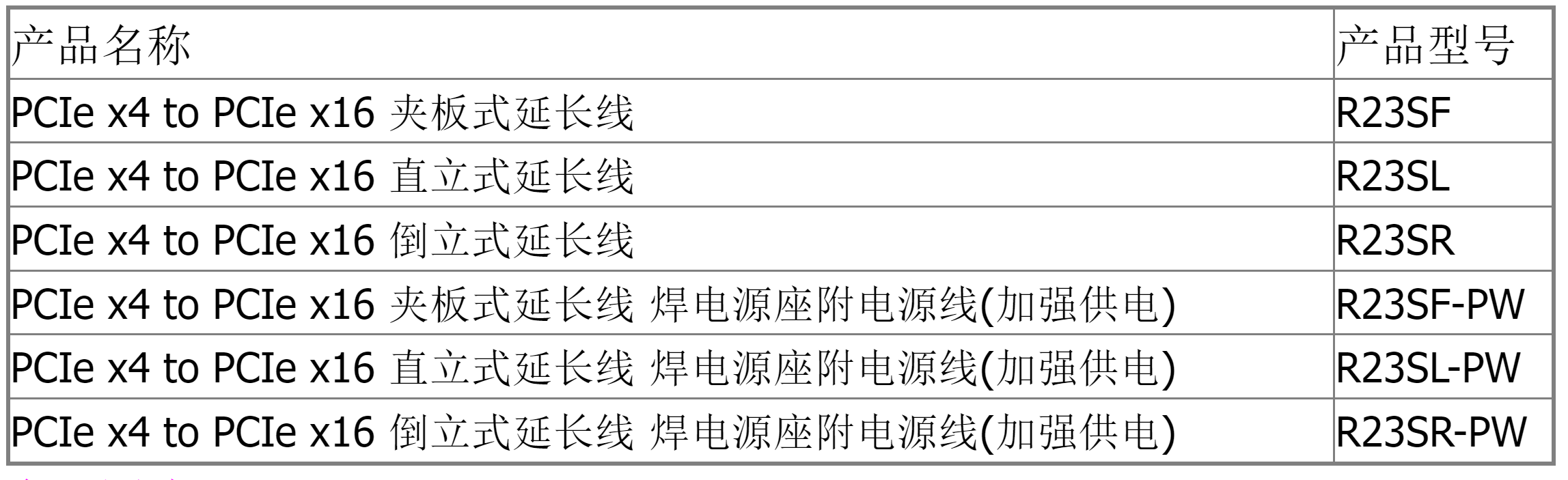

R23系列产品型号说明

技术问题总汇

SL/SF/SR 直立式连接器的转接线和夹板式的转接线，倒立式的转接线有什么不同？

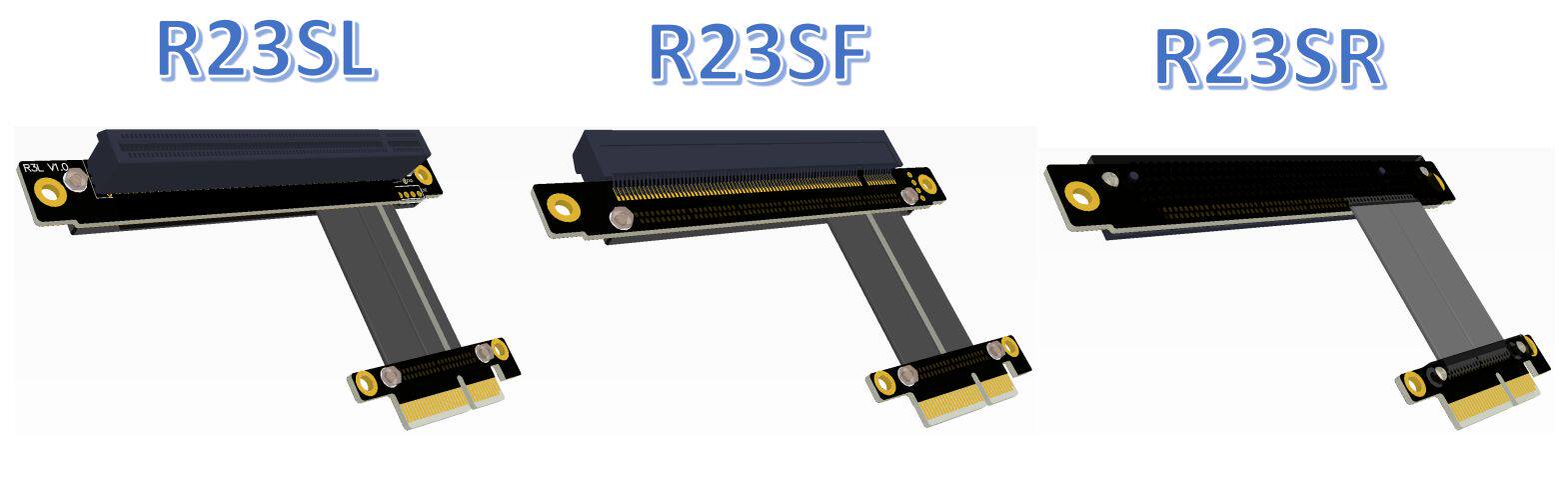

下图：SL=直立式，SF=夹板式，SR=倒立式

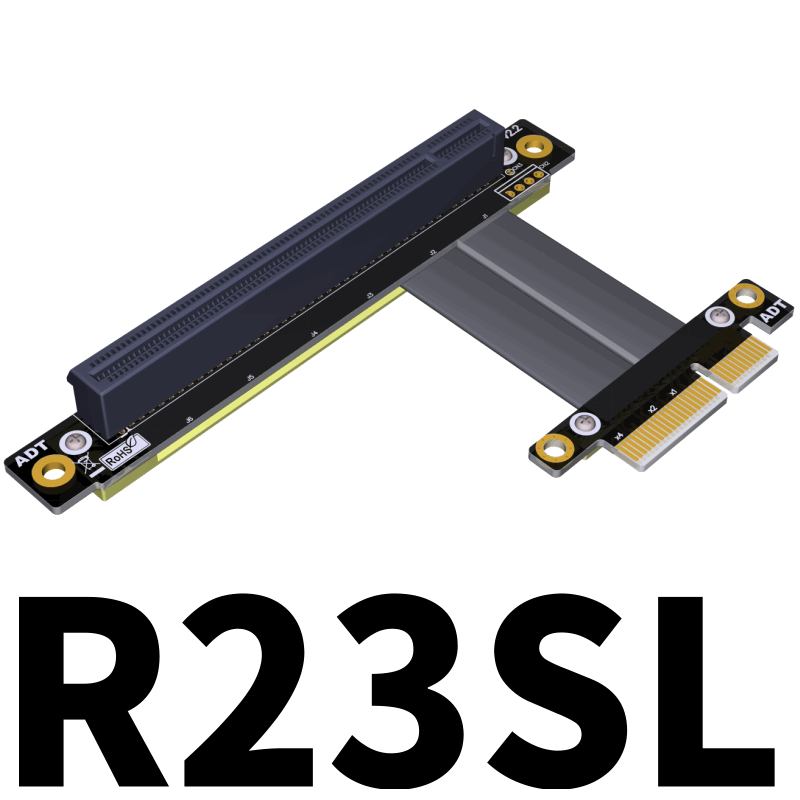

SL：PCIe连接器和PCB板垂直转90度，连接器朝上

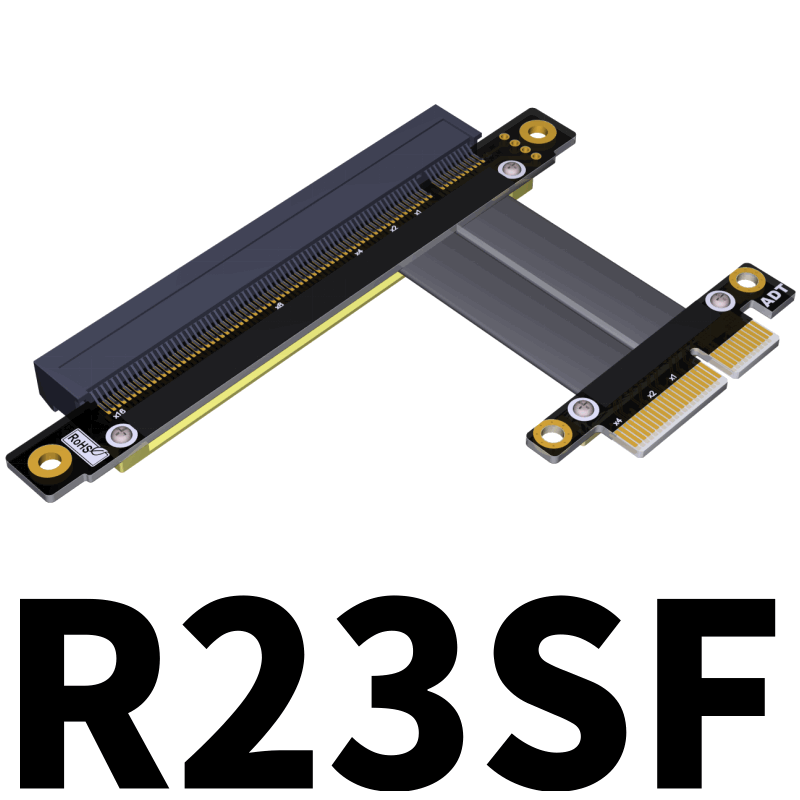

SF：PCIe连接器和PCB板水平转180度，连接器水平

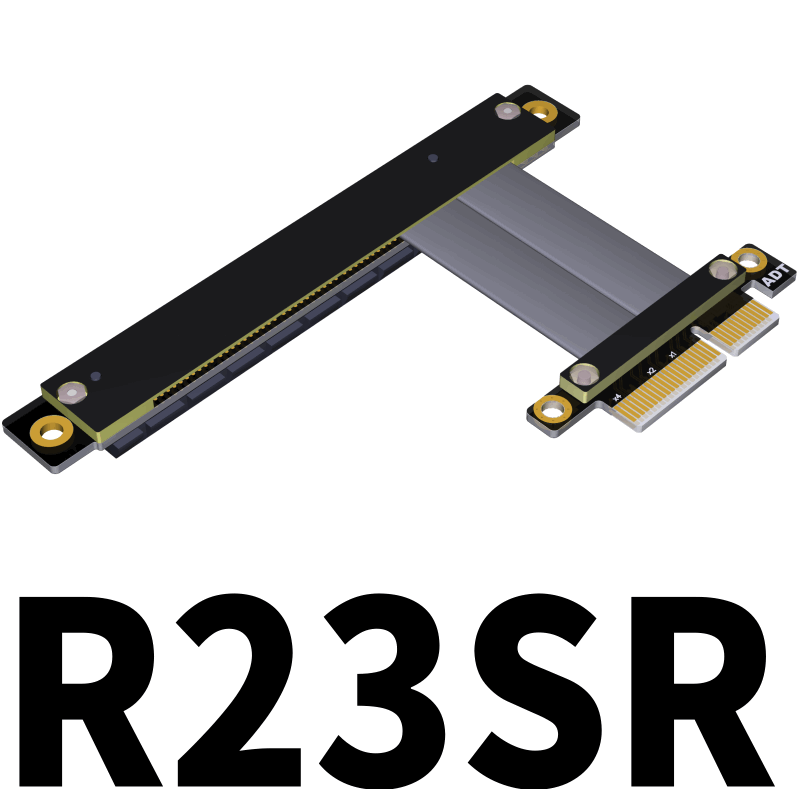

SR：PCIe连接器和PCB板倒立转270度，连接器朝下

线材的质量如何？有屏蔽吗？

采用EMI屏蔽导电聚合物，新型的材料用于EMI屏蔽，扁平电缆设计。 这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖，以防止电磁频率的入射或出射发射，小化干扰和性能降级，并且减小扩展器的重量。

是否需要外接电源?

本店产品电源电路设计良好， 不需要额外的外接电源， 但是考虑到主板本身的电源能力不足，仍然有电源供给不足的可能性， 本产品充份考虑到各种环境条件， 所以在产品设计时， 就有预留电源接口， 让您可以电源外接，增强其电源供给能力。让您的设备运行更稳定。

建议：除非主板供电不足，否则不需要外接电源

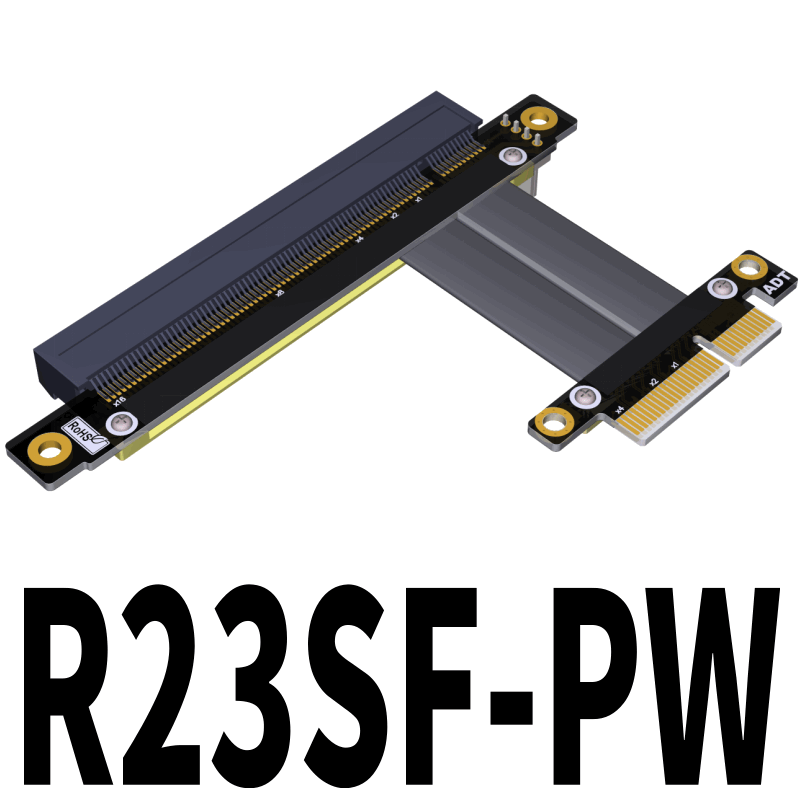

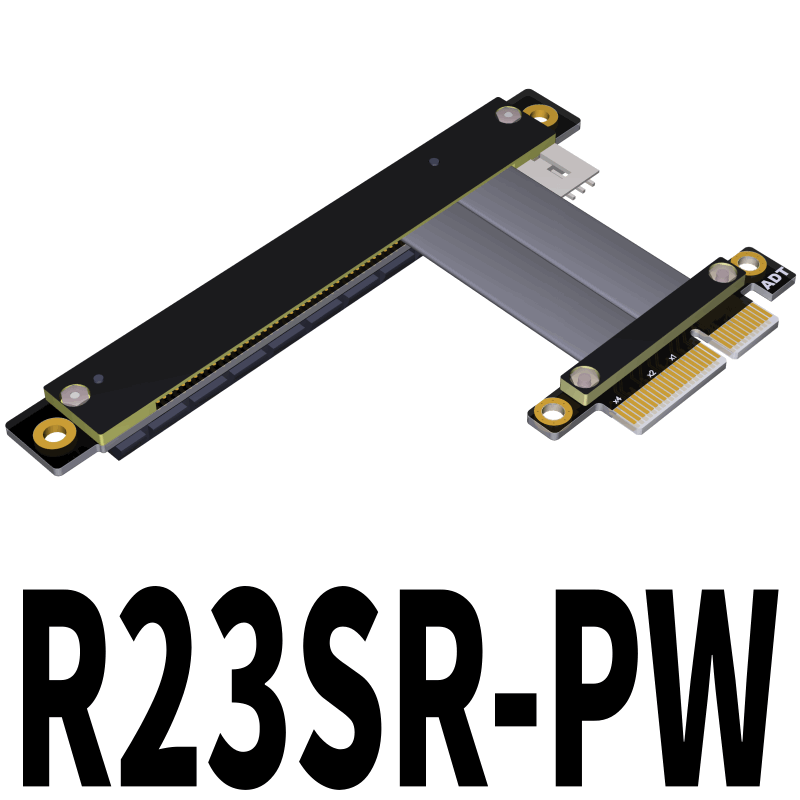

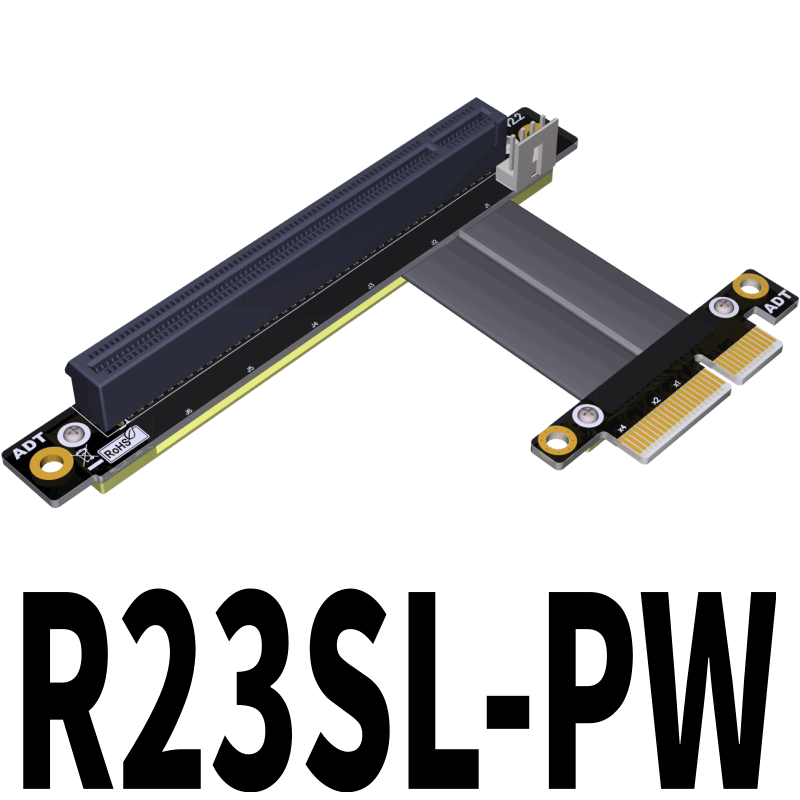

型号带-PW的PCB板有焊电源座, 再附上SATA电源转接线如下图:

为什么延长线的线长无法过长， 如果我想使用1米以上的线有可能吗？

线材越短信号越，线材越长，信号衰减，信号干扰，信号延迟这三大象就会越明显，本店工程师花了一年的时间测试各种线材，终完成了阻抗低，抗干扰的产品， 实测可以在60公分下高速运行， 超过了70公分信号就衰减了， 本店建议60公分以下长度比较保险，如果要在1米线运行， 必须在主板BIOS强制设置成PCIe1.0或2.0低速才能正常运行。但请注意各种条件不同，1米以上的线仍有很高的失败率。

建议:选用适合的线材长度，BIOS设置适当降速

线材的厚度多少？软吗？

本商品的线材厚度仅1.4mm，本商品的线材偏硬一些。

购买注意事项:

1. 插线时一定要认清方向，不要插反或插偏位，防止烧毁设备，插线时先扶住设备的插座再插线，避免用力过猛将插座引脚插断。线材二端与电路板焊接处2cm范围内禁止弯折禁止拉扯。

2. 各种主板及设备信号驱动能力等条件都不相同， 本店测试的结果并不保证和您的测试结果一致，只要是接了延长线，信号都会有损耗，要求完美者, 请勿购买。

3. 显卡或主板是电子设备会随时间增加而老化氧化，再接上延长线只会更加不稳定。不支持老设备。你的设备超过三年以上不支持。请勿购买。

4. 限产品工程师指定购买，仅供产品测试使用，其它用途，请勿购买。

店铺协议：

你好！欢迎光临，为了你我双方能愉快的完成交易，务必请您购买本店的商品前，花5分钟时间仔细阅读本款商品的介绍说明及保修事宜，这样您对本款商品有个全面的理解，这样对你我都好。您拍下商品付款后就意味着您同意本店的条款协议，不得再有任何异议，祝您购物愉快！

国定假日，星期六日没上班无法发货。周五下午，六日的订单于周一下午陆续发货。 周一订单于周二发货。 上海市发货

购买商品5个以下可于48小时内发货（节假日除外），从上海市发货，默认中通快递，每天下午6点左右发货，物流送货同省今发明至，外地一般2到4天（不含发货当天），东三省、新疆西藏、内蒙古、陕西、广西、海南、等偏远地区默认顺丰发货（送货时间为本店平常发货经验值，送货时间难免有意外发生，如您对送货时间有要求，请连系客服，变更快递公司）。

不支持７天无理由退货，请考虑清楚再拍下付款。

商品维修必须产品序列号清晰，外观完整。人为损坏不在保修范围内。本店质保凭机器标签序号，无需发票及另外任何凭证，标签损毁、自行拆解改装、进水、高压烧毁、等人为损坏则不在保修范围之内。

本店提供全新商品的保固条件依淘宝售后规定办理，半年免费保修，三年有限保修售后服务，商品售出半年内如果坏了，经本店工程师测试确实是不良品，本店负责修复或更换良品寄给你, 商品售出三年内如果坏了, 视故障情况收取零部件的成本费, 商品维修由买家承担来回运费。

保修仅包本体，因本商品导致的资料数据损毁，硬件故障或电脑死机等造成的任何损失不承担任何责任，重要数据请自行双重备份。
