R22SF,R22SL,R22SR,R22AB

ADT工厂直销,产品性能优良,口碑超好产品,100%全检通电测试发货

公司品牌：ADT（尔达特）电子

产品型号：R22系列商品

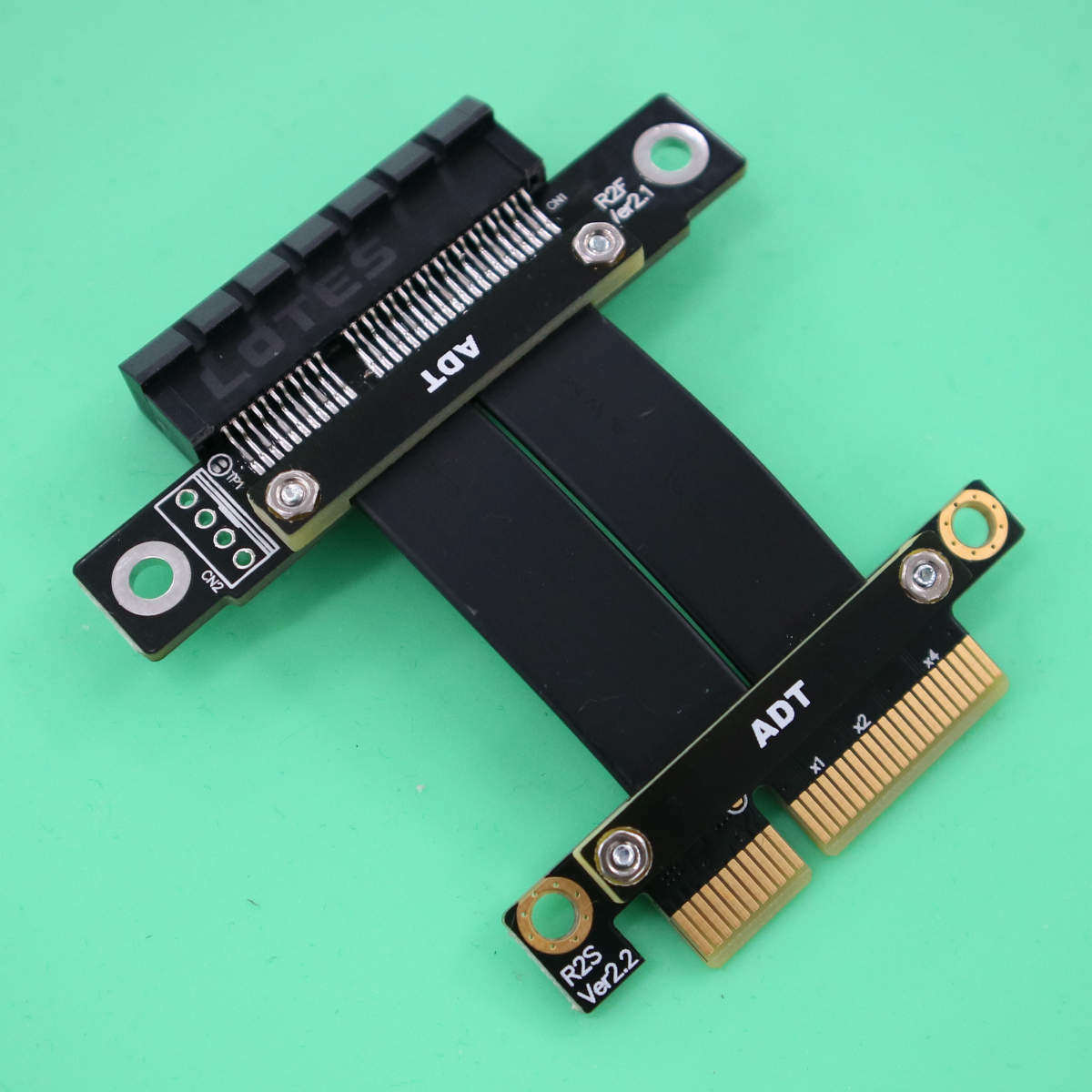

产品名称：PCI-E转接板延长线

线材长度：3~100cm，支持批量订单定制

带宽速度：PCIe 3.0x4 gen3 ; 32G/bps

适用配卡：高速网卡，采集卡，NVMe SSD硬盘卡，USB转接卡，等PCIe X4卡

使用限制：仅供专业工程师指定购买，普通用途不适合不能用，普通买家请勿购买。

采购提示：批量订单，务必先买1~2个样品测试验证无误后再行批量采购。

友情提示：本商品兼容问题多，不正确组装或不当操作会烧毁你的设备。限专业工程师指定购买。本产品是订制品不退不换，请考虑并确认清楚再下单购买。

型号说明：

线长说明：

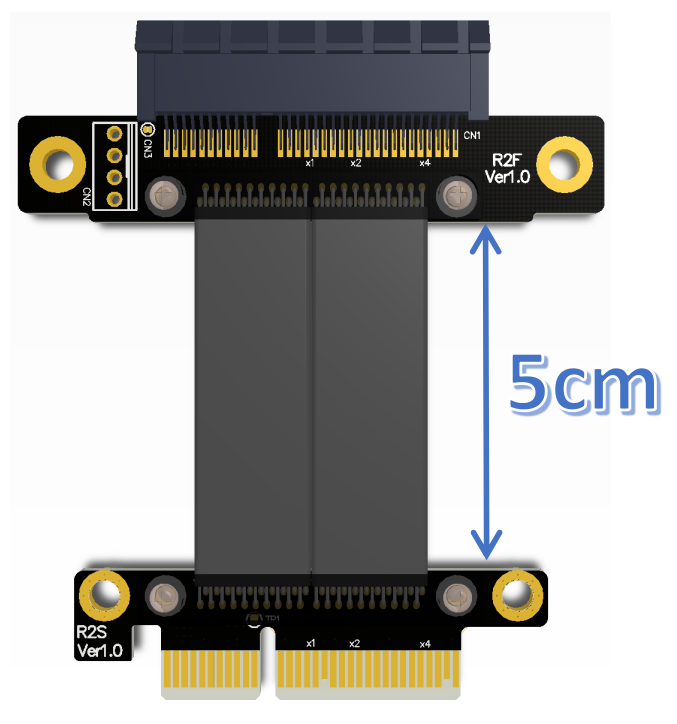

本店的线材长度不包含PCB以及连接器，参考下图蓝色字的尺寸标注。

产品优势:

一．线材优势，使用德国专利进口线材，使用台湾进口Lotes连接器，高频支持PCIe 3.0 8G/bps稳定转输

二．线长优势，从5厘米到1米都可以接受订制，本店销售的转接线，线材阻抗低，60公分以内的线长支持PCIe3.0全速。

三．差分信号无过孔设计，不存在寄生电容及寄生电感的信号衰减干扰问题， 更不会有CAF微短路现象，产品经久耐用

四．产品选用优质材料，PCB做工精密，PCB使用高TG板材，铜材厚度加厚到1oz， 金手指镀金含量足，镀金足导电性能好，可降低氧化生锈阻抗升高而造成的死机蓝屏问题。

五．产品选用的线材本身就很耐用了， 在金属焊接点处使用厚度达3mm的PCB垫片保护，并锁上螺丝及六角螺帽紧固，产品坚固可靠耐拉扯，抗干扰，不会有断线掉钉问题。线材可弯可折，不影响使用。

六．PCB矮化及加胖设计， 矮化不会卡到显卡， 加胖加长设计让板卡更容易安装，减少损坏机率。

产品图片：

技术问题总汇

延长线延伸的方向， 左转90度(SL)，水平180度(SF)，右转270度(SR)，有什么不同？

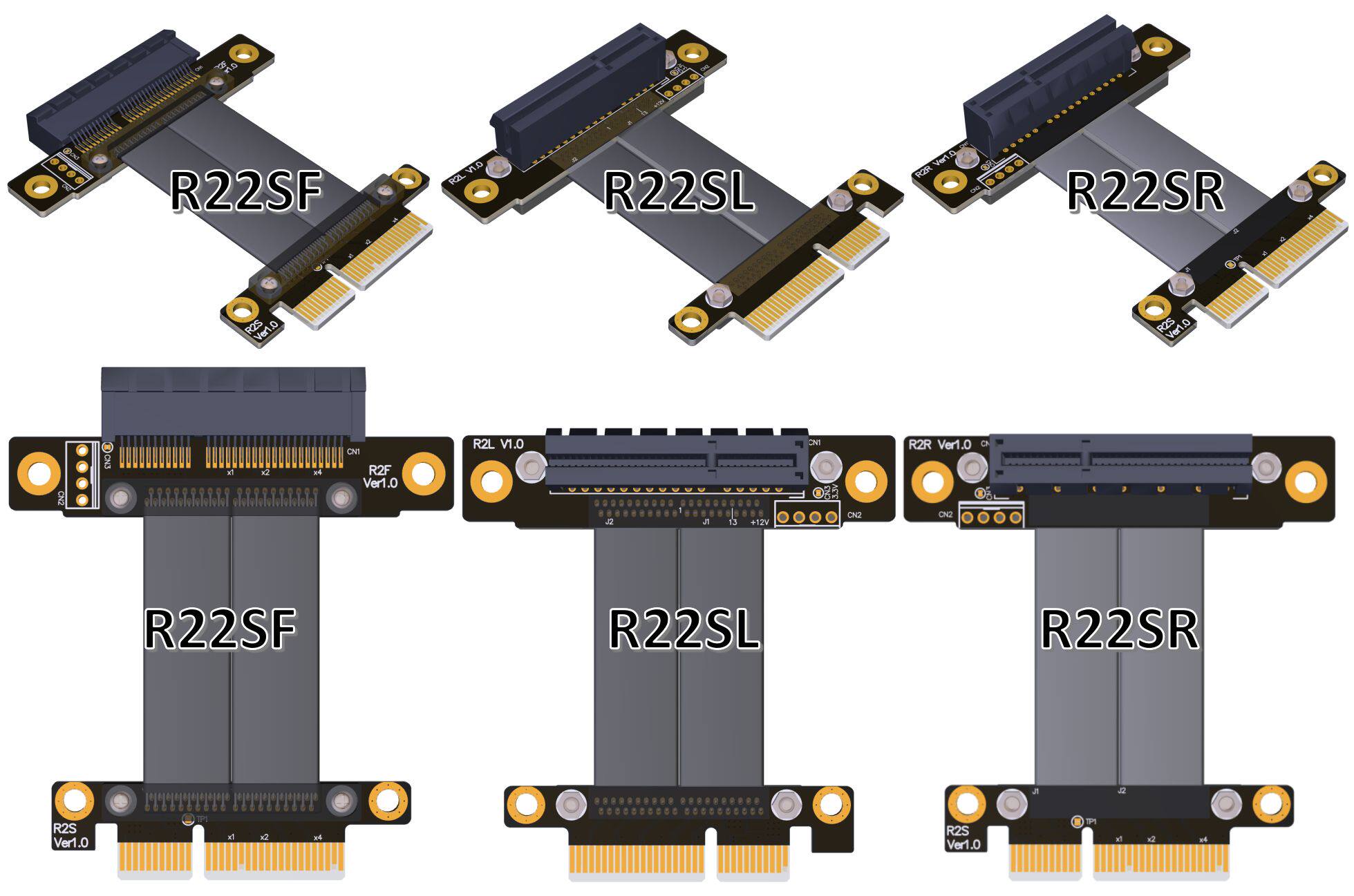

下图：SL=直立式，SF=夹板式，SR=倒立式

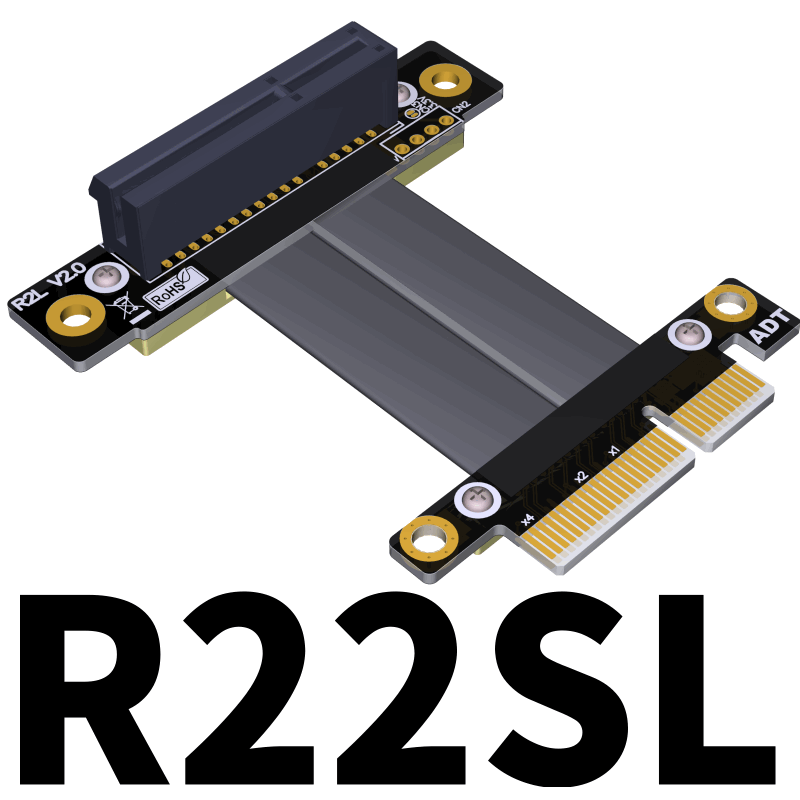

SL：PCIe连接器和PCB板垂直转90度

SF：PCIe连接器和PCB板水平转180度

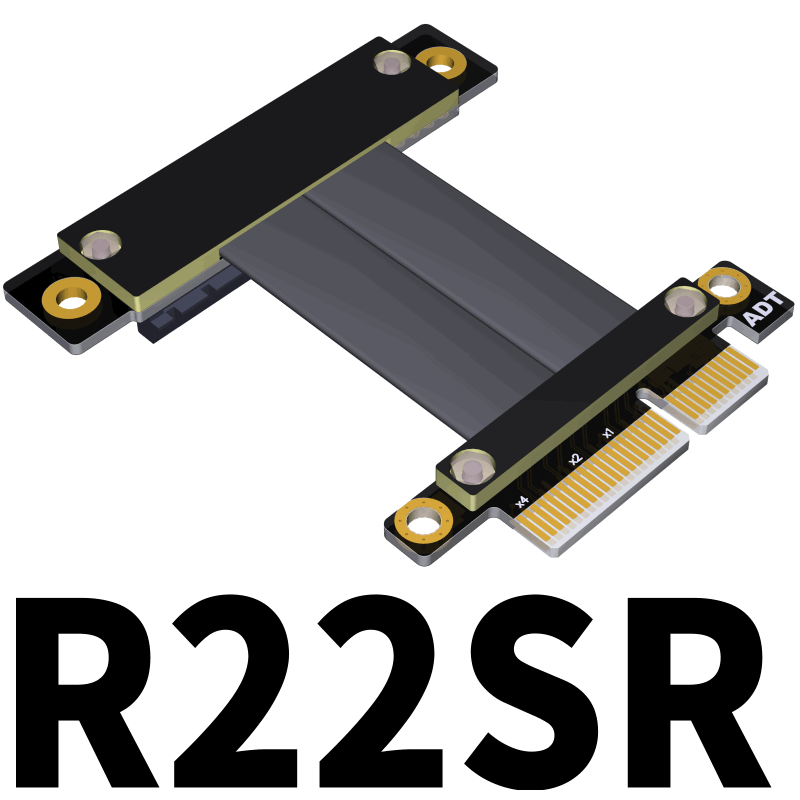

SR：PCIe连接器和PCB板倒立转270度

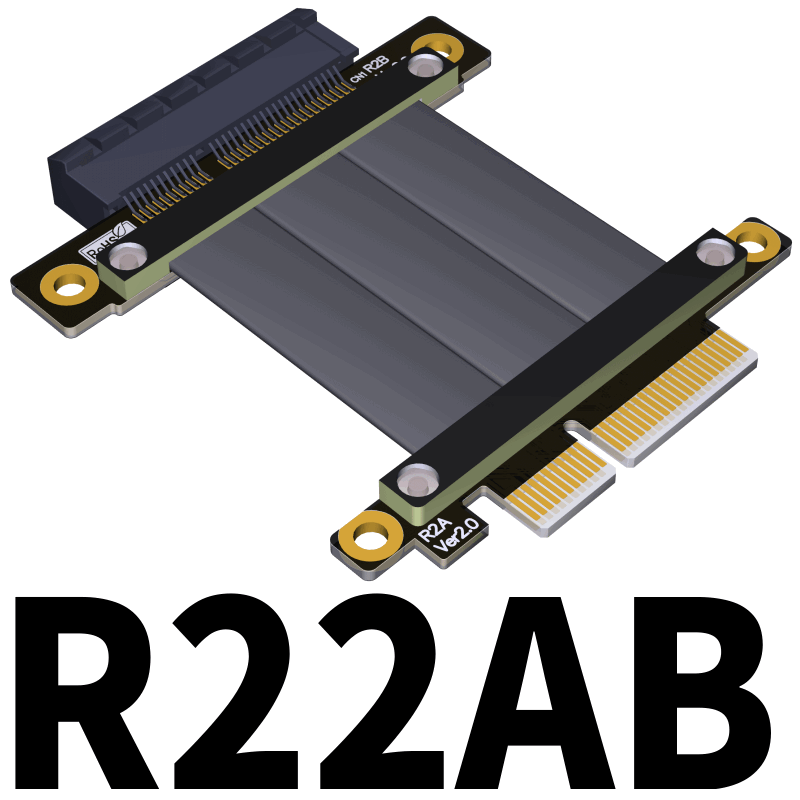

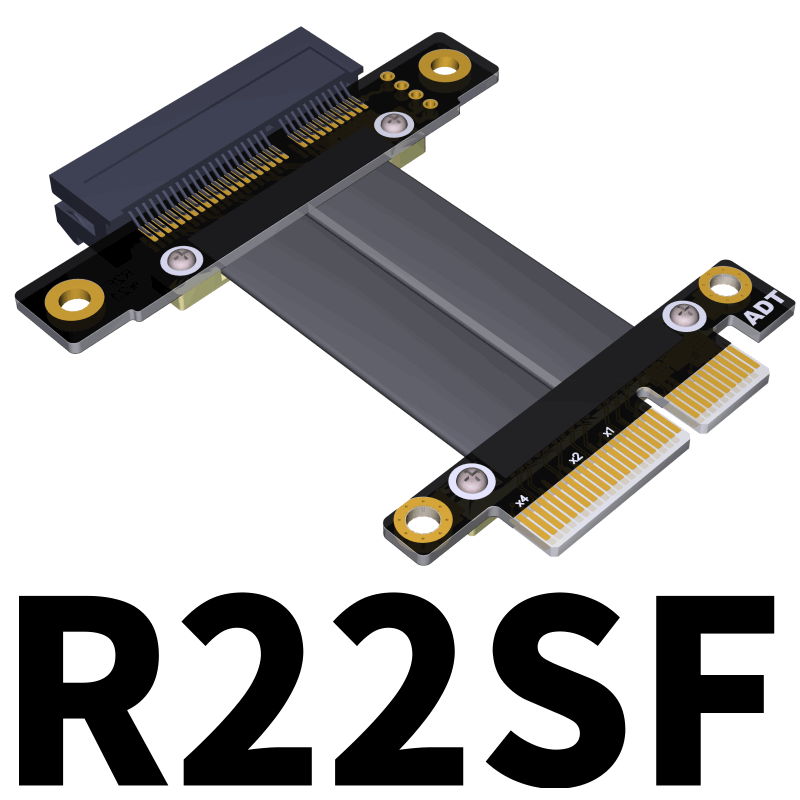

型号R22AB和R22SF有什么不同？

R22SF精简了PCIE的信号，而R22AB 为定制版本专供服务器使用，信号完整未精简

线材的质量如何？有屏蔽吗？

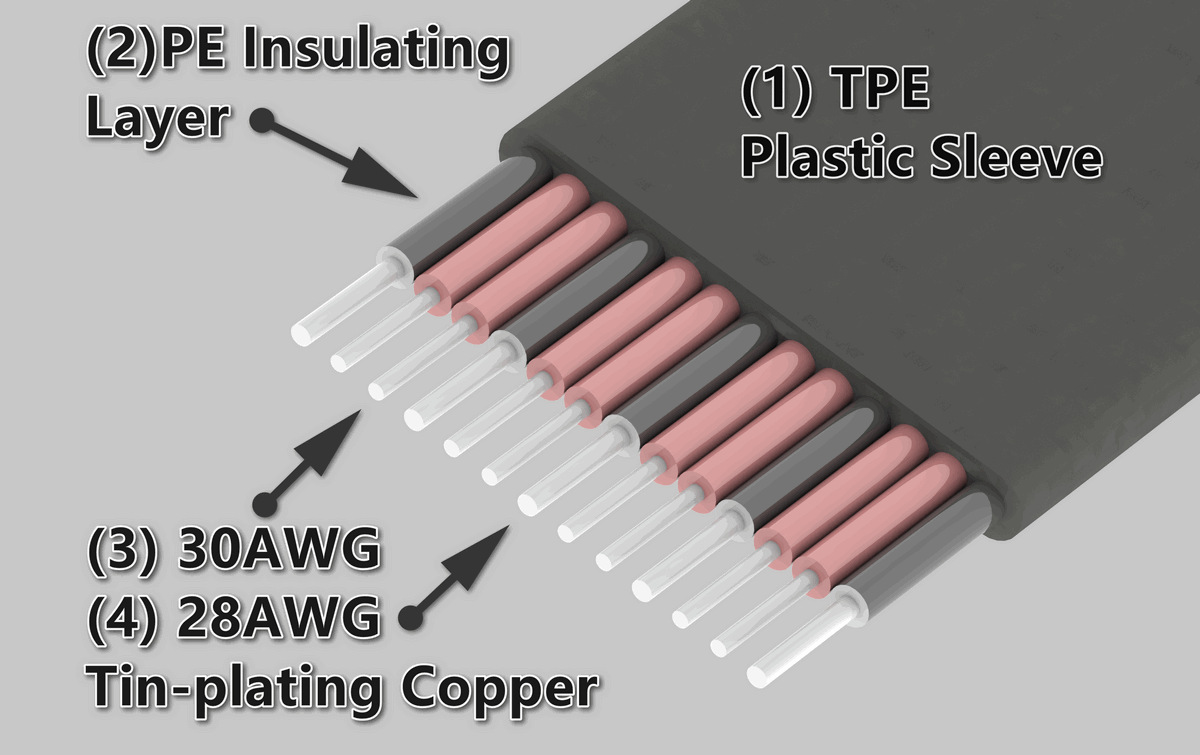

有屏蔽，采用先进的EMI屏蔽导电聚合物，新型的材料用于EMI屏蔽，扁平电缆设计。 这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖，以防止电磁频率的入射或出射发射，小化干扰和性能降级，并且减小扩展器的重量。

购买注意事项:

1. 插线时一定要认清方向，不要插反或插偏位，防止烧毁设备，插线时先扶住设备的插座再插线，避免用力过猛将插座引脚插断。线材二端与电路板焊接处2cm范围内禁止弯折禁止拉扯。

2. 各种主板及设备信号驱动能力等条件都不相同， 本店测试的结果并不保证和您的测试结果一致，只要是接了延长线，信号都会有损耗，要求完美者, 请勿购买。

3. 板卡或主板是电子设备会随时间增加而老化氧化，再接上延长线只会更加不稳定。不支持老设备。你的设备超过三年以上不支持。请勿购买。

3D下载:

To open 3D PDF files. Please use Adobe Reader DC software.

3D STEP & PDF files download http://www.adtlink.cn/Uploads/download/ADT_R22_3D.zip
