R22SS, R22FF, R22LR, R22NS, R22NF, R22NL, R22NR

ADT工厂直销,产品性能优良,口碑超好产,100%全检通电测试发货.

公司品牌：ADT（尔达特电子）

产品型号：R22SS，R22FF，R22LR，R22NS，R22NF，R22NL，R22NR (R22系列)

产品名称：PCI-E X4信号对接连接线

线材长度：3-100cm（支持线长定制）

速度带宽：PCIe 3.0 x4，gen3 32G/bps

产品功能：工控服务器设备连接，PCIe信号高速传送

采购提示：务必先买1~2个样品测试验证无误后再大批量采购。

长度说明：

本店的线材长度是单指线材的部份，不包含PCB以及连接器。如果包含PCB和连接器要再加4cm左右。如此总长约为9cm，参考下图线长5cm的尺寸标注。

R11系列产品型号说明：

产品优势:

一．线材优势，使用德国专利进口线材，使用台湾进口连接器，支持PCIe 3.0全速稳定转输

二．线长优势，从3厘米到1米都可以接受订制，本店销售的转接线，线材阻抗低，60厘米以内的线长支持PCIe3.0全速。

三．差分信号无过孔设计，不存在寄生电容及寄生电感的信号衰减干扰问题， 更不会有CAF微短路现象，产品经久耐用

四．产品选用优质材料，PCB做工精密，铜材厚度加厚到1oz， 金手指镀金含量足，镀金足导电性能好，可降低氧化生锈阻抗升高而造成的死机蓝屏问题。

五．产品选用的线材本身就很耐用了， 在金属焊接点处使用厚度达3mm的PCB垫片保护，并锁上螺丝及六角螺帽紧固，产品坚固可靠耐拉扯，抗干扰，不会有断线掉钉问题。线材可弯可折，不影响使用。

六．PCB矮化及加胖设计， 矮化不会卡到显卡， 加胖加长设计让板卡更容易安装，减少损坏机率。

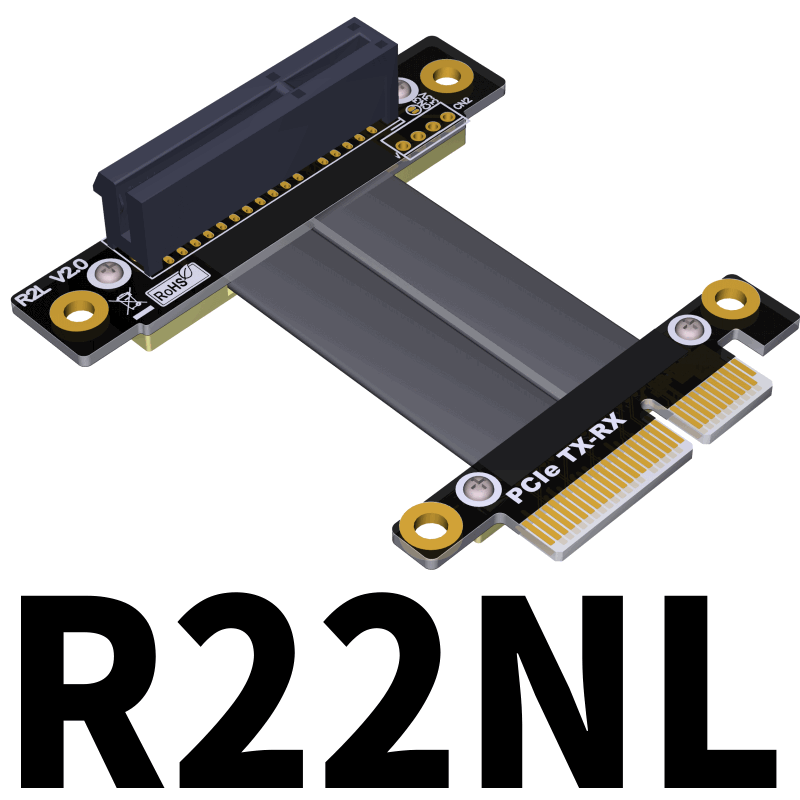

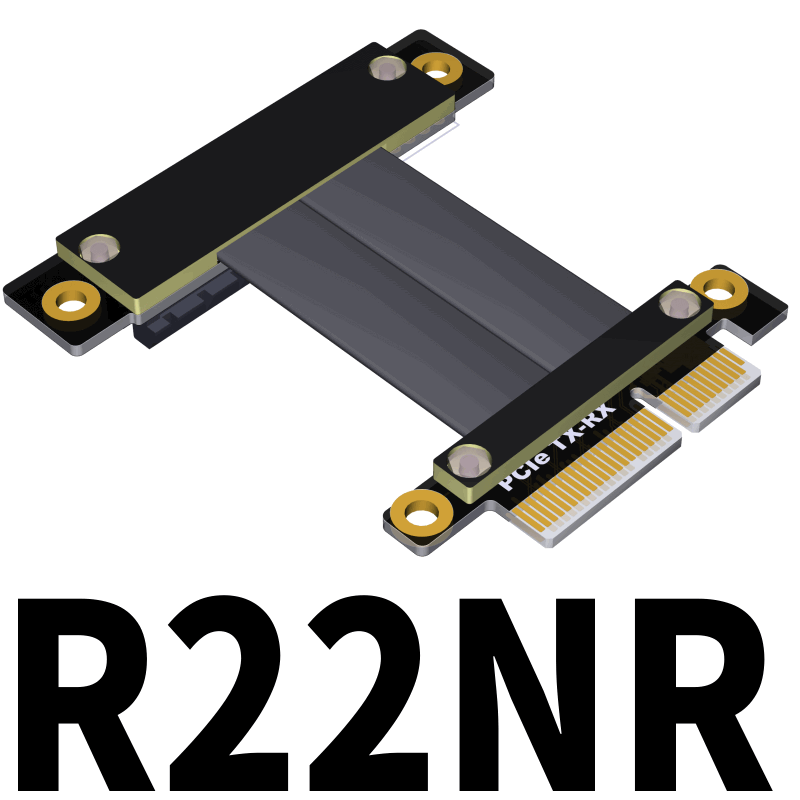

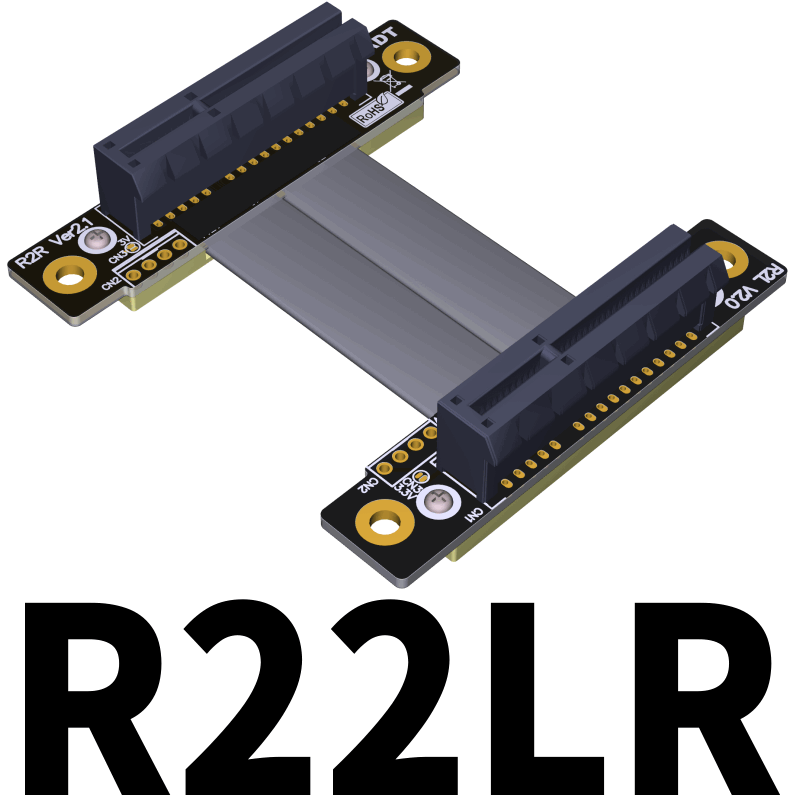

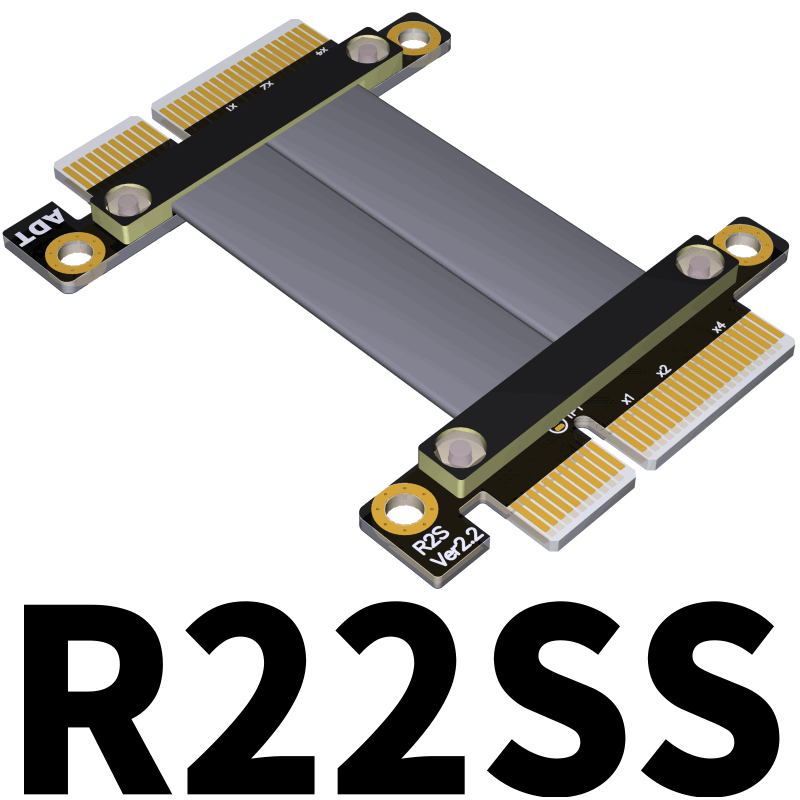

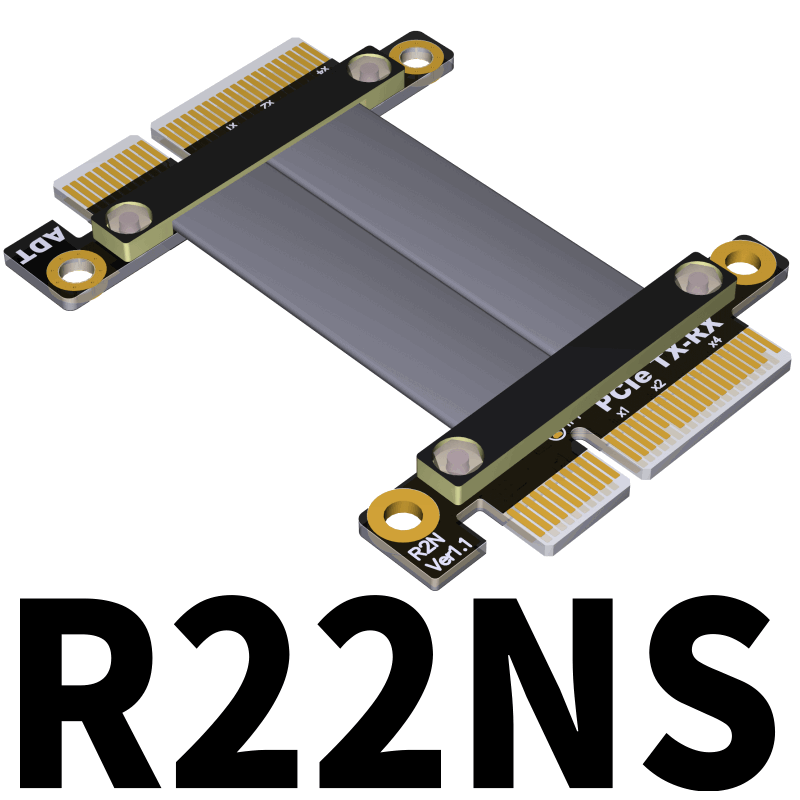

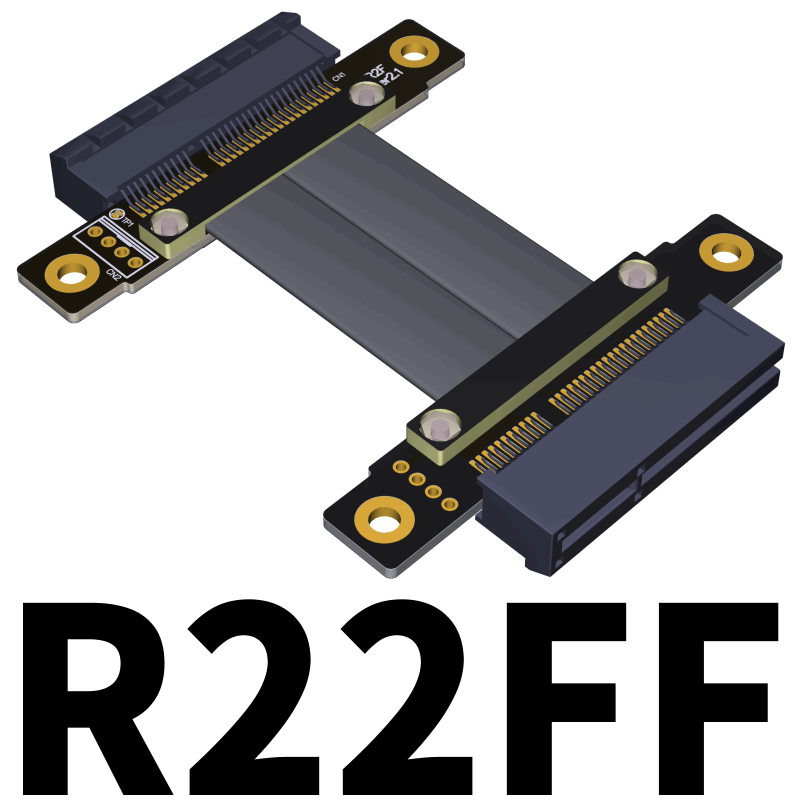

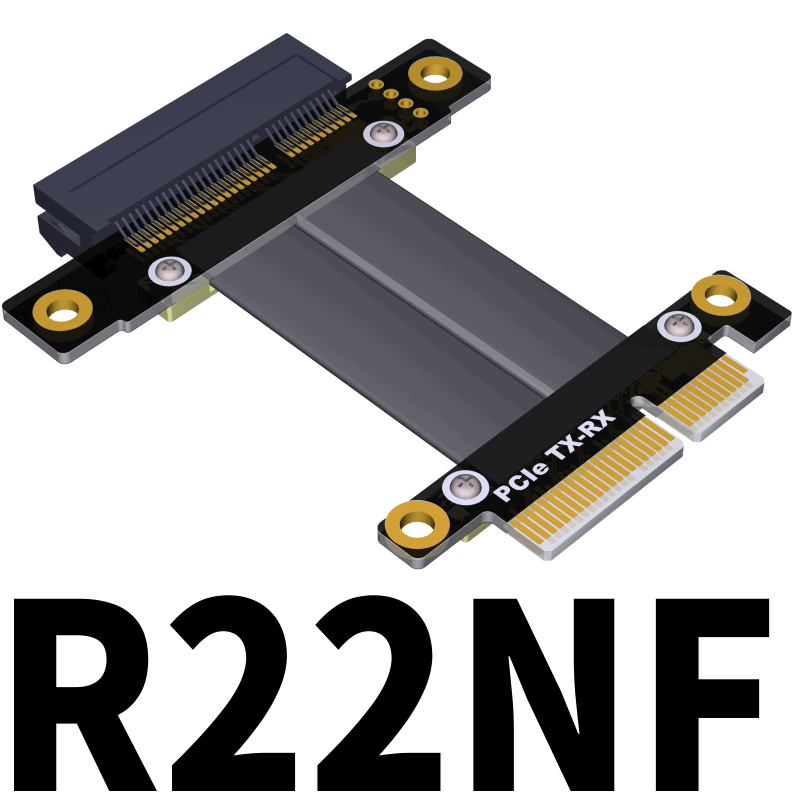

产品图片：

技术问题总汇：

线材的质量如何？有屏蔽吗？

无金属屏蔽，采用先进的EMI屏蔽导电聚合物，新型的材料用于EMI屏蔽，扁平电缆设计。 这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖，以防止电磁频率的入射或出射发射，小化干扰和性能降级，并且减小扩展器的重量。

线材厚度? 软吗? 可弯折吗?

线材的厚度为1.4mm, 硬度较硬，可弯可折，不影响使用

3D下载：

http://www.adtlink.cn/Uploads/download/ADT_R22_Jump_STEP.zip
