产品型号:R28SF, R28SL, R28SL-TU

产品名称: PCI-E 4.0 x4转x8延长线

线材长度: 支持定制3-100cm长度,欢迎深度合作。

速度带宽:PCIe 4.0 x4

  Buy Now

ADT工厂直销,产品性能优良,口碑超好产品,100%全检通电测试发货

公司品牌:ADT(尔达特)电子

产品型号:

       R28SF 4.0 x4转x8 平直黑色款

       R28SL 4.0 x4转x8 转角黑色款

       R28SL-TU 4.0 x4转x8 双直角黑色款

产品名称: PCI-E 4.0 x4转x8延长线

线材长度: 支持定制5-100cm长度,欢迎深度合作。

速度带宽:PCIe 4.0 x4  gen4 64G/bps

使用限制:PCIe4.0对设备要求高,只要接了延长线信号都会衰减,本商品不保证PCIE4.0全速,设备老化,信号较差或环境不好者请降速使用。

采购提示:务必先买1~2个样品测试验证无误后再大批量采购。


线材长度及孔距说明:

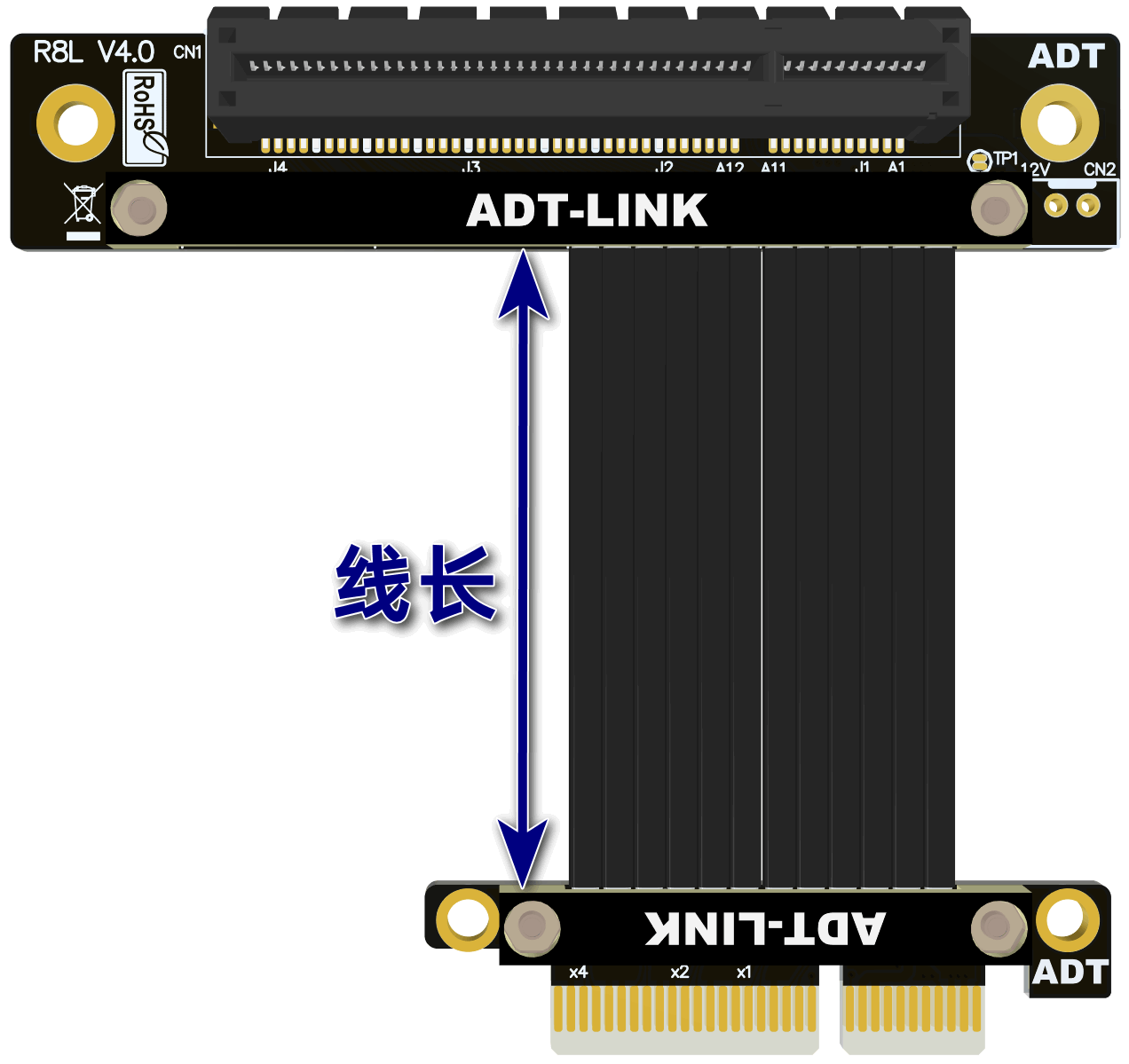

选项里的长度是指线材长度,不包含PCB以及连接器。线材长度参考下图蓝色箭头尺寸标注。

R28系列产品型号说明:

型号说明
R28SFPCIe 3.0 x4转x8 延长线 标准版 闭口母座 180度夹板平直款

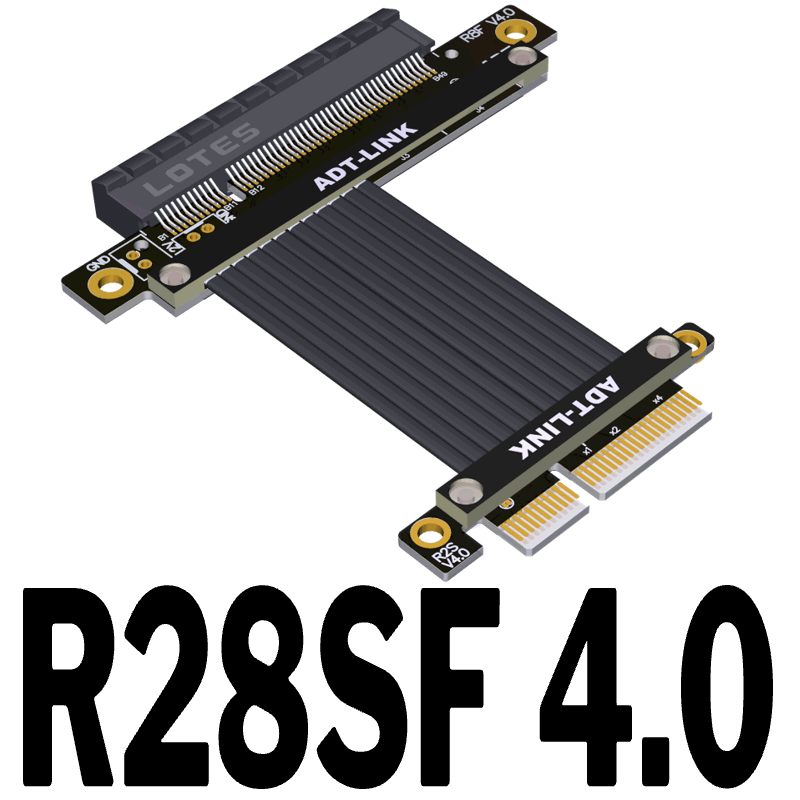

R28SF 4.0PCIe 4.0 x4转x8 延长线 标准版 闭口母座 180度夹板平直款

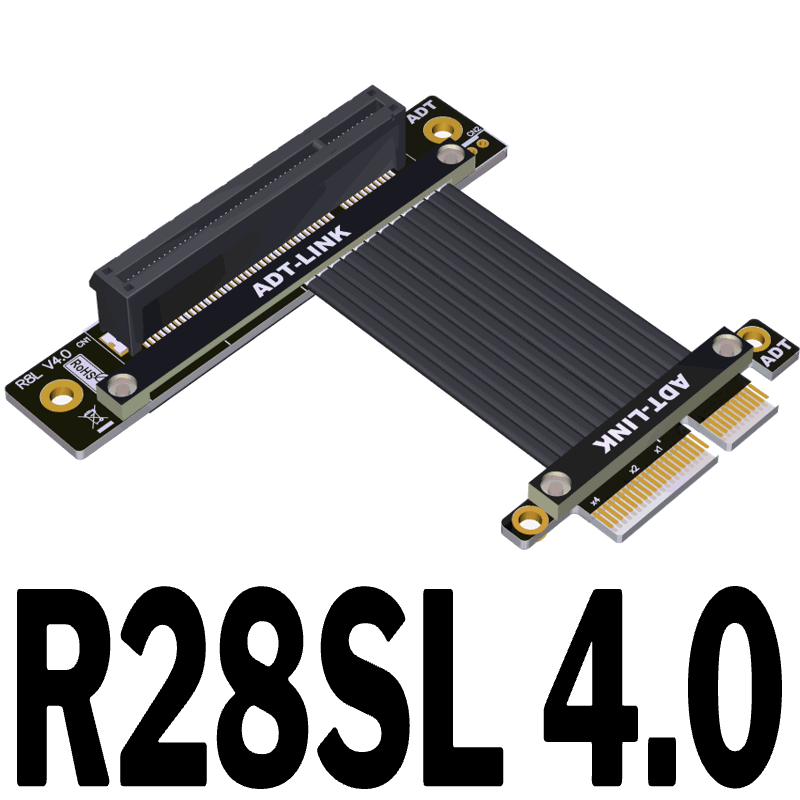

R28SL 4.0PCIe 4.0 x4转x8 延长线 标准版 闭口母座 90度上弯直角款

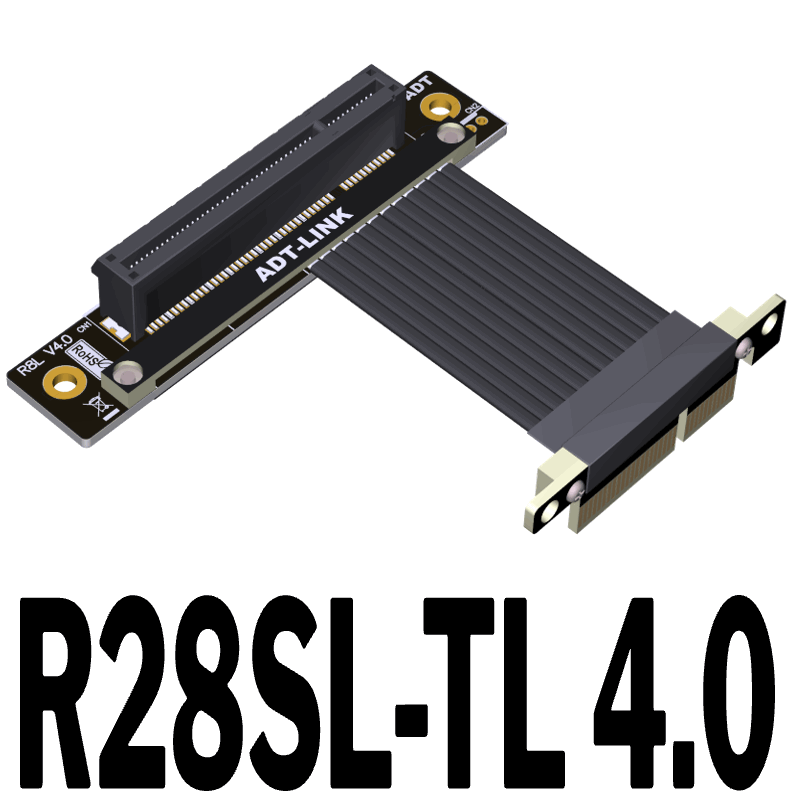

R28SL-TL 4.0PCIe 4.0 x4转x8 延长线 标准版 闭口母座 90度双直角款
K28SFPCIe 4.0 x4转x8 延长线 闭口母座 180度夹板平直款 5代芯线
K28SF-TLPCIe 4.0 x4转x8 延长线 闭口母座 90度金手指直角款 5代芯线

产品优势:

一.线材优势,ADT自行研发的第四代带屏蔽高速线材,使用高品质连接器,高频支持PCIe 4.0 x4 64G/bps稳定转输

二.线长优势,从5厘米到1米都可以接受订做,本店销售的转接线,线材阻抗低,60cm以内的线长可以稳定支持PCIe4.0全速。

三.差分信号无过孔设计,不存在寄生电容及寄生电感的信号衰减干扰问题, 更不会有CAF微短路现象,产品经久耐用。

四.PCB选用高频低阻的优质材料,PCB做工精密,PCB使用高TG板材,铜材厚度加厚到1oz, 金手指镀金含量足,镀金足导电性能好,可降低氧化生锈阻抗升高而造成的死机破音问题。

五.产品选用的线材本身就很耐用了, 在金属焊接点处使用厚度达3mm的PCB垫片保护,并锁上螺丝及六角螺帽紧固,产品坚固可靠耐拉扯,抗干扰,不会有断线掉钉问题。

六.PCB矮化及加胖设计, 矮化不会卡到显卡, 加胖加长设计让板卡更容易安装,减少损坏机率

产品图片:


技术问题总汇:

线材的质量如何?有屏蔽吗?

有金属层屏蔽,采用先进的EMI屏蔽导电聚合物,新型的材料用于EMI屏蔽,扁平电缆设计。 这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖,以防止电磁频率的入射或出射发射,微小化干扰和性能降级,并且减少排线的重量。

线材软吗?可弯折吗?

线材是ADT第四代PCIe专用线,黑色款线材厚度为1.3mm,银色款线材厚度为1.4mm,蓝色款线材厚度为0.85mm,线材可弯可折,不影响使用。

为什么接了延长线后性能较差?或是卡慢卡顿或不能用?

接了显卡延长线性能不足或功能异常,常见的问题有三:
1.延长线组装错误,显卡延长线应装在CPU最近的那个显卡插槽,其它插槽性能较差。
2.显卡的金手指或主板插槽端子接触不好或有氧化物,造成卡慢卡顿,金手指接触点应清洁干净,
3.主板老化,显卡老化,设备超过3年以上不建议使用延长线。设备老化或信号较差请降速使用

技术资料下载连接:

3D尺寸图: https://www.adtlink.cn/Uploads/download/ADT_R28V4_3D.zip
