R27SF , R27SL 4.0

产品型号:R27SF 4.0,R27SL 4.0,R27SL-TU 4.0(R27系列)

产品名称:U2转PCI-E X4连接线

线材长度:3-100cm

速度带宽:PCIe4.0x4 gen4 ,64G/bps

产品功能:工控服务器设备连接,PCIe信号高速传送

  Buy Now

ADT工厂直销,产品性能优良,口碑超好产品,100%全检通电测试发货.

公司品牌:ADT(尔达特电子)

产品型号:R27SF 4.0,R27SL 4.0,R27SL-TU 4.0(R27系列)

产品名称:U2转PCI-E X4连接线

线材长度: 5-100cm,线长可定制

速度带宽:PCIe4.0x4 gen4 ,64G/bps

产品功能:工控服务器设备连接,PCIe信号高速传送

采购提示:务必先买1~2个样品测试验证无误后再大批量采购。


长度说明:

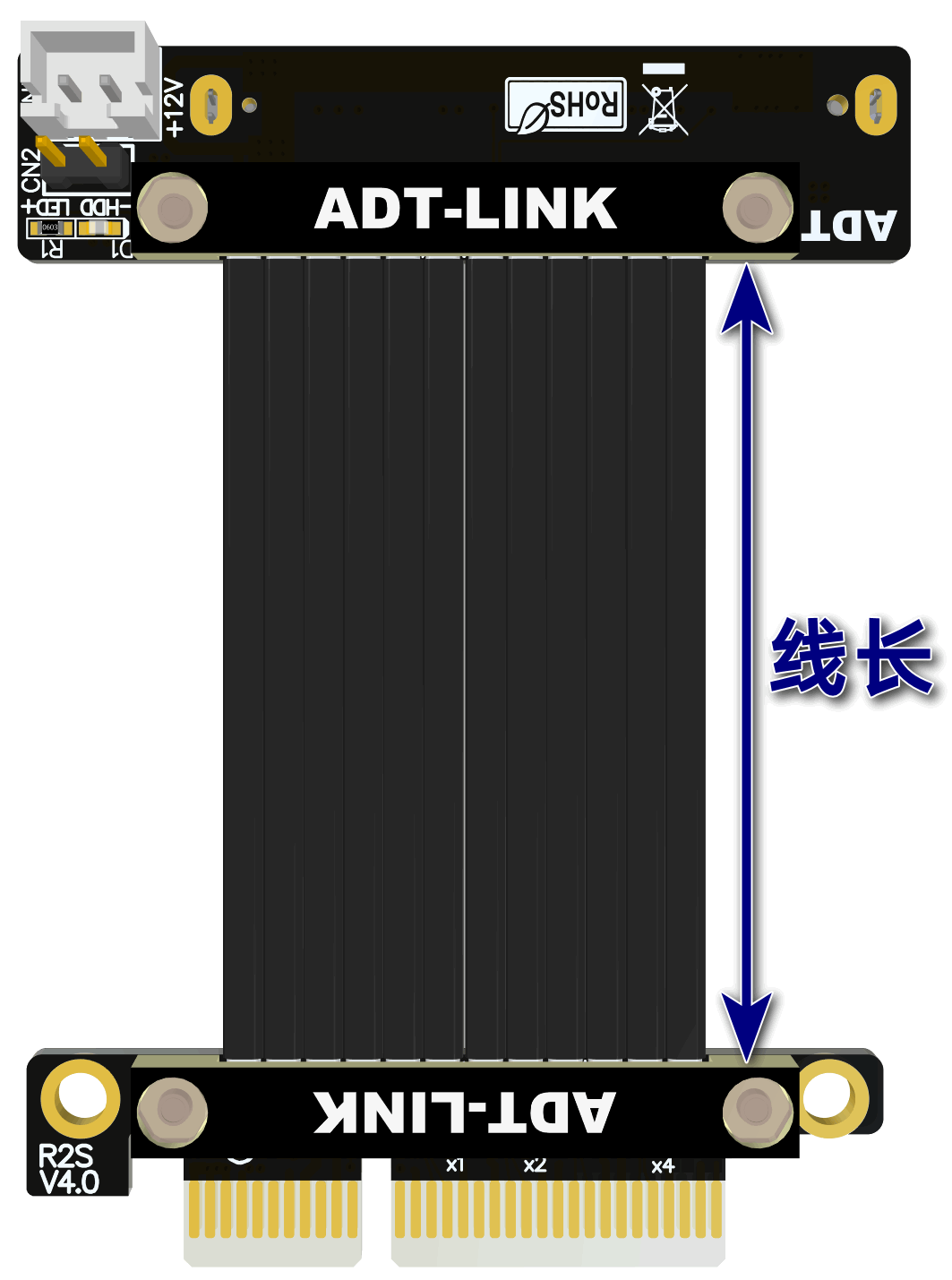

本店的线材长度是单指线材的部份,不包含PCB以及连接器。如果包含PCB和连接器要再加3cm左右。如此总长约为8cm,参考下图线长5cm的尺寸标注。

R27系列产品型号说明:

型号金手指及连接器接口方向产品应用
R27SF 4.0 PCIe x4平直公头转U.2 SFF-8639 平直母座无需电源  U.2 SSD转接
R27SF-TL 4.0 PCIe x4下弯公头转U.2 SFF-8639 平直母座无需电源 U.2 SSD转接
R27SL 4.0PCIe x4平直公头转U.2 SFF-8639 上弯母座附电源线U.2 SSD转接
R27SL-TL 4.0PCIe x4下弯公头转U.2 SFF-8639 上弯母座附电源线U.2 SSD转接
R27SL-TU 4.0  U.2 SFF-8639转PCIe x4 下弯母座附电源线U.2 SSD转接

产品优势:

一.线材优势,使用ADT自行研发设计的高速线材,使用台湾进口连接器,支持PCIe 4.0 x4 64G/bps全速稳定转输

二.线长优势,从3厘米到1米都可以接受订制,本店销售的转接线,线材阻抗低,60厘米以内的线长支持PCIe4.0全速。

三.差分信号无过孔设计,不存在寄生电容及寄生电感的信号衰减干扰问题, 更不会有CAF微短路现象,产品经久耐用

四.产品选用优质材料,PCB做工精密,铜材厚度加厚到1oz, 金手指镀金含量足,镀金足导电性能好,可降低氧化生锈阻抗升高而造成的死机蓝屏问题。

五.产品选用的线材本身就很耐用了, 在金属焊接点处使用厚度达3mm的PCB垫片保护,并锁上螺丝及六角螺帽紧固,产品坚固可靠耐拉扯,抗干扰,不会有断线掉钉问题。线材可弯可折,不影响使用。

六.PCB矮化及加胖设计, 矮化不会卡到显卡, 加胖加长设计让板卡更容易安装,减少损坏机率。

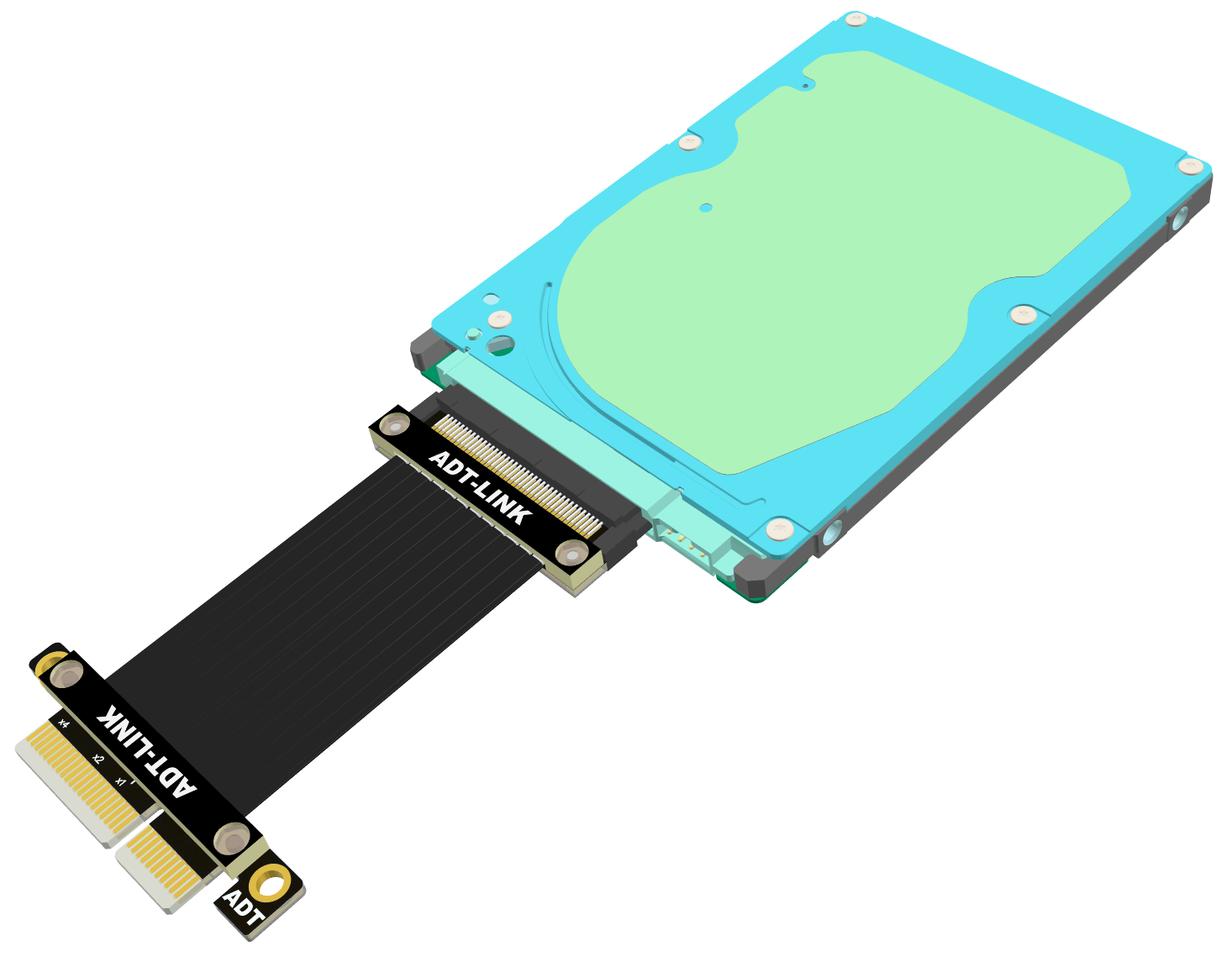

产品图片:



技术问题总汇:

线材的质量如何?有屏蔽吗?

有金属层屏蔽,采用先进的EMI屏蔽导电聚合物,新型的材料用于EMI屏蔽,扁平电缆设计。 这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖,以防止电磁频率的入射或出射发射,微小化干扰和性能降级,并且减少排线的重量。

线材软吗?可弯折吗?

线材是ADT第四代PCIe专用线,黑色款线材厚度为1.3mm,银色款线材厚度为1.4mm,线材可弯可折,不影响使用。

3D下载:

http://www.adtlink.cn/Uploads/download/ADT_R27V4_3D.zip
