R27SL

公司品牌：ADT-Link/尔达特电子

产品型号：R27SL

产品名称：U.2 SSD转PCIEX4转接延长线

速度带宽：PCIe3.0 x4

产品用途：U.2转PCIe延长转接

线材长度：3-100cm（支持线长定制，不同线长有不同的价位，线长定制请连系客服改价后再付款）

采购提示：务必先买1~2个样品测试验证无误后再大批量采购。

型号说明：

线材长度说明：

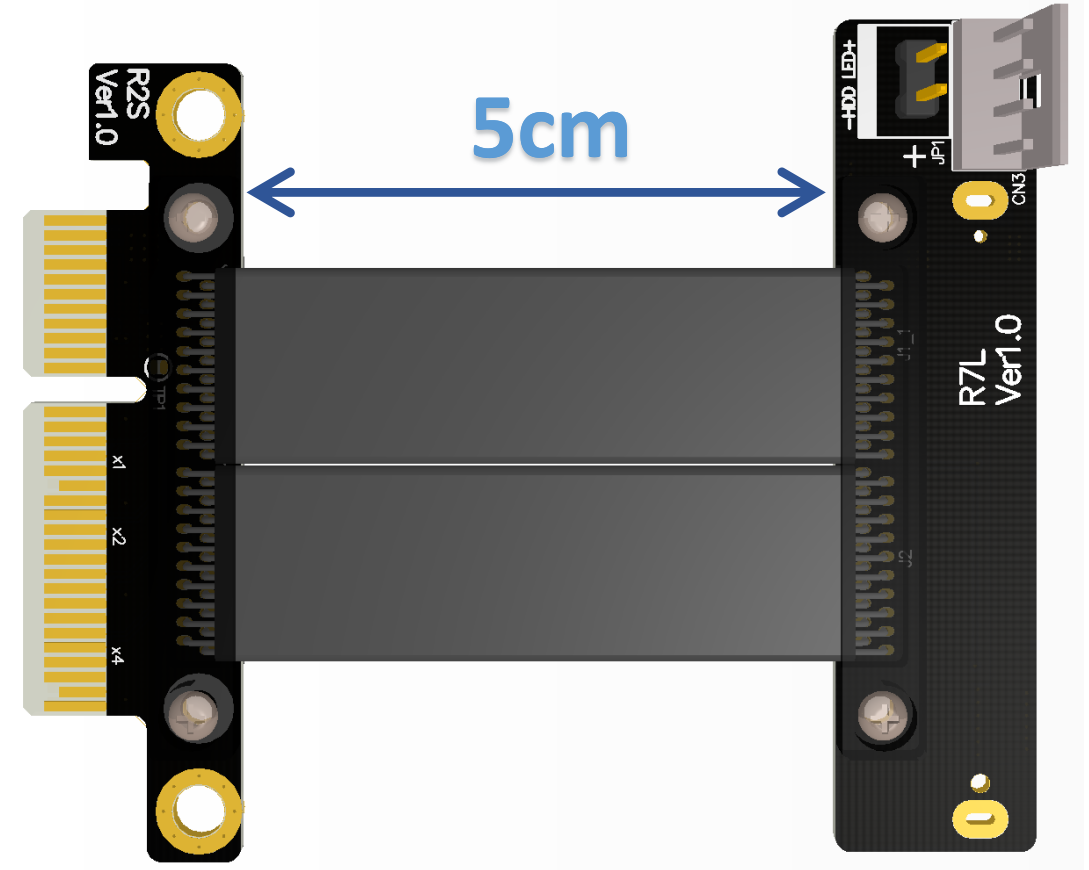

本店的线材长度是指可视线材的部份，参考下图标准品5cm蓝色字的尺寸标注。

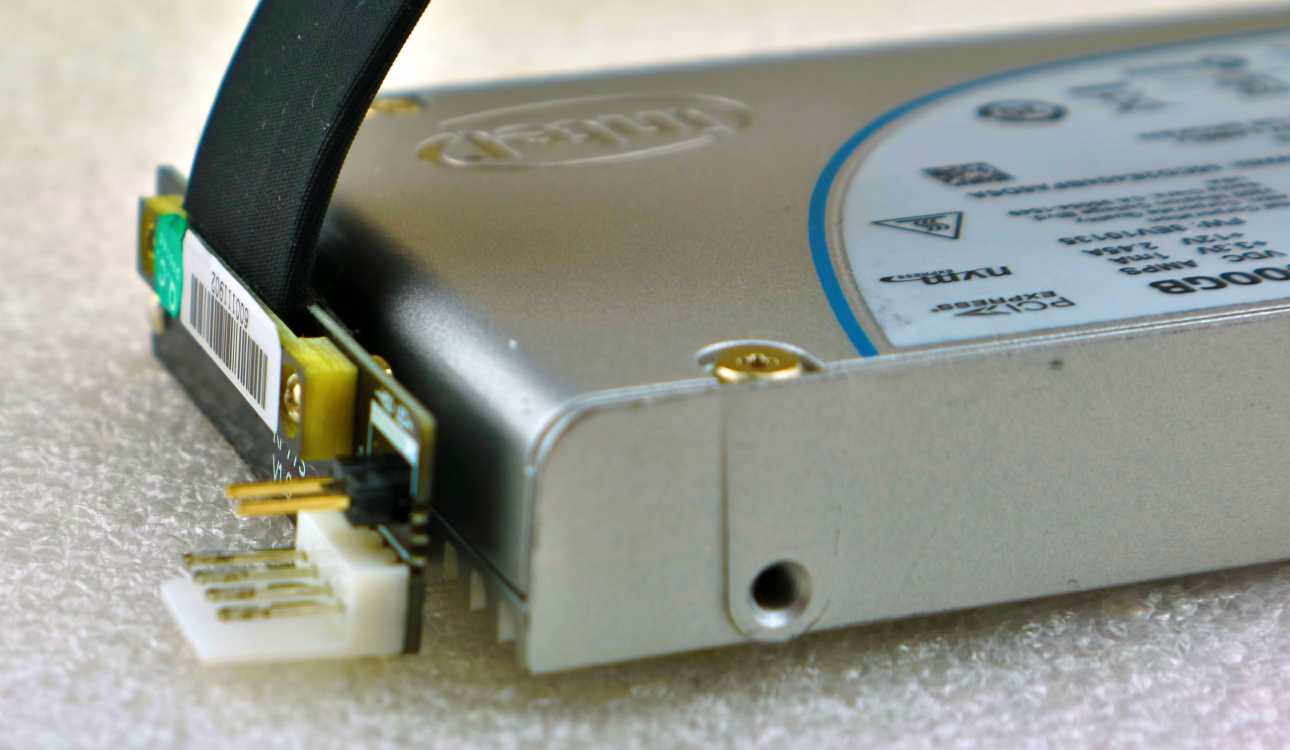

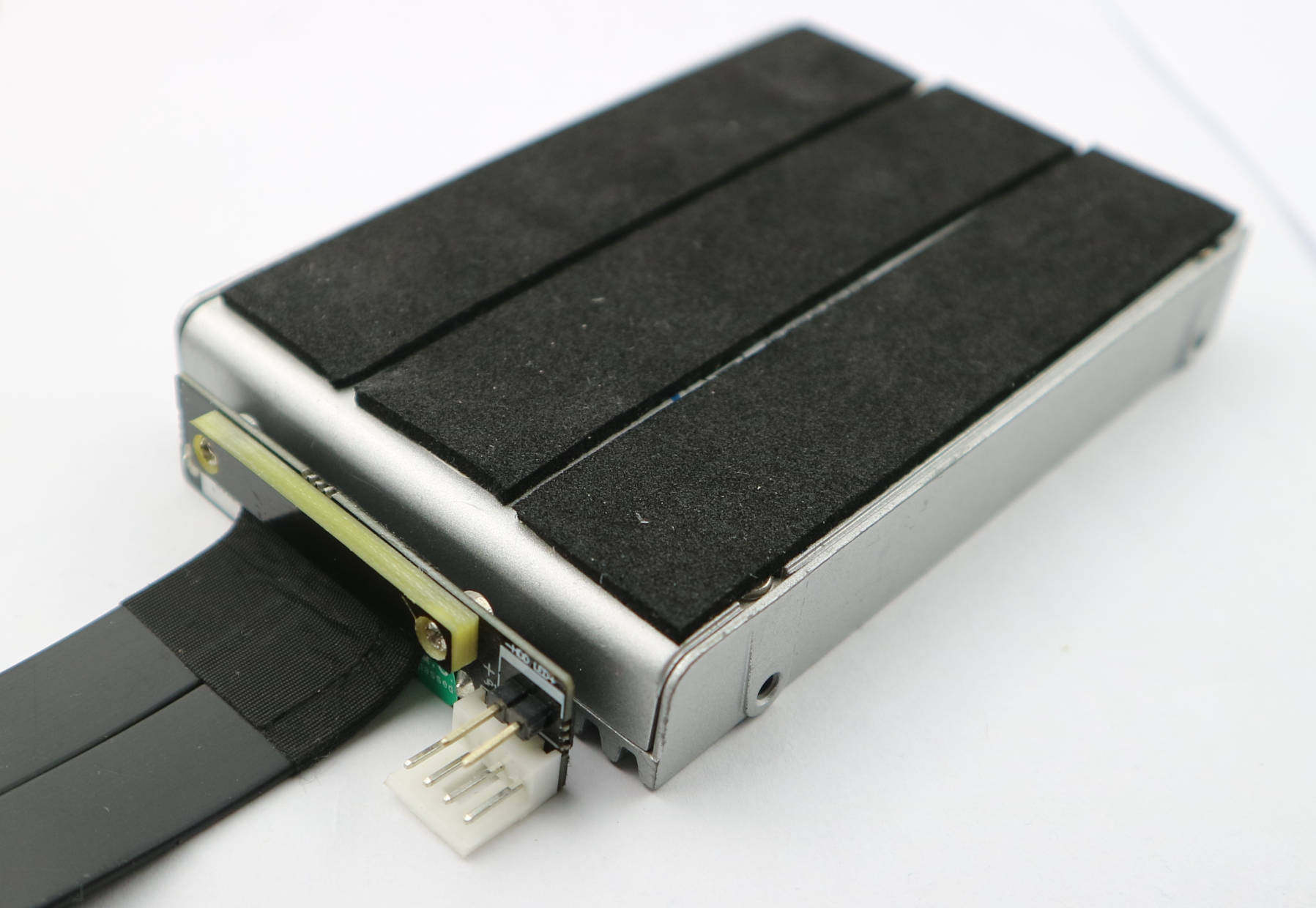

这款SFF-8643转接延长线可以把主板上的PCIe接口转换为SFF-8639接口，用于连接各种SFF-8639接口。通过该PCIe转SFF-8639数据线可以连接高性能的2.5" NVMe U.2  SSD固态硬盘。

产品特征：

• 转PCIe x4 接口为SFF-8639接口

• 通过本延长转接数据线把2.5" NVMe U.2 （SFF-8639） SSD连接到主板 PCIe x4 接口

• 转接卡不需要驱动程序

规格参数：

• PCIe x4接口（也可以插到主板的PCIe x8或x16接口）

•工作温度 -40度～80度C

•SFF-8639 U.2接口

• 符合RoHS规范

产品优势：

一．线材优势，使用德国专利进口线材，使用高品质连接器端子镀金15u，高频支持PCIe 3.0 x4 32G.s稳定转输。

二．线长优势，从5厘米到1米都可以接受订制，本店销售的转接线，线材阻抗低，60公分以内的线长支持PCIe3.0全速。

三．差分信号无过孔设计，不存在寄生电容及寄生电感的信号衰减干扰问题， 更不会有CAF微短路现象，产品经久耐用。

四．产品选用优质材料，PCB做工精密，铜材厚度加厚到1oz， 金手指镀金含量足，镀金足导电性能好，可降低氧化生锈阻抗升高而造成的死机蓝屏问题。

五．产品选用的线材本身就很耐用了， 在金属焊接点处使用厚度达3mm的PCB垫片保护，并锁上螺丝及六角螺帽紧固，产品坚固可靠耐拉扯，抗干扰，不会有断线掉钉问题。线材可弯可折，不影响使用。

六．PCB矮化及加胖设计， 矮化不会卡到显卡， 加胖加长设计让板卡更容易安装，减少损坏机率。

产品图片：

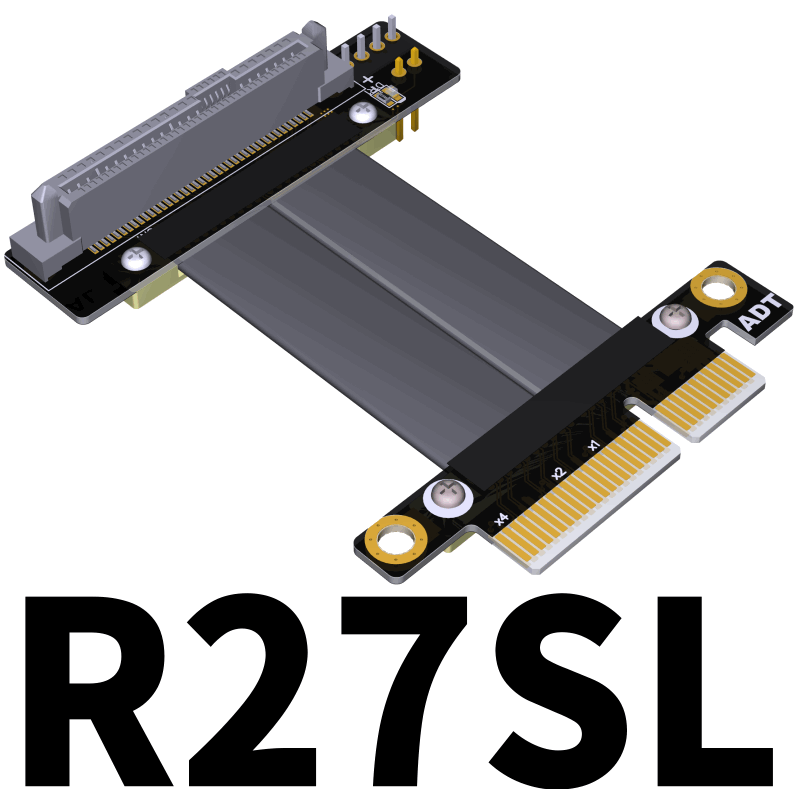

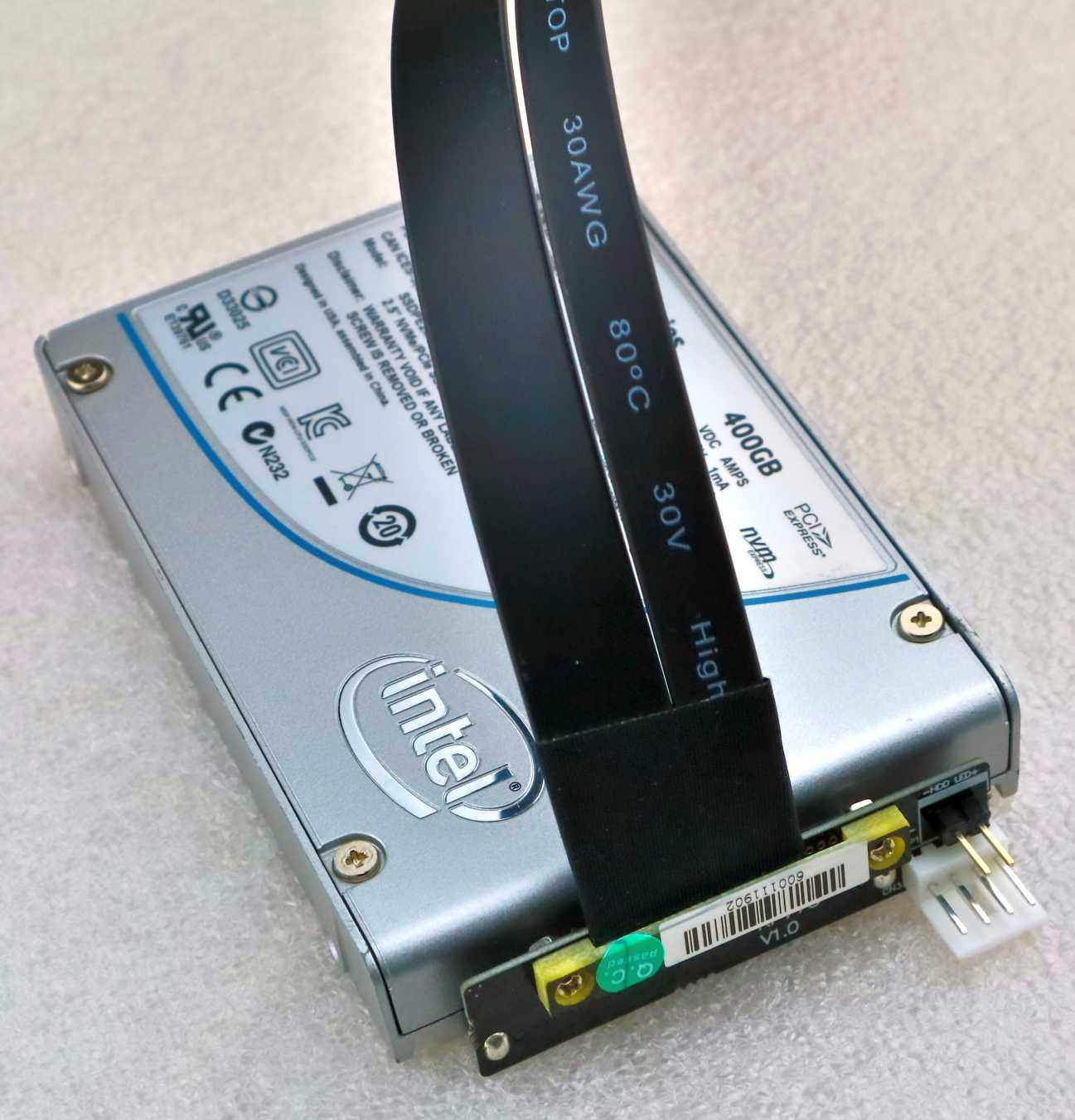

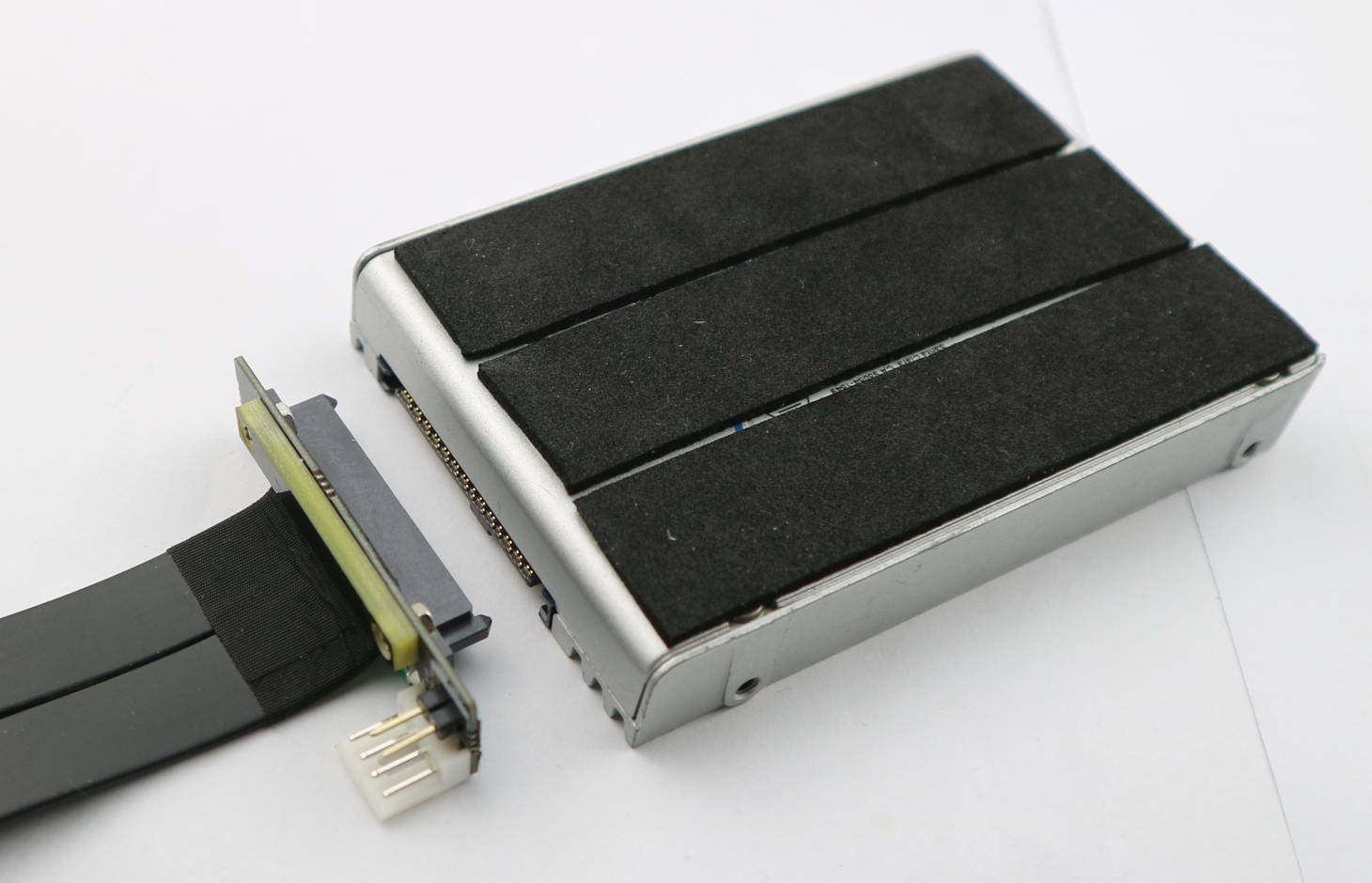

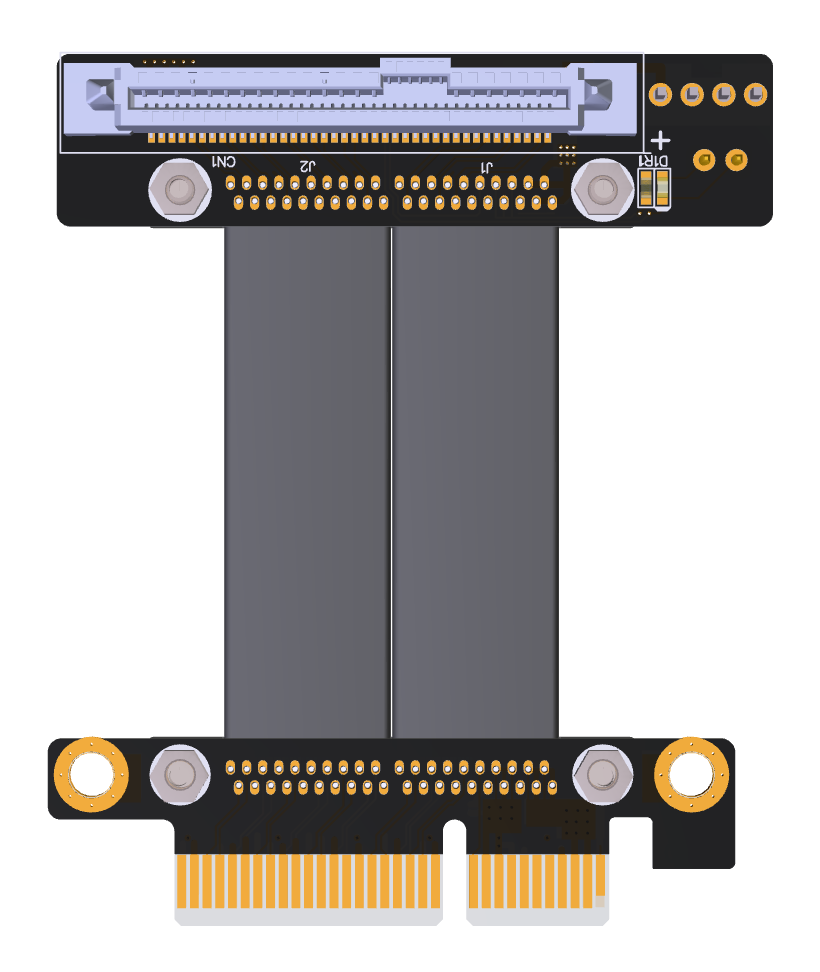

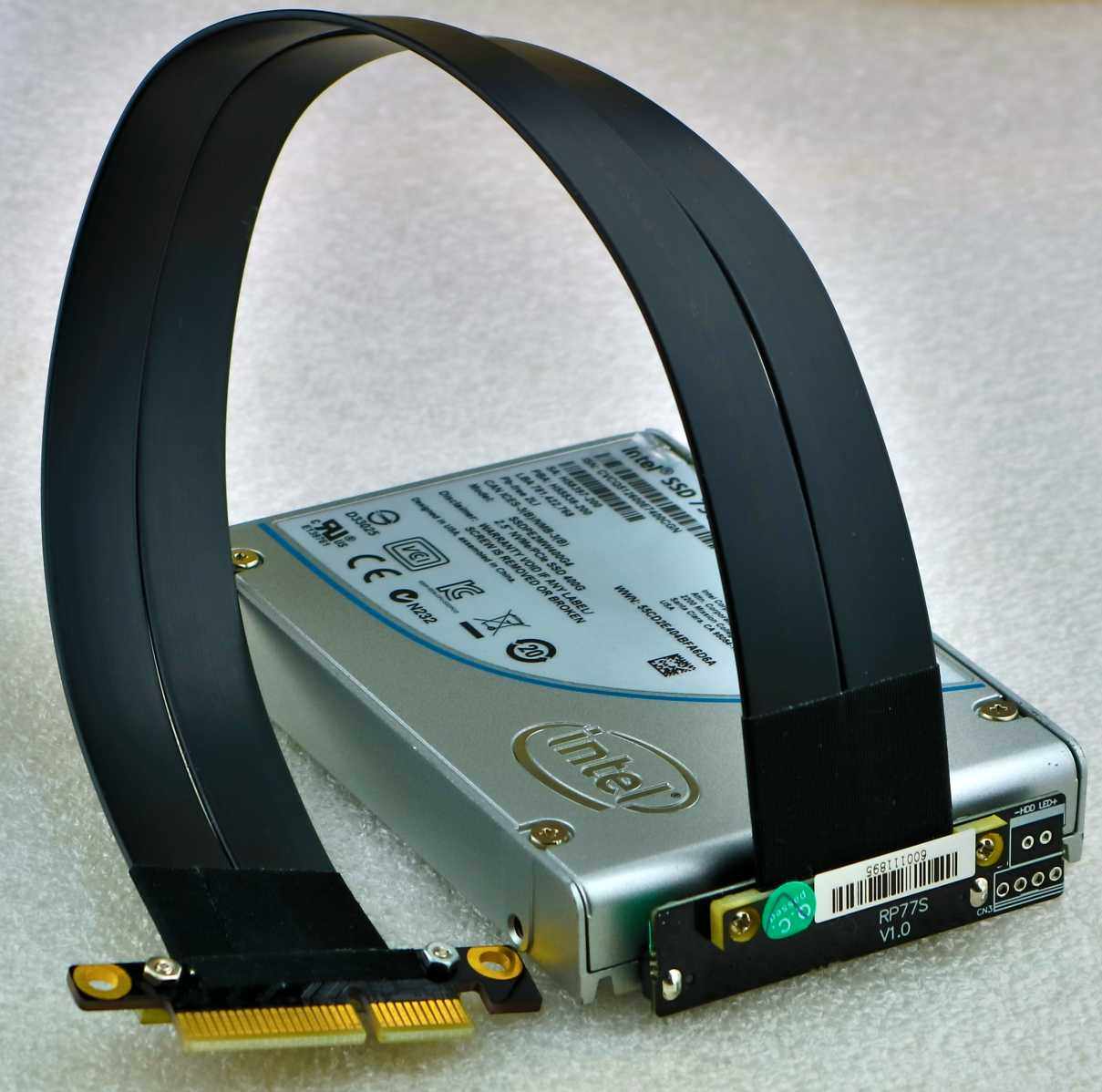

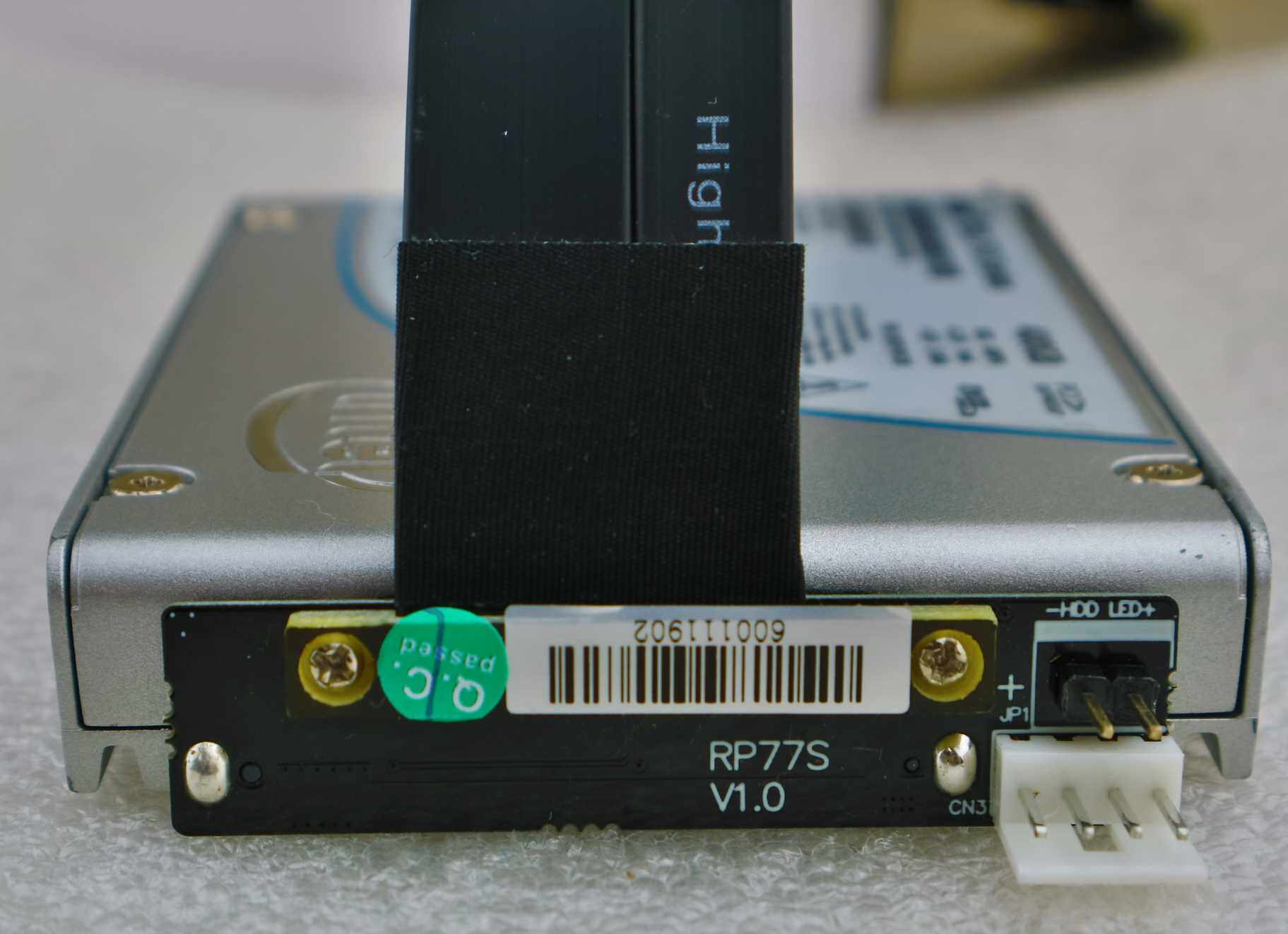

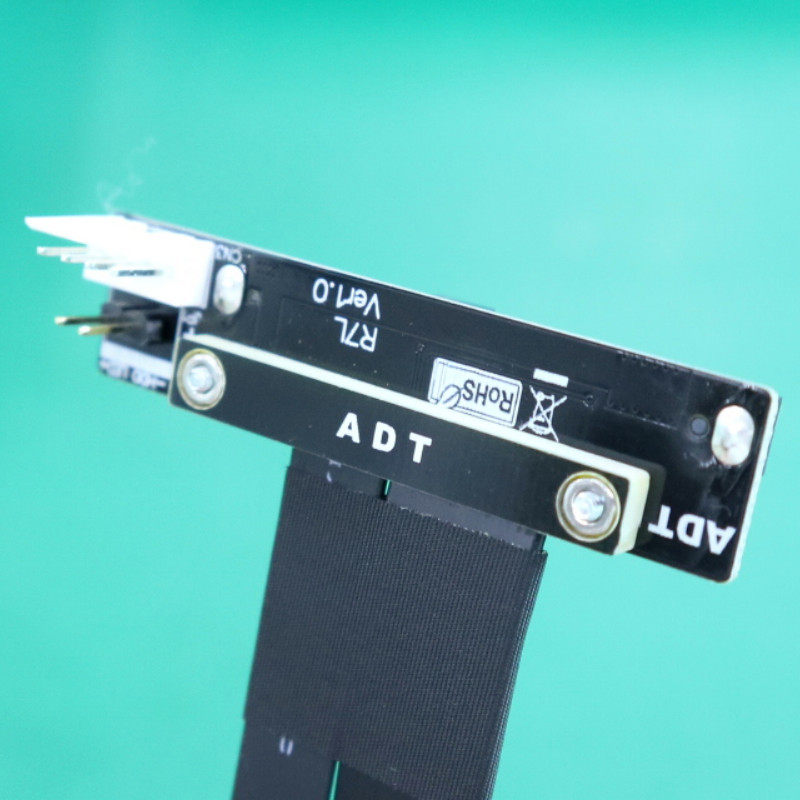

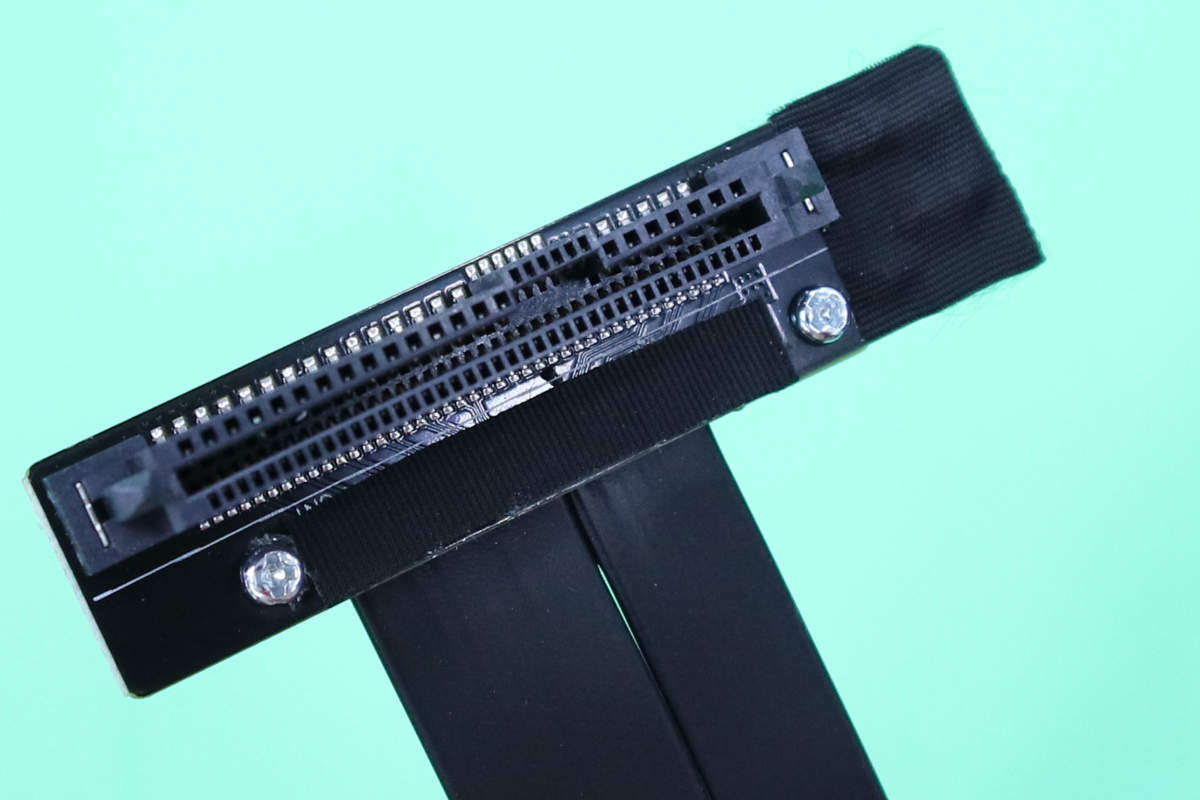

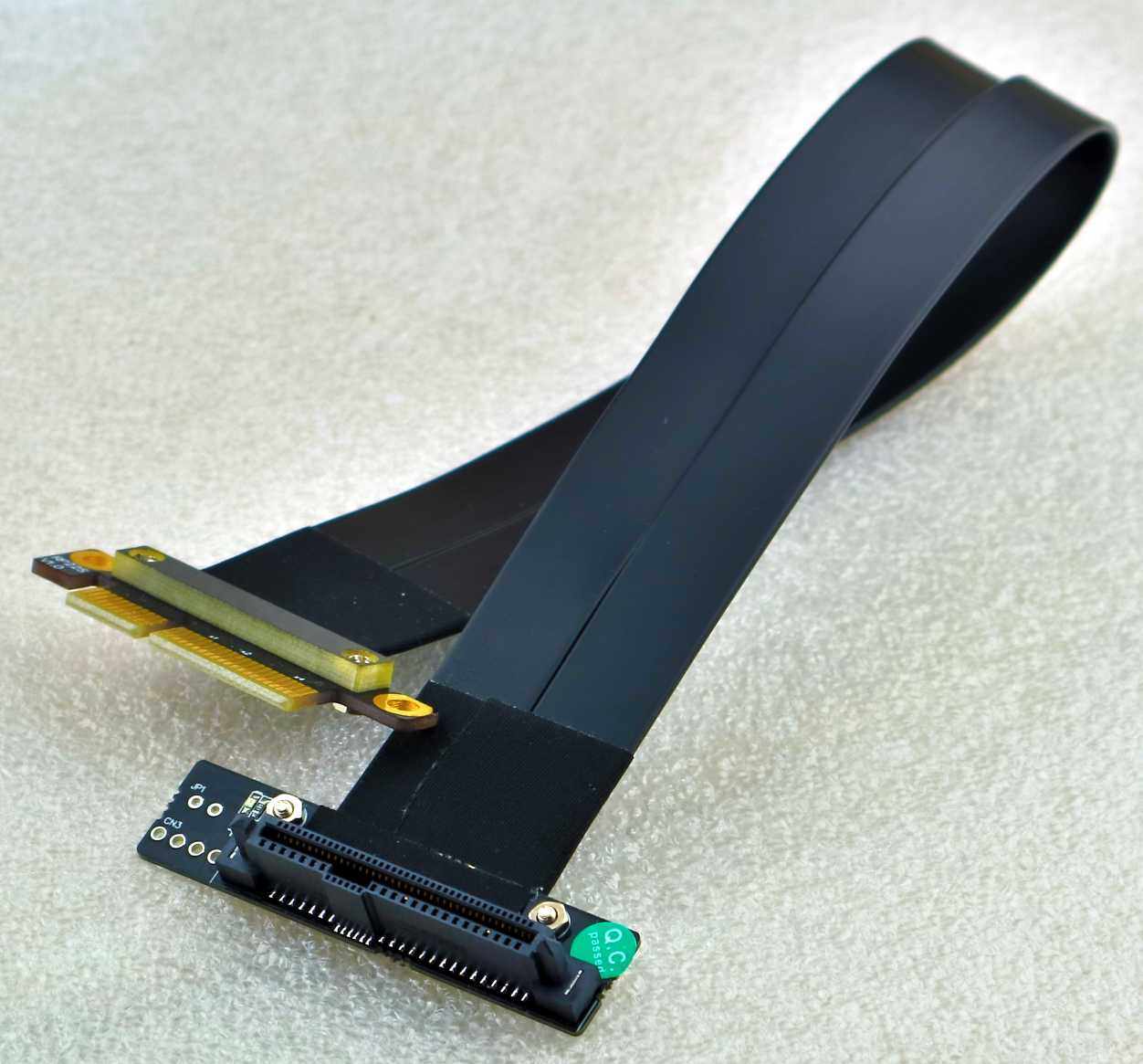

产品型号：R27SL线往上(3D示意图线长为4cm，实拍照片的线长为30cm)

技术问题总汇：

常见的SFF8639(U.2)转接延长线使用的线材有那些?有什么区别？

二次转接脆弱易脱落易受干扰,传输信号没保护衰减严重,排线长度不够的问题。PCIe板卡机构及安装限制较大，选用本店的转接线，这些问题统统解决。

PCIE接口的转接线和M.2接口的转接线，有什么不同？

相同都是U.2 SSD转接线，不同的是接口外形。依您的机箱内部空间选用适合的产品

请参考以下示意图片，黄色框上面是PCIEx4（插在PCIex16插槽)，下面是M.2接口。

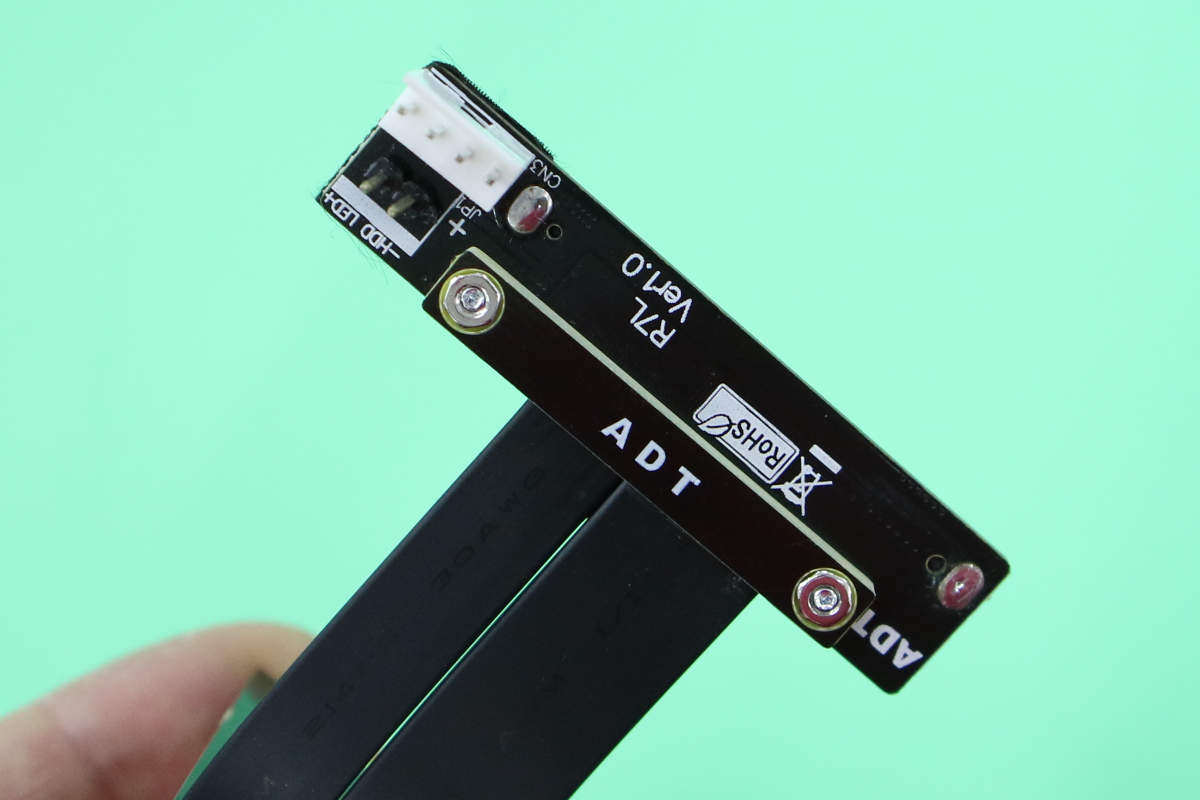

本店产品有3mm的PCB垫片保护线材，坚固耐用

为什么有些转接线用不到一年就陆续发生死机蓝屏，电脑不稳定,而且死机频率越来越高？

相同的规格都是PCIe转接延长线，不同的是选用的材料及设计功力。如果您购买的延长板PCB材质差,设计不良再加上使用环境不好造成CAF微短路发生导致死机

本店产品设计,保证严选PCB材质,镀金含量足，生产工艺精良，在严苛的环境下使用，产品失效风险仍然可以降到。

建议：请购买质量好延长转接线

为什么它牌的转接线接了SSD后速度卡慢卡顿？或是读写失败？

主板及NVMe SSD支持PCIe 3.0的速度，其它店家销售的大都是使用二次转接方案， 如此信号衰严重，轻者降速卡慢卡顿，重者读写失败，SSD资料丢失。

SSD>SFF8639>SFF8643>主板M.2插槽 (中间有二道转接程序)不建议

SSD>PCIe>主板PCIe插槽 (中间只有一道转接程序)本店建议

线材的质量如何？有屏蔽吗？

采用EMI屏蔽导电聚合物，新型的材料用于EMI屏蔽，扁平电缆设计。 这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖，以防止电磁频率的入射或出射发射，小化干扰和性能降级，并且减小扩展器的重量。

线材厚度? 软吗? 可弯折吗?

线材的厚度为1.4mm, 硬度较硬，可弯可折，不影响使用.

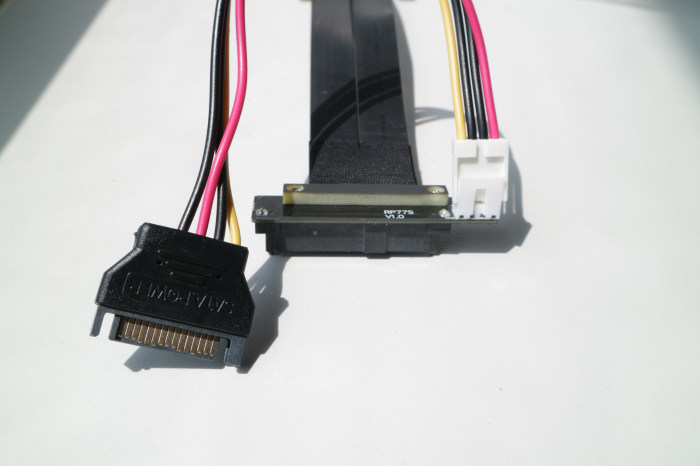

是否需要外接电源?

本店产品电源电路设计良好，本商品不需要额外的外接电源， 但是考虑到主板本身的电源能力不足，例如某些STX微型主板有电源供给不足的可能性， 本产品充份考虑到各种环境条件， 所以在产品设计时， 就有预留电源接口， 让您可以电源外接，增强其电源供给能力。让您的设备运行更稳定。

建议：依主板规格，如果主板供电不足，则需要外接电源

 为什么延长线的线长无法过长， 如果我想订制1米以上的线有可能吗？

线材越短信号越好，线材越长，则信号衰减，信号干扰，信号延迟这三大象就会越明显，本店工程师花了一年的时间测试各种线材，终完成了阻抗低，抗干扰的产品， 实测可以在60公分下高速运行， 超过了70公分信号就衰减了，如果要在1米线运行， 必须在主板BIOS强制设置成PCIe1.0或2.0低速才能正常运行。但请注意各种条件不同，1米以上的线仍有很高的失败率。

建议:选用适合的线材长度，BIOS设置适当降速

线长可否订制？有线材反向延长的吗？

本店做过从2公分到60cm的线都可加工，

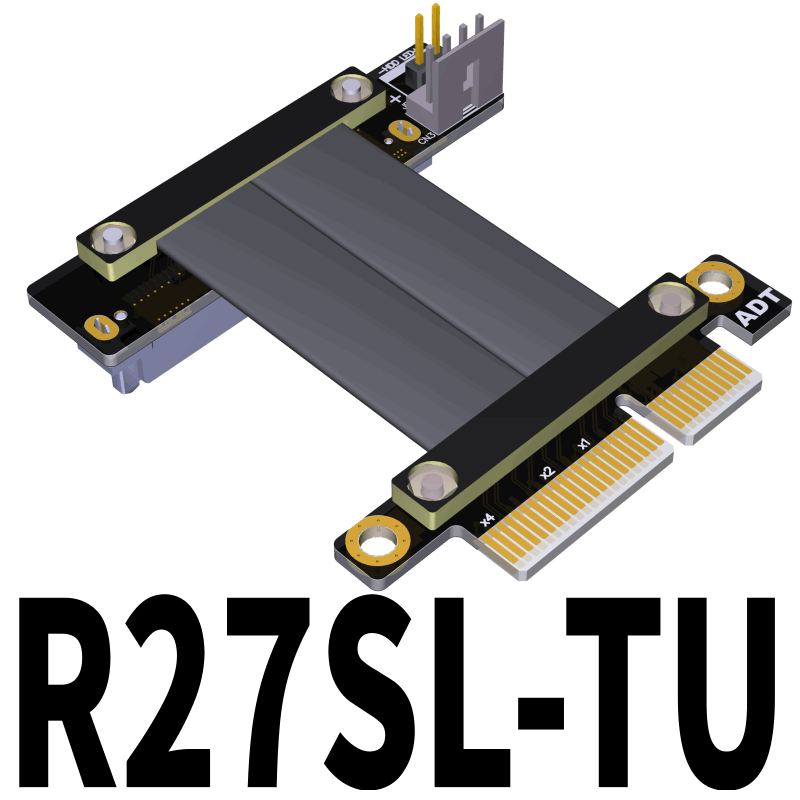

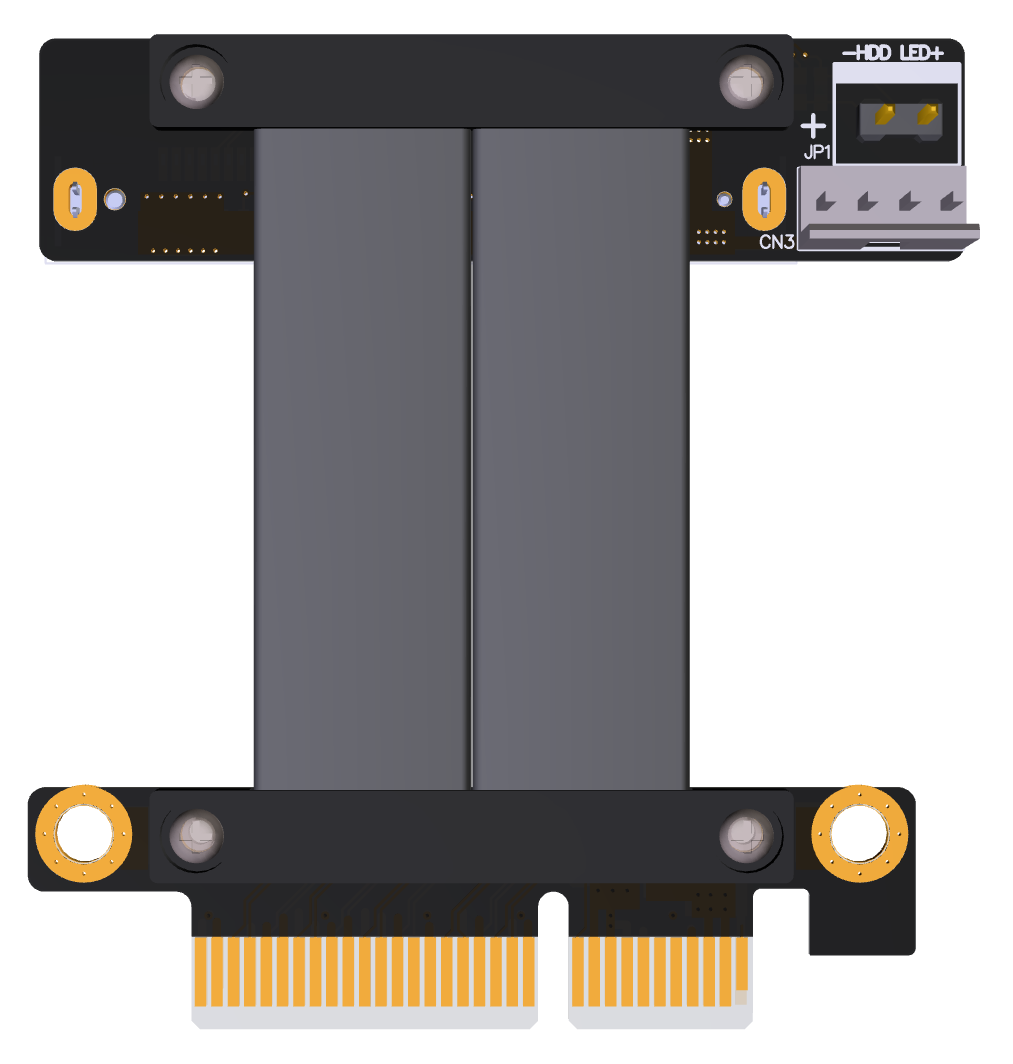

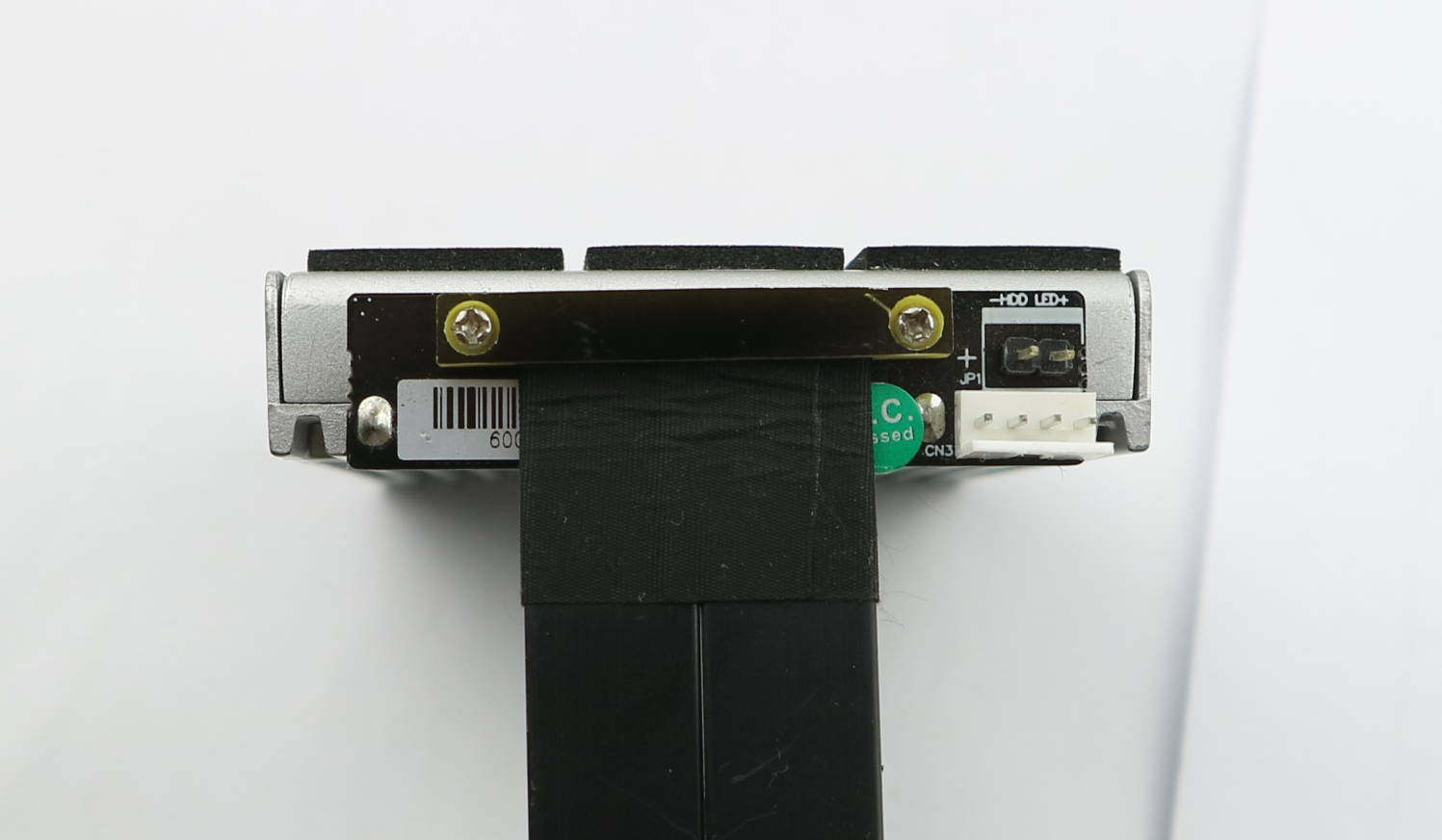

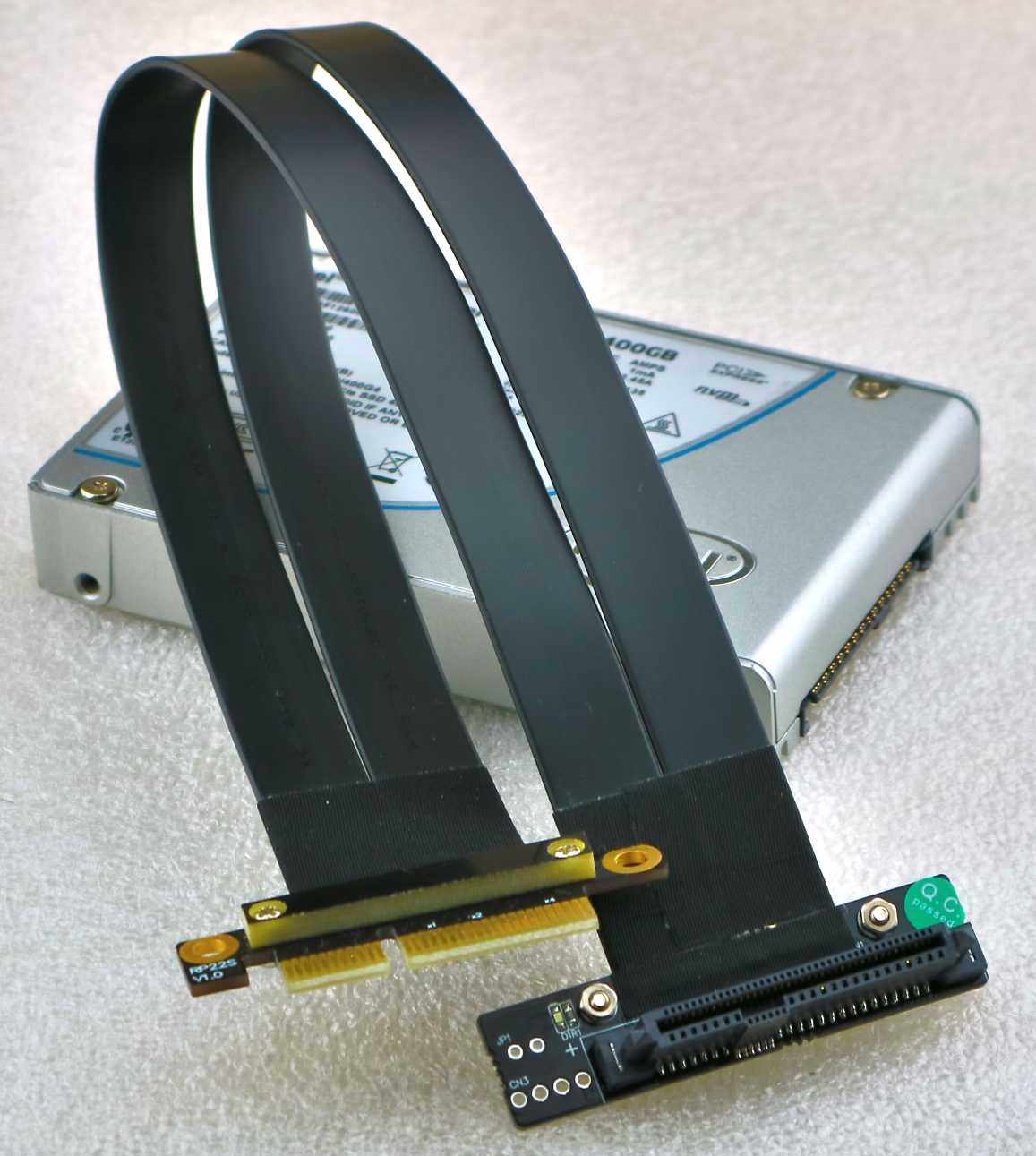

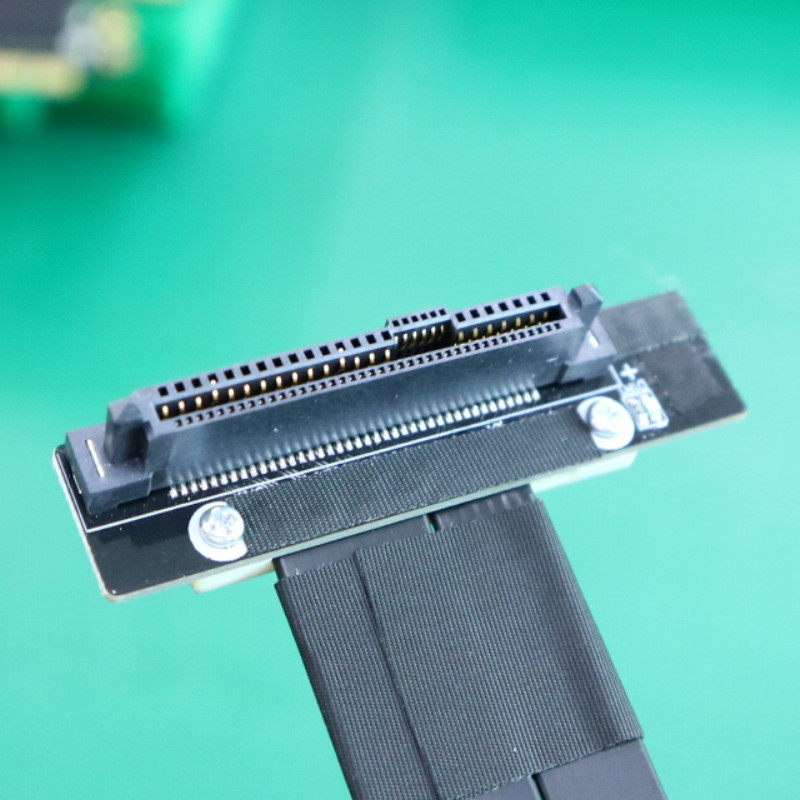

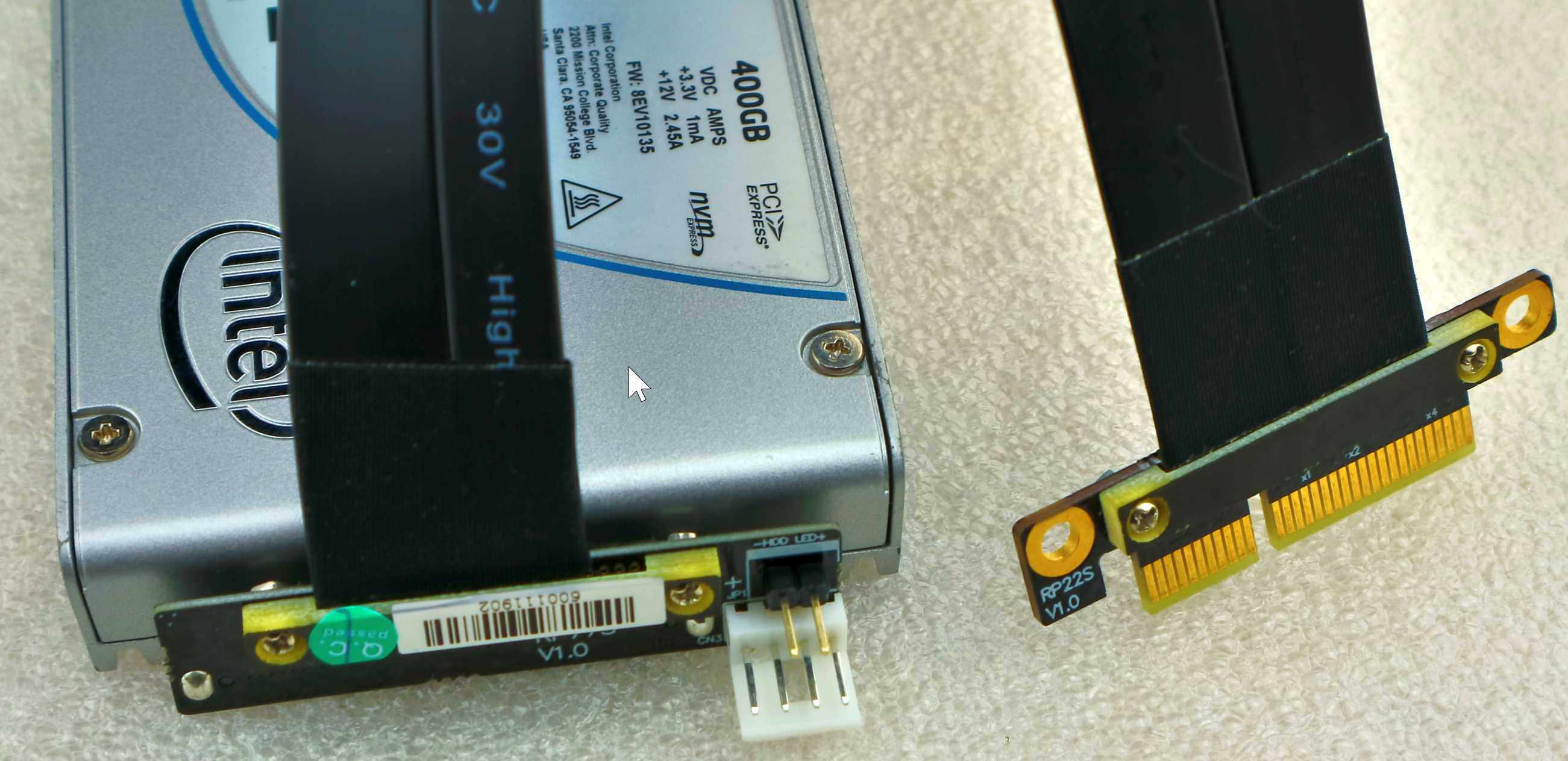

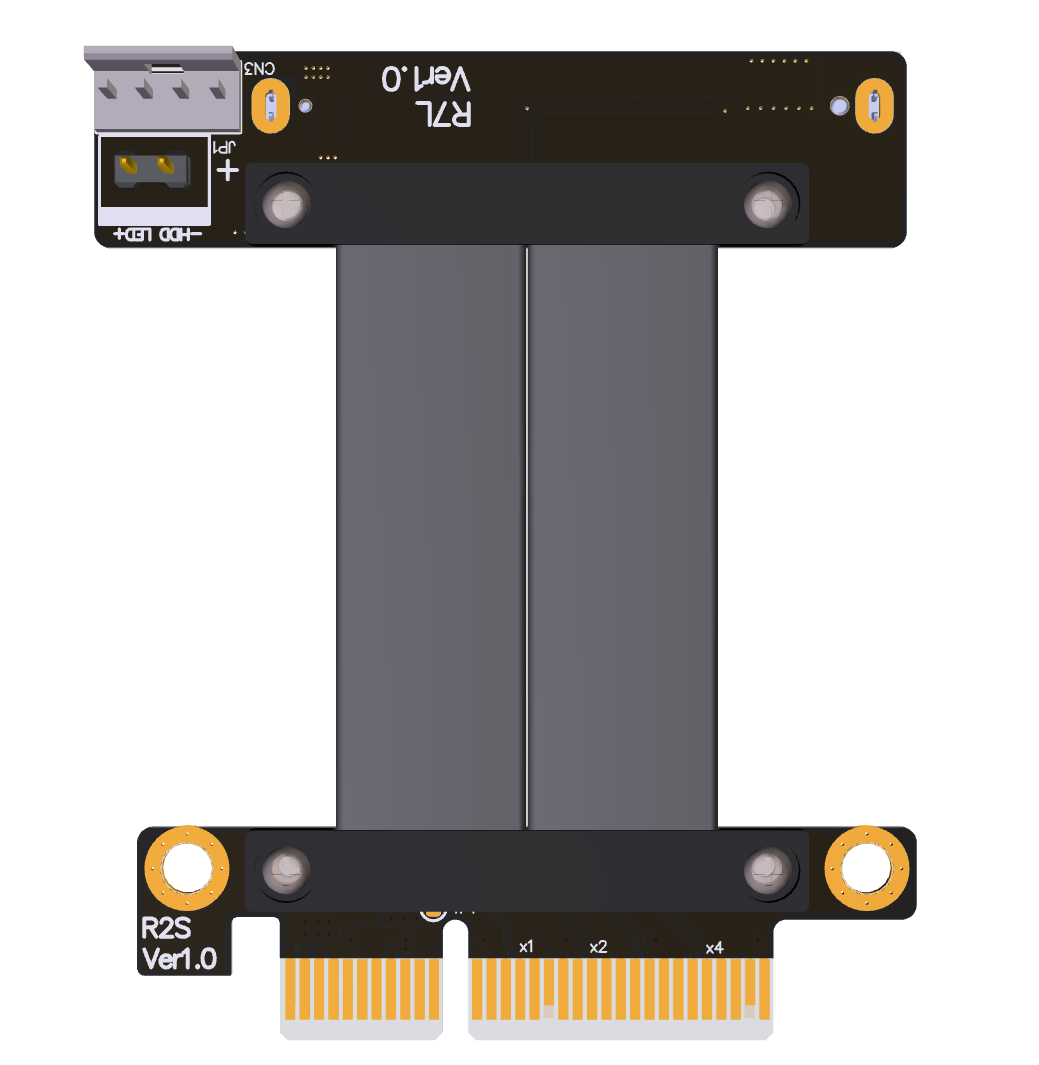

产品型号：R27SL-TU 线往下版本照片如下(3D示意图线长为4cm，实拍照片的线长为15cm)

主板BIOS认不到SSD??解决方法?

主板BIOS过旧，旧版BIOS没支持NVMe，没升级到新,

建议:Z97，H97，X99，B150,Z170系列主板支持NVNMe，请到主板官网下载刷新新版本的BIOS，

Z97, H97, Z99, X99系列主板BIOS必须更新升级,才可以支持NVMe SSD,详细请到主板厂商的网站查询主板型号是否支持NVMe通信协议,

支持黑苹果,请使用OS X 10.10.3以后的版本。

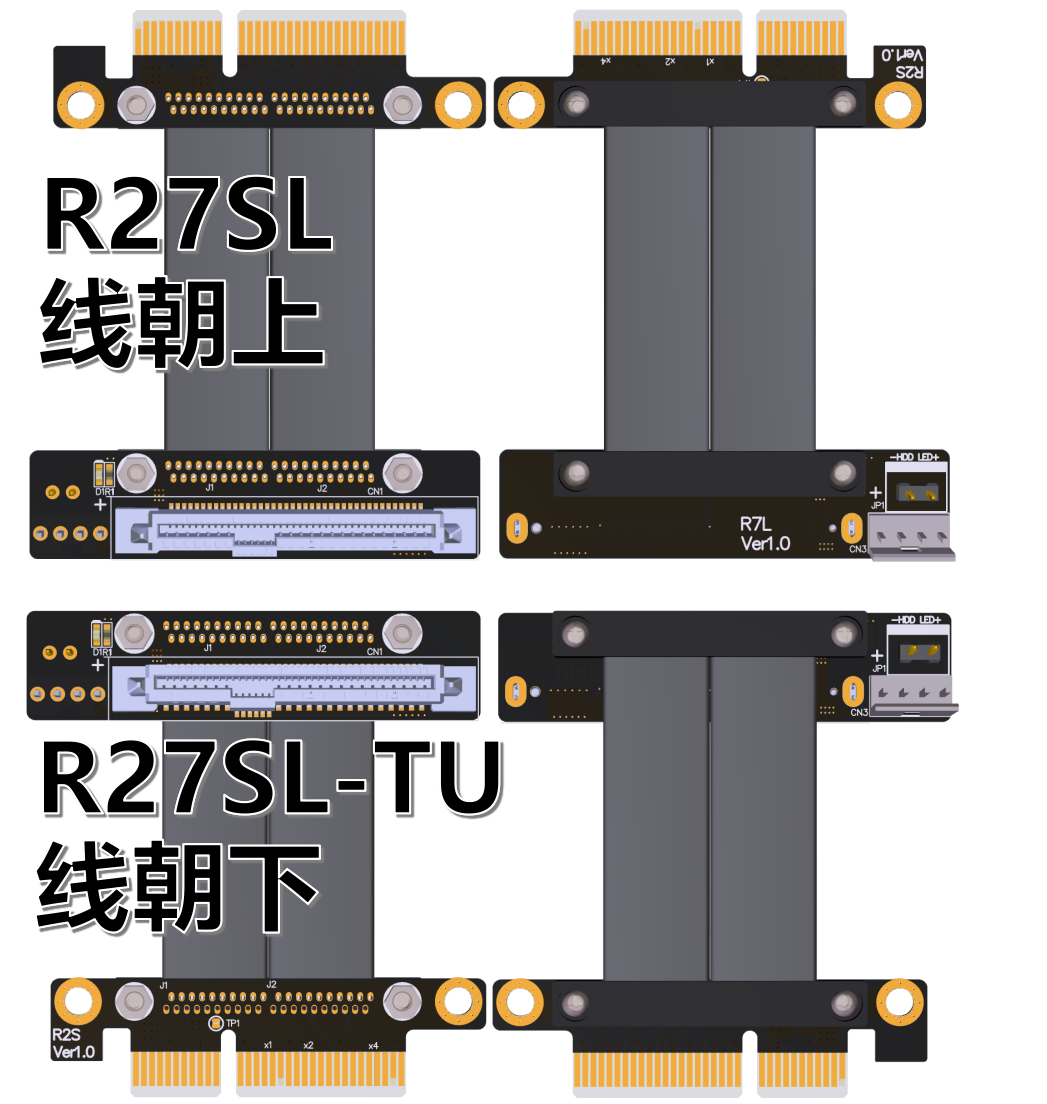

型号有二种，如何选择？

依型号，区别为线材方向不同如下图

3D下载：

http://www.adtlink.cn/Uploads/download/ADT_R27_3D.zip
