  • R27SF
R27SF

R27SF

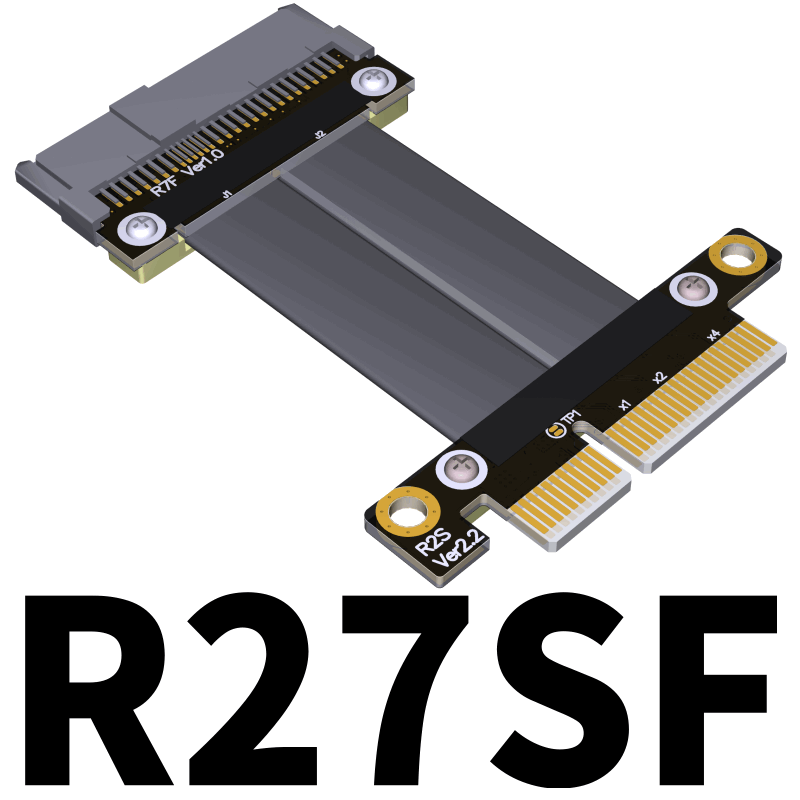

产品型号:R27SF

产品名称:U.2 SSD接口转PCIEX4转接延长线

速度带宽:PCIe3.0 x4

产品用途:U.2转PCIe延长转接

线材长度:3-100cm(支持线长定制)

  Buy Now

ADT工厂直销,产品性能优良,口碑超好产品, 100%全检通电测试发货

公司品牌:ADT-Link/尔达特电子

产品型号:R27SF

产品名称:U.2 SSD接口转PCIEX4转接延长线

速度带宽:PCIe3.0 x4

产品用途:U.2转PCIe延长转接

线材长度:3-100cm(支持线长定制)

采购提示:务必先买1~2个样品测试验证无误后再大批量采购。


型号说明:

产品名称产品型号支持SSD种类
SFF-8639(U.2)转PCIe x4  线平直R27SFU.2 NVMe SSD
SFF-8639(U.2)转PCIe x4  线往上R27SLU.2 NVMe SSD
SFF-8639(U.2)转PCIe x4  线往下R27SL-TUU.2 NVMe SSD
SFF-8639(U.2)转M.2(Key-M) 线往上 R47SLU.2 NVMe SSD
SFF-8639(U.2)转M.2(Key-M) 线往下R47SL-TU U.2 NVMe SSD



线材长度说明:

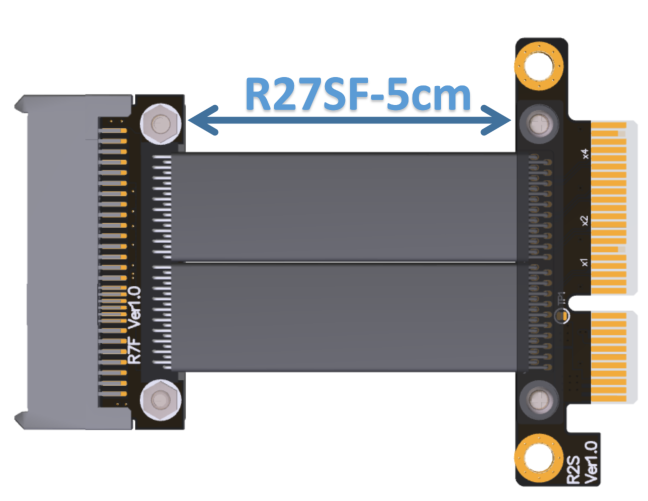

本店的线材长度是指可视线材的部份,不包含PCB以及连接器,,参考下图蓝色字的尺寸标注。

 产品优势:

一.线材优势,使用德国专利进口线材,使用台湾进口Lotes连接器,高频支持PCIe 3.0 8G/bps稳定转输

二.线长优势,从5厘米到1米都可以接受订制,本店销售的转接线,线材阻抗低,60公分以内的线长支持PCIe3.0全速。

三.差分信号无过孔设计,不存在寄生电容及寄生电感的信号衰减干扰问题, 更不会有CAF微短路现象,产品经久耐用

四.产品选用优质材料,PCB做工精密,铜材厚度加厚到1oz, 金手指镀金含量足,镀金足导电性能好,可降低氧化生锈阻抗升高而造成的死机蓝屏问题。

五.产品选用的线材本身就很耐用了, 在金属焊接点处使用厚度达3mm的PCB垫片保护,并锁上螺丝及六角螺帽紧固,产品坚固可靠耐拉扯,抗干扰,不会有断线掉钉问题。线材可弯可折,不影响使用。

六.PCB矮化及加胖设计, 矮化不会卡到显卡, 加胖加长设计让板卡更容易安装,减少损坏机率。

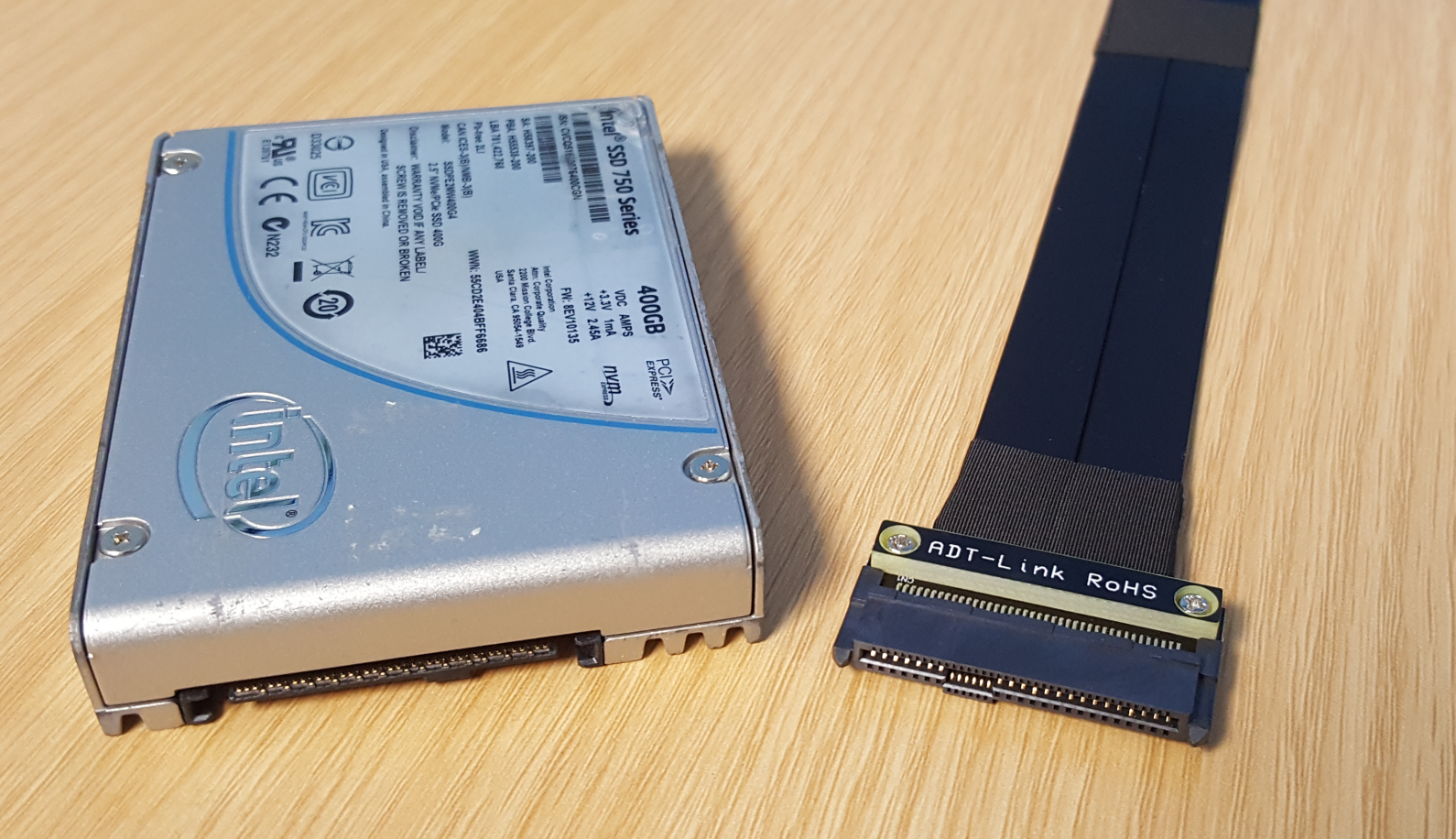

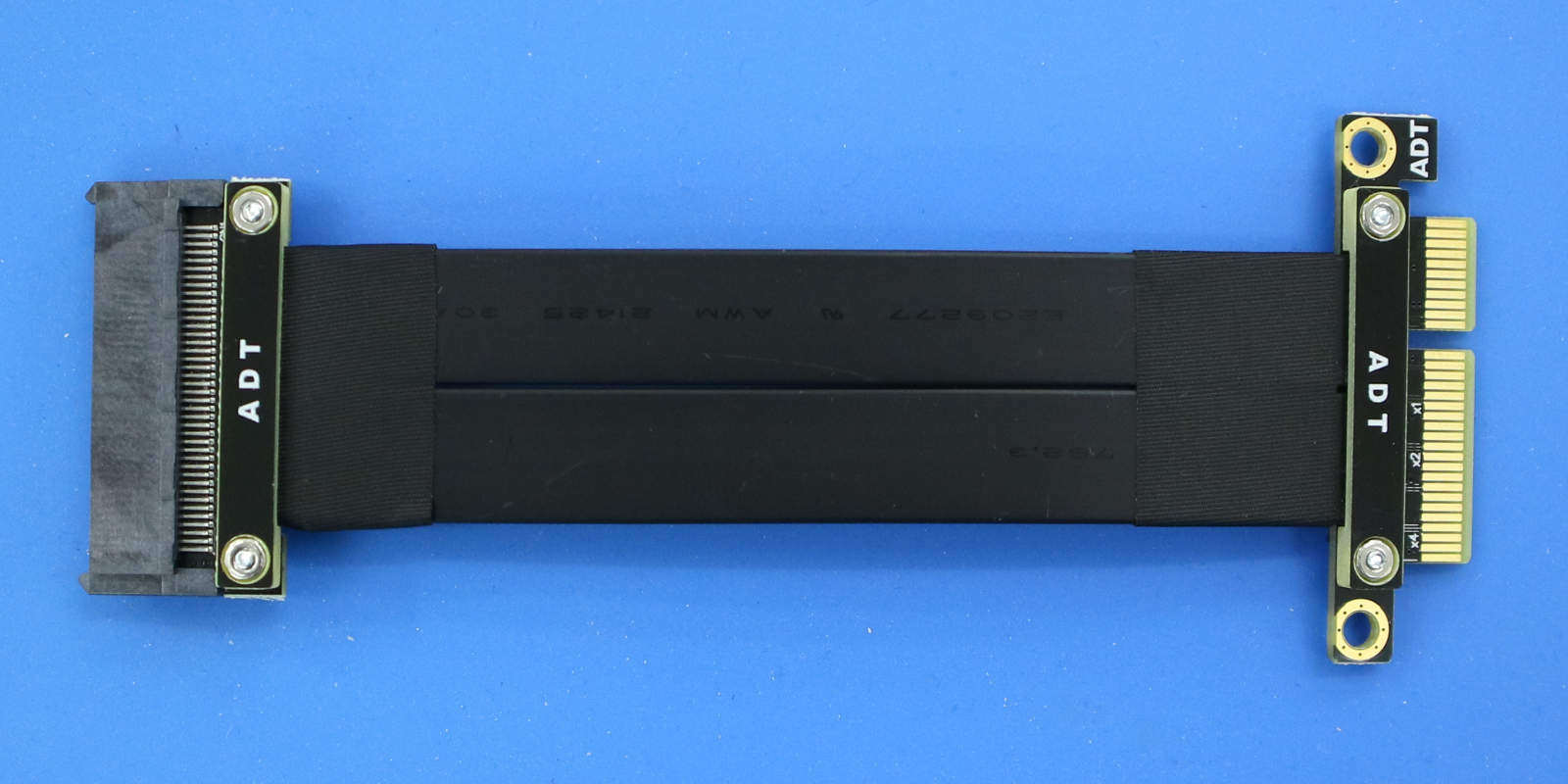

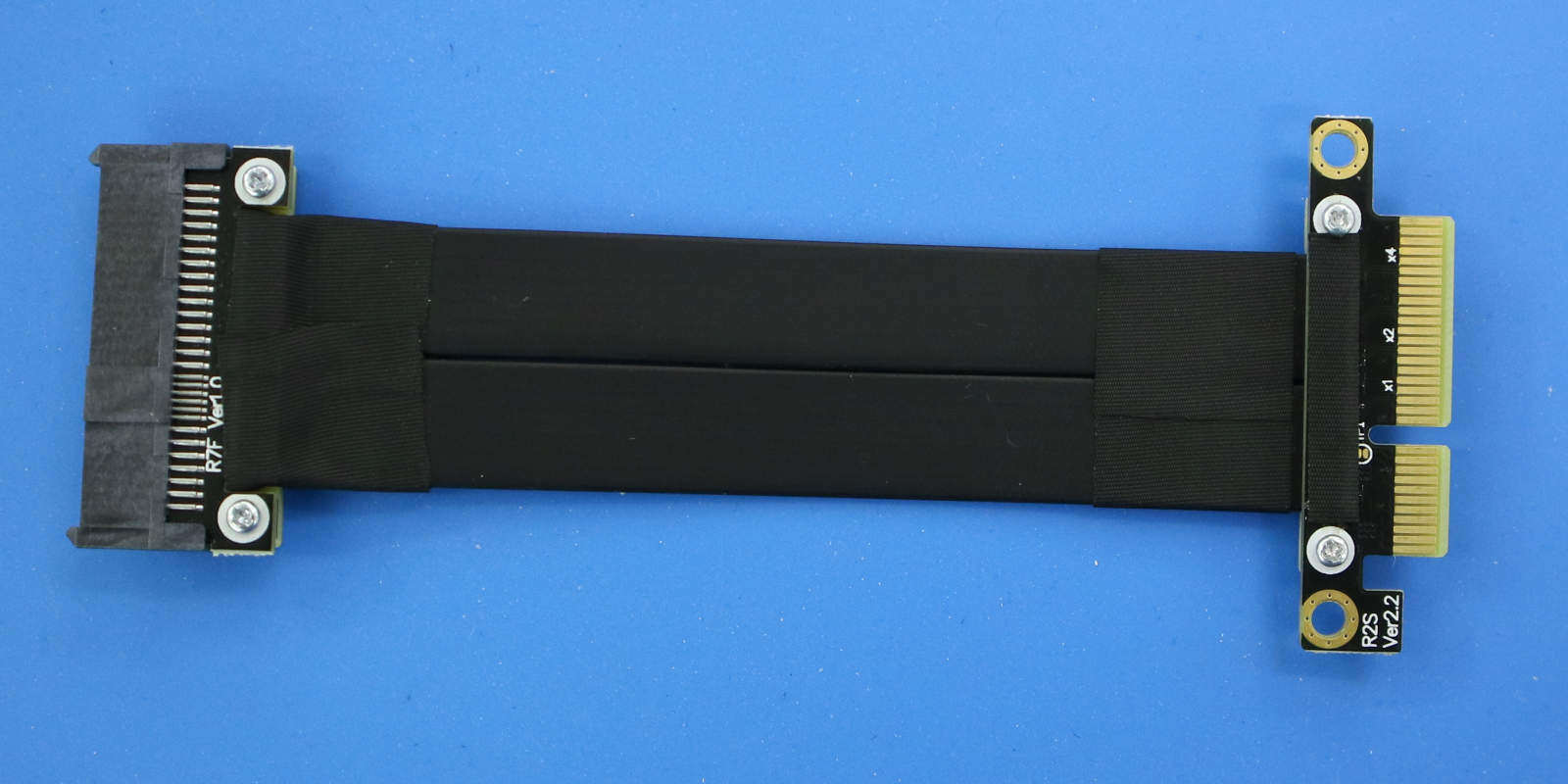

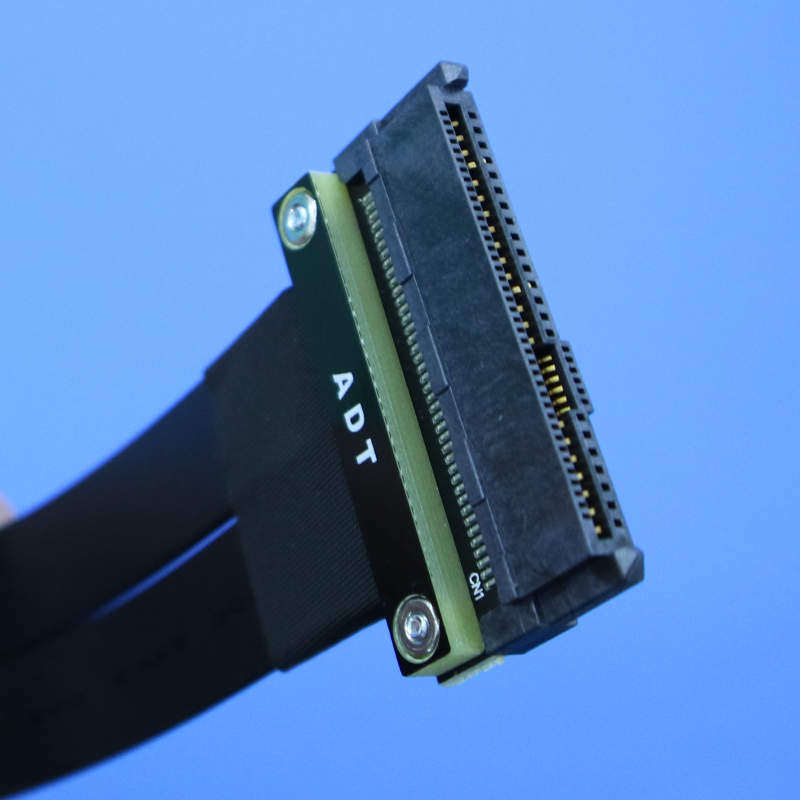

产品图片:



技术问题总汇:

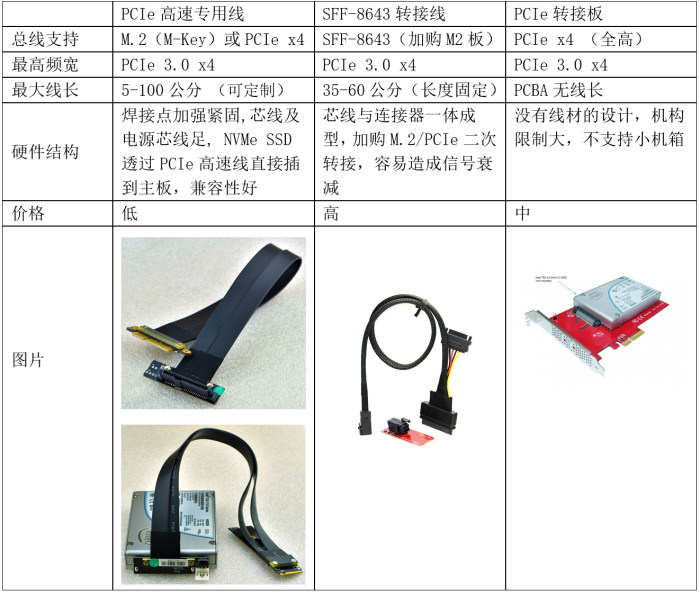

常见的SFF8639(U.2)转接延长线使用的线材有那些?有什么区别?

二次转接脆弱易脱落易受干扰,传输信号没保护衰减严重,排线长度不够的问题。PCIe板卡机构及安装限制较大,选用本店的转接线,这些问题统统解决。

PCIE接口的转接线和M.2接口的转接线,有什么不同?

相同都是U.2 SSD转接线,不同的是接口外形。依您的机箱内部空间选用适合的产品

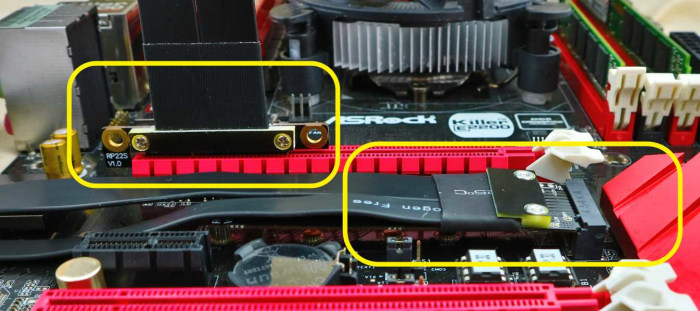

请参考以下示意图片,黄色框上面是PCIEx4(插在PCIex16插槽),下面是M.2接口。

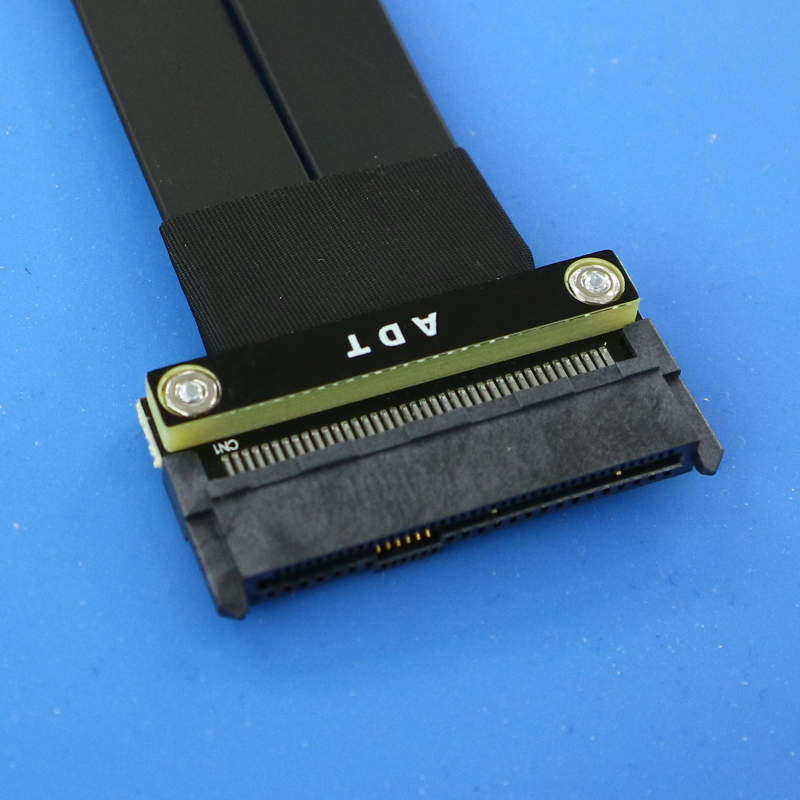

本店产品有3mm的PCB垫片保护线材,坚固耐用

为什么有些转接线用不到一年就陆续发生死机蓝屏,电脑不稳定,而且死机频率越来越高?

相同的规格都是PCIe转接延长线,不同的是选用的材料及设计功力。如果您购买的延长板PCB材质差,设计不良再加上使用环境不好造成CAF微短路发生导致死机

本店产品设计,保证严选PCB材质,镀金含量足,生产工艺精良,在严苛的环境下使用,产品失效风险仍然可以降到。

建议:请购买质量好延长转接线

为什么它牌的转接线接了SSD后速度卡慢卡顿?或是读写失败?

主板及NVMe SSD支持PCIe 3.0的速度,其它店家销售的大都是使用二次转接方案, 如此信号衰严重,轻者降速卡慢卡顿,重者读写失败,SSD资料丢失。

SSD>SFF8639>SFF8643>主板M.2插槽 (中间有二道转接程序)不建议

SSD>PCIe>主板PCIe插槽 (中间只有一道转接程序)本店建议

线材的质量如何?有屏蔽吗?

无金属屏蔽,采用先进的EMI屏蔽导电聚合物,新型的材料用于EMI屏蔽,扁平电缆设计。 这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖,以防止电磁频率的入射或出射发射,小化干扰和性能降级,并且减小扩展器的重量。

线材厚度? 软吗? 可弯折吗?

线材的厚度为1.4mm, 硬度较硬,可弯可折,不影响使用。

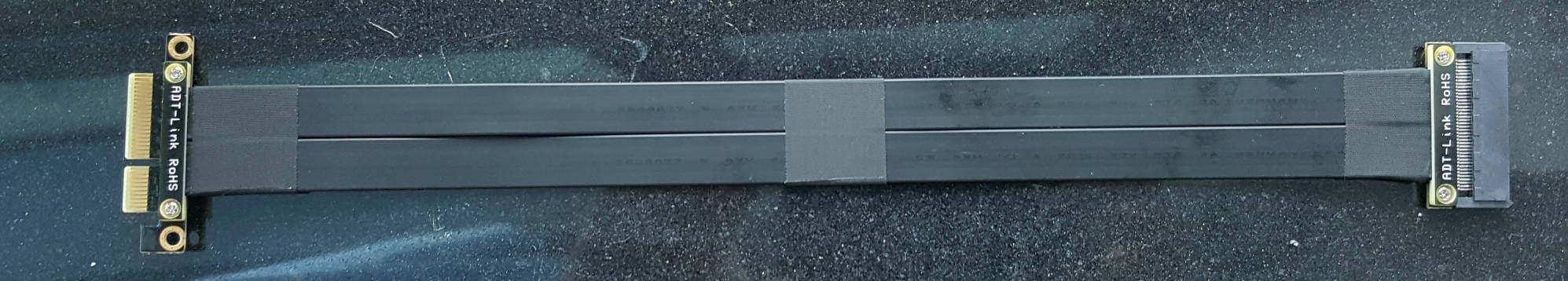

为什么延长线的线长无法过长, 如果我想订制1米以上的线有可能吗?

线材越短信号越好,线材越长,则信号衰减,信号干扰,信号延迟这三大象就会越明显,本店工程师花了一年的时间测试各种线材,终完成了阻抗低,抗干扰的产品, 实测可以在60公分下高速运行, 超过了70公分信号就衰减了,如果要在1米线运行, 必须在主板BIOS强制设置成PCIe1.0或2.0低速才能正常运行。但请注意各种条件不同,1米以上的线仍有很高的失败率。

建议:选用适合的线材长度,BIOS设置适当降速

线长可否订制?

本店做过从3厘米到1米的线都可加工。

主板BIOS认不到SSD??解决方法?

主板BIOS过旧,旧版BIOS没支持NVMe,没升级到新,

建议:Z97,H97,X99,B150,Z170系列主板支持NVNMe,请到主板官网下载刷新新版本的BIOS,

Z97, H97, Z99, X99系列主板BIOS必须更新升级,才可以支持NVMe SSD,详细请到主板厂商的网站查询主板型号是否支持NVMe通信协议,

支持黑苹果,请使用OS X 10.10.3以后的版本。

3D下载:

http://www.adtlink.cn/Uploads/download/ADT_R27_3D.zip
