  • K88VS,K88NS,K88FF 4.0
  • K88VS,K88NS,K88FF 4.0
  • K88VS,K88NS,K88FF 4.0
K88VS,K88NS,K88FF 4.0K88VS,K88NS,K88FF 4.0K88VS,K88NS,K88FF 4.0

K88VS,K88NS,K88FF 4.0

产品名称:PCI-E 4.0 x8转x8 信号线

线材长度:5~100cm,(支持线长定制)

带宽速度:PCIe 4.0 x8 gen4 128G/bps

适用范围:Jump用途,PCIe信号延长用途

  Buy Now

ADT工厂直销,产品性能优良,口碑超好产品, 100%全检通电测试发货

公司品牌:ADT(尔达特)电子

产品型号:K88VS,K88NS,K88FF

产品名称:PCI-E 4.0  x8转x8 转接延长线

线材长度:6~100cm,(支持线长定制)

带宽速度:PCIe 4.0 x8  gen4 128G/bps

适用范围:Jump用途,PCIe信号延长用途

采购提示:批量订单务必先买1~2个样品测试验证无误后再大批量采购。


线材长度说明:

本店的线材长度是指可视线材的部份,不包含PCB以及连接器,参考下图的尺寸标注。

产品型号说明:

型号 说明
K88VSPCIe 4.0 x8 转x8 金手指公头对金手指公头,信号直连延长线

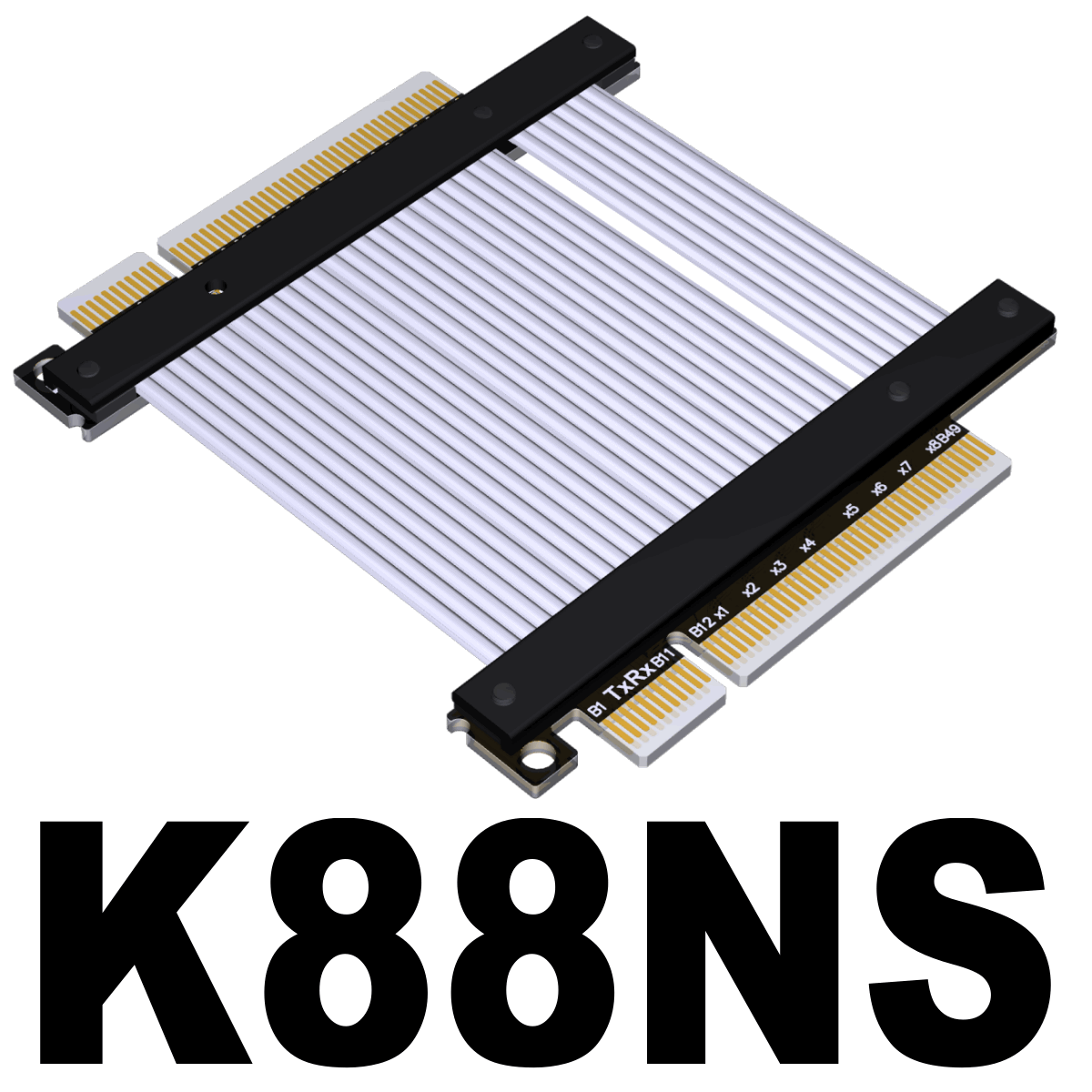

K88NSPCIe 4.0 x8 转x8 金手指公头对金手指公头,信号交换延长线

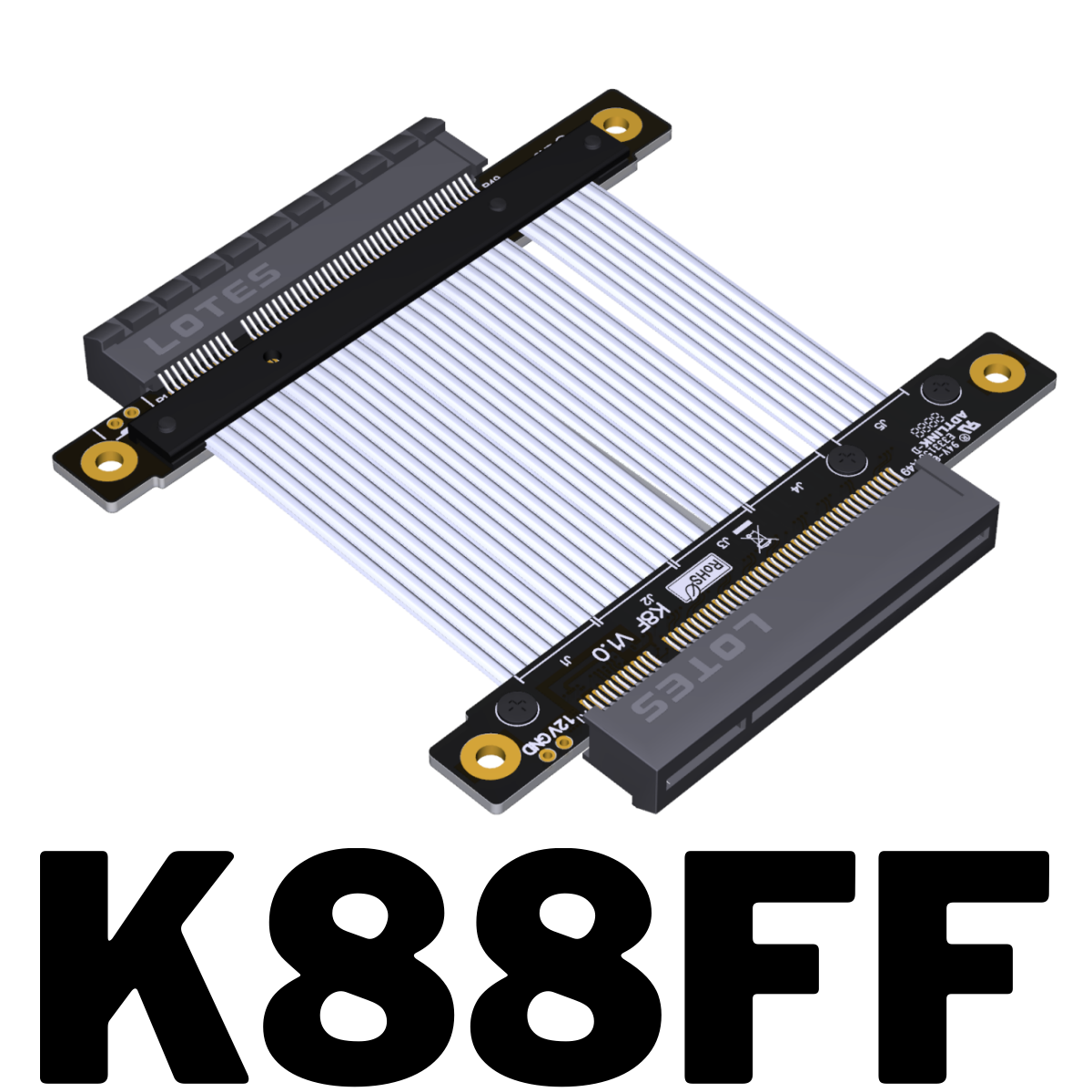

K88FFPCIe 4.0 x8 转x8 金手指公头对金手指公头,信号直连延长线

产品优势:

一.线材优势,ADT自行研发的第五代带屏蔽高速线材,使用高品质连接器,高频支持PCIe 4.0 x8 gen4稳定转输

二.线长优势,从5厘米到1米都可以接受订做,本店销售的转接线,线材阻抗低,60cm以内的线长可以稳定支持PCIe4.0全速。

三.差分信号无过孔设计,不存在寄生电容及寄生电感的信号衰减干扰问题, 更不会有CAF微短路现象,产品经久耐用。

四.PCB选用高频低阻的优质材料,PCB做工精密,PCB使用高TG板材,铜材厚度加厚到1oz, 金手指镀金含量足,镀金足导电性能好,可降低氧化生锈阻抗升高而造成的死机破音问题。

五.产品选用的线材本身就很耐用了, 在金属焊接点处使用厚度达3mm的金属垫片保护,并锁上螺丝及六角螺帽紧固,产品坚固可靠耐拉扯,抗干扰,不会有断线掉钉问题。

六.PCB矮化及加胖设计, 矮化不会卡到显卡, 加胖加长设计让板卡更容易安装,减少损坏机率

产品图片:

技术问题总汇:

线材的质量如何?有屏蔽吗?

有金属层屏蔽,采用先进的EMI屏蔽导电聚合物,新型的材料用于EMI屏蔽,扁平电缆设计。 这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖,以防止电磁频率的入射或出射发射,微小化干扰和性能降级,并且减小排线的重量。

PCIe Tx-Rx信号有交换吗?

本商品PCIe信号走线参考以下图片,


3D下载:

http://www.adtlink.cn/download/ADT_K88xx_Jump_3D.zip
