F43SG

ADT工厂直销，产品性能优良，口碑超好产品，100%全检通电测试发货。

本商品除了笔记本，也支持Intel NUC主板， STX主板， ITX主板，显卡外接, 有M.2 NVMe接口才可以使用。

公司品牌：ADT（尔达特）电子

产品型号：F43SG

产品名称：M.2 NVMe key M 转 PCI-E 5.0 X16显卡延长线

线材长度：25cm，50cm

速度带宽：PCIe 5.0 x4，gen5 128G/bps

显卡兼容：支持2015年以后出厂的新型显卡 (2015年以前出厂的老旧显卡不支持)

主板兼容：Notebook, ITX/STX主板，NUC，仅支持M.2 NVMe接口 不支持M.2 SATA接口, 不支持M.2 WiFi接口, 不支持M.2 WWAN接口，不支持USB接口

电源说明：支持标准型ATX 500W以上电源， 电源需请买家自行准备

采购提示：务必先买1~2个样品测试验证无误后再大批量采购。 本店可开立普票，如需开票请于提交订单时联系客服。

友情提示：不正确组装或不当操作会烧毁你的设备。限专业工程师指定购买。本产品是订制品不退不换，请考虑并确认清楚再下单购买

线材长度及孔距说明:

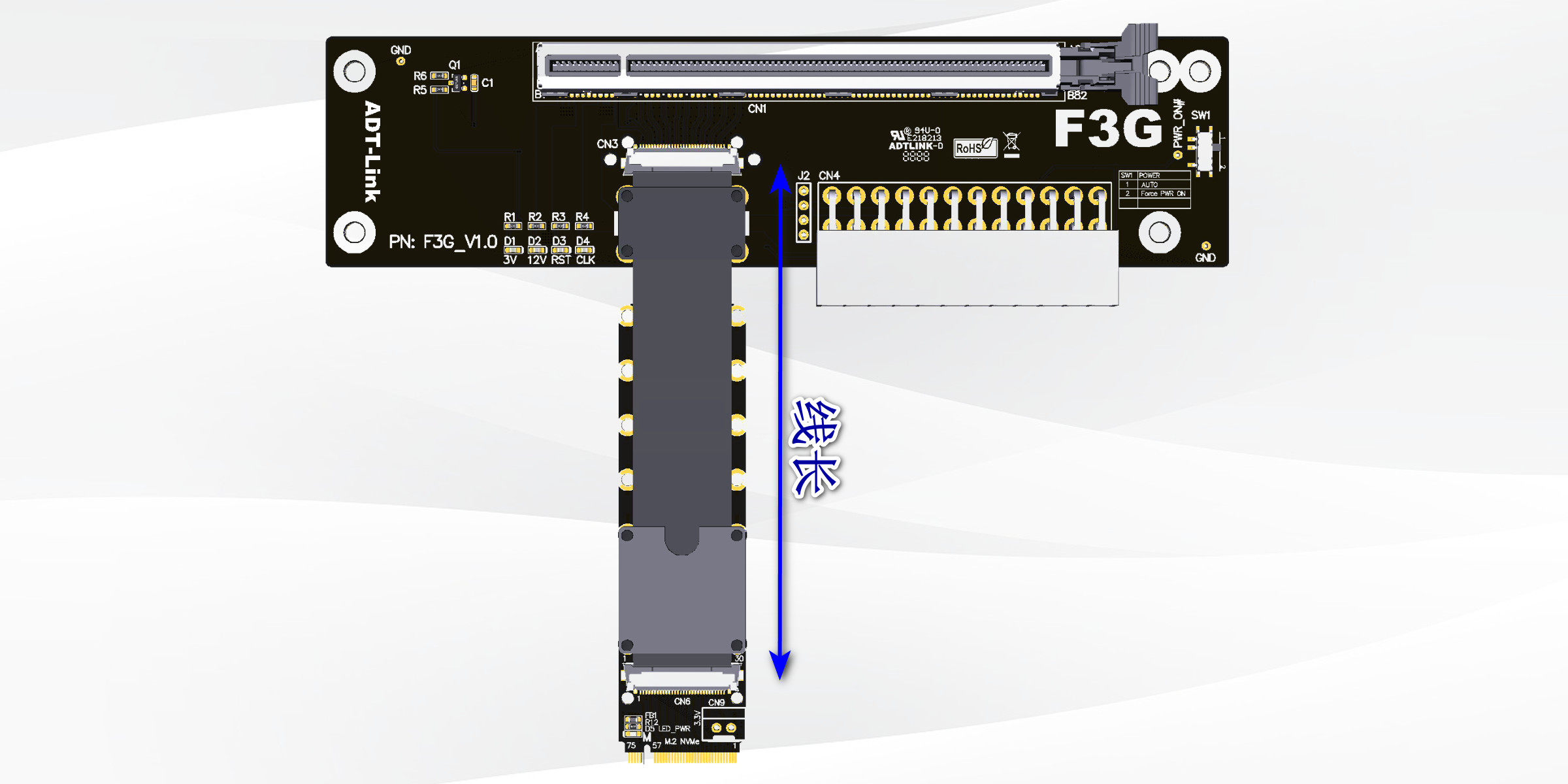

本店的线材长度是指可视线材的部份，如下图蓝色箭头。

螺丝孔孔距参考下图尺寸标注，线长会有一定的误差，介意者勿拍，具体误差情况参考下图：

产品型号说明:

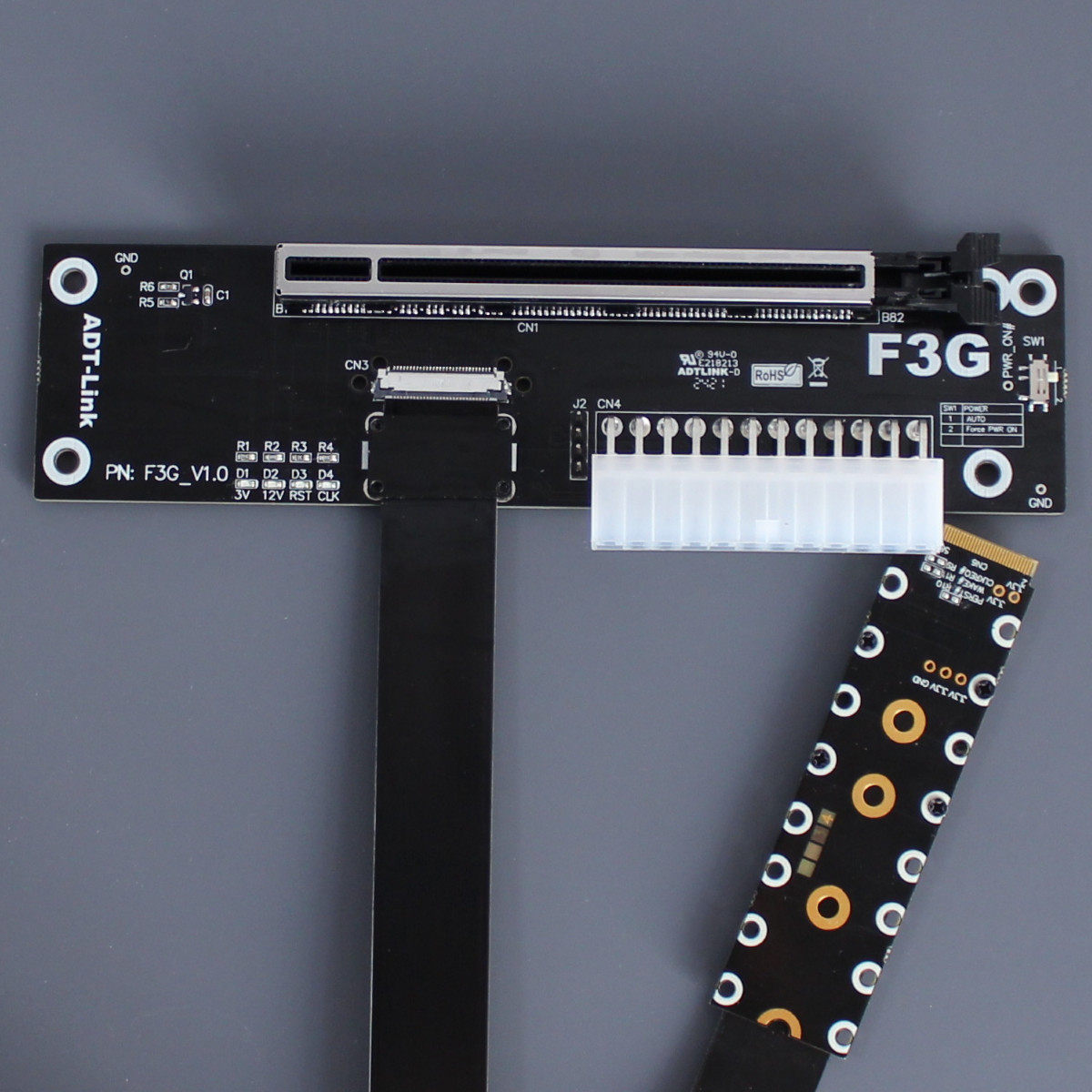

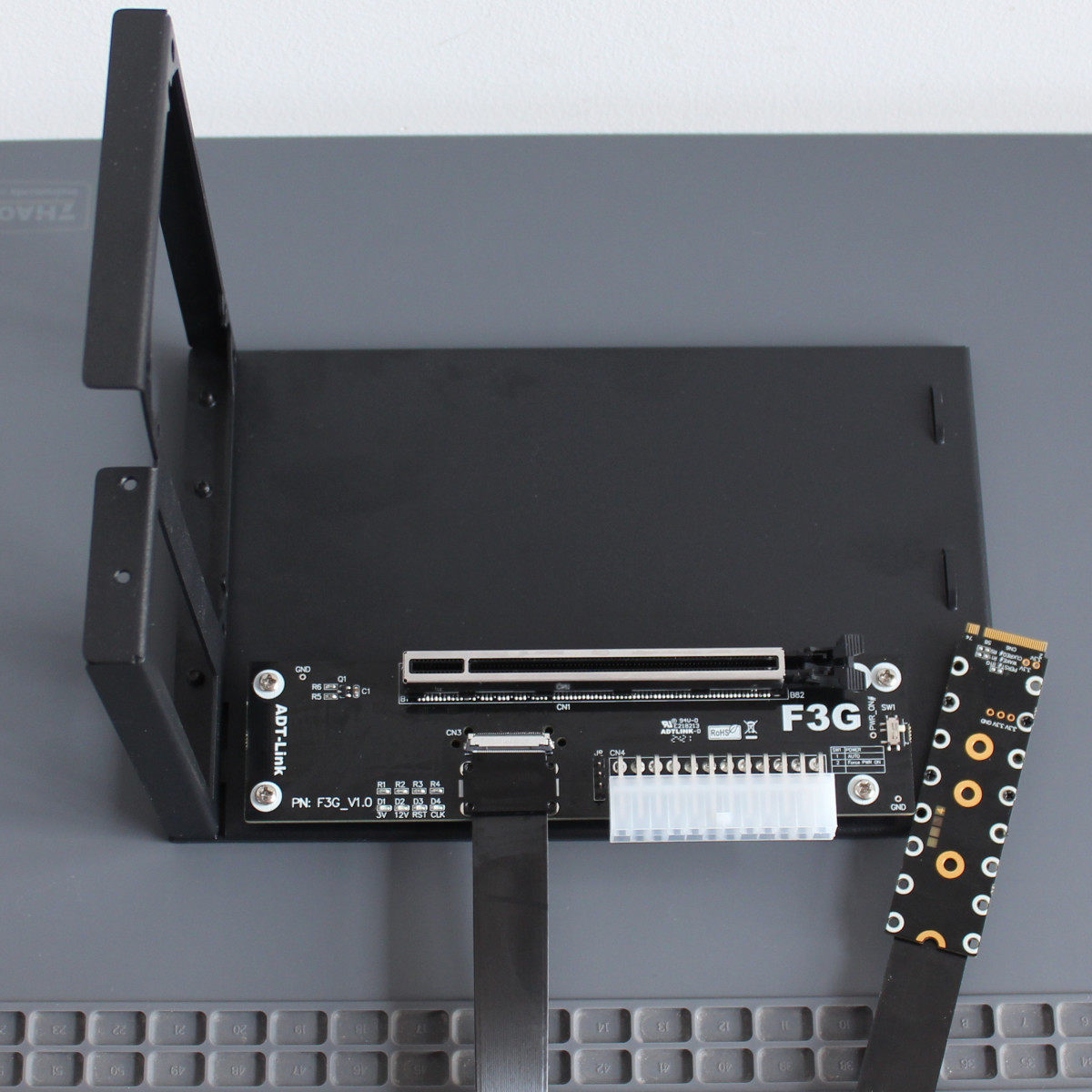

产品图片:

温馨提示：本产品不含电源及显卡

产品优势:

1、四颗LED指示灯CLK、RST、12V和3V。

2、采用铝合金垫片，结实耐用，可有效阻断干扰及杂讯。

3、UL认证线材，第5代FFC扁平电缆设计全覆盖屏蔽，超薄厚度仅有0.5mm。

4、四层PCB板，设计先进，工艺精湛，信号稳且快，布线优，隔离好，高频阻抗板可达PCIe 5.0标准。

5、UL认证PCB板材，金手指镀金10µ"，导电性能好，可降低氧化生锈阻抗升高而造成的死机蓝屏问题。

6、连接器外壳材料为PA10T/LCP，端子镀金15µ"耐插拔，高频符合RoHS/Free(HF)要求。

实测PCIe5.0全速传输（此数据为ADT发货前测得结果）

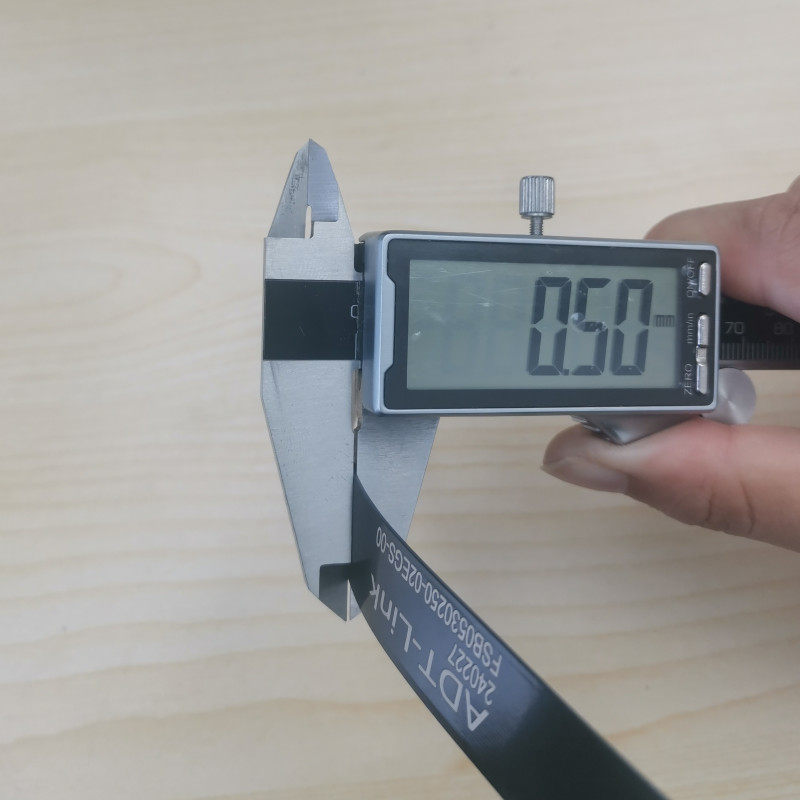

线厚0.5mm，超薄特性显著。

FFC线两头可分拆，便利性凸显。为避免插拔损耗，FFC线材只允许拆装10次。

扁平电缆设计，全覆盖屏蔽，新型EMI材料，减少电磁干扰和解决性能降低难题。

PCB工艺卓越：PCB制作精密，铜材厚度加厚1oz，金手指充分镀金10µ"，降低氧化风险。

柔软耐用：产品线材本身具有柔软性和耐用性，插拔处使用2mm铝垫片加固，杜绝断线和掉线问题。

线材可弯曲折叠，如此有更大的灵活性，与传统的圆型电缆相比，这些电缆易于管理。使用FFC电缆作为解决紧凑型设备空间限制问题的一种解决方案，它们易于在狭小的空间内安装和使用，而且不会影响电子元件。

技术问题总汇:

ADT F43SG外接电源有那些可以选择?

支持标准型ATX 500W以上电源

ATX电源接线方法如下图：(建议500W以上ATX电源)，机箱电源的显卡电源线，直接插到显卡。

右上方是显卡供电，下面是主板24P电源，请安装好。

ADT F3G上面有一个开关，有什么用途？

SW1，电源强制启动开关， 1为自动启动， 2为强制启动，请切到1自动启动即可

ADT F3G支持的笔记本有那些？有什么方法可以正常使用?

笔记本必须有一个M.2 NVMe接口 ，或是雷电3接口才可以安装使用

目前已知Nvidia最新的win10驱动支持外显和独显，USB外显，集显并存，可以正常使用如下图

产品尺寸多长？

支持PCIe 5.0 x4全速吗？

支持，PCIe 5.0 x4全速稳定

下载：

打开 3D PDF 文件。请使用 Adobe Reader DC 软件。

3D Step & 3D PDF 文件下载 http://www.adtlink.cn/download/ADT_F43SG_3D.zip

安装视频下载：

http://www.adtlink.cn/download/F43SG-BK7 Installation Tutorial.mp4
