  • UWW2-MM-OTG-8P series
UWW2-MM-OTG-8P series

UWW2-MM-OTG-8P series

产品名称:USB Micro-B延长线

线材长度:0.03m-3m(支持长度定制)

适配范围:micro-B数据延长线支持OTG

速度带宽:USB 2.0标准 0.48G/bps高速

电流能力:支持大电流3A (实测50cm以内支持3A,1米内支持1.5A)

产品应用:单片机开发板等设备透过USB micro-B OTG连接工业摄像头 硬盘盒 等延长用途

  Buy Now

全新到货,产品性能优良,口碑超好产品,官方正品,100%通电测试发货.

公司品牌:ADT尔达特

产品型号:UWW2-MM-OTG-8P系列商品

产品名称:USB Micro-B延长线

线材长度:0.03m-3m(支持长度定制)

适配范围:micro-B数据延长线支持OTG

速度带宽:USB 2.0标准 0.48G/bps高速

电流能力:支持大电流3A (实测50cm以内支持3A,1米内支持1.5A)

产品应用:单片机开发板等设备透过USB micro-B OTG连接工业摄像头 硬盘盒 等延长用途

购买限制:这个产品设计给内置型USB OTG设备连接使用,普通外接用途不适合,限产品工程师指定购买,个人买家请勿下单购买。这款产品结构脆弱易坏,不适合民用,普通用途不好用,不支持退换货,请考虑清楚再下单购买

采购提示:务必先买1~2个样品测试验证无误后再批量采购。

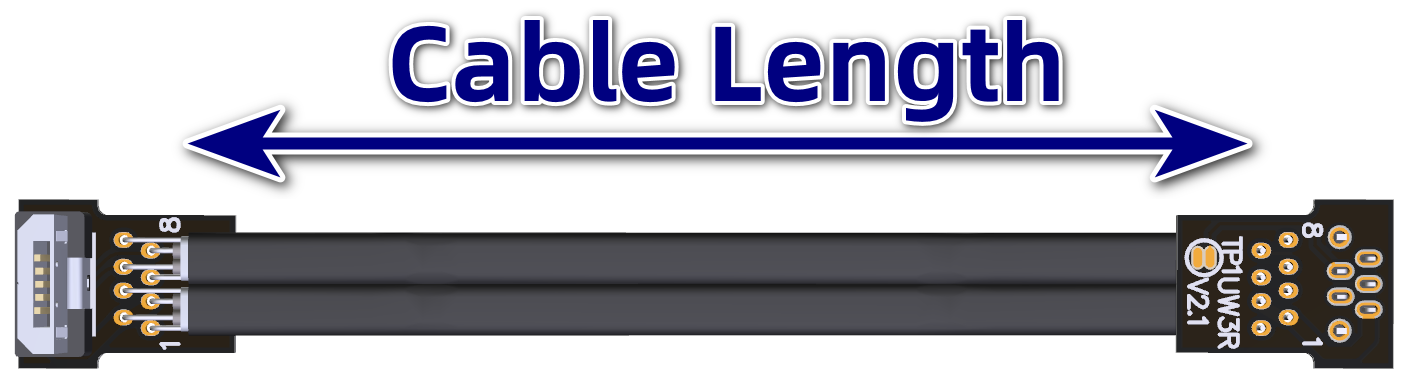

线材长度说明:

本店的线材长度是指可视线材的部份,不包含PCB以及连接器,如果包含PCB和连接器要再加2cm左右。 参考下图线长尺寸标注。





产品型号说明:

产品名称

产品型号

速度带宽

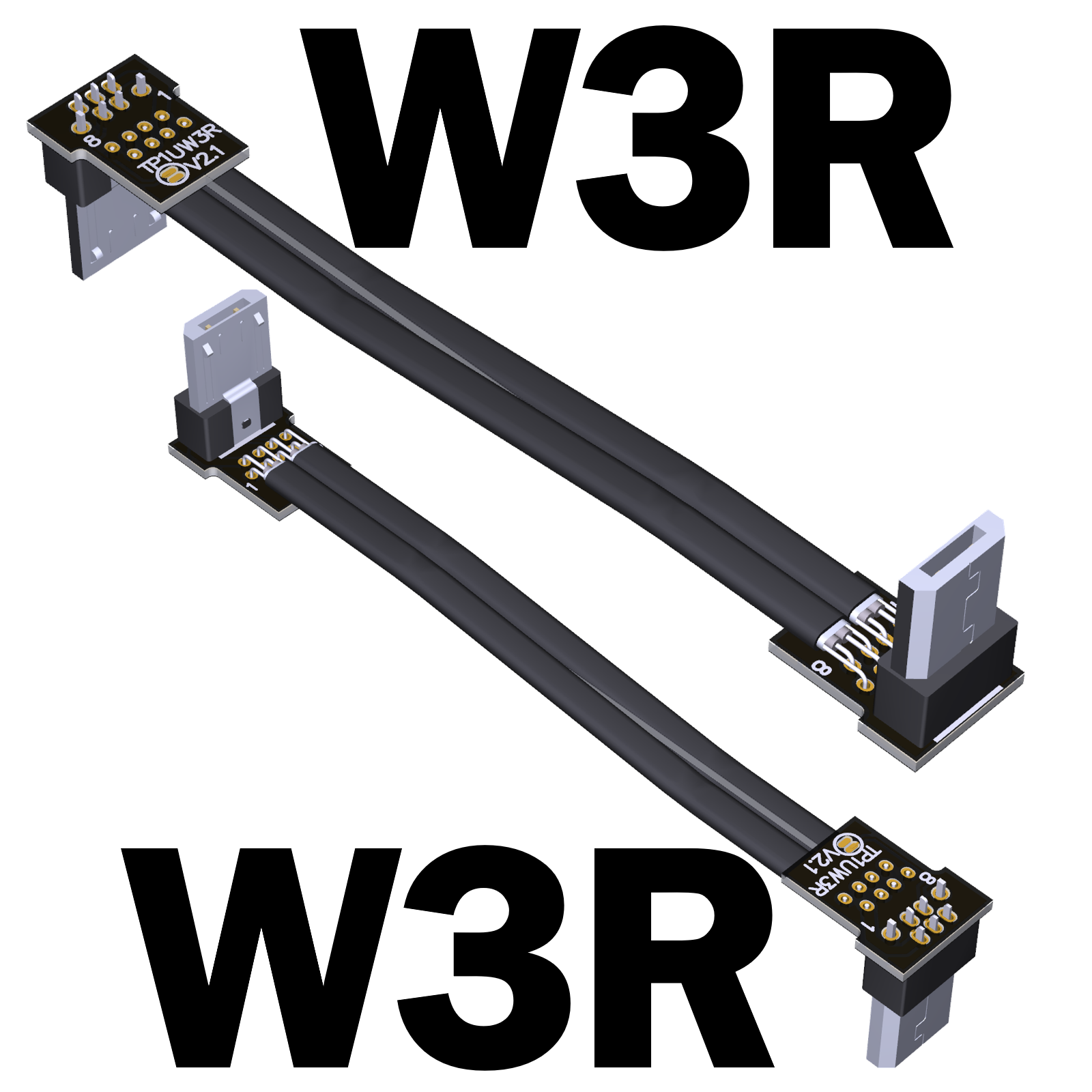

下翻B公(从)转下翻B公(主)UW3R-UW3R 2.0 USB2.0 支持OTG焊ID

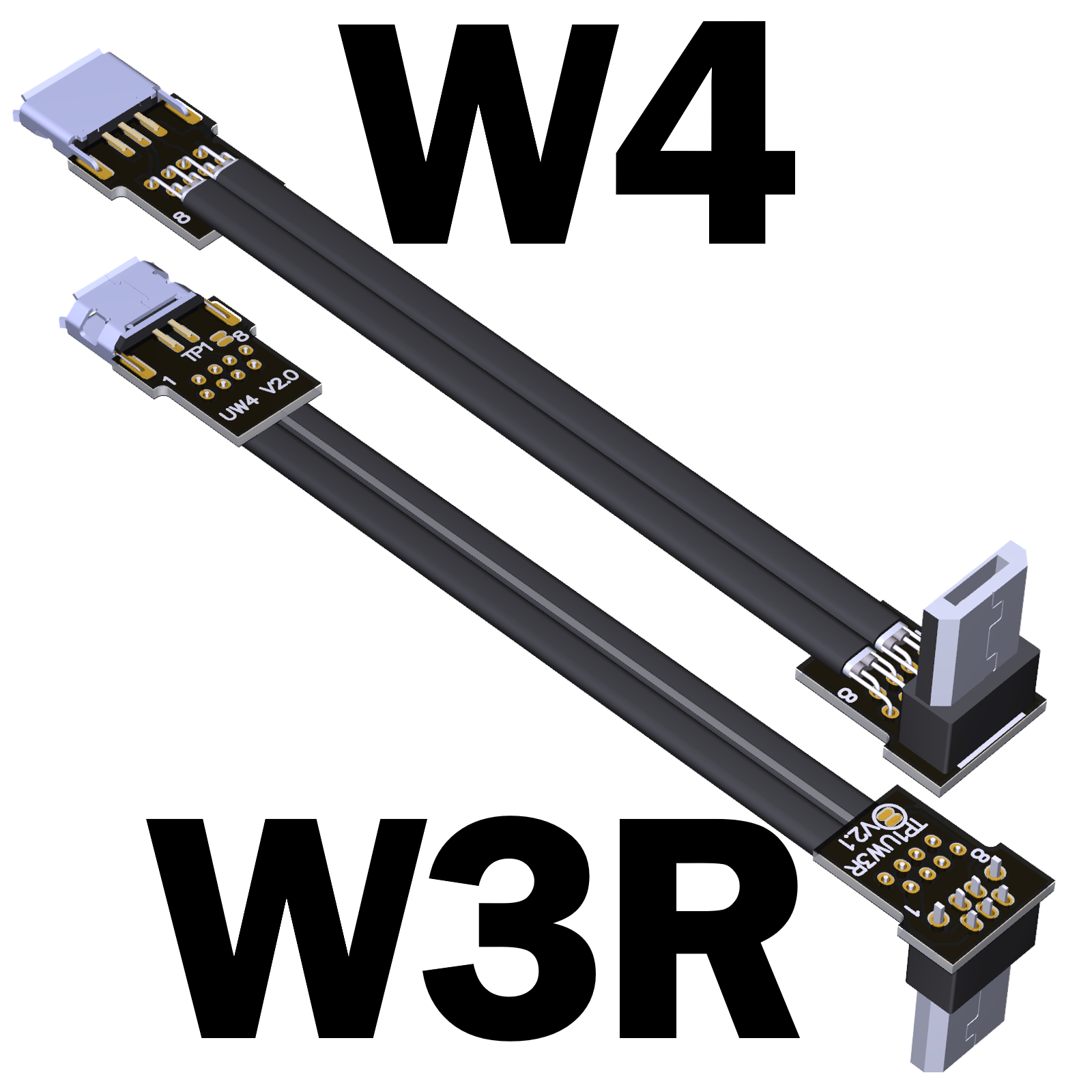

平直B母(从)转下翻B公(主)UW3R-UW4 2.0USB2.0 支持OTG焊ID

常见的USB延长转接线本店都有,型号如下图:





产品优势:

一.线材优势,使用ADT自行设计的线材,线材轻细薄扁平,芯线带铝箔屏蔽抗干扰

二.线长优势,从3厘米到10米都可以接受订做

三.多芯线设计,支持大电流稳定

四.PCB选用高频低阻的优质材料,PCB做工精密,PCB使用高TG板材,铜材厚度加厚到1oz,PCB电源电路强化设计,线材多芯线设计再强化使用2条VBUS以及4条接地,如此电源芯线达6条,传输电流更强劲,支持大电流5V/3A





产品图片:

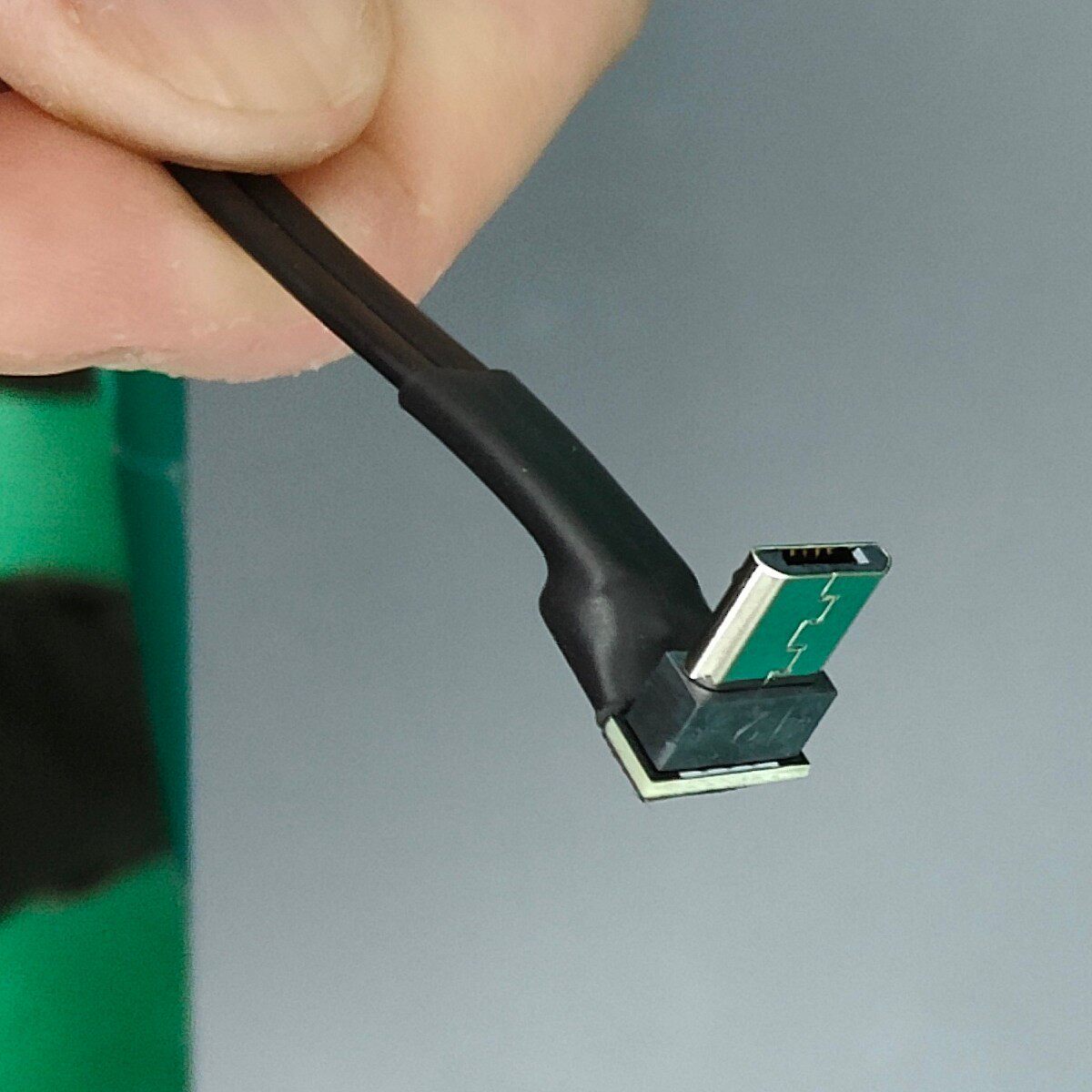

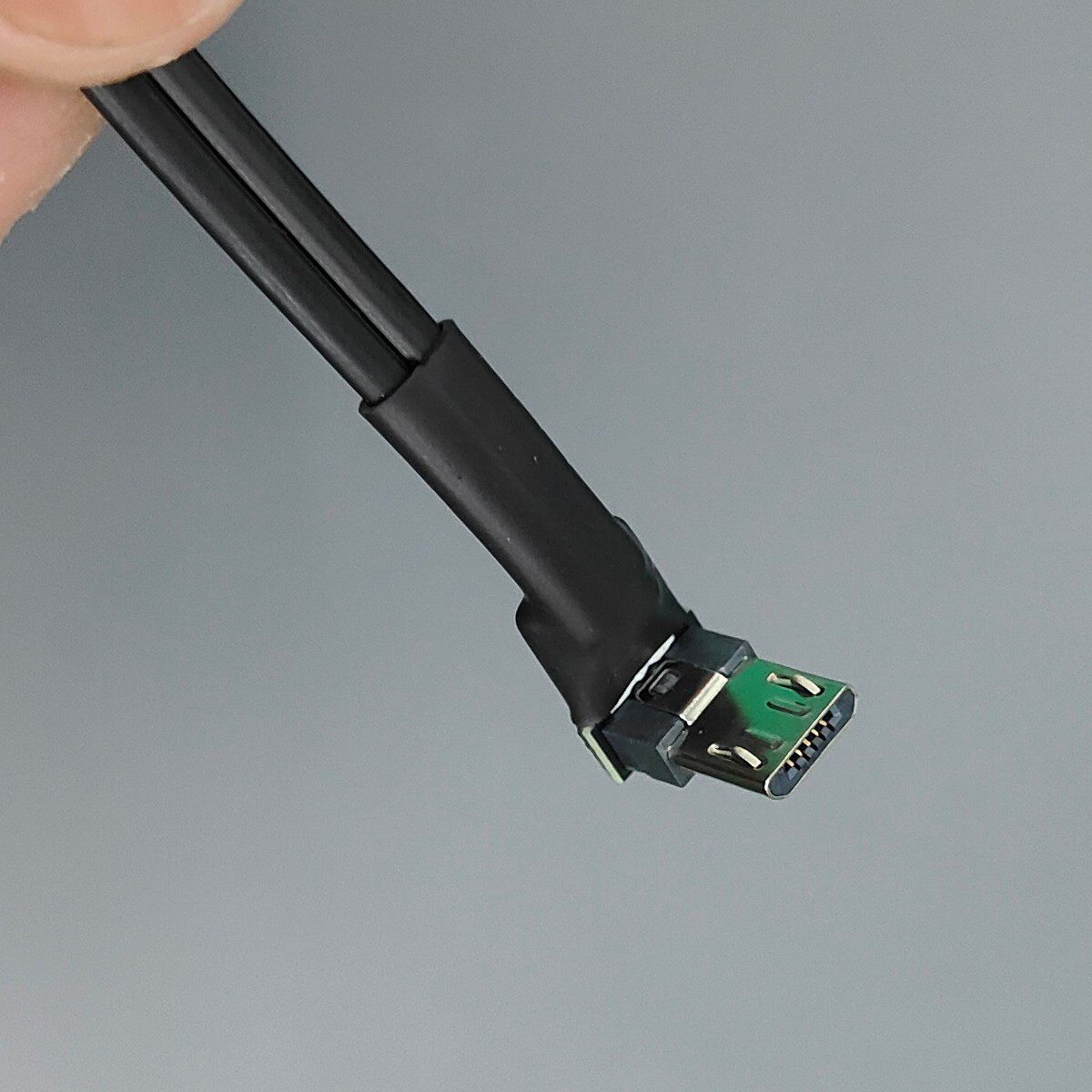

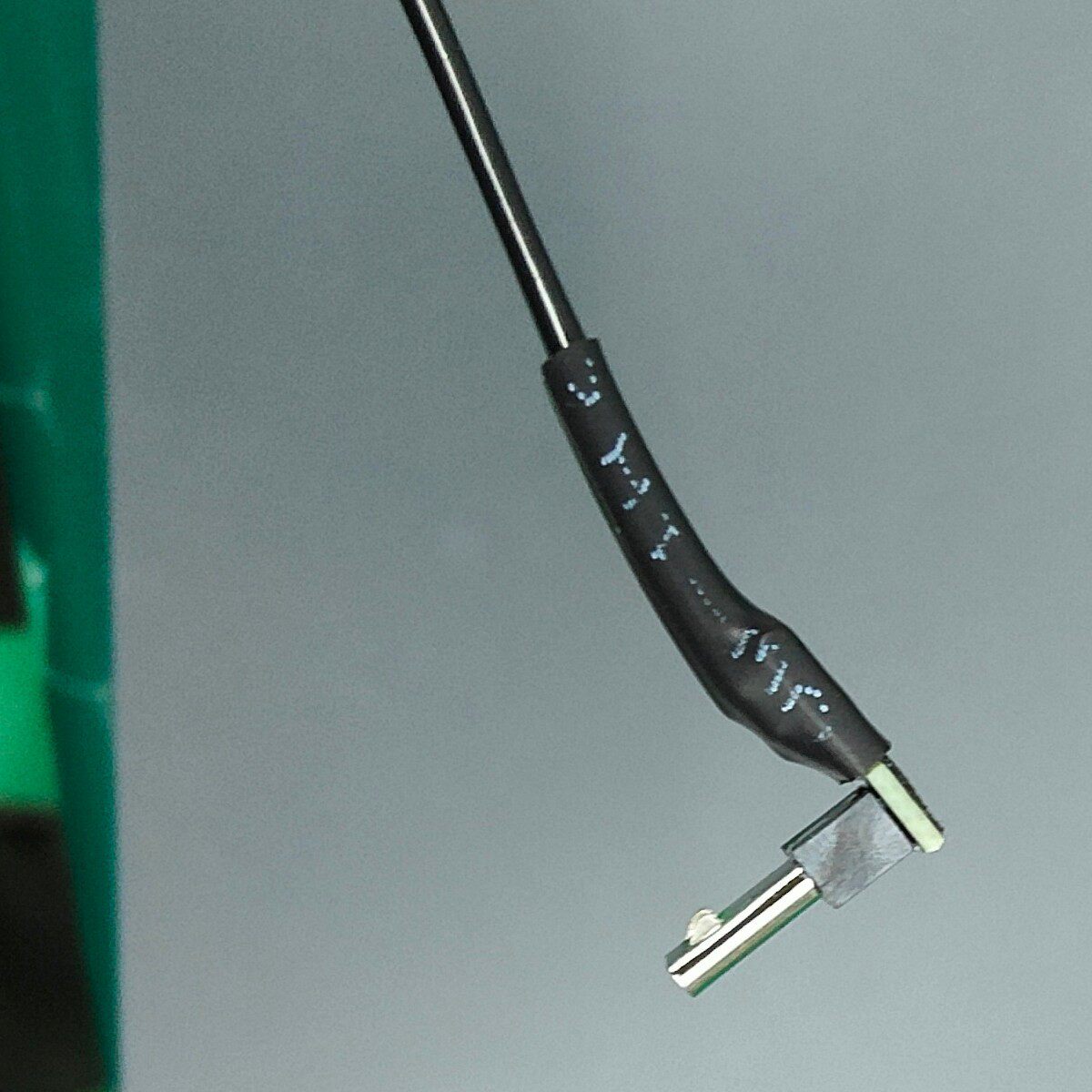

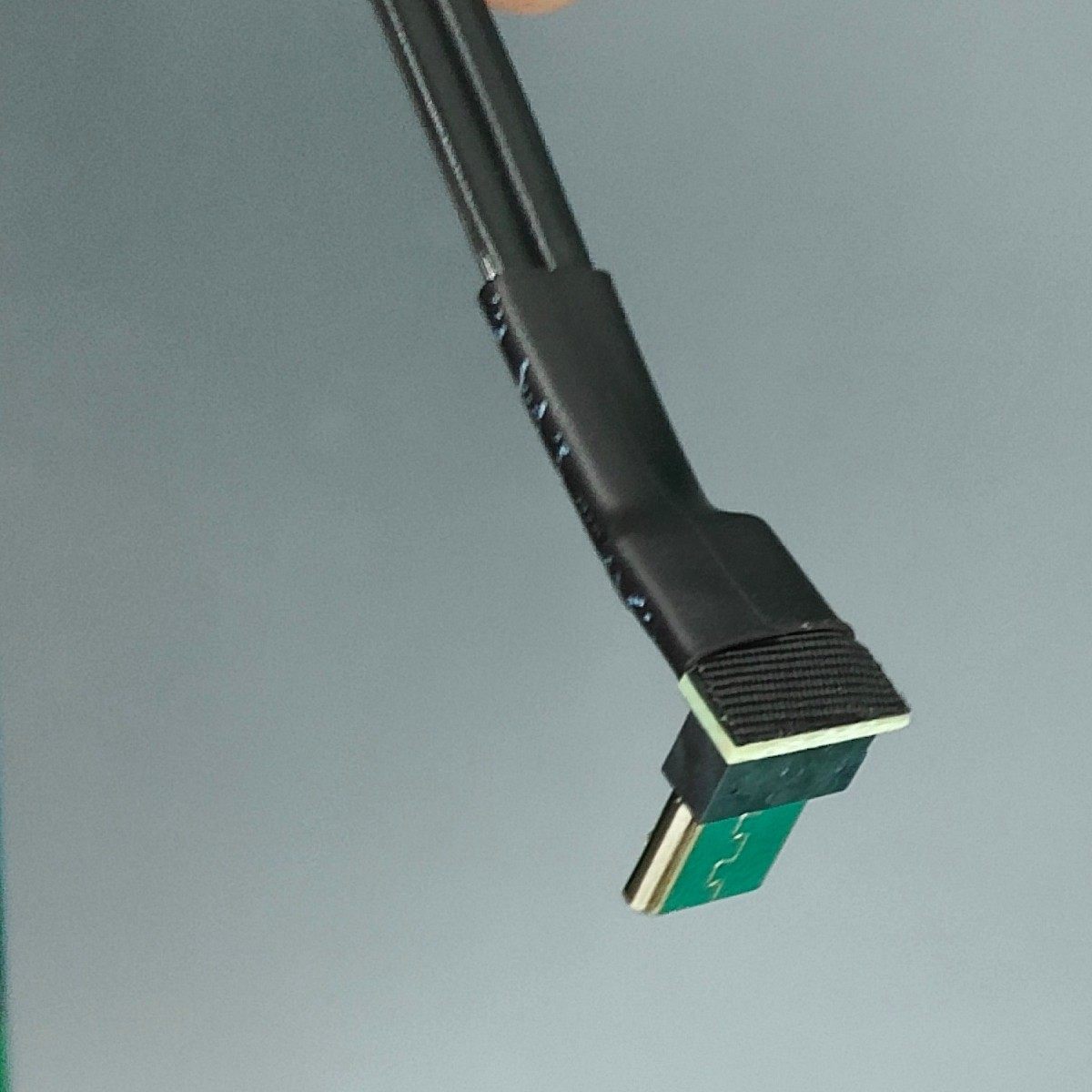

 产品实拍:

技术问题总汇

线材的厚度多少?软吗?

本商品的线材厚度仅1.3mm,所以本商品的线材比较软一些。线材可弯可折不影响使用。

线材的质量如何?有屏蔽吗?

有铝箔屏蔽,采用EMI屏蔽导电聚合物,新型的材料用于EMI屏蔽,扁平电缆设计。 这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖,以防止电磁频率的入射或出射发射,微小化干扰和性能降级,并且减小线材的重量。

技术资料下载:

3D尺寸图:  http://www.adtlink.cn/download/UWW2-MM-OTG-8P.ZIP

原理图: http://www.adtlink.cn/download/schematic_usb.pdf

规格书:联系客服

友情提示:3D尺寸PDF档请使用Adobe Acrobat Reader DC原厂软件

https://get.adobe.com/cn/reader/otherversions/

购买注意事项:

1. 插线时一定要认清方向,不要插反或插偏位,防止烧毁设备,插线时先扶住设备的插座再插线,避免用力过猛将插座引脚插断。线材二端与电路板焊接处2cm范围内禁止弯折禁止拉扯。

2. 各种主板及设备信号驱动能力等条件都不相同, 本店测试的结果并不保证和您的测试结果一致,只要是接了延长线,信号都会有损耗,就会有兼容问题,要求高者, 请勿购买。

3. 显卡或主板是电子设备会随时间增加而老化氧化,再接上延长线只会更加不稳定。不支持老设备。你的设备超过三年以上不支持。请勿购买。

4. 限产品工程师指定购买,仅供产品测试使用,其它用途,请勿购买。
