UWW2-MF-OTG-8P series

全新到货,产品性能优良,口碑超好产品,官方正品,100%通电测试发货.

公司品牌：ADT尔达特

产品型号：UWW2-MF-OTG-8P系列商品

产品名称：USB Micro-B延长线

线材长度：0.03m-3m(支持长度定制)

适配范围：micro-B数据延长线支持OTG

速度带宽：USB 2.0标准 0.48G/bps高速

电流能力：支持大电流3A (实测50cm以内支持3A，1米内支持1.5A)

产品应用：单片机开发板等设备透过USB micro-B OTG连接工业摄像头 硬盘盒 等延长用途

购买限制：这个产品设计给内置型USB OTG设备连接使用，普通外接用途不适合，限产品工程师指定购买，个人买家请勿下单购买。这款产品结构脆弱易坏，不适合民用，普通用途不好用，不支持退换货，请考虑清楚再下单购买

采购提示：务必先买1~2个样品测试验证无误后再批量采购。

线材长度说明：

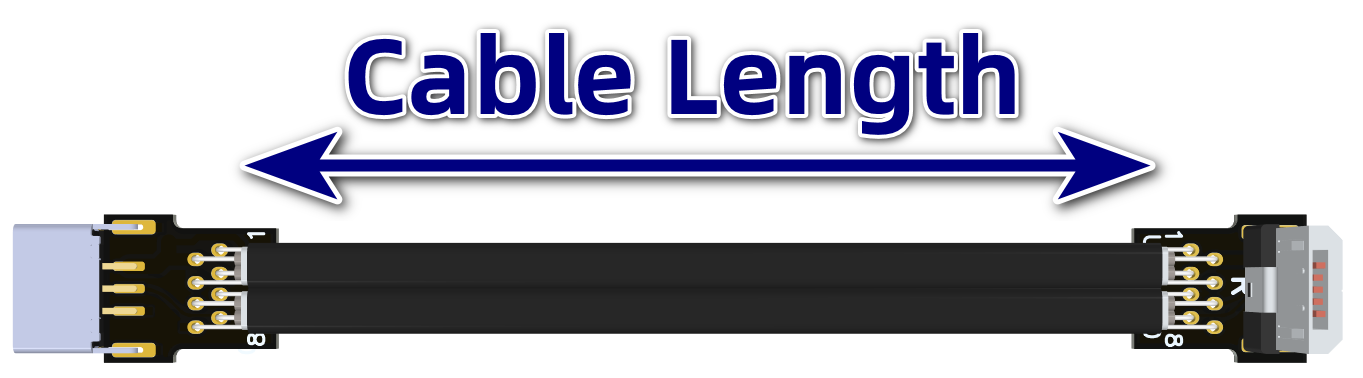

本店的线材长度是指可视线材的部份，不包含PCB以及连接器，如果包含PCB和连接器要再加2cm左右。 参考下图线长尺寸标注。

产品型号说明：

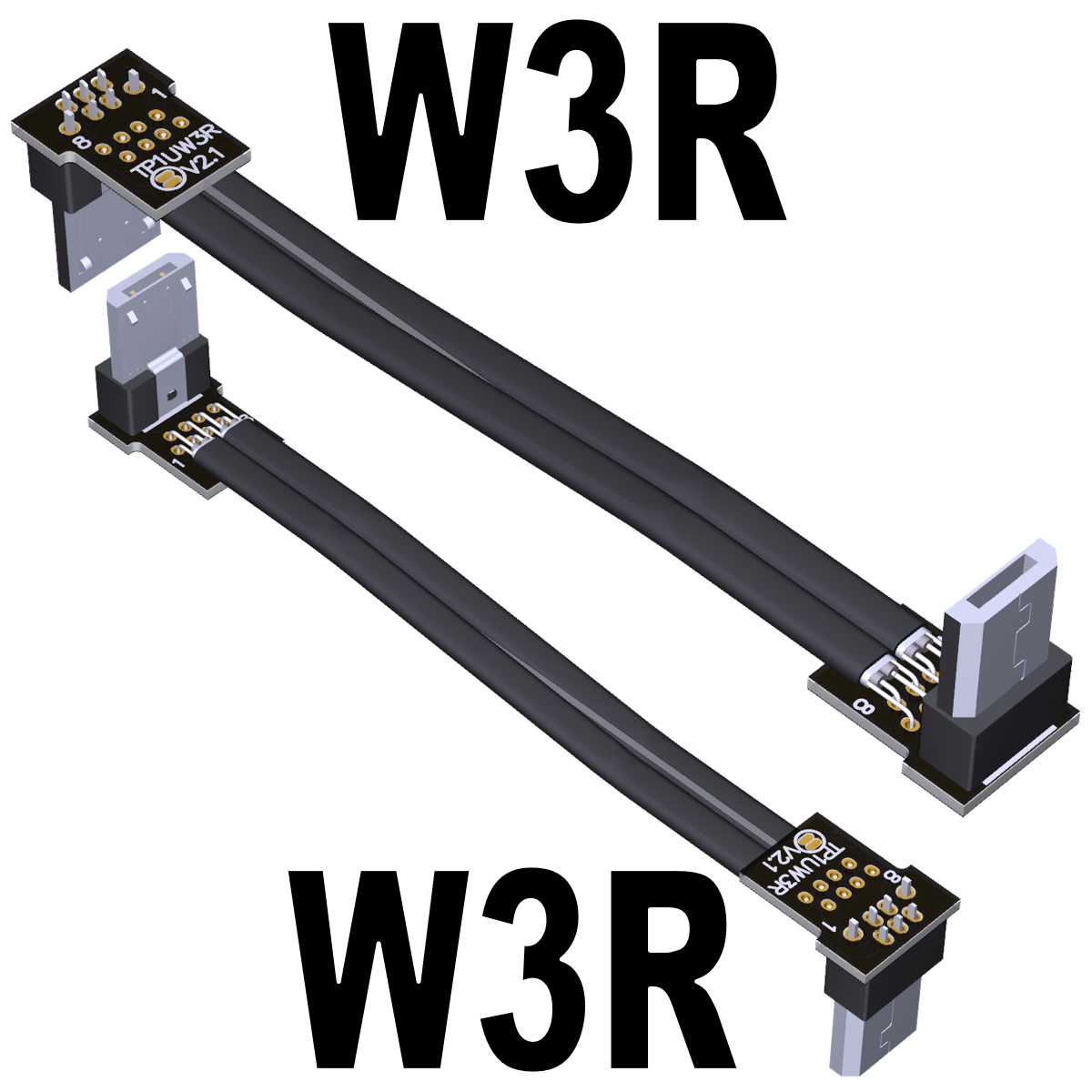

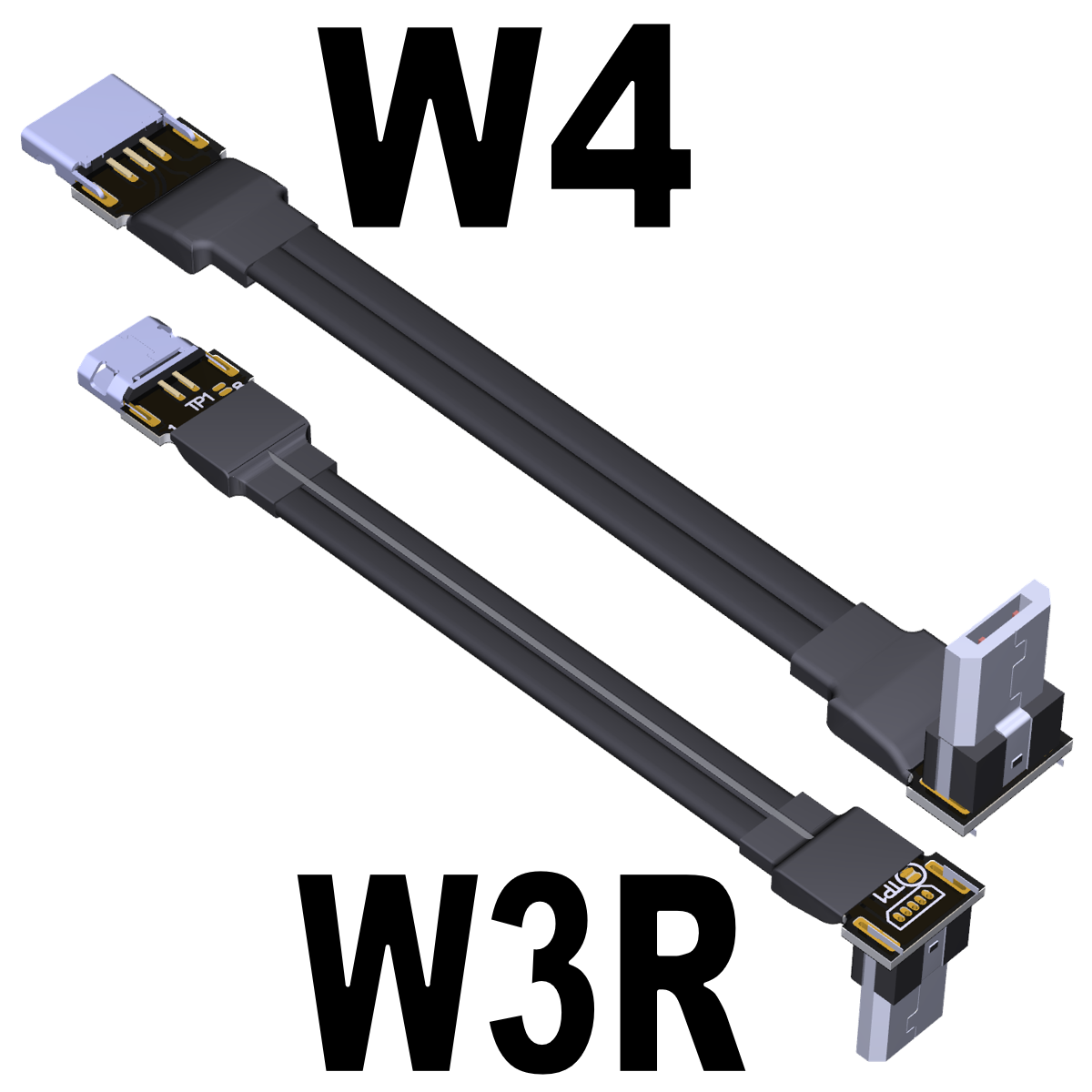

常见的USB延长转接线本店都有，型号如下图：

产品优势:

一．线材优势，使用ADT自行设计的线材，线材轻细薄扁平，芯线带铝箔屏蔽抗干扰

二．线长优势，从3厘米到10米都可以接受订做

三．多芯线设计，支持大电流稳定

四．PCB选用高频低阻的优质材料，PCB做工精密，PCB使用高TG板材，铜材厚度加厚到1oz，PCB电源电路强化设计，线材多芯线设计再强化使用2条VBUS以及4条接地，如此电源芯线达6条，传输电流更强劲，支持大电流5V/3A

产品图片：

产品实拍:

技术问题总汇

线材的厚度多少？软吗？

本商品的线材厚度仅1.3mm，所以本商品的线材比较软一些。线材可弯可折不影响使用。

线材的质量如何？有屏蔽吗？

有铝箔屏蔽，采用EMI屏蔽导电聚合物，新型的材料用于EMI屏蔽，扁平电缆设计。 这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖，以防止电磁频率的入射或出射发射，微小化干扰和性能降级，并且减小线材的重量。

技术资料下载:

3D尺寸图： http://www.adtlink.cn/download/UWW2-MF-OTG-8P.ZIP

原理图：  http://www.adtlink.cn/download/schematic_usb.pdf

规格书：联系客服

友情提示：3D尺寸PDF档请使用Adobe Acrobat Reader DC原厂软件

https://get.adobe.com/cn/reader/otherversions/

购买注意事项:

1. 插线时一定要认清方向，不要插反或插偏位，防止烧毁设备，插线时先扶住设备的插座再插线，避免用力过猛将插座引脚插断。线材二端与电路板焊接处2cm范围内禁止弯折禁止拉扯。

2. 各种主板及设备信号驱动能力等条件都不相同， 本店测试的结果并不保证和您的测试结果一致，只要是接了延长线，信号都会有损耗，就会有兼容问题，要求高者, 请勿购买。

3. 显卡或主板是电子设备会随时间增加而老化氧化，再接上延长线只会更加不稳定。不支持老设备。你的设备超过三年以上不支持。请勿购买。

4. 限产品工程师指定购买，仅供产品测试使用，其它用途，请勿购买。
