UTT3-MM-20P series

ADT工厂直销,产品性能优良,口碑超好产品, 100%全检通电测试发货

公司品牌：ADT（尔达特）电子

产品型号：UTT3-MM-20P系列商品

产品名称：USB3.2 Type C转接延长线

线材长度：3-300cm(支持长度定制)

适配范围： USB 3.2 USB-C 转 USB-C （支持OTG）

速度带宽：USB 3.2标准, Gen2x2 20G.bps(0.5米支持Gen2, 3米支持Gen1）

电流能力：3A (实测50cm以内支持3A，1米内支持1.5A)

产品应用： 手机，平板电脑，GPS导航仪，储存设备，影像设备，ROCK Pi 4 树莓派单片机开发板，内置USB设备延长转接的用途，方便用于USB设备充电和USB信号延长传输等等用途。

购买限制：这个产品设计给内置型USB设备连接使用，普通外接用途不适合，限产品工程师指定购买，个人买家请勿下单购买。这款产品结构脆弱易坏，不适合民用，普通用途不好用，不支持退换货，请考虑清楚再下单购买。

采购提示：务必先买1~2个样品测试验证无误后再批量采购。  本店可开立普票，如需开票请于提交订单时联系客服。

线材长度说明：

本店的线材长度是指可视线材的部份，不包含PCB以及连接器，参考下图蓝色箭头线长5cm的尺寸标注。

USB TYPE-C转TYPE-C延长线，UTT-20G系列产品型号说明

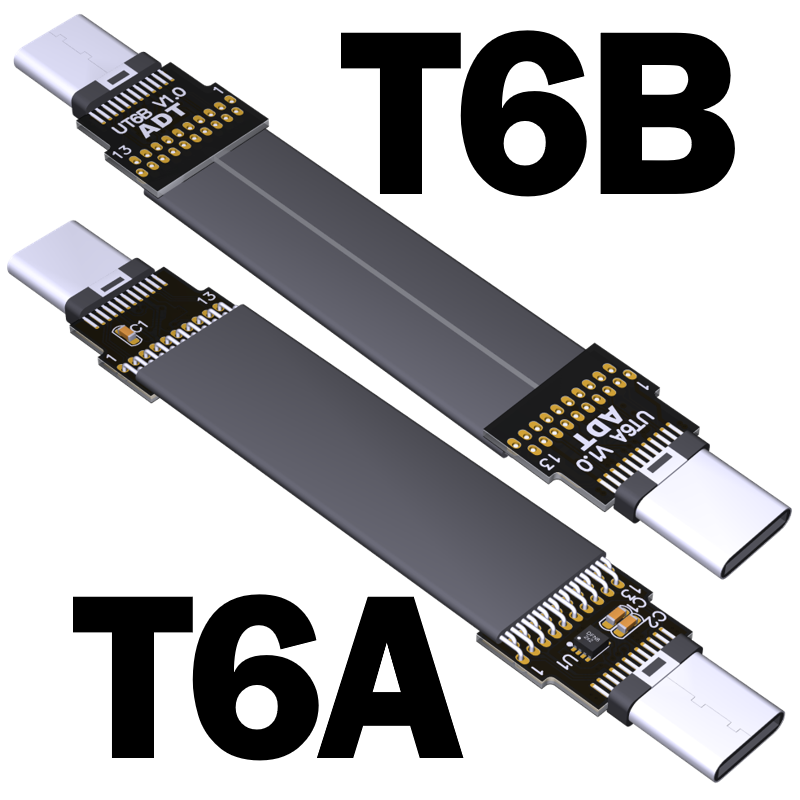

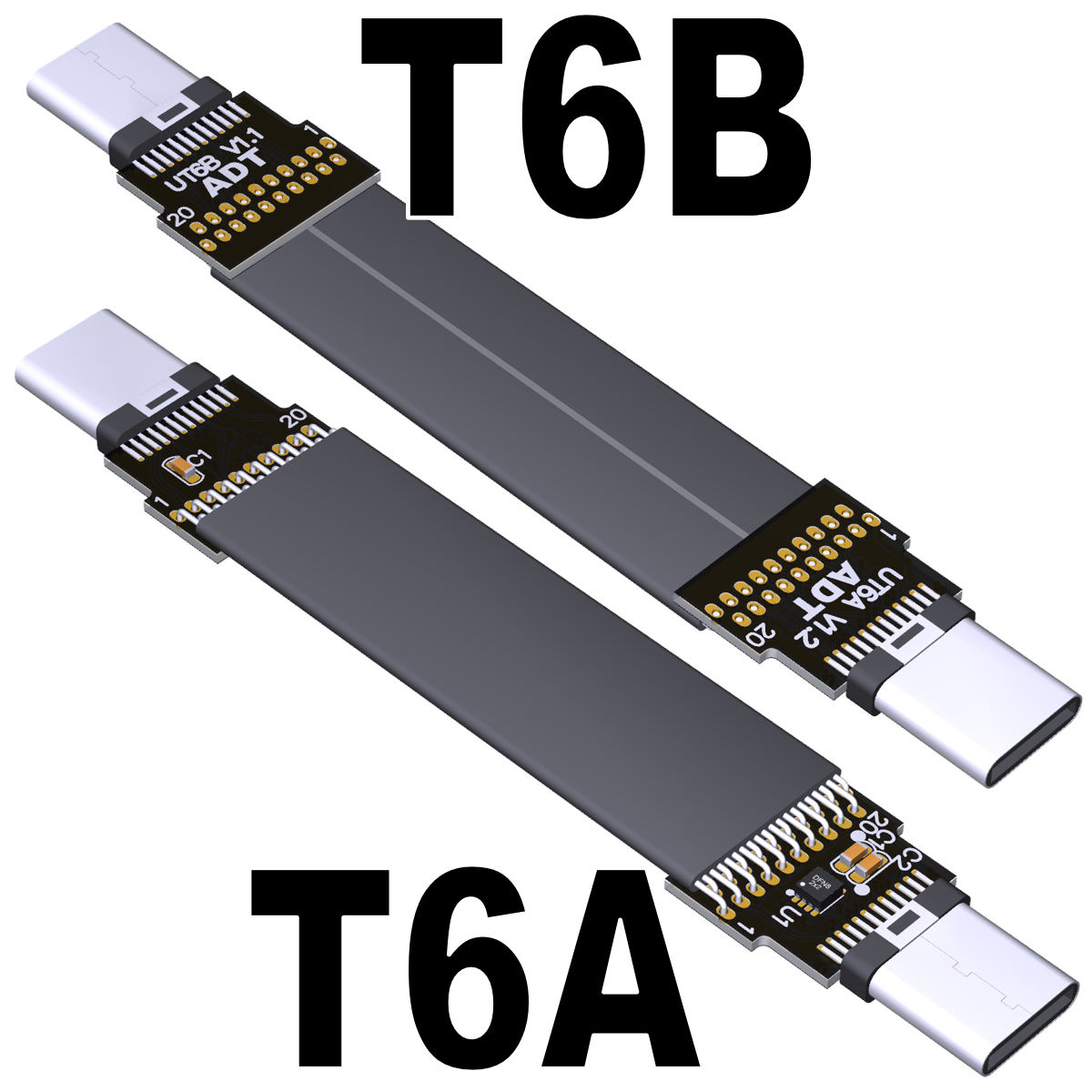

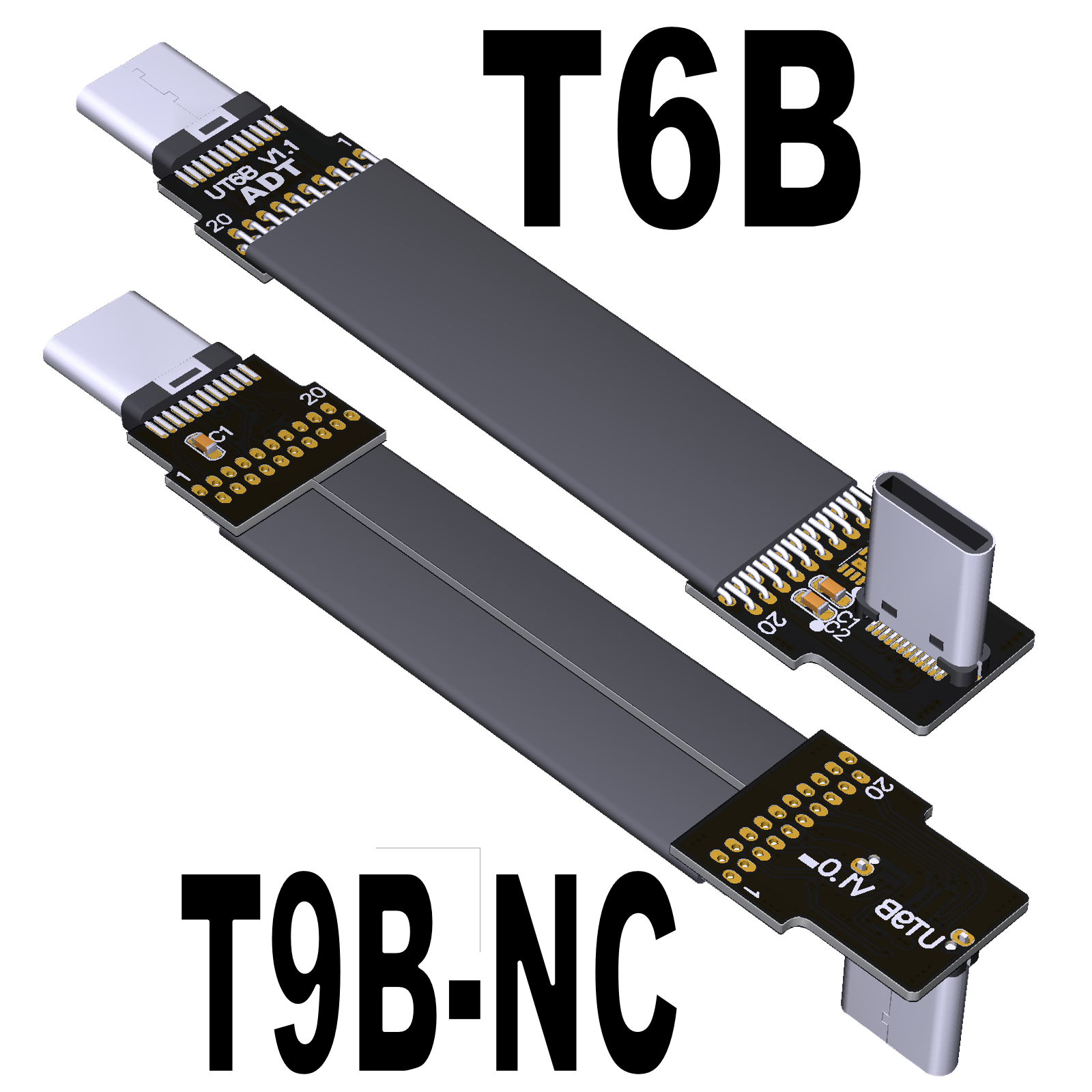

T6A/T6B平直型type-C公头连接器

T7B 平直型type-C母座连接器

T8T 弯角型type-C母座连接器带2个定位孔

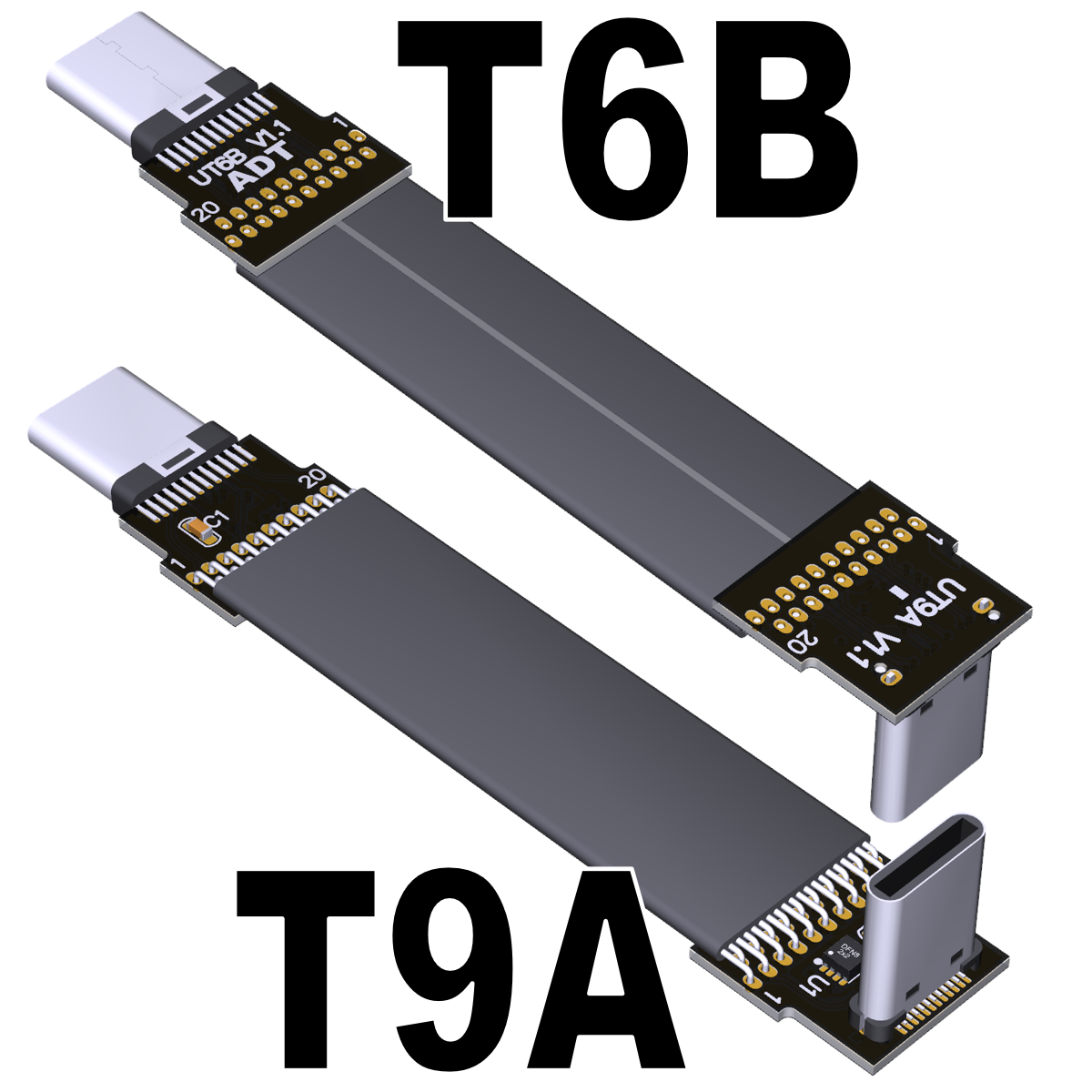

T9A 弯角型type-C公头连接器

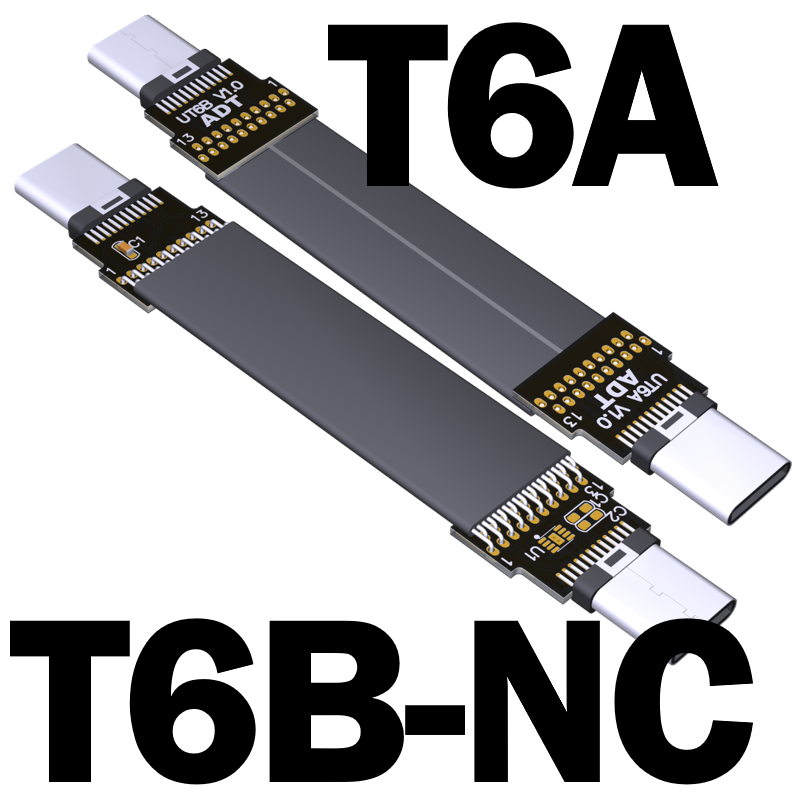

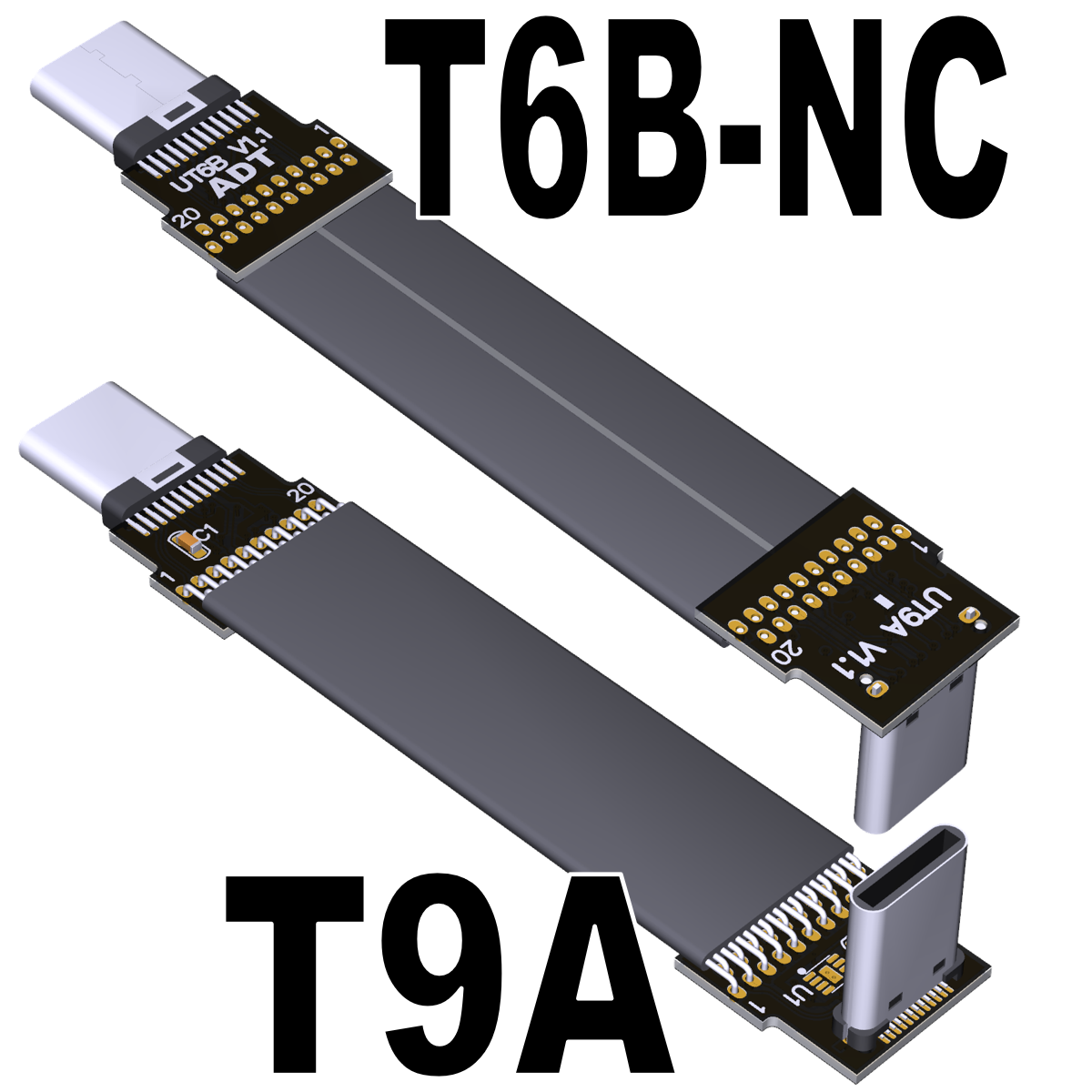

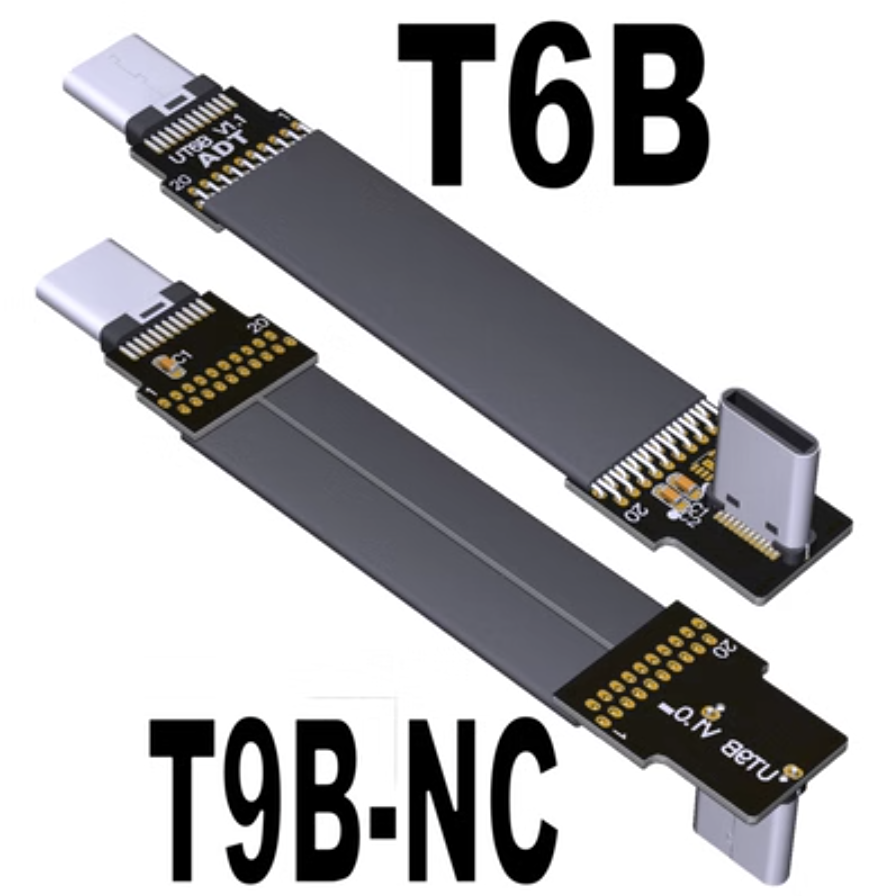

型号带-NC表示无e-mark芯片；型号带-BK表示有PCI挡板。

备注1：速度带宽：线长50cm以内支持gen2速度，3米内支持gen1速度。

常见的USB延长转接线本店都有，型号如下图：

产品优势:

一．线材优势，使用德国专利进口线材。

二．线长优势，从3厘米到3米都可以接受订做。

三．差分信号无过孔设计，信号纯净，不存在寄生电容及寄生电感的信号衰减干扰问题， 更不会有CAF微短路现象，产品经久耐用。

四．PCB选用高频低阻的优质材料，PCB做工精密，PCB使用高TG板材，铜材厚度加厚到1oz，PCB电源电路强化设计，再强化使用2条5V电源芯线，如此传输电流更强劲，支持达3A。

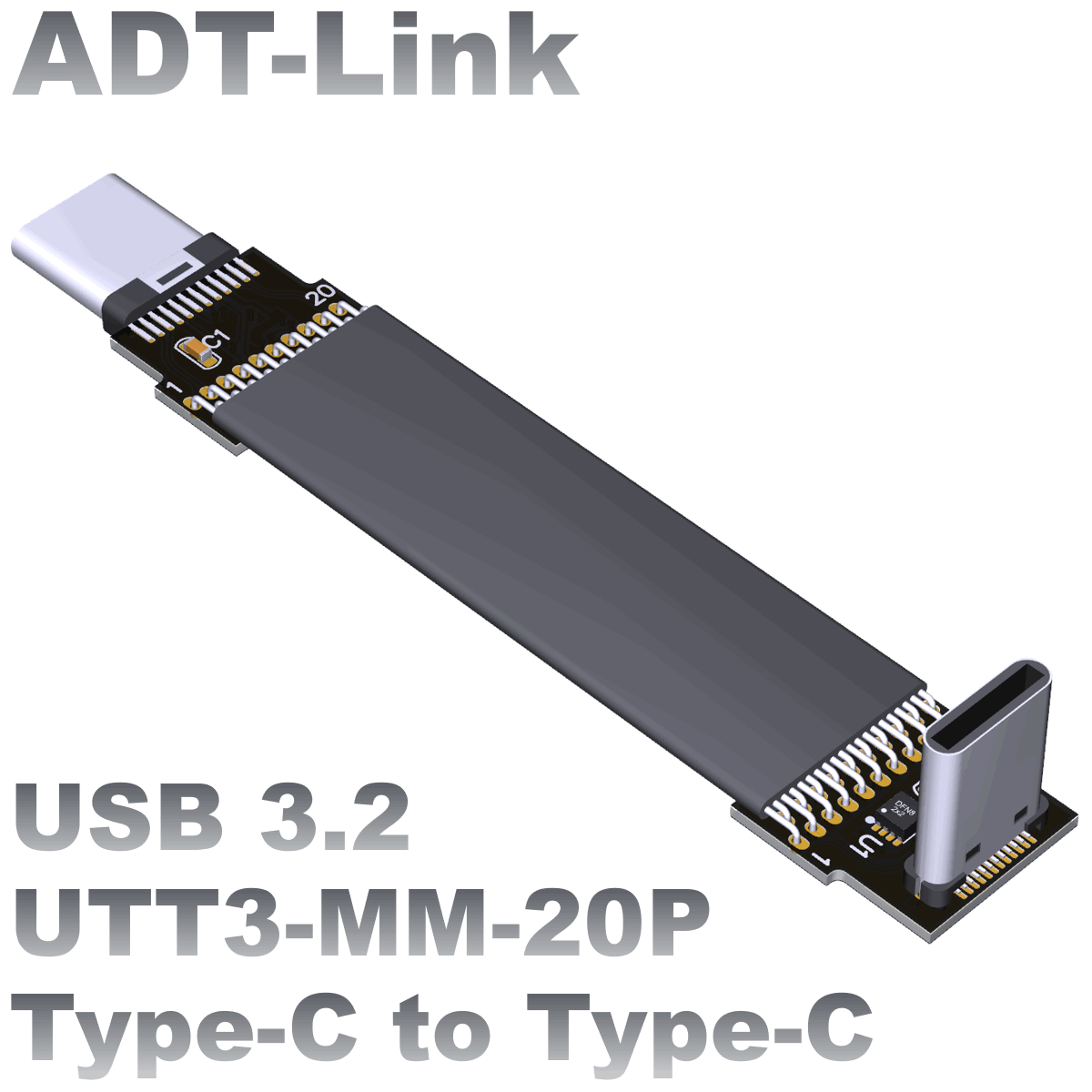

产品图片：

产品实拍:

技术问题总汇

线材的厚度多少？软吗？

本商品的线材厚度仅1.4mm，所以本商品的线材比较软一些。

线材的质量如何？有屏蔽吗？

采用EMI屏蔽导电聚合物，新型的材料用于EMI屏蔽，扁平电缆设计。 这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖，以防止电磁频率的入射或出射发射，最小化干扰和性能降级，并且减小展器的重量。

产品型号T6A带芯片与不带芯片的区别？

T6A带芯片是指PCB有焊上RichTek公司的RT1710 e-mark芯片，支持大电流 3A，可达5A。相容性，扩充性，安全性相对较好。支持Alternate Mode, Vendor Defined Message (USB PD)

T6A-NC不带芯片的版本，只适合普通用途，不支持大电流，USB的数据传输功能仍可正常使用。

 技术资料下载:

3D尺寸图： http://www.adtlink.cn/download/UTT3-MM-20P.ZIP

原理图： http://www.adtlink.cn/download/schematic_usb.pdf

规格书：联系客服

友情提示：3D尺寸PDF档请使用Adobe Acrobat Reader DC原厂软件
