UTT3-MF-20P series

ADT工厂直销,产品性能优良,口碑超好产品, 100%全检通电测试发货

公司品牌：ADT（尔达特）电子

产品型号：UTT3-MF-20P系列商品

产品名称：USB3.2 Type C转接延长线

线材长度：3-300cm(支持长度定制)

适配范围： USB 3.2 USB-C 转 USB-C （支持OTG）

速度带宽：USB 3.2标准, Gen2x2 20G.bps(0.5米支持Gen2, 3米支持Gen1）

电流能力：3A (实测50cm以内支持3A，1米内支持1.5A)

产品应用： 手机，平板电脑，GPS导航仪，储存设备，影像设备，ROCK Pi 4 树莓派单片机开发板，内置USB设备延长转接的用途，方便用于USB设备充电和USB信号延长传输等等用途。

购买限制：这个产品设计给内置型USB设备连接使用，普通外接用途不适合，限产品工程师指定购买，个人买家请勿下单购买。这款产品结构脆弱易坏，不适合民用，普通用途不好用，不支持退换货，请考虑清楚再下单购买。

采购提示：务必先买1~2个样品测试验证无误后再批量采购。  本店可开立普票，如需开票请于提交订单时联系客服。

线材长度说明：

本店的线材长度是指可视线材的部份，不包含PCB以及连接器，如果包含PCB和连接器要再加4cm左右。如此总长约为9cm，参考下图线长5cm的尺寸标注。

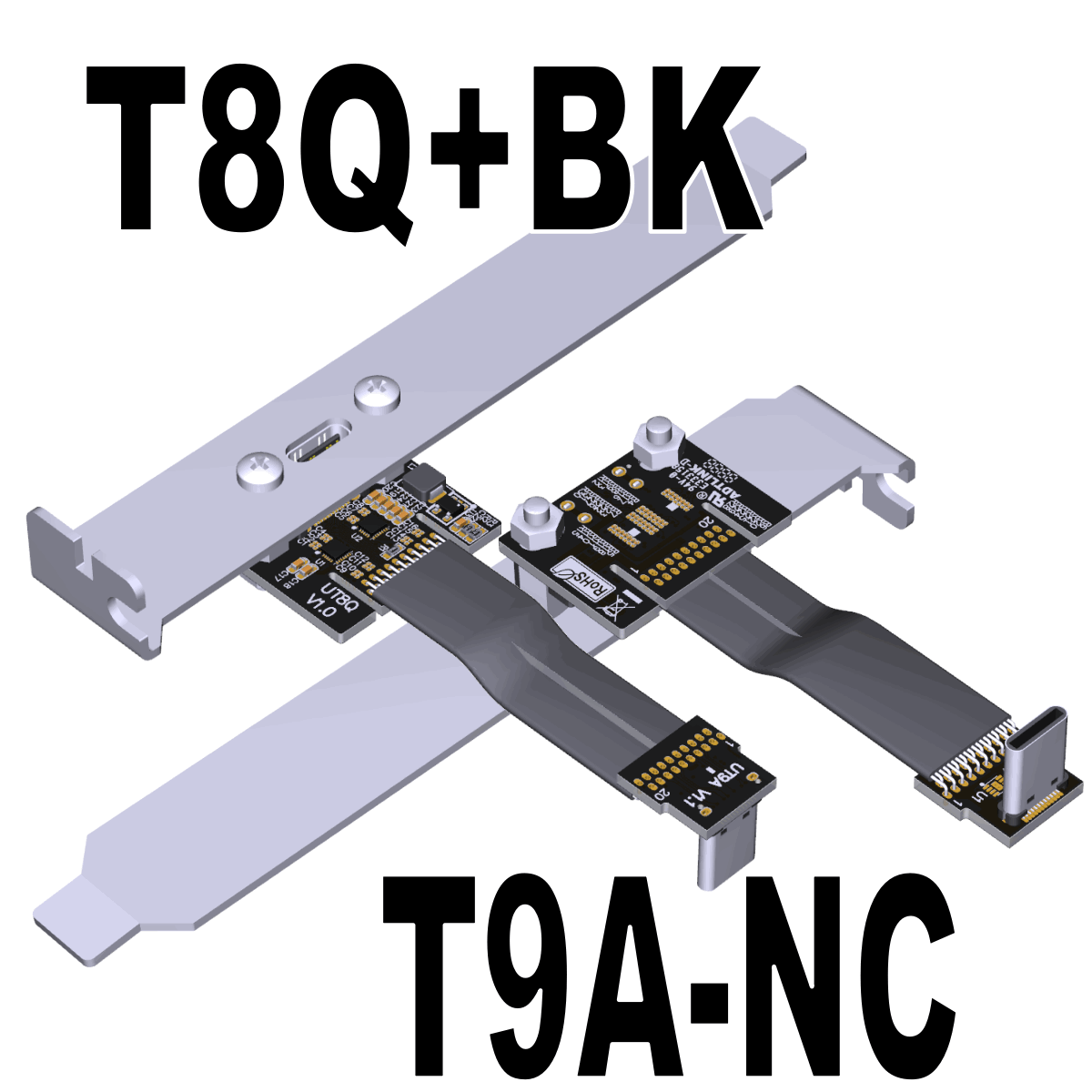

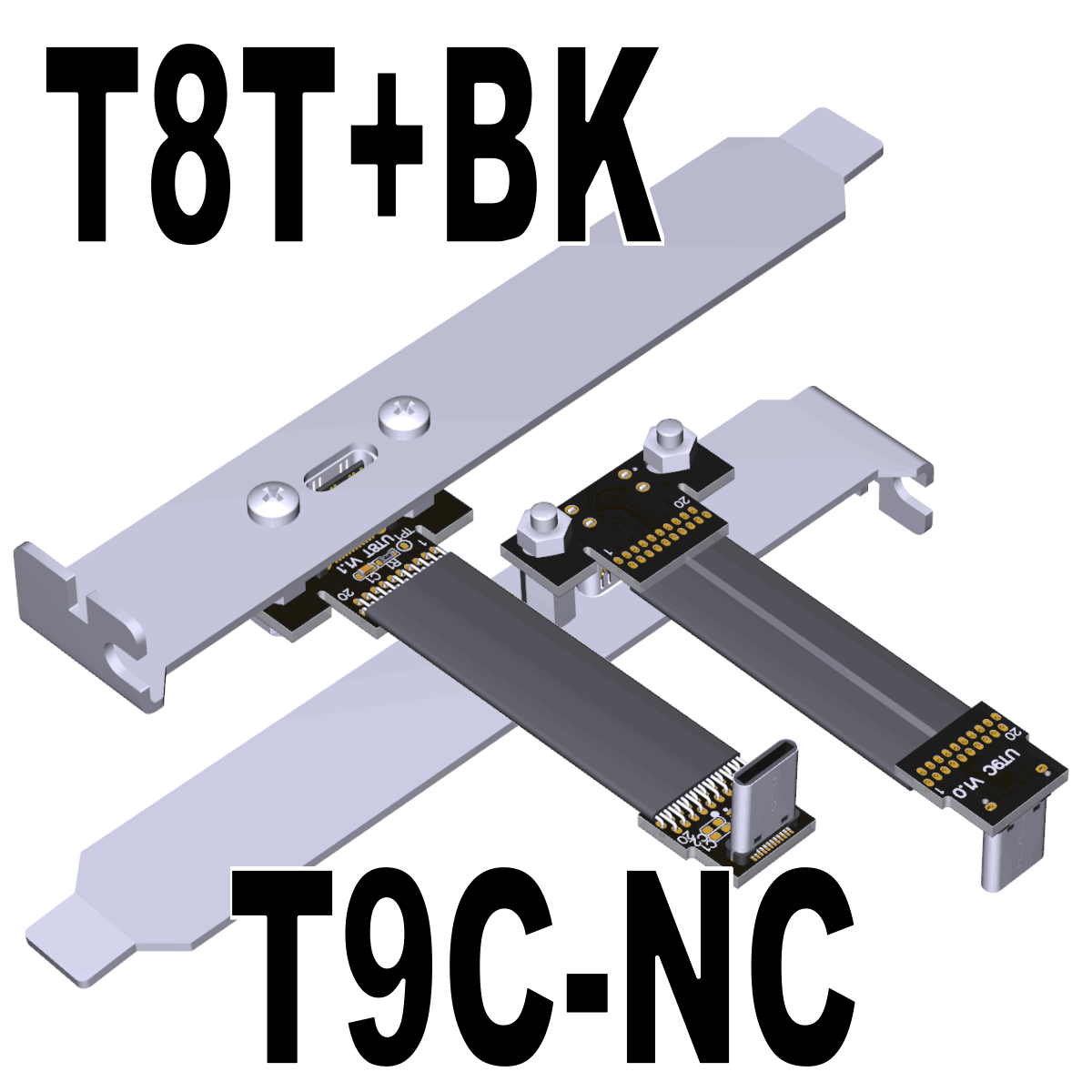

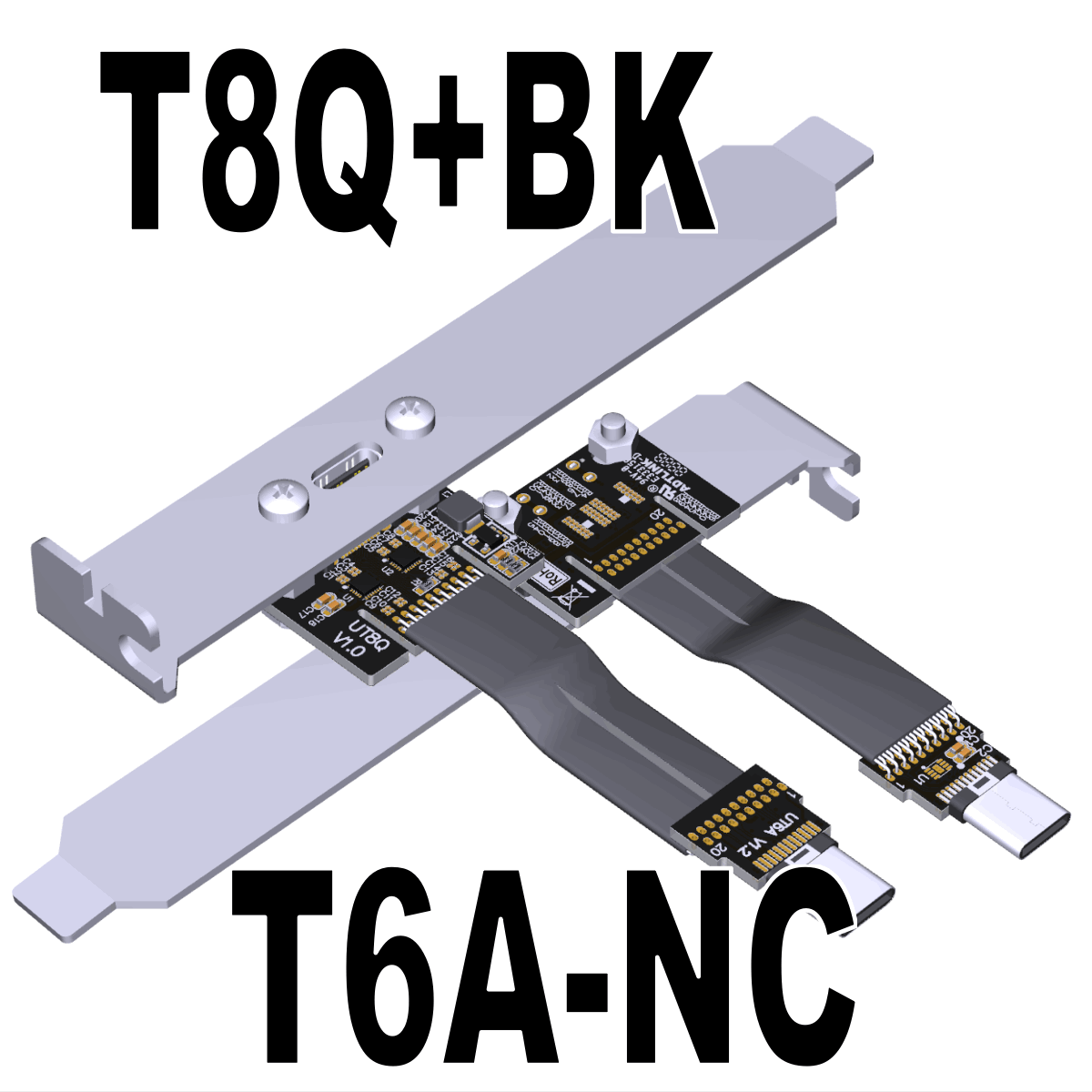

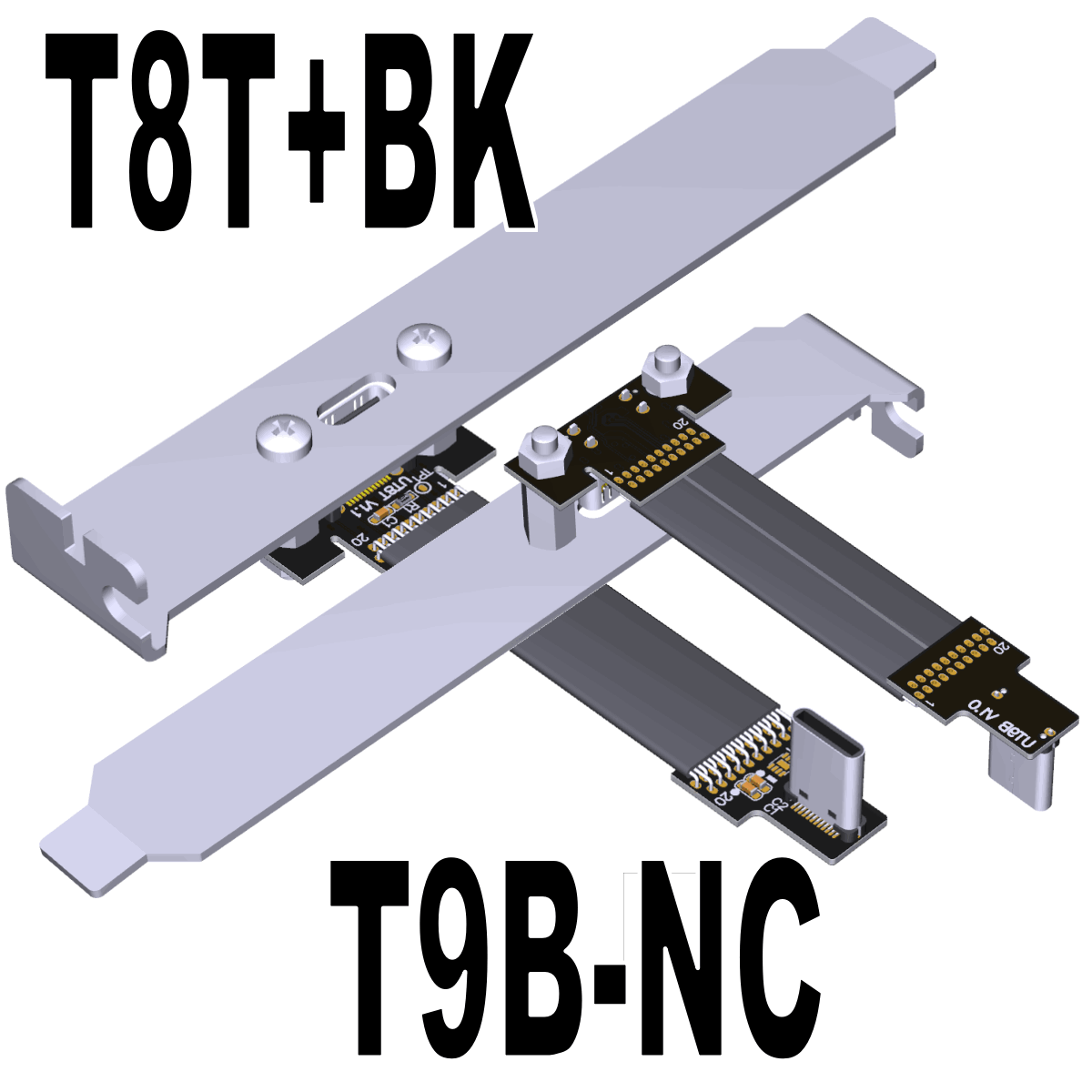

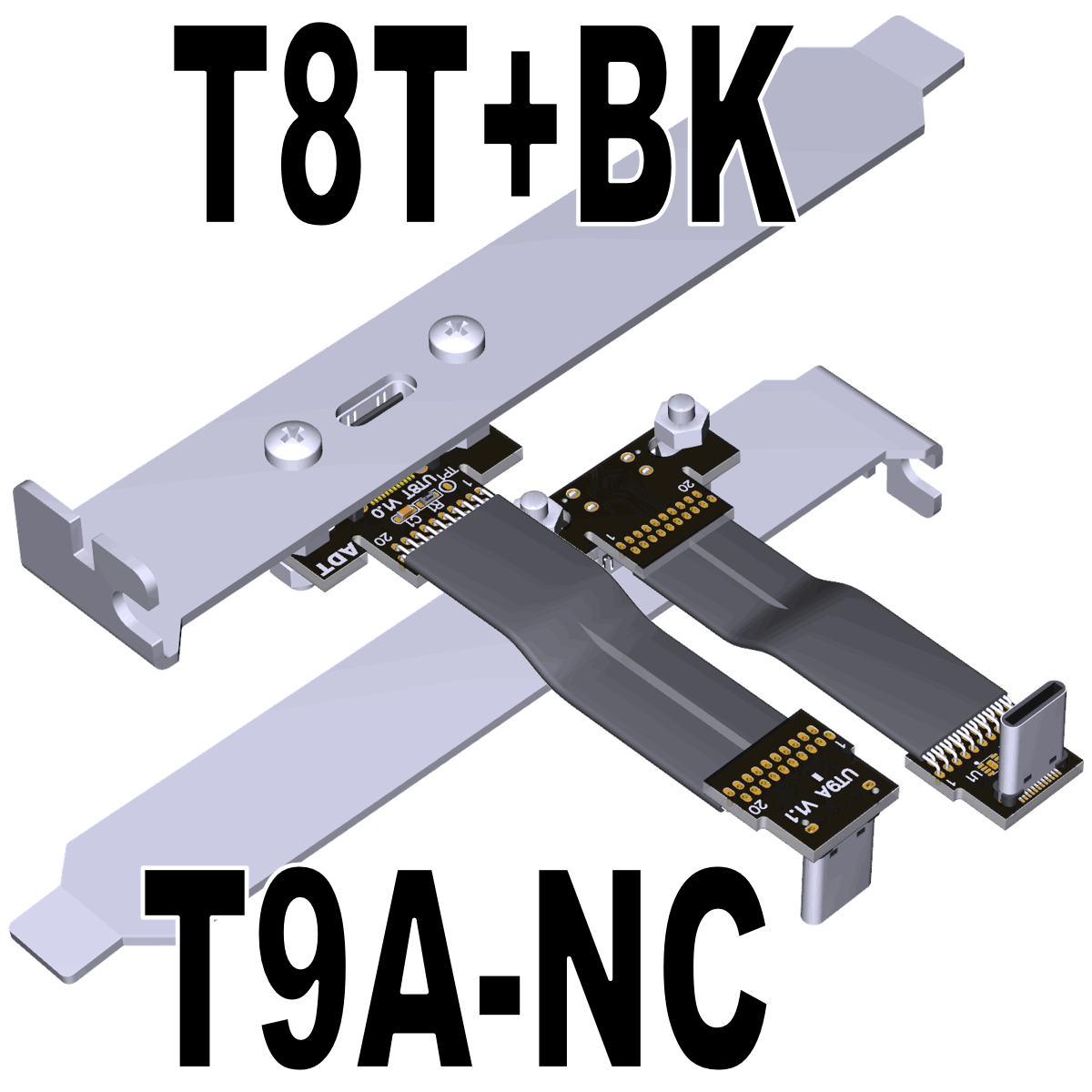

产品型号说明:

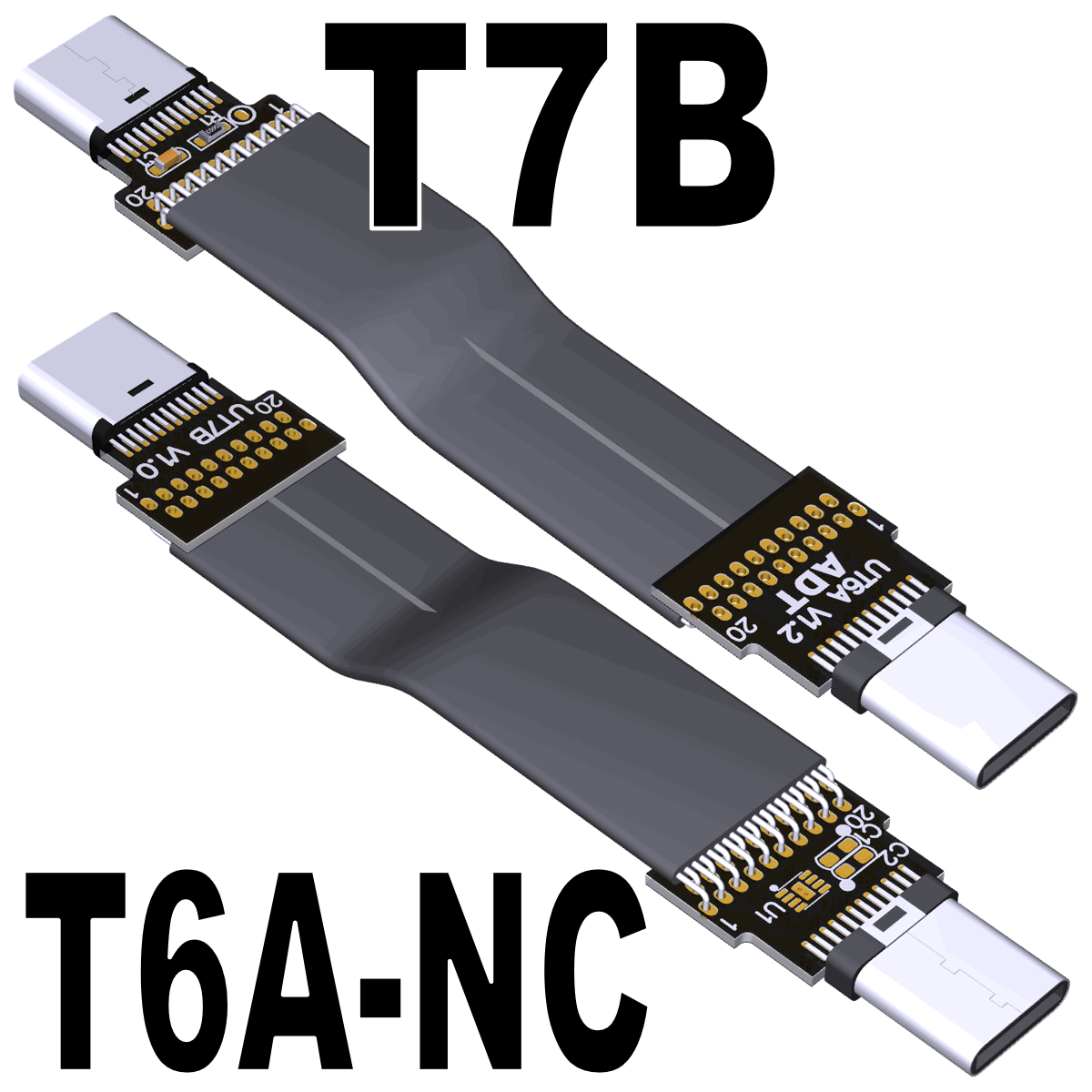

T6A/T6B平直型type-C公头连接器

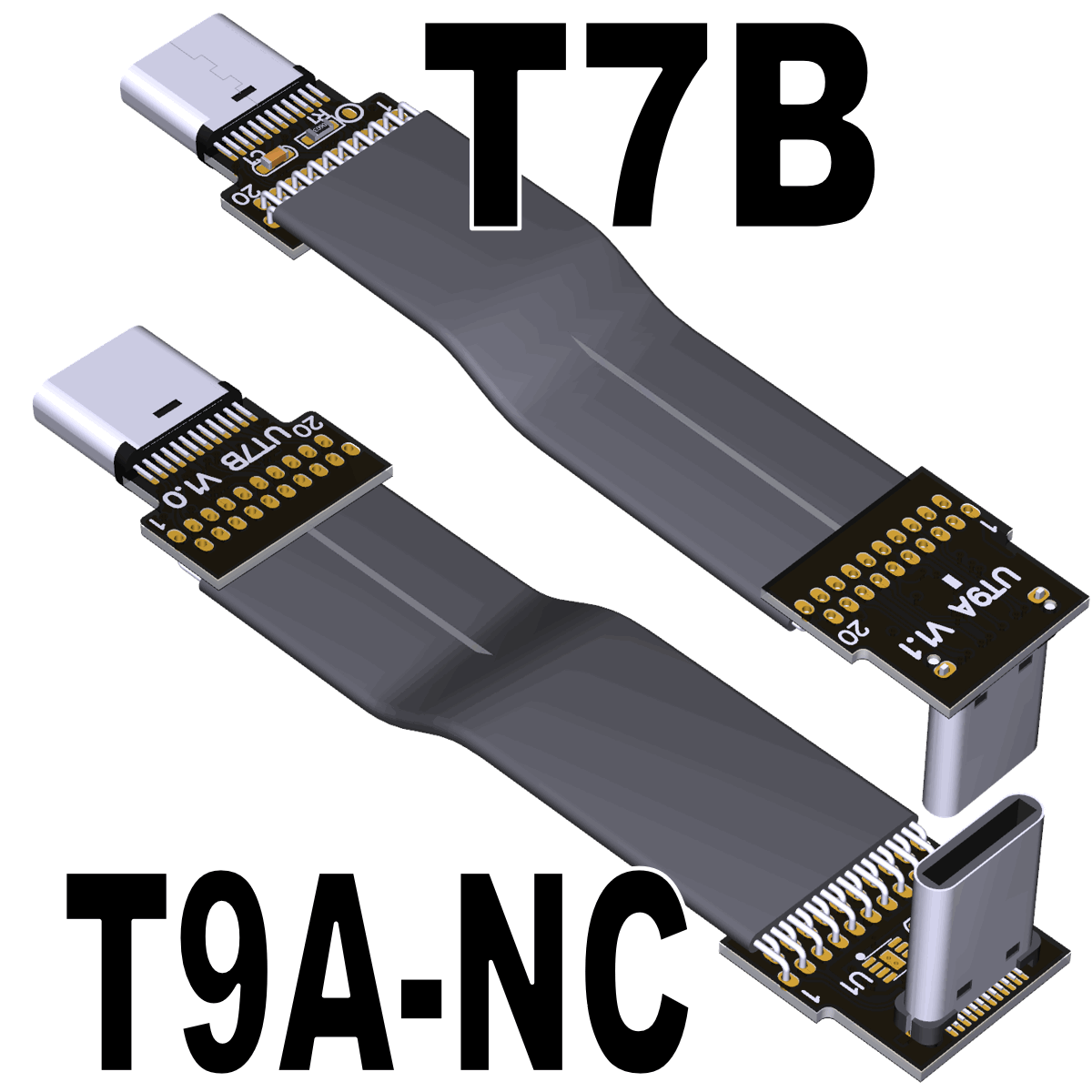

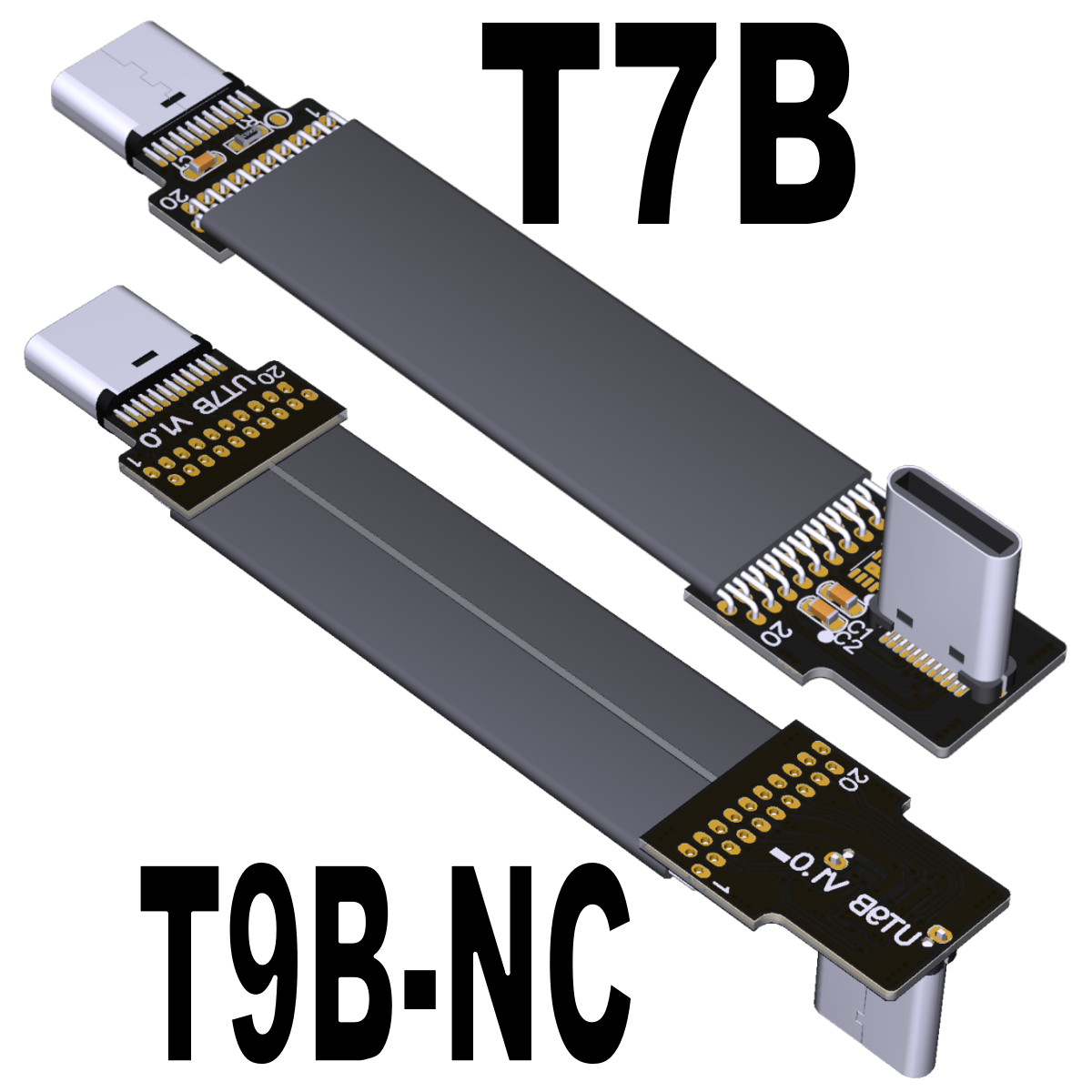

T7B 平直型type-C母座连接器

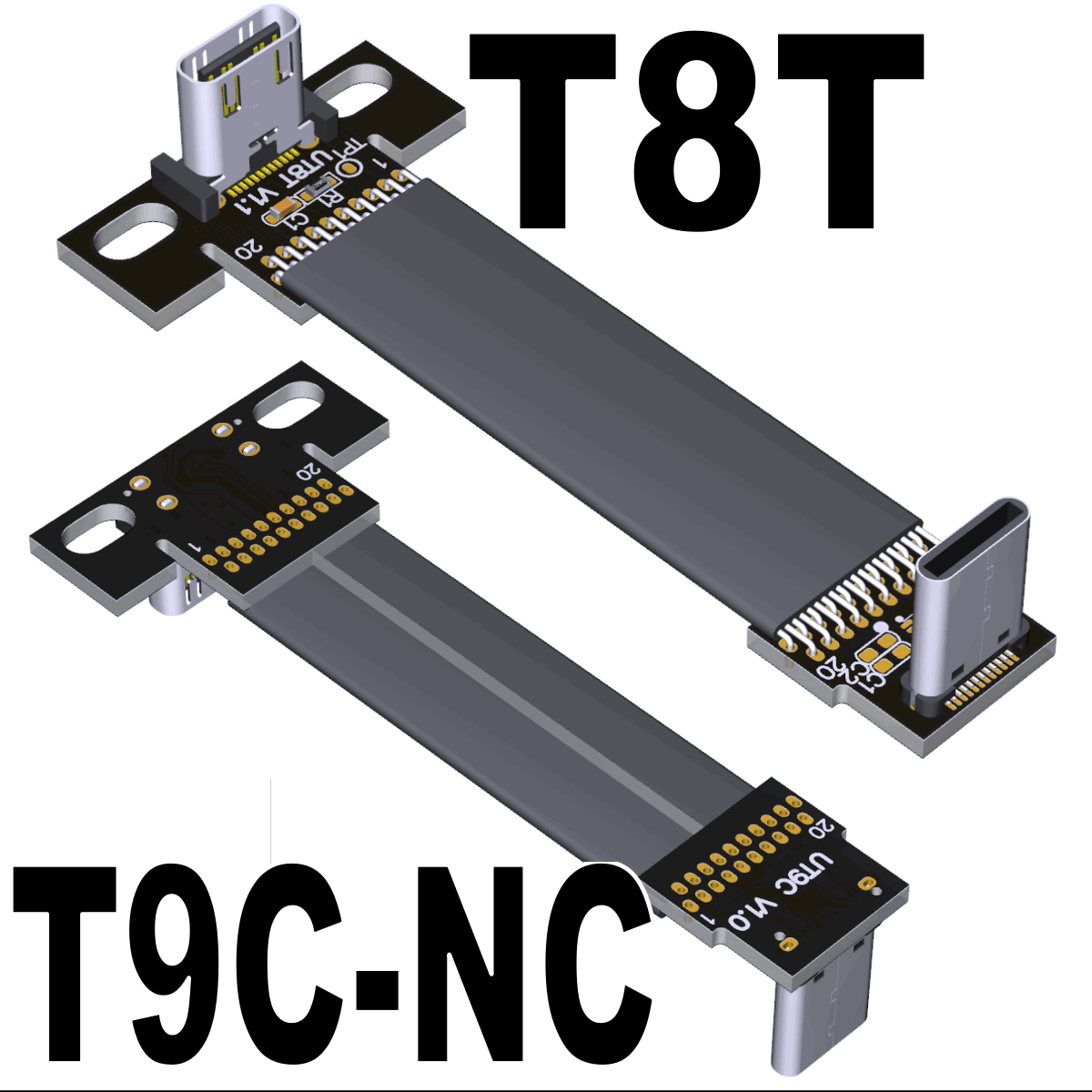

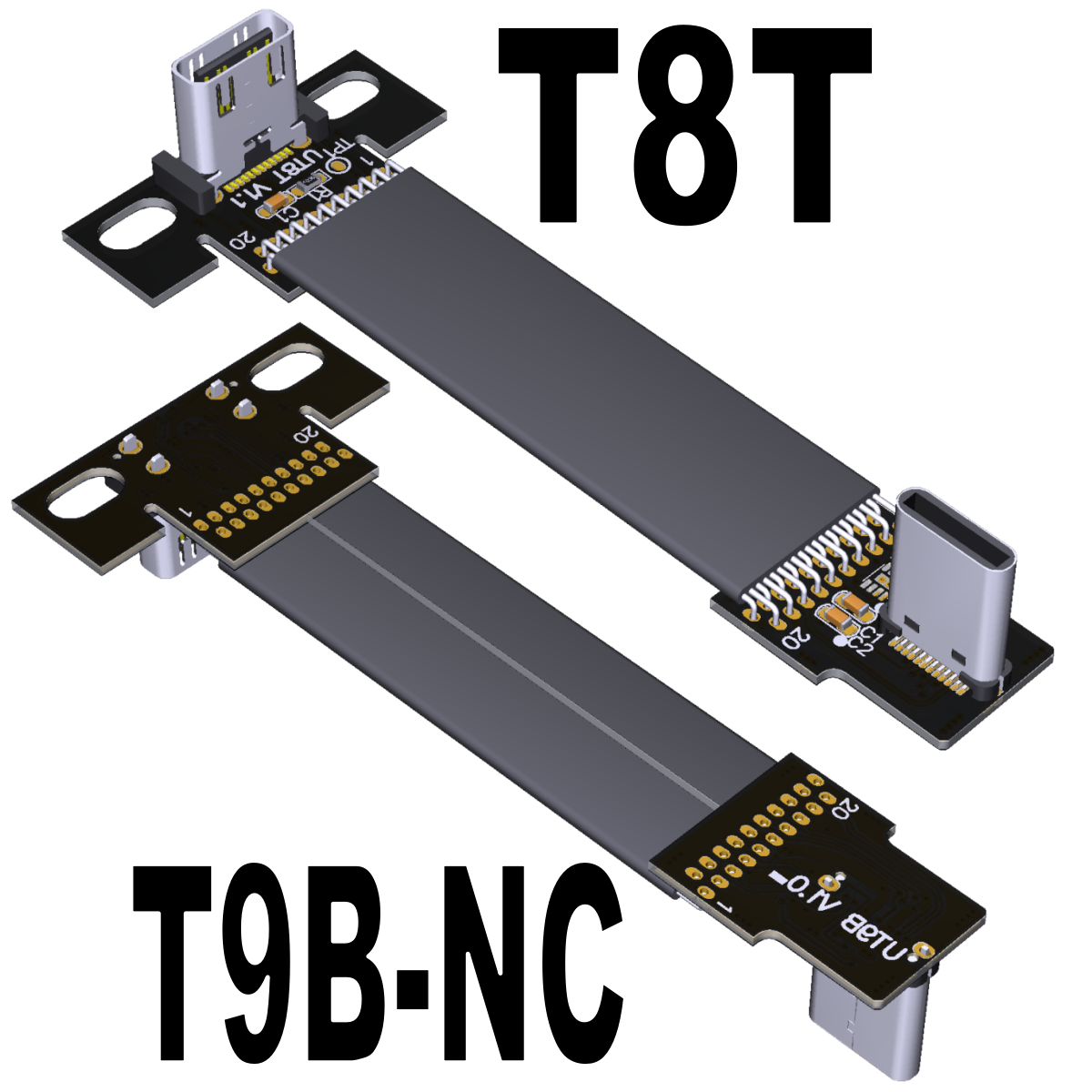

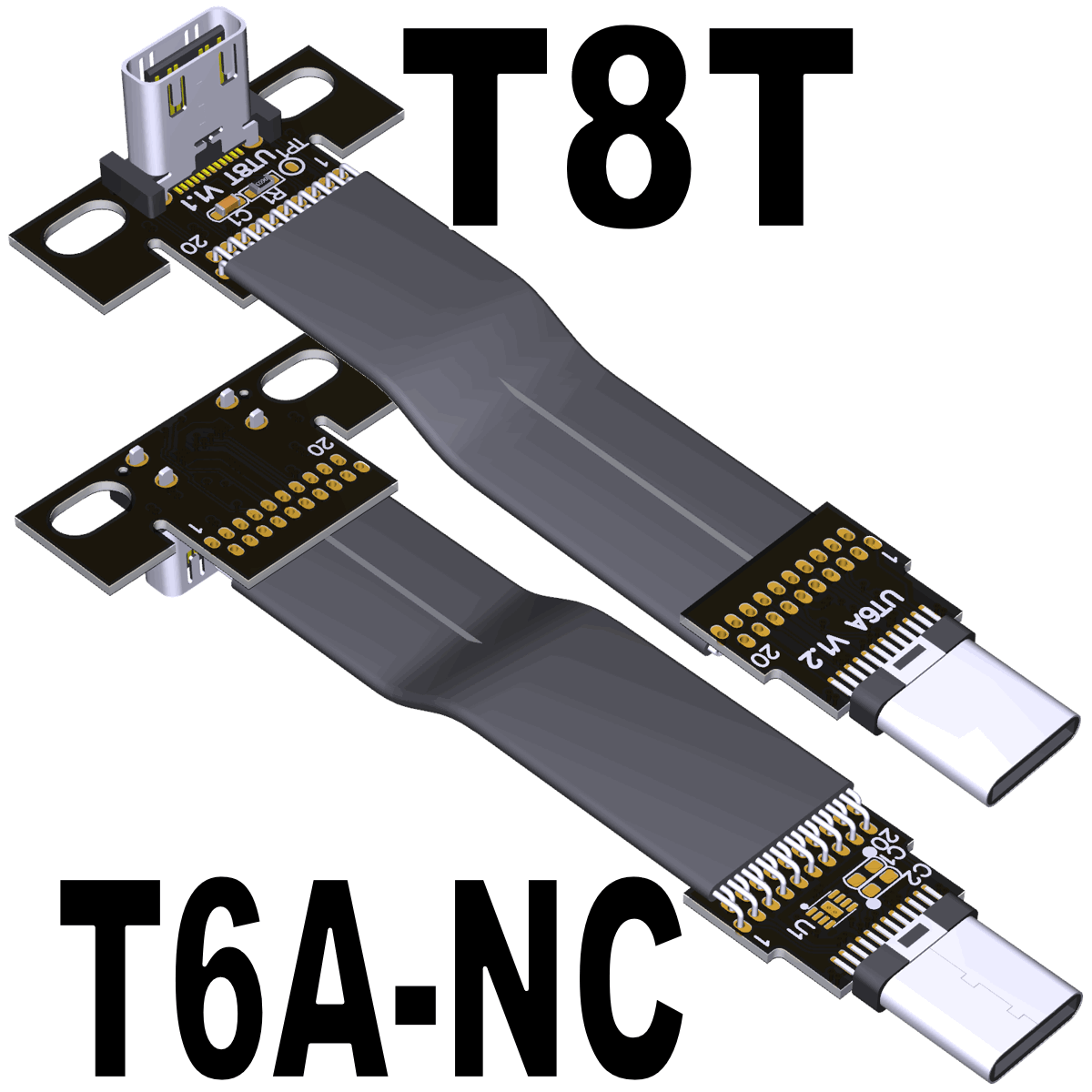

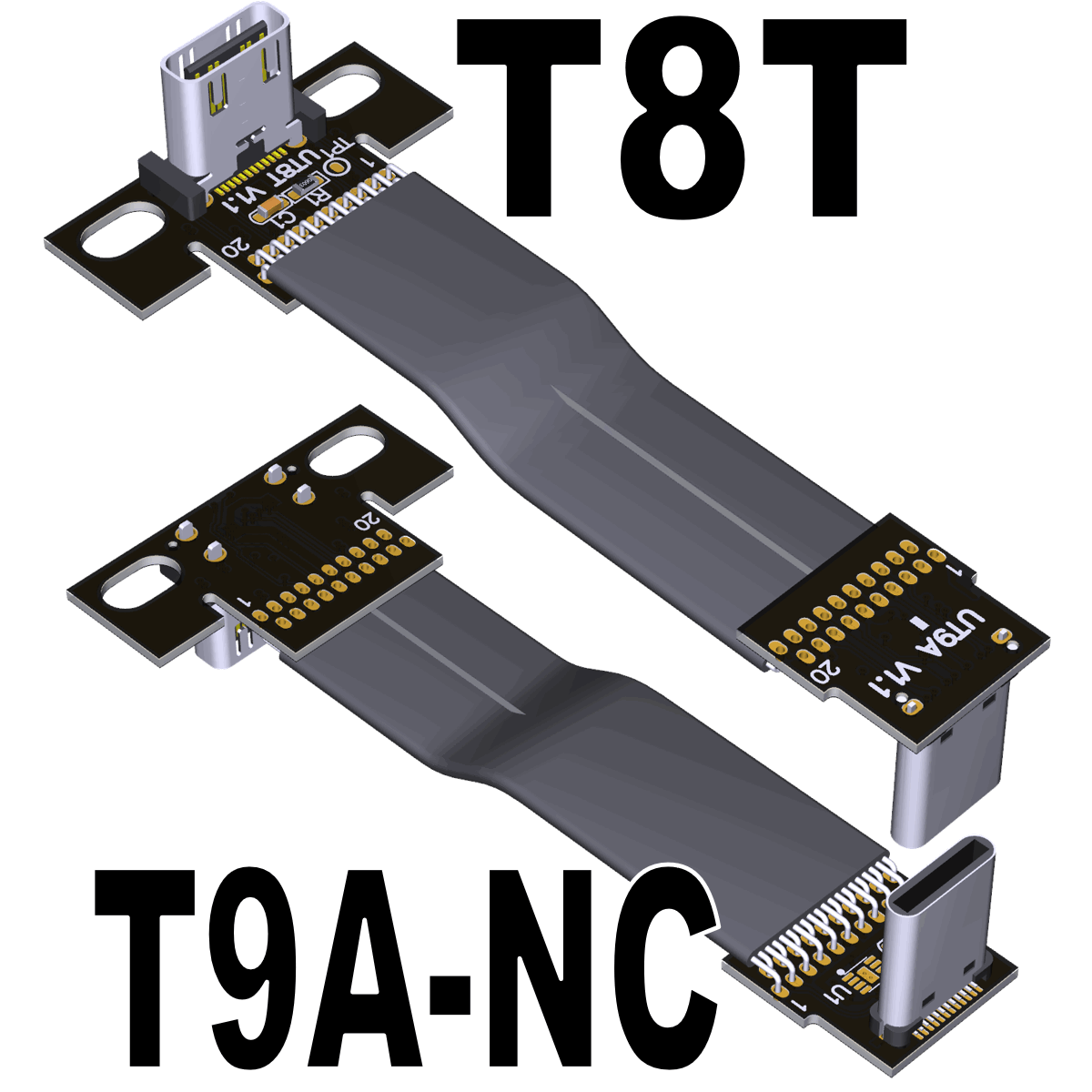

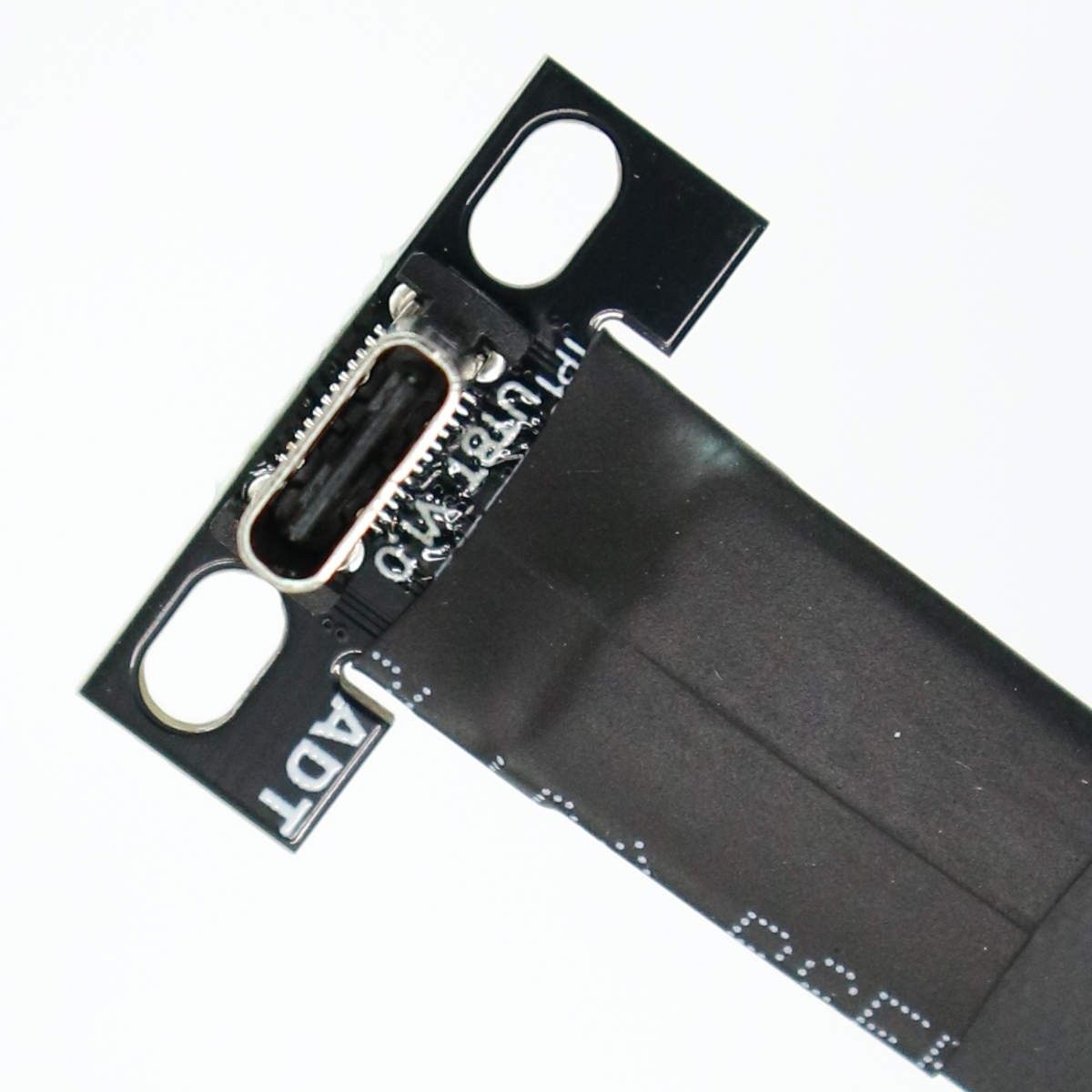

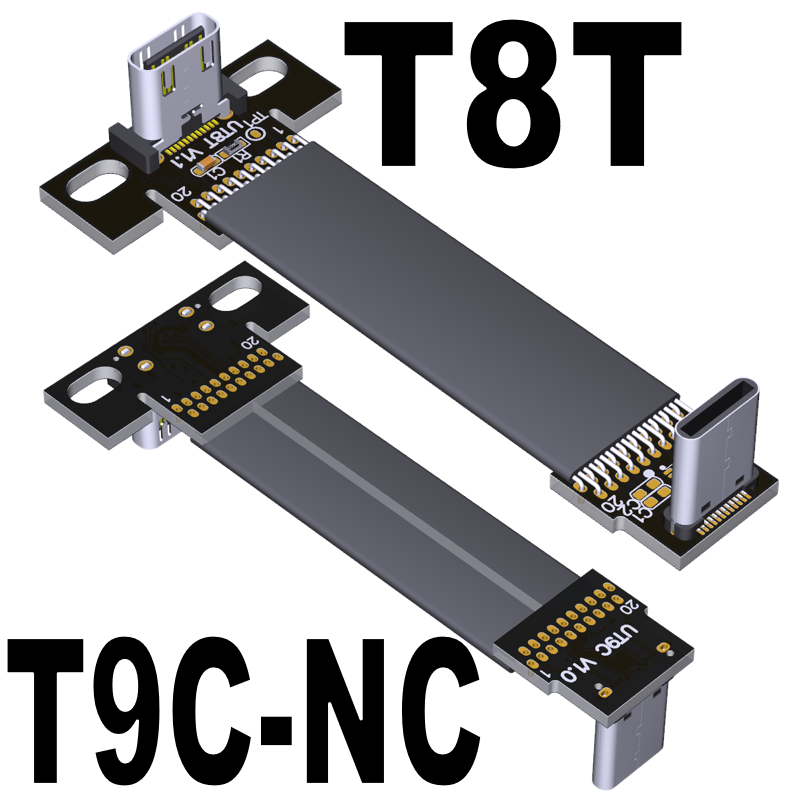

T8T 弯角型type-C母座连接器带2个定位孔

T9A 弯角型type-C公头连接器

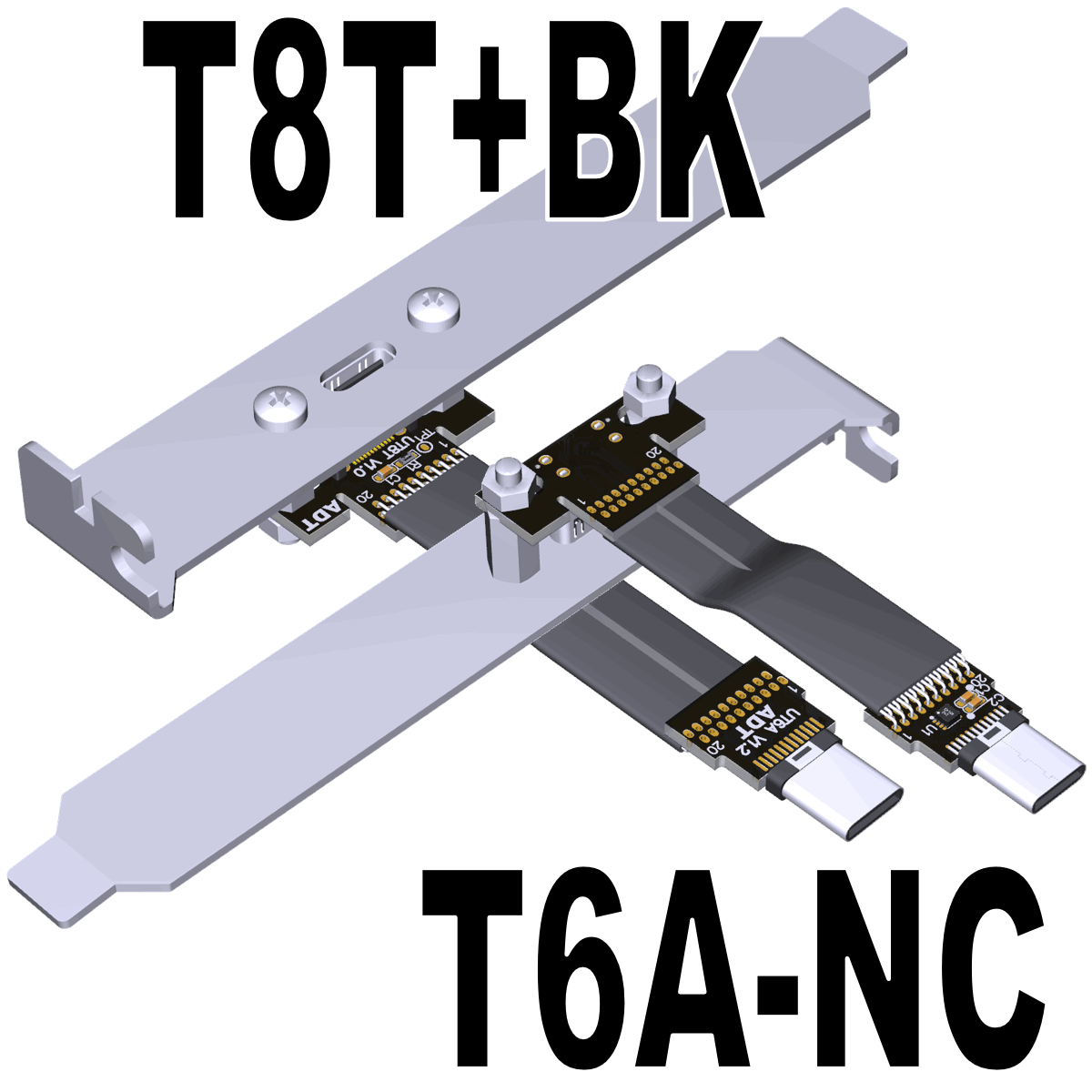

型号带-NC表示无e-mark芯片；型号带+BK表示有PCI挡板。

备注1：速度带宽：线长50cm以内支持gen2速度，3米内支持gen1速度。

常见的USB延长转接线本店都有，型号如下图：

产品图片：

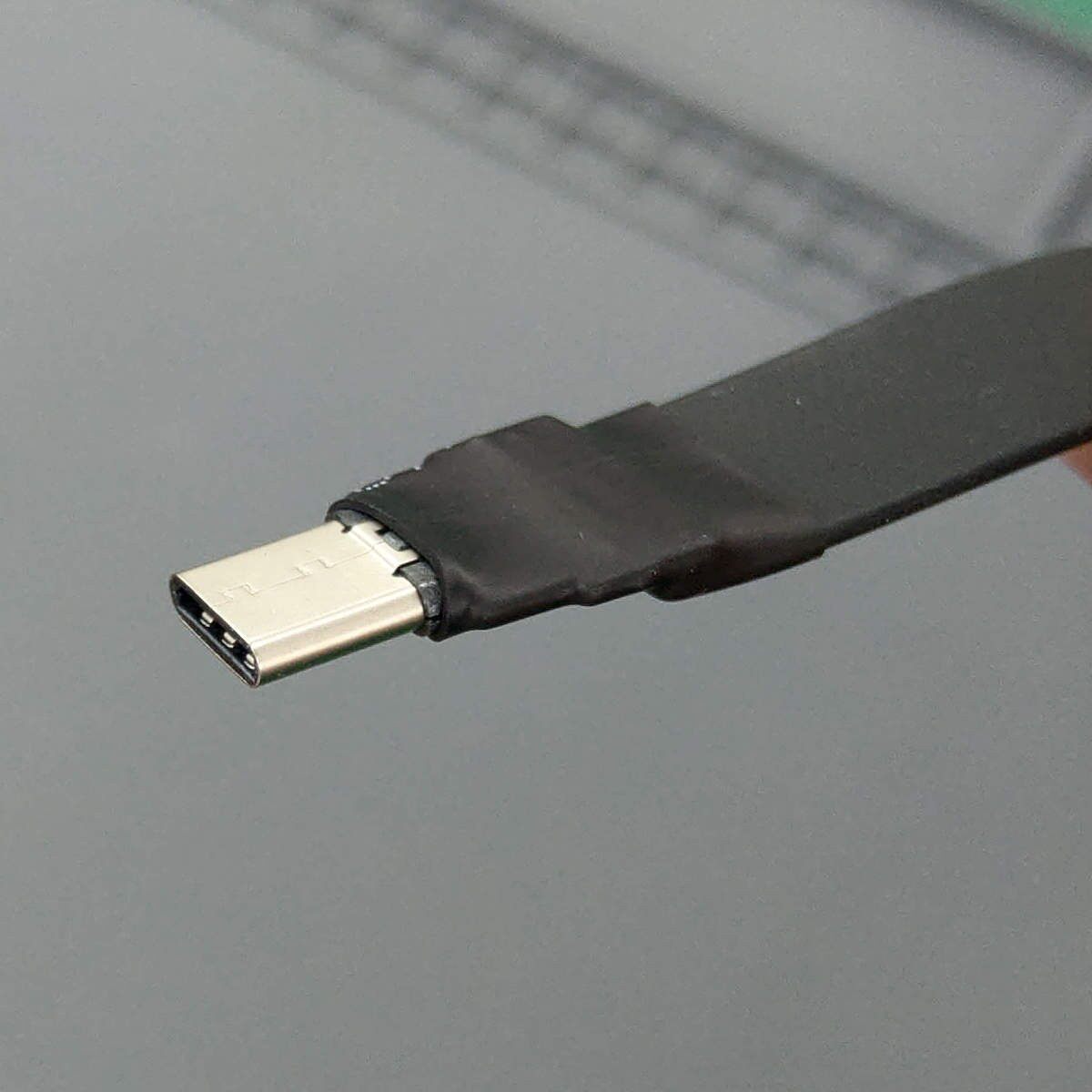

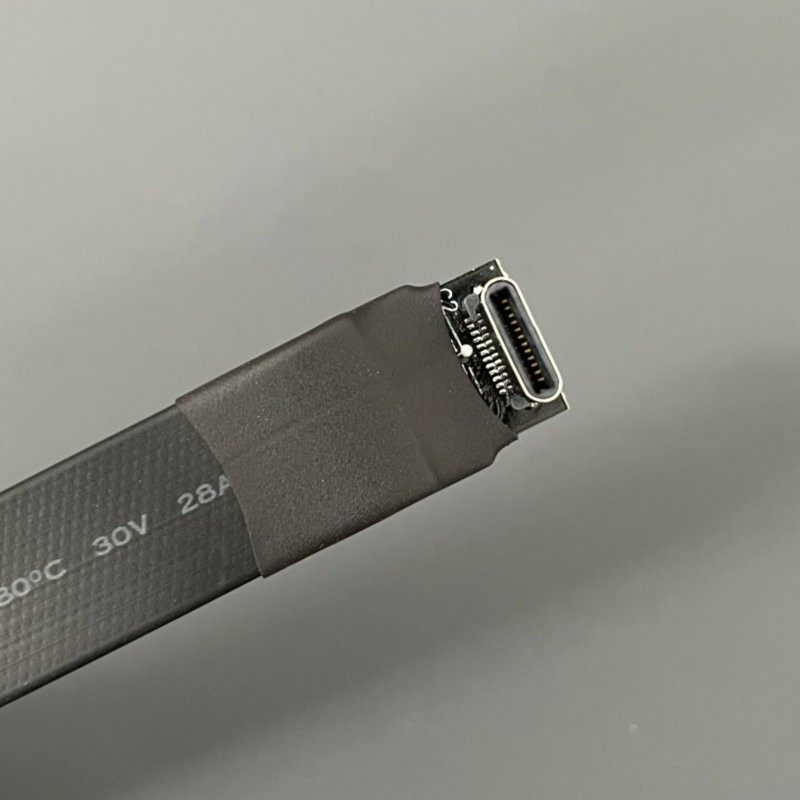

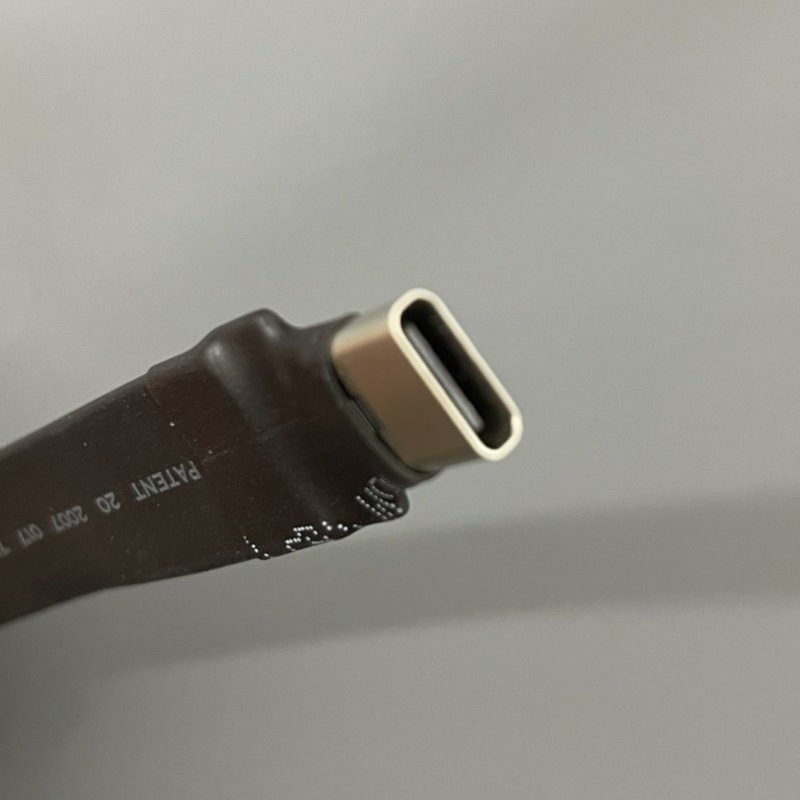

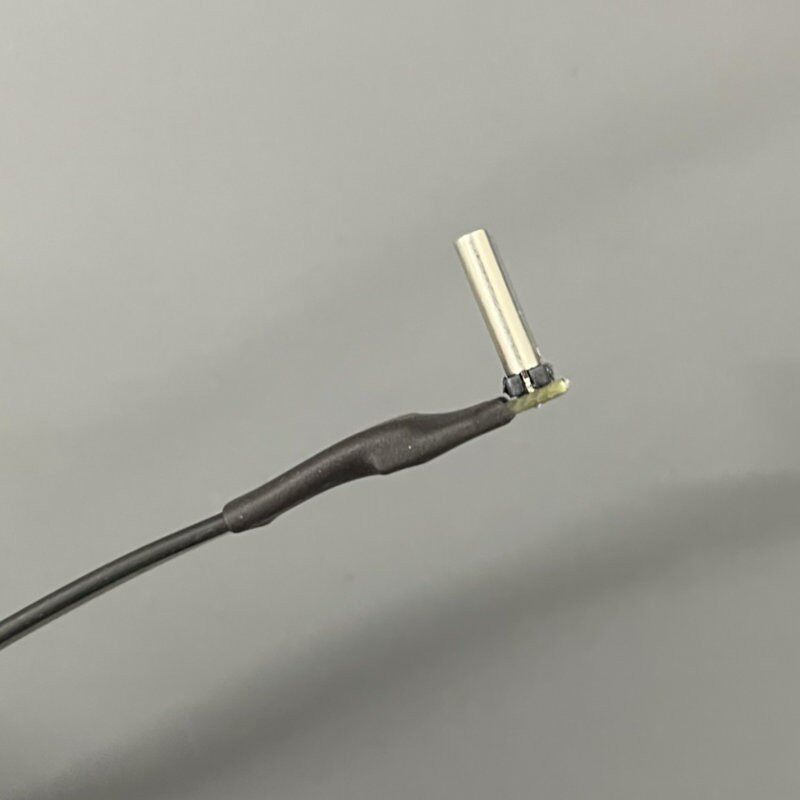

产品实拍:

技术问题总汇

线材的厚度多少？软吗？

本商品的线材厚度仅1.4mm，所以本商品的线材比较软一些。

线材的质量如何？有屏蔽吗？

采用EMI屏蔽导电聚合物，新型的材料用于EMI屏蔽，扁平电缆设计。 这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖，以防止电磁频率的入射或出射发射，最小化干扰和性能降级，并且减小展器的重量。

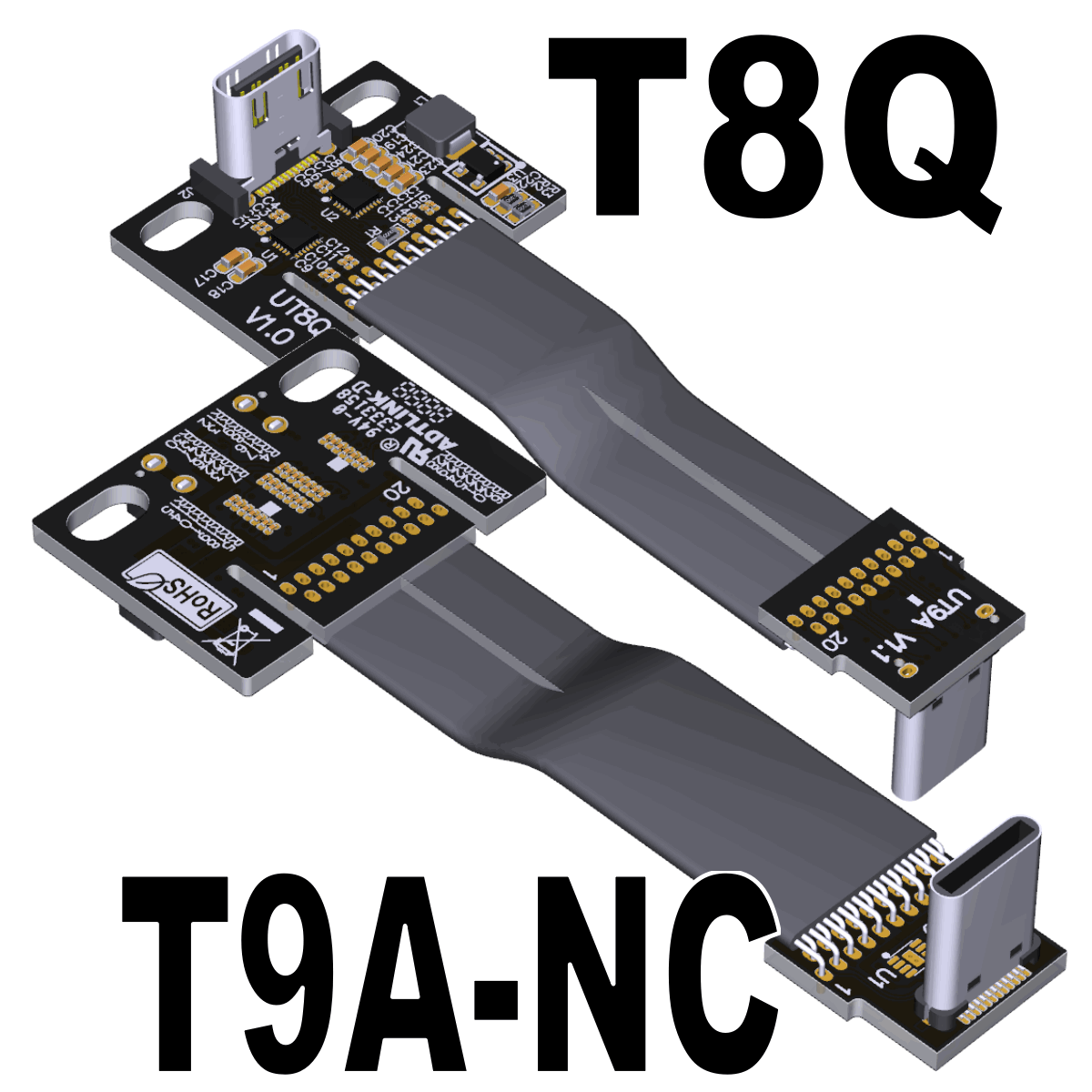

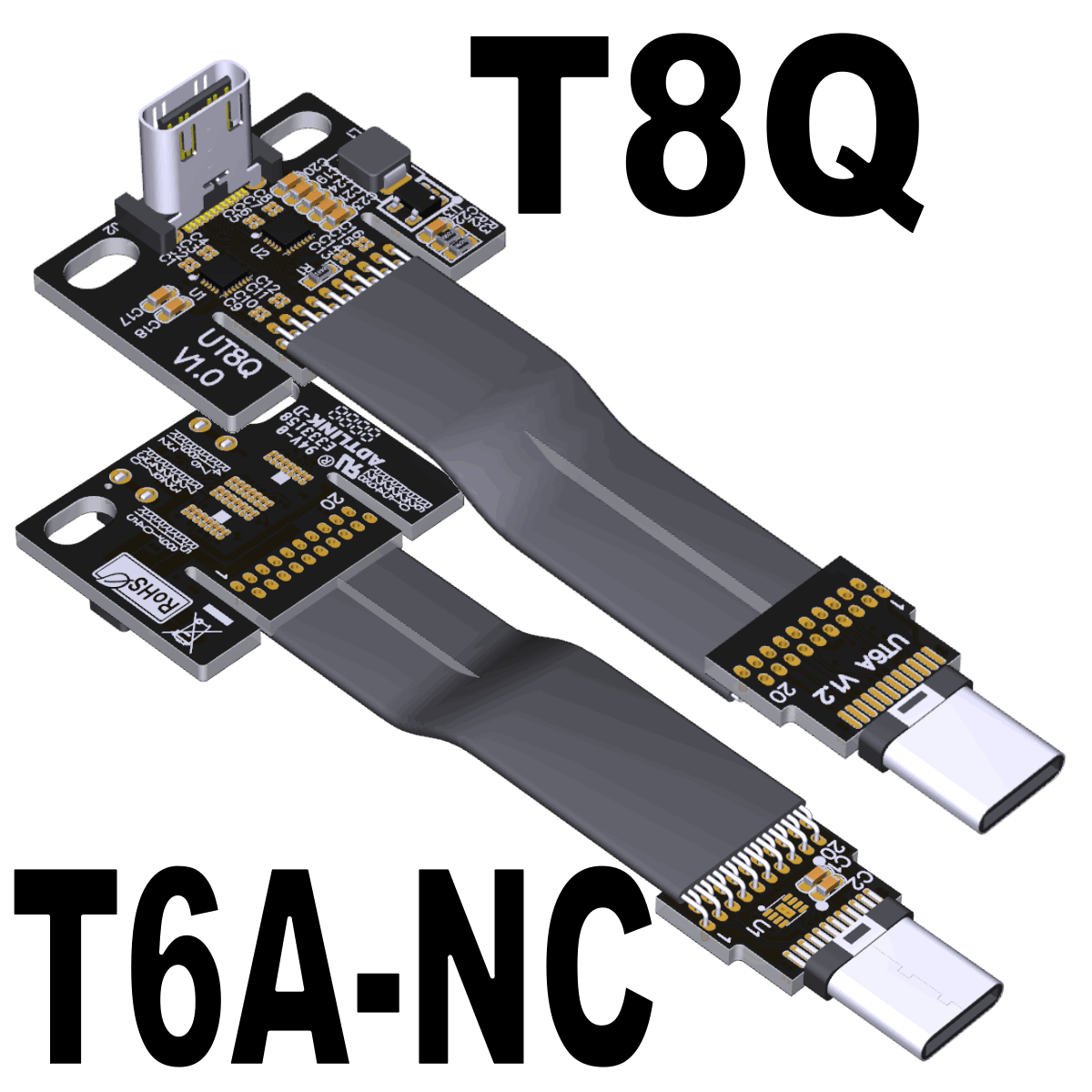

型号UT8T/UT8Q区别？

型号UT8T无芯片，二条USB线串接后信号衰减可能无法满足USB高速信号传送的要求。

型号UT8Q带芯片，采用Diodes/Pericom公司的Redriver信号中继器(Repeater IC) ，此芯片可以重新产生信号，加强其信号品质。减少信号传送的错误发生率，参考示意图如下：

技术资料下载:

3D尺寸图：  http://www.adtlink.cn/download/UTT3-MF-20P.ZIP

原理图：  http://www.adtlink.cn/download/schematic_usb.pdf

规格书：联系客服

友情提示：3D尺寸PDF档请使用Adobe Acrobat Reader DC原厂软件

https://get.adobe.com/cn/reader/otherversions/
