R88SS, R88FF, R88NS, R88NF

此产品仅限工程人员使用，普通用途不兼容不能用，请慎拍！

ADT工厂直销,产品性能优良,口碑超好产品, 100%全检通电测试发货

公司品牌：ADT（尔达特）电子

产品型号：R系列商品

产品名称：PCI-E转接板延长线公对公、母对母

适用范围：Jump用途，PCIe信号延长用途

速度带宽：PCIe 3.0

线材长度：3~100cm （支持线长定制）

购买限制：仅供专业工程师指定购买，普通用途不适合不能用，普通买家请勿购买。

采购提示：务必先买1~2个样品测试验证无误后再批量采购。

友情提示：本商品兼容问题多，不正确组装或不当操作会烧毁你的设备。限专业工程师指定购买。本产品是订制品不退不换，请考虑并确认清楚再下单购买。

线材长度说明：

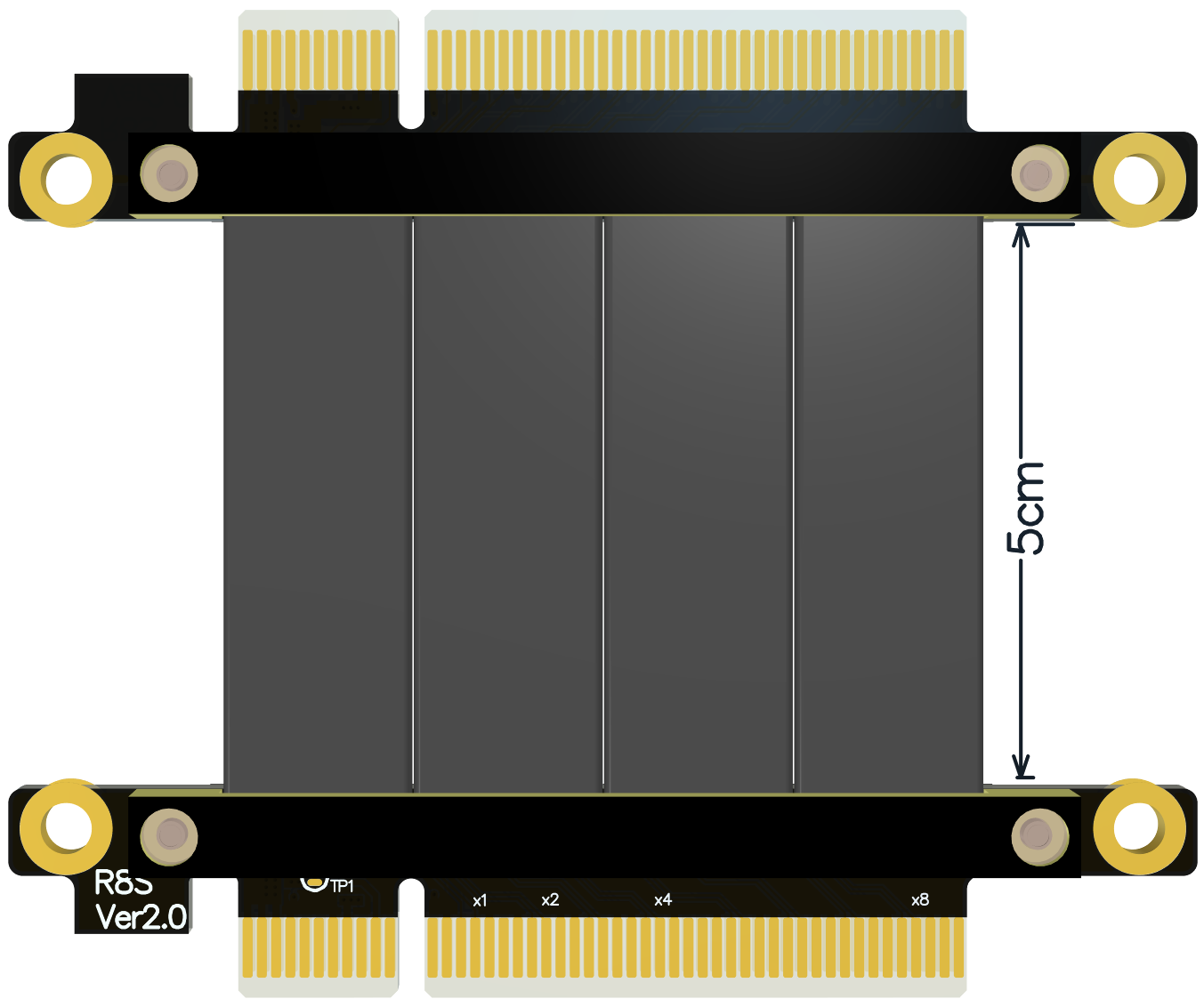

本店的线材长度是指可视线材的部份，不包含PCB以及连接器，参考下图5cm的尺寸标注。

 型号说明：

R11SS, PCIe x1 to PCIe x1 金手指公头对金手指公头，信号直连延长线
R11FF, PCIe x1 to PCIe x1 连接器母头对连接器母头，信号直连延长线
R11NS, PCIe x1 to PCIe x1 金手指公头对金手指公头，信号交换转接线
R11NF, PCIe x1 to PCIe x1 金手指公头对连接器母头，信号交换转接线
R22SS, PCIe x4 to PCIe x4 金手指公头对金手指公头，信号直连延长线
R22FF, PCIe x4 to PCIe x4 连接器母头对连接器母头，信号直连延长线
R22NS, PCIe x4 to PCIe x4 金手指公头对金手指公头，信号交换延长线
R22NF, PCIe x4 to PCIe x4 金手指公头对连接器母头，信号交换延长线

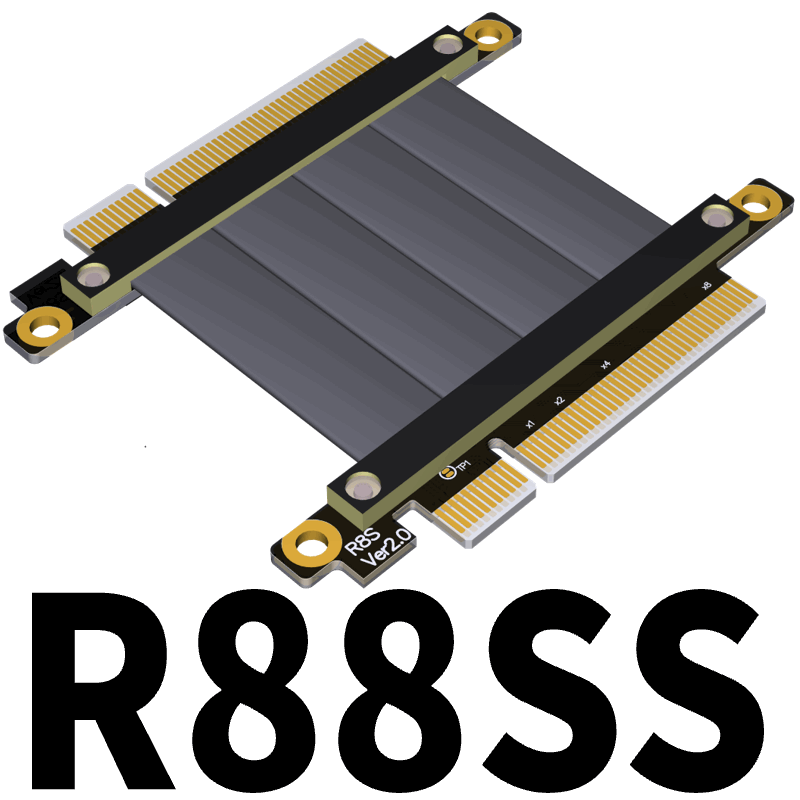

R88SS, PCIe x8 to PCIe x8 金手指公头对金手指公头，信号直连延长线

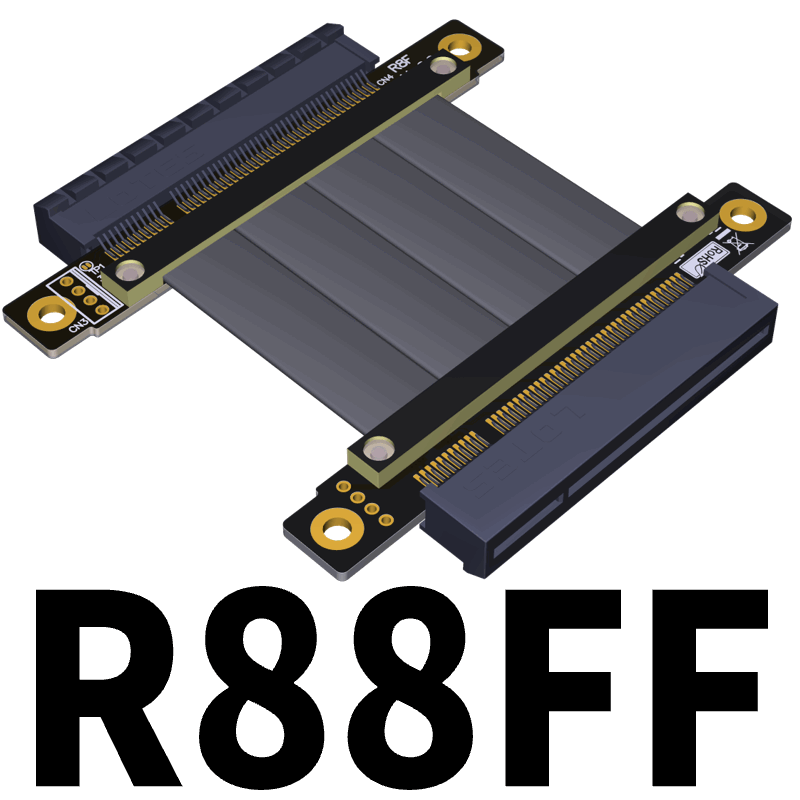

R88FF, PCIe x8 to PCIe x8 连接器母头对连接器母头，信号直连延长线

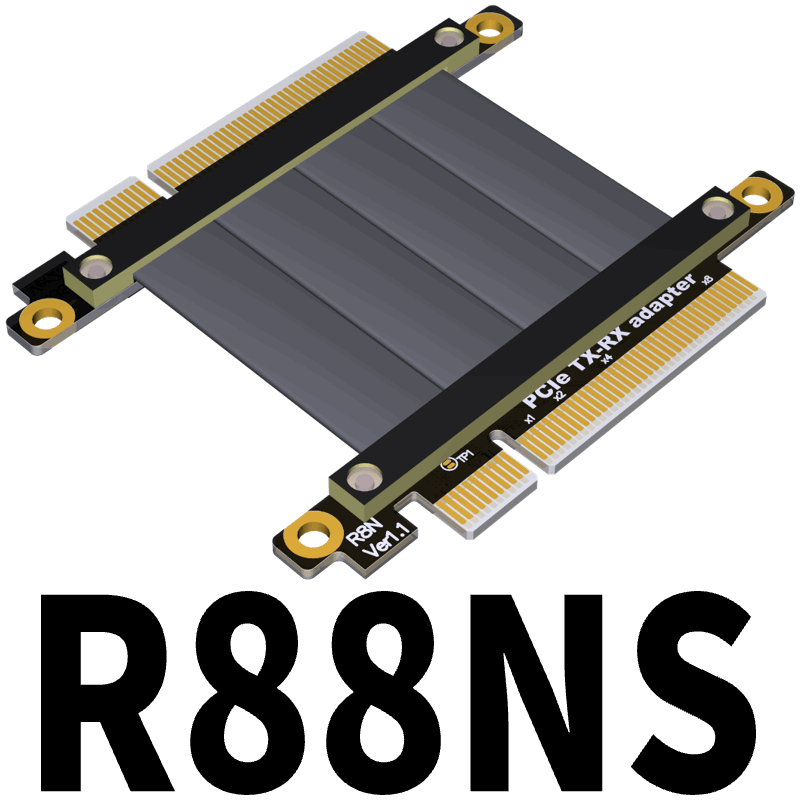

R88NS, PCIe x8 to PCIe x8 金手指公头对金手指公头，信号交换延长线

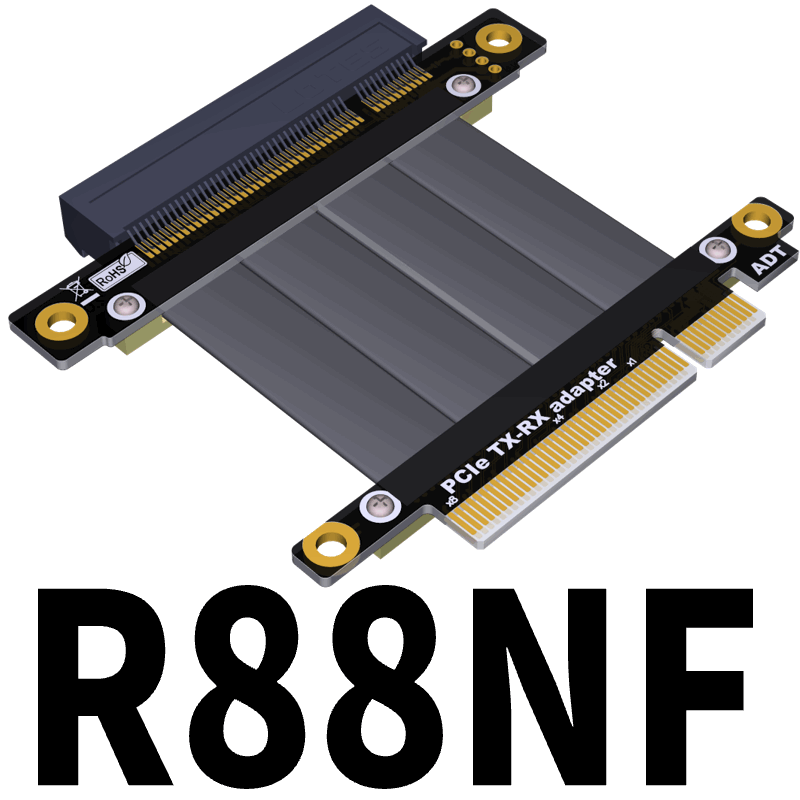

R88NF, PCIe x8 to PCIe x8 金手指公头对连接器母头，信号交换延长线
R33SS, PCIe x16 to PCIe x16 金手指公头对金手指公头，信号直连延长线
R33FF, PCIe x16 to PCIe x16 连接器母头对连接器母头，信号直连延长线
R33NS, PCIe x16 to PCIe x16 金手指公头对金手指公头，信号交换延长线
R33NF, PCIe x16 to PCIe x16 金手指公头对连接器母头，信号交换延长线

R33LR, PCIe x16 to PCIe x16 连接器双直角母头对连接器母头，信号直连延长线

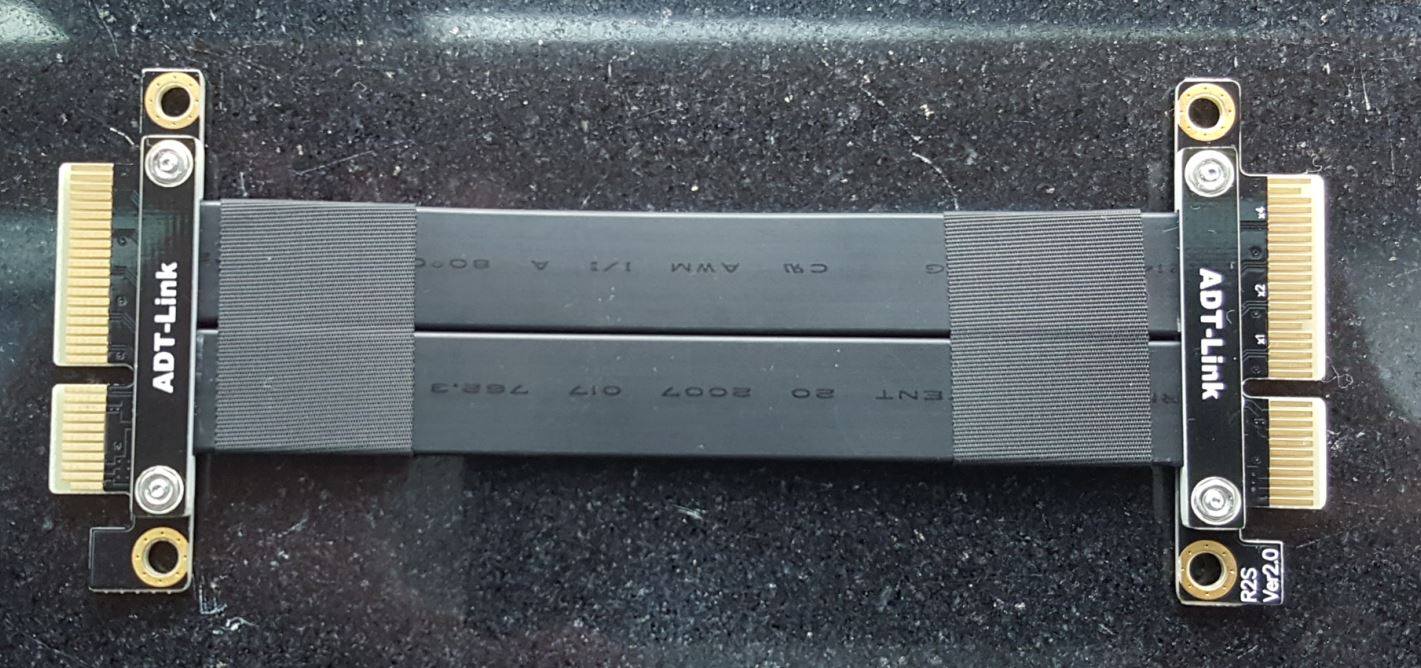

产品图片：

R33SS

R22SS

技术问题总汇

PCIe Tx-Rx信号有交换吗？

本商品PCIe信号走线参考以下图片，

型号R11SS 信号延伸延长功能，PCIe信号直连没有转换，Tx对Tx， Rx对Rx，适合做Jump，Extension的用途。

型号R11NS 差分信号有交换，PCIe差分信号Tx对Rx， Rx对Tx，适合Master-Slave的用途。

线材的质量如何？有屏蔽吗？

无金属屏蔽，采用先进的EMI屏蔽导电聚合物，新型的材料用于EMI屏蔽，扁平电缆设计。 这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖，以防止电磁频率的入射或出射发射，小化干扰和性能降级，并且减小扩展器的重量。

线材厚度? 软吗? 可弯折吗?

线材的厚度为1.4mm, 硬度较硬，可弯可折，不影响使用

购买注意事项:

1. 插线时一定要认清方向，不要插反或插偏位，防止烧毁设备，插线时先扶住设备的插座再插线，避免用力过猛将插座引脚插断。线材二端与电路板焊接处2cm范围内禁止弯折禁止拉扯。

2. 各种主板及设备信号驱动能力等条件都不相同， 本店测试的结果并不保证和您的测试结果一致，只要是接了延长线，信号都会有损耗，要求者,请勿购买。

3. 显卡或主板是电子设备会随时间增加而老化氧化，再接上延长线只会更加不稳定。不支持老设备。超过四年者。请勿购买。

4. 限产品工程师指定购买，仅供产品测试使用，其它用途，请勿购买。
