  • R82SF, R82SL, R82SR
  • R82SF, R82SL, R82SR
  • R82SF, R82SL, R82SR
R82SF, R82SL, R82SRR82SF, R82SL, R82SRR82SF, R82SL, R82SR

R82SF, R82SL, R82SR

产品型号:R82SF,R82SL,R82SR,(R82系列)

产品名称:PCI-E X8转X4信号对接连接线

线材长度:3-100cm(支持线长定制)

速度带宽:PCIe3.0x4 gen3 32G/bps

产品功能:PCIe设备连接,PCIe信号高速传送

  Buy Now

ADT工厂直销,产品性能优良,口碑超好产品,100%全检通电测试发货.

公司品牌:ADT(尔达特电子)

产品型号:R82SF,R82SL,R82SR,(R82系列)

产品名称:PCI-E X8转X4信号对接连接线

线材长度:3-100cm(支持线长定制)

速度带宽:PCIe3.0x4 gen3 32G/bps

产品功能:PCIe设备连接,PCIe信号高速传送

采购提示:务必先买1~2个样品测试验证无误后再批量采购。


长度说明:

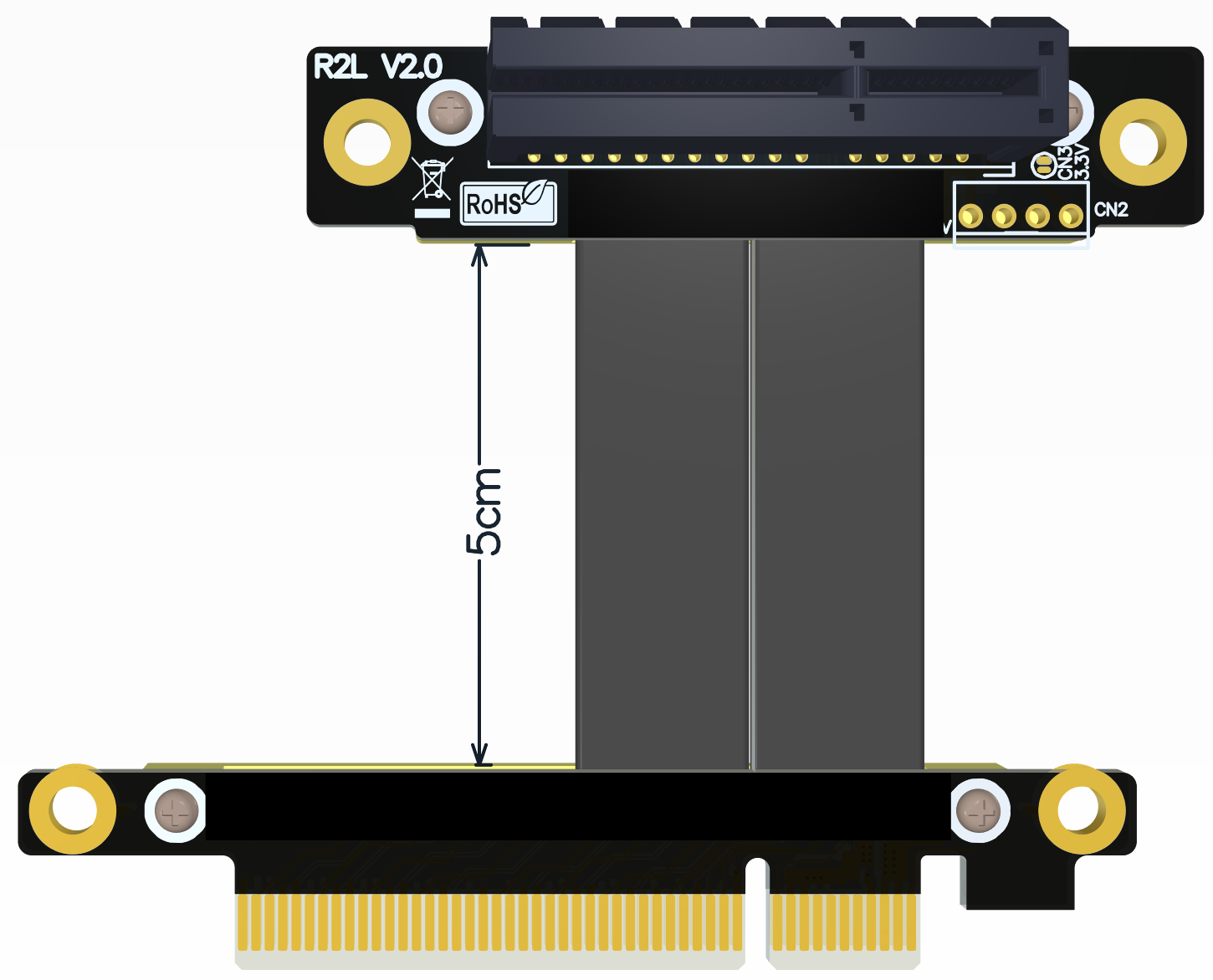

本店的线材长度是单指线材的部份,不包含PCB以及连接器。如果包含PCB和连接器要再加4cm左右。如此总长约为9cm,参考下图线长5cm的尺寸标注。

R82系列产品型号说明:

型号金手指及连接器接口方向产品应用
R82SF x8金手指平直公头转x4连接器平直开口母座 PCIe信号延长
R82SLx8金手指平直公头转x4连接器上弯开口母座PCIe信号延长
R82SRx8金手指平直公头转x4连接器下弯开口母座PCIe信号延长



产品优势:

一.线材优势,使用德国专利进口线材,使用台湾进口连接器,支持PCIe 3.0 8G/bps全速稳定转输

二.线长优势,从3厘米到1米都可以接受订制,本店销售的转接线,线材阻抗低,60厘米以内的线长支持PCIe3.0全速。

三.差分信号无过孔设计,不存在寄生电容及寄生电感的信号衰减干扰问题, 更不会有CAF微短路现象,产品经久耐用

四.产品选用优质材料,PCB做工精密,铜材厚度加厚到1oz, 金手指镀金含量足,镀金足导电性能好,可降低氧化生锈阻抗升高而造成的死机蓝屏问题。全速稳定,不须降速,不存在兼容问题。

五.产品选用的线材本身就很耐用了, 在金属焊接点处使用厚度达3mm的PCB垫片保护,并锁上螺丝及六角螺帽紧固,产品坚固可靠耐拉扯,抗干扰,不会有断线掉钉问题。线材可弯可折,不影响使用。

六.PCB矮化及加胖设计, 矮化不会卡到显卡, 加胖加长设计让板卡更容易安装,减少损坏机率。

产品图片:



技术问题总汇:

线材的质量如何?有屏蔽吗?

无金属屏蔽,采用先进的EMI屏蔽导电聚合物,新型的材料用于EMI屏蔽,扁平电缆设计。 这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖,以防止电磁频率的入射或出射发射,小化干扰和性能降级,并且减小扩展器的重量。

线材厚度? 软吗? 可弯折吗?

线材的厚度为1.4mm, 硬度较硬,可弯可折,不影响使用。

3D下载:

http://www.adtlink.cn/Uploads/download/ADT_R82_3D.zip
