UTS3-FM-13P series

ADT工厂直销,产品性能优良,口碑超好产品, 100%全检通电测试发货

公司品牌：ADT（尔达特）电子

产品型号：UTS3-FM-13P系列商品

产品名称：USB3.1 USB-C母座转USB-A公头延长线

线材长度： 3cm-3m（支持长度定制）

适配范围：USB 3.1 type-C 转 type-A

速度带宽：USB 3.1标准 10G/bps全速 (实测线长50cm以内支持10G/bps高速，1米内支持5G/bps）

电流能力：5V/1.5A （50cm以内支持1.5A，1米内支持0.9A）

产品应用： GPS导航仪，ROCK Pi 4 树莓派单片机开发板，内置USB设备延长转接的用途，方便用于无刷云台，舵机云台，小斯云台，单反手持云台的USB供电和AV传输等等

购买限制：这个产品设计给内置型USB设备连接使用，普通外接用途不适合，限产品工程师指定购买，个人买家请勿下单购买。不支持OTG外接用途 不适合民用，普通用途不好用，不支持退换货，请考虑清楚再下单购买

采购提示：务必先买1~2个样品测试验证无误后再批量采购。

线材长度说明：

本店的线材长度是指可视线材的部份，不包含PCB以及连接器，如果包含PCB和连接器要再加4cm左右。如此总长约为9公分，参考下图线长5cm的尺寸标注。

产品型号说明：

备注1：速度带宽：线长50cm以内支持10G/bps高速，1米内支持5G/bps

备注3：（主）代表连接到主机端口；（从）代表连接到硬盘盒摄像头等设备

备注4：延长线A型公头只能接上主机端口不可逆向接到设备，禁止二条USB线串接逆向使用，否则只有2.0的速度，这是USB定义限制，并非设计问题。

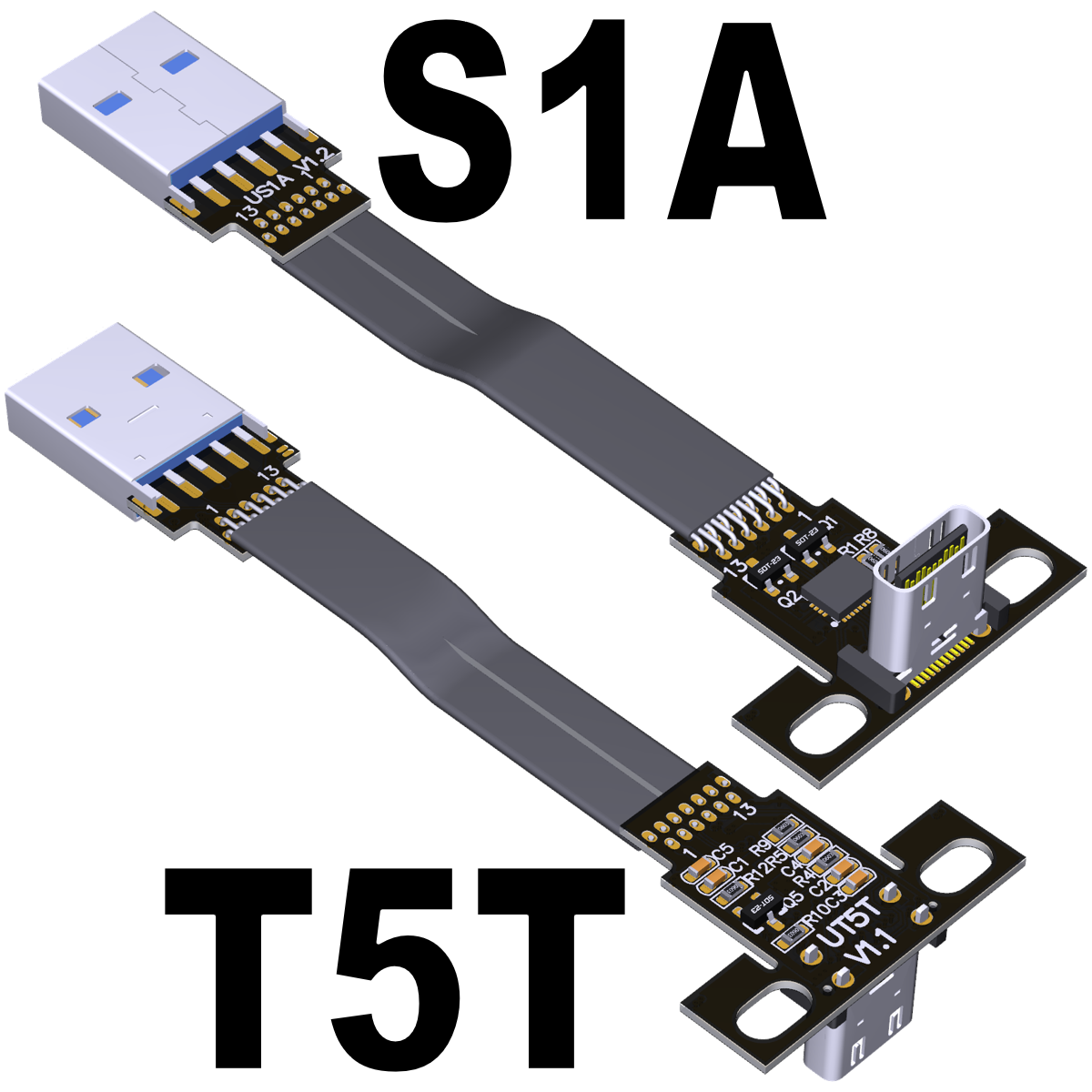

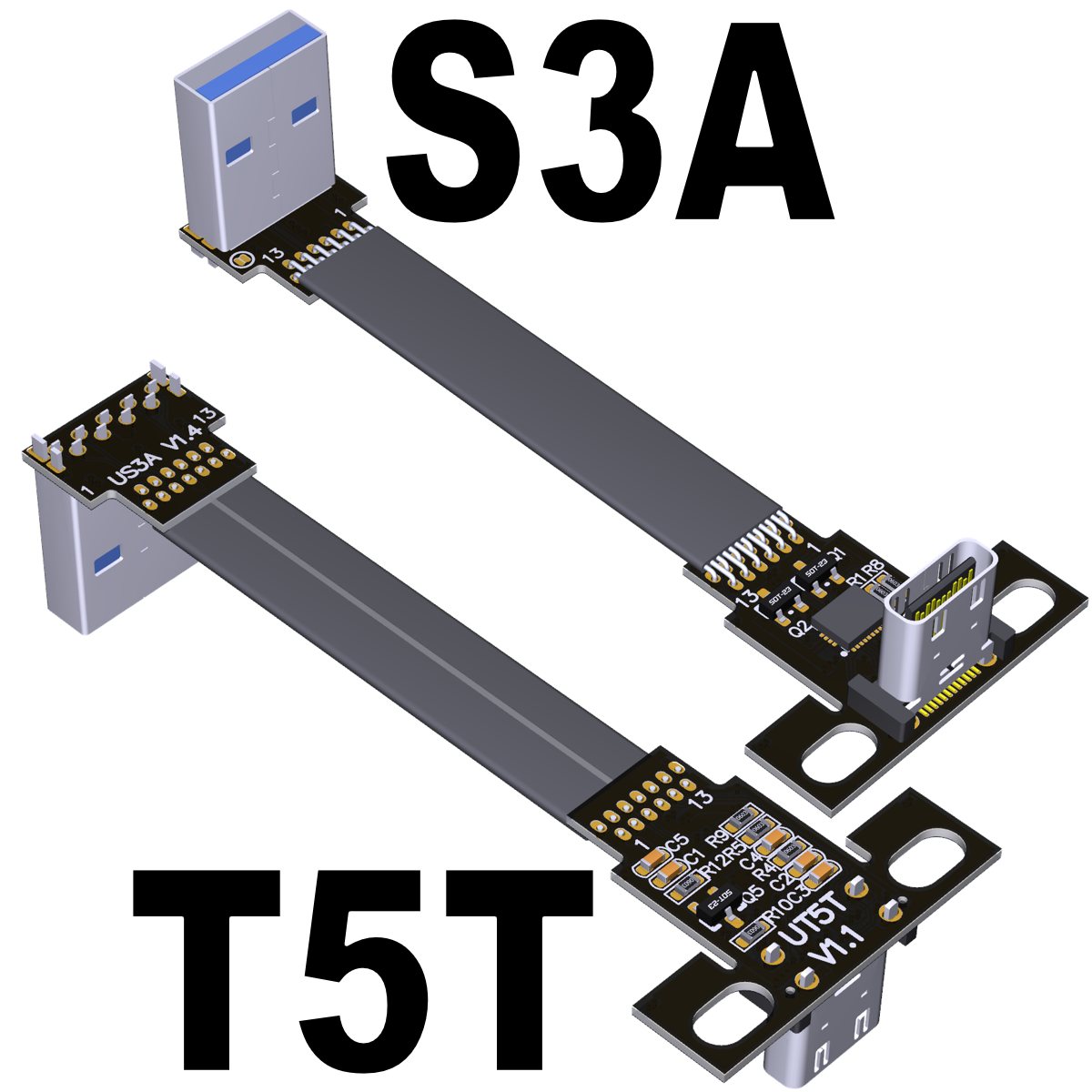

常见的USB延长转接线本店都有，型号如下图：

产品图片：

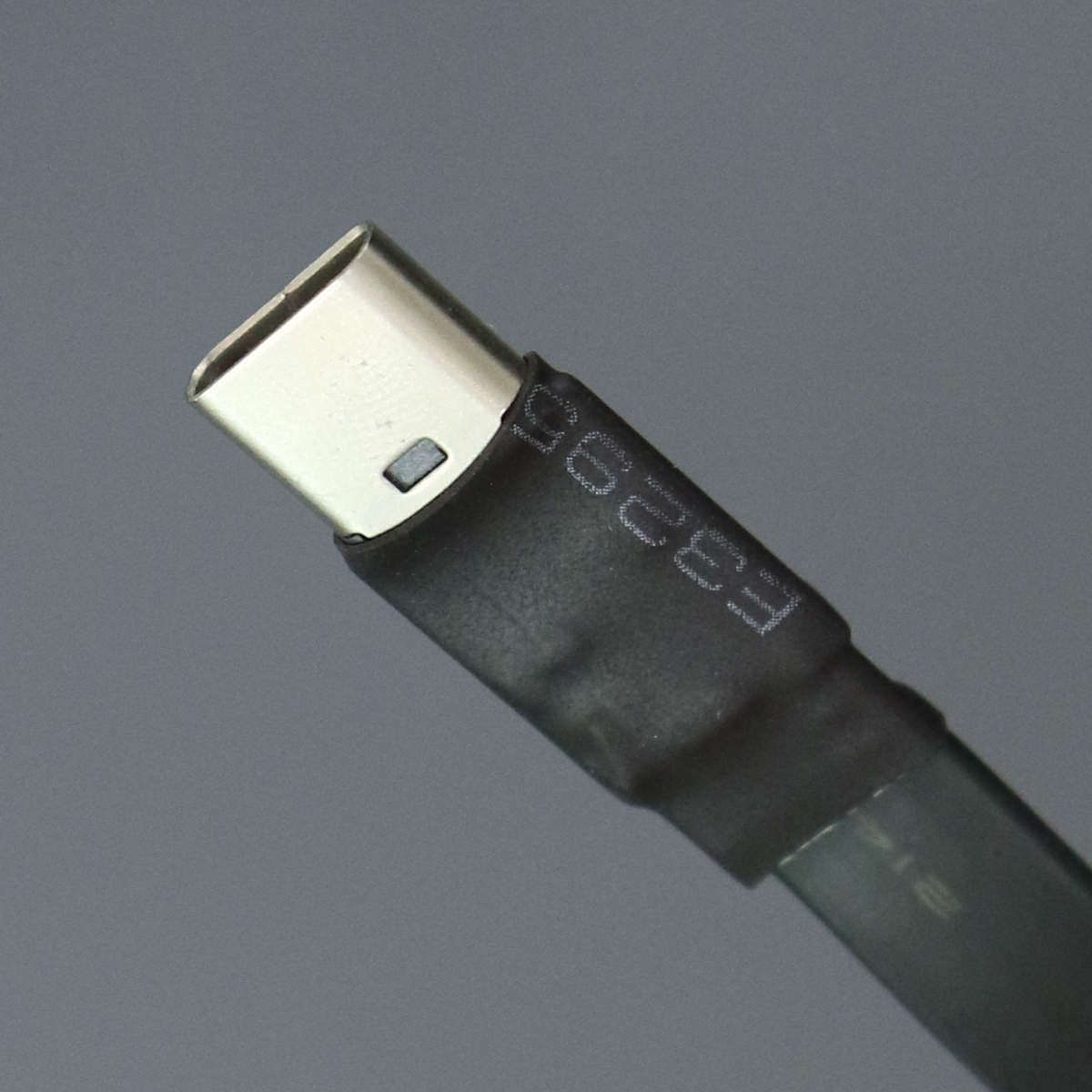

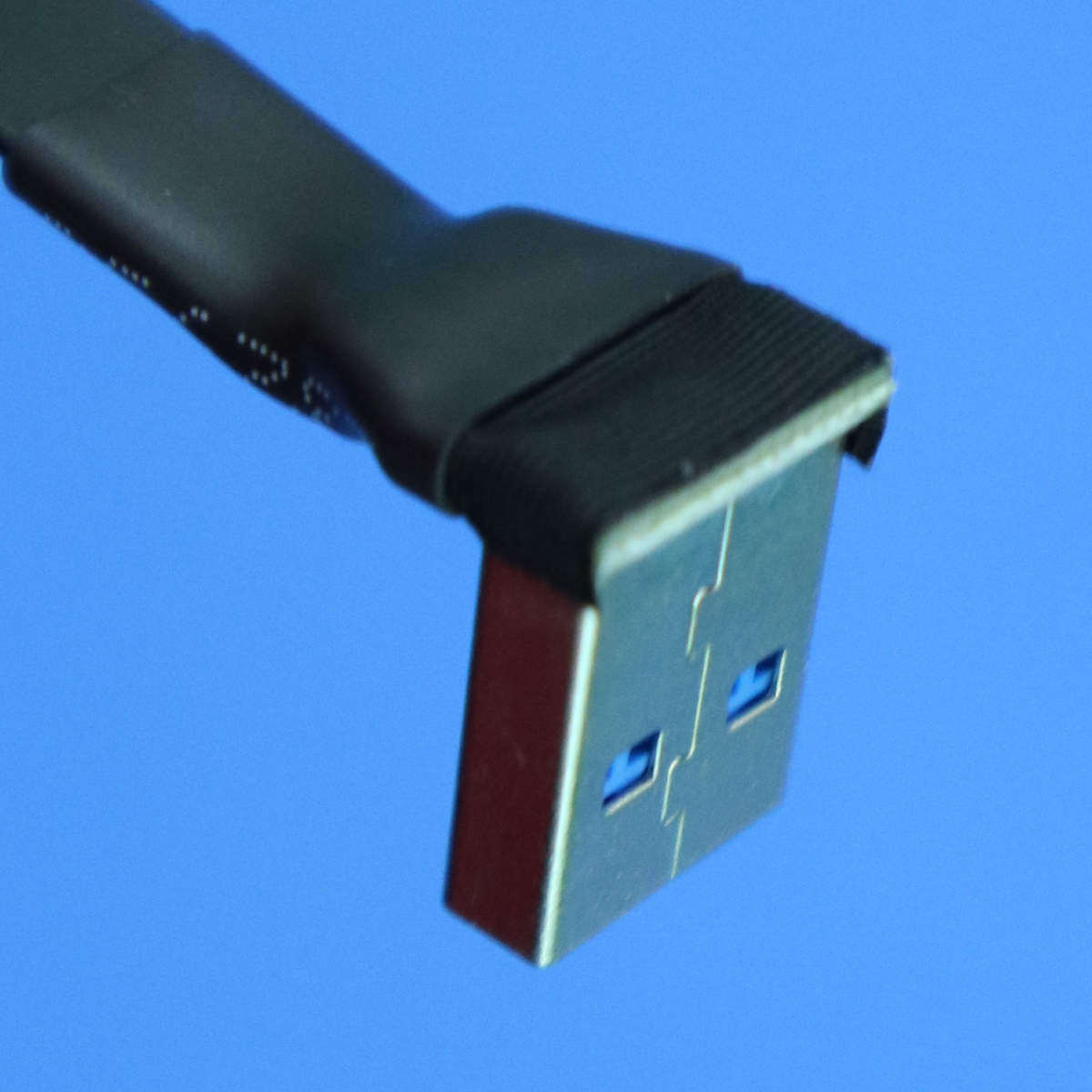

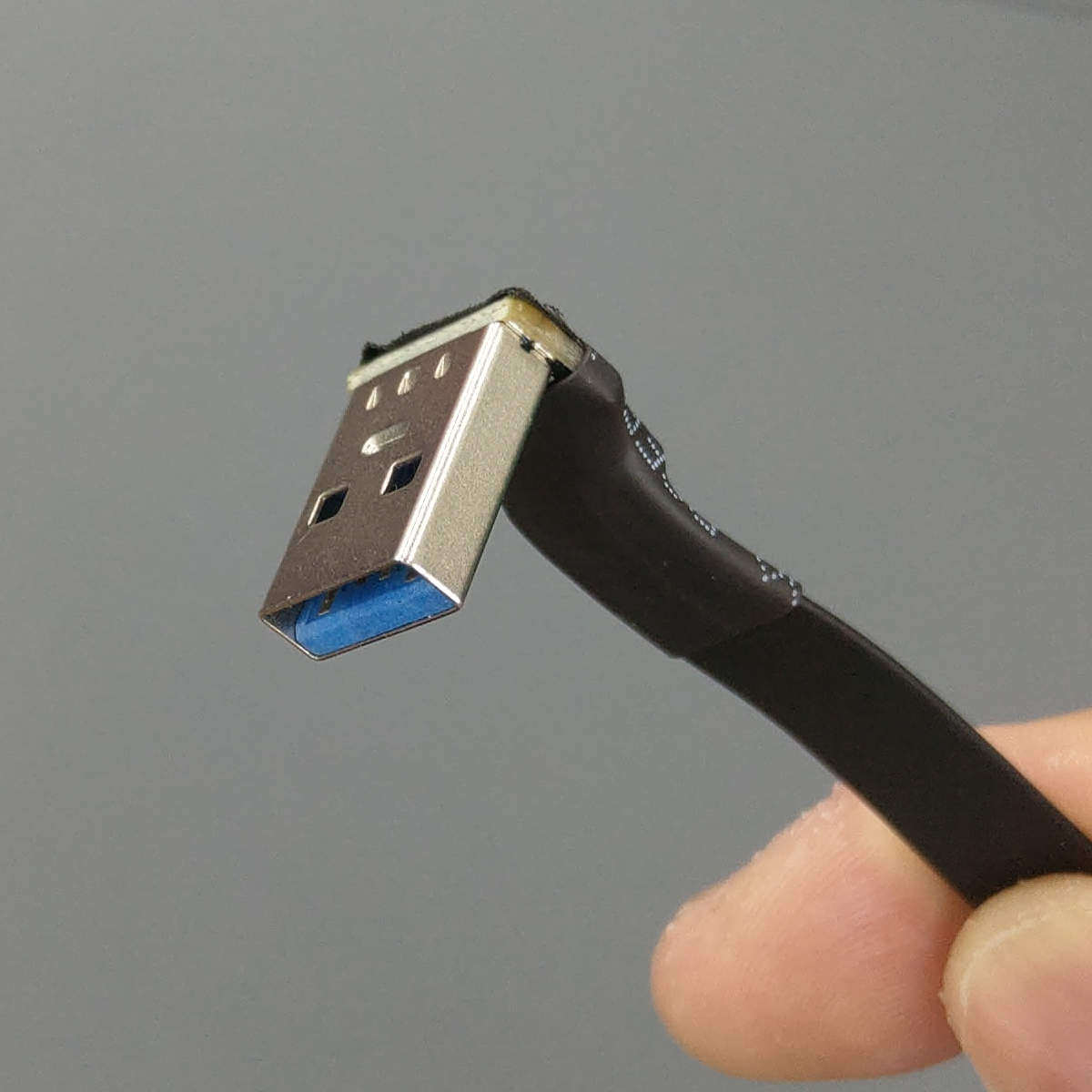

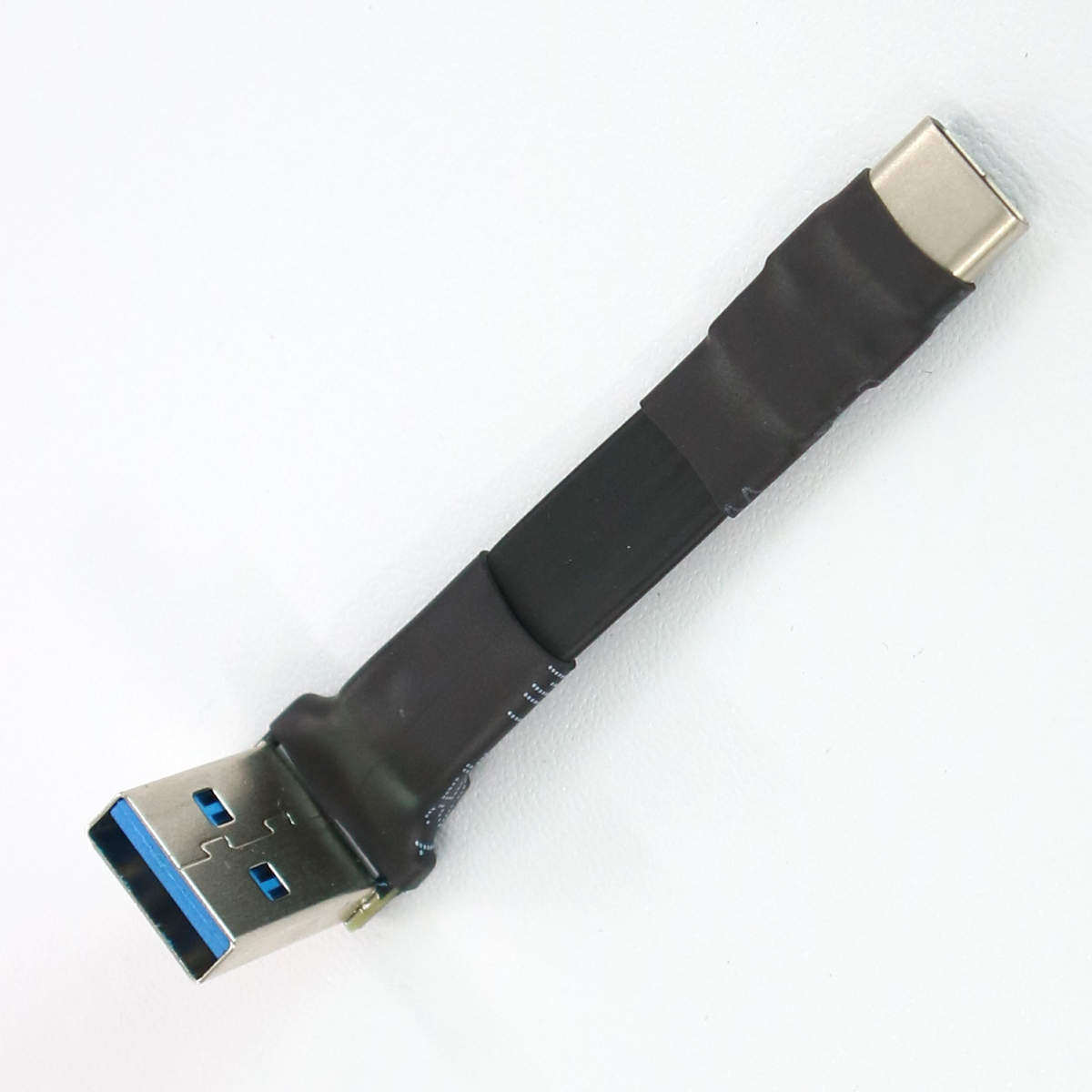

产品实拍:

技术问题总汇

线材的厚度多少？软吗？

本商品的线材厚度仅1.4mm，所以本商品的线材比较软一些。

线材的质量如何？有屏蔽吗？

无金属屏蔽，此线材采用EMI屏蔽导电聚合物，新型的材料用于EMI屏蔽，扁平电缆设计。 这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖，以防止电磁频率的入射或出射发射，小化干扰和性能降级，并且减小扩展器的重量。

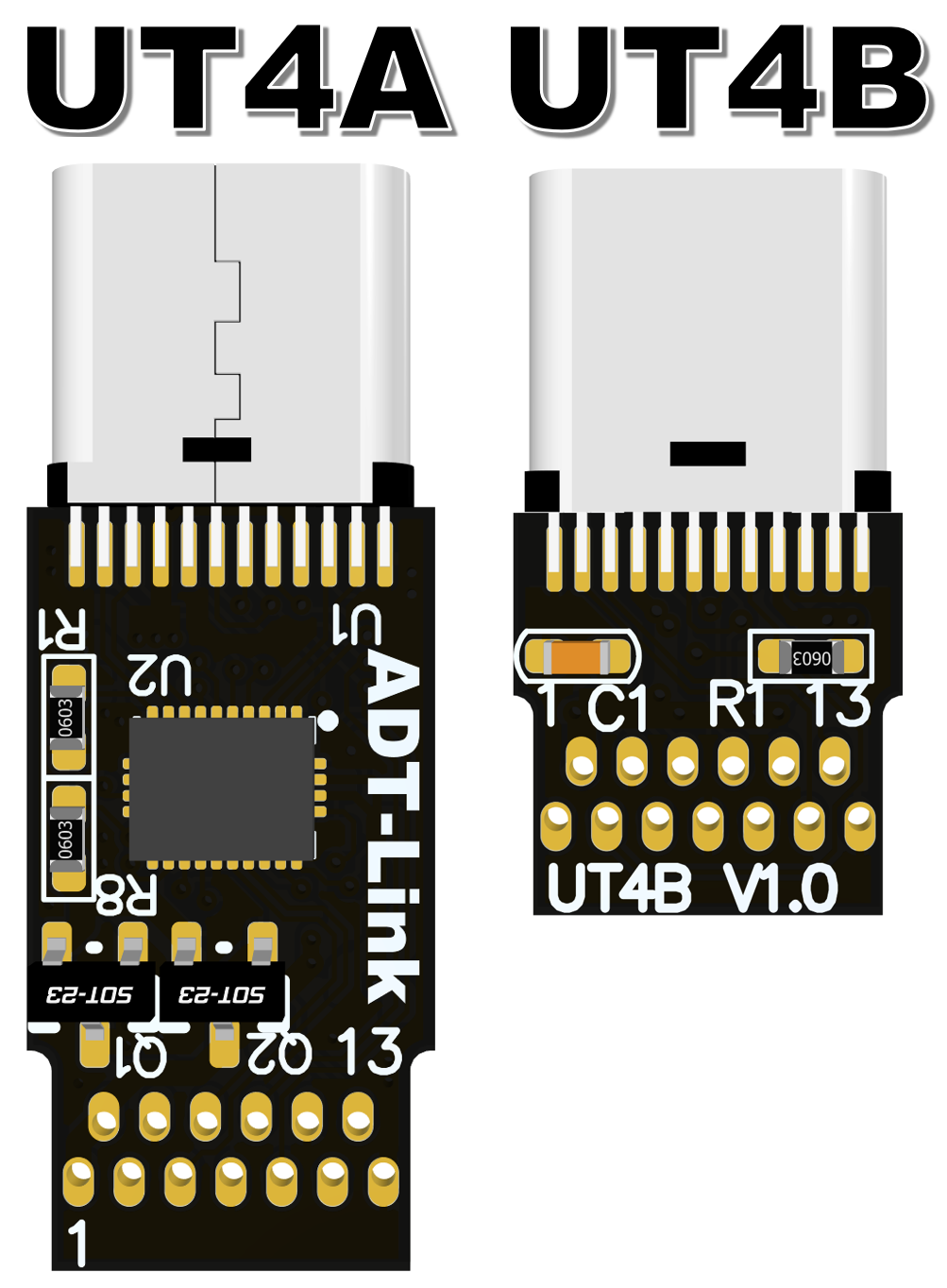

产品型号T4A，T4B的区别？

T4A带芯片，支持USB 3.1正反插，皆10G高速

T4B不带芯片，也支持正反插，正插可支持USB3.1 (10G高速)，但反插只支持USB2.0 (0.48G低速)

技术资料下载:

3D尺寸图： http://www.adtlink.cn/download/UTS3-FM-13P.ZIP

原理图： http://www.adtlink.cn/download/schematic_usb.pdf

规格书：联系客服

友情提示：3D尺寸PDF档请使用Adobe Acrobat Reader DC原厂软件

https://get.adobe.com/cn/reader/otherversions/

购买注意事项:

1. 插线时一定要认清方向，不要插反或插偏位，防止烧毁设备，插线时先扶住设备的插座再插线，避免用力过猛将插座引脚插断。线材二端与电路板焊接处2cm范围内禁止弯折禁止拉扯。

2. 各种主板及设备信号驱动能力等条件都不相同， 本店测试的结果并不保证和您的测试结果一致，只要是接了延长线，信号都会有损耗，就会有兼容问题，要求高者, 请勿购买。

3. 显卡或主板是电子设备会随时间增加而老化氧化，再接上延长线只会更加不稳定。不支持老设备。你的设备超过三年以上不支持。请勿购买。

4. 限产品工程师指定购买，仅供产品测试使用，其它用途，请勿购买。
