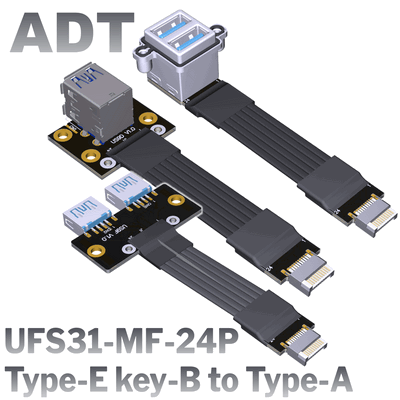

UFS31-MF-24P series

ADT工厂直销,产品性能优良,口碑超好产品, 100%全检通电测试发货

公司品牌：ADT（尔达特）电子

产品型号：USF30-MF-24P系列商品

产品名称：双USB-A 3.0母座转Type-E key-B内置20P(type-c front panel key-B)延长线

线材长度：3cm-3m (支持长度定制)

速度带宽：USB3.0标准 (1米内支持5G/bps）

电流能力：5V/1.5A （50cm以内支持1.5A，1米内支持0.9A）

产品应用：USB type-A母座转接主板内置Type-E key-B公头转接线。

购买限制：这个产品设计给USB内置型key-B主板连接使用，普通外接用途不适合，限产品工程师指定购买，个人买家请勿下单购买。这款产品结构脆弱易坏，不适合民用，普通用途不好用，不支持退换货，请考虑清楚再下单购买。

采购提示：务必先买1~2个样品测试验证无误后再批量采购。  本店可开立普票，如需开票请于提交订单时联系客服。

线材长度说明：

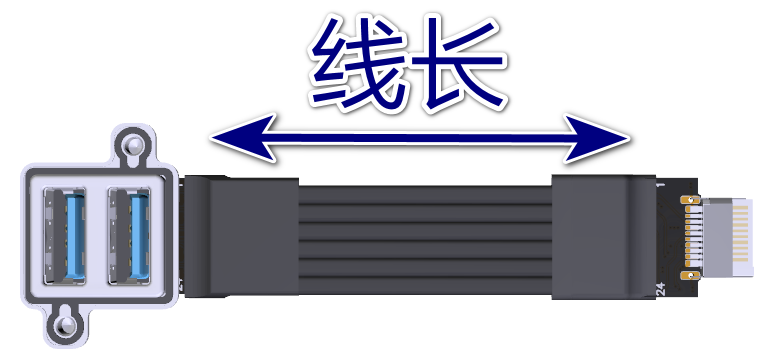

本店的线材长度是指可视线材的部份，不包含PCB以及连接器，参考下图线长的尺寸标注。

产品型号说明：

常见的USB延长转接线本店都有，型号如下图：

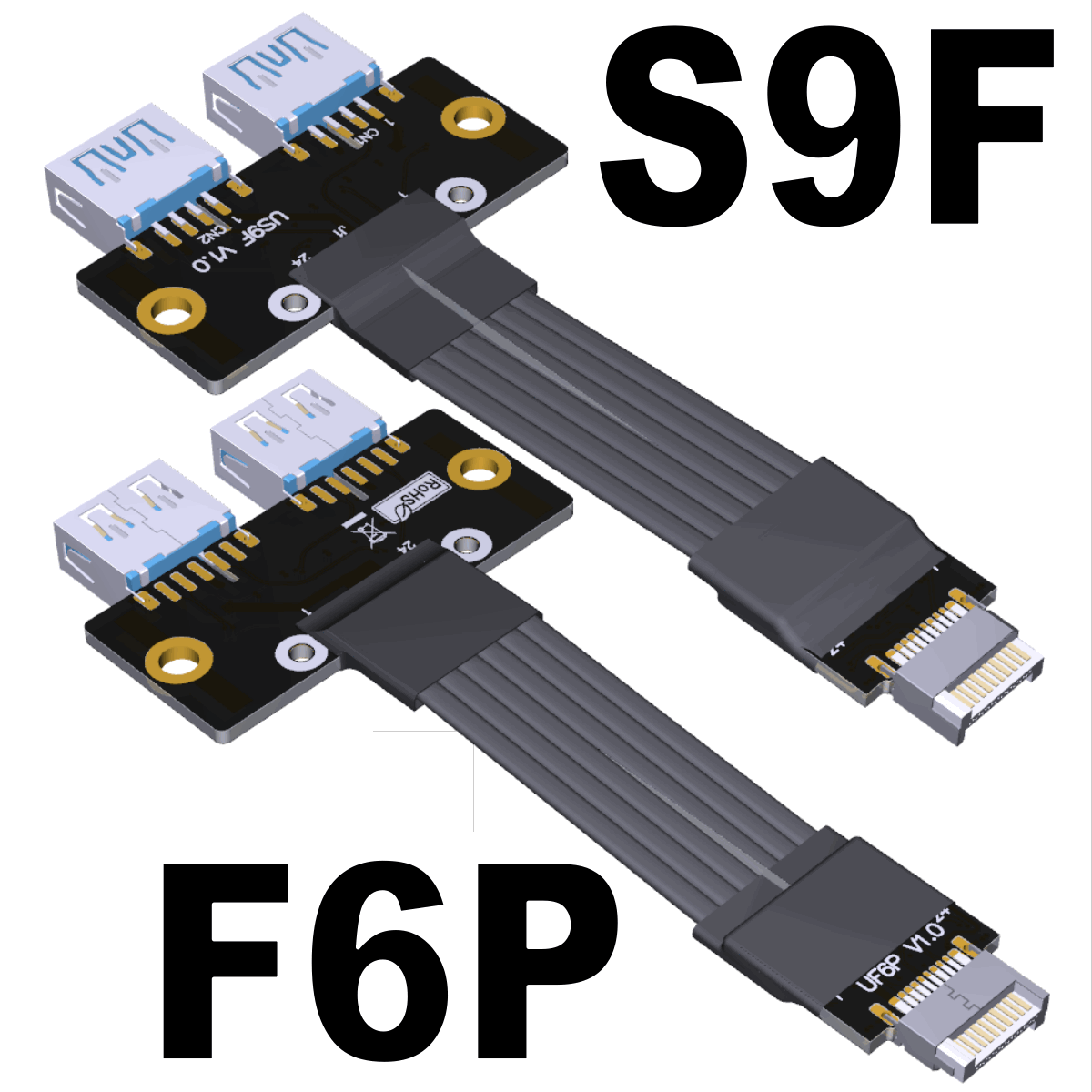

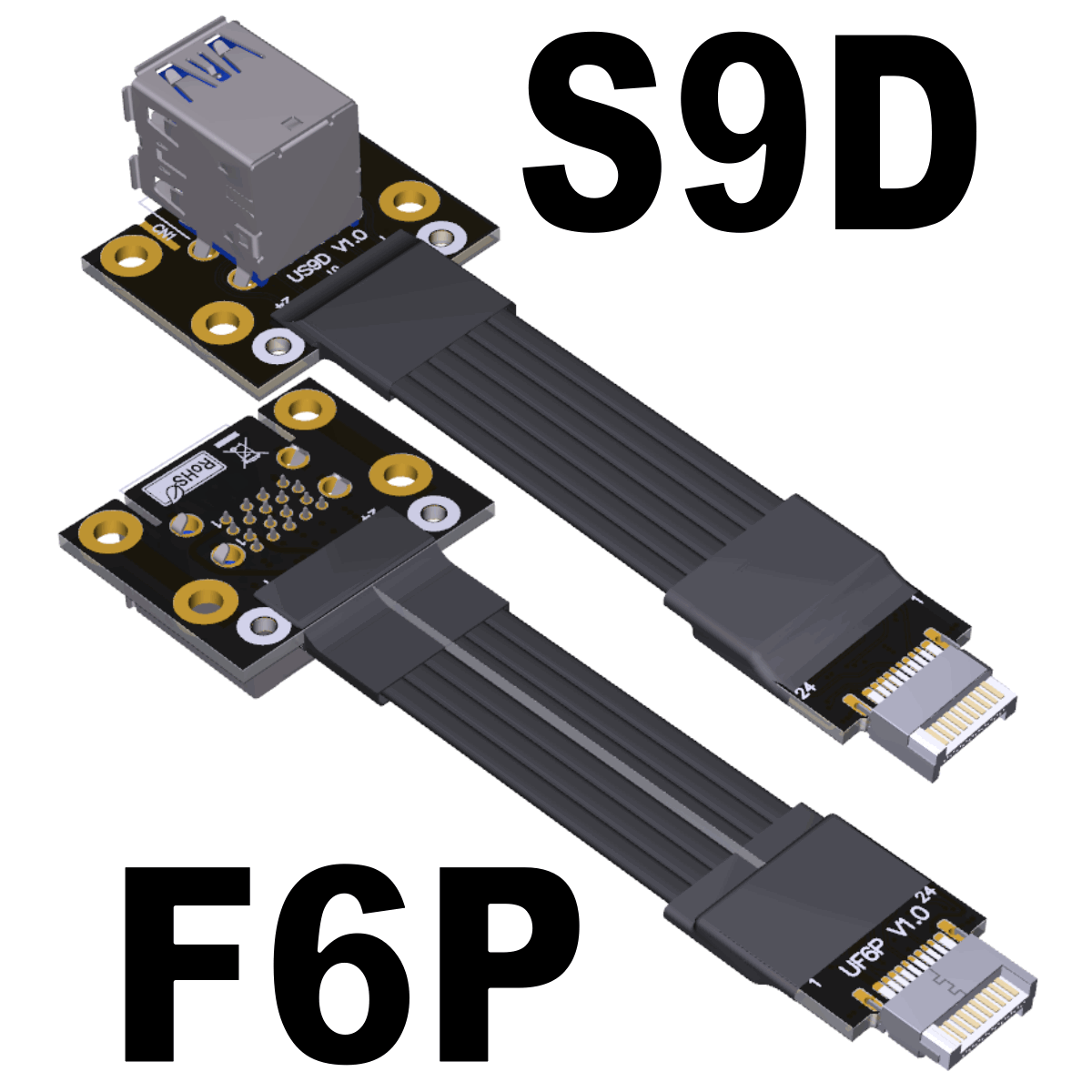

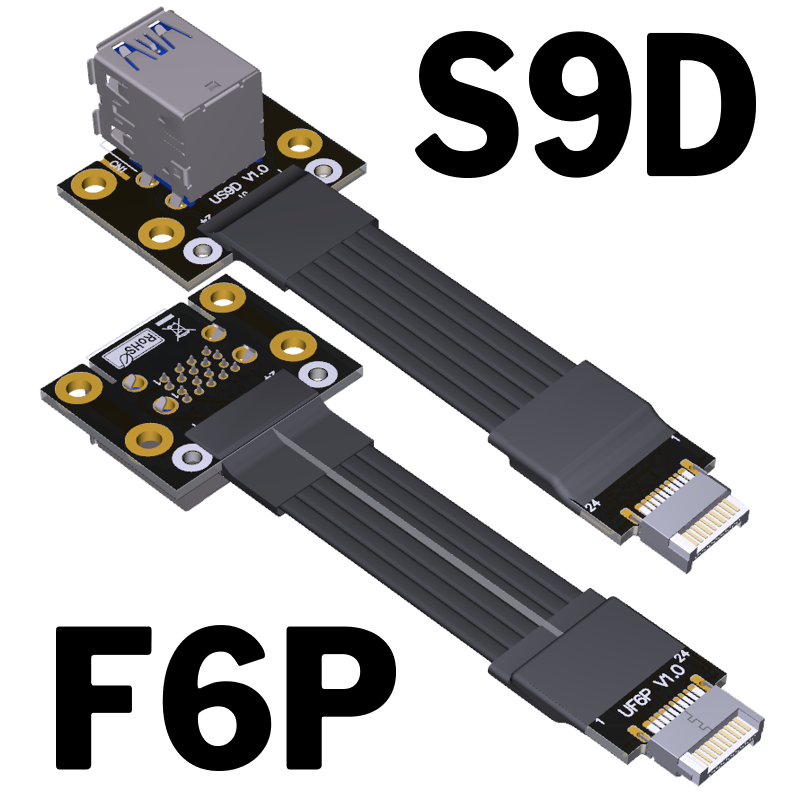

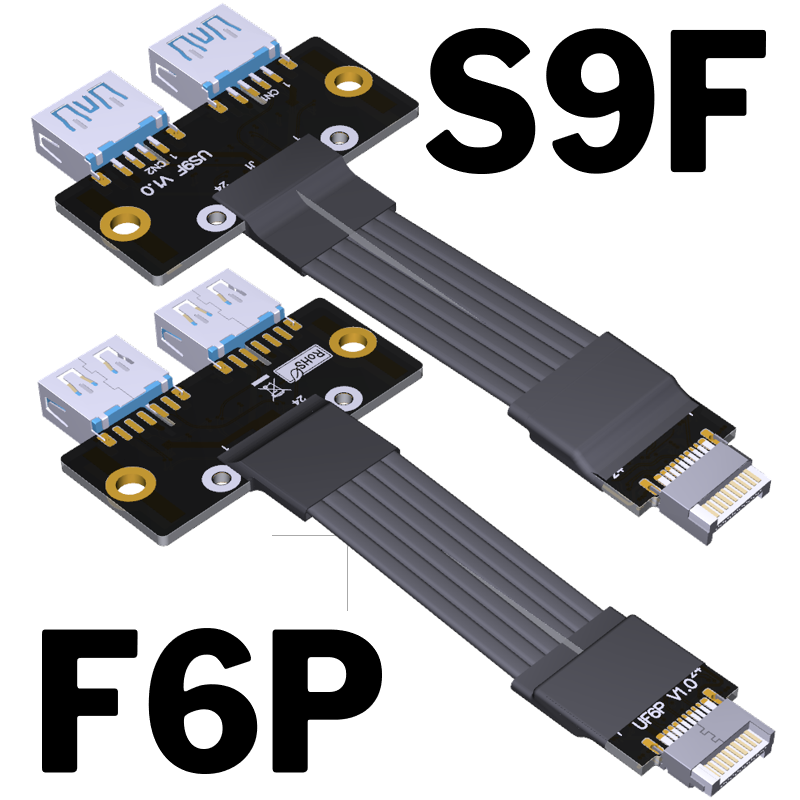

产品图片：

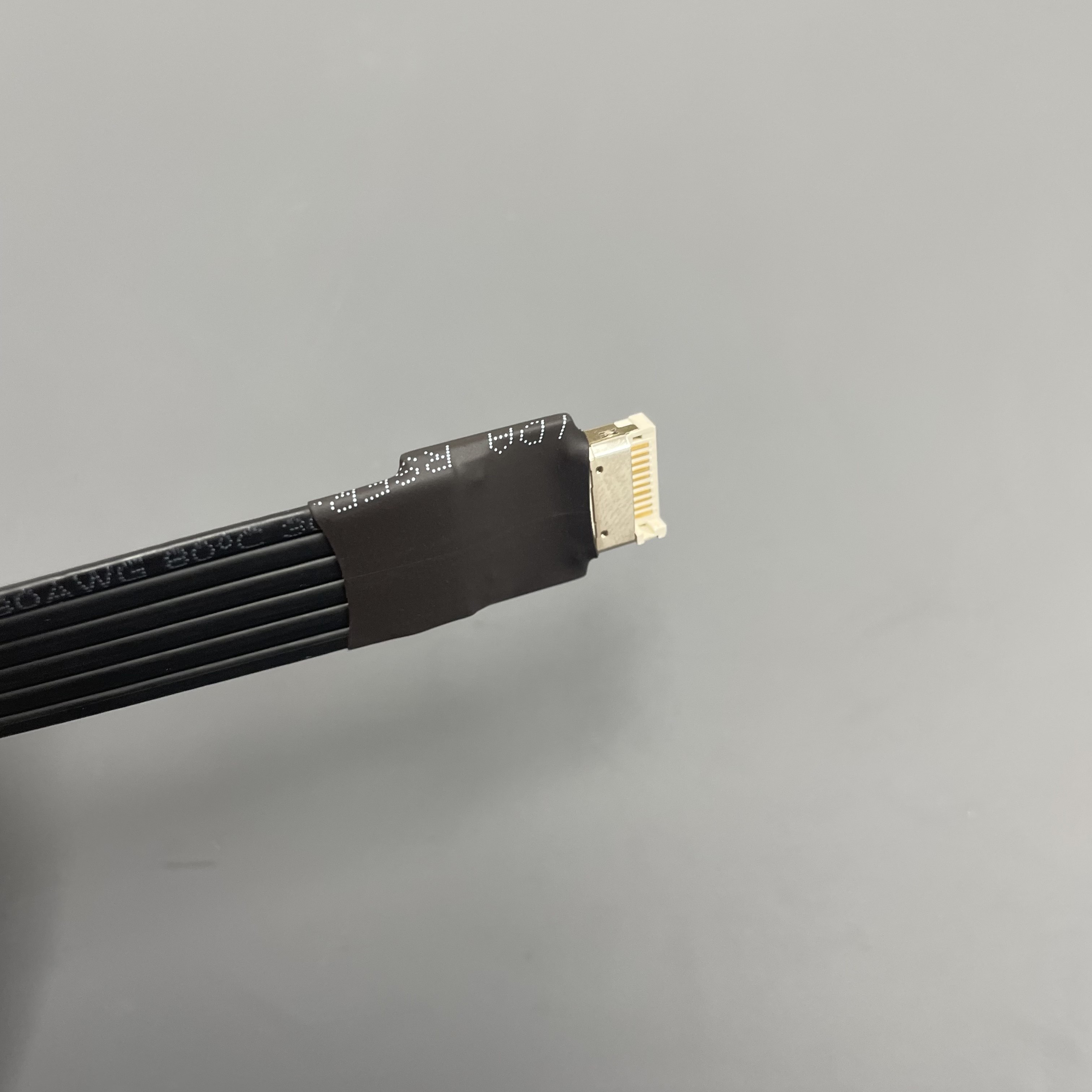

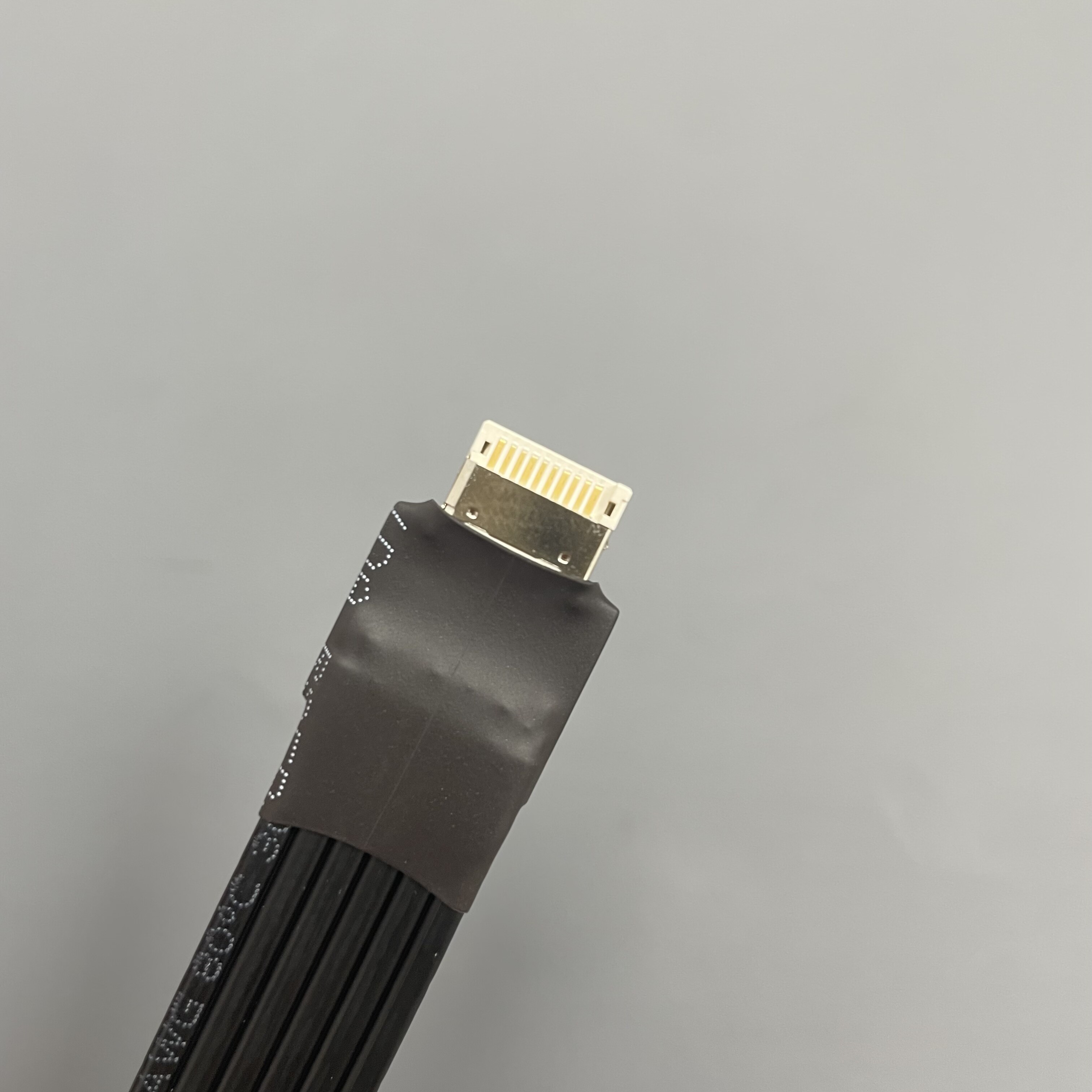

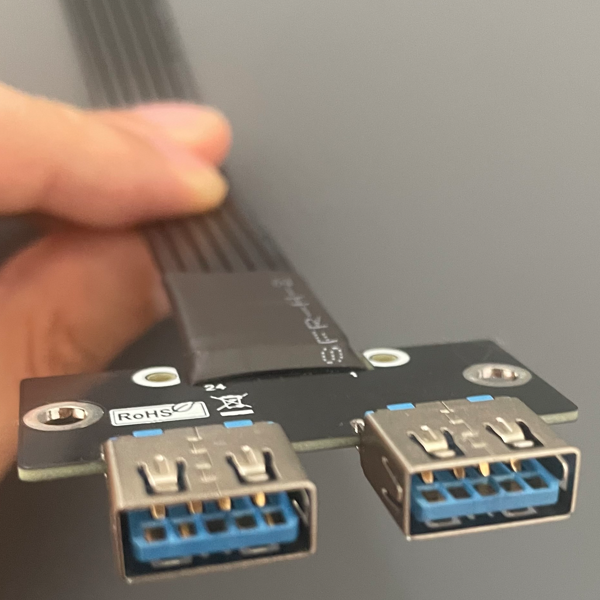

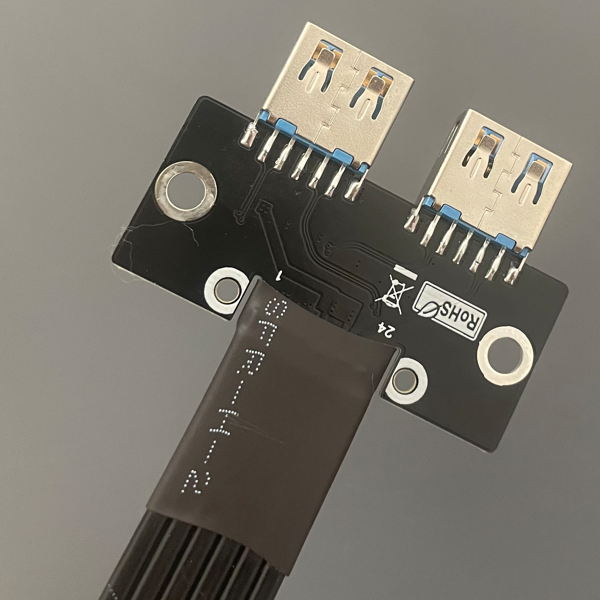

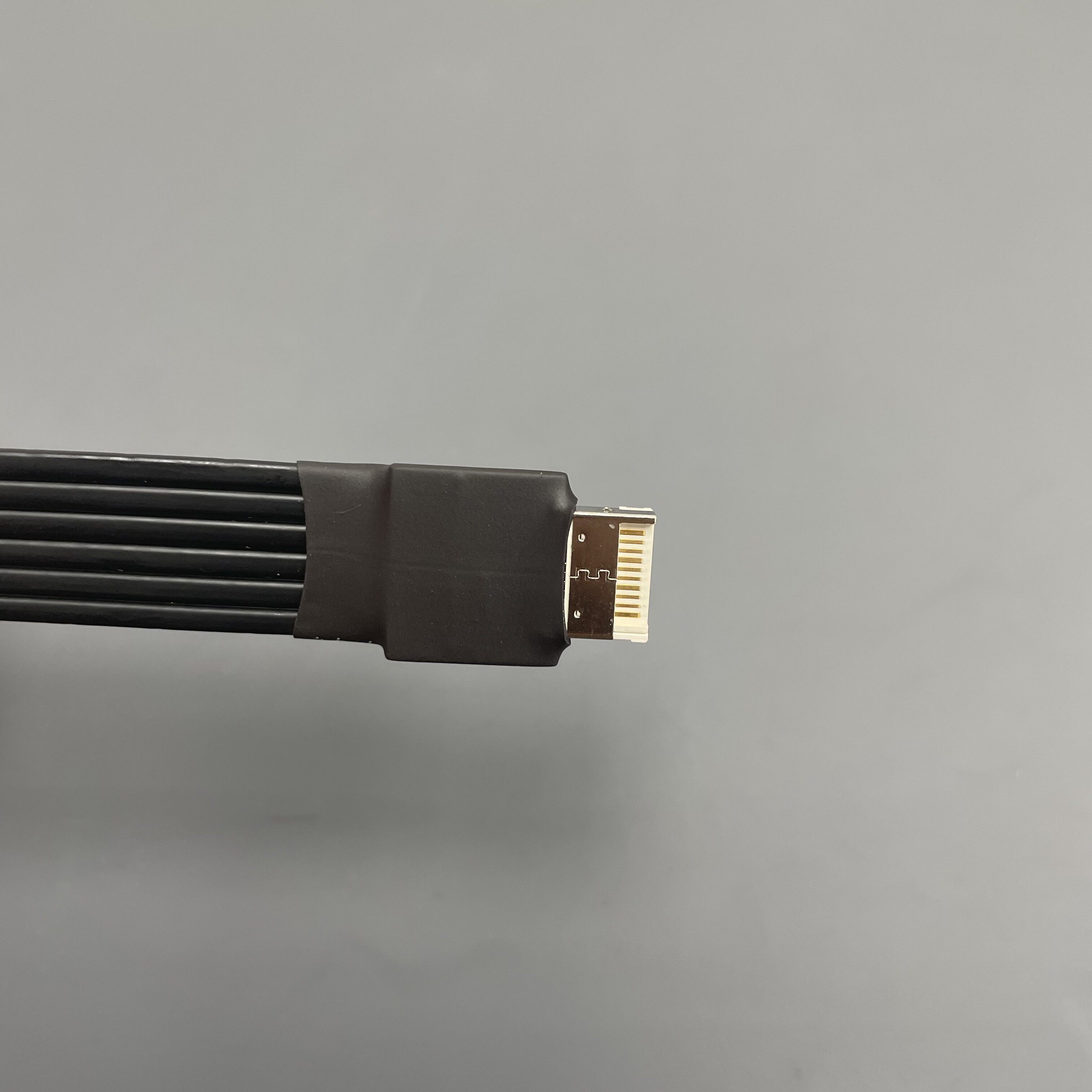

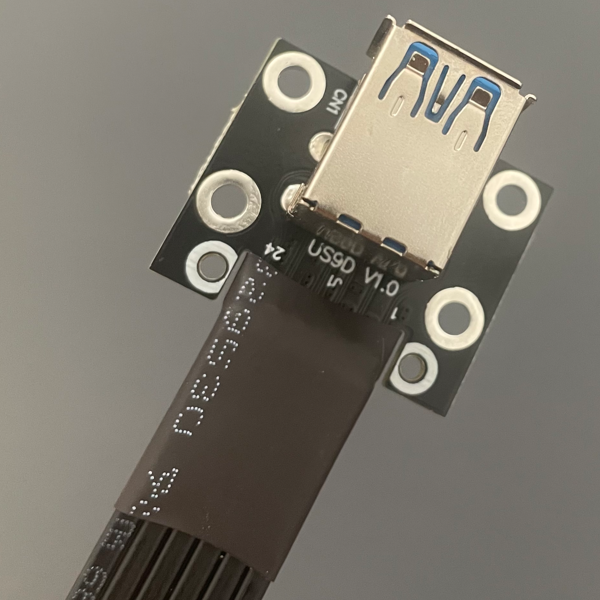

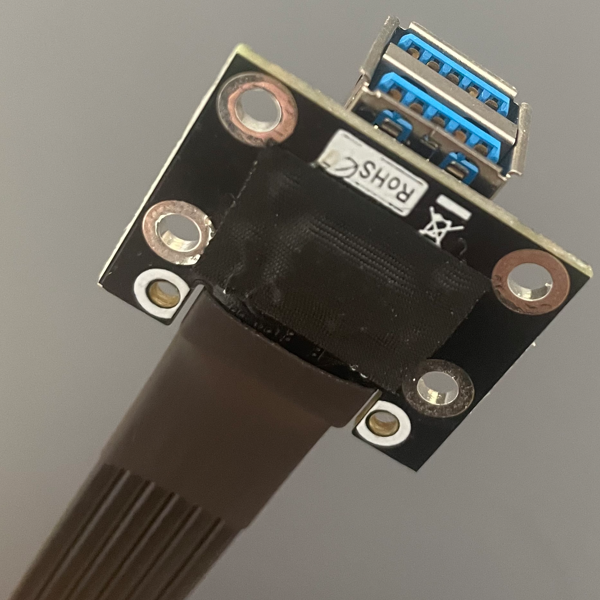

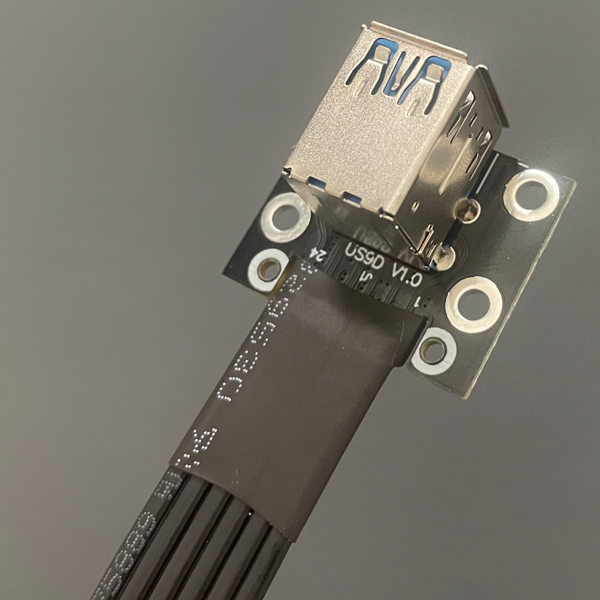

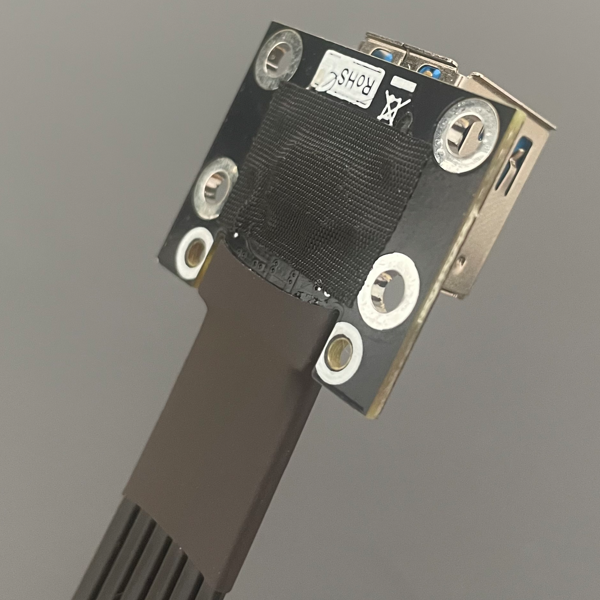

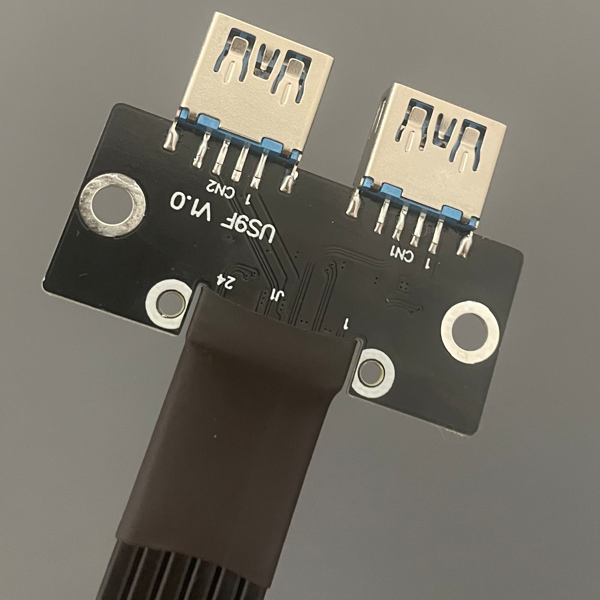

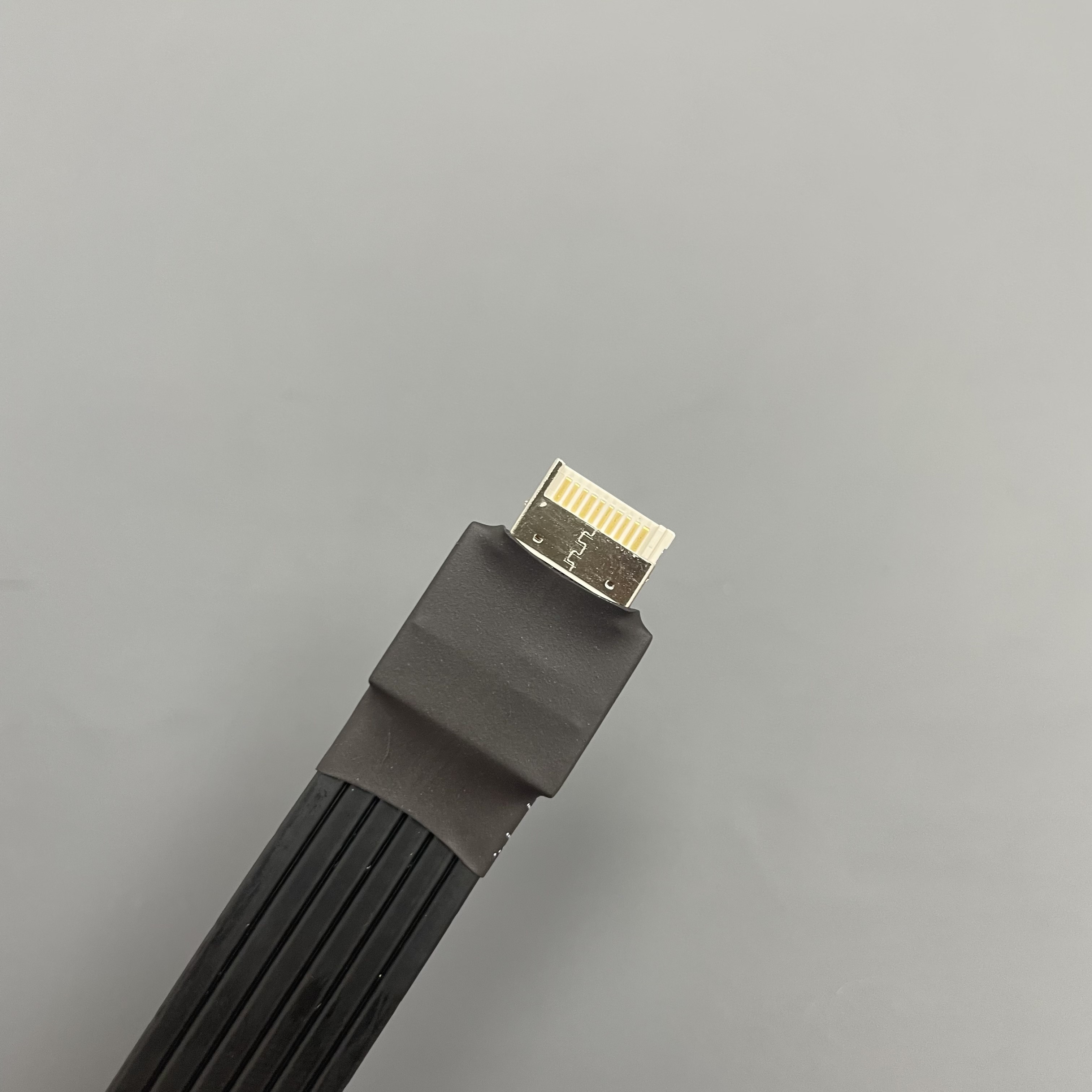

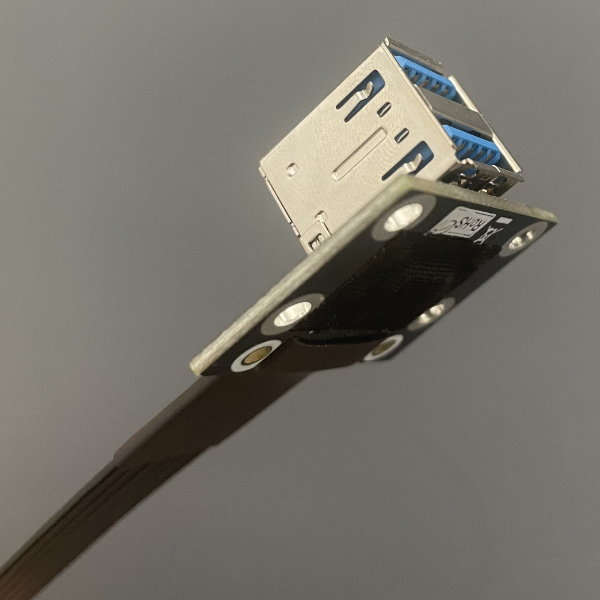

产品实拍：

技术问题总汇

线材软吗？可弯折吗？

线材是ADT第四代差分信号专用线，黑色款线材厚度为1.3mm，银色款线材厚度为1.4mm，线材可弯可折，不影响使用。

USB type-C Front Panel （另称为Type-E接口）Key-A 和Key-B的区别？

USB 3.1 Type-C前面板的Key-A和Key-B的区别在于，Key-A支持1个USB Type-C端口，而Key-B支持2个标准A端口

详见USB规格书：https://www.usb.org/sites/default/files/USB3p1_Front_Panel_CabCon_Implment_Doc_Rev1p1.pdf

USB Type-C Front Panel Key-A 和 Key-B 的针脚排列不同。这两种针脚排列的设计是为了防止错误插入，所以它们的接口外形也不同。

黑色Key-A用途为转成1个type-C母座接口

白色Key-B用途为转成2个type-A母座接口

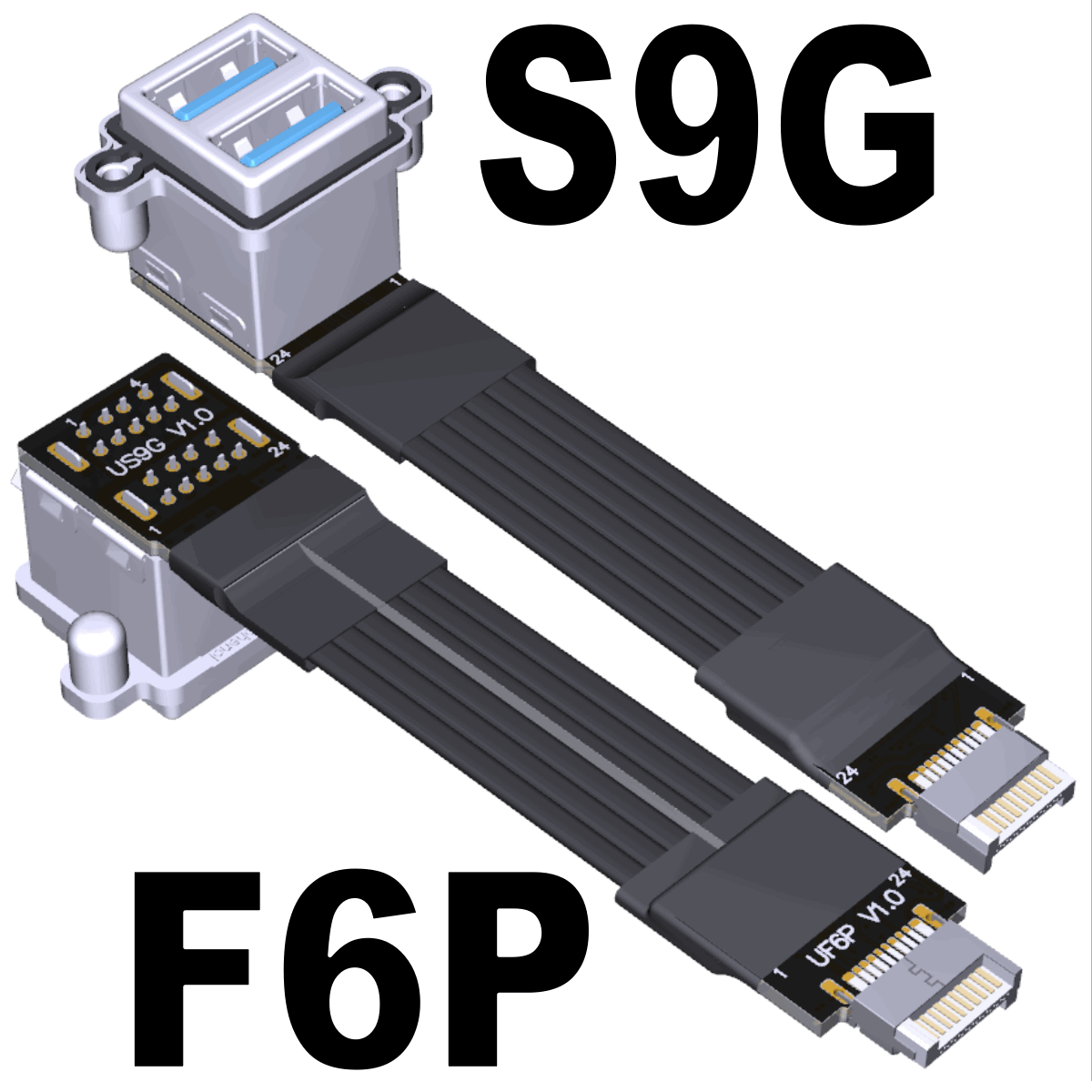

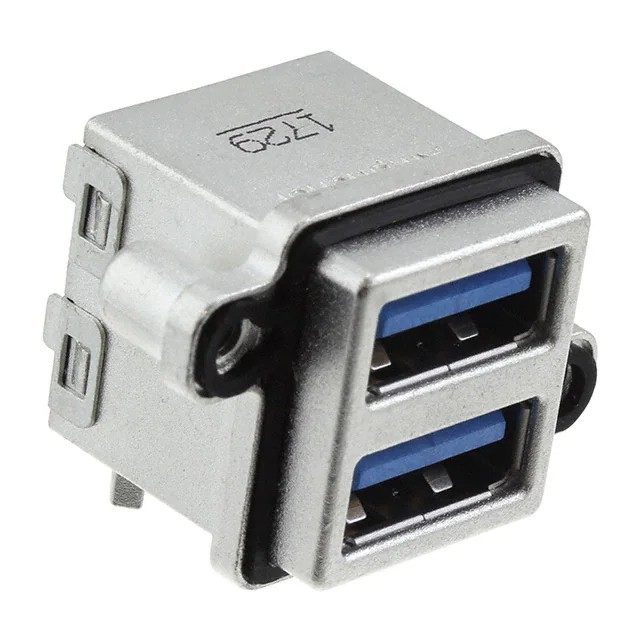

US9G使用的防水母座型号为何？

Amphenol安费诺MUSR-4593-M0

https://www.digikey.cn/htmldatasheets/production/2370351/0/0/1/musbr-4593-xx-drawing.pdf

USB 3.1 Type-C前面板的Key-A和Key-B的区别在于，Key-A支持1个USB Type-C端口，

下载:

3D尺寸图： http://www.adtlink.cn/download/USF30-MF-24P.zip

原理图：  http://www.adtlink.cn/download/schematic_usb.pdf

规格书：联系客服

友情提示：3D尺寸PDF档请使用Adobe Acrobat Reader DC原厂软件

https://get.adobe.com/cn/reader/otherversions/
