产品型号:R53 4.0系列商品

产品名称:M.2 A.E key转PCIE x16转接板延长线

线材长度:5-100cm(支持线长定制)

适配范围:支持M.2 WiFi(A.E key)接口

速度带宽:PCIe 4.0x1

  Buy Now

ADT工厂直销,产品性能优良,口碑超好产品,100%全检通电测试发货

公司品牌:ADT(尔达特)电子

产品型号:R53 4.0系列商品

产品名称:M.2 WiFi A.E key转PCIe X16转接板延长线

线材长度:5-100cm(支持线长定制)

适配范围:支持M.2 WiFi(A.E key)接口

速度带宽:PCIe 4.0x1

采购提示:务必先买1~2个样品测试验证无误后再批量采购。


线材长度说明:

本店的线材长度是指可视线材的部份,不包含PCB以及连接器,参考下图线长蓝色字的尺寸标注。

R53 4.0系列产品型号说明:

产品名称产品型号支持卡片种类

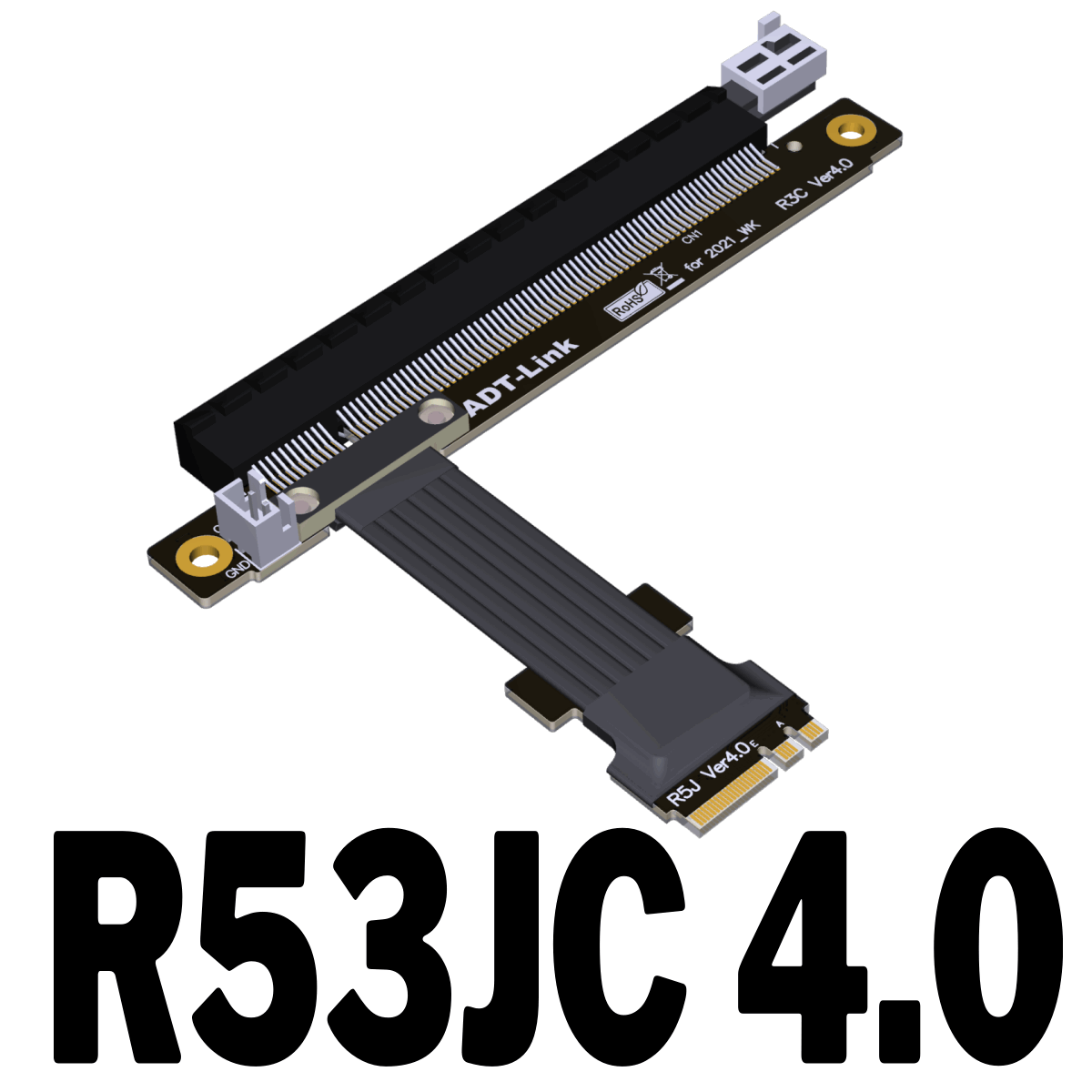

M.2 WiFi A.E key转PCIe x16夹板式转接线R53JC 4.0PCIe x16/x8/x4/x1

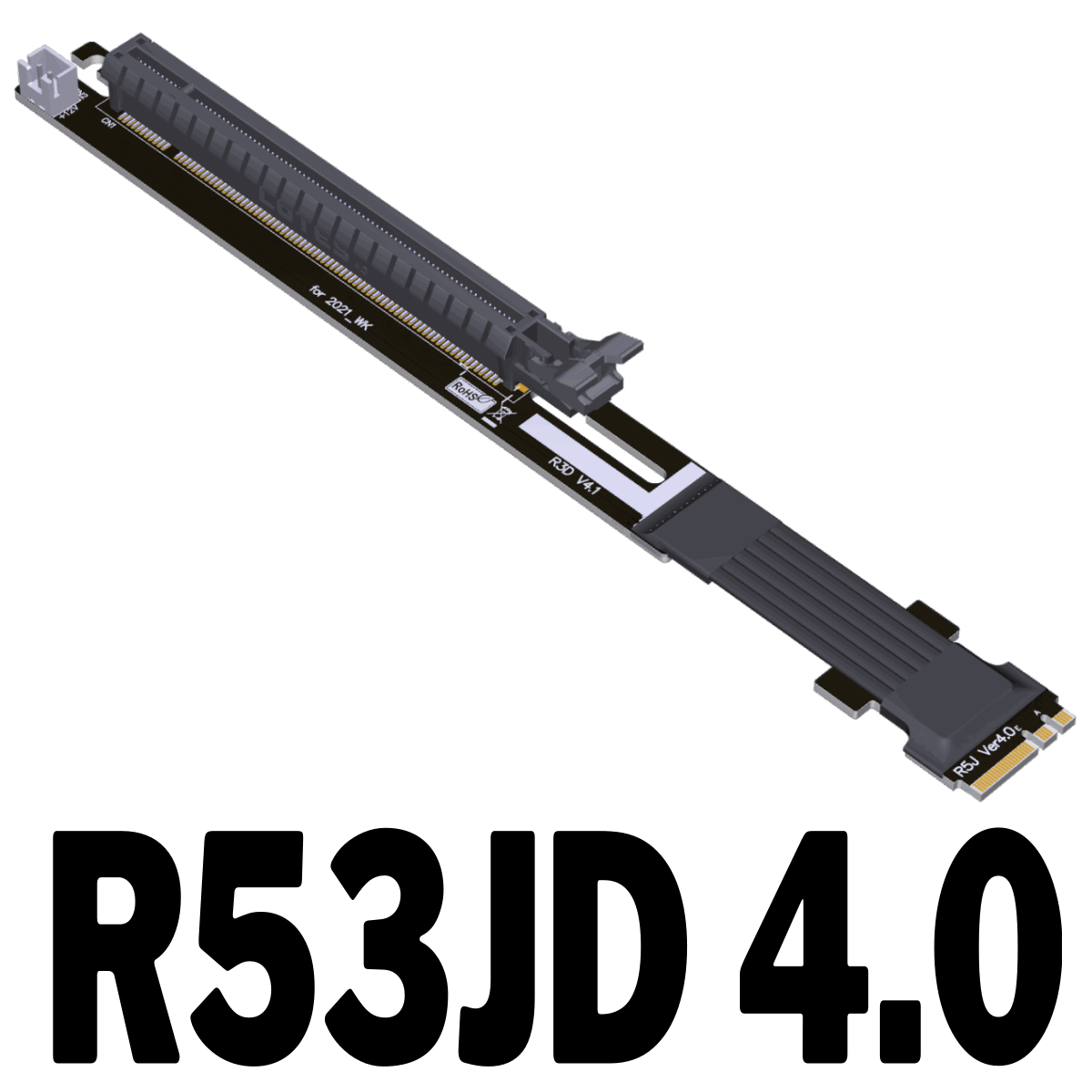

M.2 WiFi A.E key转PCIe x16 直立式转接线R53JD 4.0PCIe x16/x8/x4/x1

配件说明:

随货都有附赠SATA电源转接线。

M.2接口本身无12V电源供给能力,所以在产品设计时,就有预留电源接口,让你可以电源外接。商品需要用到12V电源,这些商品随货附赠小2P转SATA电源线一条,必须接上才能让你的PCIe卡正常运行。

产品优势:

一.线材优势,使用ADT第四代线材,高频支持PCIe 4.0 8G/bps稳定转输

二.线长优势,从5厘米到10米都可以接受订做,本店销售的转接线,线材阻抗低,60公分以内的线长可以稳定支持PCIe3.0全速,本店实测使用10米线在2.5G/bps的速度下仍可以稳定转输。

三.差分信号无过孔设计,不存在寄生电容及寄生电感的信号衰减干扰问题, 更不会有CAF微短路现象,产品经久耐用

四.PCB选用高频低阻的优质材料,PCB做工精密,PCB使用高TG板材,铜材厚度加厚到1oz, 金手指镀金含量足,镀金足导电性能好,可降低氧化生锈阻抗升高而造成的死机蓝屏问题。

五.产品选用的线材本身就很耐用了, 在金属焊接点处使用厚度达3mm的PCB垫片保护,并锁上螺丝。

产品实拍:

技术问题汇总:

线材的厚度多少?软吗?可弯折吗?

本商品的线材厚度1.4mm,所以本商品的线材比较硬一些。线材可弯可折,但不要拉扯。

线材的质量如何?有屏蔽吗?

采用EMI屏蔽导电聚合物,新型的材料用于EMI屏蔽,扁平电缆设计。 这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖,以防止电磁频率的入射或出射发射,最小化干扰和性能降级,并且减小展器的重量。

3D下载:

http://www.adtlink.cn/Uploads/download/ADT_R53V4_3D.zip
