R51 4.0

ADT工厂直销,产品性能优良,口碑超好产品,100%全检通电测试发货

公司品牌：ADT（尔达特）电子

产品型号：R51 4.0系列商品

产品名称：M.2 WiFi A.E key转PCIe X1转接板延长线

线材长度：3-100cm（支持线长定制）

适配范围：支持M.2 WiFi（A.E key）接口

速度带宽：PCIe 4.0x1

采购提示：务必先买1~2个样品测试验证无误后再批量采购。

线材长度说明：

本店的线材长度是指可视线材的部份，不包含PCB以及连接器，参考下图线长蓝色字的尺寸标注。

R51 4.0系列产品型号说明:

配件说明：

随货都有附赠SATA电源转接线。

M.2接口本身无12V电源供给能力，所以在产品设计时，就有预留电源接口，让你可以电源外接。商品需要用到12V电源，这些商品随货附赠小2P转SATA电源线一条，必须接上才能让你的PCIe卡正常运行。

产品优势：

一．线材优势，使用ADT第四代线材，高频支持PCIe 4.0 8G/bps稳定转输

二．线长优势，从5厘米到10米都可以接受订做，本店销售的转接线，线材阻抗低，60公分以内的线长可以稳定支持PCIe3.0全速，本店实测使用10米线在2.5G/bps的速度下仍可以稳定转输。

三．差分信号无过孔设计，不存在寄生电容及寄生电感的信号衰减干扰问题， 更不会有CAF微短路现象，产品经久耐用

四．PCB选用高频低阻的优质材料，PCB做工精密，PCB使用高TG板材，铜材厚度加厚到1oz， 金手指镀金含量足，镀金足导电性能好，可降低氧化生锈阻抗升高而造成的死机蓝屏问题。

五．产品选用的线材本身就很耐用了， 在金属焊接点处使用厚度达3mm的PCB垫片保护，并锁上螺丝。

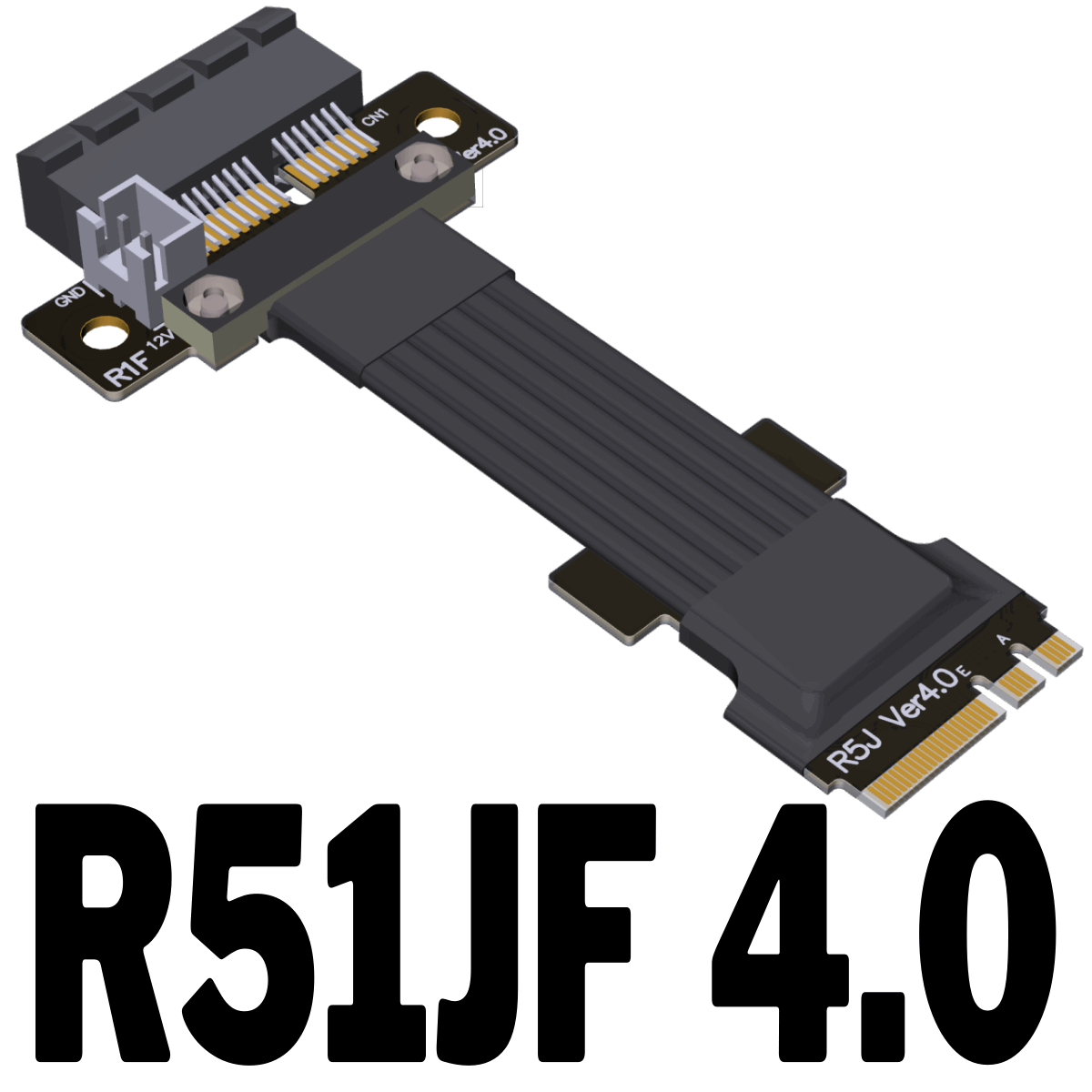

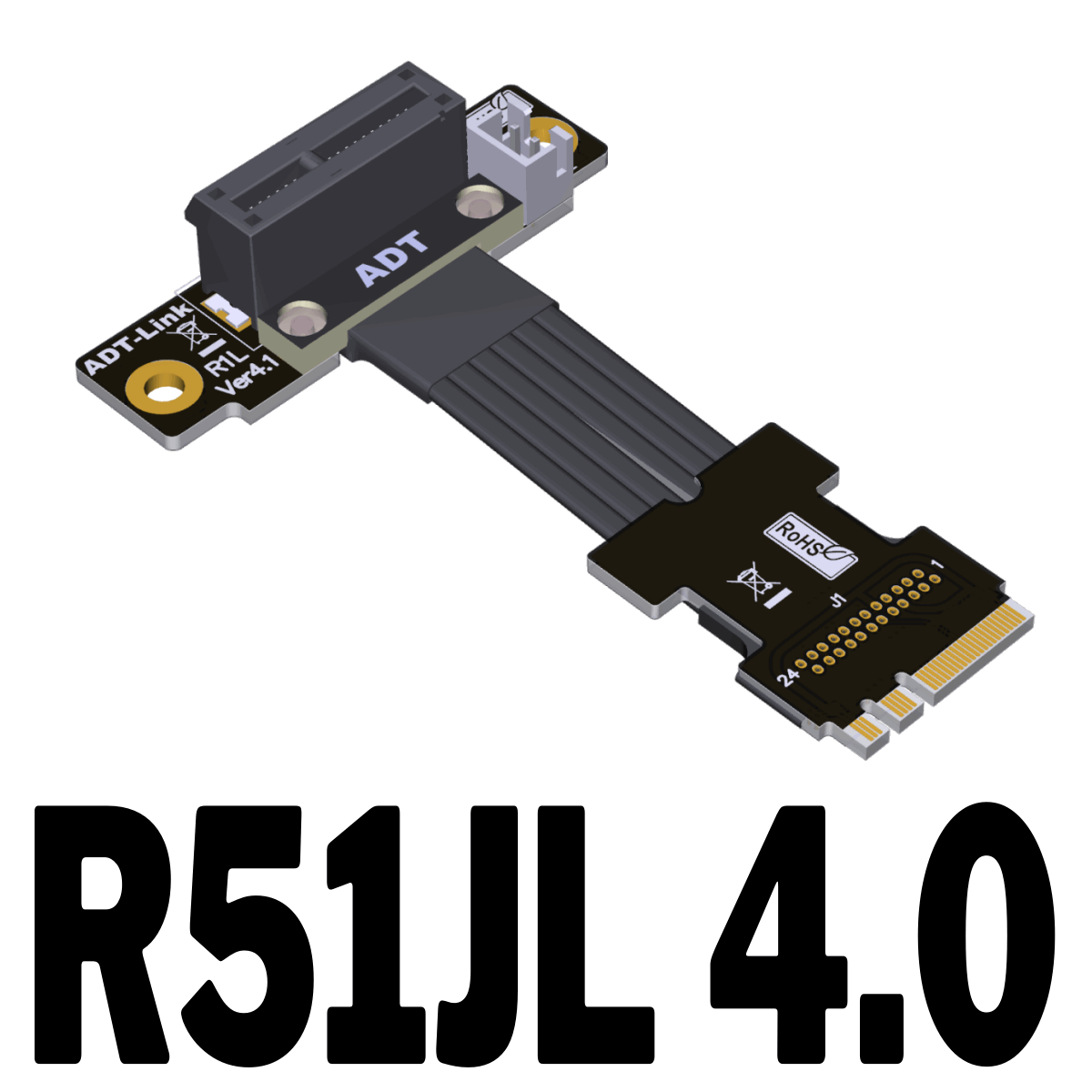

产品实拍：

技术问题汇总：

线材的厚度多少？软吗？可弯折吗？

本商品的线材厚度1.4mm，所以本商品的线材比较硬一些。线材可弯可折，但不要拉扯。

线材的质量如何？有屏蔽吗？

采用EMI屏蔽导电聚合物，新型的材料用于EMI屏蔽，扁平电缆设计。 这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖，以防止电磁频率的入射或出射发射，最小化干扰和性能降级，并且减小展器的重量。

3D下载：

http://www.adtlink.cn/Uploads/download/ADT_R51V4_3D.zip
