K28SF-BK,K28SL-BK,K28SR-BK

公司品牌：ADT（尔达特电子）

产品型号：K28系列产品

产品名称：PCIe 5.0 x4 转 x8 延长线

线材长度：支持定制5-100cm长度，欢迎深度合作

速度带宽：PCIe 5.0 x4    Gen5 128Gbps (Max.)

使用限制：PCIe5.0对设备要求高，只要接了延长线信号都会衰减，本商品不保证PCIe5.0全速，设备老化，信号较差或环境不好者请降速使用。

采购提示：务必先买1~2个样品测试验证无误后再大批量采购。  本店可开立普票，如需开票请于提交订单时联系客服。

线材长度说明:

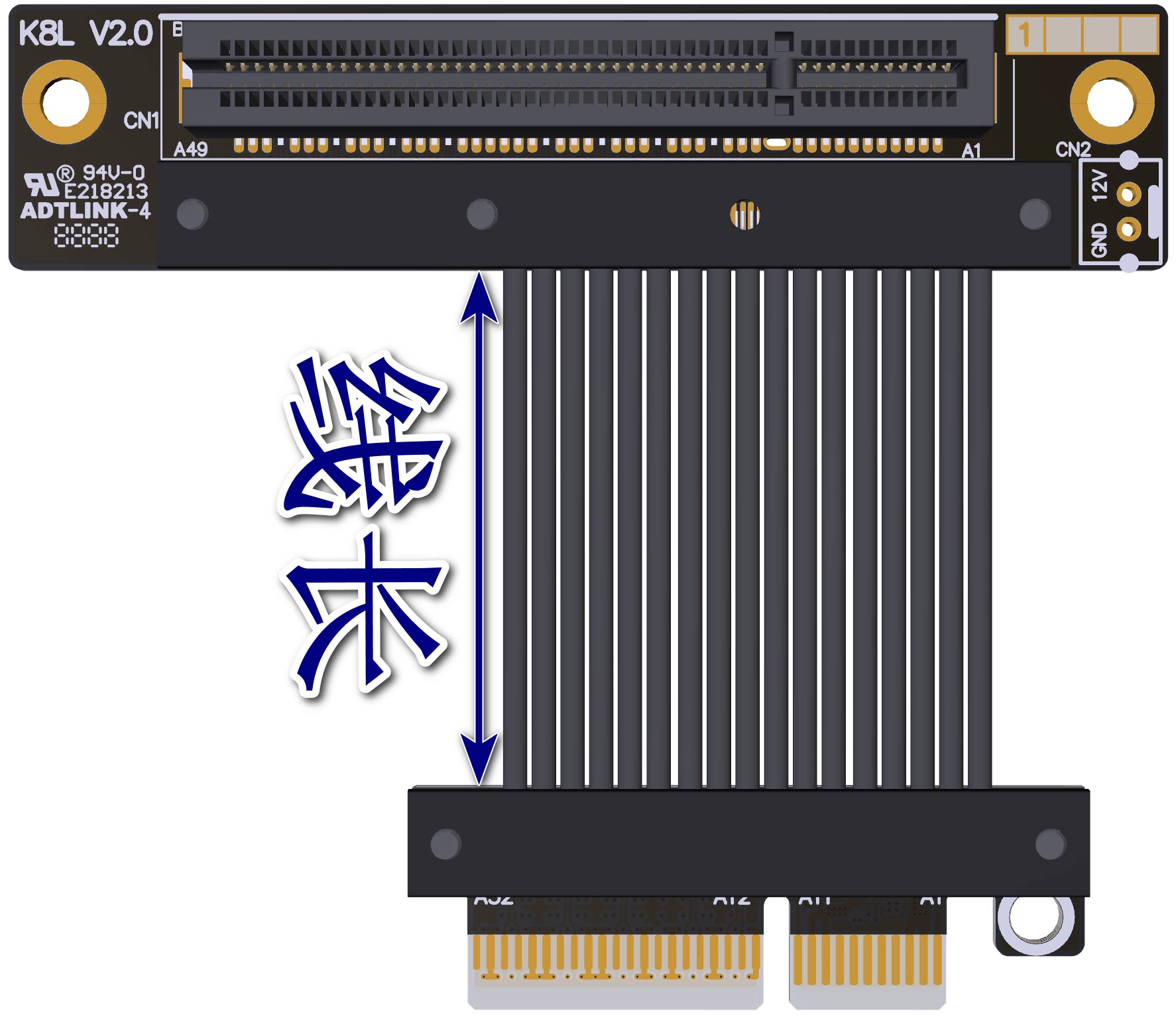

本店的线材长度是单指线材的部份，不包含PCB以及连接器。 线长会有一定的误差，介意勿拍， 参考下图线长的尺寸标注。

产品型号说明:

产品优势:

一．线材优势，使用ADT自行研发设计的高速线材，使用台湾进口连接器，支持PCIe 5.0 x4 128Gbps全速稳定转输

二．线长优势，从5厘米到1米都可以接受订制，本店销售的转接线，线材阻抗低，50厘米以内的线长支持PCIe5.0全速。

三．差分信号无过孔设计，不存在寄生电容及寄生电感的信号衰减干扰问题， 更不会有CAF微短路现象，产品经久耐用

四．产品选用优质材料，PCB做工精密，铜材厚度加厚到1oz， 金手指沉金工艺，导电性能好，可降低氧化生锈阻抗升高而造成的死机蓝屏问题。

五．产品选用的线材本身就很耐用了， 在金属焊接点处使用厚度达3mm的PCB垫片保护，并锁上螺丝及六角螺帽紧固，产品坚固可靠耐拉扯，抗干扰，不会有断线掉钉问题。线材可弯可折，不影响使用。

六．PCB矮化及加胖设计， 矮化不会卡到显卡， 加胖加长设计让板卡更容易安装，减少损坏机率。

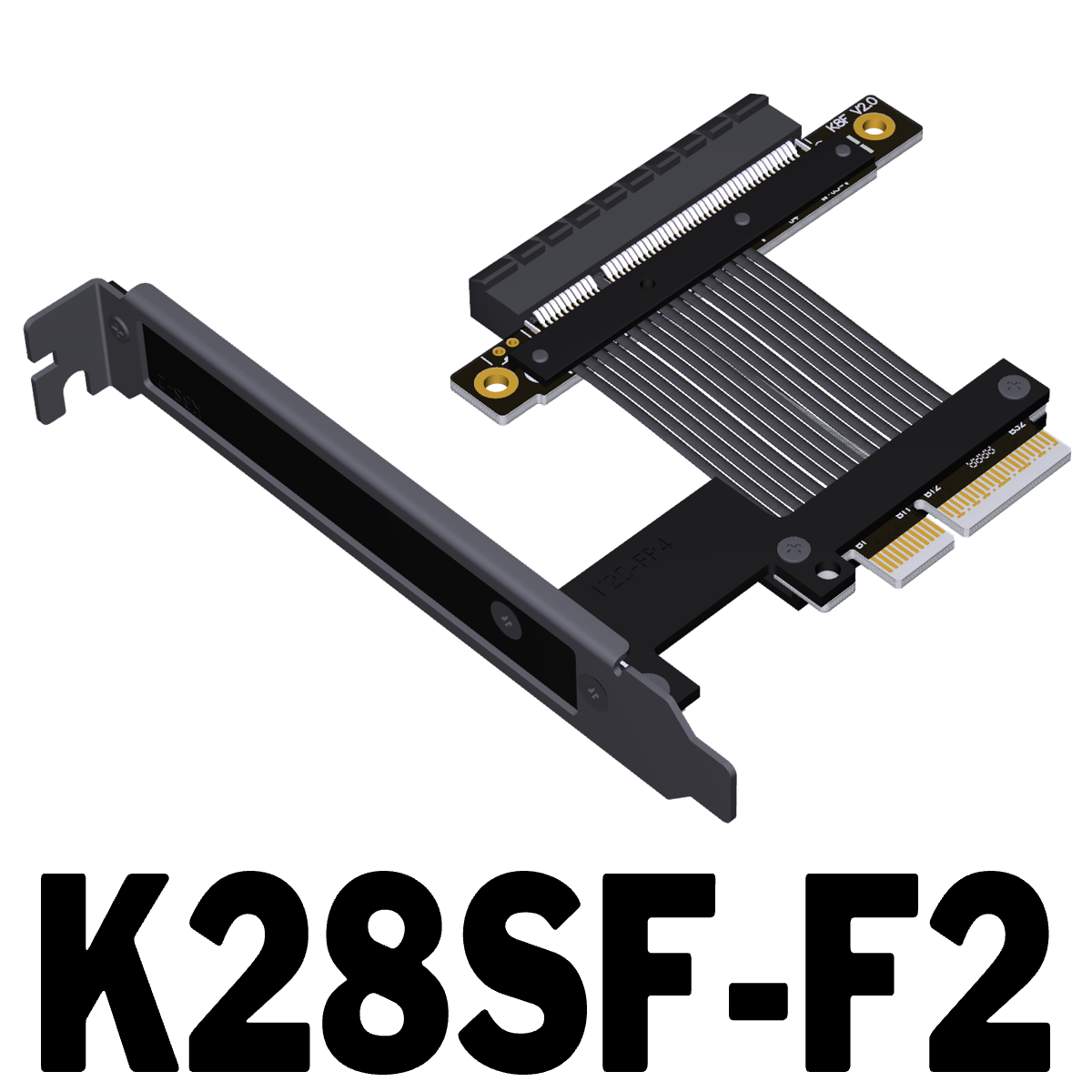

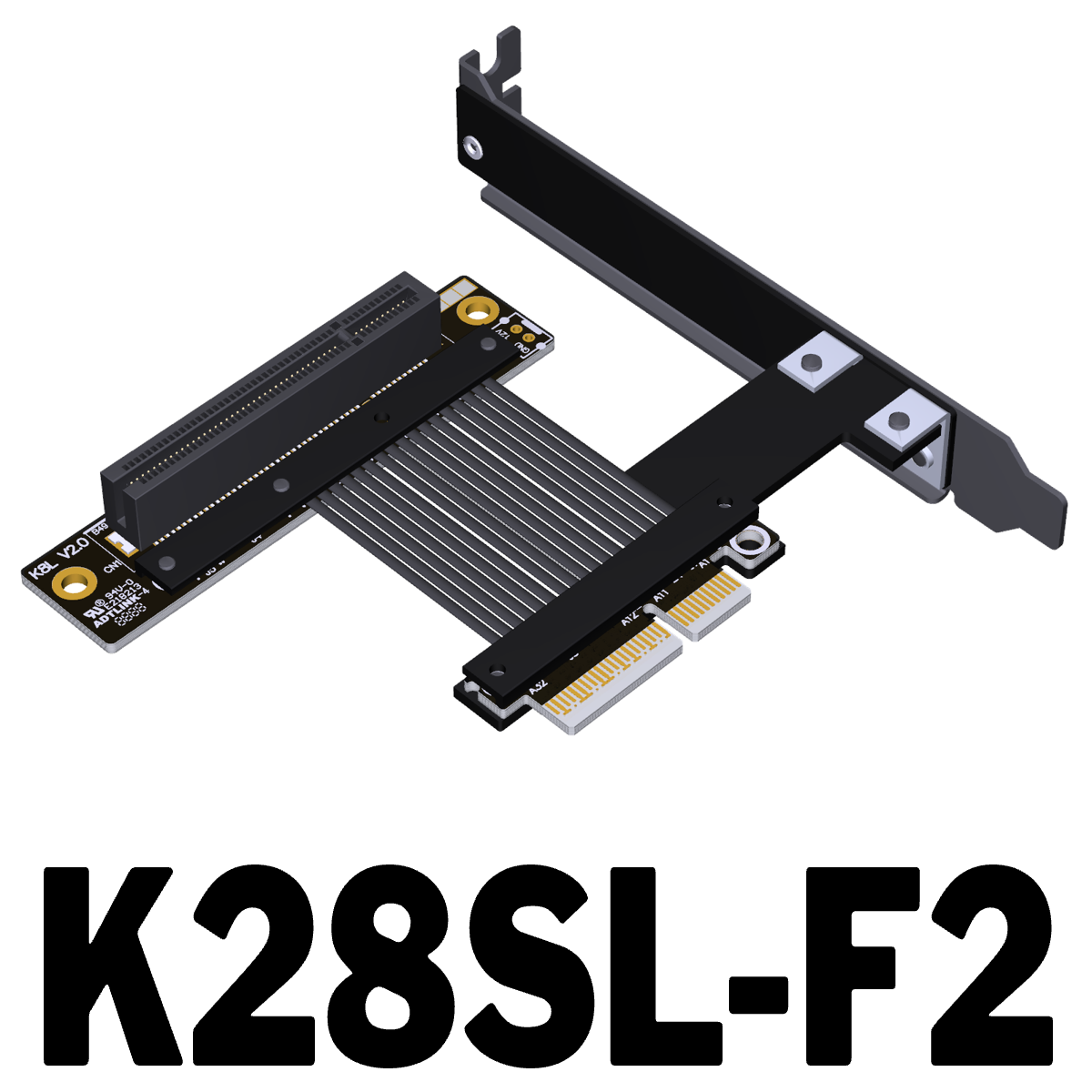

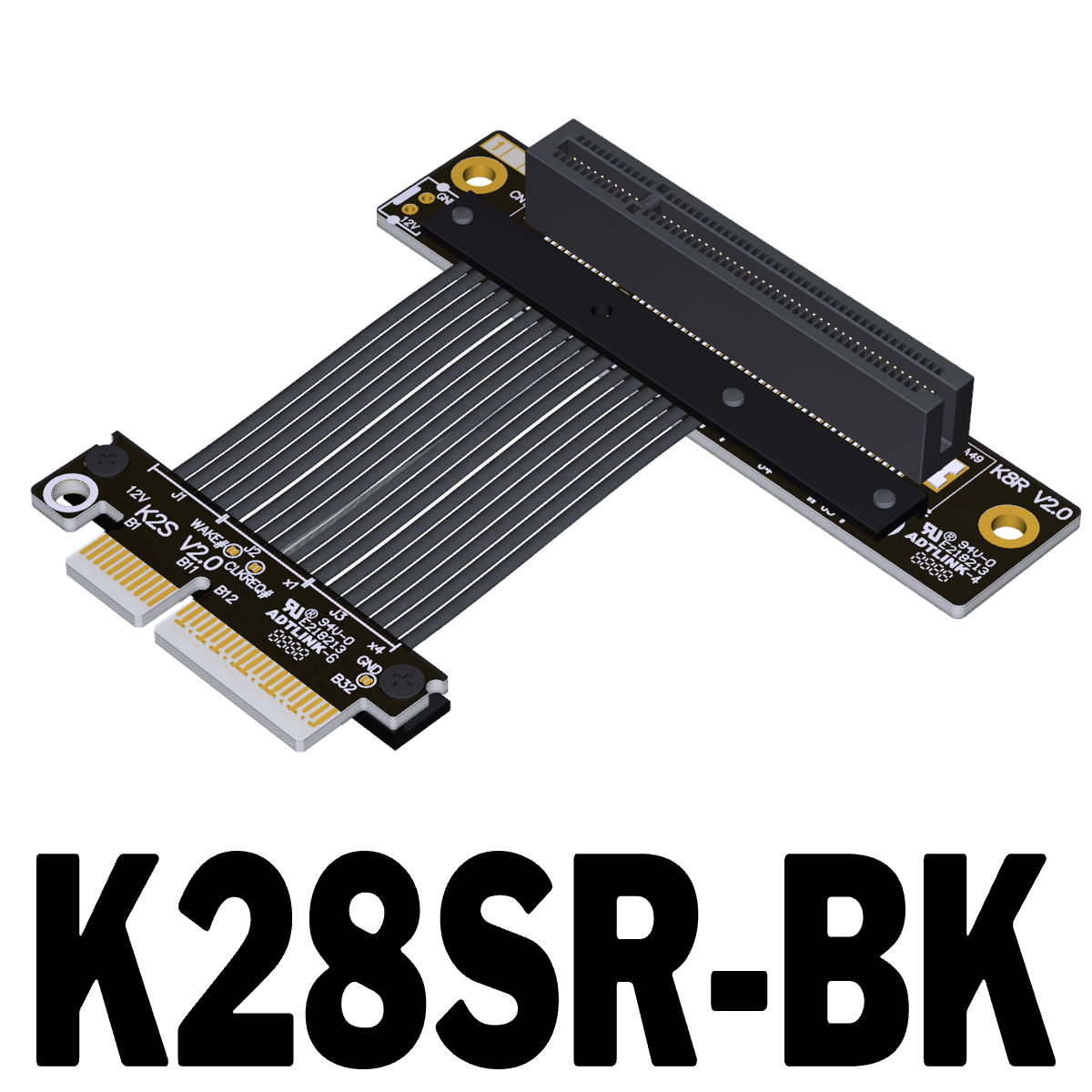

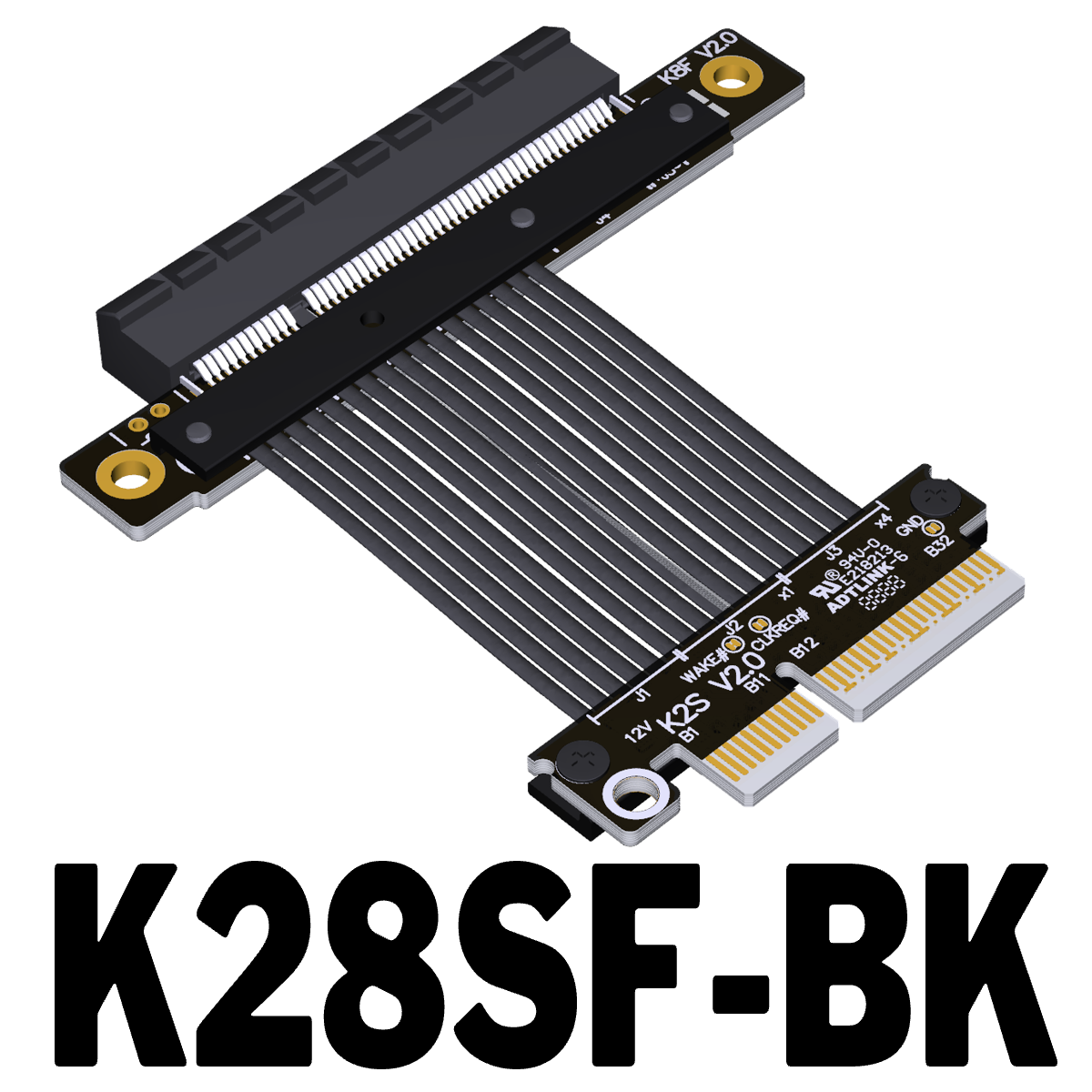

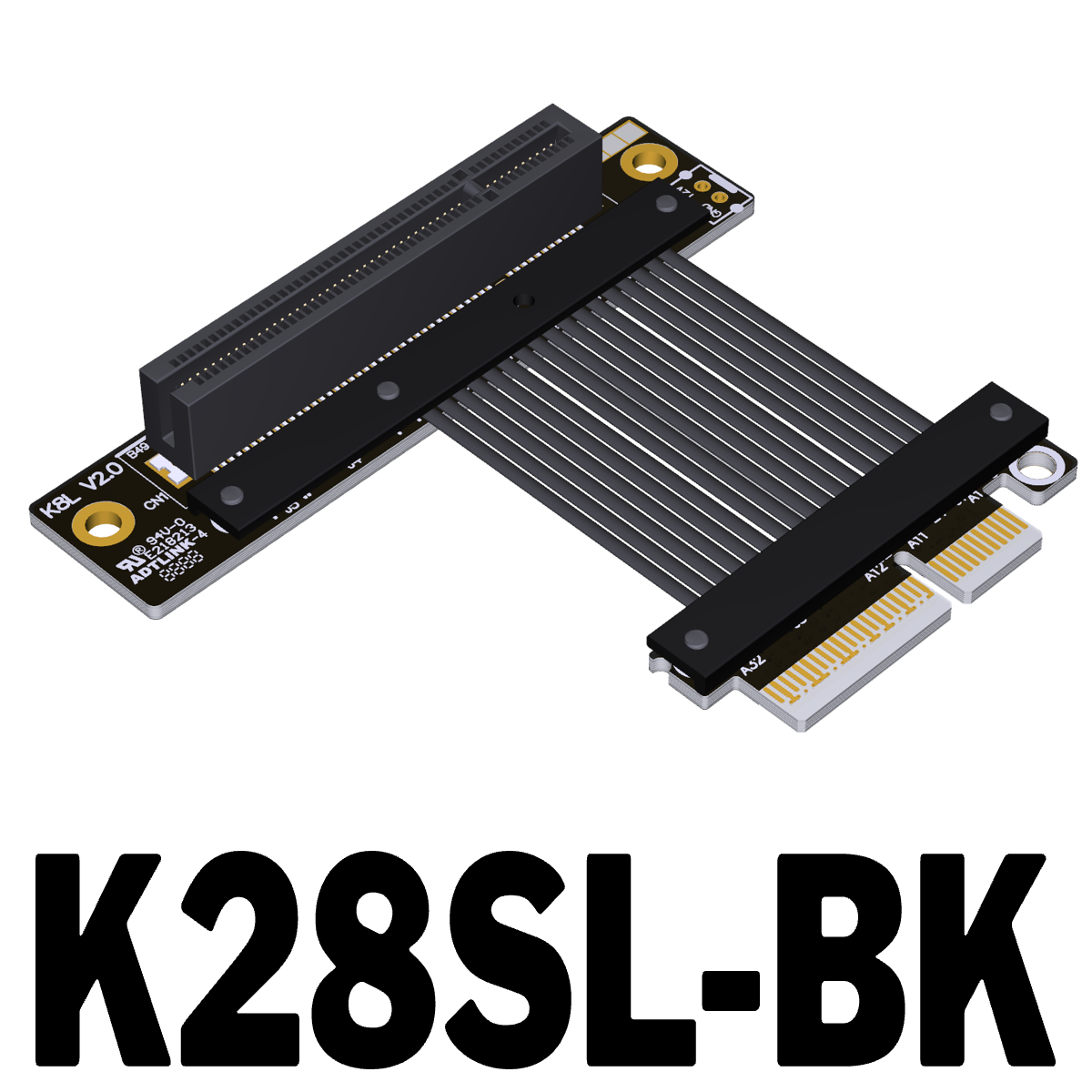

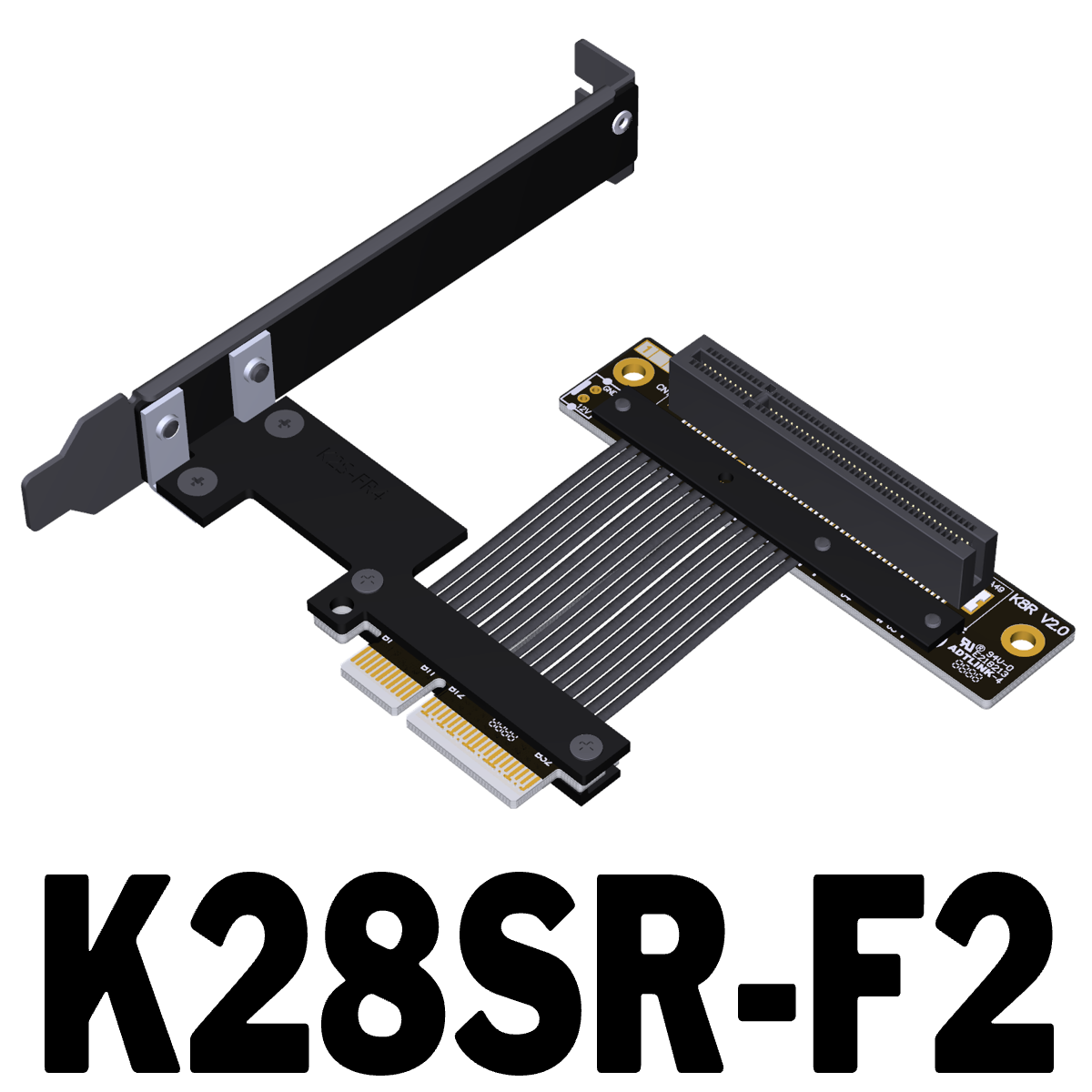

产品图片:

技术问题总汇:

ADT型号K28SF-BK可以支持PCIe 5.0吗？

实验室实测可达PCIe 5.0 x4满速

本店实测数据如下：

线材的质量如何？有屏蔽吗？

有金属层屏蔽，采用先进的EMI屏蔽导电聚合物，新型的材料用于EMI屏蔽，扁平电缆设计。 这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖，以防止电磁频率的入射或出射发射，微小化干扰和性能降级，并且减少排线的重量。

线材软吗？可弯折吗？

线材是ADT自主研发的第五代PCIe专用黑色薄款线，厚度为0.8mm，线材很软可弯折，不影响使用 ，但不可拉扯 。

技术资料下载链接:

打开 3D PDF 文件。请使用 Adobe Reader DC 软件。

3D Step & 3D PDF files download https://www.adtlink.cn/download/ADT_K28_3D.zip

Schematic files download https://www.adtlink.cn/download/ADT_KxxV2_Schematic.zip

Cable specification files download https://www.adtlink.cn/download/ADT-Cable 24P 5.0 specification 20250625.pdf
