K11VS-BK,K11NS-BK

公司品牌：ADT(尔达特电子）

产品型号：K11系列

产品名称：PCI-E X1信号对接连接线

线材长度：5-100cm（支持线长定制，不同线长有不同的价位，线长定制请连系客服改价后再付款）

速度带宽：PCIe5.0x1 gen5 32G/bps；PCIe4.0x1 gen4 16G/bps

产品功能：工控服务器设备连接，PCIe信号高速传送

采购提示：务必先买1~2个样品测试验证无误后再大批量采购。

长度说明： 本店的线材长度是单指线材的部份，不包含PCB以及连接器。线长请参考下图的尺寸标注。

K11系列产品型号说明:

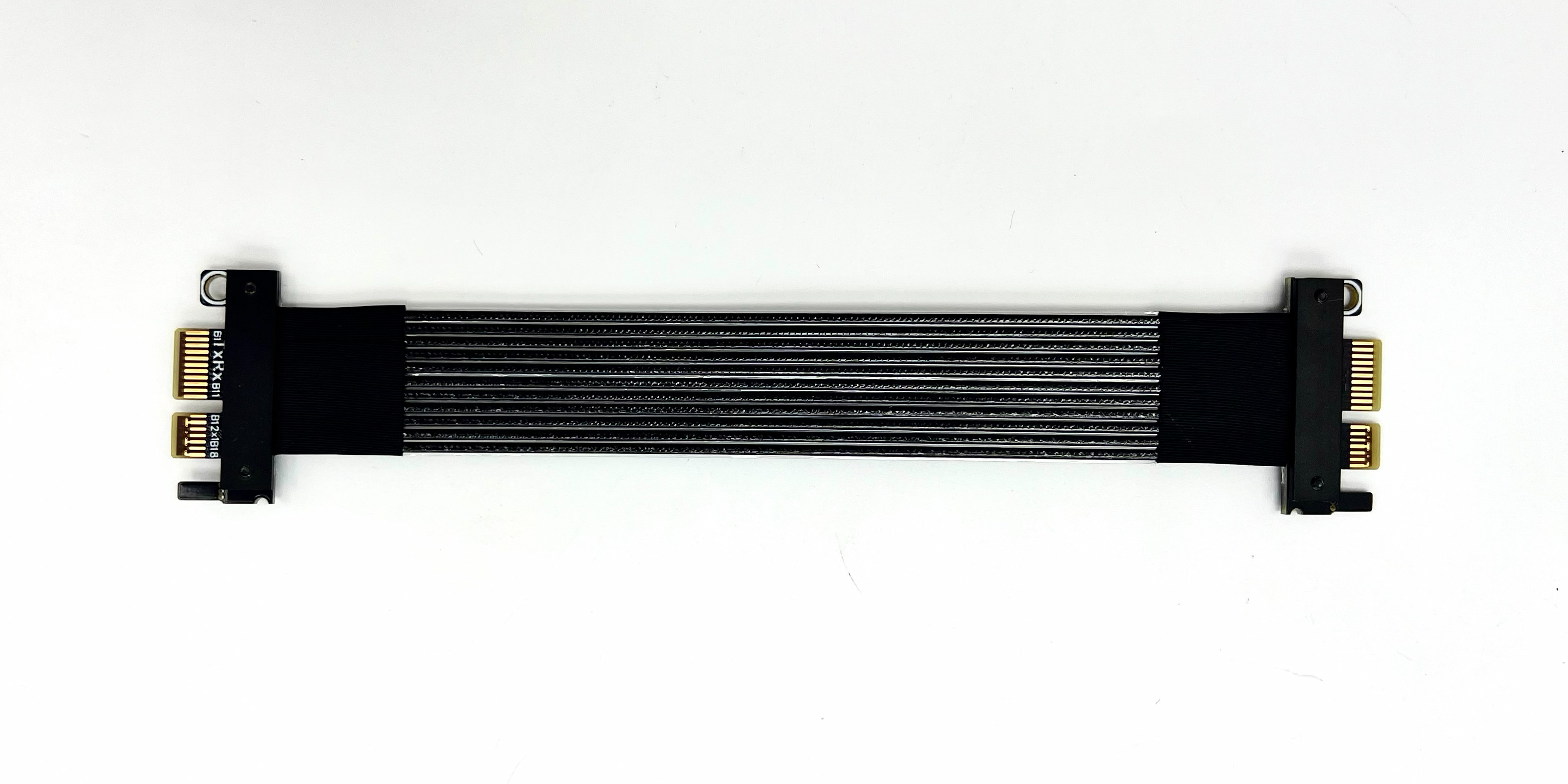

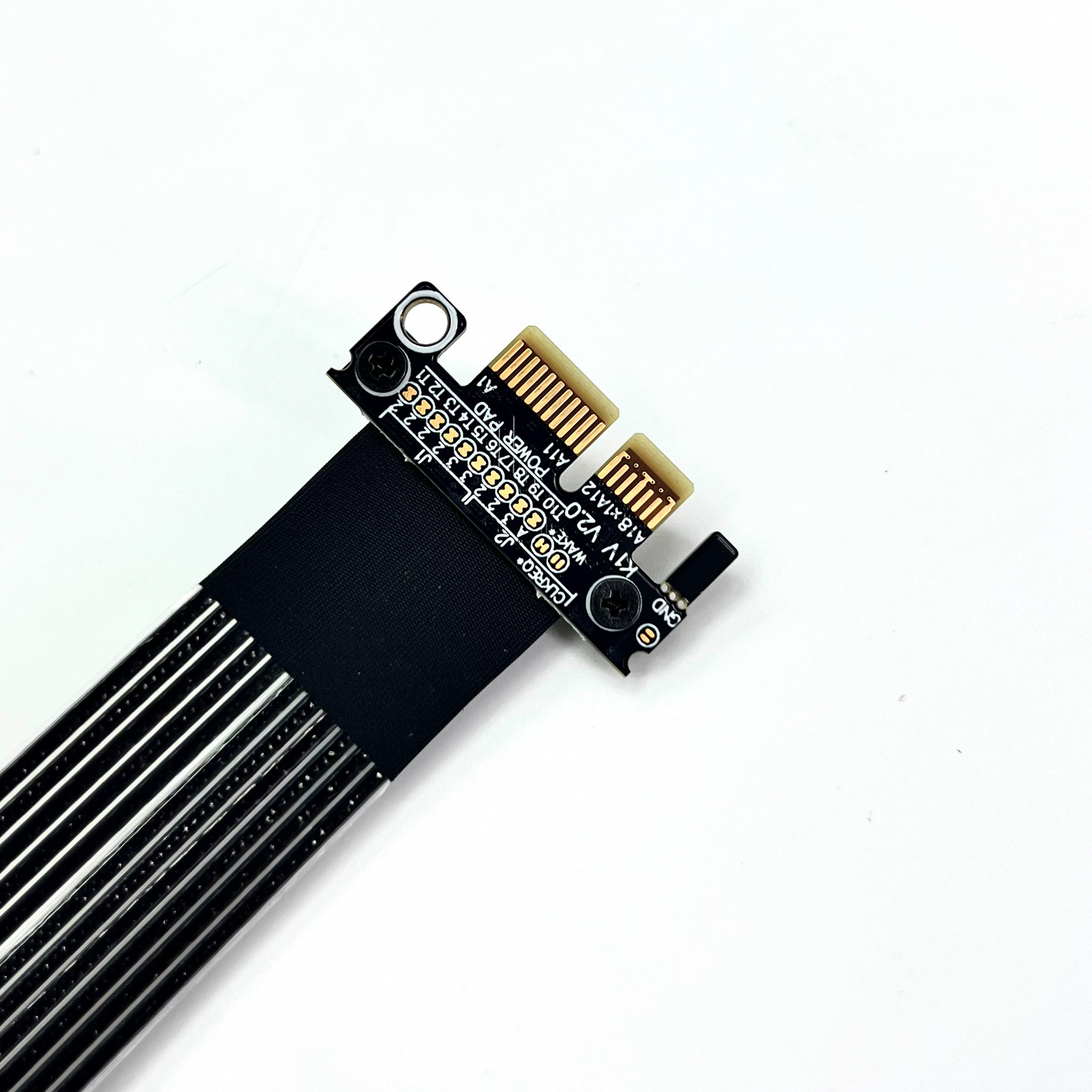

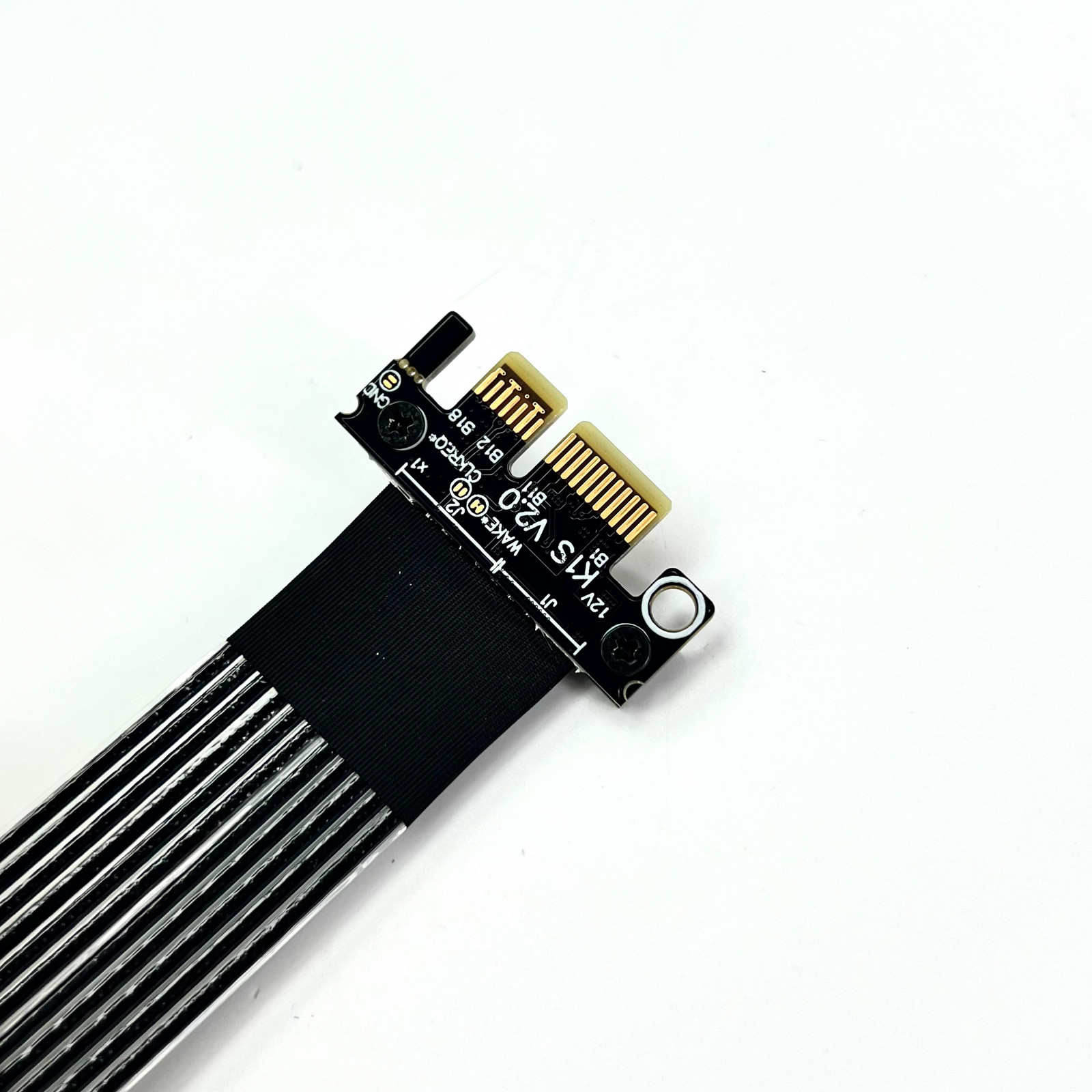

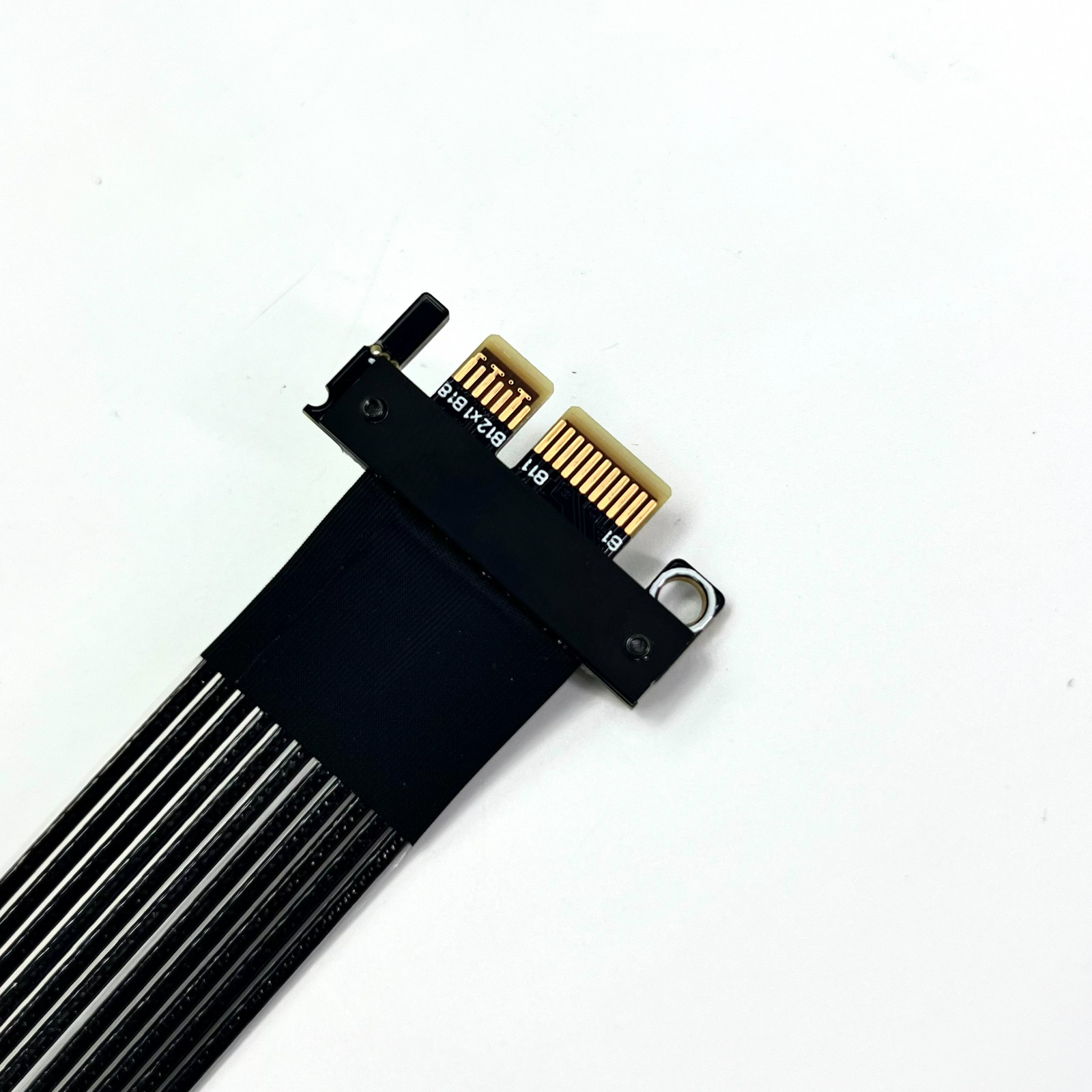

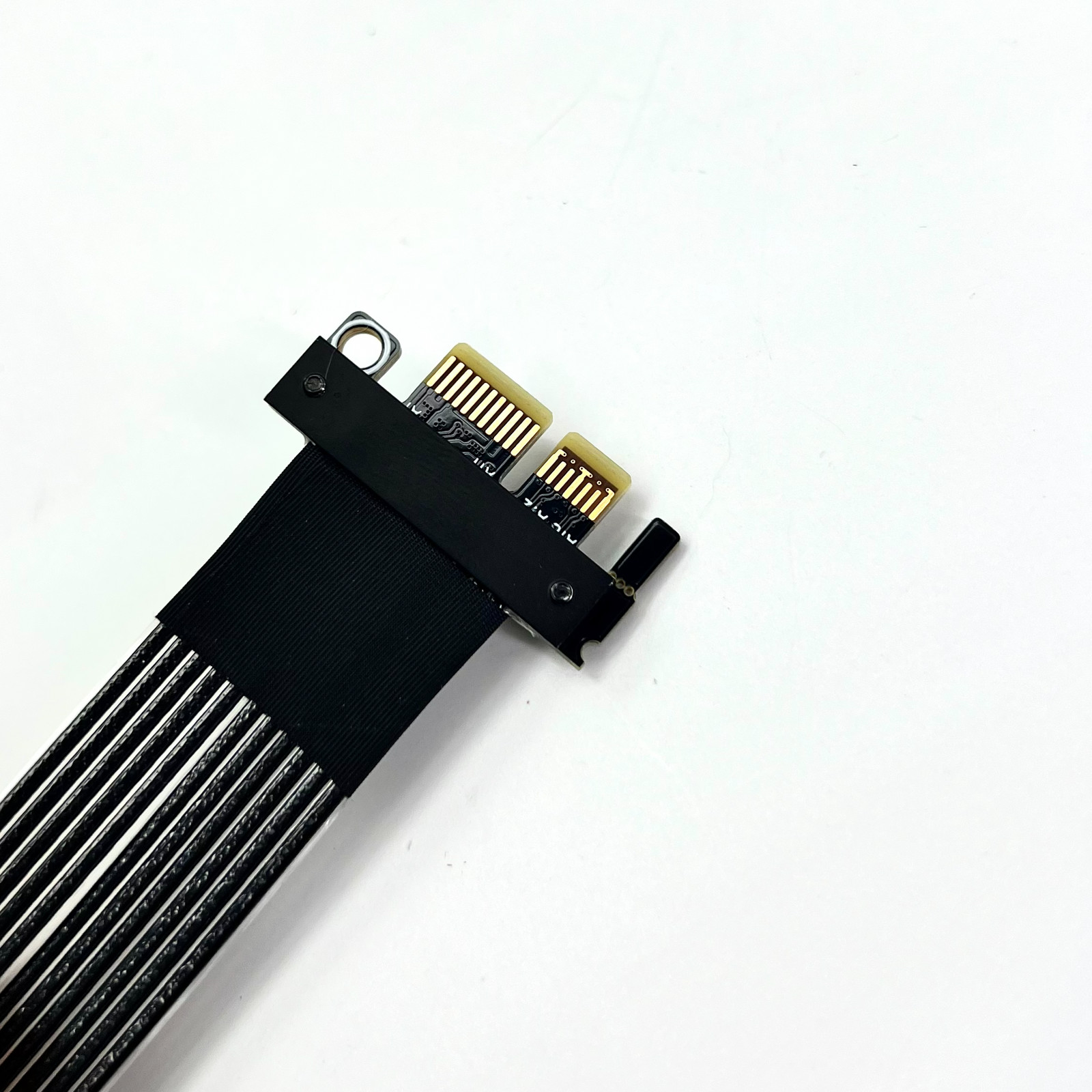

产品图片:

技术问题总汇:

PCIe Tx-Rx信号有交换吗？

本商品PCIe信号走线参考以下图片：

型号R11SS 信号延伸延长功能，PCIe信号直连没有转换，Tx对Tx， Rx对Rx，适合做Jump，Extension的用途。
型号R11NS 差分信号有交换，PCIe差分信号Tx对Rx， Rx对Tx，适合Master-Slave的用途。

线材的质量如何？有屏蔽吗？

有金属层屏蔽，采用先进的EMI屏蔽导电聚合物，新型的材料用于EMI屏蔽，扁平电缆设计。 这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖，以防止电磁频率的入射或出射发射，微小化干扰和性能降级，并且减少排线的重量。

线材软吗？可弯折吗？

线材是ADT自主研发的第五代PCIe专用线黑色薄款，厚度为0.8mm，线材很软可弯可折，不影响使用 ，但不可拉扯 。

技术资料下载链接:

打开 3D PDF 文件。请使用 Adobe Reader DC 软件。

3D Step & 3D PDF files download:

https://www.adtlink.cn/download/ADT_K11xx_3D.zip
