产品型号:HDD-MM-20P 系列商品

产品名称:微型micro HDMI延长转接线(D type to D type)

线材长度:3cm-3m(支持线长定制)

产品规格:支持HDMI2.0b版本,支持(HDR)高动态范围视频传输,18Gbps带宽,分辨率4K@50/60(2160p),高达32个音频通道。

  Buy Now

ADT工厂直销,产品性能优良,口碑超好产品, 100%全检通电测试发货

公司品牌:ADT-Link(尔达特电子)

产品型号:HAA系列商品

产品名称:标准型HDMI延长转接线(A type to A type)

线材长度:3cm-3m(支持线长定制)

产品规格:支持HDMI2.0b版本,支持(HDR)高动态范围视频传输,18Gbps带宽,分辨率4K@50/60(2160p),高达32个音频通道。

采购提示:务必先买1~2个样品测试验证无误后再批量采购。


线材长度说明:

本店的线材长度是单指线材的部份,不包含PCB以及连接器,如果包含PCB和连接器要再加4cm左右。如此总长约为9cm,参考下图线长5cm的尺寸标注。

产品优势:

材质优势:使用德国专利进口线材,使用高品质镀金连接器,高频支持HDMI 2.0稳定转输。PCB选用高频低阻的优质材料,PCB做工精密,PCB使用高TG板材,铜材厚度加厚到1oz;连接器镀金导电性能好,可降低氧化生锈阻抗升高而造成的黑屏蓝屏闪屏花屏问题。

设计优势:差分信号无过孔设计,不会有CAF微短路现象高速信号资料传送不存在寄生电容及寄生电感的信号衰减干扰问题,电源电路加强布线设计,PCB板小型化设计,可降低机构干涉,不卡硬件,产品安装容易。

生产优势:本店工厂直销,产品客制化生产,生产时在金属焊接点处加强焊接。并套上热缩管保护,产品坚固可靠,不会有断线掉线的问题。产品做工好,稳定可靠经久耐用。

产品优势:

材质优势:使用德国专利进口线材,使用高品质镀金连接器,高频支持HDMI 2.0稳定转输。PCB选用高频低阻的优质材料,PCB做工精密,PCB使用高TG板材,铜材厚度加厚到1oz;连接器镀金导电性能好,可降低氧化生锈阻抗升高而造成的黑屏蓝屏闪屏花屏问题。

设计优势:差分信号无过孔设计,不会有CAF微短路现象高速信号资料传送不存在寄生电容及寄生电感的信号衰减干扰问题,电源电路加强布线设计,PCB板小型化设计,可降低机构干涉,不卡硬件,产品安装容易。

生产优势:本店工厂直销,产品客制化生产,生产时在金属焊接点处加强焊接。并套上热缩管保护,产品坚固可靠,不会有断线掉线的问题。产品做工好,稳定可靠经久耐用。

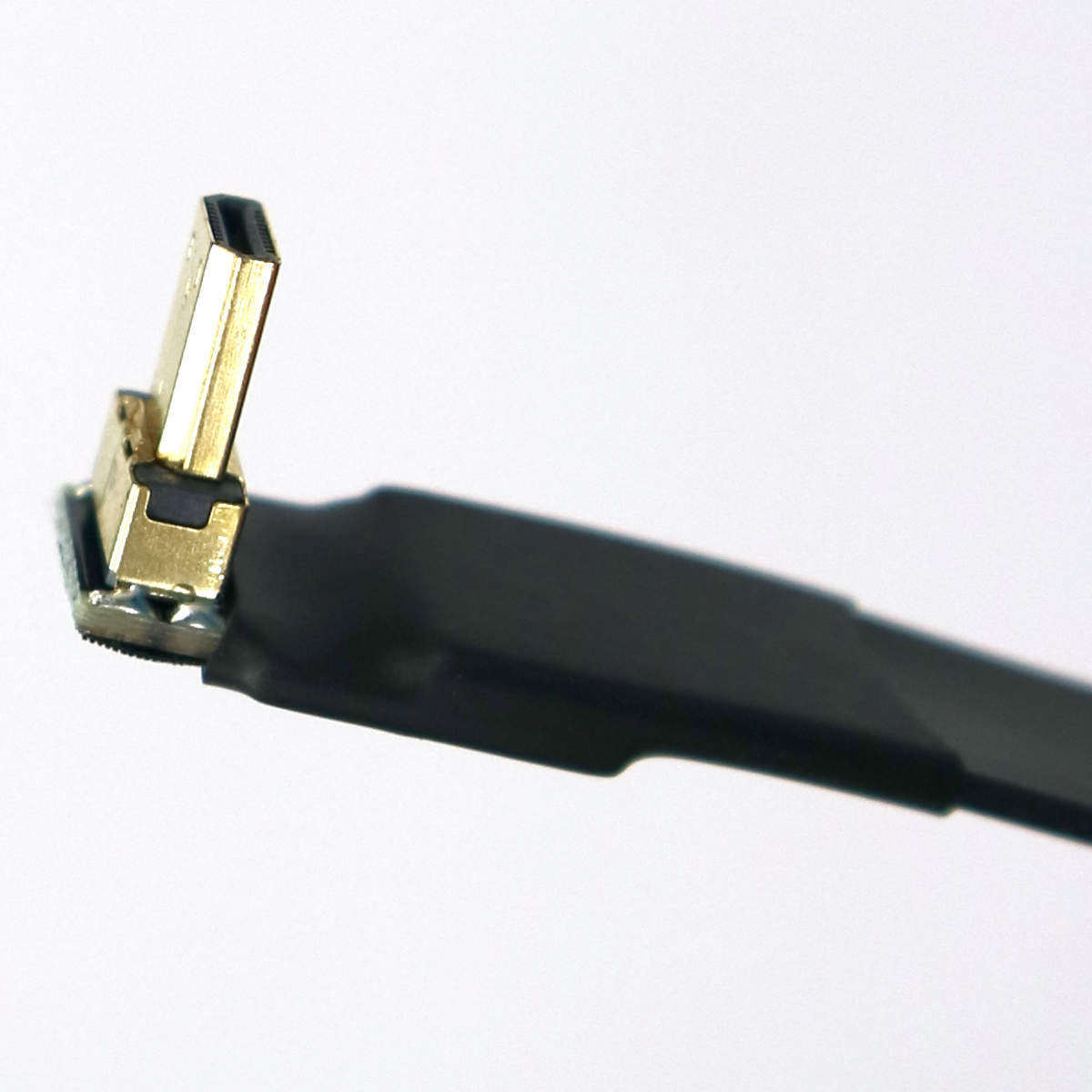

产品实拍:

技术问题总汇:

线材的厚度多少?软吗?可弯折吗?

本商品的线材厚度1.4mm,所以本商品的线材比较硬一些。线材可弯可折,但不要拉扯。

线材的质量如何?有屏蔽吗?

采用EMI屏蔽导电聚合物,新型的材料用于EMI屏蔽,扁平电缆设计。 这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖,以防止电磁频率的入射或出射发射,最小化干扰和性能降级,并且减小展器的重量。

线材的兼容性如何?会挑机器吗?

支持HDMI2.0 高速,支持4K/60hz全速不掉速,不挑机器不存在兼容性问题。

产品使用高清屏4K/60hz,皆100%测试PASS后才放行发货。

线材和PCB连接座可以拆分吗?

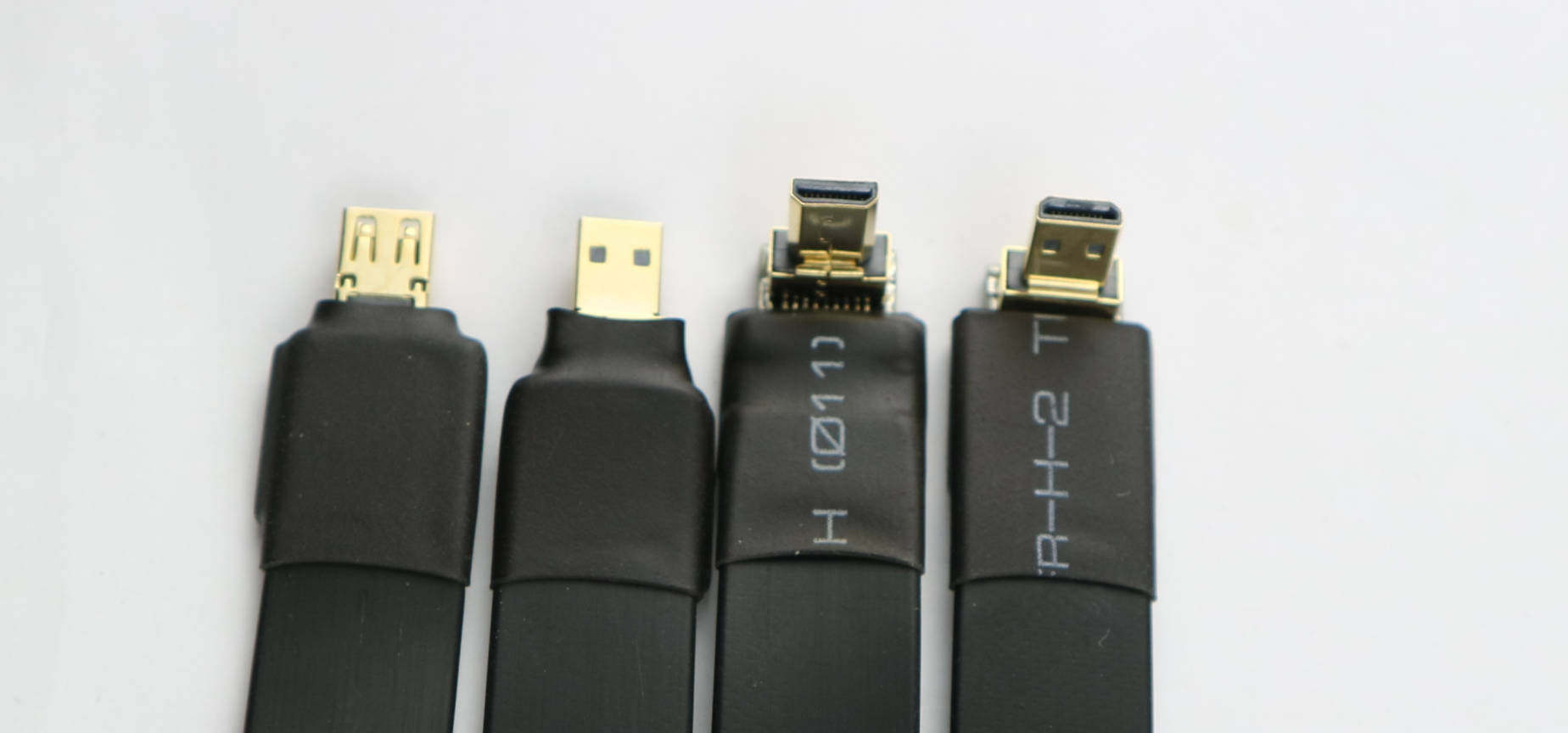

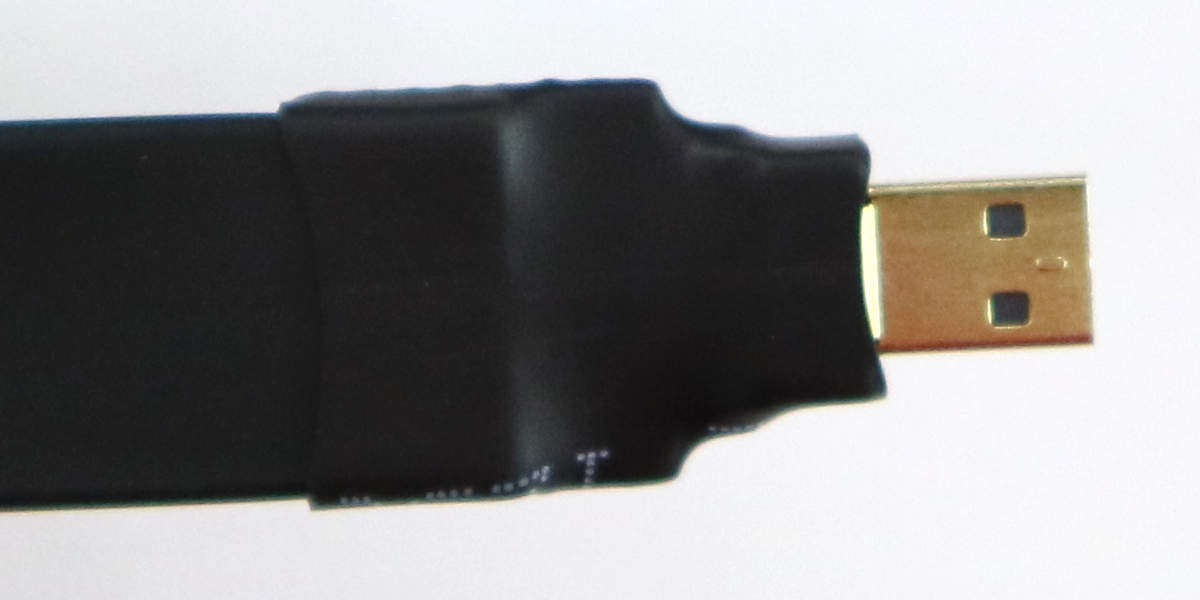

不可以, 为了信号传送的纯净,也为了避免线材脱落意外,本店线材和PCB连接器是焊接的,并使用热缩管套上保护,产品无法拆分。如下图

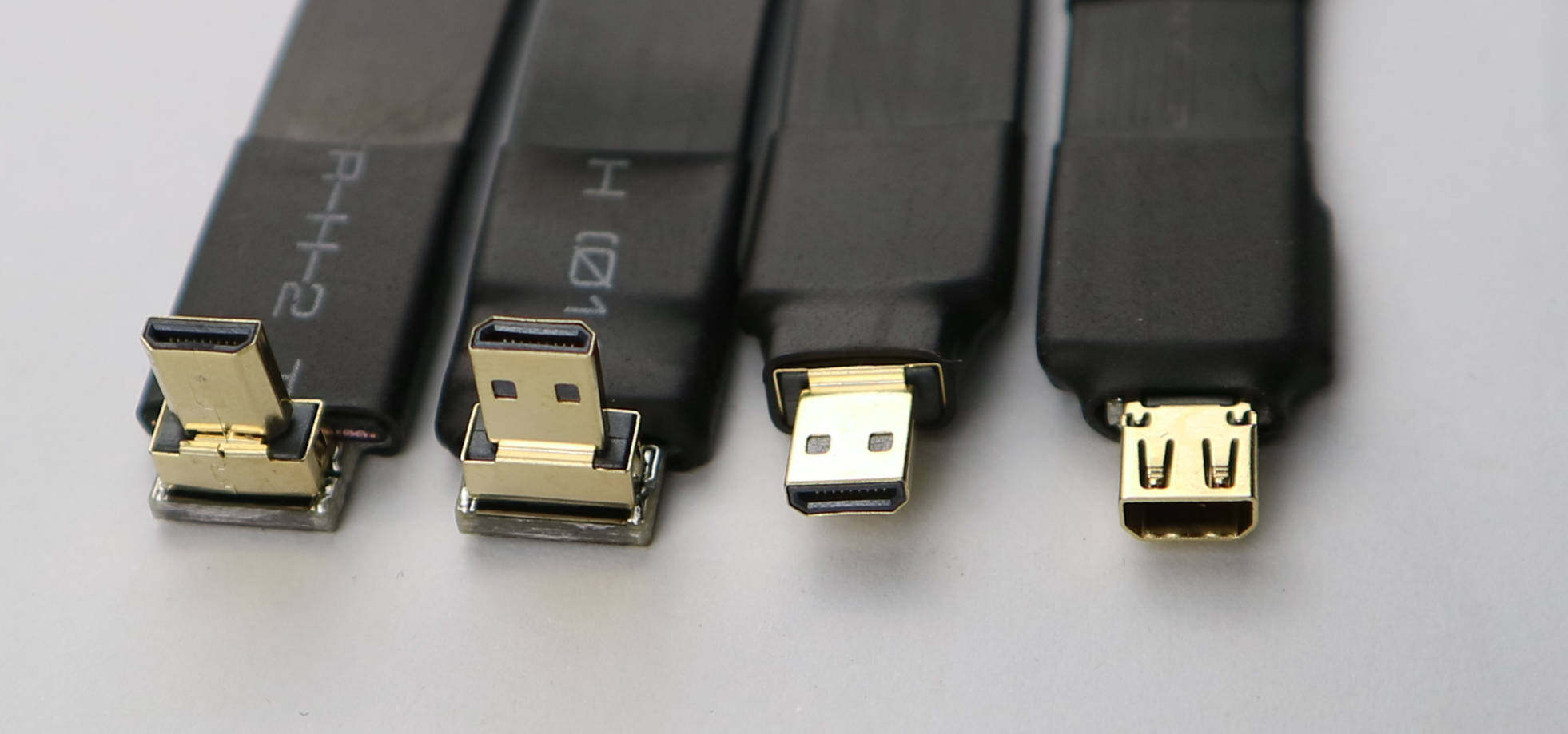

有那些规格及型号的接头?

A1,A2,A3,A4,C1,C2,C3,C4,D1,D2,D3,D4,全系列共17种HDMI接头本店都有,以下接头可以任意排列组合,

A1_标准HDMI直头;A2_标准HDMI上弯;A3_标准HDMI下弯;A4_标准HDMI母座    (HDMI A type)

C1_迷你HDMI直头;C2_迷你HDMI上弯;C3_迷你HDMI下弯;C4_迷你HDMI母座    (mini HDMI C type)

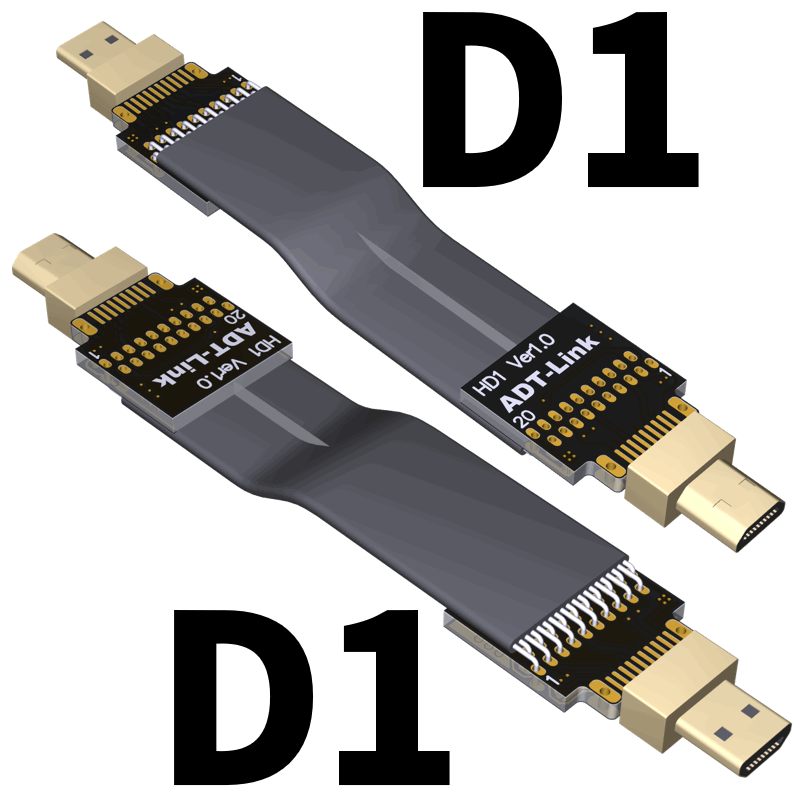

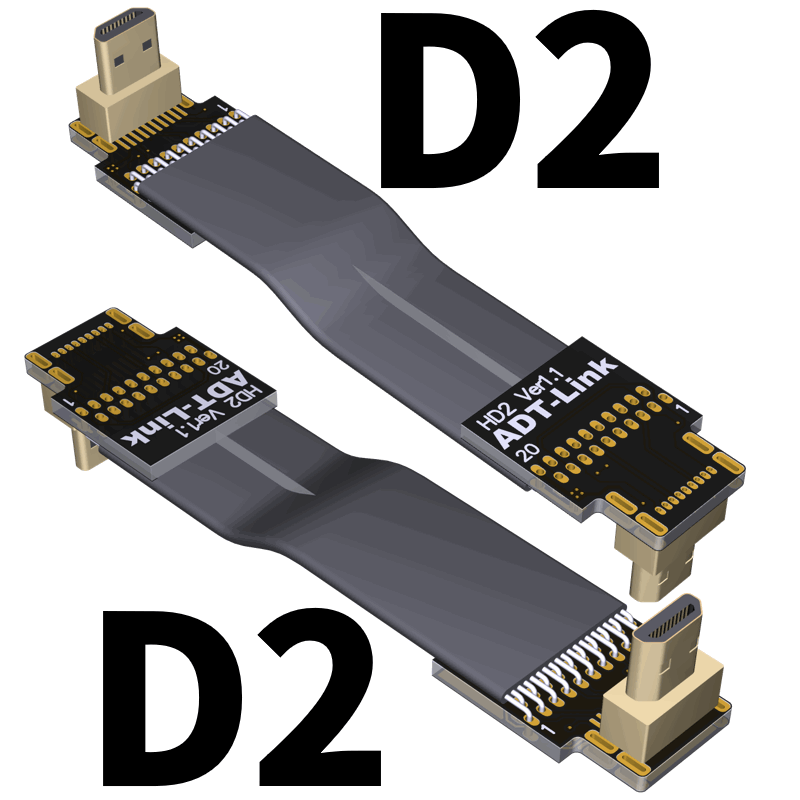

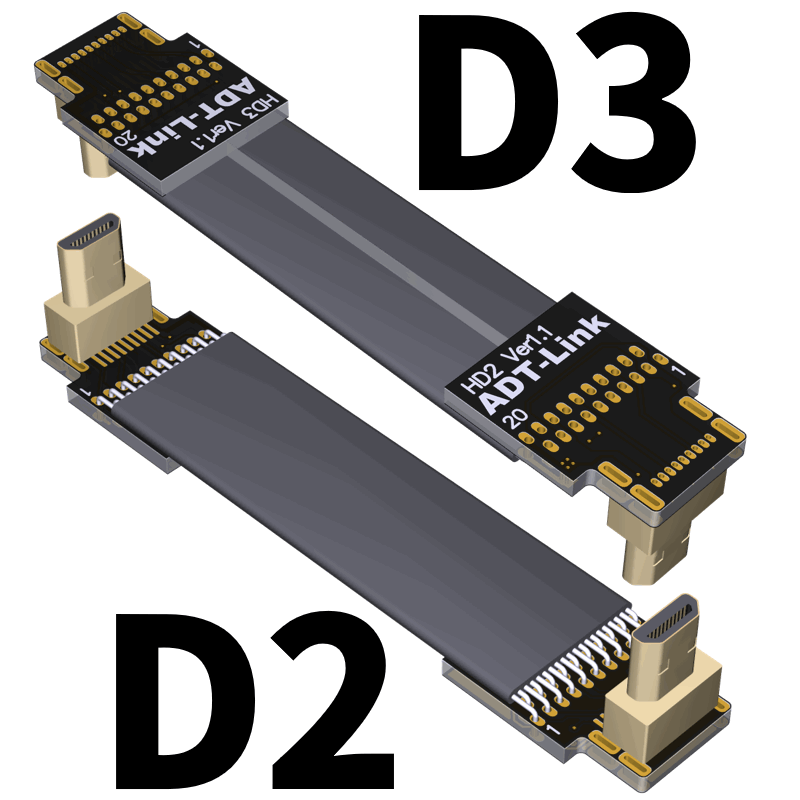

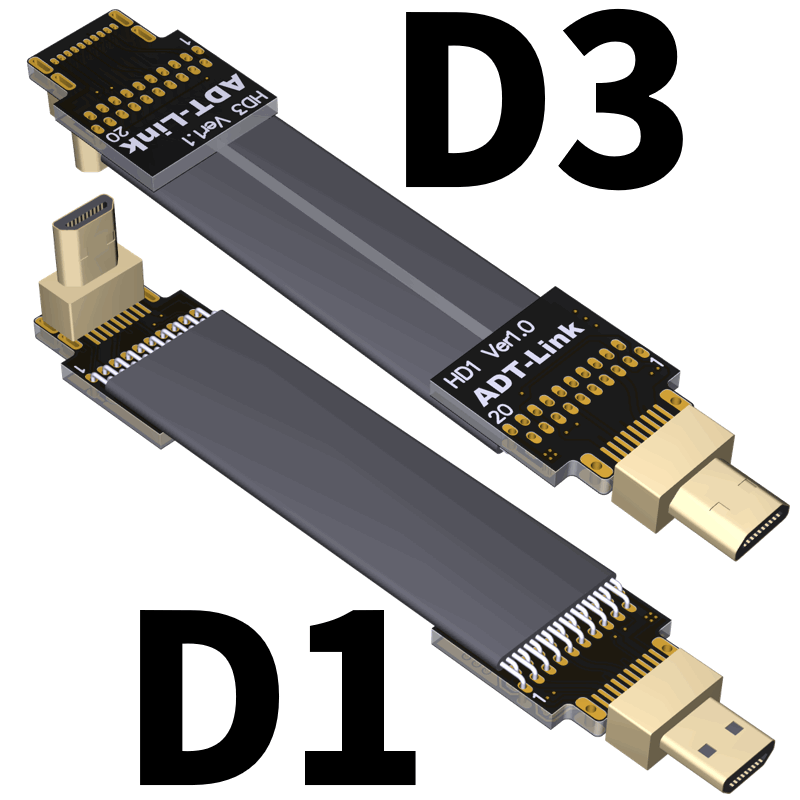

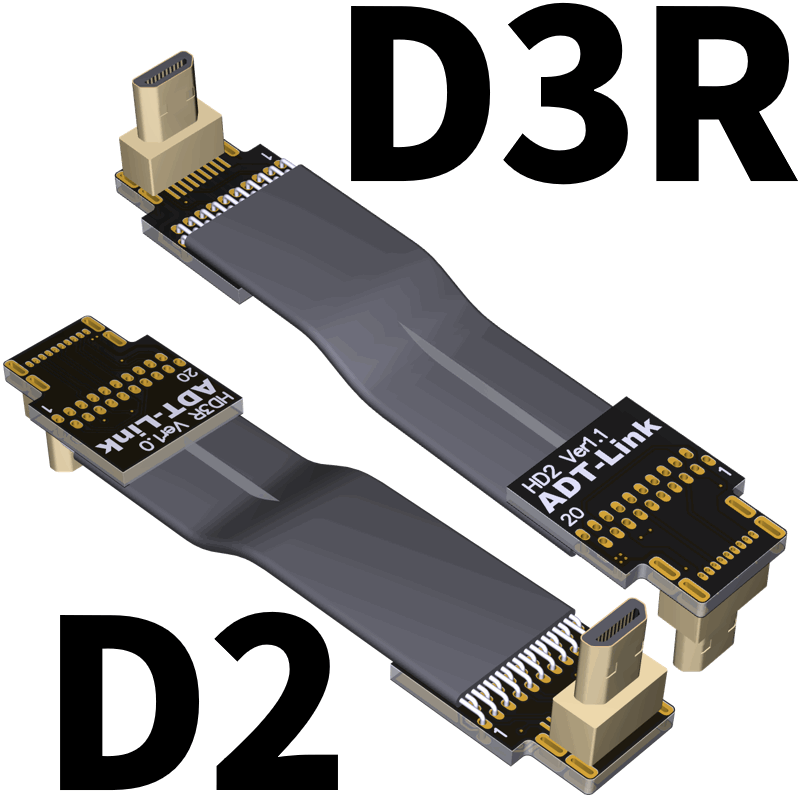

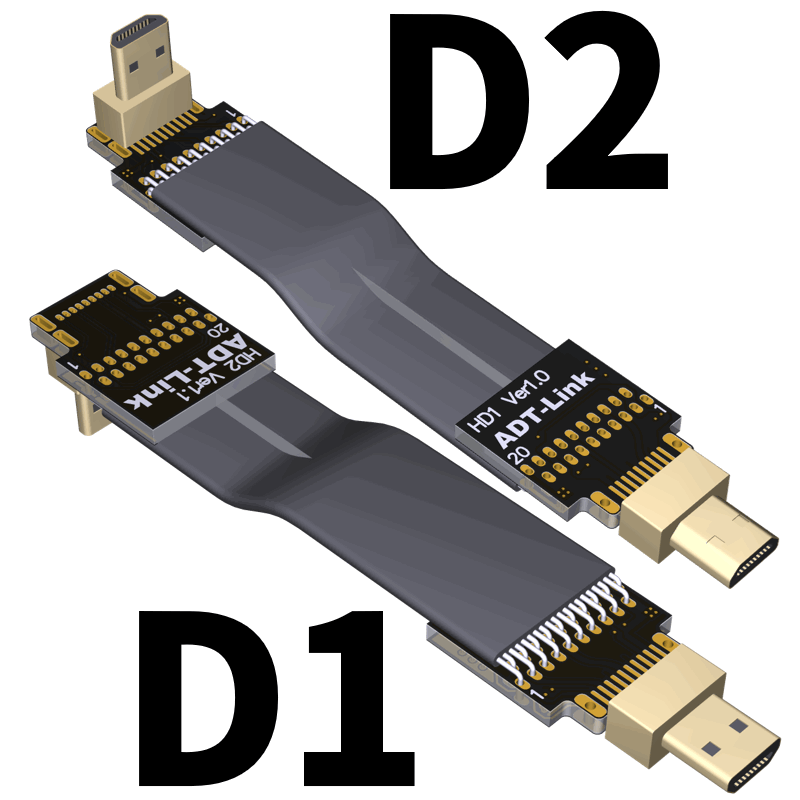

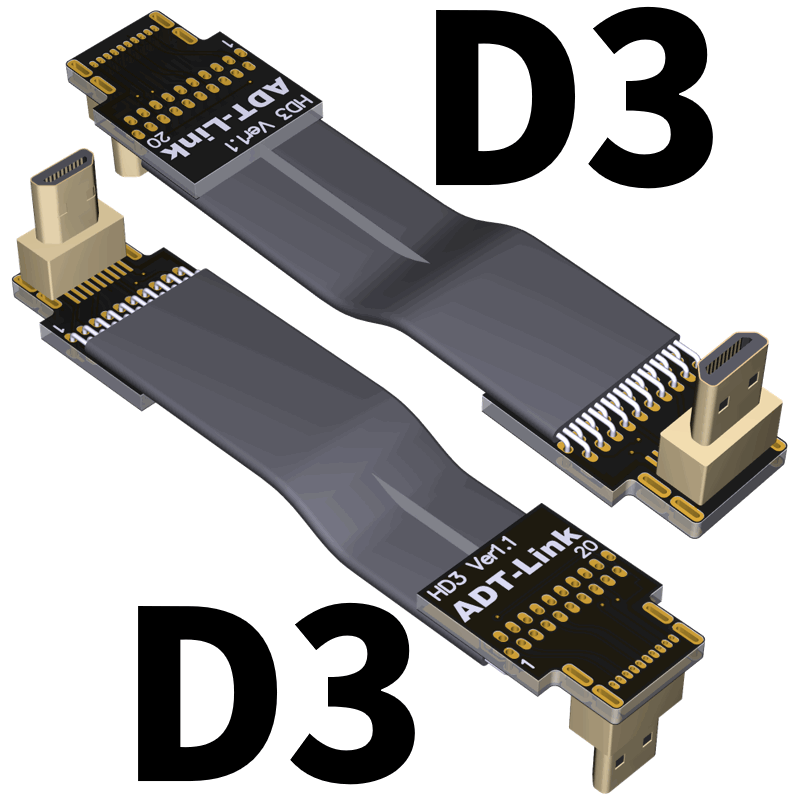

D1_微型HDMI直头;D2_微型HDMI上弯;D3_微型HDMI下弯;D4_微型HDMI母座   (micro HDMI D type)

型号A4T,D4T,A1T,孔距是多少?

如下图,请使用M4螺丝,孔距皆为27mm,可连系客服取得3D STEP图档

产品重量有多重?

线材5cm量测如下图(规格型号众多,仅供参考)

线材5cm的重量为1.57g 包含连接器及PCB板的重量为7.45g

薄款线材5cm的重量为0.96g,包含连接器及PCB板的重量为4.72g

购买注意事项:

1. 插线时一定要认清方向,不要插反或插偏位,插线时先扶住设备再直接插上,避免用力过猛或斜插将连接器插断。线材可弯折, 但接头和线材焊接处禁止拉扯。

2. 产品型号种类多,购买时请务必注意您的HDMI规格及其接头型式及接头方向务必确认清楚不要买错,产品为订制品有保修但订制品无法退货。规格如下图:

插线时一定要认清方向,不要插反或插偏位,防止损毁设备,拔线扶住PCB板二侧再拔线,避免用力过猛将插座引脚拔断。线材二端与电路板焊接处禁止拉扯。

技术资料下载:

http://www.adtlink.cn/download/HDD-MM-20P.ZIP

http://www.adtlink.cn/download/schematic_hdmi.pdf
