产品型号:M12系列

产品名称:PCI-E 4.0 x1转x4 转接延长线

线材长度:3~100cm,(支持线长定制)

带宽速度:PCIe 4.0 x1

适用配卡:无线网卡,有线网卡,采集卡,USB卡,固态硬盘卡,只要PCIe卡是x4,主板槽是x1接口就可以支持。

  Buy Now

ADT工厂直销,产品性能优良,口碑超好产品, 100%全检通电测试发货

公司品牌:ADT(尔达特)电子

产品型号:M12系列商品

产品名称:PCI-E 4.0  x1转x4 转接延长线

线材长度:3~100cm,(支持线长定制)

带宽速度:PCIe 4.0 x1  gen4 16G/bps

适用配卡:无线网卡,有线网卡,采集卡,USB卡,固态硬盘卡,只要PCIe卡是x4,主板槽是x1接口就可以支持。

采购提示:批量订单务必先买1~2个样品测试验证无误后再大批量采购。

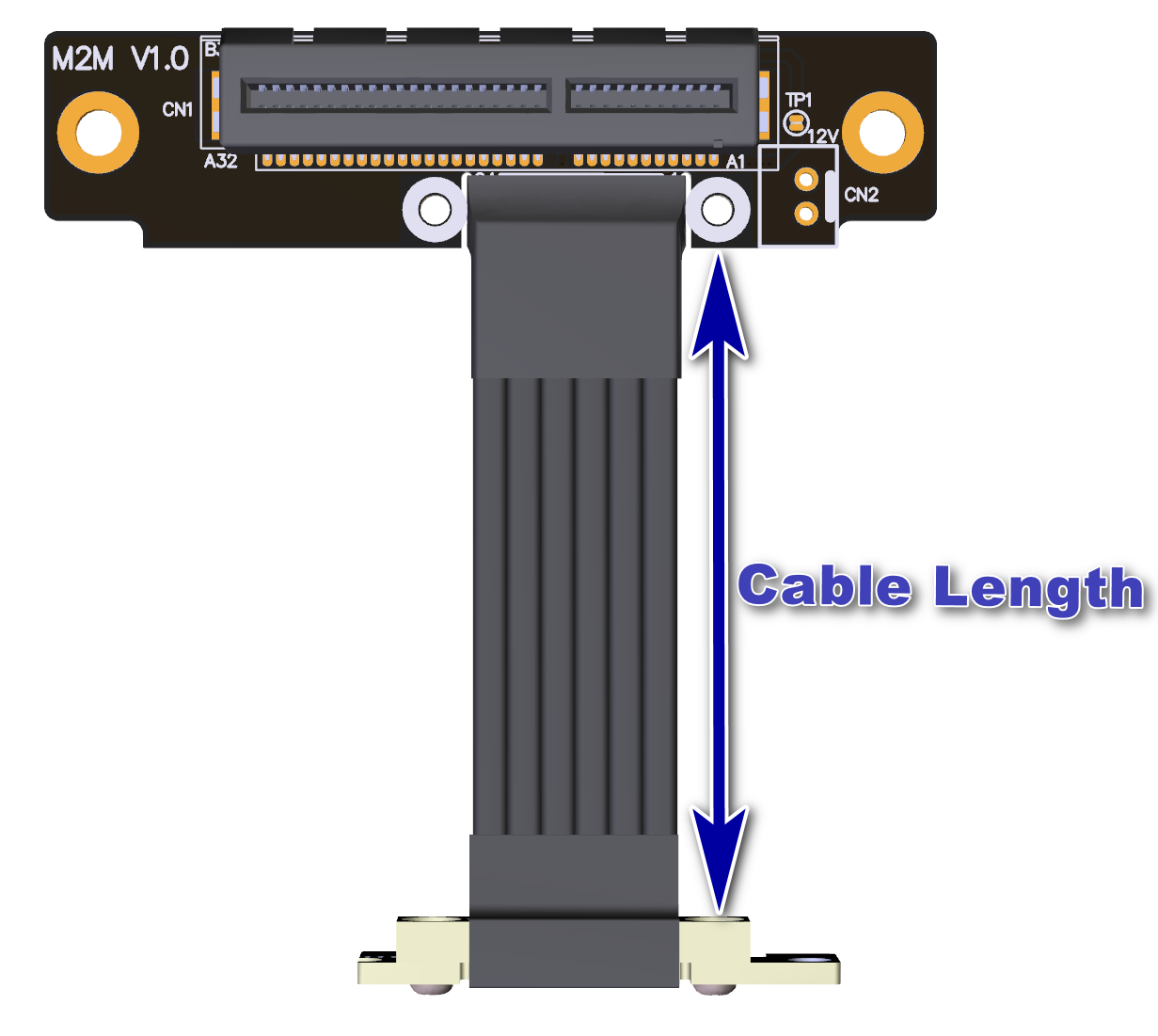

线材长度说明:

本店的线材长度是指可视线材的部份,不包含PCB以及连接器,如果包含PCB和连接器要再加2cm左右。


产品型号说明:

说明                   型号   频宽

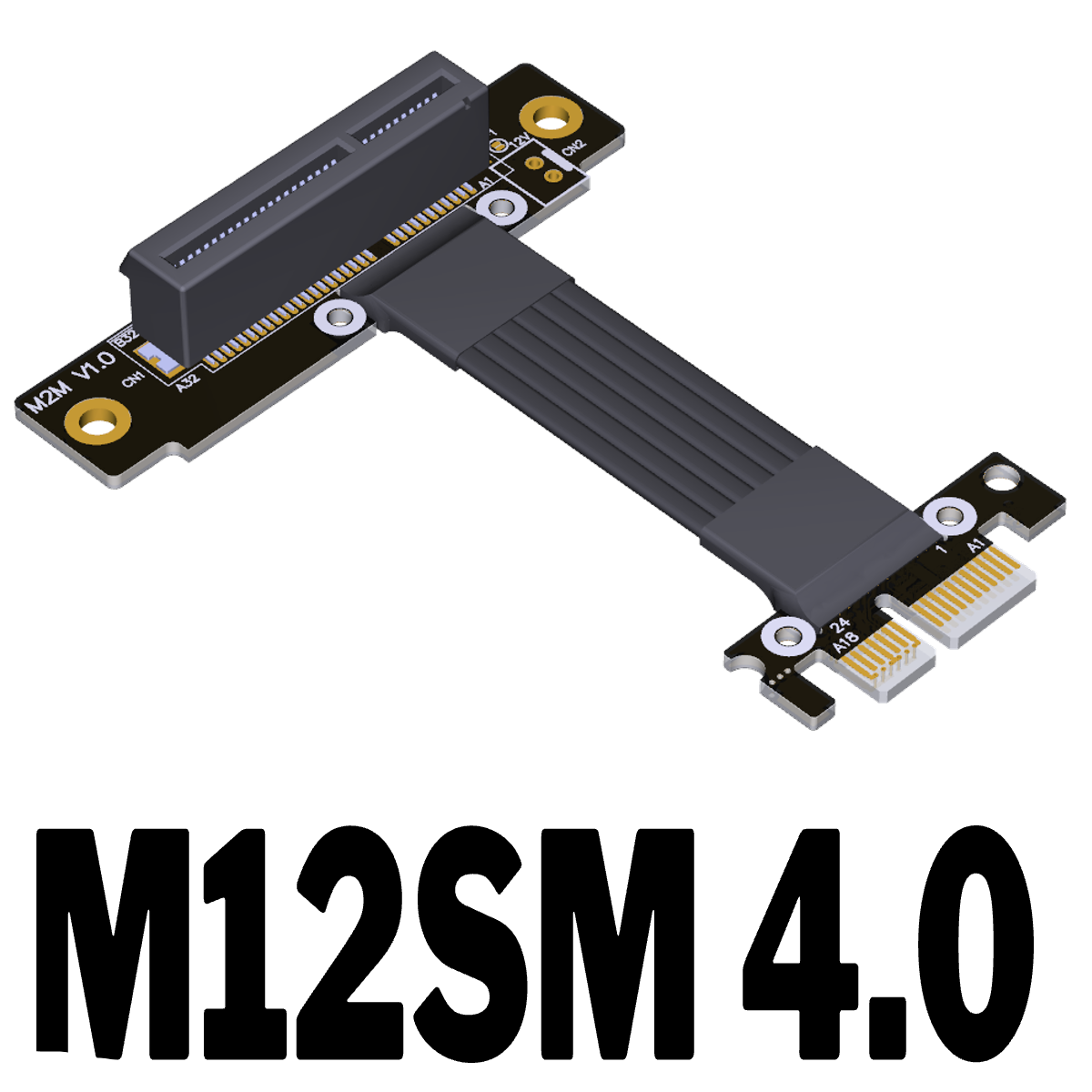

PCIe x1 转 x4转90度直立转角延长线M12SMPCIe 4.0 x1

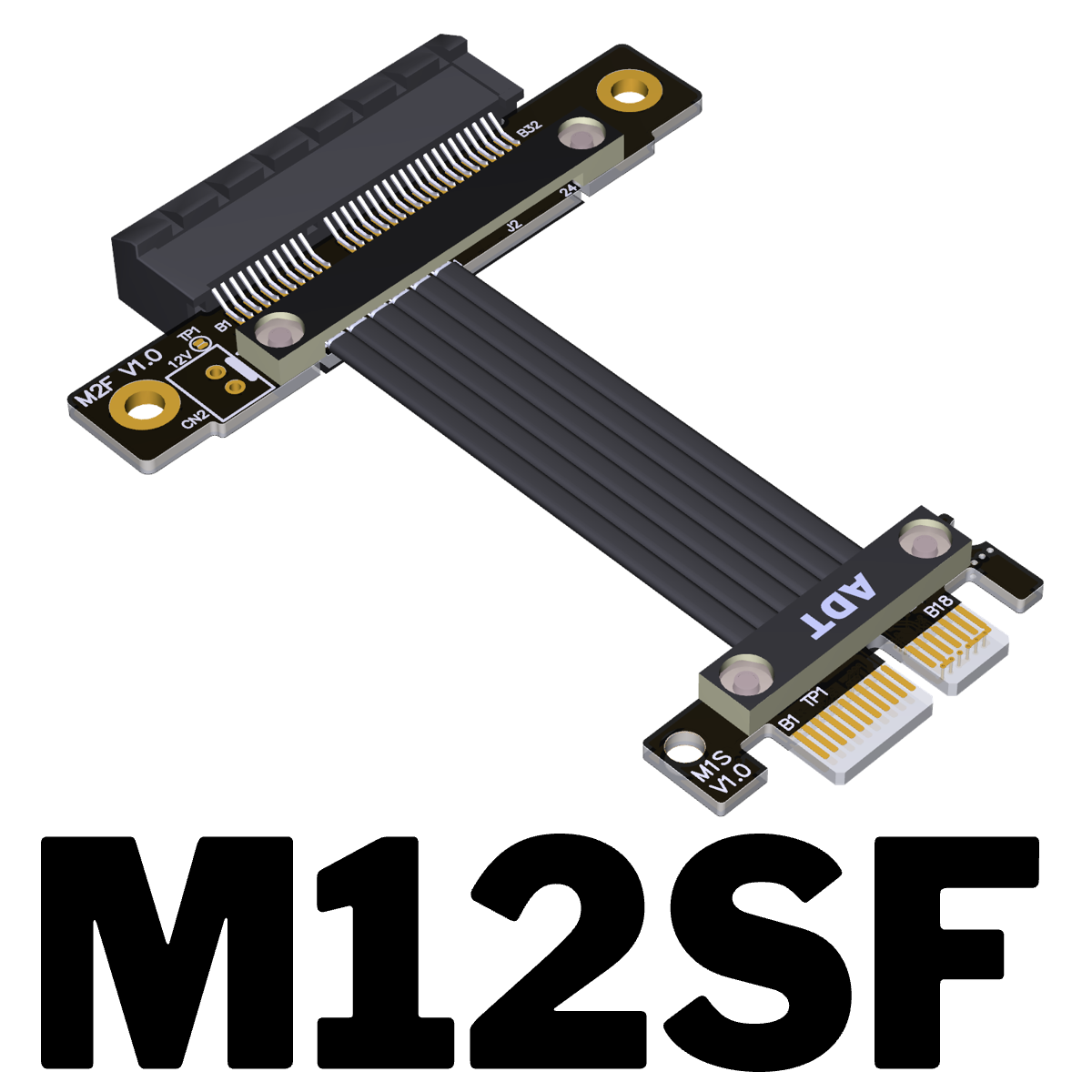

PCIe x1 转 x4转180度夹板垂直延长线M12SFPCIe 4.0 x1

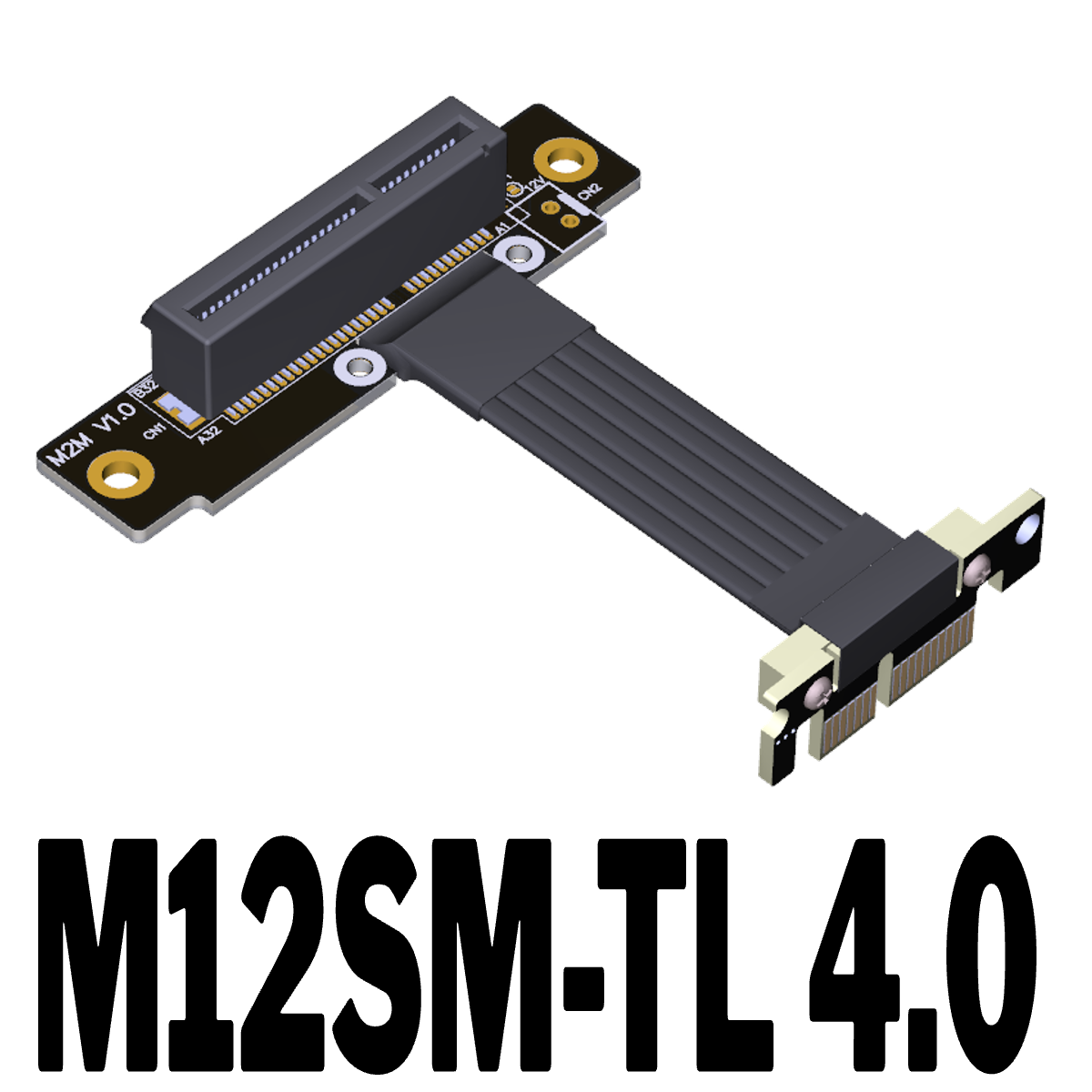

PCIe x1 转 x4转90度直立双转角延长线M12SL-TLPCIe 4.0 x1

产品优势:

一.线材优势,ADT自行研发的第四代带屏蔽高速线材,使用高品质连接器,高频支持PCIe 4.0 x1 16G/bps稳定转输

二.线长优势,从3厘米到1米都可以接受订做,本店销售的转接线,线材阻抗低,60cm以内的线长可以稳定支持PCIe4.0全速。

三.差分信号无过孔设计,不存在寄生电容及寄生电感的信号衰减干扰问题, 更不会有CAF微短路现象,产品经久耐用。

四.PCB选用高频低阻的优质材料,PCB做工精密,PCB使用高TG板材,铜材厚度加厚到1oz, 金手指镀金含量足,镀金足导电性能好,可降低氧化生锈阻抗升高而造成的死机破音问题。

五.产品选用的线材本身就很耐用了, 在金属焊接点处使用厚度达3mm的PCB垫片保护,并锁上螺丝及六角螺帽紧固,产品坚固可靠耐拉扯,抗干扰,不会有断线掉钉问题。

六.PCB矮化及加胖设计, 矮化不会卡到显卡, 加胖加长设计让板卡更容易安装,减少损坏机率

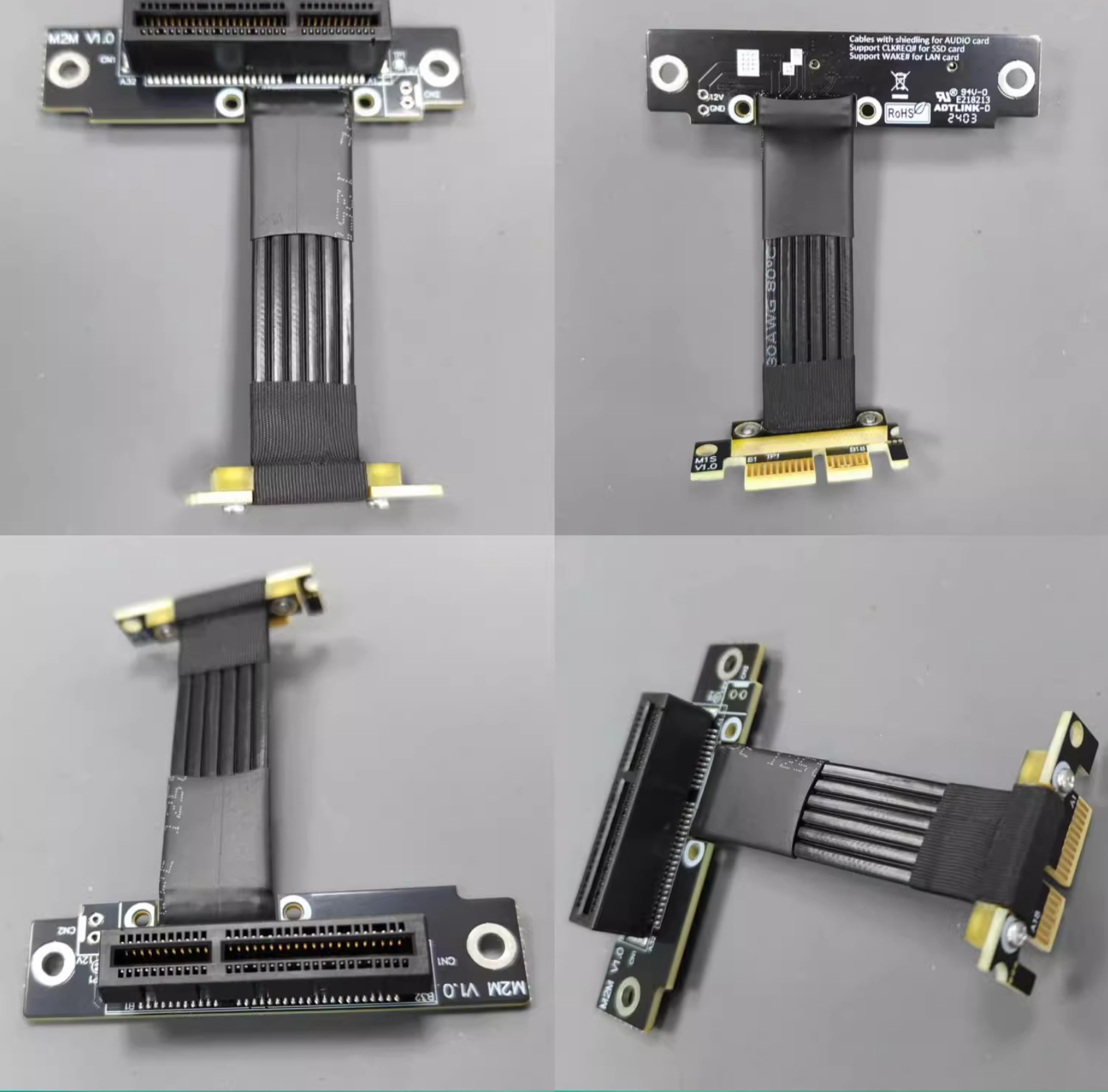

产品图片

 技术问题总汇:

线材的质量如何?有屏蔽吗?

有金属层屏蔽,采用先进的EMI屏蔽导电聚合物,新型的材料用于EMI屏蔽,扁平电缆设计。 这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖,以防止电磁频率的入射或出射发射,微小化干扰和性能降级,并且减小排线的重量。

线材厚度? 软吗? 可弯折吗?

线材是ADT第四代PCIe专用线,黑色款线材厚度为1.3mm,银色款线材厚度为1.4mm,线材可弯可折,不影响使用。

 技术资料下载:

To open 3D PDF files. Please use Adobe Reader DC software.

3D files download http://www.adtlink.cn/download/ADT_M12V4_3D.zip
