DPP1.4 series

全新到货,产品性能优良,口碑超好产品,官方正品, 100%通电测试发货

公司品牌：ADT-Link（尔达特电子）

产品型号：DPP系列商品

产品名称：标准型DP延长转接线（大DP接口转大DP接口）

线材长度：3cm-3m（支持线长定制）

产品规格：支持DP1.4版本,支持HDR/DSC信号传输

刷新率：1080P-240Hz, 2K-144/165Hz, 4K-144Hz

音效传输：32位/1536kHz

工作温度：-20 ℃ ~ 80 ℃

采购提示：务必先买1~2个样品测试验证无误后再批量采购。

线材长度说明：

本店的线材长度是单指线材的部份，不包含PCB以及连接器。如果包含PCB和连接器要再加4cm左右。如此总长约为9cm，参考下图线长5cm的尺寸标注。

大口DisplayPort转大口DisplayPort系列产品列表：

注：

DP8B, DP8T无芯片，二条DP线串接后信号衰减可能无法满足DP1.4全速

DP8Q带中继芯片，主动式芯片技术可使信号增强，支持DP1.4全速

注意事项：延长线不支持2次转接，也就是把2条以上的DP线串起来信号会衰减。无中继芯片无法支持DP1.4全速，须要降速降频才能正常使用。

型号DP8Q带中继芯片信号是单向的，母座端必须接到显示屏，另一端公头必须接到主板或显卡

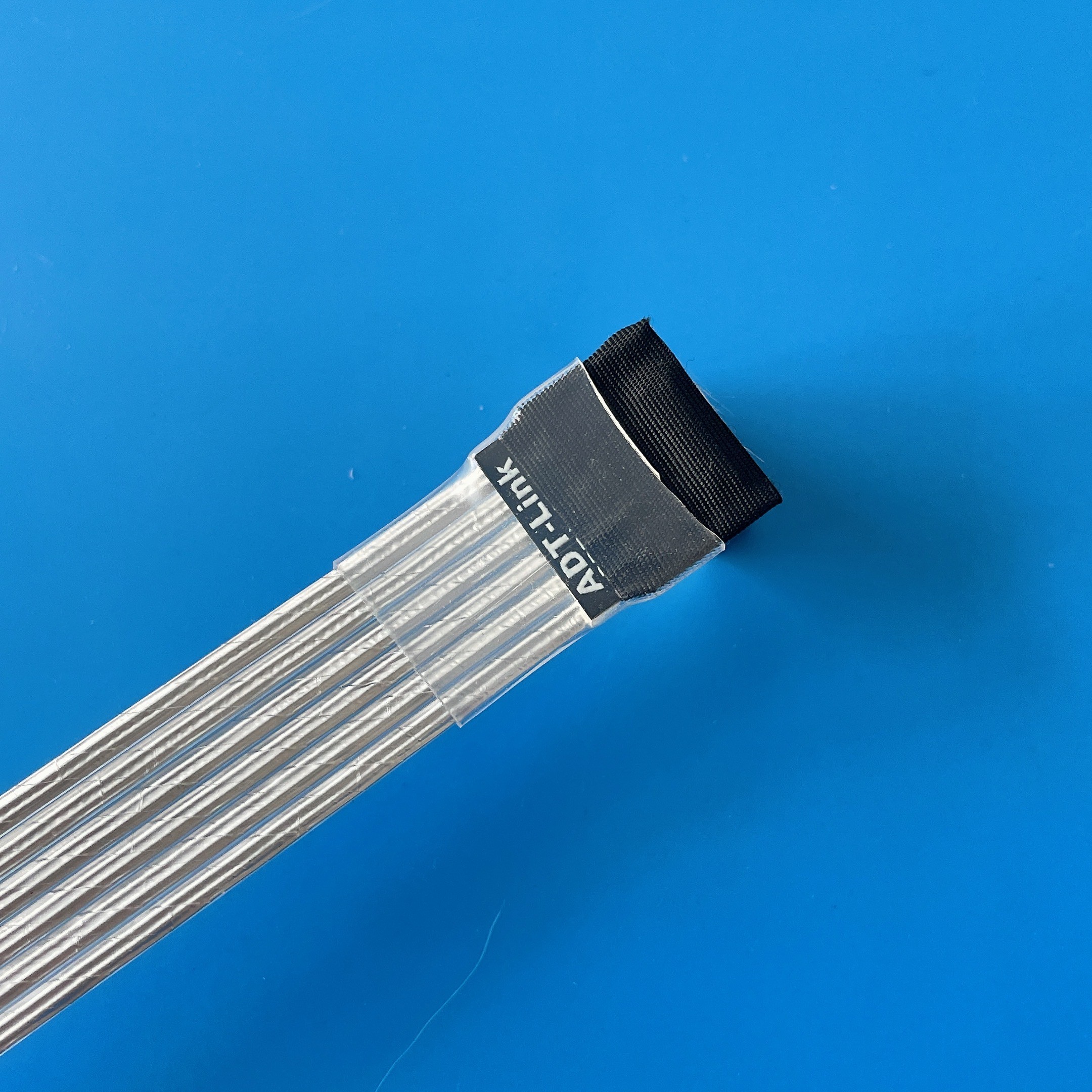

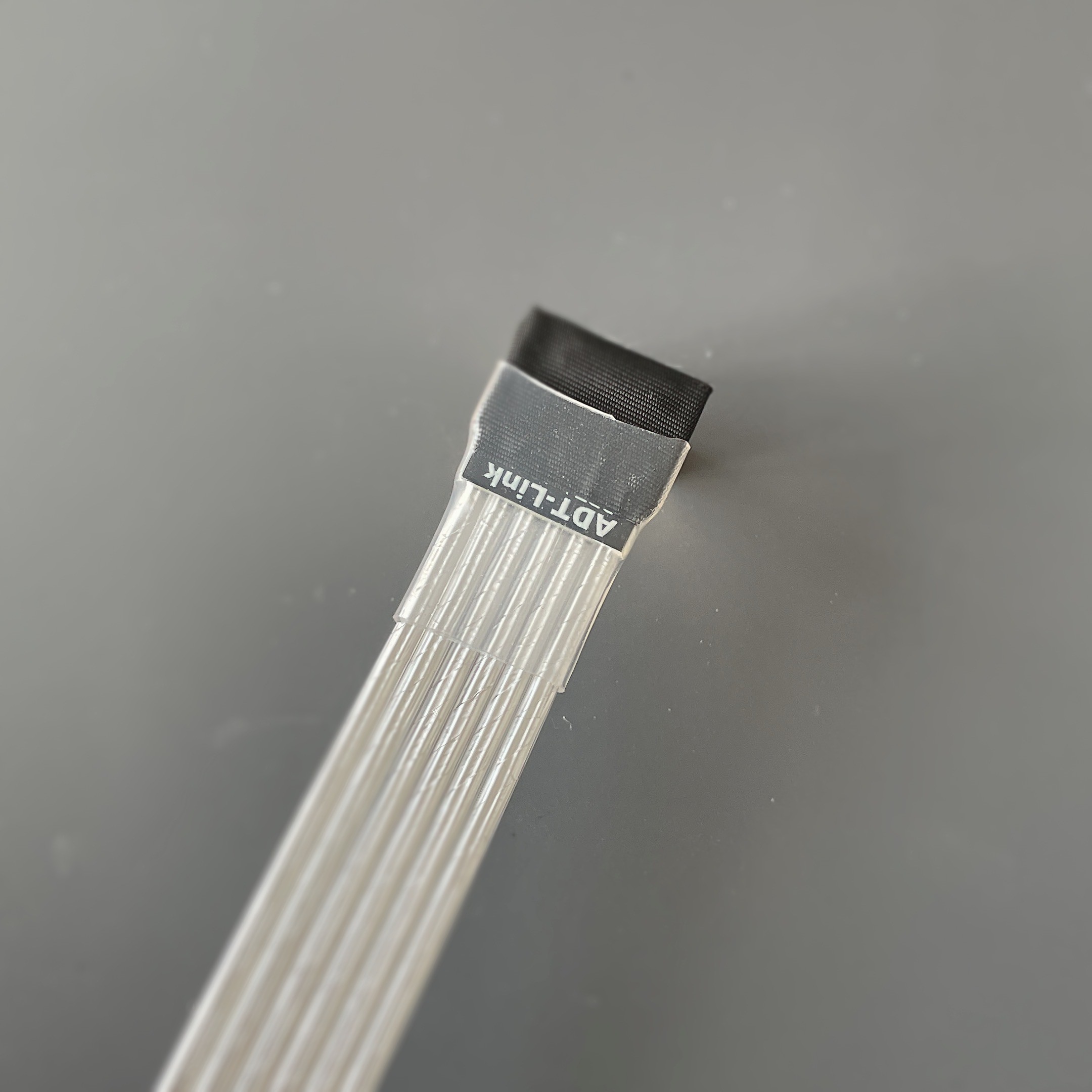

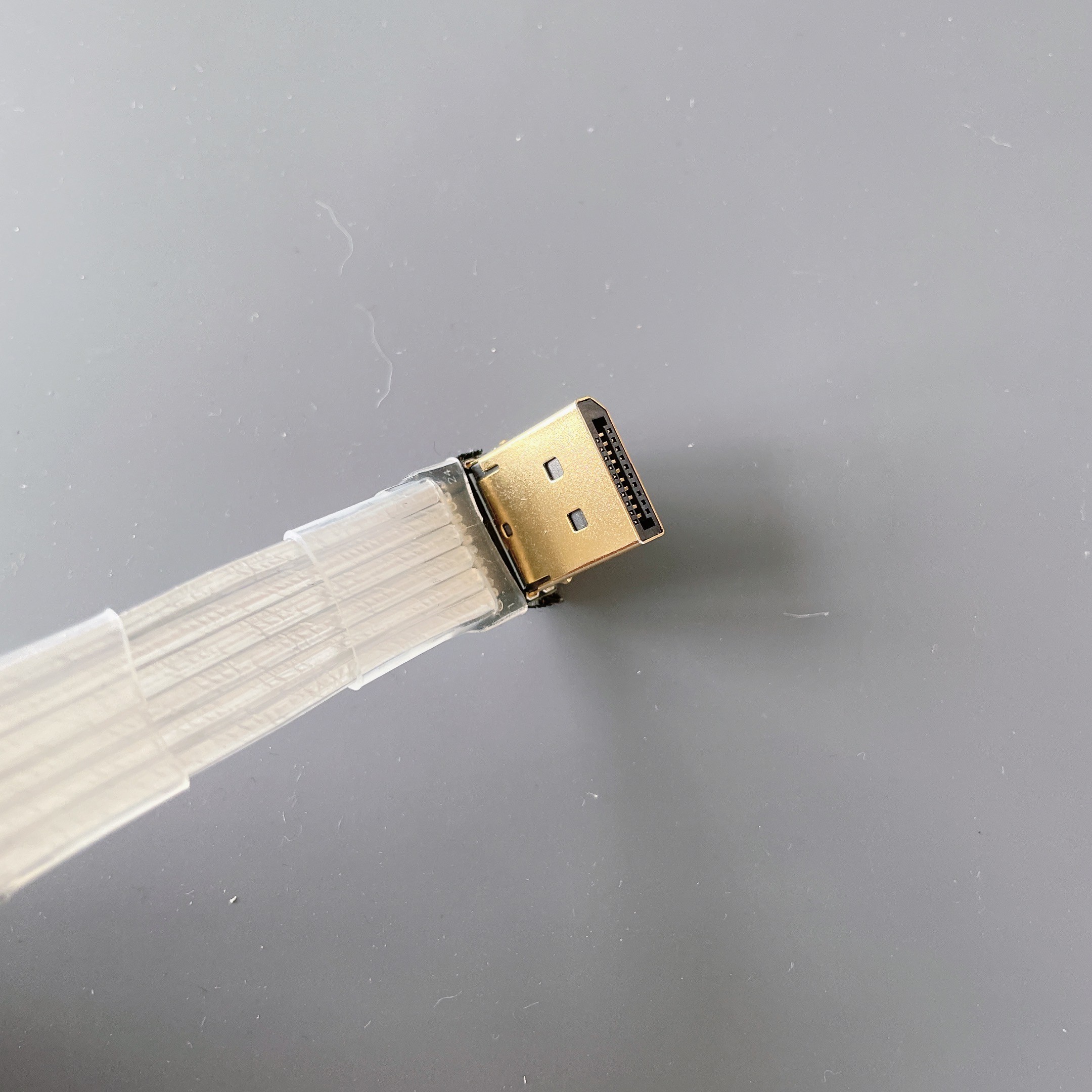

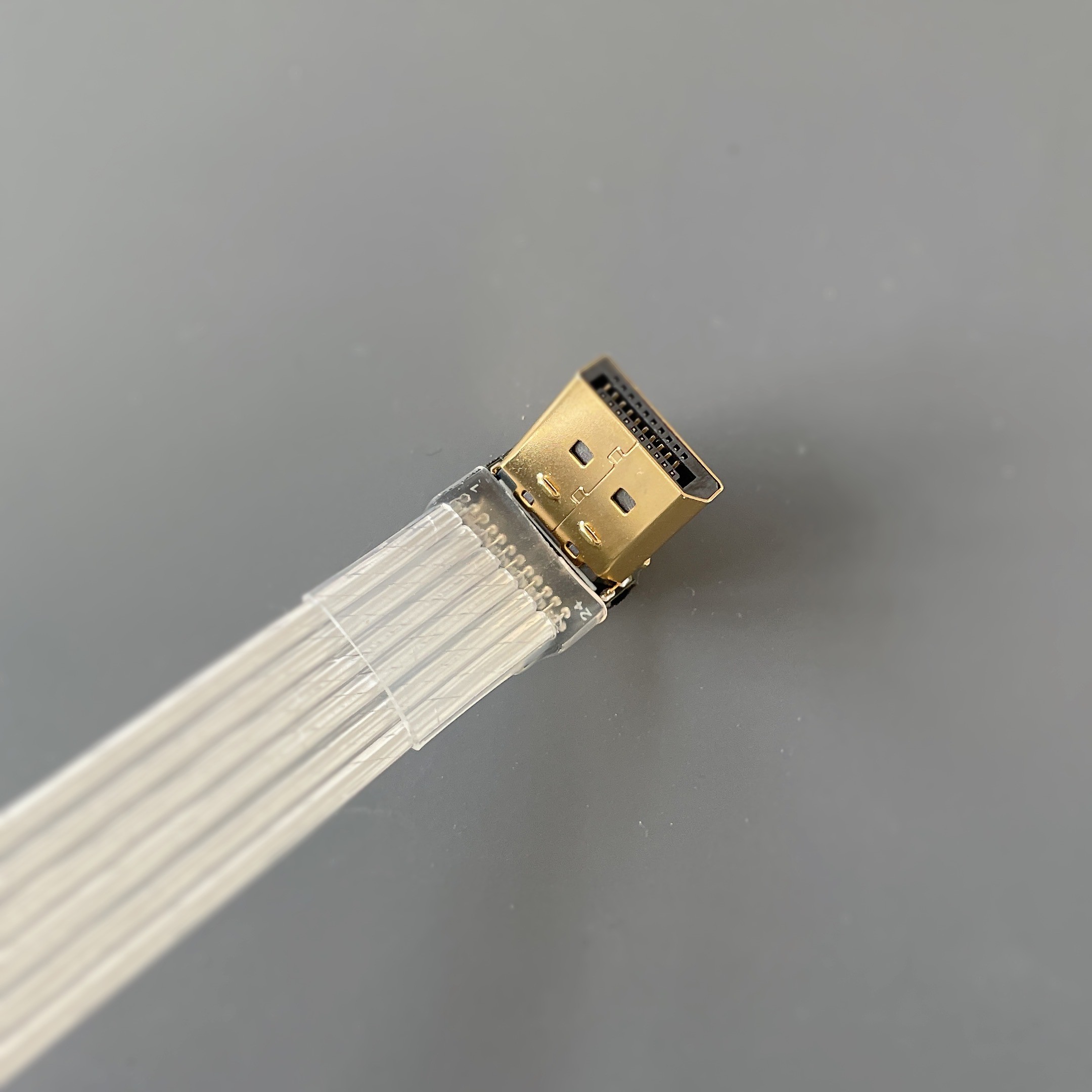

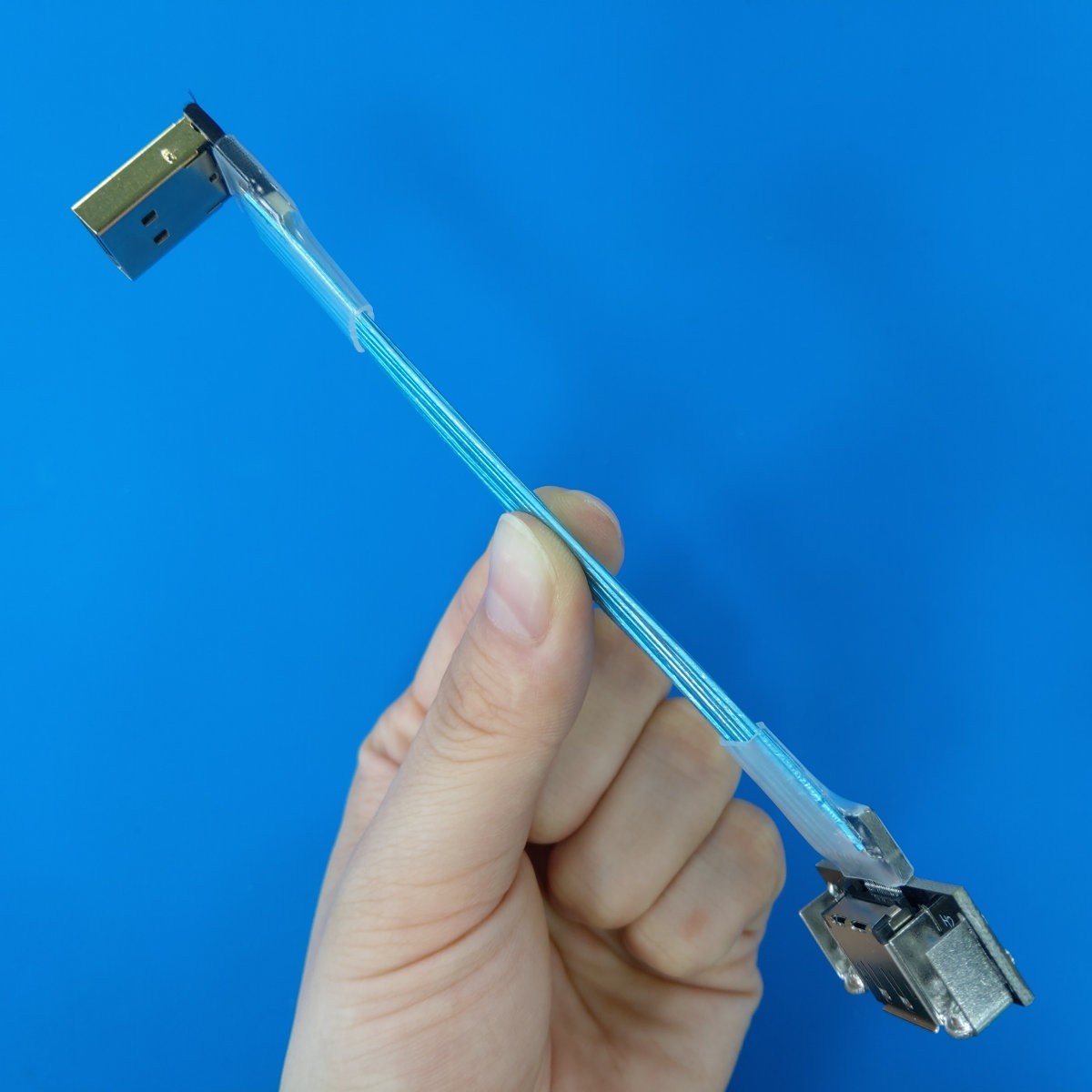

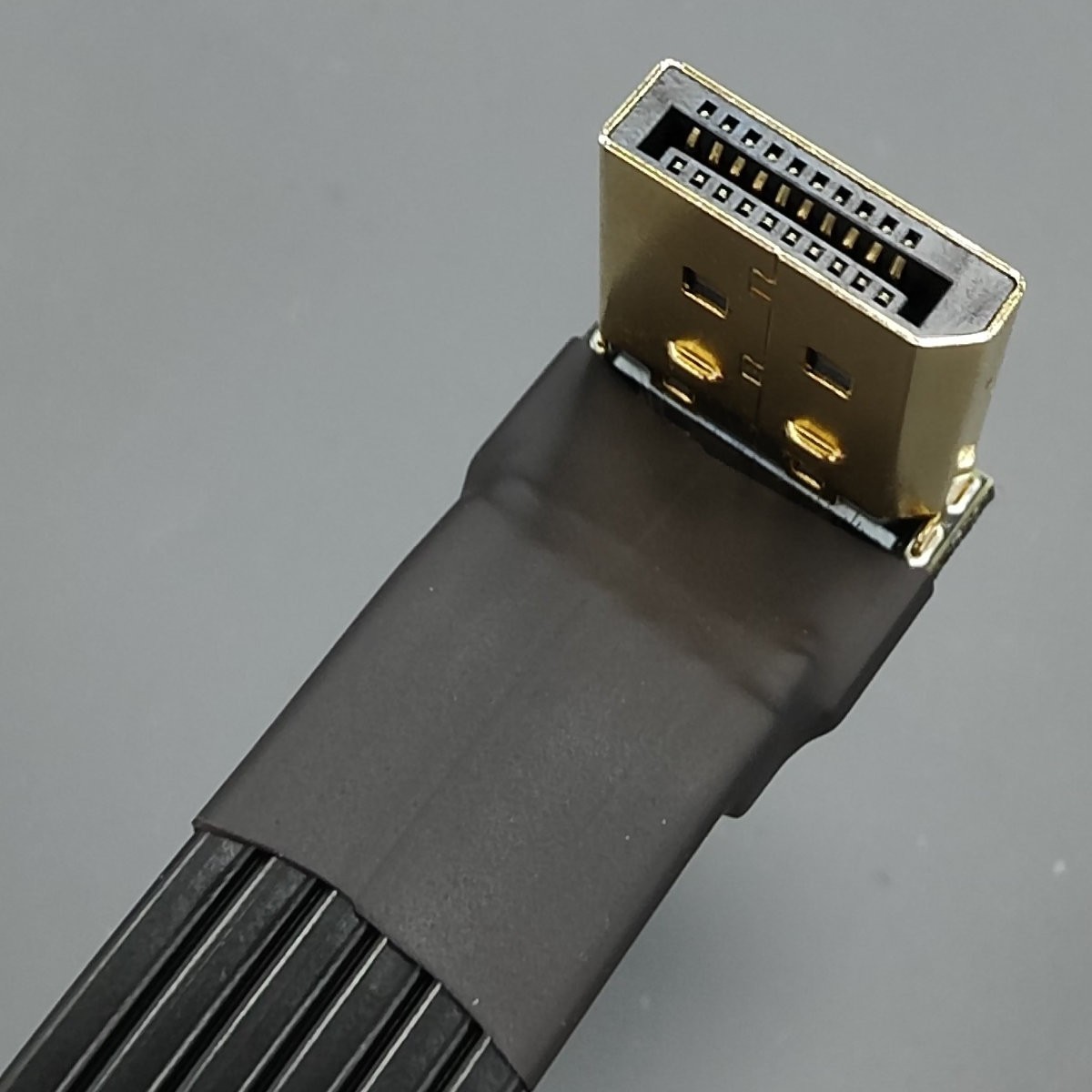

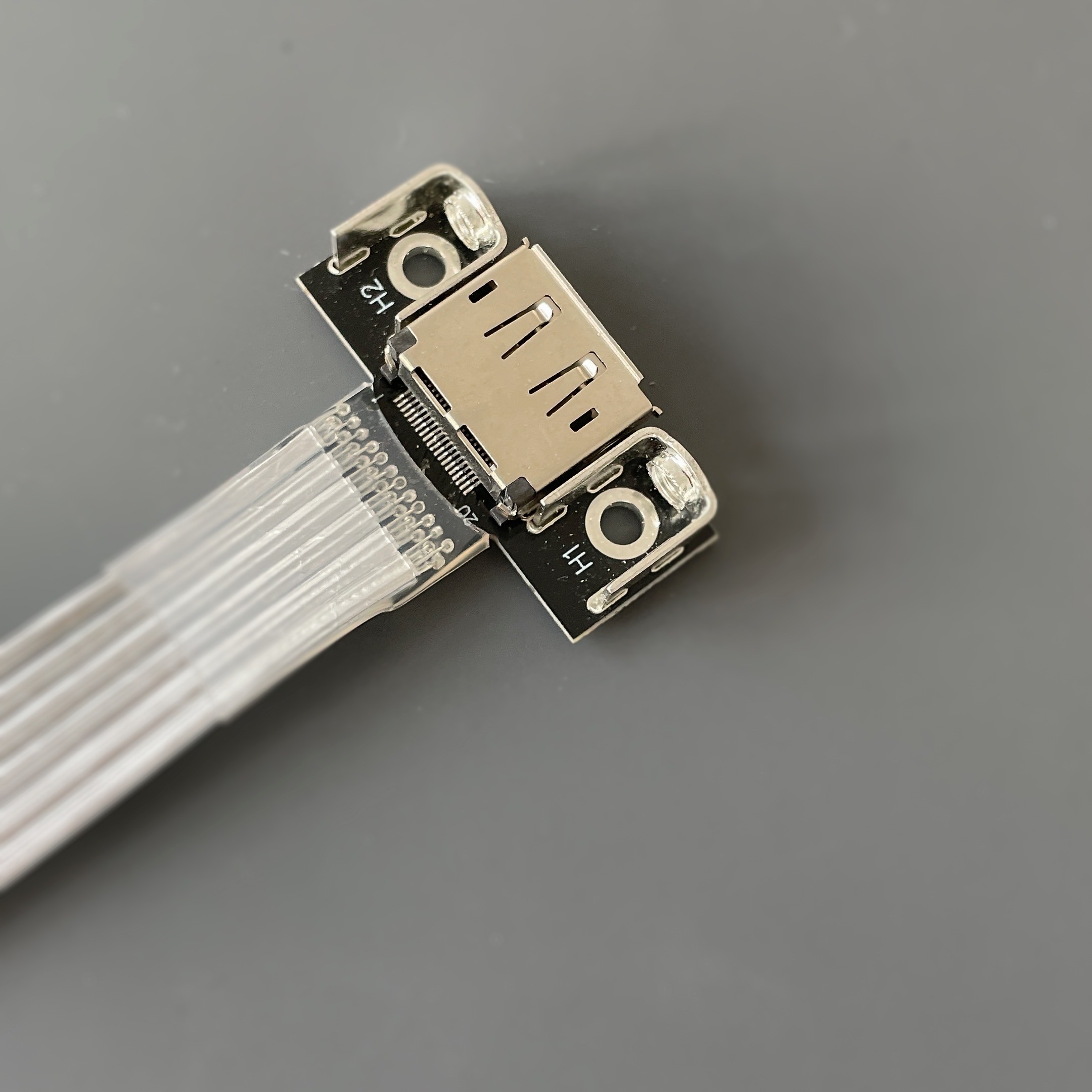

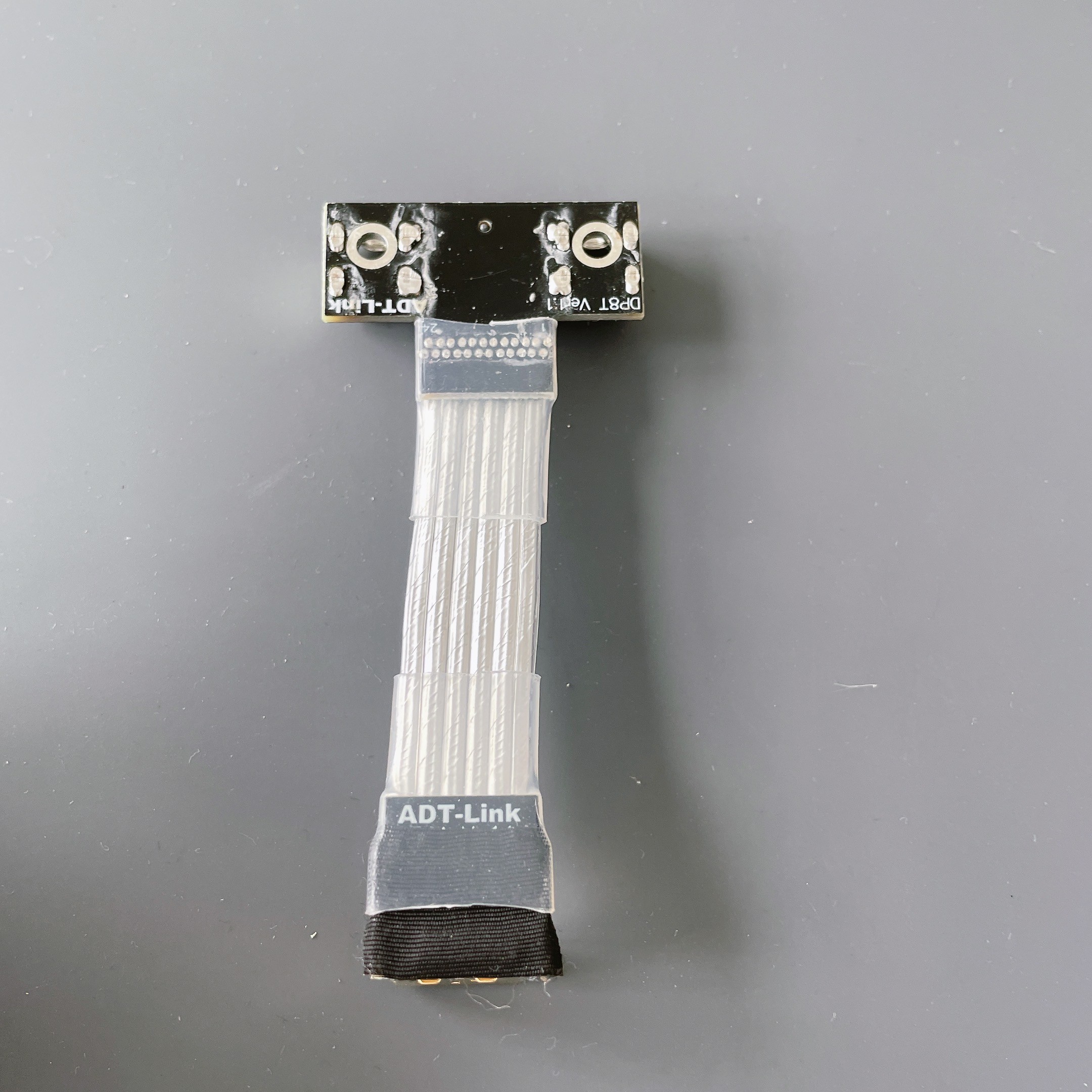

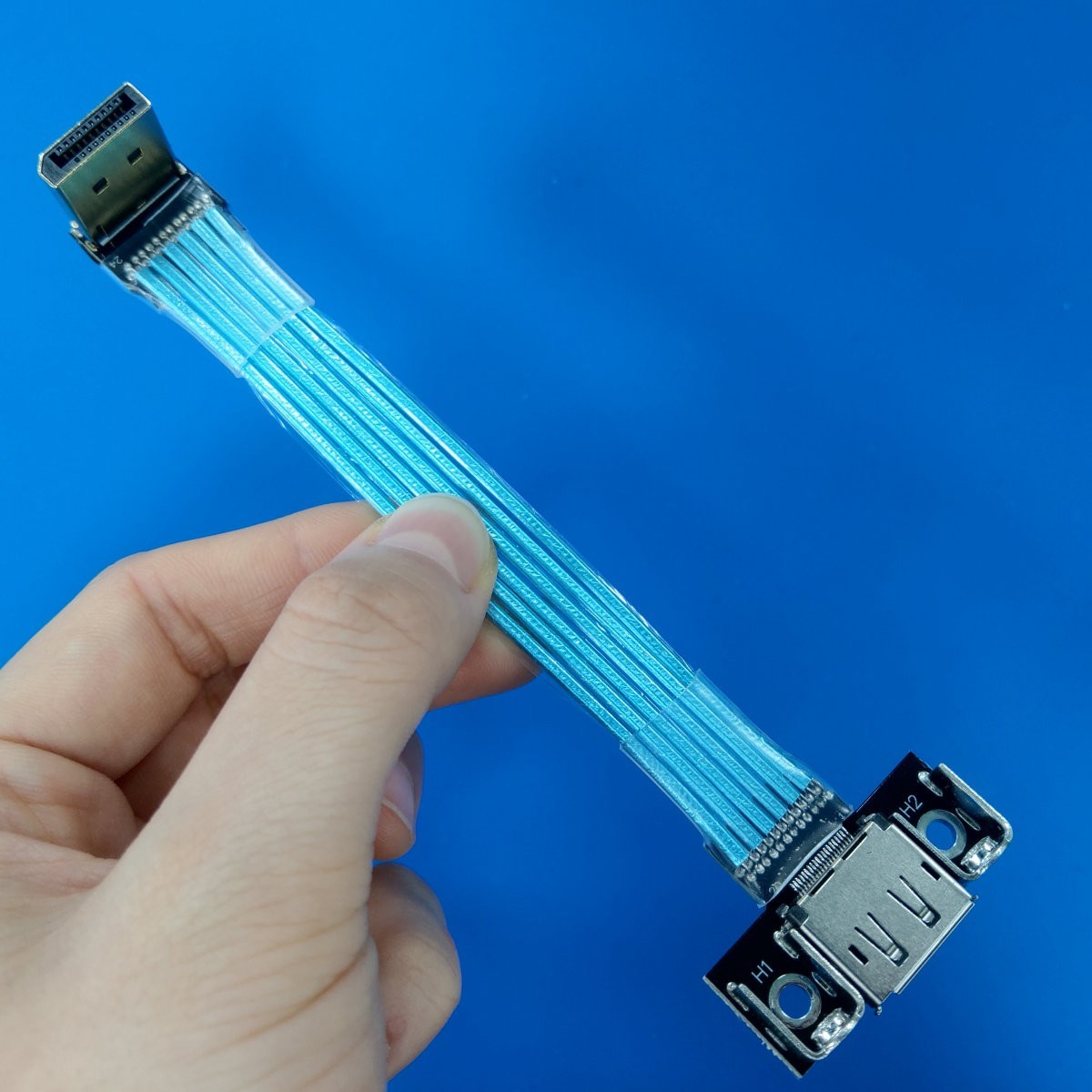

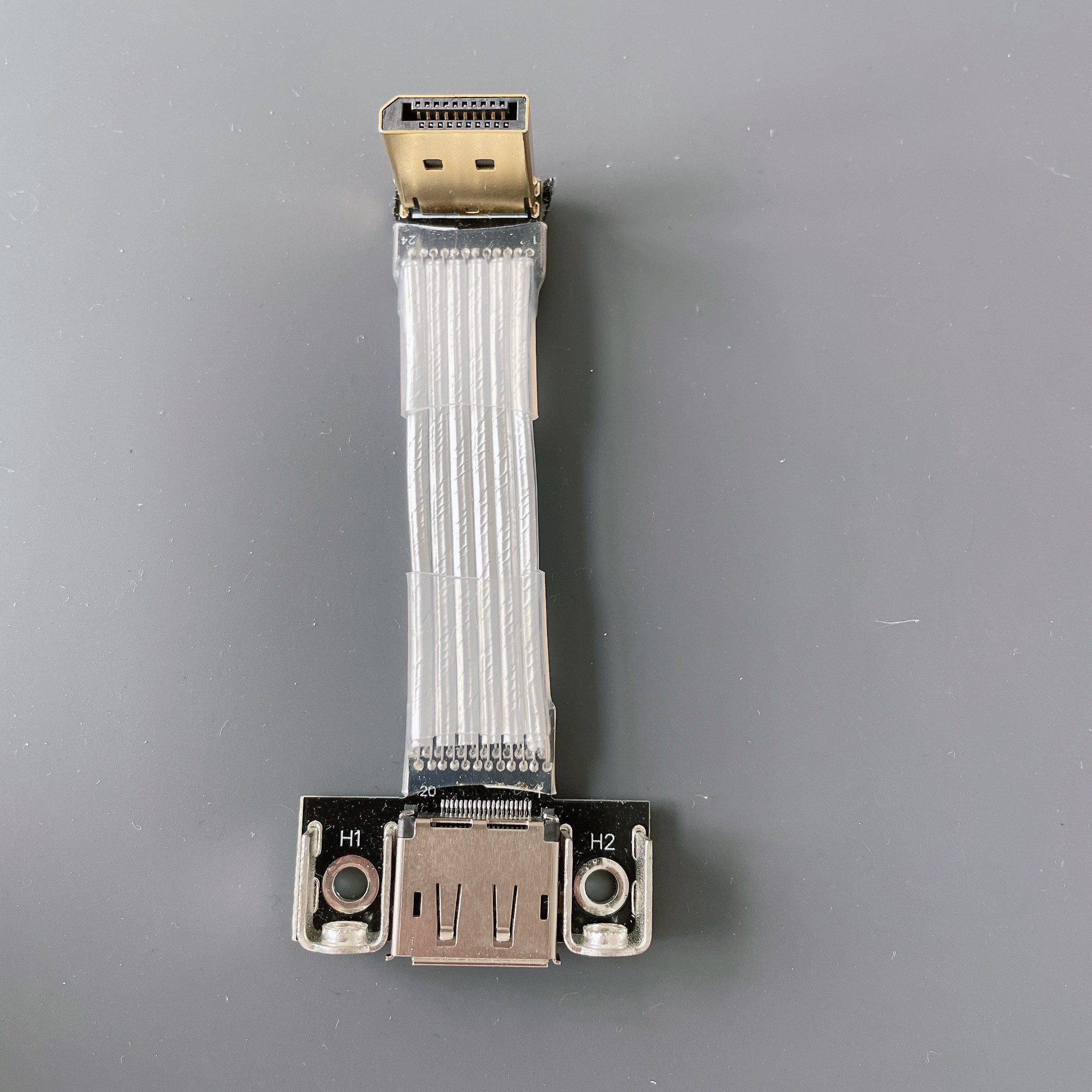

产品图片：

技术问题总汇：

线材的质量如何？有屏蔽吗？

有金属层屏蔽，采用先进的EMI屏蔽导电聚合物，新型的材料用于EMI屏蔽，扁平电缆设计。 这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖，以防止电磁频率的入射或出射发射，微小化干扰和性能降级，并且减少排线的重量。

线材软吗？可弯折吗？

黑色款线材厚度为1.3mm，银色款线材厚度为1.4mm，蓝色款线材0.94mm线材

型号P8T/P8Q，孔距和螺丝是多少？

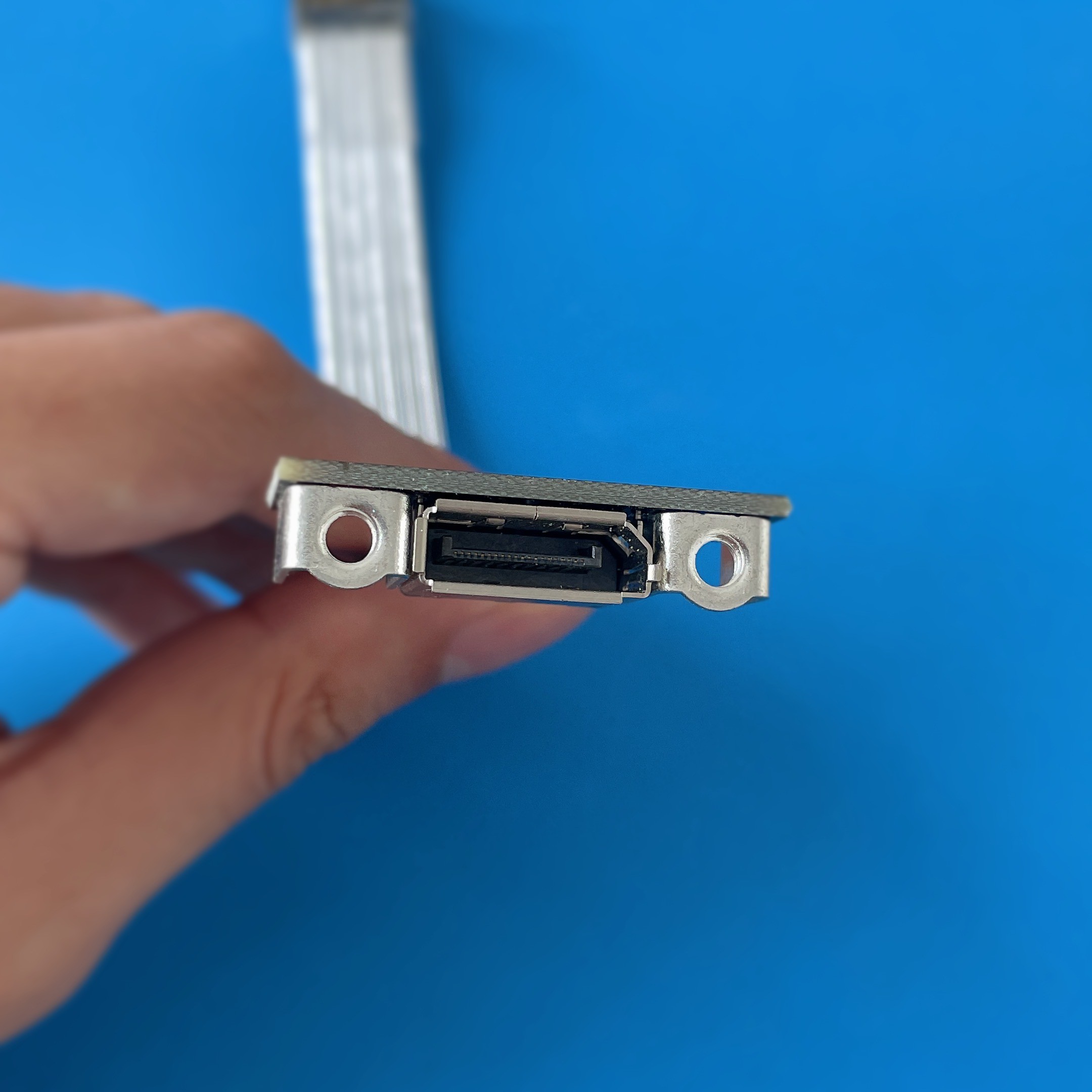

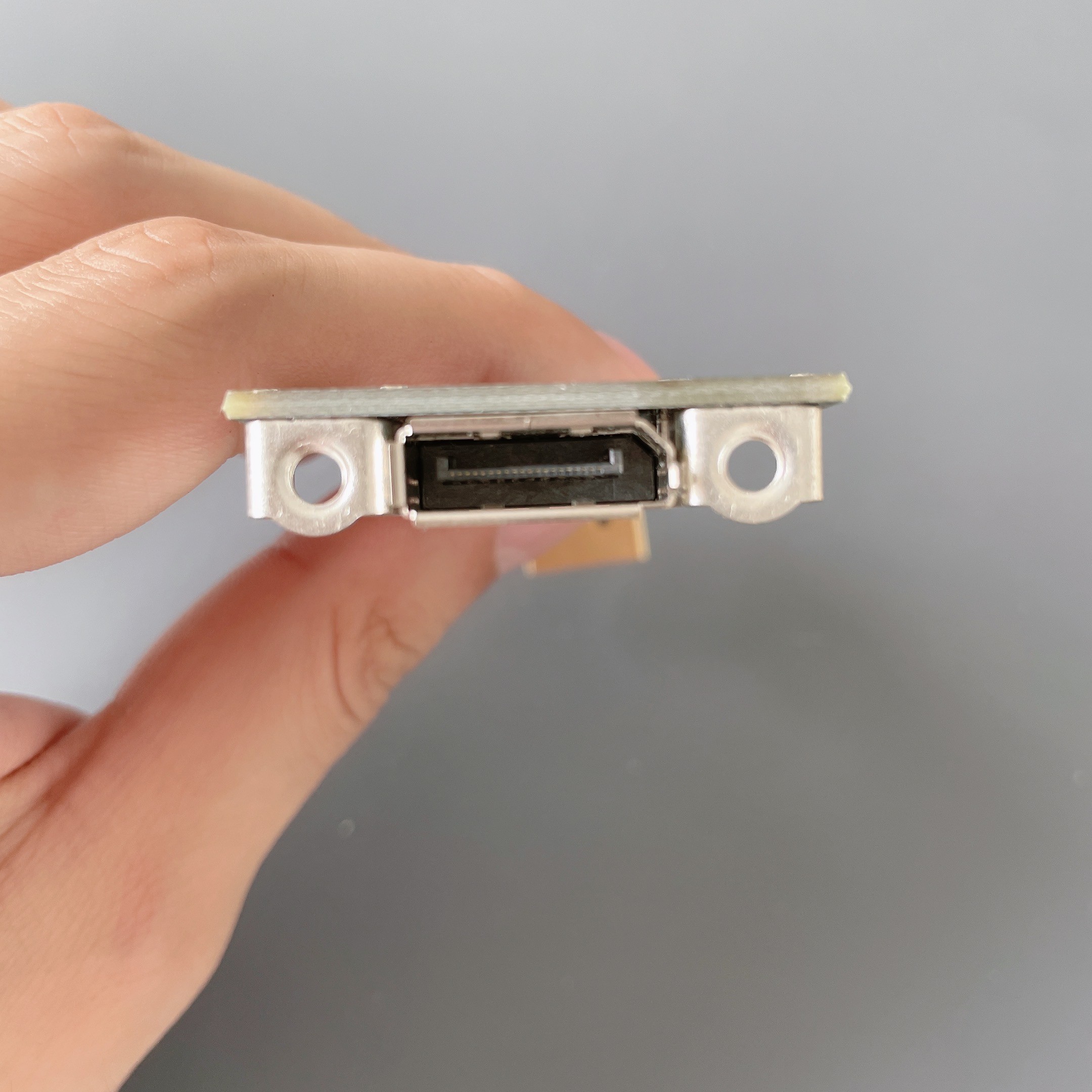

如下图，固定端子默认使用M4螺丝固定，如果要改用较小的M3螺丝孔，请拍下付款时留言M3固定座或联系客服，孔距皆为27mm，可连系客服取得3D STEP图档。

型号P8T/P8Q区别？

型号DP8T无芯片，二条DP线串接后信号衰减可能无法满足DP1.4高速信号传送的要求。

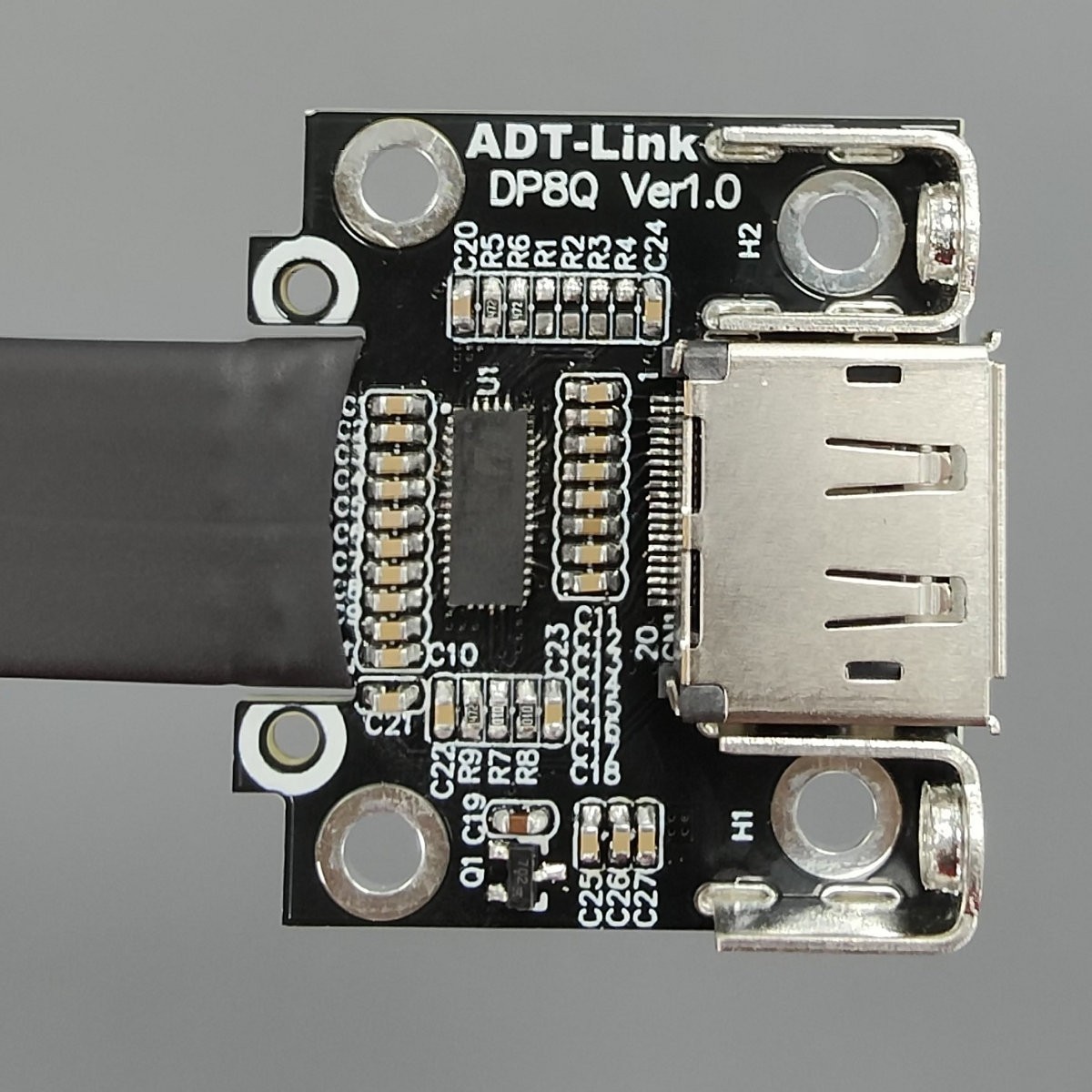

型号DP8Q带芯片，采用Diodes/Pericom公司的Redriver信号中继器(Repeater IC) ，此芯片可以重新产生信号，加强其信号品质。减少信号传送的错误发生率，参考示意图如下：。

3D下载：

http://www.adtlink.cn/Uploads/download/ADT_DPP14_3D.zip
