B33 series

全新到货,产品性能优良,口碑超好产品,官方正品, 100%通电测试发货

公司品牌：ADT-Link（尔达特电子）

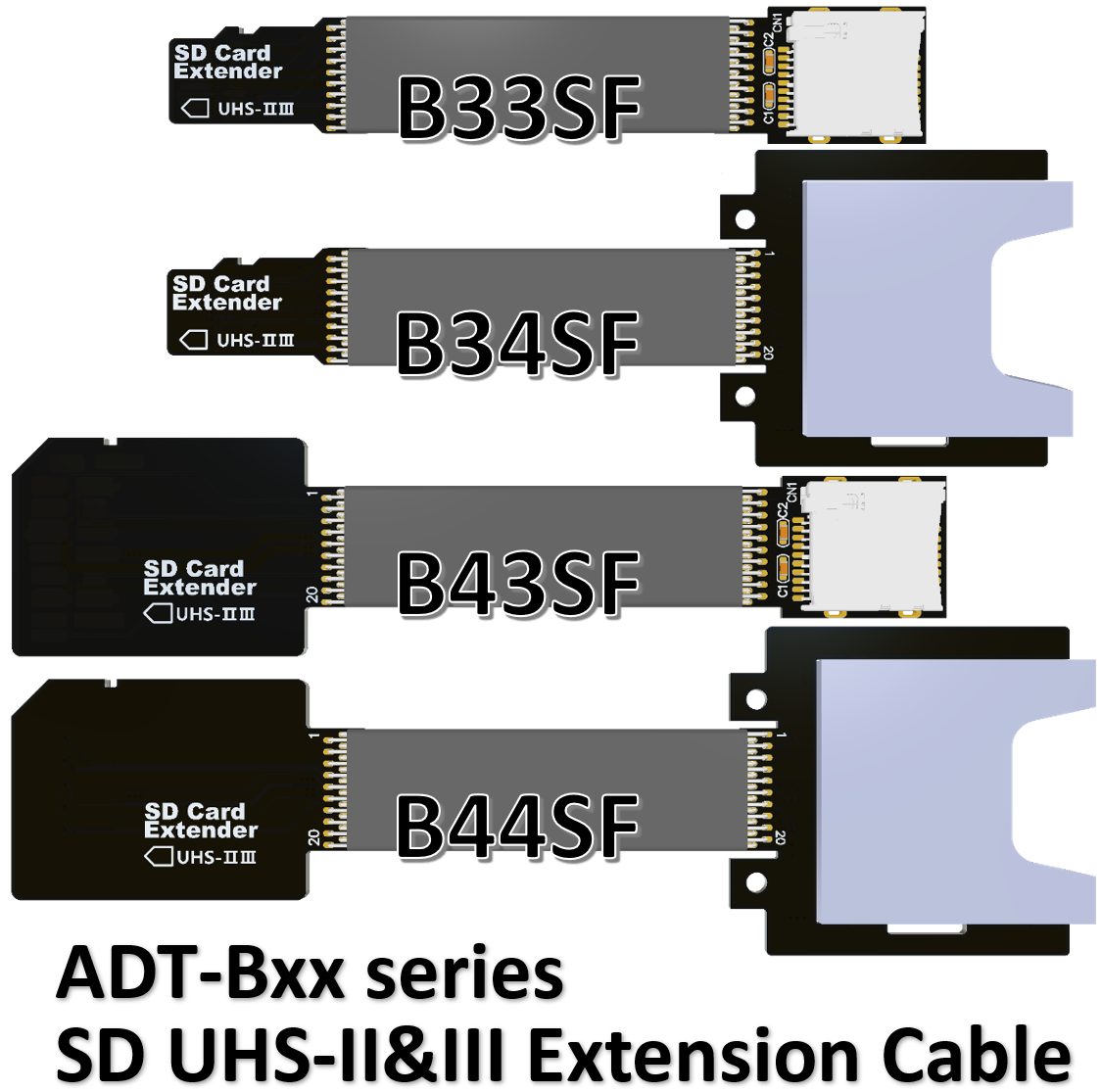

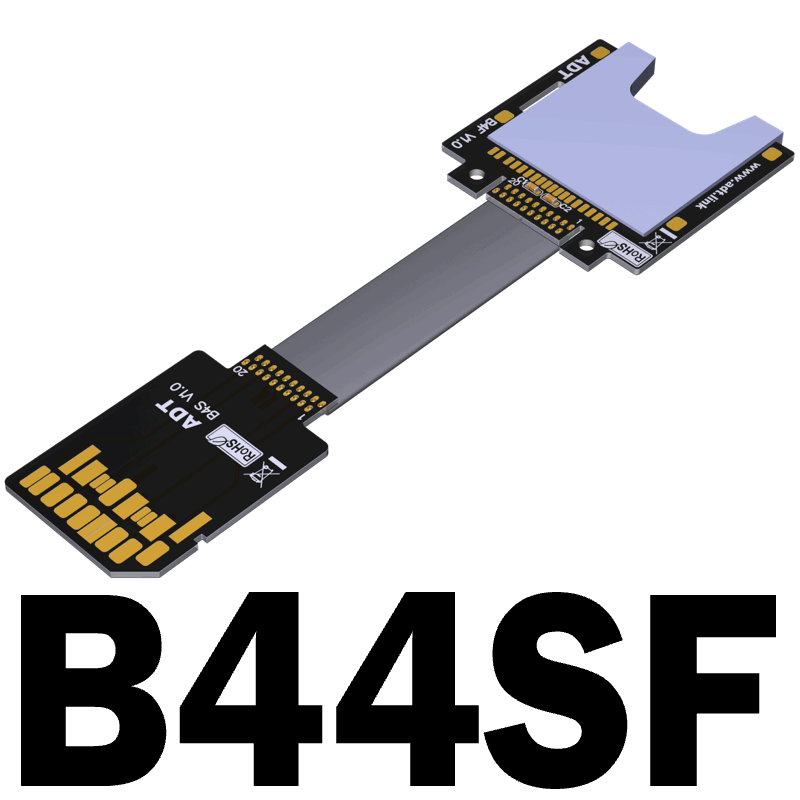

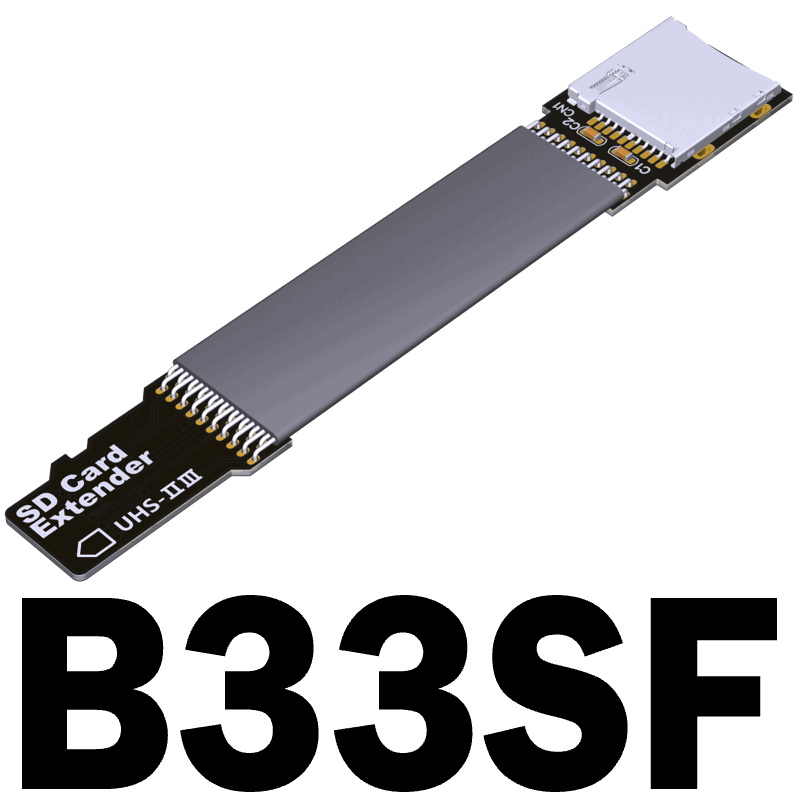

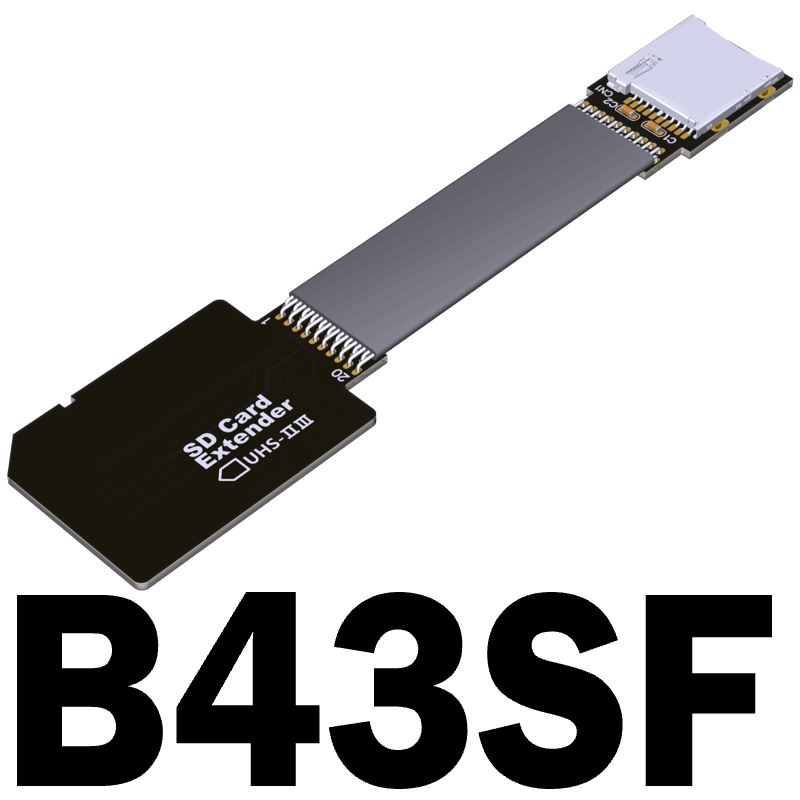

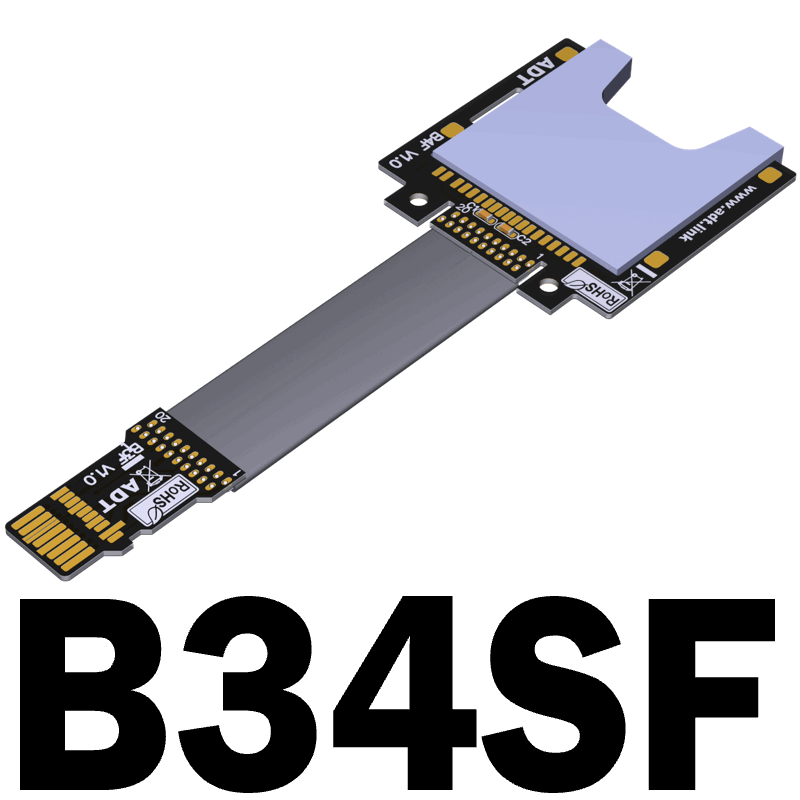

产品型号：B33SF, B34SF, B43SF, B44SF

产品名称：SD卡延长转接线

线材长度：3cm-100cm（支持线长定制）

产品速度：线长3~30cm 支持UHS-I高速卡全速；线长3~80cm 支持UHS-II/III高速卡全速；3~80cm支持SD普通卡全速；

工作温度：-20~80℃

产品应用： GPS导航仪，ROCK Pi 4 树莓派单片机开发板，机器设备等需要把SD卡延长到机外的用途

采购提示：务必先买1~2个样品测试验证无误后再批量采购。

线材长度说明：

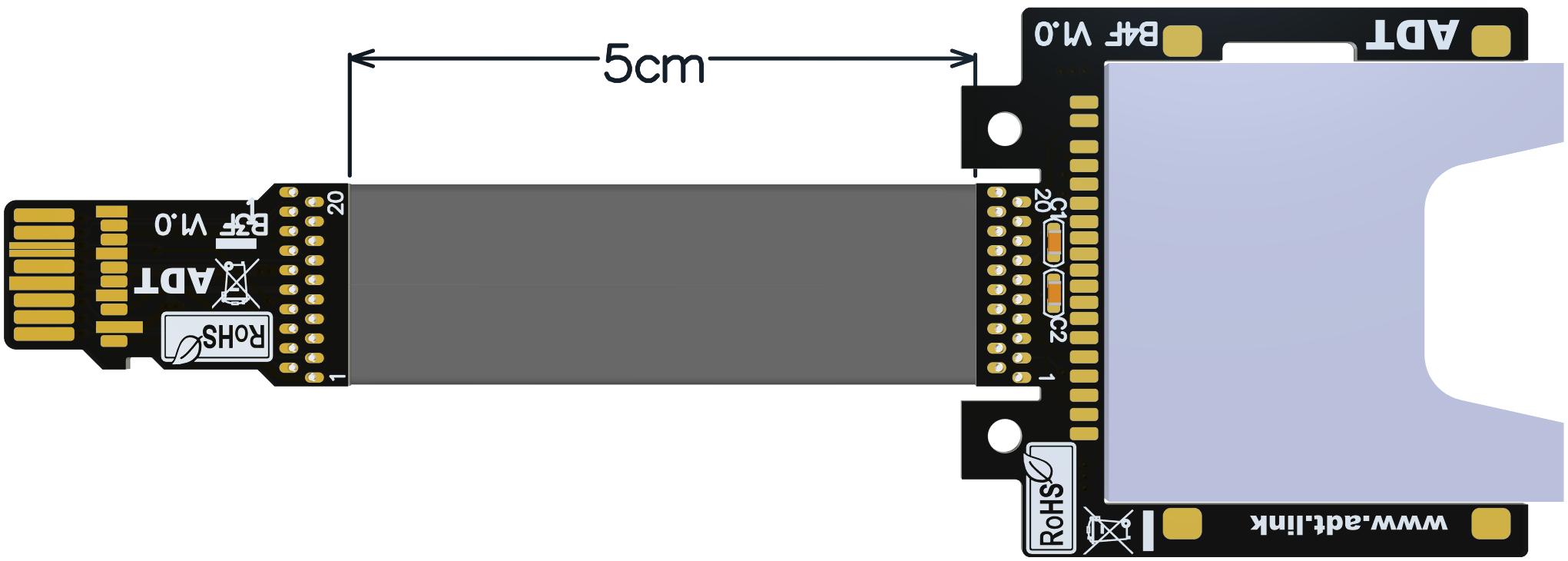

本店的线材长度是指线材的部份，不包含PCB以及连接器。参考下图线长5cm的尺寸标注。

产品型号说明：

产品优势：

材质优势：使用德国专利进口线材，使用高品质镀金连接器，高频支持UHS-I/II/III稳定转输。PCB选用高频低阻的优质材料，PCB做工精密，PCB使用高TG板材，铜材厚度加厚到1oz；连接器镀金导电性能好，可降低氧化生锈阻抗升高而造成的卡顿或读写失效的问题。

设计优势：差分信号无过孔设计，不会有CAF微短路现象高速信号资料传送不存在寄生电容及寄生电感的信号衰减干扰问题，电源电路加强布线设计，PCB板小型化设计，可降低机构干涉，不卡硬件，产品安装容易。

生产优势：本店工厂直销，产品客制化生产，生产时在金属焊接点处加强焊接。并套上热缩管保护，产品坚固可靠，不会有断线掉线的问题。产品做工好，稳定可靠经久耐用。

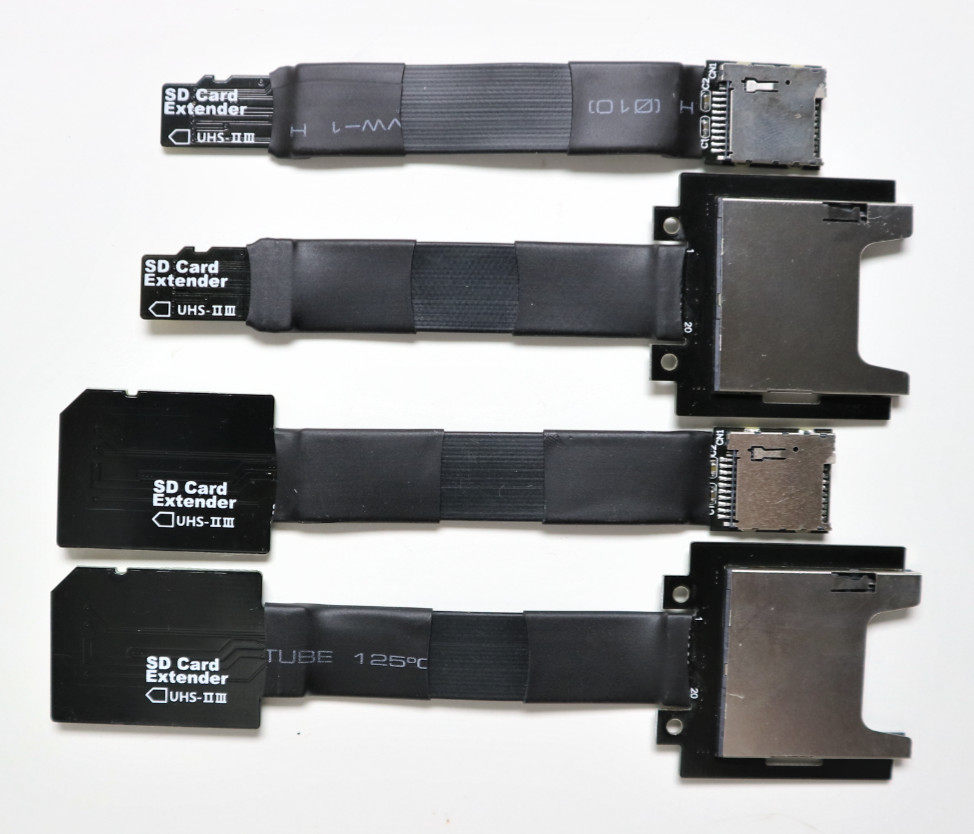

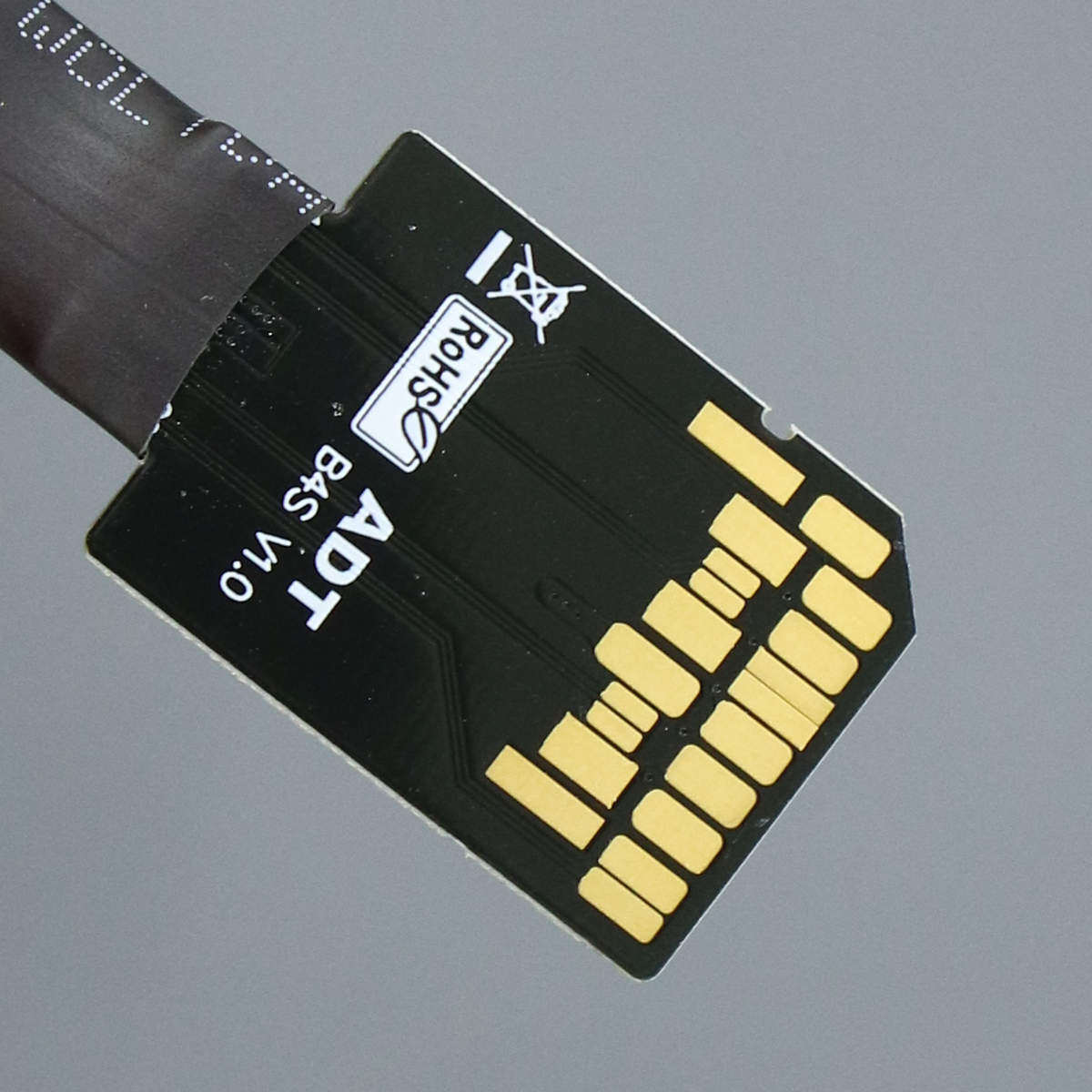

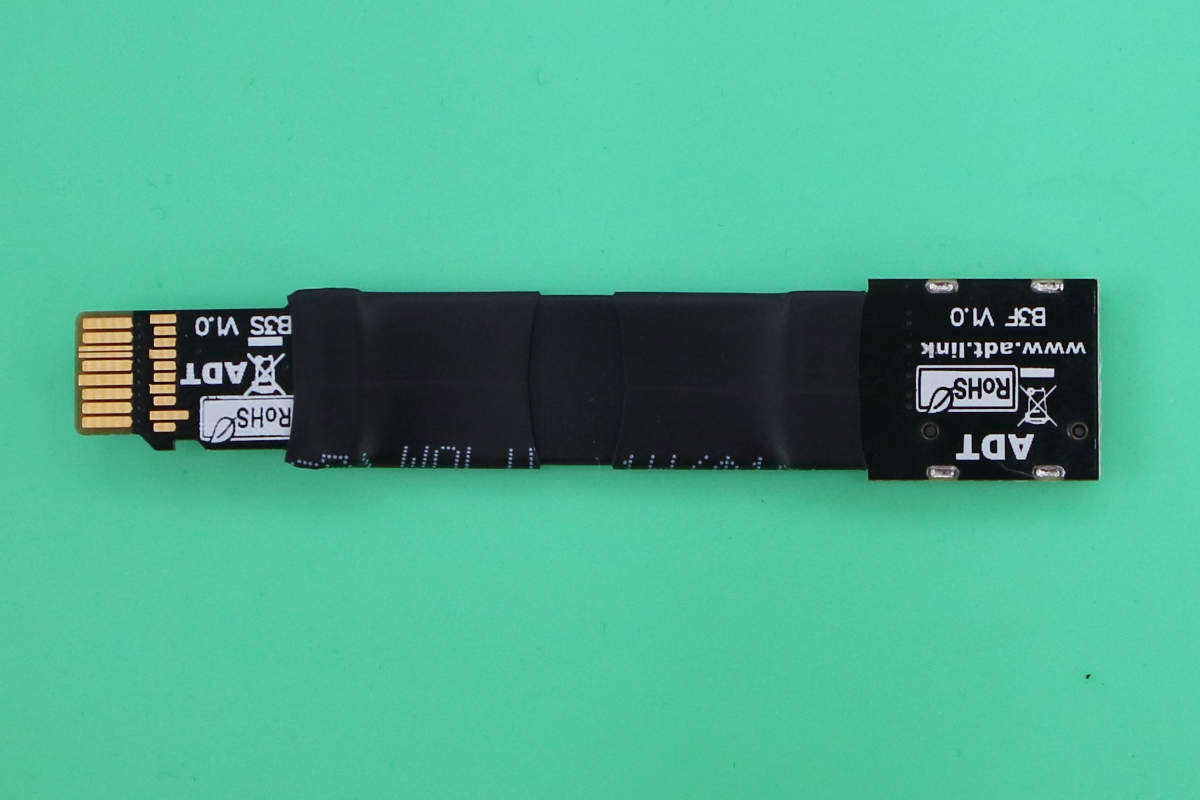

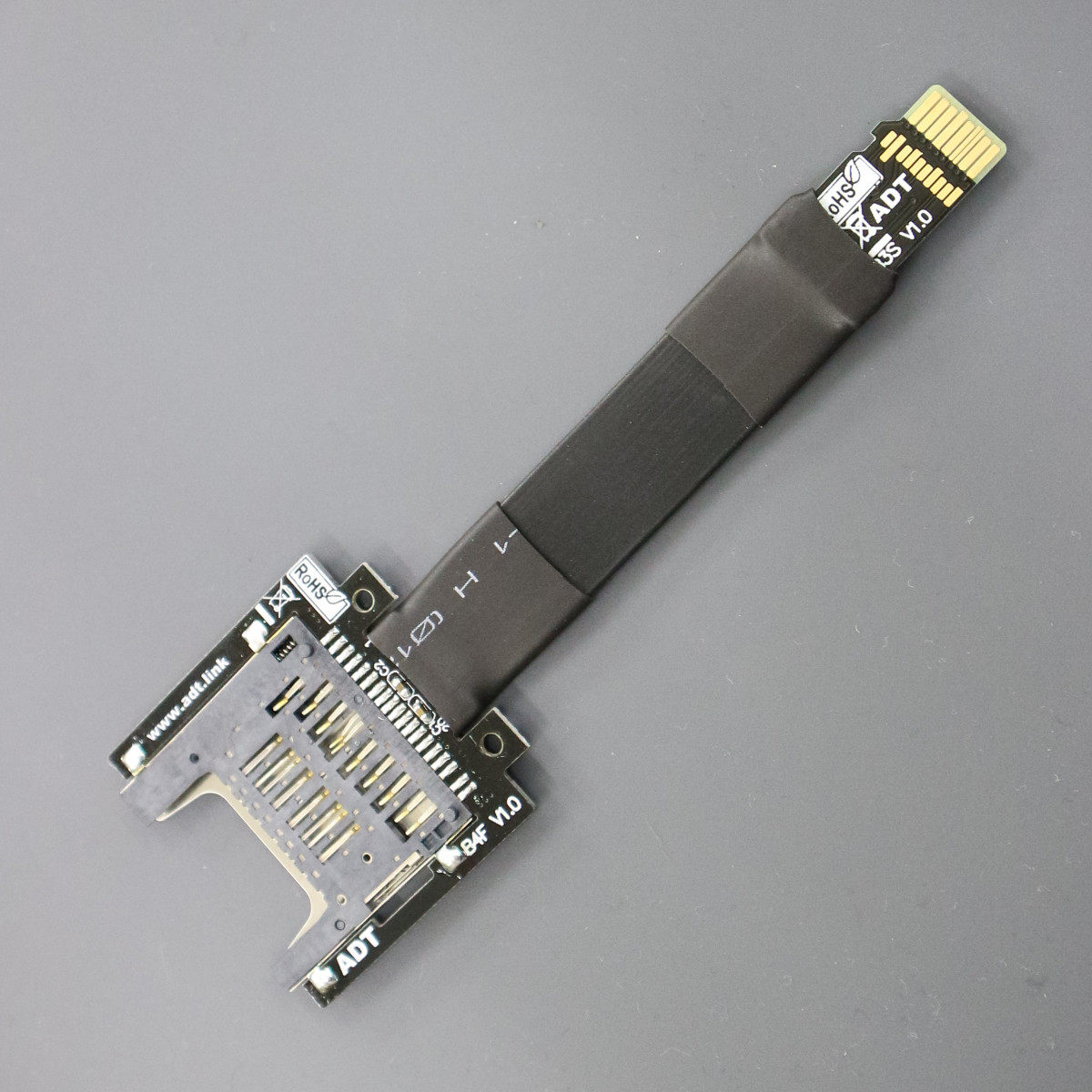

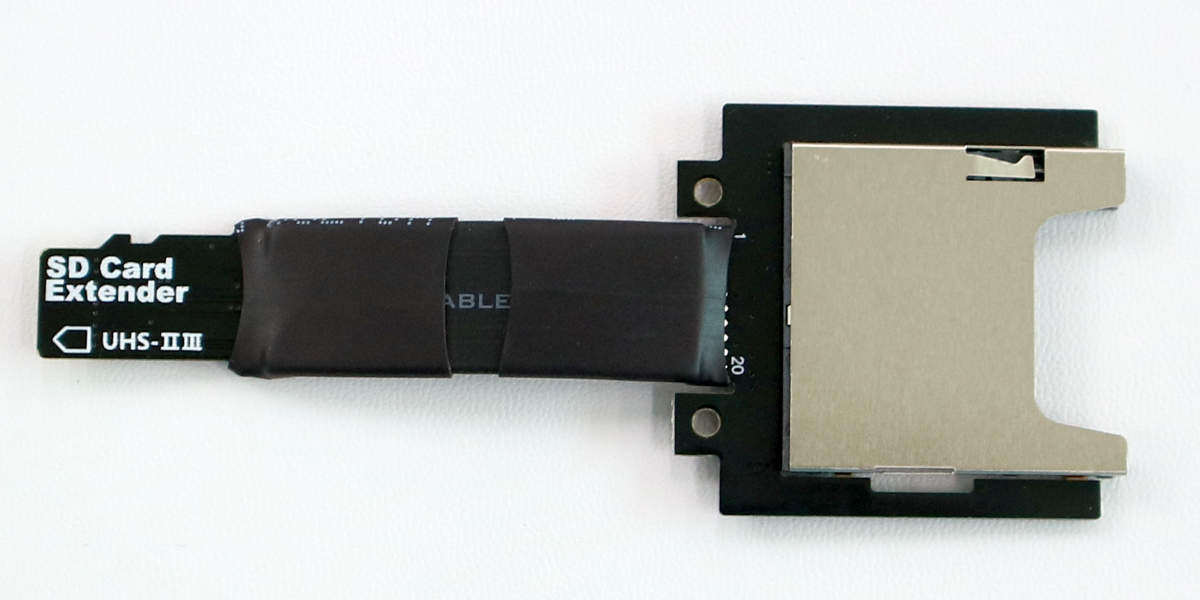

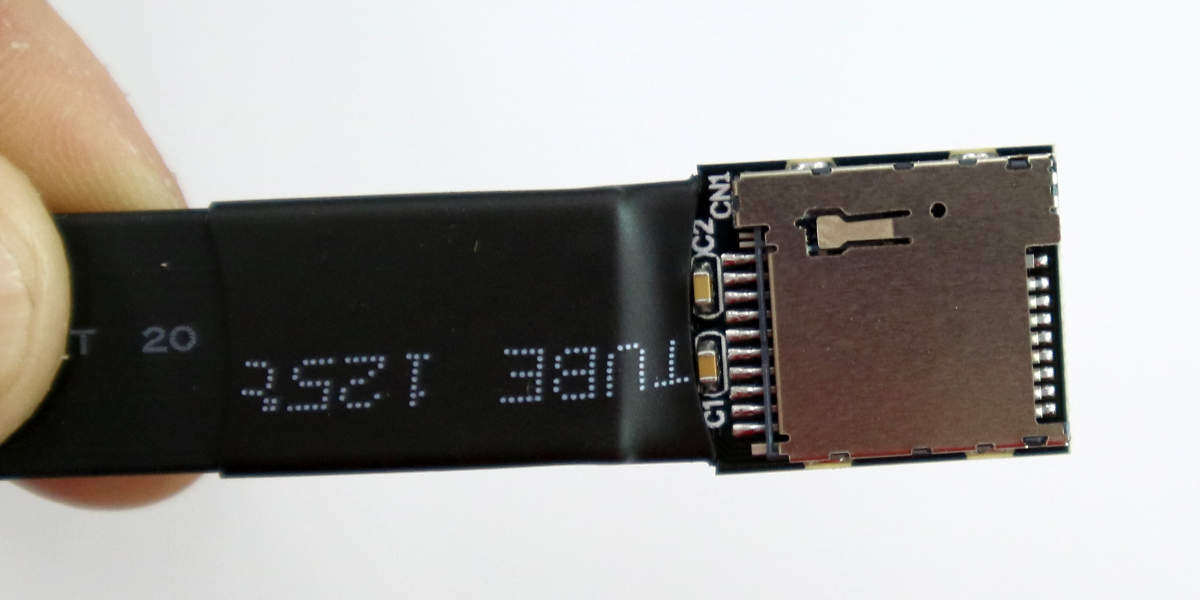

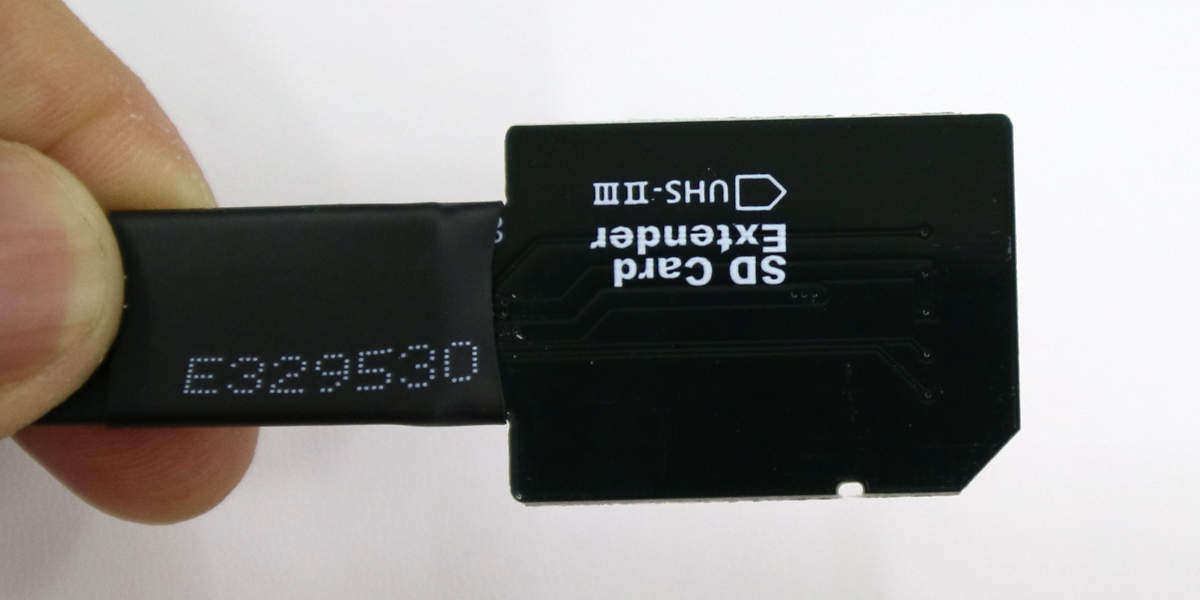

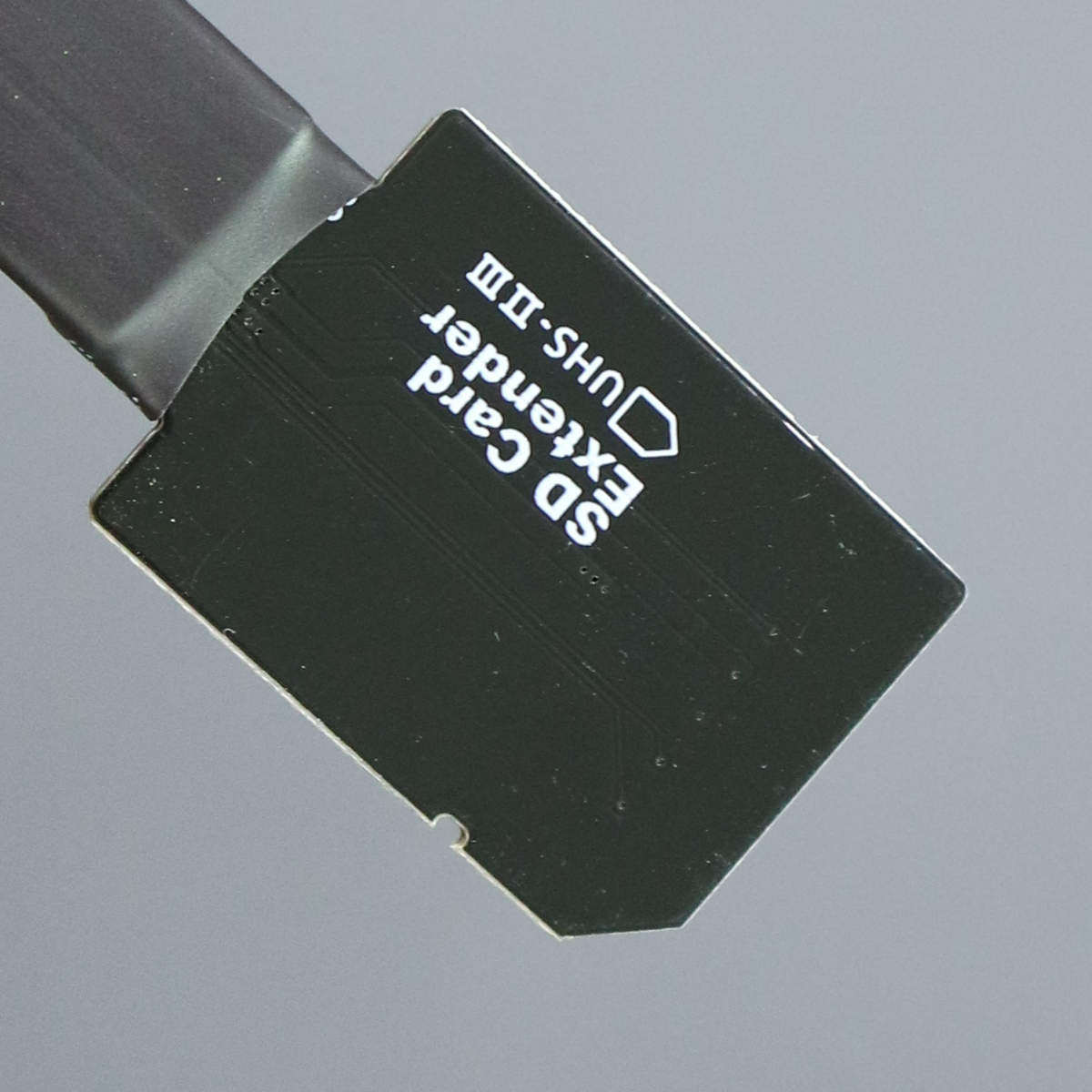

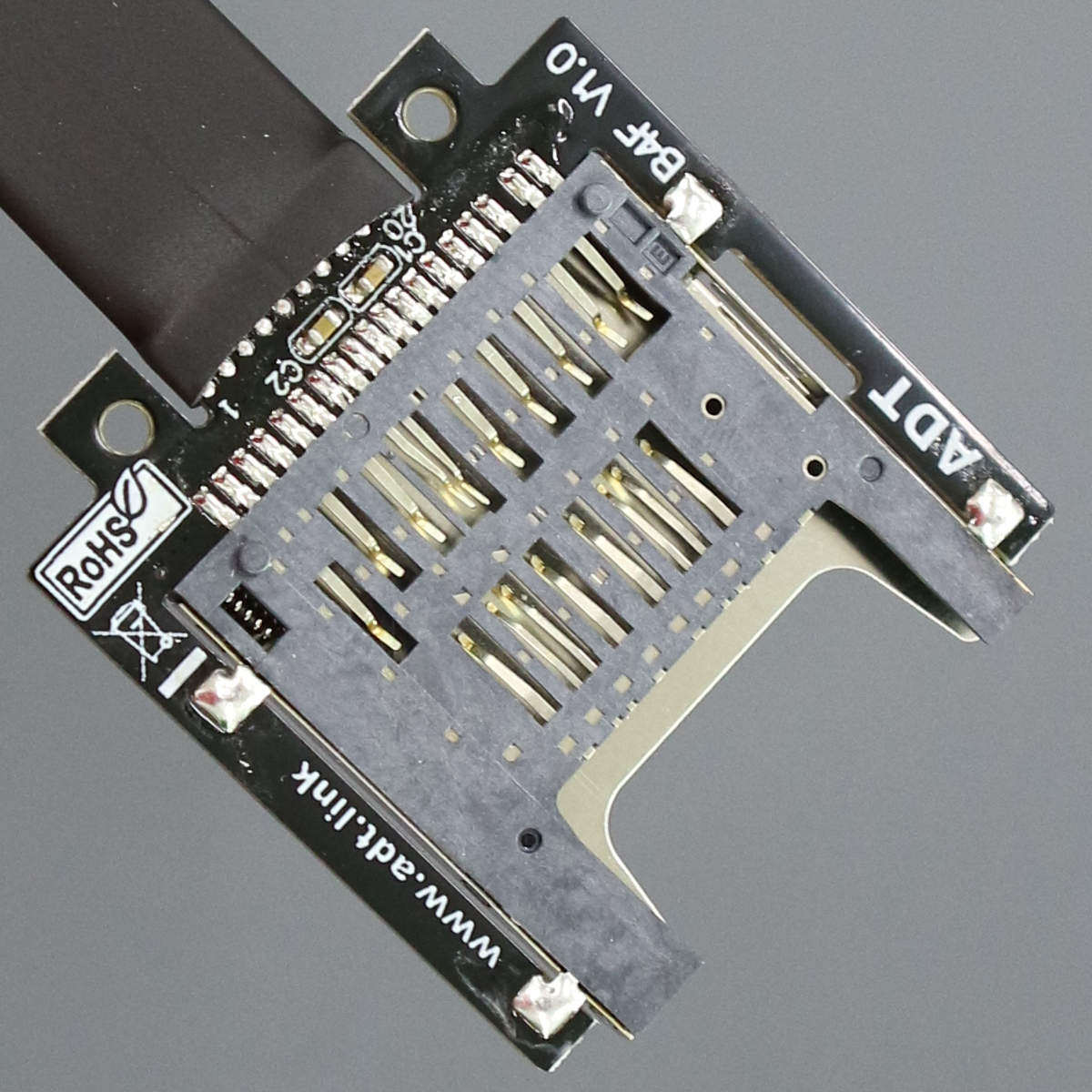

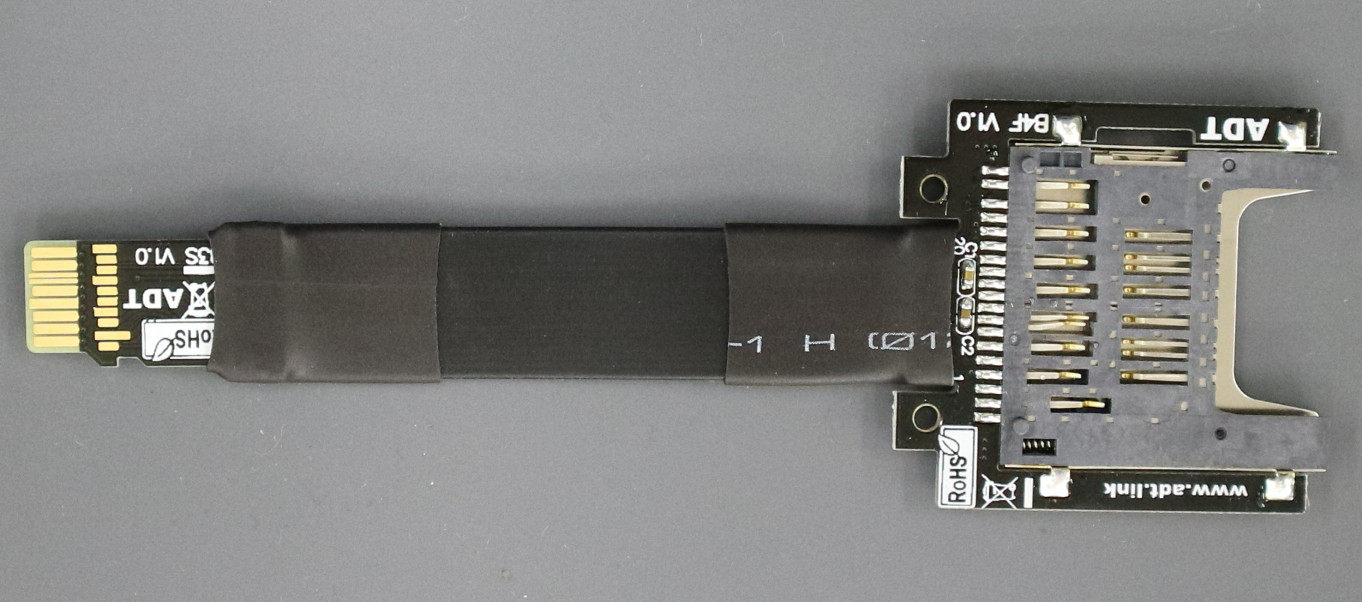

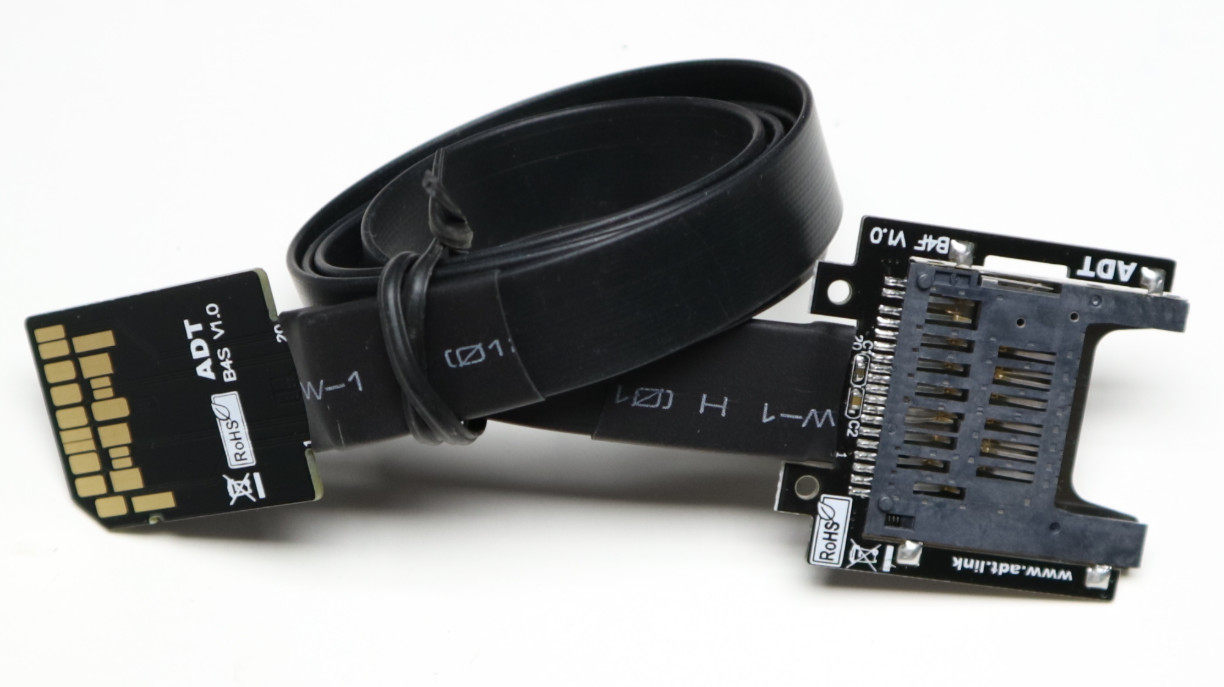

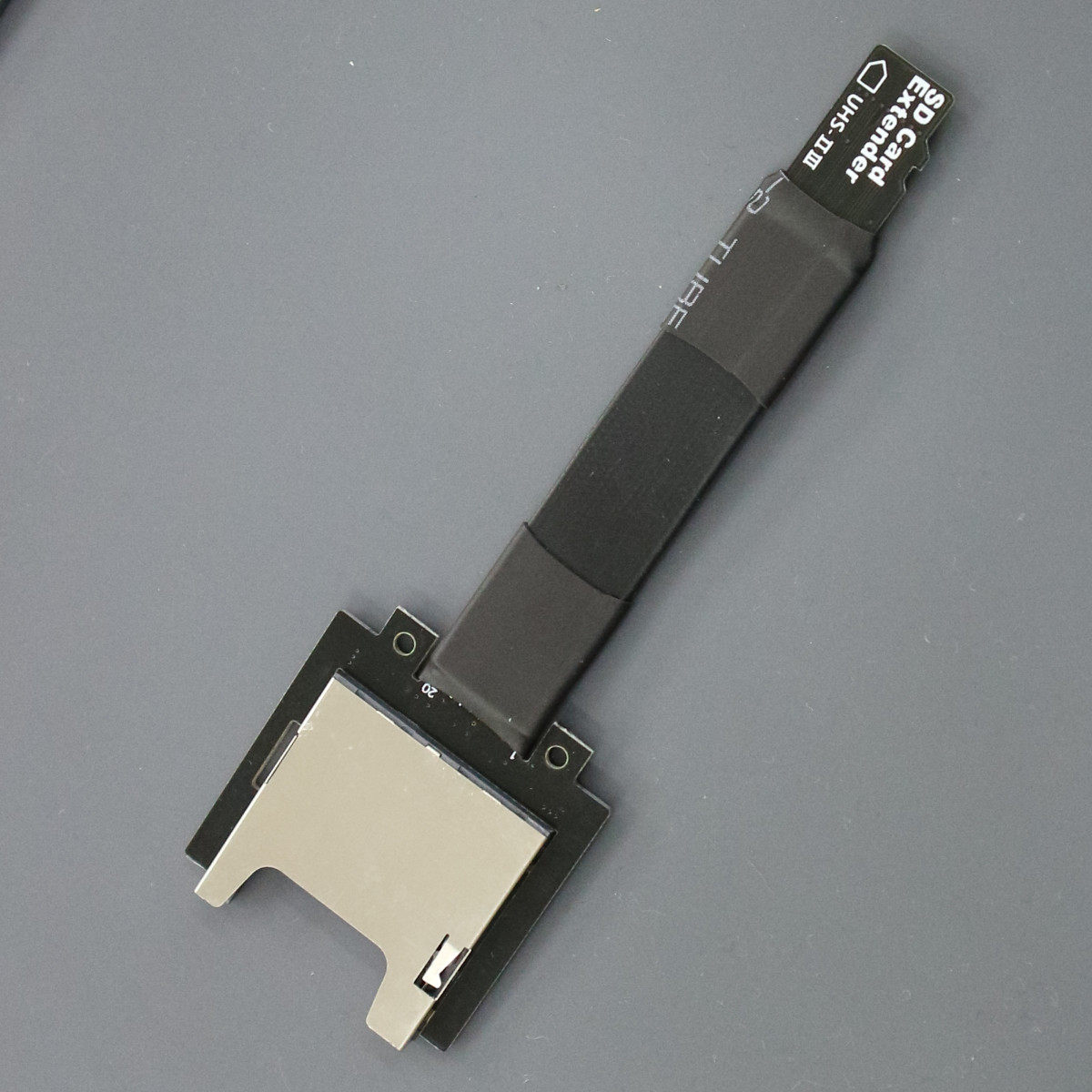

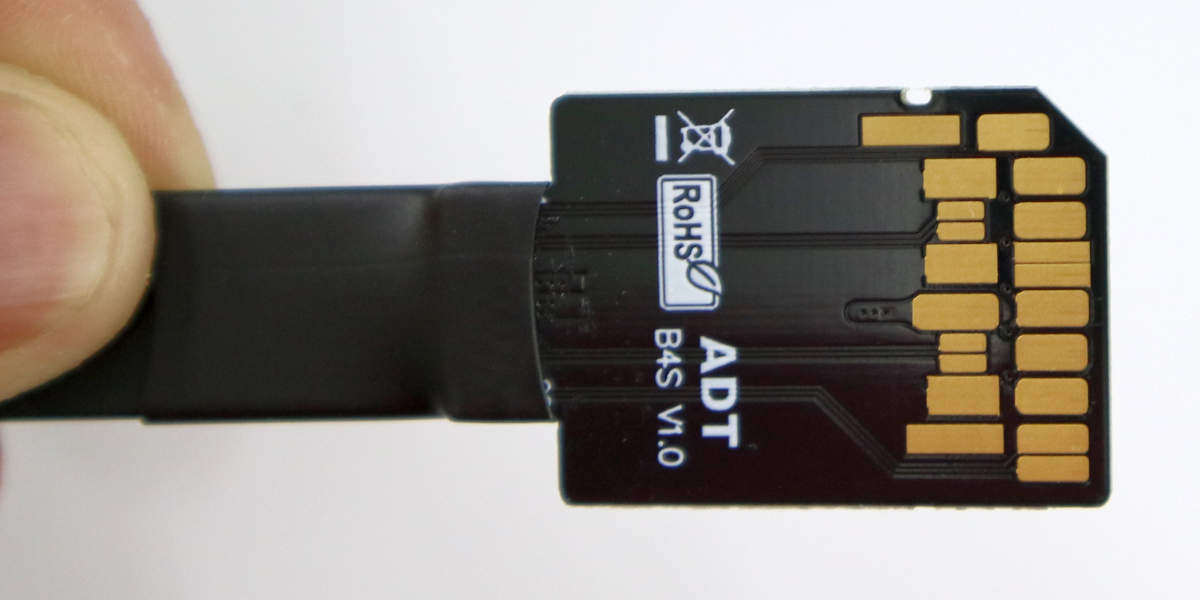

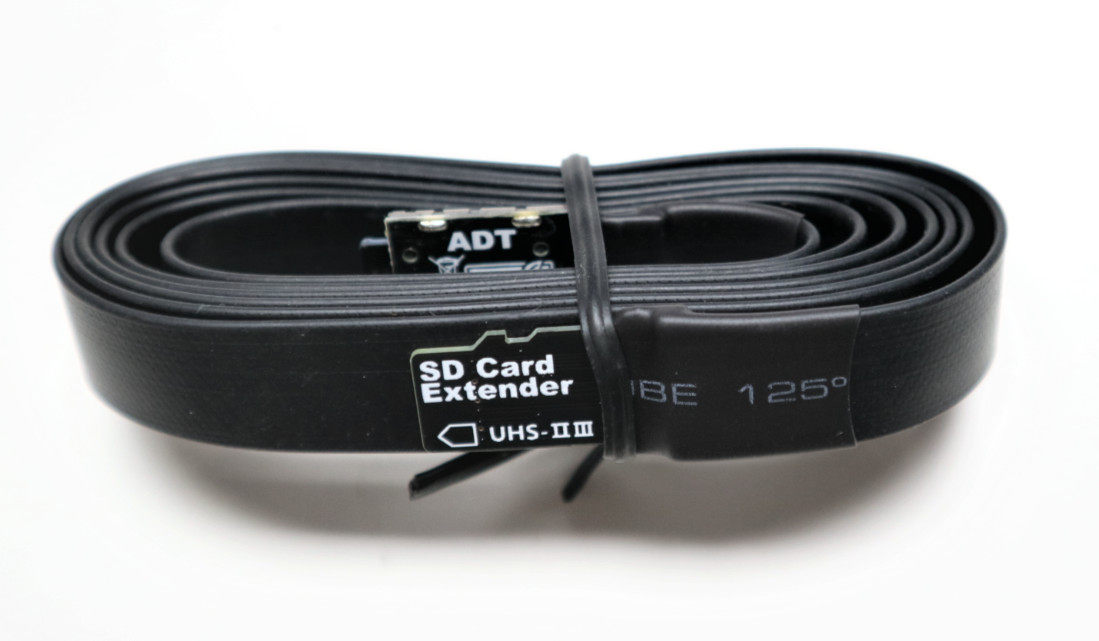

产品图片：

技术问题总汇：

线材的质量如何？有屏蔽吗？

有屏蔽，采用先进的EMI屏蔽导电聚合物，新型的材料用于EMI屏蔽，扁平电缆设计。 这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖，以防止电磁频率的入射或出射发射，微小化干扰和性能降级，并且减小产品的重量。

线材软吗？可弯折吗？

线材是SD高速专用线，厚度达1.05mm。结实耐用，线材因此较硬一些。PCB板和线材连接处不可弯折， 其它线材中间段可弯可折，不影响使用。

SD延长线的兼容性如何？

线长80cm以内可支持不带I字符的普通卡全速

线长30cm以内可支持UHS-I全速，80cm以内可支持UHS-I半速

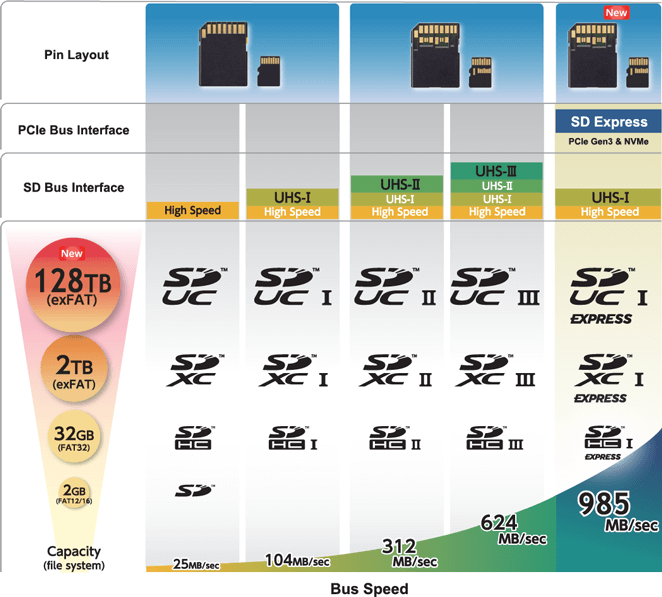

线长80cm以内可支持UHS-II，UHS-III全速，SD卡都会有速度标示。如下图

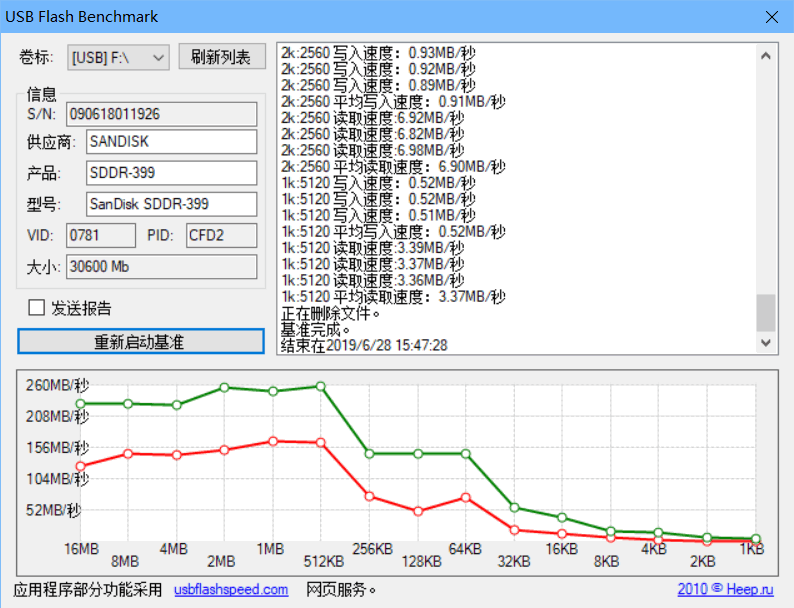

SD延长线使用SD UHS-II高速卡测速，皆100％测试PASS后才放行发货。如下图

UHS-II高速卡的测速，SD卡标示值为300MB/s，实测速度约为250MB/s

支持热插拔吗？

不支持热插拔， 需要把设备关机再安装SD延长线。

有那些规格及型号的接头？

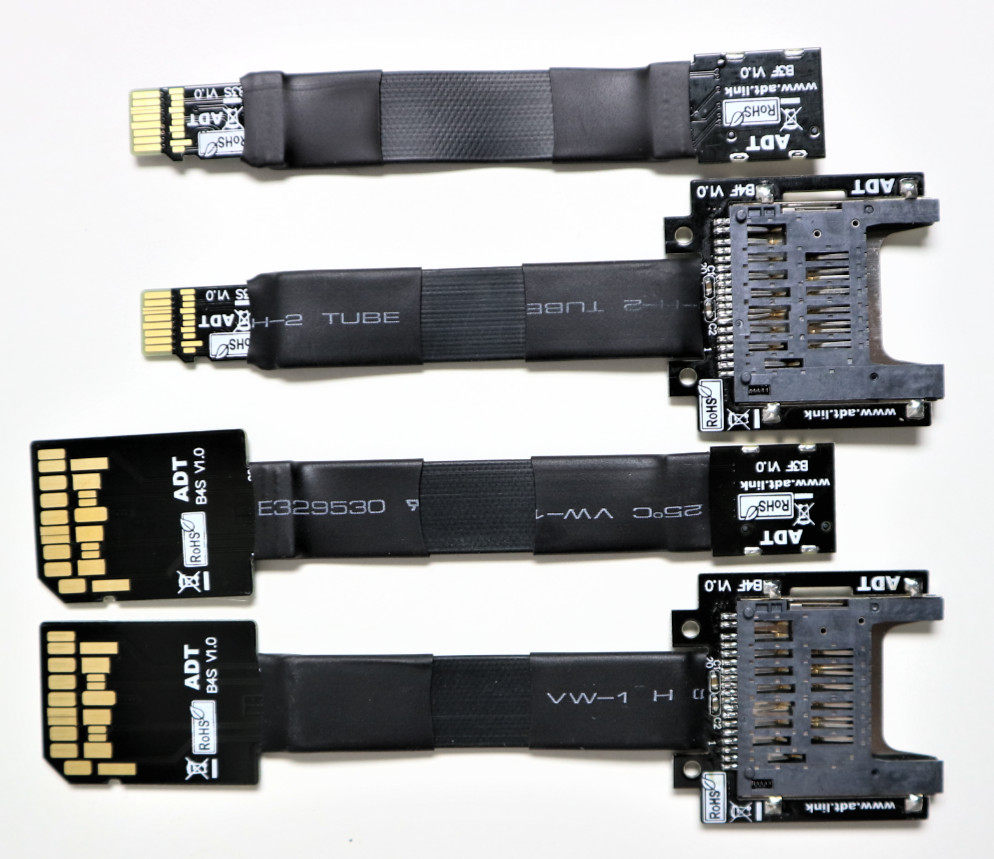

SD卡全系列接头本店都有，以下接头可以任意排列组合，可接受订制。

3D下载：

http://www.adtlink.cn/Uploads/download/ADT_Bxx_3D.zip
