UTW2-FM-OTG-13P series

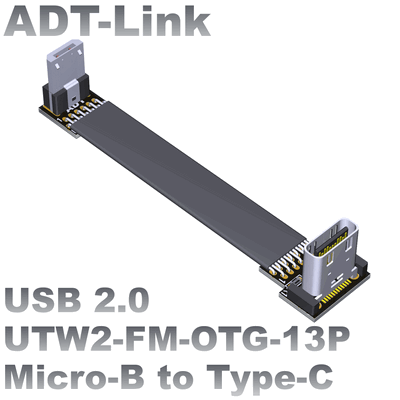

产品型号:UTW2-FM-OTG-13P系列商品

产品名称:USB2.0 Type-C转Micro-B延长线

线材长度:0.03m-3m(支持长度定制)

适配范围:USB-C 转 micro-B

速度带宽:USB 2.0标准 480M/bps全速

电流能力:50cm以内支持3A,1米内支持1.5A

产品应用:GPS导航仪,硬盘盒,影像设备,ROCK Pi 4 树莓派单片机开发板,内置USB设备延长转接的用途,方便用于无刷云台,手持云台的USB供电和传输等等

  Buy Now

ADT工厂直销,产品性能优良,口碑超好产品,100%全检通电测试发货.

公司品牌:ADT尔达特

产品型号:UTW2-FM-OTG-13P系列商品

产品名称:USB2.0 Type-C转Micro-B延长线

线材长度:0.03m-3m(支持长度定制)

适配范围:USB-C 转 micro-B

速度带宽:USB 2.0标准 480M/bps全速

电流能力:50cm以内支持3A,1米内支持1.5A

产品应用:GPS导航仪,硬盘盒,影像设备,ROCK Pi 4 树莓派单片机开发板,内置USB设备延长转接的用途,方便用于无刷云台,手持云台的USB供电和传输等等

购买限制:这个产品设计给内置型USB设备连接使用,普通外接用途不适合,限产品工程师指定购买,个人买家请勿下单购买。不支持OTG外接用途 不适合民用,普通用途不好用,不支持退换货,请考虑清楚再下单购买

采购提示:务必先买1~2个样品测试验证无误后再批量采购。 本店可开立普票,如需开票请于提交订单时联系客服。

线材长度说明:

本店的线材长度是指可视线材的部份,不包含PCB以及连接器,参考下图蓝色箭头线长5cm的尺寸标注。



USB type-C转micro-B延长线 ,UTW系列产品

产品名称

产品型号

速度带宽

平直C公(主) 转 平直B公(从) 支持OTGUT1B-UW1USB2.0 (正反插)
平直C公(主) 转 下弯B公(从) 支持OTGUT1B-UW3USB2.0 (正反插)
弯角C公(主) 转 平直B公(从) 支持OTGUT2B-UW1USB2.0 (正反插)
弯角C公(主) 转 下弯B公(从) 支持OTGUT2B-UW3USB2.0 (正反插)
左转C公(主) 转 平直B公(从) 支持OTGUT3B-UW1USB2.0 (正反插)
左转C公(主) 转 下弯B公(从) 支持OTGUT3B-UW3USB2.0 (正反插)

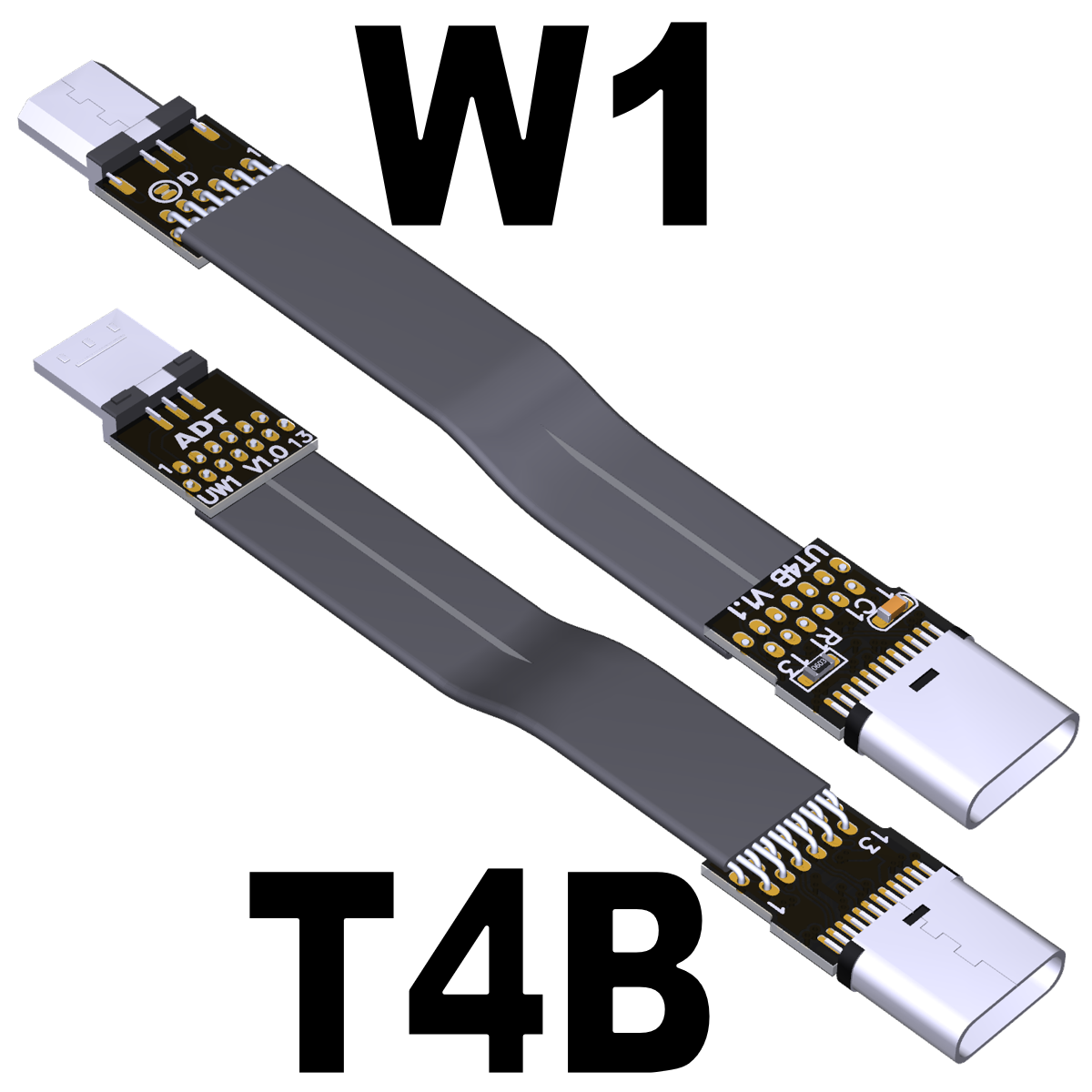

平直C母(从) 转 平直B公(主) 支持OTGUT4B-UW1USB2.0 (正反插)

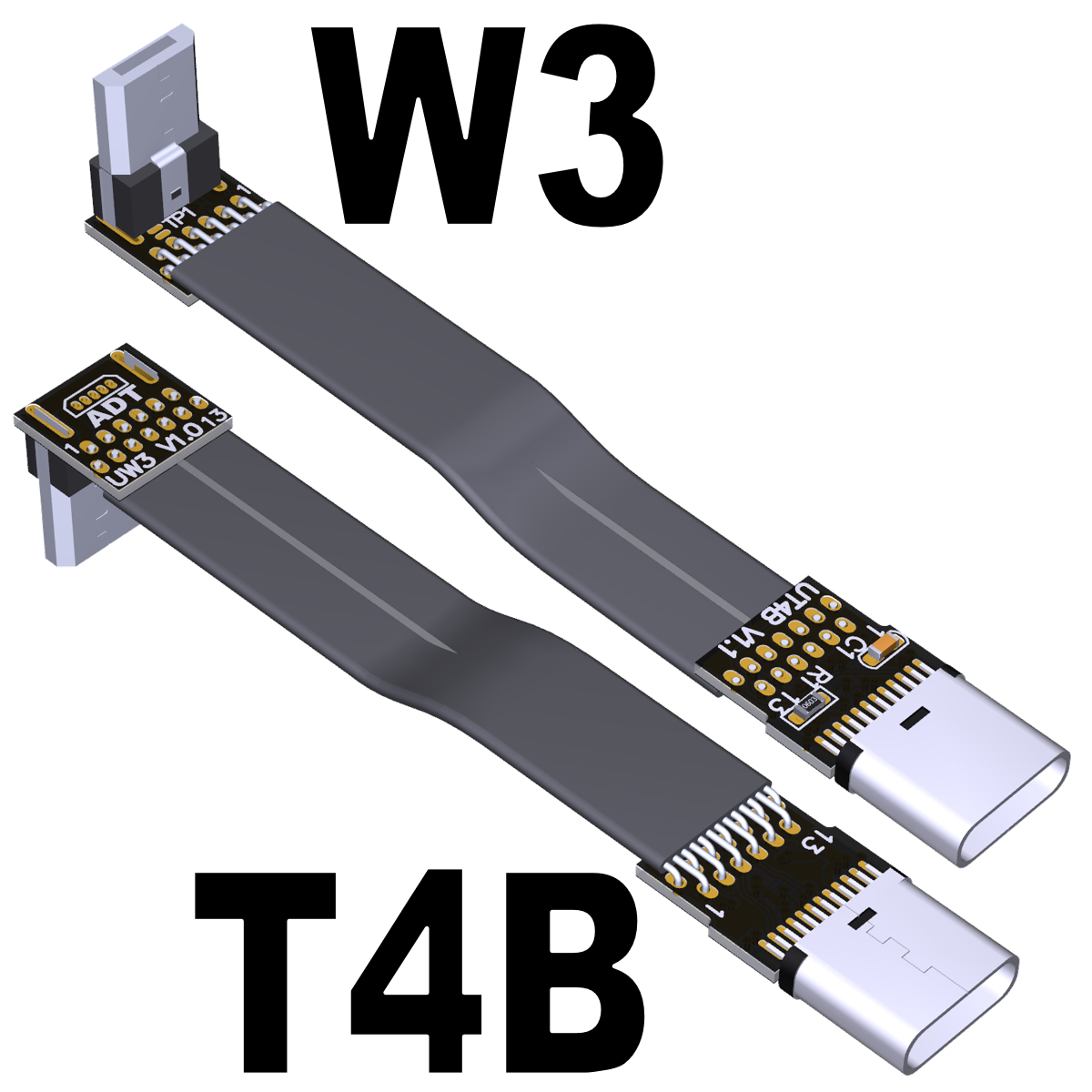

平直C母(从) 转 下弯B公(主) 支持OTGUT4B-UW3USB2.0 (正反插)

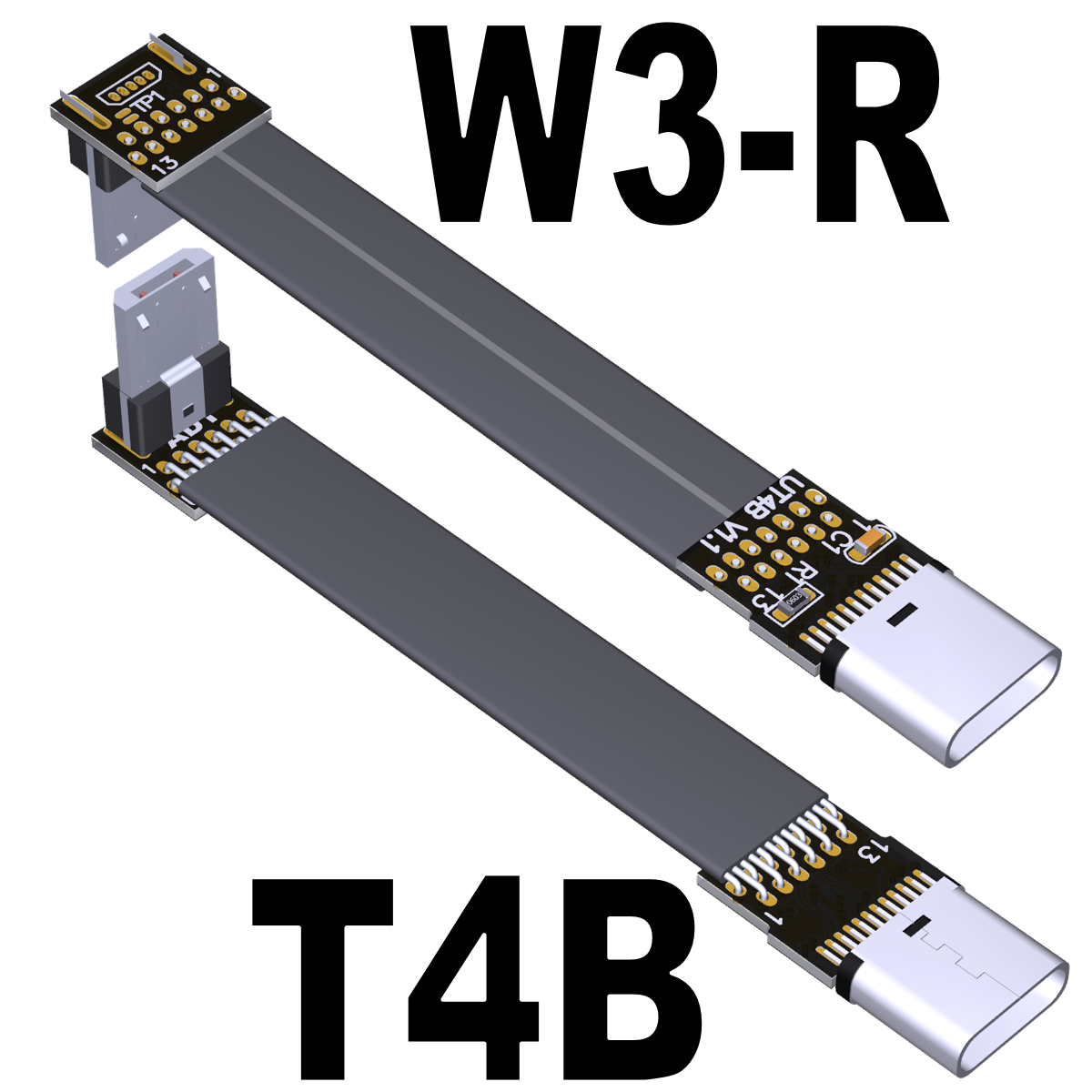

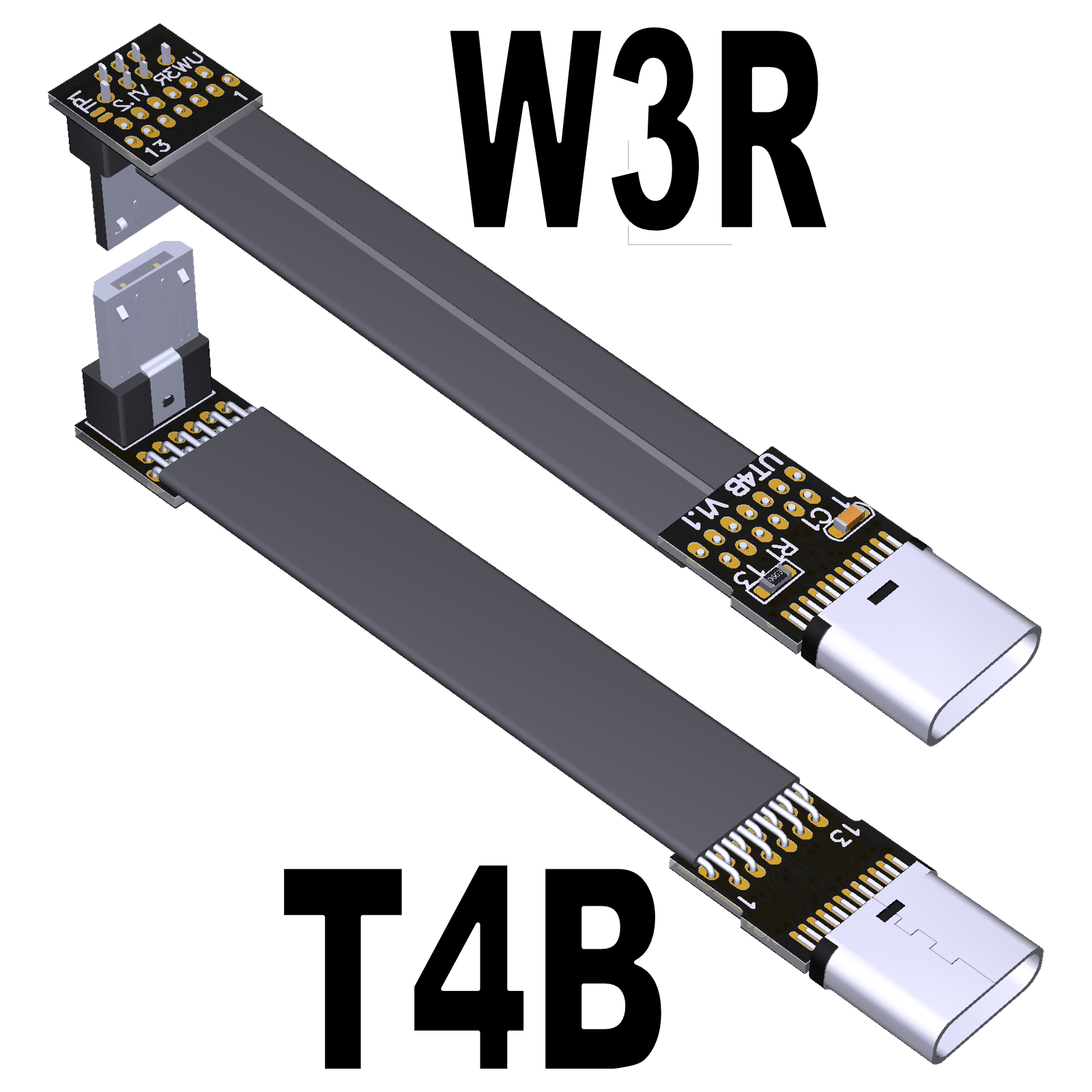

平直C母(从) 转 上弯B公(主) 支持OTGUT4B-UW3RUSB2.0 (正反插)

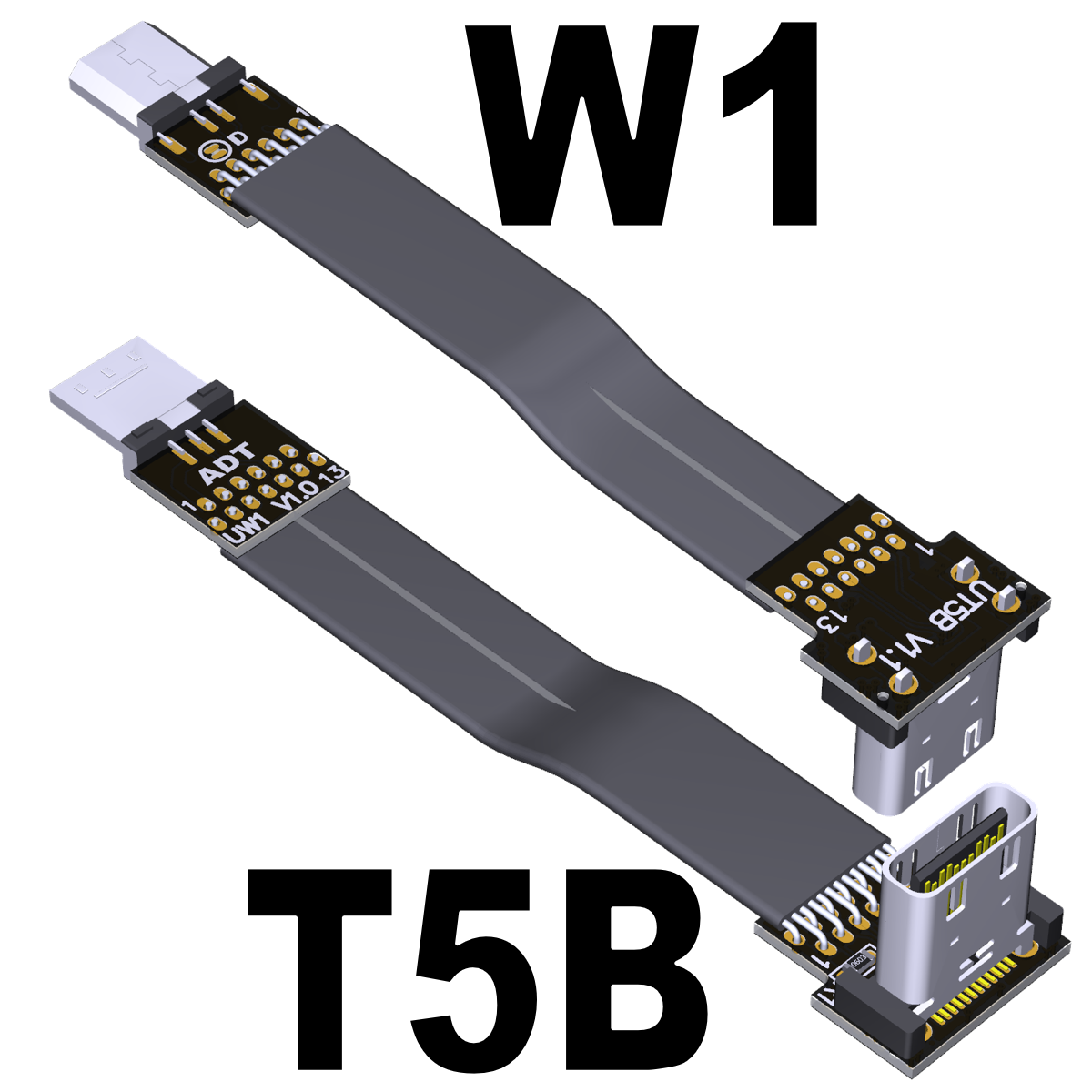

上弯C母(从) 转 平直B公(主) 支持OTGUT5B-UW1USB2.0 (正反插)

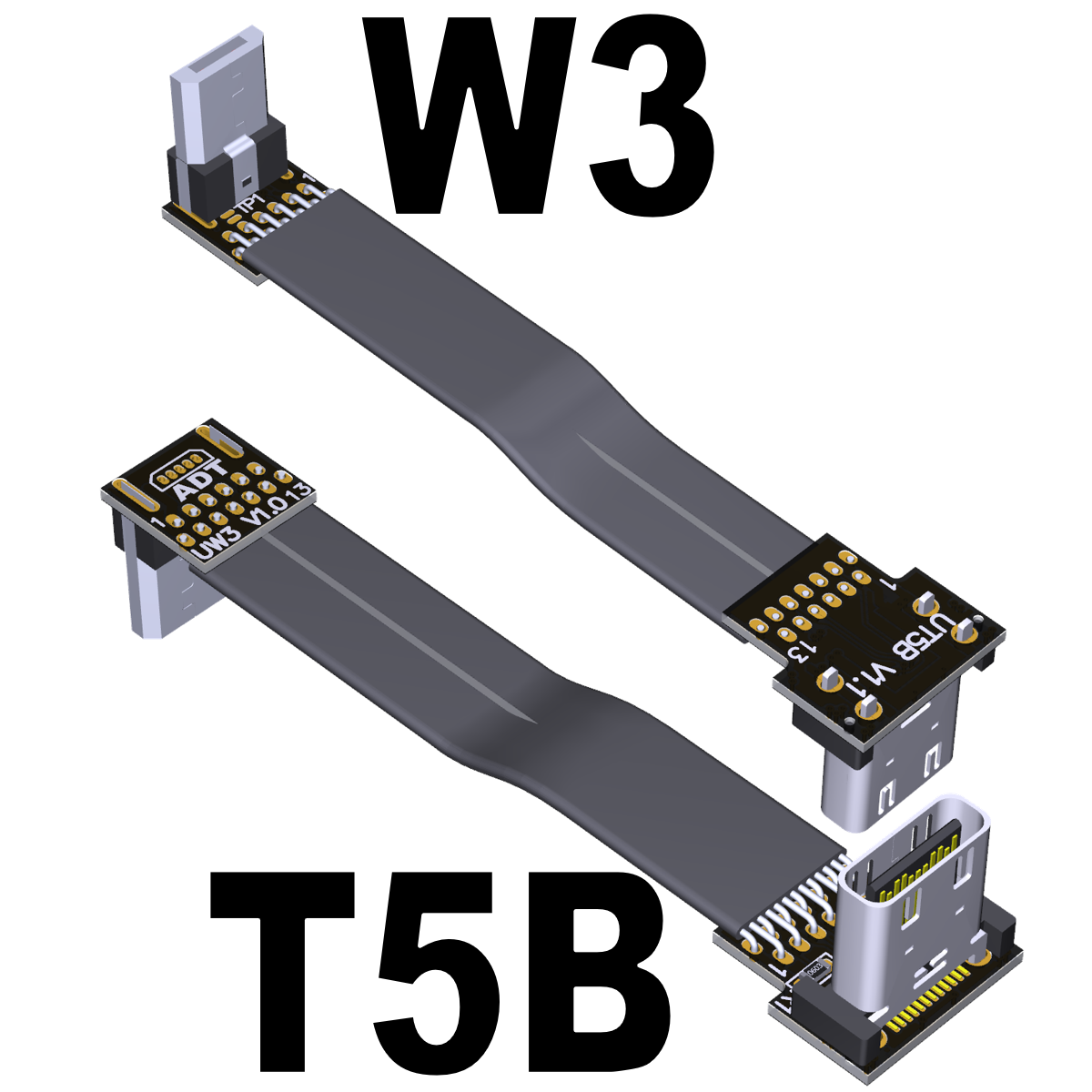

上弯C母(从) 转 下弯B公(主) 支持OTGUT5B-UW3USB2.0 (正反插)

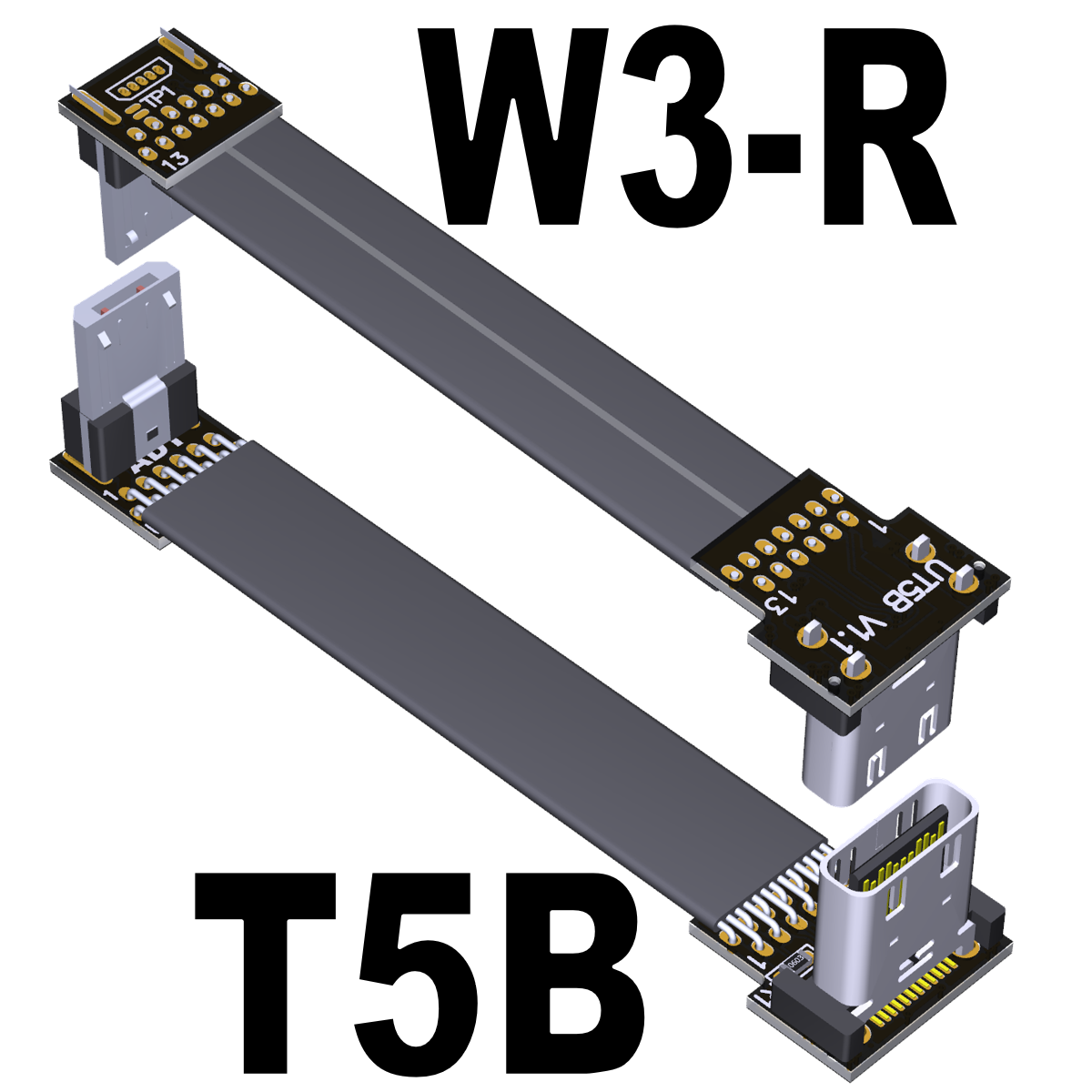

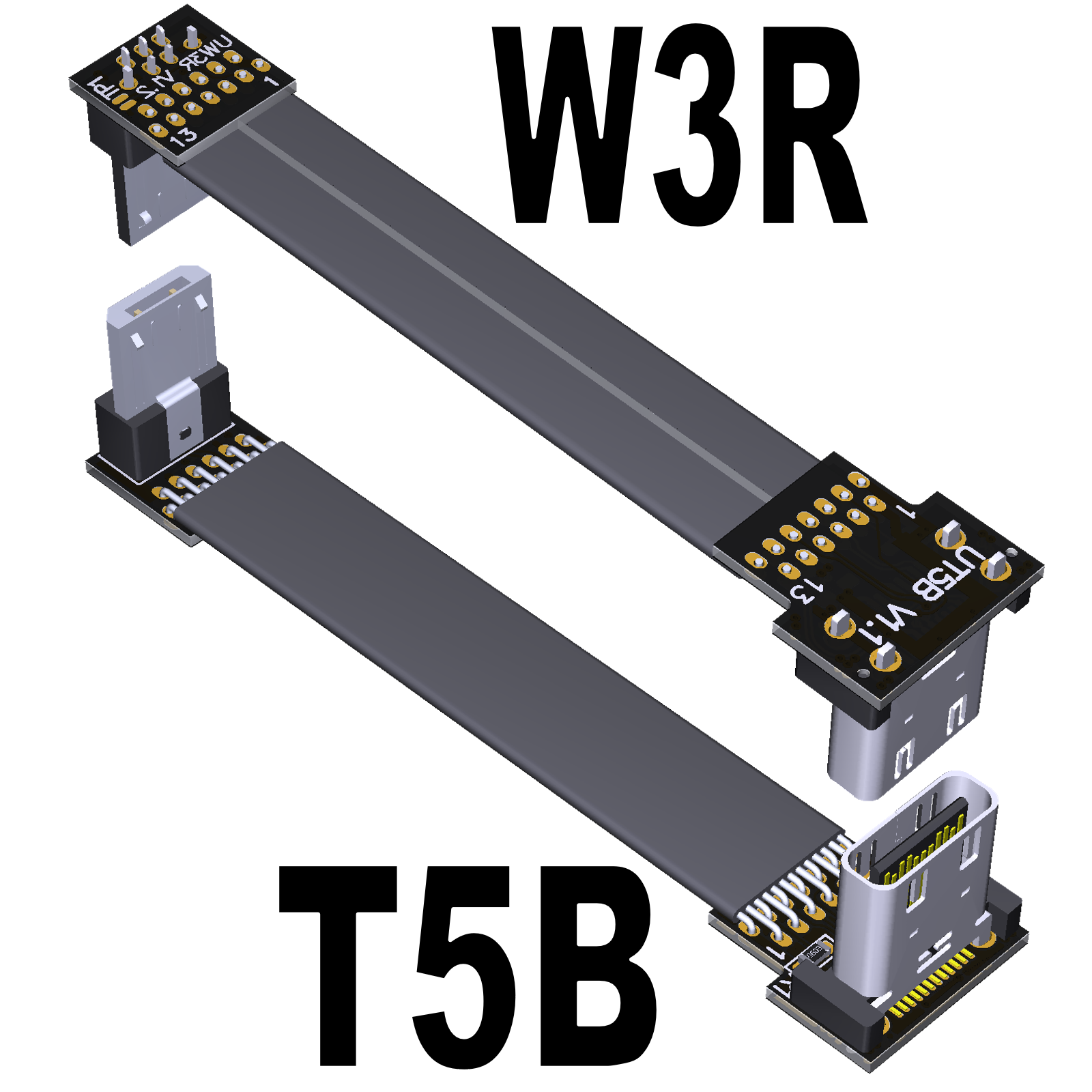

上弯C母(从) 转 上弯B公(主) 支持OTGUT5B-UW3RUSB2.0 (正反插)

备注:(主)代表连接到主机端口;(从)代表连接到硬盘盒摄像头等设备。

常见的USB延长转接线本店都有,型号如下图:



产品图片:

产品实拍:



技术问题总汇

线材的厚度多少?软吗?可弯折吗?

本商品的线材厚度仅1.4mm, 所以本商品的线材比较软一些。



线材的质量如何?有屏蔽吗?

采用EMI屏蔽导电聚合物,新型的材料用于EMI屏蔽,扁平电缆设计。 这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖,以防止电磁频率的入射或出射发射,最小化干扰和性能降级,并且减小展器的重量。

技术资料下载:

3D尺寸图: http://www.adtlink.cn/download/UTW2-FM-OTG-13P.ZIP

原理图: http://www.adtlink.cn/download/schematic_usb.pdf

规格书:联系客服

友情提示:3D尺寸PDF档请使用Adobe Acrobat Reader DC原厂软件

https://get.adobe.com/cn/reader/otherversions/
