UTF3-MF-20P series

ADT工厂直销,产品性能优良,口碑超好产品, 100%全检通电测试发货

公司品牌：ADT（尔达特）电子

产品型号：UTF3-MF-20P系列商品

产品名称：USB3.2 USB-C转主板内置Type-E延长线

线材长度：3cm-3m (支持长度定制)

适配范围：USB3.2 type-C 转 type-E

速度带宽：USB3.2标准 (gen2x2）

电流能力：3A (实测50cm以内支持3A，1米内支持1.5A)

产品应用：ITX主板内置USB设备延长转接，适合A4机箱定制侧板USB type-E延长。

购买限制：这个产品设计给内置型USB设备连接使用，普通外接用途不适合，限产品工程师指定购买，个人买家请勿下单购买。这款产品结构脆弱易坏，不适合民用，普通用途不好用，不支持退换货，请考虑清楚再下单购买。

采购提示：务必先买1~2个样品测试验证无误后再批量采购。  本店可开立普票，如需开票请于提交订单时联系客服。

线材长度说明：

本店的线材长度是指可视线材的部份，不包含PCB以及连接器，参考下图蓝色箭头线长5cm的尺寸标注。

产品型号说明：

常见的USB延长转接线本店都有，型号如下图：

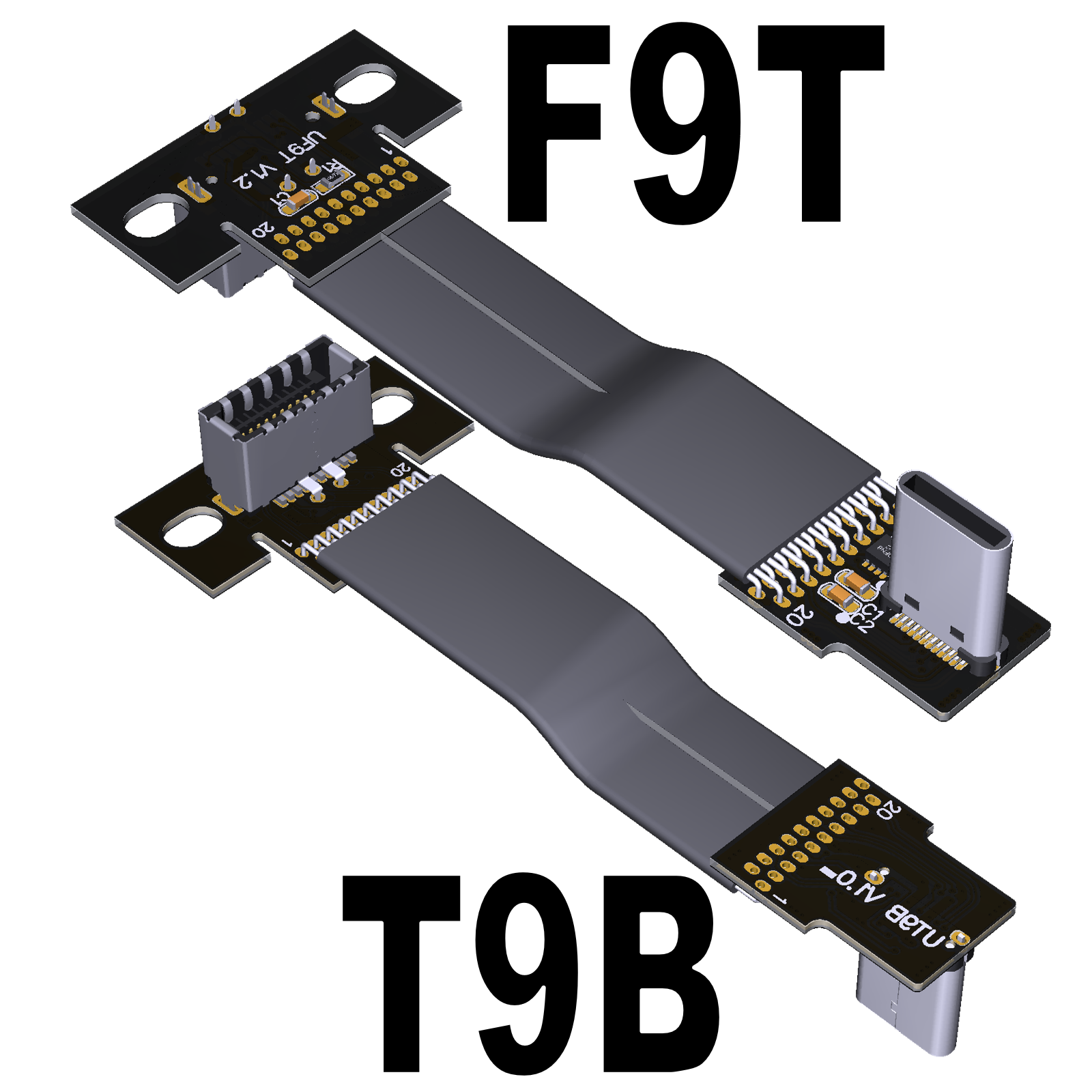

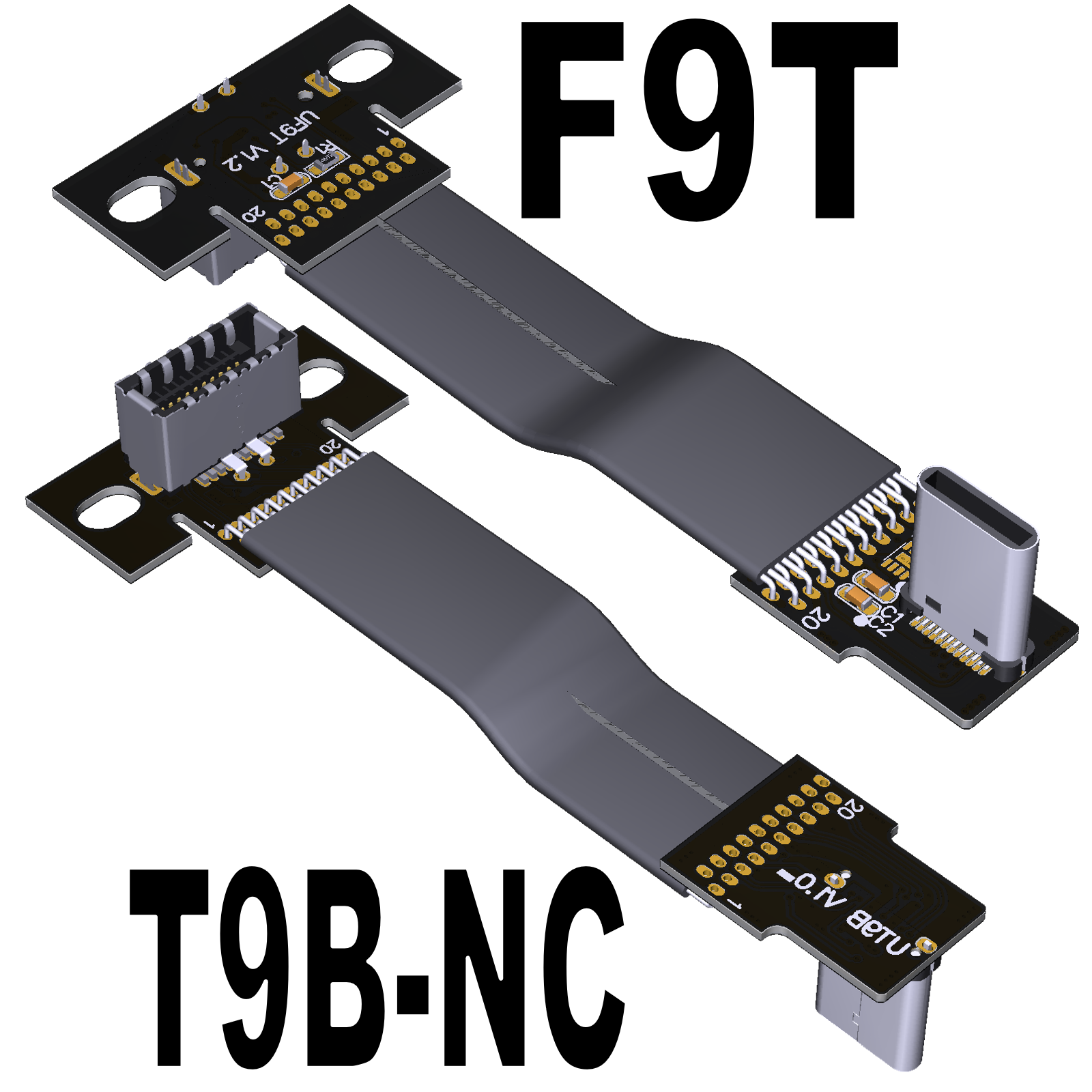

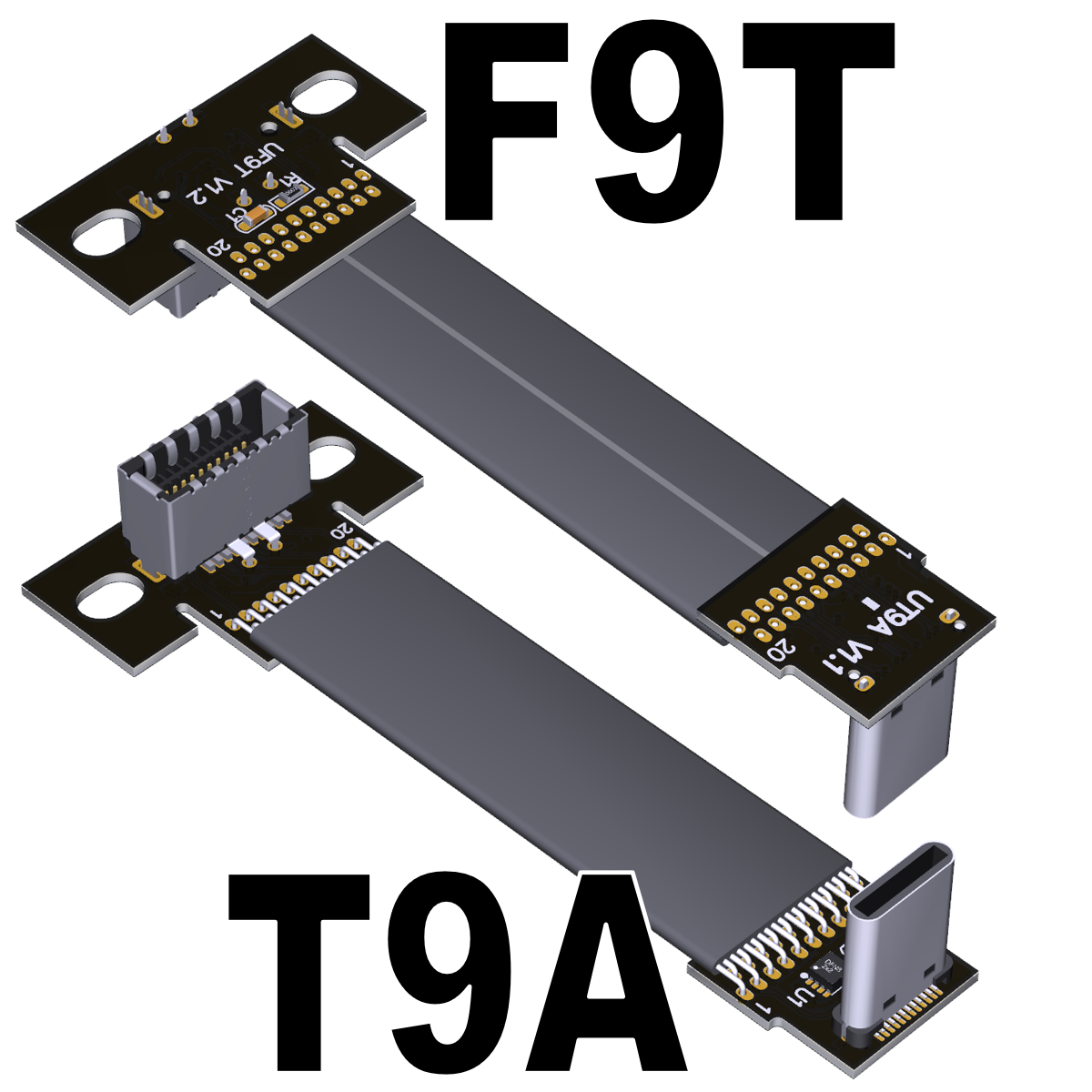

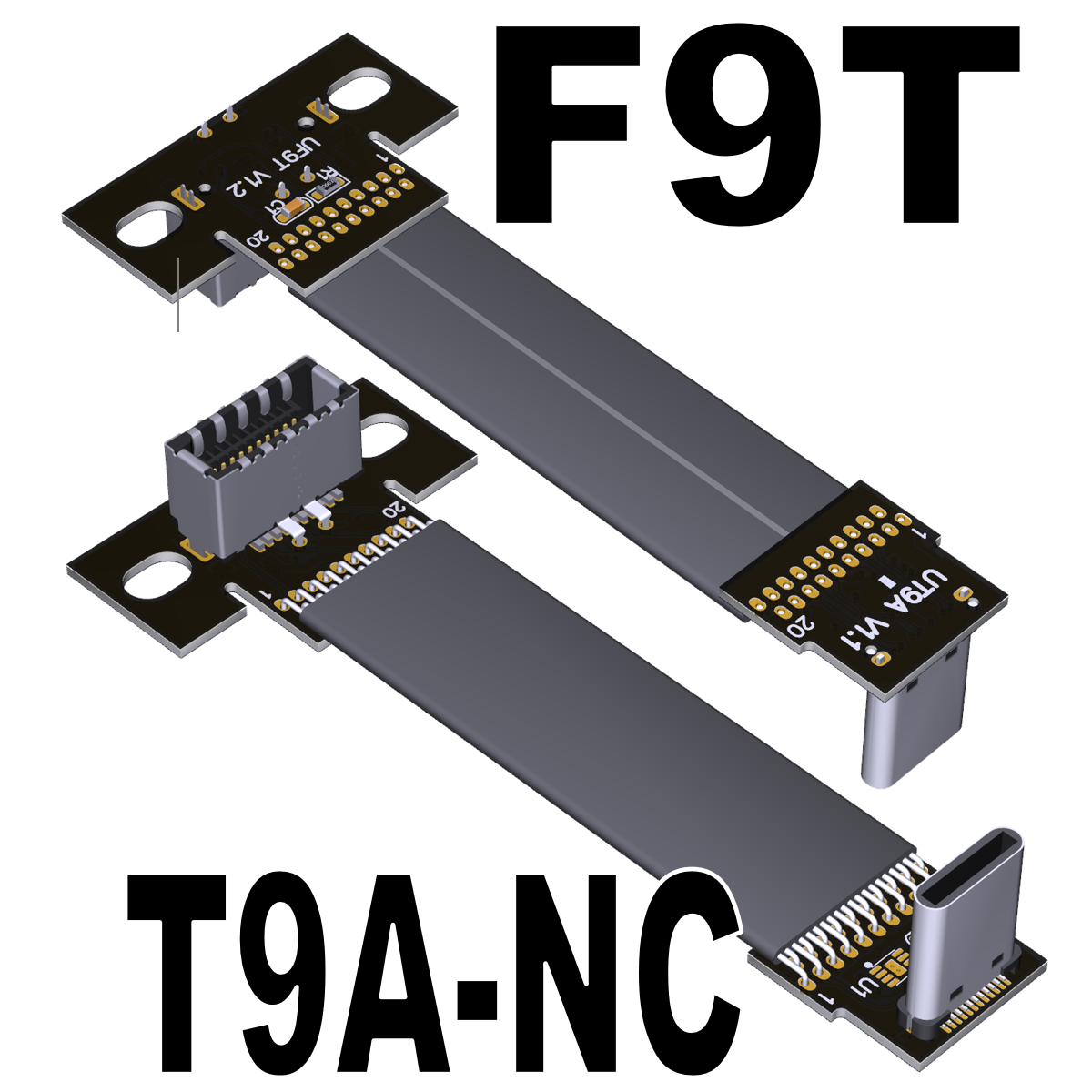

产品图片：

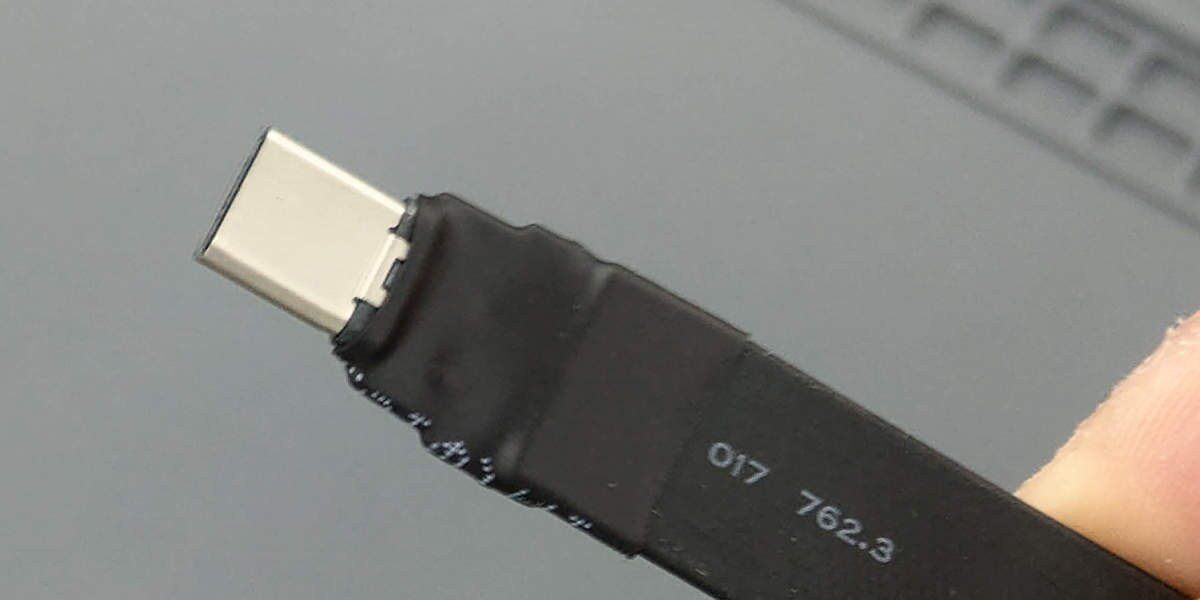

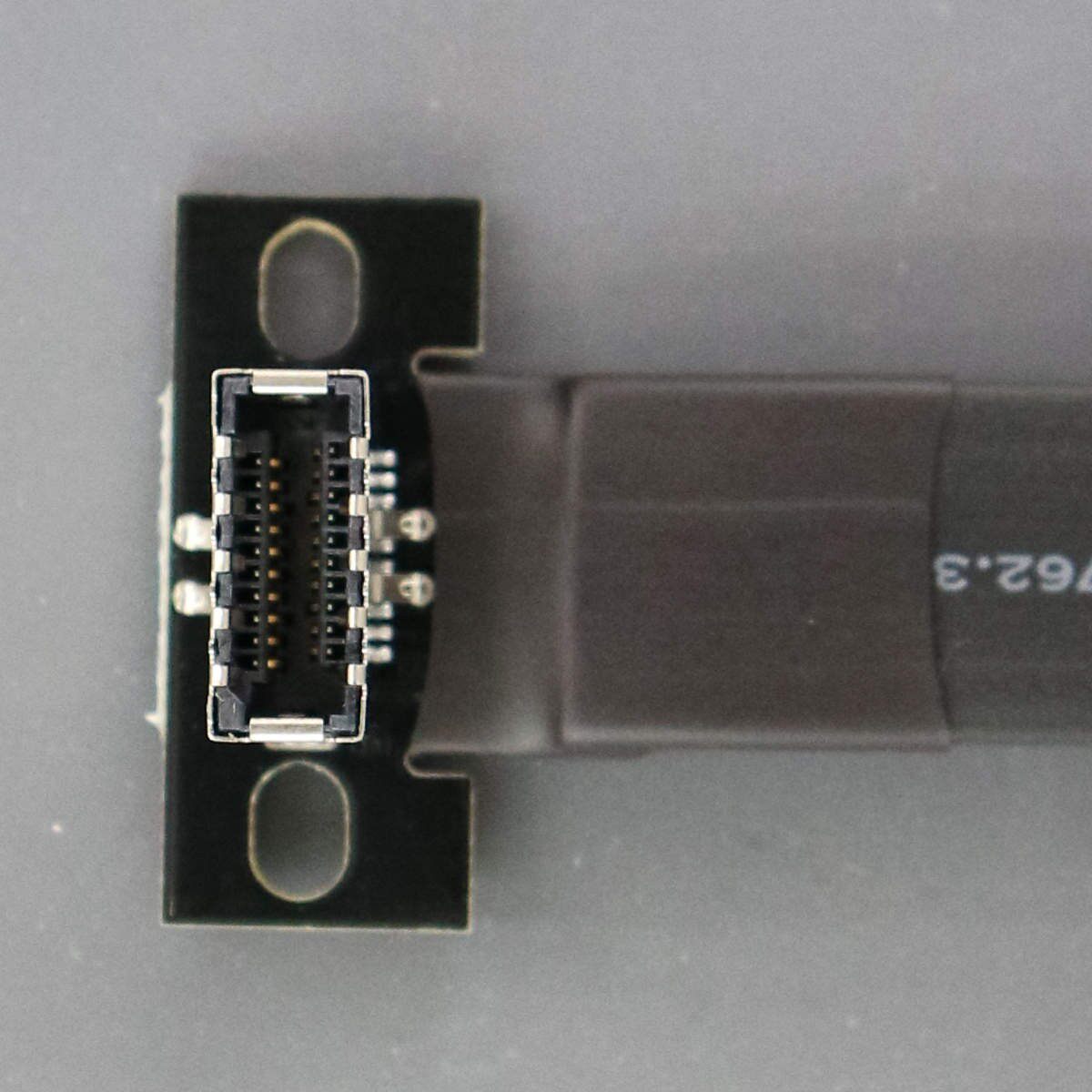

产品实拍:

技术问题总汇

线材的厚度多少？软吗？

本商品的线材厚度仅1.4mm，所以本商品的线材比较软一些。

线材的质量如何？有屏蔽吗？

无金属屏蔽，此线材采用EMI屏蔽导电聚合物，新型的材料用于EMI屏蔽，扁平电缆设计。 这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖，以防止电磁频率的入射或出射发射，最小化干扰和性能降级，并且减小展器的重量。

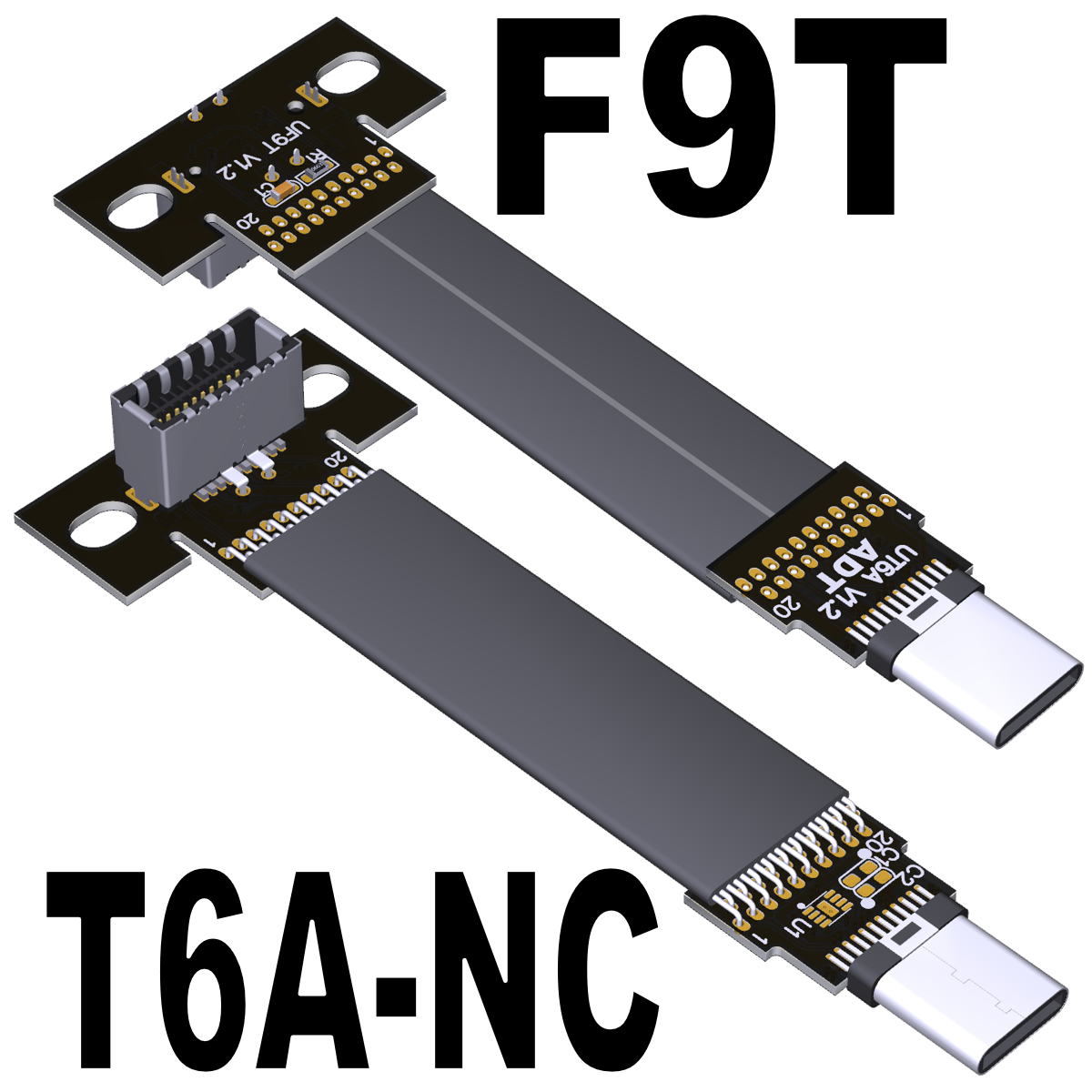

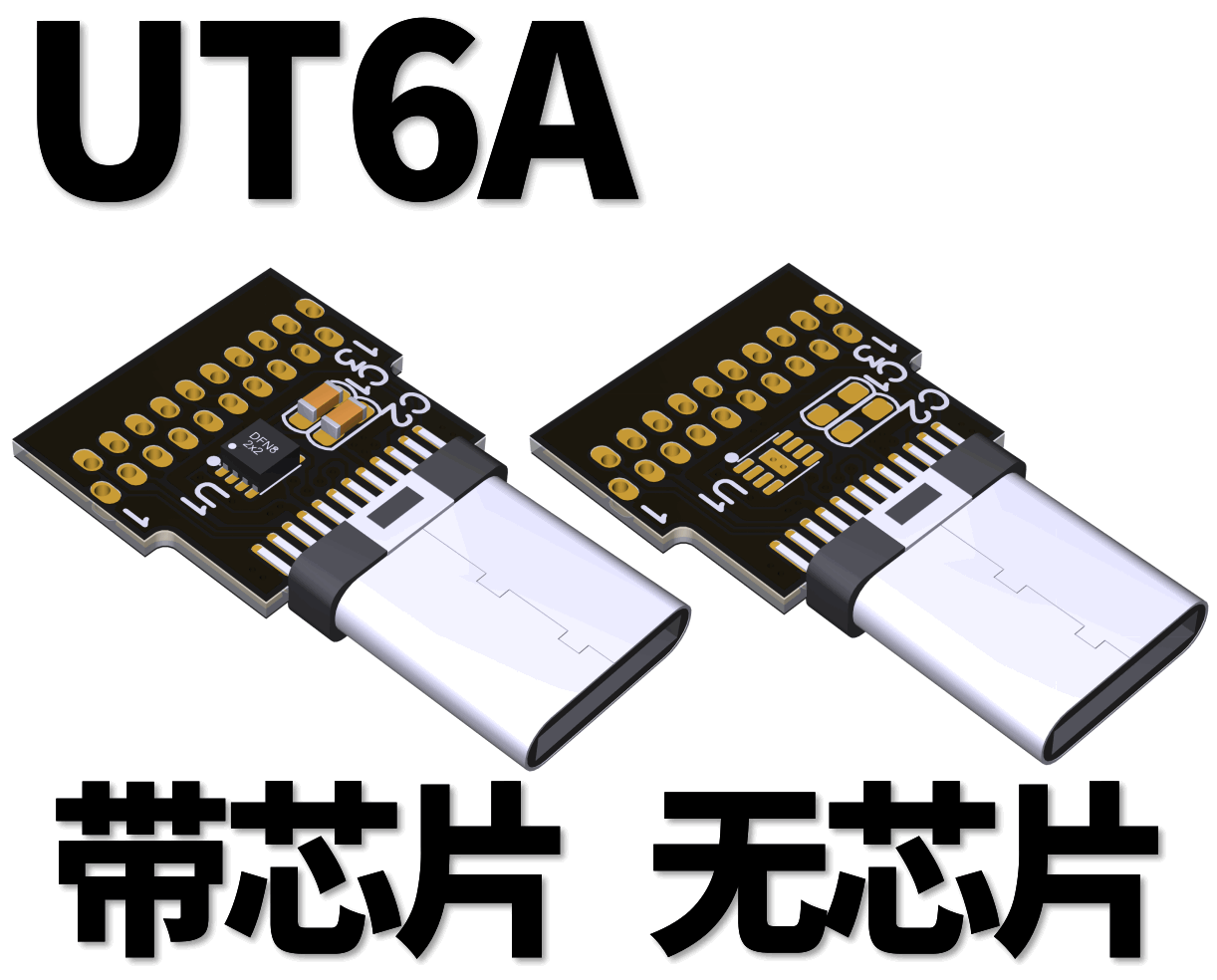

产品型号T6A带芯片与不带芯片的区别？

T6A带芯片是指PCB有焊上RichTek公司的RT1710 e-mark芯片，支持大电流 3A，可达5A。相容性，扩充性，安全性相对较好。支持Alternate Mode, Vendor Defined Message (USB PD)

T6A-NC不带芯片的版本，只适合普通用途，不支持大电流，USB的数据传输功能仍可正常使用。

USB type-C Front Panel （另称为Type-E接口）Key-A 和Key-B的区别？

USB 3.1 Type-C前面板的Key-A和Key-B的区别在于，Key-A支持1个USB Type-C端口，而Key-B支持2个标准A端口

详见USB规格书：https://www.usb.org/sites/default/files/USB3p1_Front_Panel_CabCon_Implment_Doc_Rev1p1.pdf

USB Type-C Front Panel Key-A 和 Key-B 的针脚排列不同。这两种针脚排列的设计是为了防止错误插入，所以它们的接口外形也不同。

黑色Key-A用途为转成1个type-C母座接口

白色Key-B用途为转成2个type-A母座接口

技术资料下载:

3D尺寸图：  http://www.adtlink.cn/download/UTF3-MF-20P.ZIP

原理图： http://www.adtlink.cn/download/schematic_usb.pdf

规格书：联系客服

友情提示：3D尺寸PDF档请使用Adobe Acrobat Reader DC原厂软件
