UFF3-MM-20P series

ADT工厂直销,产品性能优良,口碑超好产品, 100%全检通电测试发货

公司品牌：ADT（尔达特）电子

产品型号：UFF3-MM-20P系列商品

产品名称：USB3.0内置19/20P延长线

线材长度：3cm-3m (支持长度定制)

适配范围：USB3.0内置19P/20P 延长线

速度带宽：USB3.0标准 (1米内支持5G/bps）

电流能力：3A (实测50cm以内支持3A，1米内支持1.5A)

产品应用：主板内置USB3.0 19/20针蓝色接口延长转接线。

购买限制：这个产品设计给内置型USB设备连接使用，普通外接用途不适合，限产品工程师指定购买，个人买家请勿下单购买。这款产品结构脆弱易坏，不适合民用，普通用途不好用，不支持退换货，请考虑清楚再下单购买。

采购提示：务必先买1~2个样品测试验证无误后再批量采购。

线材长度说明：

本店的线材长度是指可视线材的部份，不包含PCB以及连接器，如果包含PCB和连接器要再加5cm左右。如此总长约为10cm，参考下图线长5cm的尺寸标注。

UFF系列产品

USB3.0主端与从端连接，主端的Tx应连接到从端的Rx。请确认你设备USB Tx-Rx交换情况后选择正确的连接线。

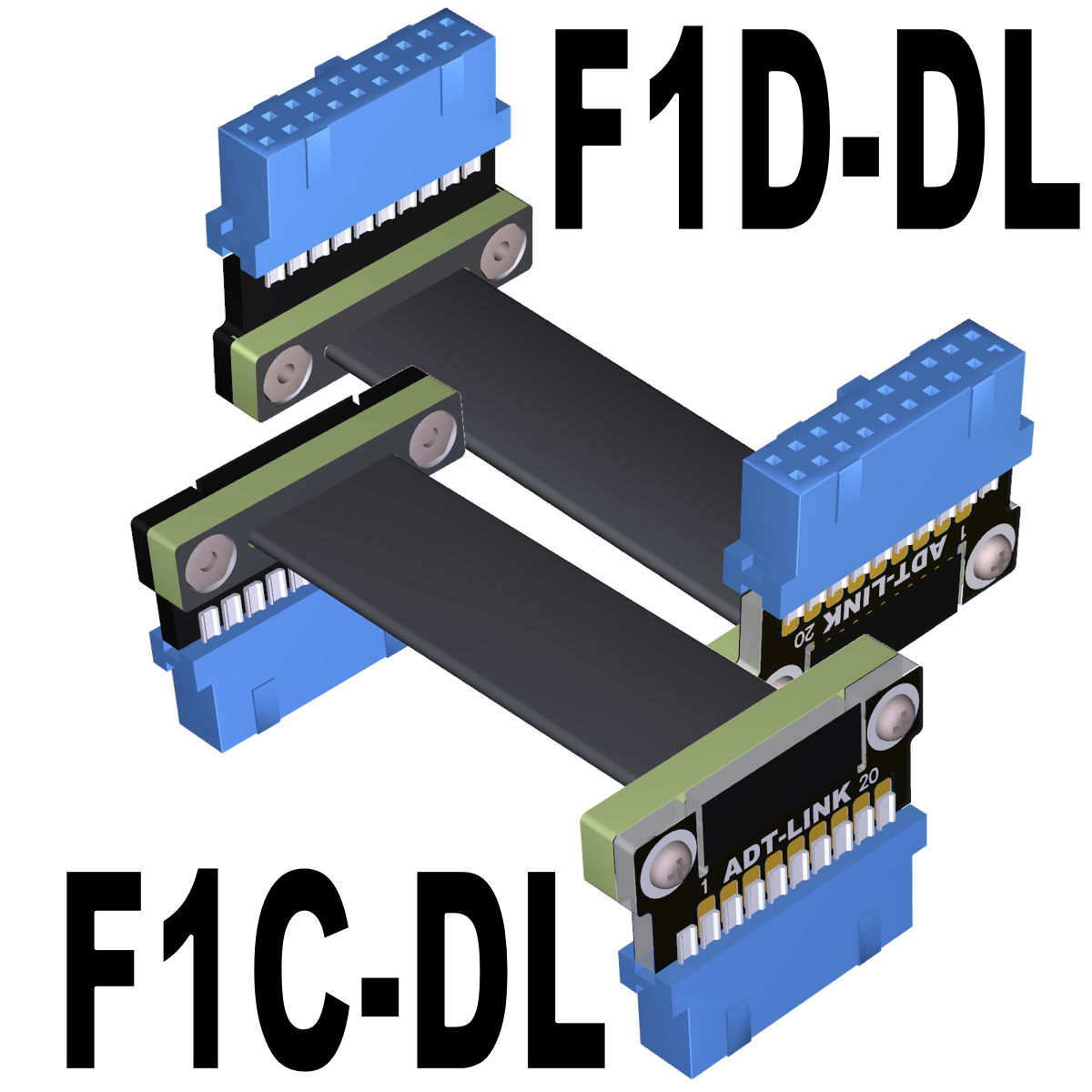

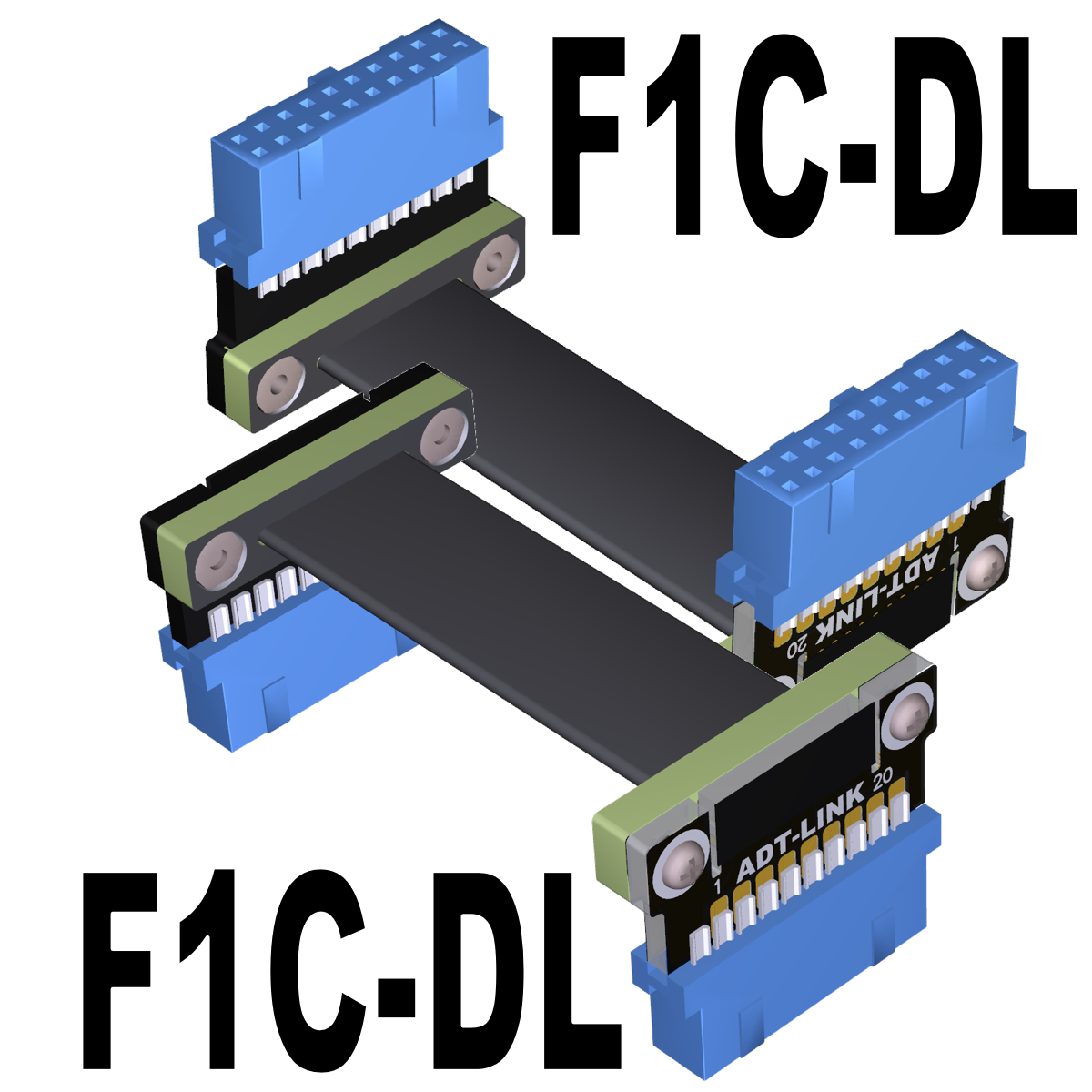

常见的USB延长转接线本店都有，型号如下图：

产品图片：

产品实拍:

技术问题总汇

线材的厚度多少？软吗？

本商品的线材厚度仅1.4mm，所以本商品的线材比较软一些。

线材的质量如何？有屏蔽吗？

采用EMI屏蔽导电聚合物，新型的材料用于EMI屏蔽，扁平电缆设计。这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖，以防止电磁频率的入射或出射发射，微小化干扰和性能降级，并且减小扩展器的重量。

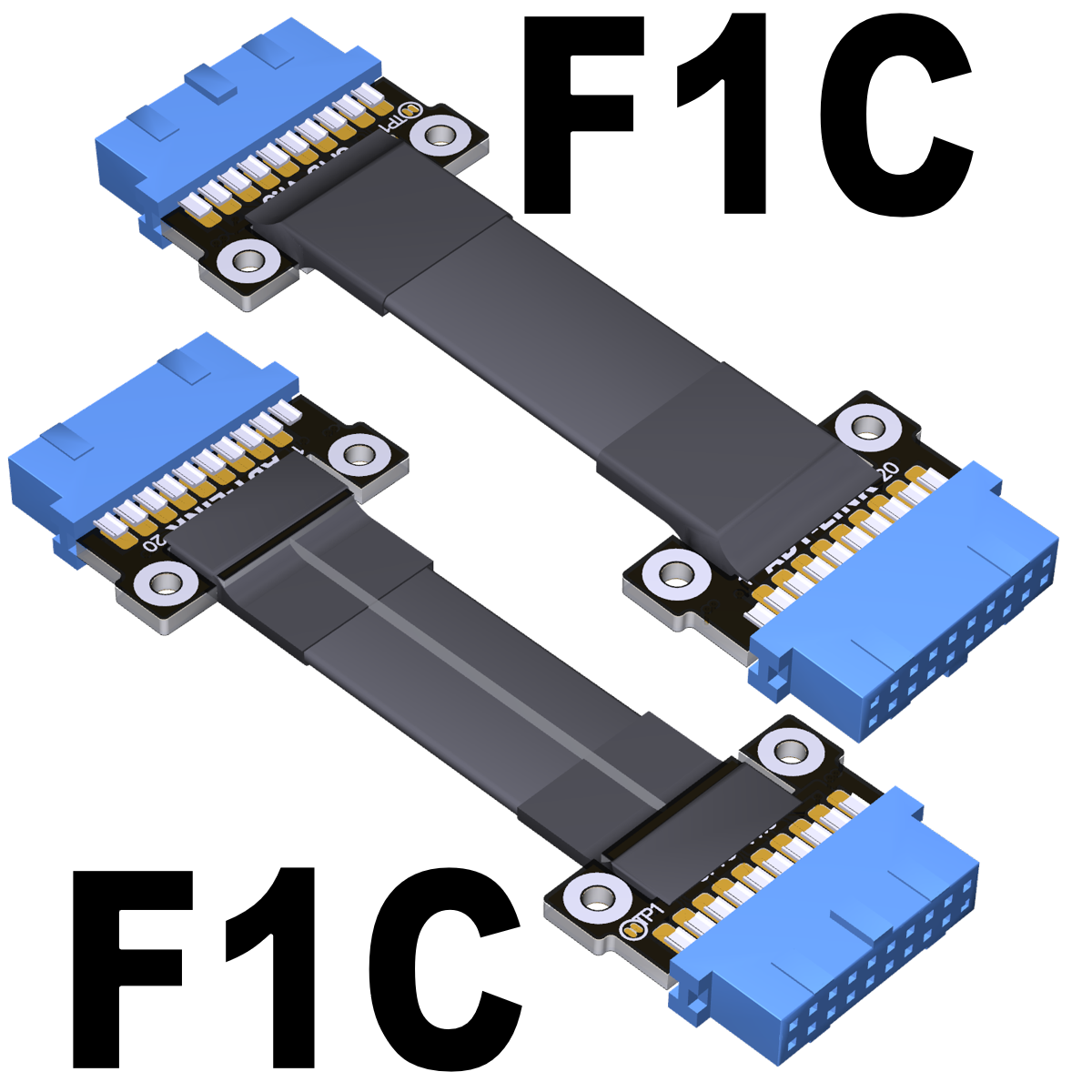

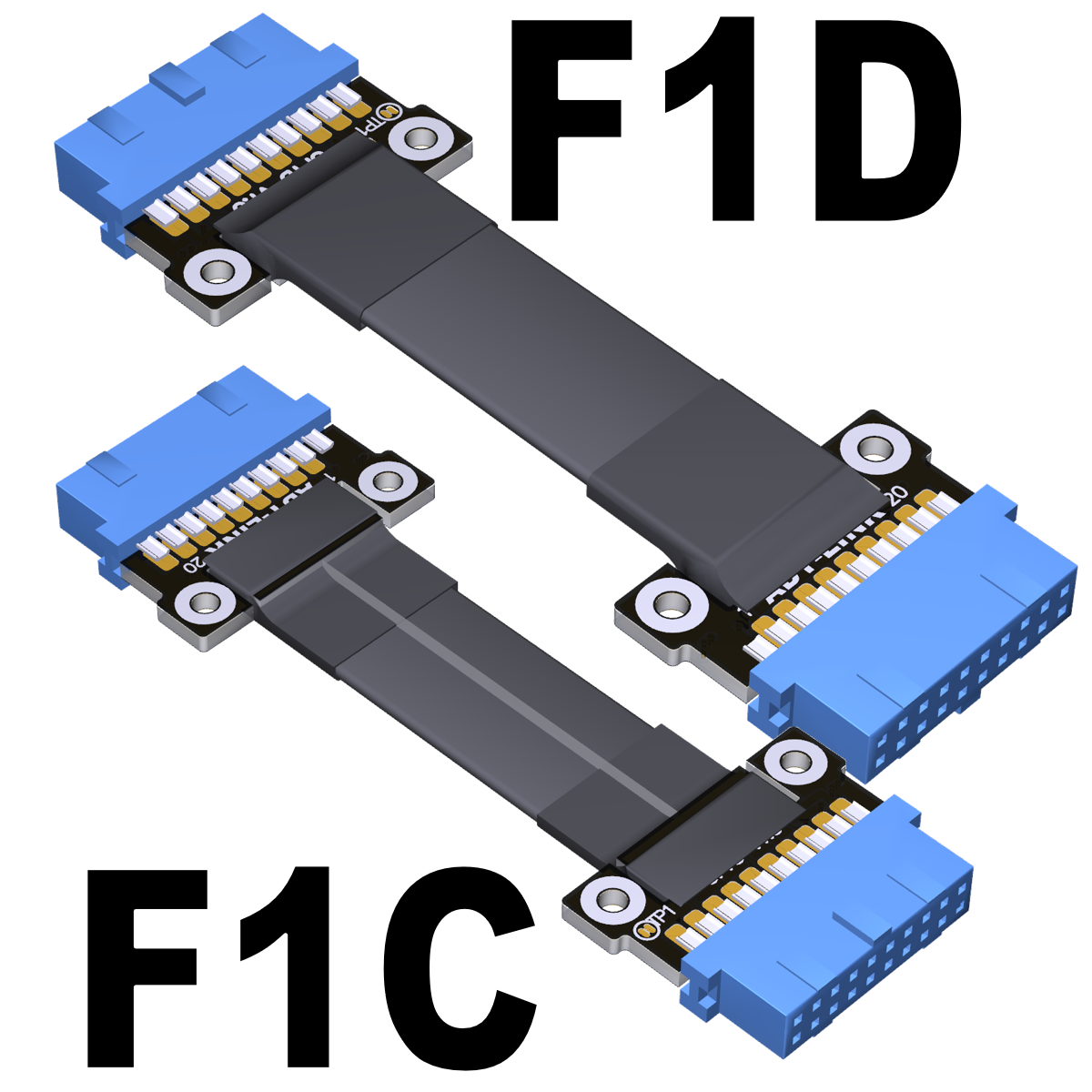

型号F1C-F1C信号直连，F1C-F1D信号交换有什么区别？

F1C-F1C的USB Tx-Tx, Rx-Rx为信号直连，F1C-F1D的USB TX-Rx, Rx-Tx为信号交换

USB3.0主端与从端连接，主端的Tx应连接到从端的Rx。请确认你设备USB Tx-Rx交换情况后选择正确的连接线。

技术资料下载:

3D尺寸图： http://www.adtlink.cn/download/schematic_usb.pdf

原理图： http://www.adtlink.cn/download/ UFF3-MM-20P.ZIP

规格书：联系客服

友情提示：3D尺寸PDF档请使用Adobe Acrobat Reader DC原厂软件
