  • R47SL
R47SL

R47SL

产品型号:R47SL

产品名称:U.2 SSD转接板延长线

带宽速度:PCIe3.0x4;32G.bps

线材长度:3~100cm(支持线长定制)

  Buy Now

ADT工厂直销,产品性能优良,口碑超好产品,100%全检通电测试发货

公司品牌:ADT/尔达特

产品型号:R47SL

产品名称:U.2 SSD转接板延长线

带宽速度:PCIe3.0x4;32G.bps

线材长度:3~100cm(支持线长定制)

采购提示:务必先买1~2个样品测试验证无误后再批量采购。


型号说明:

产品名称产品型号支持卡片种类
SFF-8639(U.2)转PCIe x4R27SLU.2 NVME SSD
SFF-8639(U.2)转M.2(Key-M)R47SLU.2 NVME SSD

长度说明:

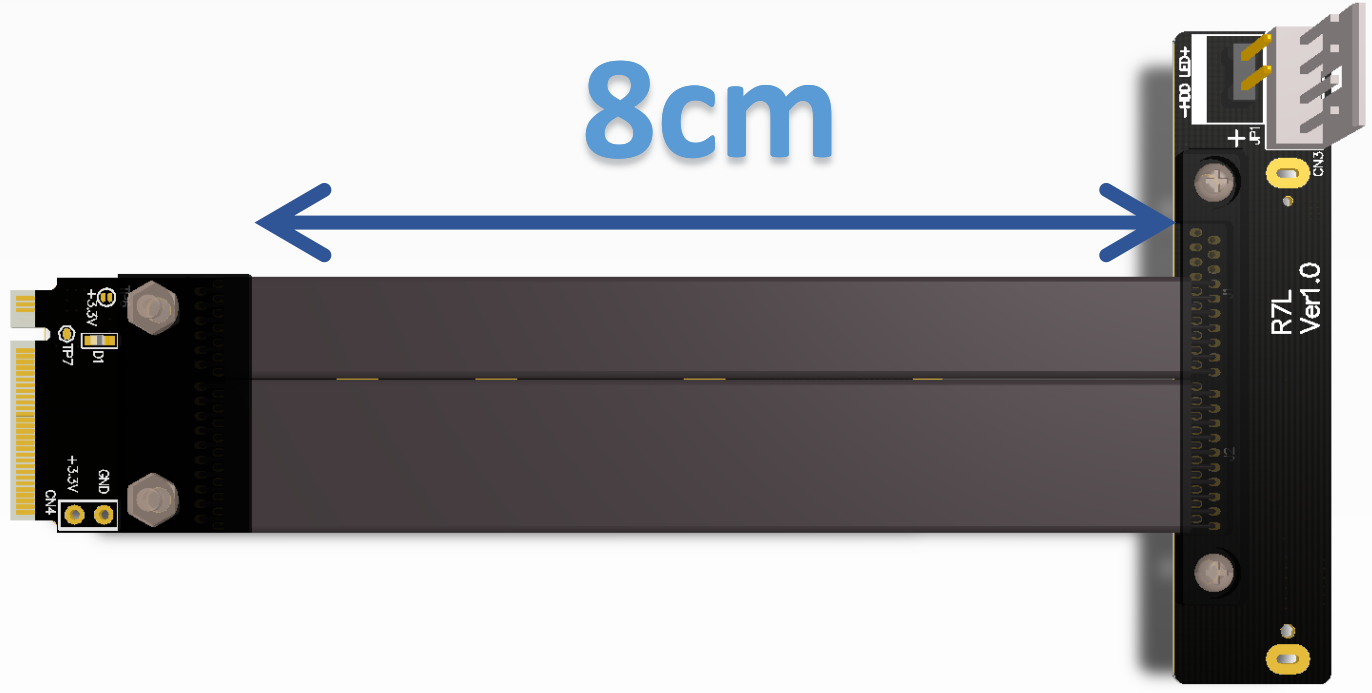

本店的线材长度是指可视线材的部份,不包含PCB以及连接器,参考下图8cm蓝色字的尺寸标注。

这款M2 SFF-8639转接卡可以把主板上的M2 PCIe SSD接口转换为SFF-8639接口,用于连接各种SFF-8639接口的设备。通过M.2转SFF-8639数据线还可以连接高性能的2.5" NVMe U.2 (SFF-8639) SSD固态硬盘。

配件说明:

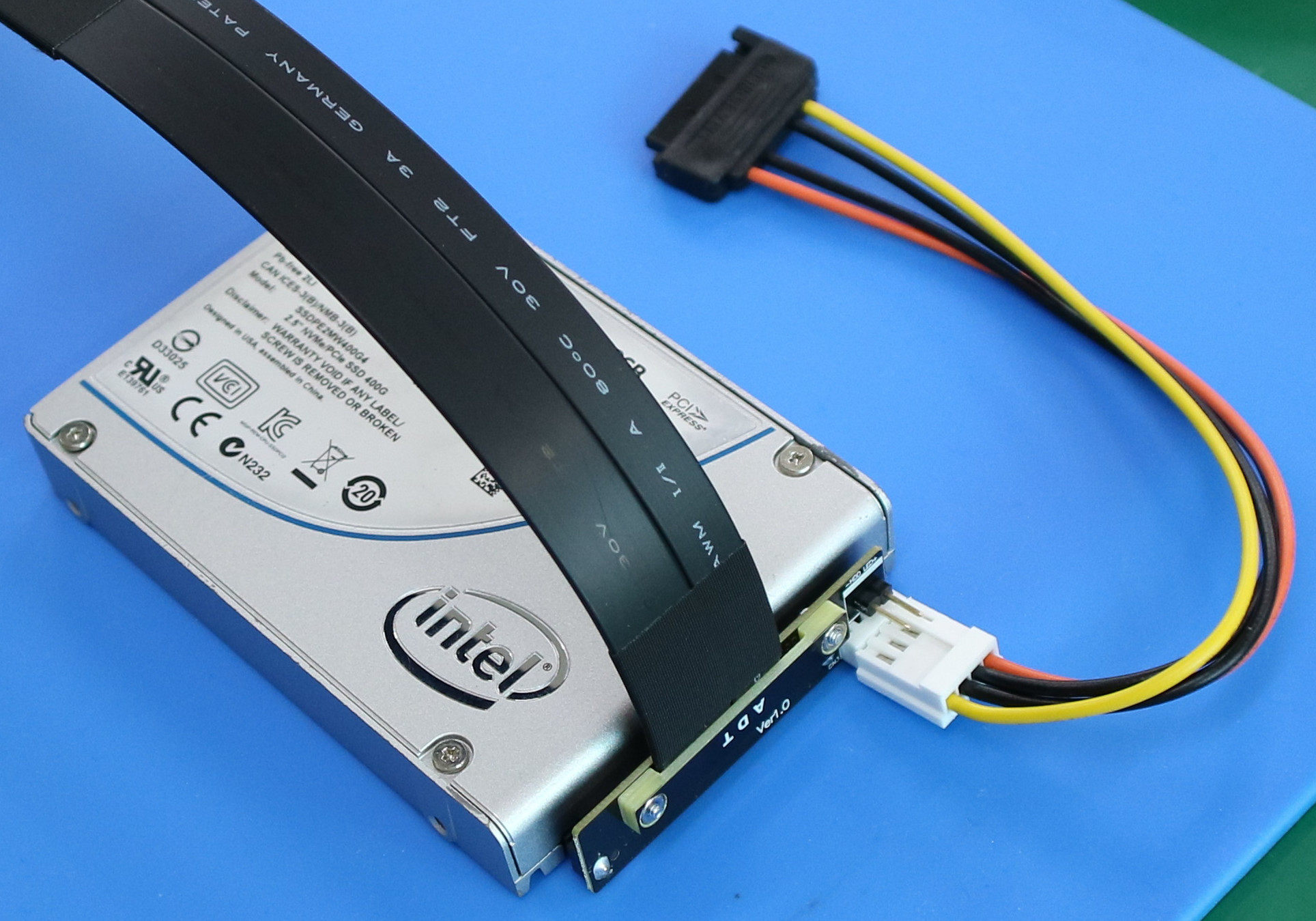

皆随货附送SATA电源转接线如下图。M.2接口本身无12V电源供给能力,商品需要用到12V电源,这些商品随货附赠小4P转SATA电源线一条,必须接上才能让你的PCIe卡正常运行。

产品特征:

• M2转U2

• 通过M.2转SFF-8639数据线把2.5" NVMe U.2 (SFF-8639) SSD连接到主板M2接口

• 转接卡不需要驱动程序

规格参数:

•Key-M M.2接口

•SFF-8639 U.2接口

•M2尺寸:2280

• 操作温度/湿度:- 40°C - 80°C /5-95%相对湿度(非凝结)

• 存储温度/相对湿度:- 40°C - 85°C /0 - 90%相对湿度(非凝结)

• 符合RoHS规范

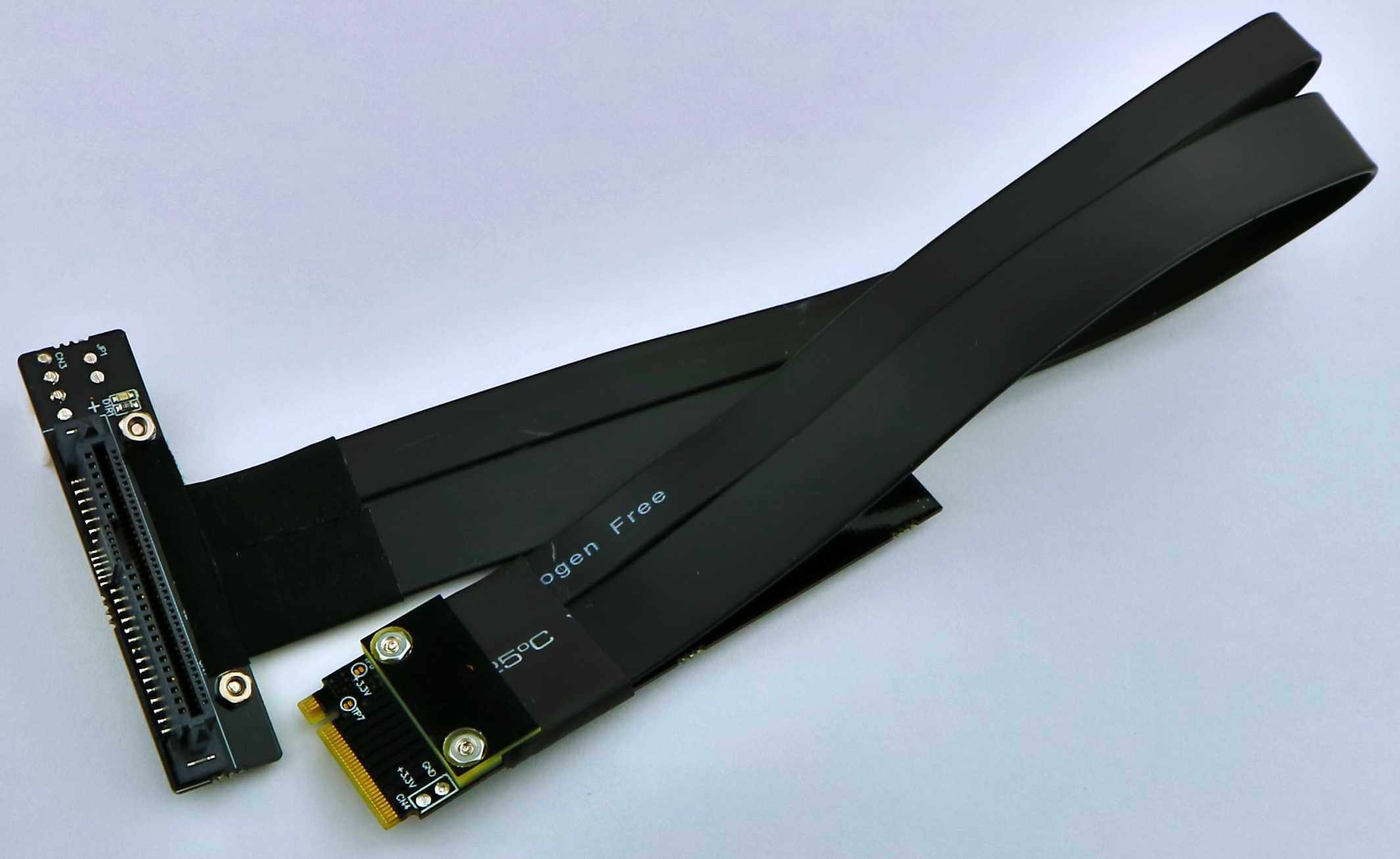

产品实拍

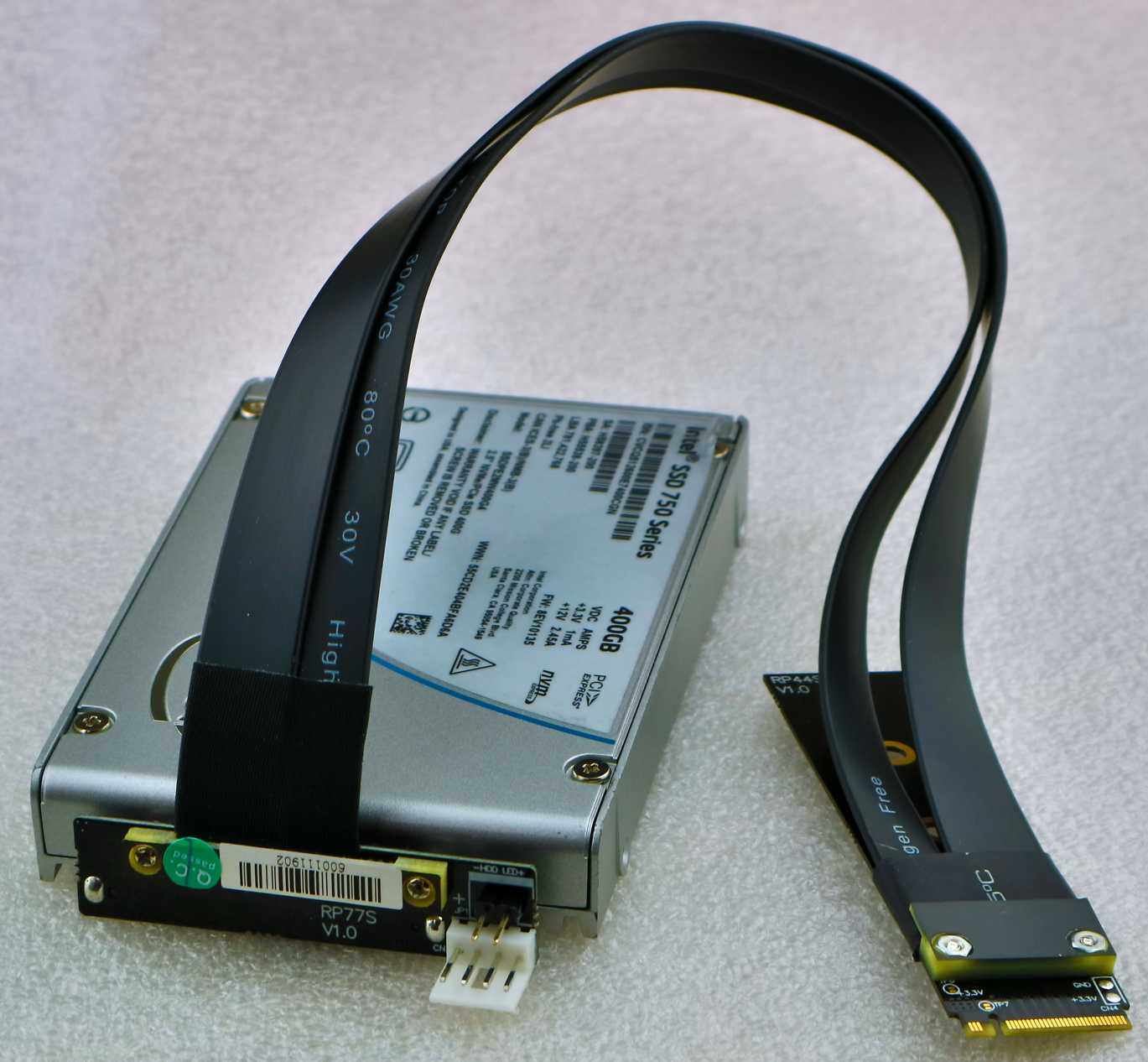

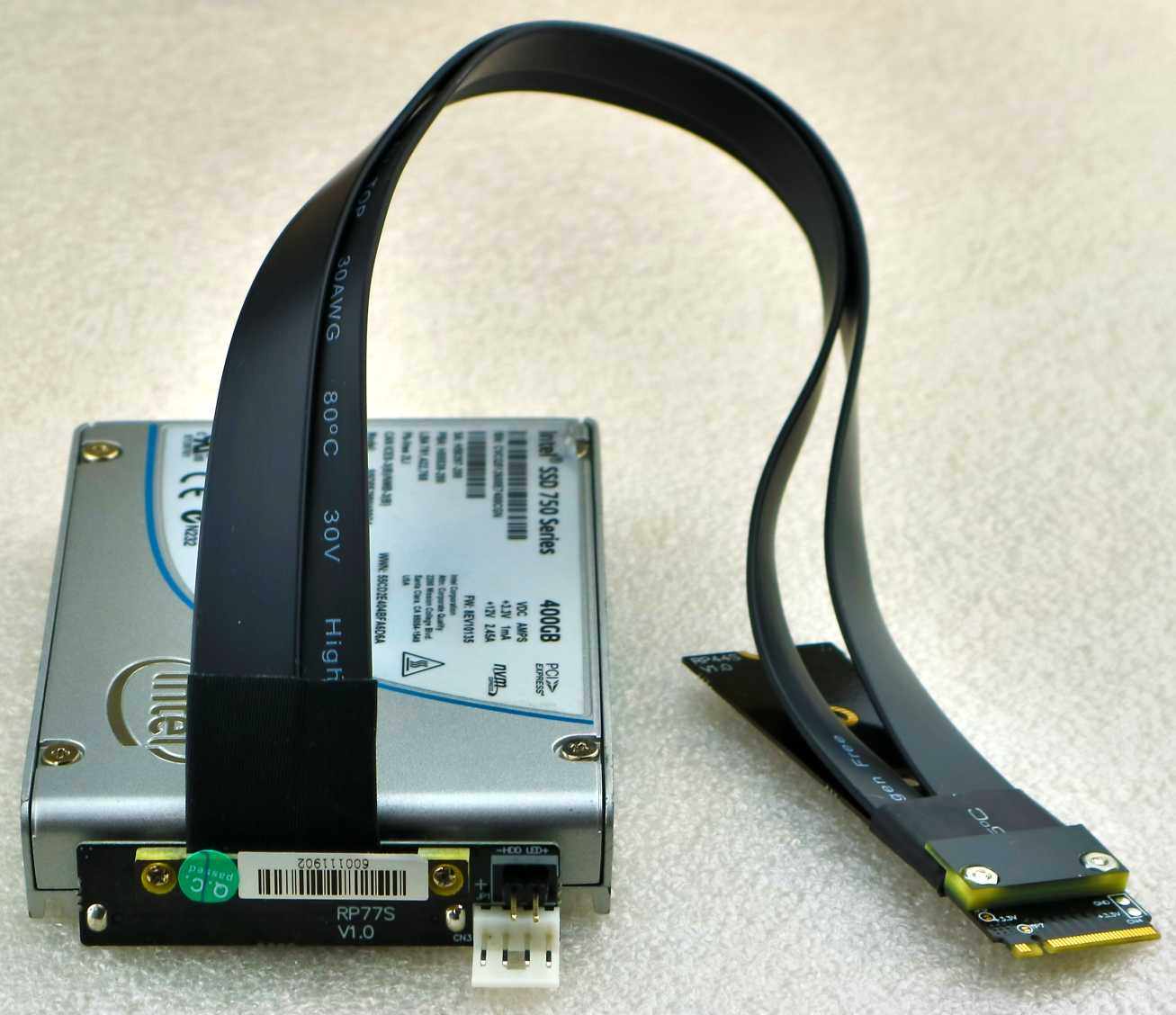

产品型号:R47SL实拍照片(实拍照片的线为35公分长线)



技术问题总汇

常见的SFF8639(U.2)转接延长线使用的线材有那些?有什么区别?

二次转接脆弱易脱落易受干扰,传输信号没保护衰减严重,排线长度不够的问题。M.2板卡机构及安装限制较大,选用本店的转接线,这些问题统统解决。

PCIE接口的转接线和M.2接口的转接线,有什么不同?

相同都是U.2 SSD转接线,不同的是接口外形。依您的机箱内部空间选用适合的产品

请参考以下示意图片,黄色框上面是PCIEx4(插在PCIex16插槽),下面是M.2接口。

本店产品有3mm的PCB垫片保护线材,坚固耐用

为什么有些转接线用不到一年就陆续发生死机蓝屏,电脑不稳定,而且死机频率越来越高?

相同的规格都是PCIe转接延长线,不同的是选用的材料及设计功力。如果您购买的延长板PCB材质差,设计不良再加上使用环境不好造成CAF微短路发生导致死机

本店产品设计,保证严选PCB材质,镀金含量足,生产工艺精良,在严苛的环境下使用,产品失效风险仍然可以降到。

为什么它牌的转接线接了SSD后速度卡慢卡顿?或是读写失败?

主板及NVMe SSD支持PCIe 3.0的速度,其它店家销售的大都是使用二次转接的线材, 信号衰严重,轻者降速卡慢卡顿,重者读写失败,SSD资料丢失。

建议:请购买质量好的一次型延长转接线

SSD>SFF8639>SFF8643>主板M.2插槽 (中间有二道转接程序)不建议

SSD>SFF8639>主板M.2插槽 (中间只有一道转接程序)本店建议

线材的质量如何?有屏蔽吗?

采用EMI屏蔽导电聚合物,新型的材料用于EMI屏蔽,扁平电缆设计。 这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖,以防止电磁频率的入射或出射发射,小化干扰和性能降级,并且减小扩展器的重量。

是否需要外接电源?

必须外接电源,否则无电无法使用

为什么延长线的线长无法过长, 如果我想订制1米以上的线有可能吗?

线材越短信号越,线材越长,信号衰减,信号干扰,信号延迟这三大象就会越明显,本店工程师花了一年的时间测试各种线材,终完成了阻抗低,抗干扰的产品, 实测可以在60公分下高速运行, 超过了70公分信号就衰减了,如果要在1米线运行, 必须在主板BIOS强制设置成PCIe1.0或2.0低速才能正常运行。但请注意各种条件不同,1米以上的线仍有很高的失败率。

建议:选用适合的线材长度,BIOS设置适当降速

主板BIOS认不到SSD??解决方法?

主板BIOS过旧,旧版BIOS没支持NVMe,没升级到新。

建议:Z97,H97,X99,B150,Z170系列主板支持NVNMe,请到主板官网下载刷新新版本的BIOS,

Z97, H97, Z99, X99系列主板BIOS必须更新升级,才可以支持NVMe SSD,详细请到主板厂商的网站查询主板型号是否支持NVMe通信协议,

支持黑苹果,请使用OS X 10.10.3以后的版本。

3D下载:

http://www.adtlink.cn/Uploads/download/ADT_R47_3D.zip
